Type de produit	Soupape de trop plein à pression différentielle
Marque	Honeywell
Modèle	DU 146
Catégorie	Vanne de régulation
Utilisation principale	Maintien de la pression différentielle constante dans les systèmes de chauffage
Applications	Installations de chauffage avec vanne mélangeuse 3 ou 4 voies
Principe de fonctionnement	Vanne de débordement à pression différentielle
Installation	Après la pompe de circulation, entre conduite aller et retour
Réglage	Desserrer vis de blocage (1), tourner bouton (2) à gauche, puis effectuer tours à droite selon diagramme de débit
Manomètre intégré	Oui, pour contrôler la pression différentielle effective
Version chauffage urbain	Type DU 146 M (utiliser uniquement ce type pour ce cas)
Matériau du corps	Laiton
Tube de niveau	En laiton pour applications critiques
pH de l'eau recommandé	pH ≤ 8 ; éviter l'ajout de phosphates ou d'EDTA
Entretien	Vérifier périodiquement le tube de niveau ; remplacer en cas de dépôt
Sécurité	Ne pas utiliser le modèle standard DU 146 pour le chauffage urbain
Pièces détachées	Tube de niveau de rechange disponible
Réparabilité	Pièces de rechange disponibles pour le tube de niveau
Type de montage	Sur tuyauterie, raccordement fileté
Compatibilité fluide	Eau de chauffage
Documentation	Notice PDF 2 pages en français

FOIRE AUX QUESTIONS - DU 146 HONEYWELL

À quoi sert la vanne DU 146 ?

La vanne de trop plein à pression différentielle DU 146 maintient la pression de la pompe constante dans les systèmes de chauffage, même lorsque les robinets de radiateurs sont partiellement fermés.

Comment installer la vanne DU 146 ?

Installez la vanne après la pompe de circulation, entre la conduite aller et la conduite retour. Dimensionnez le tuyau de raccordement pour une vitesse de passage inférieure à 1 m/s.

Comment régler la pression différentielle ?

Desserrez la vis de blocage (1), tournez le bouton (2) à gauche (sens inverse des aiguilles d'une montre) en position de base, puis effectuez le nombre de tours à droite indiqué par le diagramme pour obtenir le débit souhaité. La pression différentielle se lit sur le manomètre intégré.

Quelle est la différence entre DU 146 et DU 146 M ?

Le modèle DU 146 M est spécifiquement conçu pour les installations de chauffage urbain. Pour ces applications, utilisez uniquement le type M.

Pourquoi faut-il surveiller le pH de l'eau ?

Un pH élevé (pH > 8) ou l'ajout de phosphates/EDTA peut provoquer un dépôt à l'intérieur du tube de niveau. Il est recommandé de vérifier et remplacer le tube si nécessaire.

Comment entretenir la vanne DU 146 ?

Vérifiez régulièrement le tube de niveau pour détecter d'éventuels dépôts. Si besoin, remplacez-le par un tube neuf, de préférence en laiton pour les applications critiques.

Quel est le rôle du manomètre intégré ?

Le manomètre permet de lire la pression différentielle effective réglée sur la vanne, facilitant ainsi le réglage précis.

Peut-on utiliser la vanne avec tout type de pompe ?

Oui, la vanne est conçue pour fonctionner avec les pompes de circulation des systèmes de chauffage. Elle maintient la pression différentielle constante quelles que soient les variations de débit.

Quels sont les matériaux de la vanne ?

Le corps de la vanne est en laiton. Le tube de niveau est également en laiton pour les versions destinées aux applications critiques.

Où télécharger la notice complète ?

La notice PDF en français est disponible gratuitement sur le site notice-facile.com pour le modèle DU 146 de Honeywell.

MODE D'EMPLOI DU 146 HONEYWELL

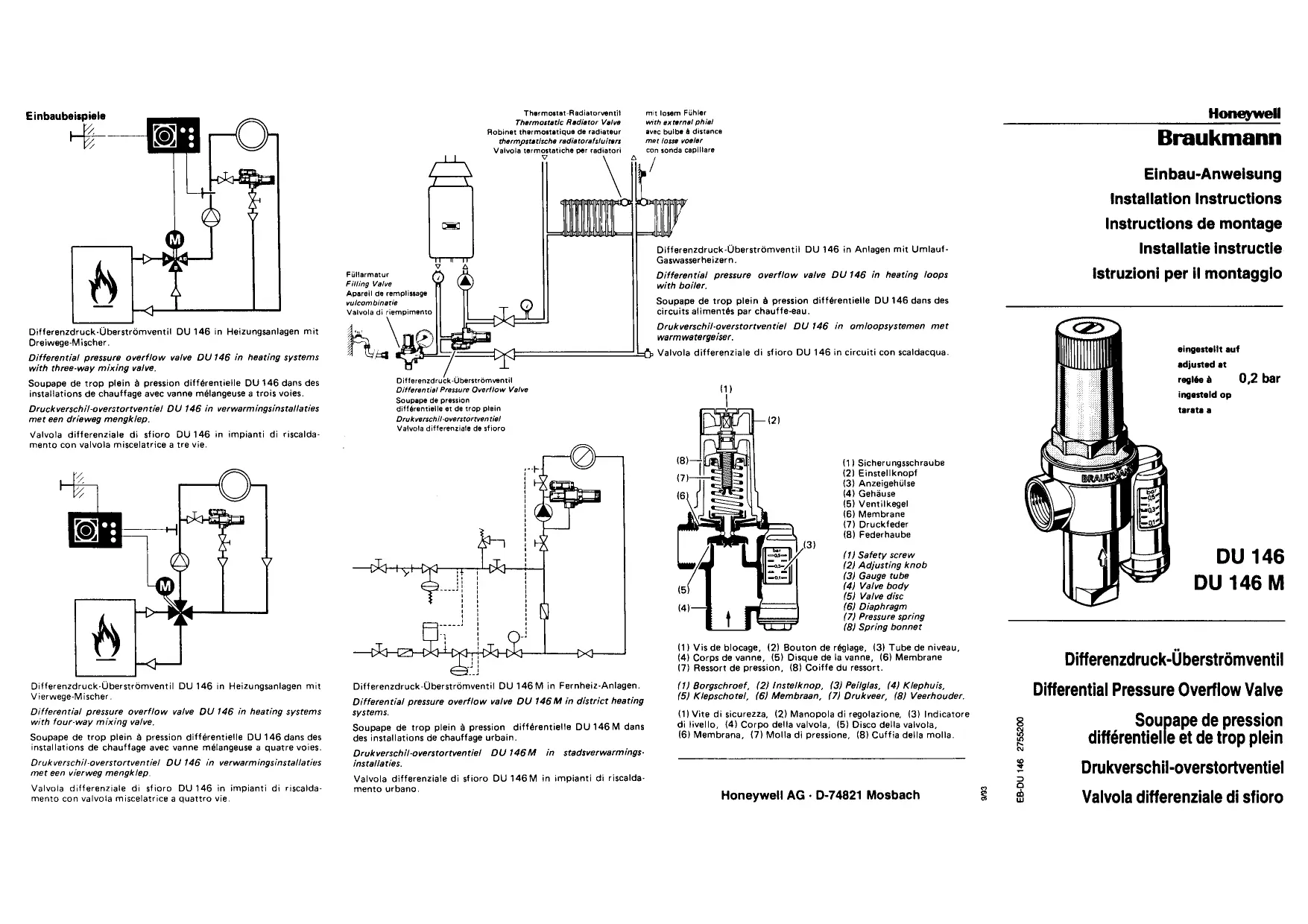

Soupape de trop plein à pression différentielle DU 146 dans des installations de chauffage avec vanne mélangeuse a trois voies.

Soupape de trop plein à pression différentielle DU 146 dans des installations de chauffage avec vanne mélangeuse a quatre voies.

Soupape de trop plein à pression différentielle DU 146 M dans des installations de chauffage urbain.

Drukverschil-overstortventiel DU 146 M in stadsverwarmingsinstallaties.

Instructions de montage

différentielle et de trop plein

Drukverschil-overstortventiel

La vanne de débordement à pression différentielle maintient la pression de la pompe à l'intérieur des systèmes de chauffage à un niveau constant, surtout lorsque les robinets des radiateurs sont partiellement fermés.

Veuillez noter que des valeurs de pH élevées (pH > 8) ainsi que l'addition de phosphates ou de "EDTA" (éthylènediaminetétracétate) à l'eau de chauffage peut provoquer un dépôt à l'intérieur du tube de niveau.

En pareil cas il est préférable de vérifier le tube de niveau de temps à autre et si nécessaire de le remplacer. Des applications particulièrement critiques de même que les systèmes de chauffage urbain nécessitent un tube de niveau en laiton.

Caractéristique techniques

Pour des installations de chauffage urbain utiliser uniquement le type DU 146 M!

Installer la soupape de pression différentielle après la pompe de circulation entre la conduite aller et la conduite retour.

Dimensionner le tuyau de raccordement permettant d'obtenir une vitesse de passage de moins de 1 m/s.

Réglage

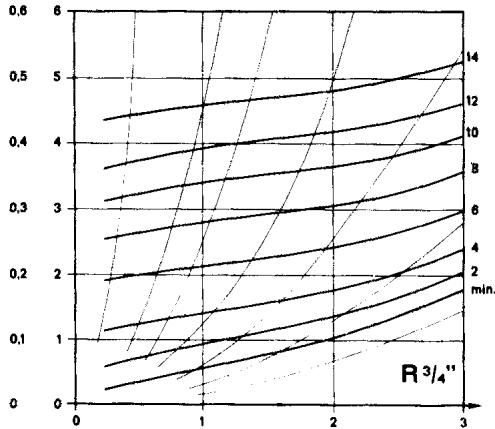

Desserrer la vis de blocage (1). Pour régler la soupape tourner le bouton (2) à gauche (sens inverse des aiguilles d'une montre). Avec cette position de base et suivant ce diagramme il faut éfecteur autant de tours à droite jusqu'à ce que la ligne du débit désirée soit atteinte. La pression différentielle effective peut être constatée au manomètre incorporé.

Installatie

pression de la pompe

pompdruk

pressione

Umdrehungen

turns

tours

om wentelingen

(bar) (mWS)
