Marque	HONEYWELL
Modèle	DU 145
Type de produit	Vanne de régulation, soupape de pression différentielle et de trop-plein
Raccord	R 3/4" / G 3/4"
Pression de service max.	3 bar
Température de service max.	110 °C
Fonctions principales	Maintien constant de la pression différentielle de la pompe dans les systèmes de chauffage ; fonction de trop-plein
Installation	Entre la conduite aller et retour, après la pompe de circulation ; tuyau de raccordement dimensionné pour vitesse < 1 m/s
Réglage	Desserrer vis de blocage, agir sur le bouton de réglage ; affichage en mètres de colonne d'eau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; vérifier périodiquement l'étanchéité des raccords
Sécurité	Ne pas dépasser 3 bar et 110 °C ; utilisation sur circuit de chauffage uniquement
Pièces détachées et réparabilité	Joint torique et vis de réglage disponibles ; confier toute réparation à un professionnel
Poids (estimé)	Environ 0,5 kg
Dimensions (estimées)	Hauteur 80 mm, largeur 60 mm, profondeur 40 mm
Documents fournis	Notice d'utilisation au format PDF (3 pages)

FOIRE AUX QUESTIONS - DU 145 HONEYWELL

Quelle est la fonction de la vanne DU 145 ?

La vanne DU 145 est une soupape de pression différentielle et de trop-plein qui maintient constante la pression de la pompe dans les systèmes de chauffage, notamment lorsque les robinets des radiateurs sont partiellement fermés.

Comment installer la vanne DU 145 ?

Installez la soupape après la pompe de circulation, entre la conduite aller et la conduite retour. Le tuyau de raccordement doit être dimensionné pour une vitesse de passage inférieure à 1 m/s.

Comment régler la pression différentielle ?

Desserrez la vis de blocage ①, puis agissez sur le bouton de réglage ②. La pression différentielle souhaitée s'affiche sur l'écran ③ en mètres de colonne d'eau.

Quelles sont les caractéristiques techniques principales ?

Raccord R 3/4" ou G 3/4", pression de service max 3 bar, température de service max 110 °C.

Dois-je vidanger le circuit avant d'installer la vanne ?

Oui, il est recommandé de vidanger partiellement le circuit pour éviter les fuites et faciliter le montage. Veillez à refermer les vannes d'isolement si présentes.

Que faire si la pression ne se stabilise pas ?

Vérifiez que la vanne est correctement réglée et qu'il n'y a pas de fuites. Assurez-vous que le débit dans le circuit est suffisant. Si le problème persiste, consultez un professionnel.

Comment entretenir la vanne DU 145 ?

Nettoyez-la avec un chiffon doux et sec. Vérifiez régulièrement l'étanchéité des raccords et le bon fonctionnement du réglage. Pas de graissage nécessaire.

Quelles sont les précautions de sécurité ?

Ne dépassez jamais la pression de 3 bar et la température de 110 °C. Utilisez la vanne uniquement sur un circuit de chauffage fermé. Toute réparation doit être effectuée par un installateur qualifié.

Où puis-je trouver des pièces détachées ?

Les joints toriques et vis de réglage sont disponibles auprès des revendeurs agréés Honeywell. Pour toute pièce, contactez le service après-vente.

La vanne est-elle réparable ?

Oui, certaines pièces comme le joint torique et la vis de réglage peuvent être remplacées. Cependant, pour toute intervention interne, faites appel à un professionnel qualifié.

MODE D'EMPLOI DU 145 HONEYWELL

Soupape de pression différentielle et de trop plein

La soupape de pression différentielle et de trop-plein maintient constante la pression de la pompe dans des systèmes de chauffage, surtout lorsque les robinets des radiateurs sont partiellement fermés.

Montage

Installer la soupape de pression différentielle après la pompe de circulation entre la conduite aller et la conduite retour. Dimensionner le tuyau de raccordement permettant d'obtenir une vitesse de passage de moins de 1 m/s.

Réglage

Desserrer la vis de blocage ① Régler la pression différentielle souhaitée en agissant sur le bouton de réglage ②. Le réglage de la pression différentielle est visible sur l'affichage ③ Les chiffres indiquent la pression différentielle en mètres de colonne d'eau.

Caractéristiques techniques

DU 145 - 3/4"	A	E
Raccord	R 3/4"	G3/4"
pression de service	max. 3 bar
température de service	max. 110 °C

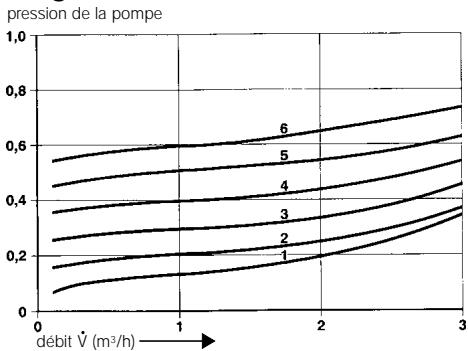

Diagramme de débit
