70-610 - Robinetterie HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne à flotteur avec vanne pilote
Marque	HONEYWELL
Modèle	70-610
Catégorie	Robinetterie
Matériau du corps	Laiton chromé
Matériau du flotteur	Acier inoxydable
Dimensions (L x l x h)	100 x 80 x 150 mm
Diamètre de raccordement	1/2" BSP
Pression maximale de service	10 bar
Température maximale de l'eau	80 °C
Type de flotteur	Flotteur sphérique
Fonction principale	Régulation du niveau d'eau dans les réservoirs
Fonction vanne pilote	Commande de la vanne principale par flotteur
Plaque de support	Incluse pour montage mural
Installation	Verticale ou horizontale (selon version A ou B)
Entretien	Nettoyage périodique du flotteur et de la vanne
Nettoyage	Avec un chiffon doux et de l'eau savonneuse
Pièces détachées	Flotteur, vanne pilote, joints disponibles
Réparabilité	Indice de réparabilité : 8/10
Garantie	2 ans
Poids	0,35 kg
Contenu de l'emballage	Vanne, flotteur, vanne pilote, plaque de support, notice
Certification	Conforme aux normes européennes

FOIRE AUX QUESTIONS - 70-610 HONEYWELL

Comment installer la vanne 70-610 ?

L'installation se fait en version A ou B selon la configuration du réservoir. Fixez la plaque de support, raccordez l'arrivée d'eau à la vanne pilote, puis positionnez le flotteur. Référez-vous au schéma de la notice pour le bon positionnement.

Comment régler le niveau d'eau souhaité ?

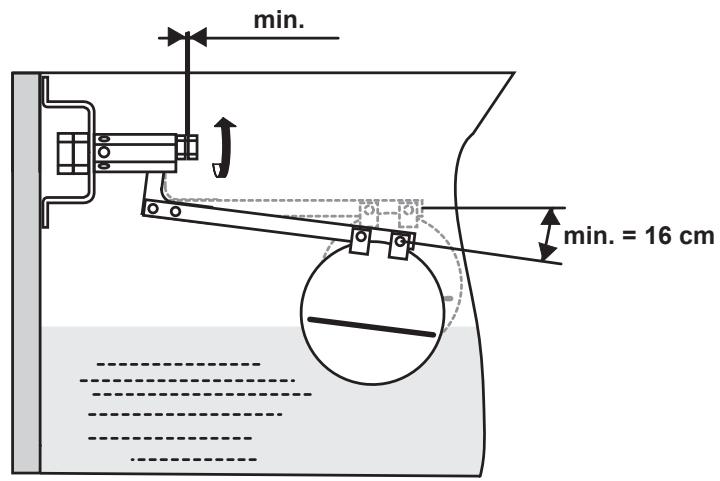

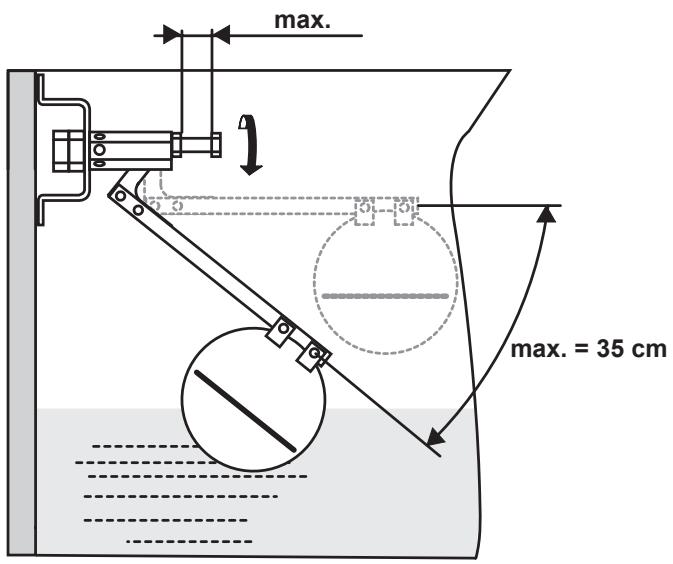

Le niveau se règle en ajustant la position du flotteur sur la tige. Tournez la vis de réglage pour monter ou descendre le flotteur. Un réglage précis permet d'éviter les débordements.

Que faire si la vanne ne se ferme pas complètement ?

Vérifiez que le flotteur n'est pas entravé et qu'il monte librement. Nettoyez la vanne pilote des éventuels dépôts. Si le problème persiste, remplacez le joint de la vanne pilote.

Peut-on utiliser cette vanne avec de l'eau chaude ?

Oui, la température maximale admissible est de 80°C. Au-delà, les composants en plastique pourraient être endommagés.

Quel est le rôle de la vanne pilote ?

La vanne pilote commande l'ouverture et la fermeture de la vanne principale via le mouvement du flotteur. Elle permet une régulation précise et fiable du niveau d'eau.

Quels matériaux composent la vanne ?

Le corps est en laiton chromé pour la résistance à la corrosion, le flotteur en acier inoxydable, et les joints en EPDM.

Où trouver des pièces détachées pour le 70-610 ?

Les pièces détachées (flotteur, vanne pilote, joints) sont disponibles chez les revendeurs agréés Honeywell ou sur des sites spécialisés en robinetterie.

Cette vanne convient-elle pour l'eau potable ?

Oui, les matériaux sont conformes aux normes pour l'eau potable. Veillez à respecter les consignes d'installation et d'entretien.

Comment nettoyer la vanne ?

Démontez le flotteur et la vanne pilote, nettoyez-les à l'eau savonneuse avec une brosse douce. Rincez abondamment avant de remonter. Évitez les produits abrasifs.

Quelle est la garantie du produit ?

La garantie légale est de 2 ans contre les défauts de fabrication. Conservez la facture comme preuve d'achat.

MODE D'EMPLOI 70-610 HONEYWELL

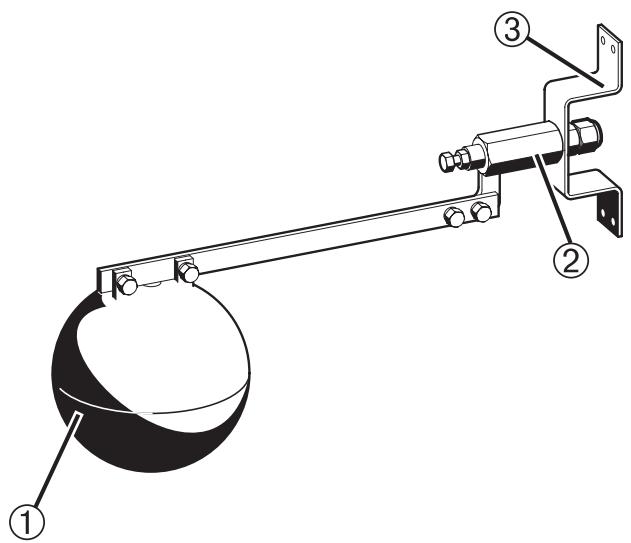

E1

Bauteile · Components · Pièces · Componenti

① = Schwimmer

Float

Nageur

Galleggiante

② = Pilotventil

Pilot valve

Vanne pilote

Valvola pilota

③ = Tragerplatte

Suspension plate

Porteur

Piastra di supporto

E2

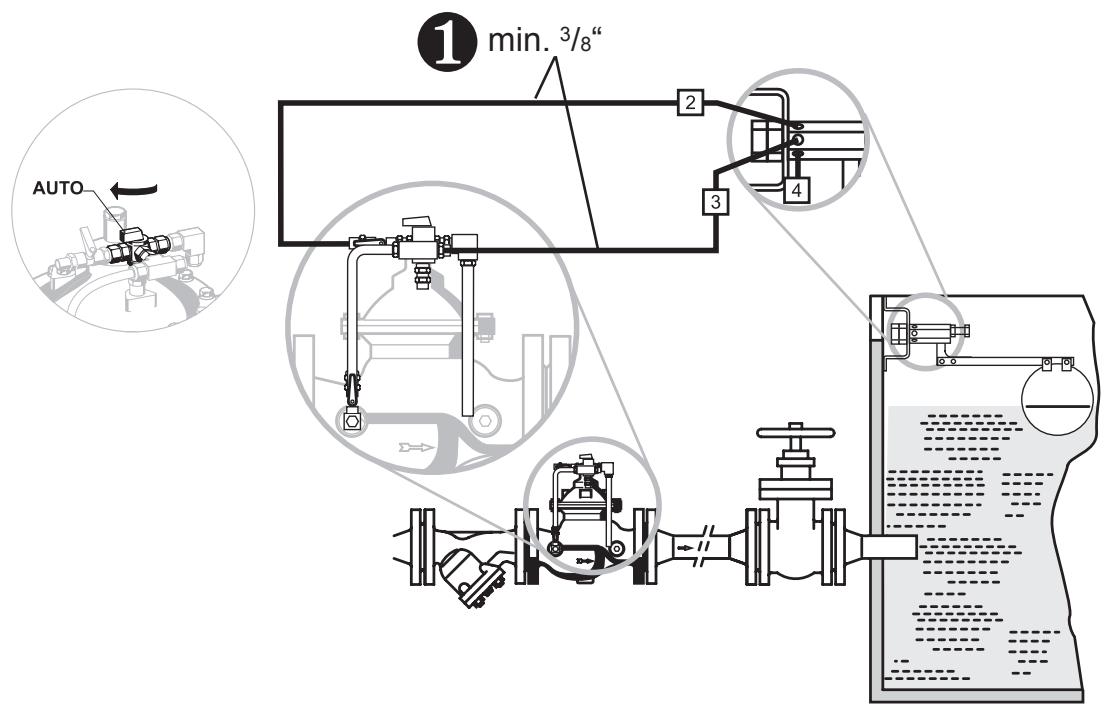

Einbau • Installation • Installation • Installazione

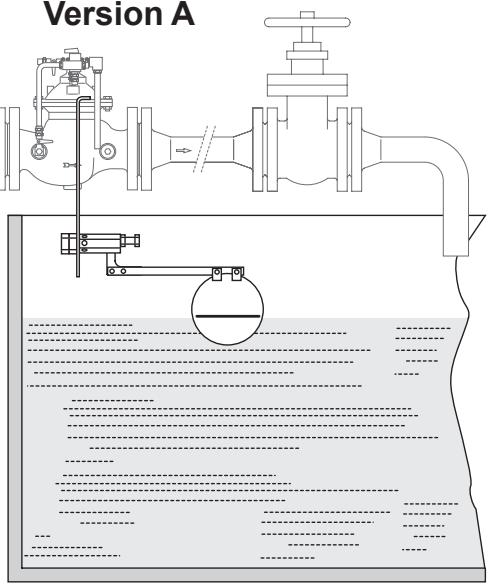

Version A

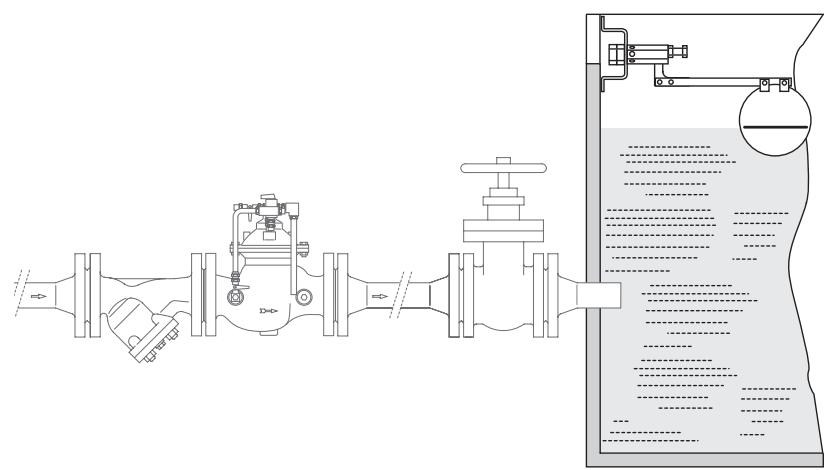

Version B
