70-550 - Robinetterie HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet flotteur / Vanne pilote pour réservoir
Marque	Honeywell
Modèle	70-550
Utilisation	Régulation automatique du niveau d'eau dans les réservoirs, chaudières ou fontaines
Composants fournis	Flotteur, vanne pilote, plaque de support
Matériau principal	Laiton et plastique technique
Pression de service maximale	10 bar (145 psi)
Température de service maximale	80 °C
Raccordement	1/2" ou 3/4" BSP (selon version)
Dimensions (L x l x h)	Environ 150 x 80 x 120 mm
Poids	Environ 0,5 kg
Alimentation	Aucune (fonctionnement mécanique)
Fonction principale	Ouvrir/fermer l'arrivée d'eau selon la position du flotteur
Réglage du niveau	Par déplacement du flotteur sur la tige ou par rotation de la vis de réglage
Entretien courant	Nettoyer le flotteur et la vanne pilote tous les 6 mois
Sécurité	Vérifier l'étanchéité des joints et le bon fonctionnement du flotteur
Pièces détachées disponibles	Flotteur (réf. 70-550-001), vanne pilote (70-550-002), joint de vanne
Réparabilité	Indice de réparabilité de 8/10 (pièces standardisées)
Informations générales	Fabriqué par Honeywell GmbH, conforme aux normes européennes

FOIRE AUX QUESTIONS - 70-550 HONEYWELL

Comment installer le robinet flotteur Honeywell 70-550 ?

Installez le robinet sur le réservoir en respectant le sens d'écoulement indiqué. Fixez la plaque de support, raccordez l'arrivée d'eau, et ajustez la position du flotteur pour obtenir le niveau souhaité. Consultez le schéma de la notice pour les détails.

Comment régler le niveau d'eau avec le modèle 70-550 ?

Le niveau se règle en déplaçant le flotteur sur sa tige ou en tournant la vis de réglage située sur la vanne pilote. Un tour de vis modifie le niveau d'environ 5 mm.

Que faire si le robinet ne coupe pas l'arrivée d'eau ?

Vérifiez que le flotteur n'est pas bloqué ou endommagé. Nettoyez la vanne pilote et le siège de vanne. Si le problème persiste, remplacez le joint de la vanne pilote.

Quels sont les entretiens périodiques recommandés ?

Tous les 6 mois, nettoyez le flotteur et la vanne pilote avec un chiffon doux. Vérifiez l'absence de calcaire et lubrifiez la tige du flotteur avec un spray silicone.

Puis utiliser ce robinet avec de l'eau chaude ?

Oui, la température maximale de service est de 80 °C. Pour une utilisation au-delà, contactez le service technique Honeywell.

Quelles sont les pièces détachées disponibles pour le 70-550 ?

Les pièces principales sont : le flotteur (réf. 70-550-001), la vanne pilote (70-550-002) et le joint de vanne. Elles sont disponibles auprès des revendeurs agréés.

Comment purger l'air du circuit après installation ?

Ouvrez manuellement le robinet (si possible) ou actionnez le flotteur à la main pour laisser l'eau s'écouler quelques secondes. L'air sera évacué par le système.

Le robinet fuit au niveau du raccordement, que faire ?

Resserrez l'écrou de raccordement avec une clé. Si la fuite persiste, remplacez le joint d'étanchéité (joint torique) et appliquez du ruban PTFE sur le filetage.

Quelle est la pression d'eau maximale supportée ?

La pression de service maximale est de 10 bar (145 psi). Au-delà, installez un réducteur de pression en amont.

Où trouver la notice complète du Honeywell 70-550 ?

La notice PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger en format PDF depuis la page produit.

MODE D'EMPLOI 70-550 HONEYWELL

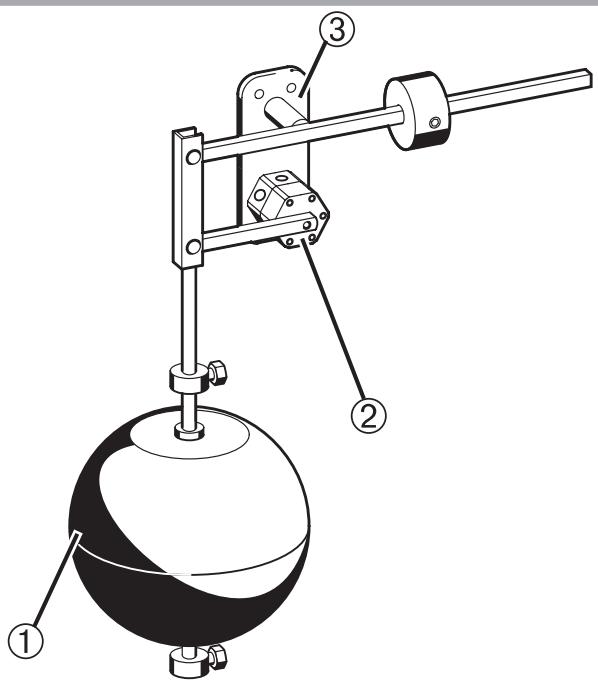

E1

Bauteile · Components · Pièces · Componenti

① = Schwimmer

Float

Nageur

Galleggiante

② = Pilotventil

Pilot valve

Vanne pilote

Valvola pilota

③ = Tragerplatte

Suspension plate

Porteur

Piastra di supporto

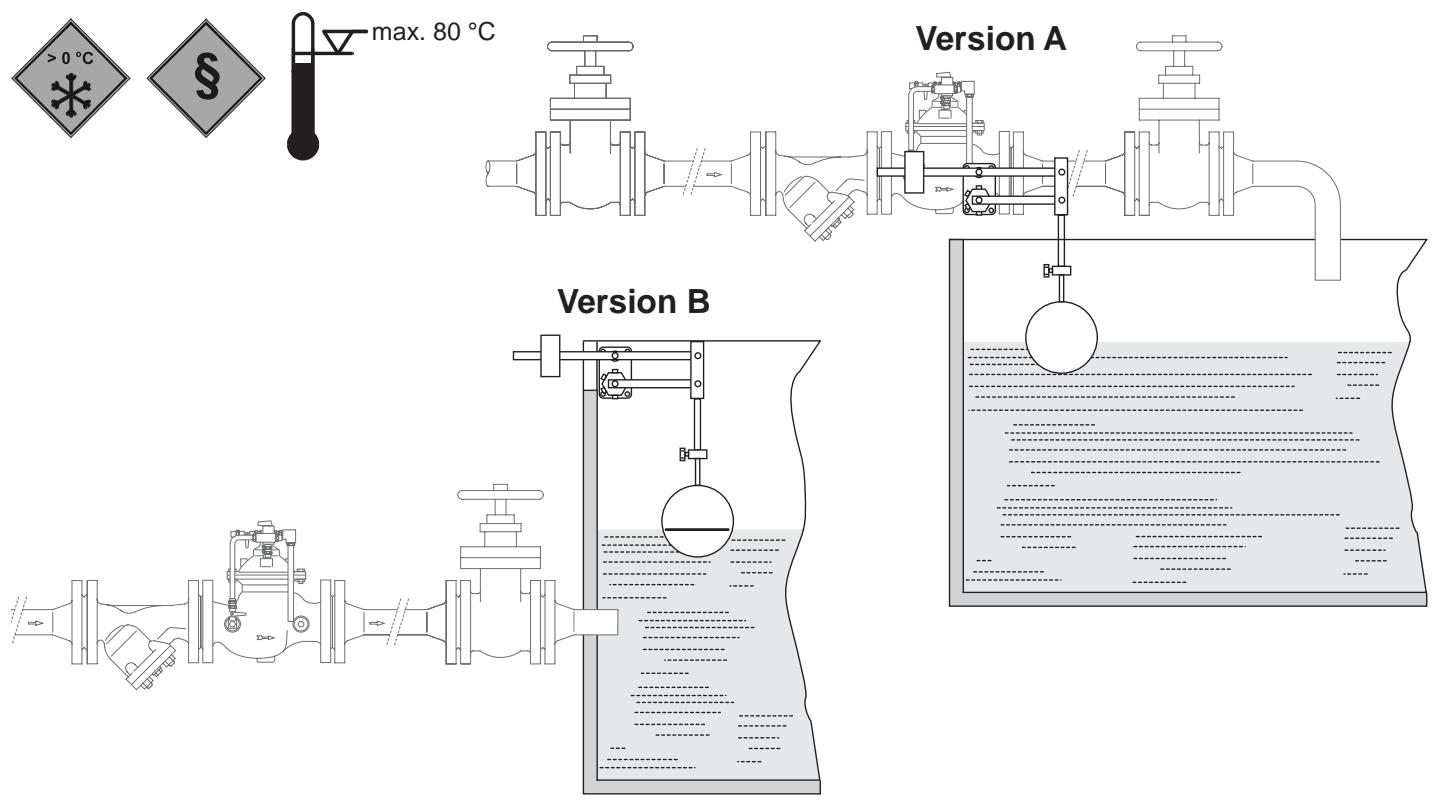

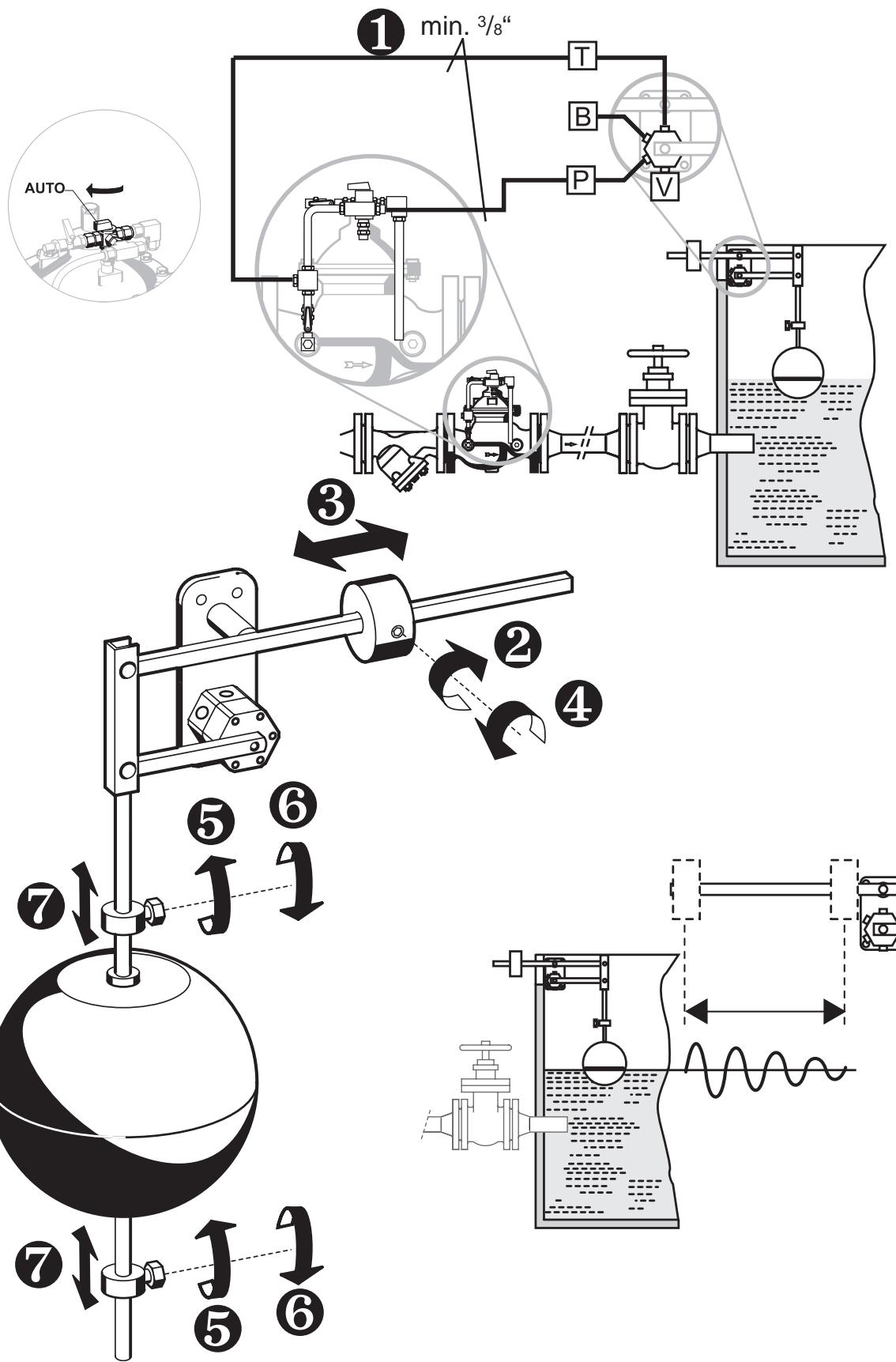

E2

Einbau • Installation • Installation • Installazione

Automation and Control Solutions

Honeywell GmbH

Hardhofweg

74821 Mosbach

Phone: [phone]

Fax: [phone]

www.honeywell.com

Manufactured for and on behalf of the Environmental

and Combustion Controls Division of Honeywell

Technologies Sàrl, Ecublens, Route du Bois 37,

Switzerland by its Authorised Representative

Honeywell GmbH

MU1H-1339GE23 R0207

Subject to change without notice

© 2007 Honeywell GmbH
