Intitulé	Description
Type de produit	Décodeur TV numérique
Caractéristiques techniques principales	Support des formats MPEG-2, MPEG-4, DVB-T/T2
Alimentation électrique	Adaptateur secteur 5V
Dimensions approximatives	200 mm x 150 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI ou AV
Fonctions principales	Enregistrement de programmes, lecture multimédia, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales	Vérifier la compatibilité avec votre installation TV avant l'achat

FOIRE AUX QUESTIONS - DEC-2000 HAUPPAGE

Comment installer le Hauppauge DEC-2000 ?

Pour installer le Hauppauge DEC-2000, branchez l'appareil à une prise électrique et connectez-le à votre téléviseur via un câble HDMI ou RCA. Suivez ensuite les instructions à l'écran pour configurer votre appareil.

Pourquoi mon Hauppauge DEC-2000 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez également d'utiliser un autre câble d'alimentation si possible.

Comment mettre à jour le firmware du Hauppauge DEC-2000 ?

Pour mettre à jour le firmware, visitez le site Web de Hauppauge, téléchargez la dernière version du firmware et suivez les instructions fournies pour l'installation.

Mon Hauppauge DEC-2000 ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Lancez une nouvelle recherche de chaînes dans le menu des paramètres de l'appareil.

Comment réinitialiser mon Hauppauge DEC-2000 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialisation' et suivez les instructions pour restaurer les paramètres d'usine.

Puis-je utiliser le Hauppauge DEC-2000 avec un téléviseur ancien ?

Oui, si votre téléviseur a des entrées composantes ou RCA, vous pouvez connecter le Hauppauge DEC-2000 à l'aide des câbles appropriés.

Pourquoi la qualité de l'image est-elle mauvaise sur mon Hauppauge DEC-2000 ?

Vérifiez la connexion des câbles et assurez-vous que l'antenne est correctement positionnée. Vous pouvez également essayer de modifier les paramètres de qualité vidéo dans les menus.

Comment contacter le support technique de Hauppauge ?

Visitez le site Web de Hauppauge pour accéder à la section 'Support' où vous trouverez des informations de contact pour le support technique.

MODE D'EMPLOI DEC-2000 HAUPPAGE

Le boftier DEC2000-T
L'alimentation murale 12V/220V
- Un cable péritel
- Un cable USB
- La télécommande et 2 piles AAA
- Ce guide d'installation rapide

Vue d'ensemble de l'installation

Le DEC2000-T peut être utilisé sur toute télévisuer, sur toute PC, ou les deux simultanément, pour regarder sur le télévisuer ce que vous enregistrrez sur cette PC.

Les étapes pour une bonne installation du DEC2000-T sont ainsi les suivantes :

• Connexion du DEC2000-T
• Première utilisation du DEC2000-T sur votre téléviseur
• Installation du DEC2000-T sur votre PC sous Windows Me, Windows 2000 ou Windows XP :
• Première utilisation du DEC2000-T sur votre PC

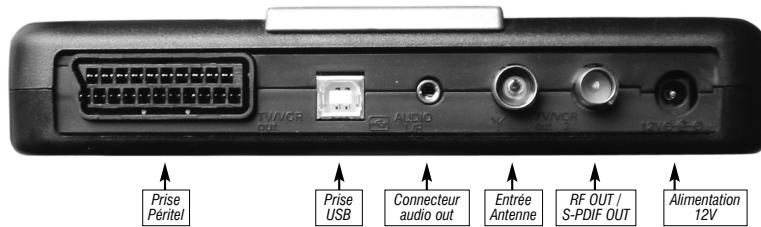

Présentation des connecteurs du DEC2000-T

NOTE: NE BRANCHES PAS L'ALIMENTATION SECTEUR TANS QUE TOUTES LES AUTRES CONNECTIQUES NE SONT PAS BRANCHES.

1. Connecter le DEC2000-T (sur votre téléviseur)

Nous vous conseillons de brancher le DEC2000-T pour la première fois sur votre téléviseur. Cela vous permettra de vérifier très simplement la bonne réception des chânes par votre DEC2000-T. Veuillez vous assurer que votre antennne soit capable de receivevoir les signaux numériques de terre.

Pour plus d'information sur le déploiement de la TNT dans votre région, visitez SVP le site Web du CSA : www.csa.fr

• Connecter votre antennae TNT

Connectez l'antenne au connecteur « RF in »

• Connecter le DEC2000-T via la péritel de votre téléviseur

Prenez le cable péritel fournie. Vous devez relier une extrémité du cable sur le DEC2000-T (prise péritel) et l'autre extrémité sur votre téléviseur. Mettez votre TV sur la chaine "auxiliaire" ou AV (entree Péritel) et allumez le DEC2000-T, vous devriez voir l'écran de bienvenue sur leur TV.

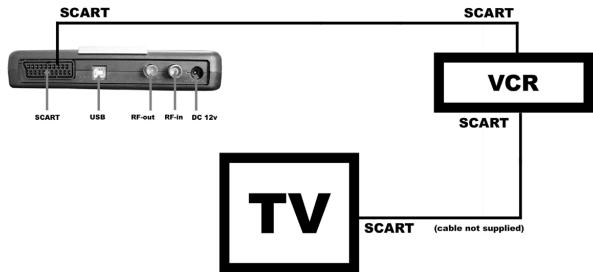

• Connecter le DEC2000-T via la péritel de votre magnétoscope

Si vous n'avez pas de connecteur Péritel de votre TV (ou s'il est déjà occupé par le magnétoscope), vous pouvez relier le DEC2000-T sur la prise péritel libre de votre magnétoscope comme illustré ci-dessous.

Mettez vous TV sur la chaine "auxiliaire" ou AV (entree Péritel), faites en de meme pour vous magnétoscope (entré AV) et allumez le DEC2000-T, vous devriez voir I'écran de bienvenue sur vous TV.

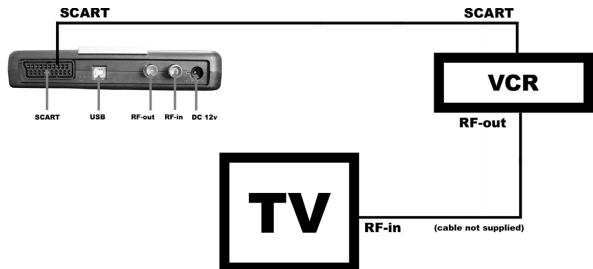

Ou si vous magnétoscope est relié par l'intermédiaire d'un cable de RF (prise d'antenne) à votre TV, mettez votre TV sur la chaine employé par le magnétoscope (voir la documentation TV et magnétoscope) et allumerez le DEC2000-T, vous devriez voir l'écran de bienvenue sur votre TV.

• Connecter l'alimentation

Connector la prise de l'alimentation 12V sur le DEC2000-T et puis la prise mural.

A t tention : n'allumez pas votre DEC2000-T avant que tous les branchements ne soit fait.

2. Utilisation sur TV

Première mise en route

Après avoir relié l'alimentation murale à la prise secteur, la lumière à l'avant du boitier s'allumera. Si non, appuyez sur bouton 'stand by' de la télécommande.

Il vous premièresment demandé d'appuyer sur OK

L'écran de recherche des canaux TV apparait et le DEC2000-T commence automatiquement à rechercher les canaux numériques. Si votre réception est bonne, les canaux trouvés seront affchéés dans la liste deschains.

Note : Cette recherche devrait prendre moins de 10 minutes, si aucune chaîne n'est trouvée, veuillage vérifier votre ANTENNE.

Changement de chaine

Une fois la recherche compte, le DEC2000-T commute sur la première chaîne numérique. Une pression sur le bouton "OK" de la télécommande du DEC2000-T affiche la liste des canaux et les flèches haut/bas vous permetront de la faîre défilier.

Sélectionnez une chaîne et appuyez sur 'OK' pour l'afficher dans l'encadré puis sur 'EXIT pour l'afficher en plein écran.

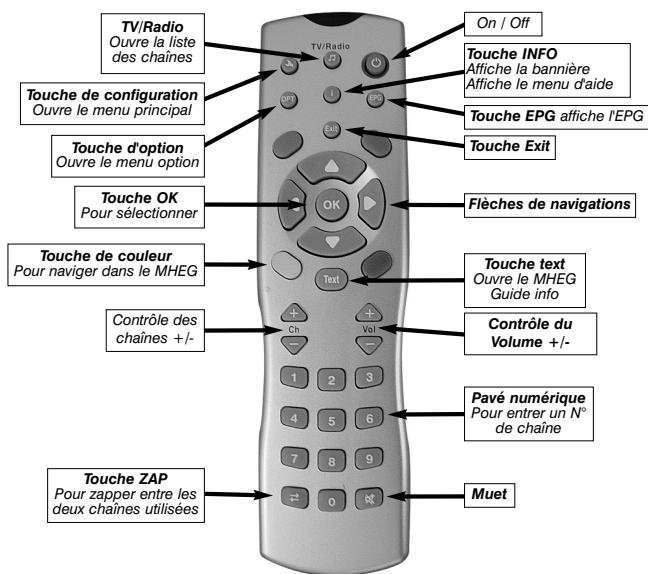

La télécommande

Le menu principal

Il permet d'acceder à toutes les fonctionnalités du DEC2000-T, vous accédez a ce menu en appuyant suer la touche (icone) 5 sous menu vous sont alors proposé :

Menu d'installation

• Pour changer l'heure, la langue, le format de l'image (16 : 9 ou classquement 4 : 3), la durée d'affichage des informations à l'écran.

Recherche des chaînes

• Recherche automatique (pour rechercher automatique toutes les chaînes et autres services)

• Recherche manuel (pour entrer manuellement des numérores de canal)

Information des programmes (EPG)

• Affiche toutes les informations relatives au programme en cours.

Editeur de liste

Pour réorganiser, effacer les chaînes ou la liste entière

Mise a jour du logiciel

Vospermertuquementdevoirla versiondufirmware.Touteslesautresfonctionsétant nonactives.

3. Utilisation sur PC

Veuillez brancher l'antenne et l'alimentation comme indiqué précédemment.

Installation des pilotes Windows Me/2000/XP

1) Mettez sous tensionYOURPC. Une fois quevoit PC est fin de chargesWindows,relieze le port USB du DEC2000-T au port USB (1.1 ou 2.0) de sua PC avec le cable fournis
2) Appuyez sur le bouton POWER de la télécommande, l'assistant d'ajout de nouveau matériel apparait. Cliquez sur SUIVANT.
3) Choisissez « recherche pour le meilleur pilote pour votre périphérique (recommende) ». Insérez le CD-ROM d'installation du DEC2000-T dans votre lecteur de CD-ROM et cliquez sur SUIVANT.
L'initialisation du CD-ROM prend normalement 10 secondes, donc, si Windows ne peut pas tracer les pilotes du DEC2000-T, faites un click en arrêté et recommENCEZ.
4) Une fois que le pilote du DEC2000-T a été détecté, cliquez sur CONTINUER.
Vouver verrez un certain nombre de dossiers se copier sur votre disque dur.
Si une fenêtes d'advertisement sur le logo de Windows apparait, choisissez « Continuez »
5) Cliquez sur TERMINER pour finir l'installation du pilote du DEC2000-T.

Installation des logiciels du DEC2000-T

1) Ouvrez l'explorateur de Windows, allez sur votre CD-ROM (D:\ par exemple) et executez Setup.exe
2) Dans la liste des produits supportés,CHOISSEZ le DEC2000-T et suivez les instructions. L'installation personnelisée vous permet de avoir le repertoire d'installation.
3) Si nécessaire, installer l'application télétexte en exécutant le Setup.exe qui se trouve dans le repertoire WinTV_Digital_Teletext_v1.0.1 du même CD-ROM. Suive les instructions à l'écran.

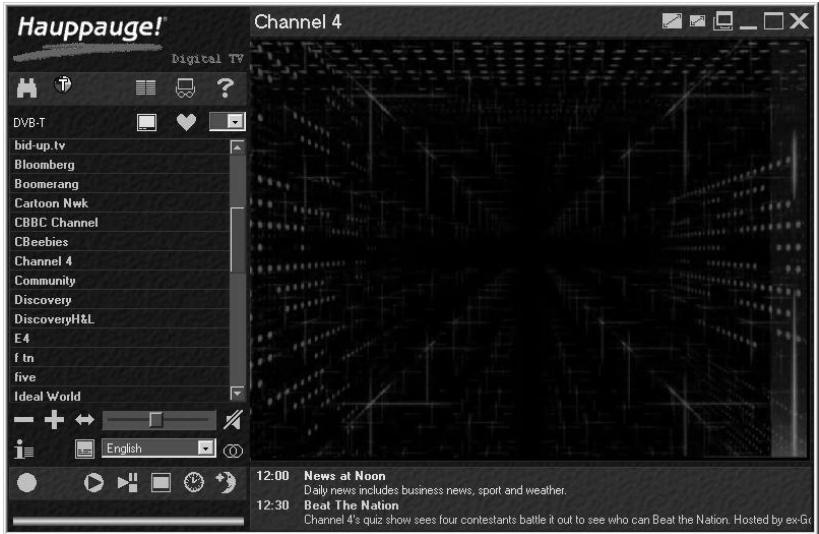

Utiliser l'application de Digital TV

Pour démarrer l'application du DEC2000-T, cliquez sur : démarrer / Programmes / Hauppauge DEC2000-T / TV.

Voici première une vue d'ensemble des icônes utilisé :

Binoculars : Pour faire une recherche des chaînes

Teletext : Ouvre la fenetre du navigateur teltexte

Setup: Ouvre la fenêtre de configuration

Help: Active la rubrique d'aide

Fullscreen:Activelemodeplein écran

Window mode: Active le mode fenêtre sans menu

Always on top : Toujours à l'écran (les fenêtres actives restent au second plan)

EPG: Affiche le Guide Electronique des Programme (EPG)

Sub-Titles: Affiche les sous-titres (si disponible)

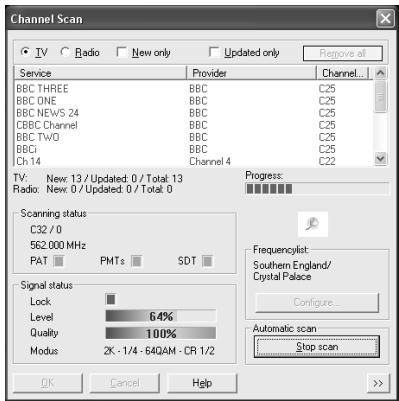

Quand le DEC2000-T fonctionne pour la première fois, La fenêtre de recherche des chaînes apparaître.

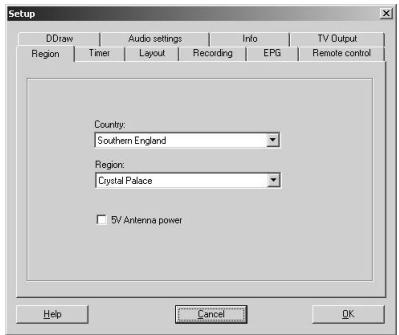

Cliquez sur l'onglet configurer etCHOisissez voire Region. Si vous ave une mauvaise reception ou pas de reception du tout, cochez 5v Antenna Power, puis cliquez sur OK.

Si vous désirez acceder au menu recherche des chaînes, cliquez sur l'icone des jumelles.

Quand la recherche est accomplie, cliquez sur l'OK pour sauvegarder la liste des chaînes. Par défaut seul les canaux TV sont ajoutés à la liste des favorsis. Vous doivent cliquer sur l'icône Coeur pour changer entre les favorsis, la liste TV et les radios.

One Touch Record : Lance d'un clic l'enregistrement

Time Shift: Active le Time Shifting, pour faire un return arrêté alors que l'enregistrement du direct continu

Playback : Pour lire une video sur votre PC comme sur votre TV (sortie péritel acti
né)

Timer : Pour programmer un enregistrement

Sleep : Pour eteindre l'application après 30, 60, 90 ou 120 minutes

Indicateur du pourcentage d'espace disque disponible pour l'enregistrement

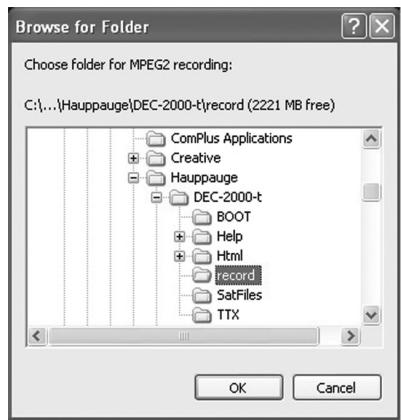

Note: Les pistes audio et video sont au format MPEG-2 et stockés sur votre disque dur. Le processus d'enregistrement exige un espace disque d'environ 1.6GO par heures d'enregistrement.

Astuces : Une défragmentation réçente est recommmandée pour les enregistements video longs. Il est également recommandé de fermer les autres applications avant de lancer une capture (si possible).

Télétexte Digital MHEG 5 (Multimedia and Hypermedia Experts Group)

Si le tetexte Digital est disponible sur la chaine en cours, appuyez sur Ceci lancera l'appli cation tetexte Digital, neanmoins, l'application se lancera automatiquement si vous etes sur un canal entierement dédié au tete xtpe. News 15:54 20 May

Les services télétexte se charge automatiquement peut après l'ouverture de la fenetre télétexte Digital. Suivez simplement les instructions. Pour acceder à d'autres services, vous doivent appuyez sur Suivant.

Note: Il peut être nécessaire d'attendre quelques secondes les services télétexte. Si l'affichage demeure absent, et si en appuyant sur « texte » rien ne se passé, cela indique qu'aucun service télétexte n'est disponible.

Si vous changez de chaine pendant l'utilisation du tetexte, cela chargerera automatiquement les services tetexte de la nouvelle chaine, et inversement, si vous changez de service tetexte, cette changera la chaine aussi.

4. Dépannage

Je recois le message d'erreur « open device echec »

Débranche le cable USB et la prise 12V sur le DEC2000-T, attendez 10 secondes et reconnectez l'alimentation puis le cable USB.

Je ne trouve aucune chaine

Vérifiéz que vous soyez dans une zone couverte par la TNT en visitant le site du CSA : www.csa.fr

Vérifiez aussi que votre PARE-FEU ne bloque pas le signal du DEC2000-T. Pour cela, allez sur démarrer puis sur Executer et tapez cmd puis OK. Ensuite saisissez ipconfig /all puis Entrer. S'affichera une fenêtre Dos avec l'adresse IP de « l'adaptateur virtuel STB » sous la forme 192.168.xx.xx. Notez cette adresse et configurez votre PARE-FEU (consulter la documentation de ce dernier) pour lever les interdictions sur cette adresse IP.

Je recois le message d'erreur « boot arm not successful »

Fermez l'application, attendez 10 secondes avant de lancer à nouveau DigitalTV. Néanmoins ce message est généralement liée à une mauvaise installation du pilote. En conséquence, exécutez « dvbclear.exe » dans le dossier UTILIATIRE du CD-ROM DEC2000-T. Dans les propriétés Système / Matériel / Gestionnaire de Périphérique, supprimé dans « Cartes réseau » le
« Virtual DVB-S/-C/-T Network Adapter ». Dans « Contrôleur de bus USB » supprimez le
« Hauppauge DEC2000-T ». Enfin, allez dans le Panneau de configuration et « Ajout/suppression des programmes » pour désinstaller les logiciels du DEC2000-T. Déconnectez maintainant la prise 12V du DEC2000-T et redémarrez cette ordinateur en vous assurant que vous avec le CD-ROM dans le lecteur pour refaire une installation depuis le début.

J'entends le son mais je n'ai aucune image :

Ceci peut être lié à la carte graphiques, assurez vous d'avoir la dernière version du pilote graphiques et la première version de DirectX, ramenez éventuelles le couleurs à 16 bits dans les paramétres d'affichage de Windows.

J'obtiens le son mais la proportion de l'image est incorrecte

Ceci peut être provoque par d'autres logiciels (DVD ou pack de codec) installé sur l'ordinaire. Appellez notre support technique pour résoudre ce problème. Vous pouverez essayer la touche de « Q » sur le clavier, ici permet de change la proportion d'écran.

Problème de planification d'un enregistrement

Veuillez you assurer que le planificateur de tache de Windows soit activé.
Allez dans le panneau de Configuration puis dans Outils d'Administration, puis Services. Dans la liste des services, assurez-vous que le planificateur de tâches soit en état Demarré., si ce n'est pas la cas, faites un clic droit / Propriété et sélectionnéz «Demarrage automatique».
Assurez you aussi que le disque de destination des enregistements ne soit pas plein.

Demander de l'aide

Veuillez visitor notre page de support technique : www.hauppauge.fr rubrique Support puis sélectionner votre DEC2000-T du menu Digital Terrestre

Vous y trouvrez les tout derniers pilotes et applications, des conseils d'installation et d'utilisation, des informations techniques...

Le support technique est ouvert du lundi au vendredi de 9h30 à 18h30 :

Tel: [phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique Support

Réglementation FCC et CE

Réglementation des interférences radio :

Ce matériel a ete controle et satisfait aux limites imposées pour les unites numériques de classe B, conformement à l'alinea 15 de la reglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférencies dans un environnement résidentiel. Ce matériel génére, utilise et peut émettre de I'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, provoquer des interférences. S'il constaste des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le constater, d'allumer et d'eteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. A cette fin, il devra:

• Réorienter ou déplacer l'antenne réceptrice
• Accroître la distance entre le matériel et le récepteur.
• Brancher le matériel sur un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien de radio/télévision experimenté.

Numéro d'identification FCC : H90WINTV

ATTENTION : Toute modification nonapprovée expressespar Hauppauge est de nature à interdire l'usage du matériel.

Réglementation CE :

Ce matériel a ete teste et est en conformite avec les 3 normes de l'alinéa 3 EN 55013, EN 55020 et EN 801-3.
