FOIRE AUX QUESTIONS - NORTH STAR GOTO 78-8840 BUSHNELL

Comment configurer le télescope BUSHNELL NORTH STAR GOTO 78-8840 pour la première utilisation ?

Pour configurer le télescope, commencez par monter le trépied sur une surface plane. Fixez ensuite le tube optique au trépied et alignez le chercheur. Allumez le télescope et suivez les instructions à l'écran pour calibrer et entrer vos coordonnées géographiques.

Que faire si le télescope ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles sont chargées. Si vous utilisez un adaptateur secteur, assurez-vous qu'il est correctement branché. Si le problème persiste, consultez le manuel pour les options de dépannage.

Comment résoudre le problème d'alignement du télescope ?

Assurez-vous que le télescope est nivelé et que les coordonnées sont correctement saisies. Utilisez le mode d'alignement automatique pour aider à la configuration. Si l'alignement échoue, vérifiez que le chercheur est bien réglé sur l'objectif du télescope.

Pourquoi l'image est-elle floue lorsque je regarde à travers le télescope ?

Une image floue peut être due à un mauvais réglage de la mise au point. Ajustez la molette de mise au point jusqu'à obtenir une image claire. Vérifiez également que le télescope est stabilisé et qu'il n'y a pas de vibrations.

Comment mettre à jour le logiciel du télescope ?

Pour mettre à jour le logiciel, connectez le télescope à votre ordinateur via un câble USB. Téléchargez le logiciel de mise à jour depuis le site de BUSHNELL et suivez les instructions pour installer la mise à jour.

Que faire si le télescope ne trouve pas les objets célestes ?

Vérifiez que le télescope est correctement aligné et que les coordonnées sont exactes. Assurez-vous également que le télescope est utilisé dans un endroit avec peu de pollution lumineuse et que le ciel est dégagé.

Comment nettoyer les optiques du télescope ?

Utilisez un souffleur d'air pour enlever la poussière, puis un chiffon en microfibre légèrement humide pour essuyer les lentilles. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les optiques.

Le télescope émet des bips, que signifie cela ?

Les bips peuvent indiquer un problème d'alignement ou que le télescope est hors de portée. Consultez le manuel pour identifier le code de bips spécifique et suivre les instructions de dépannage appropriées.

MODE D'EMPLOI NORTH STAR GOTO 78-8840 BUSHNELL

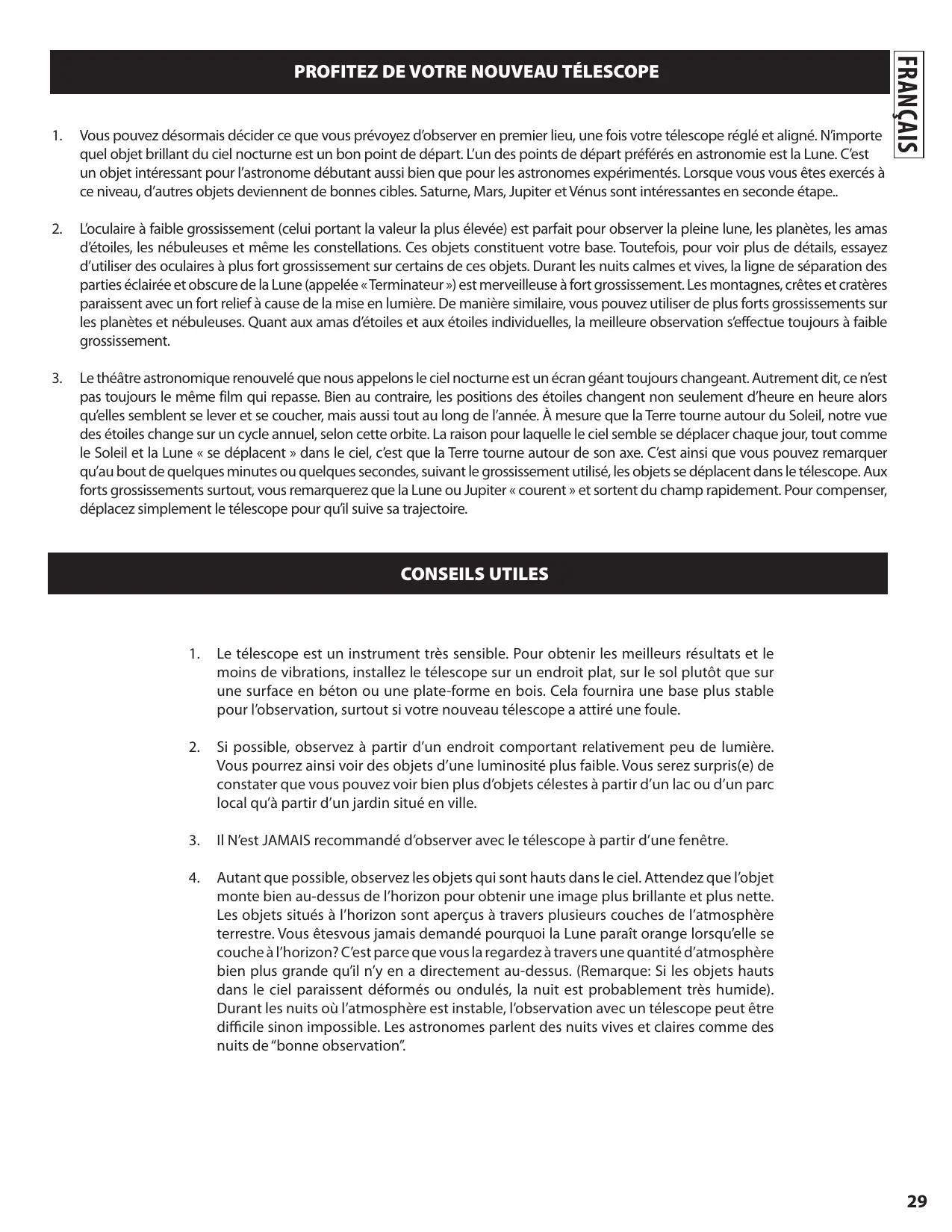

1. Vous pouvez désormais décider ce que vous prévoyez d'observer en premier lieu, une fois votre télescope réglé et aligné. N'importe quel objet brillant du ciel nocturne est un bon point de départ. L'un des points de départ préférés en astronomie est la Lune. C'est un objet intéressant pour l'astronome débutant aussi bien que pour les astronomes expérimentés. Lorsque vous vous exercez à ce niveau, d'autres objets deviennent de bonnes cibles. Saturne, Mars, Jupiter et Vénus sont intéressantes en seconde étape.
2. L'oculaire à faible grossissement (celui portant la valeur la plus élevée) est parfait pour observer la pleine lune, les planètes, les amas d'étoiles, les nébuleuses et même les constellations. Ces objets constituent votre base. Toutefois, pour voir plus de détails, essayez d'utiliser des oculaires à plus fort grossissement sur certains de ces objets. Durant les nuits calmes et vives, la ligne de séparation des parties éclairée et obscure de la Lune (appelée « Terminateur ») est merveilleuse à fort grossissement. Les montagnes, cratères et crêtes paraissent avec un fort relief à cause de la mise en lumière. De manière similaire, vous pouvez utiliser de plus forts grossissements sur les planètes et nébuleuses. Quant aux amas d'étoiles et aux étoiles individuelles, la meilleure observation s'effectue toujours à faible grossissement.
3. Le théâtre astronomique renouvelé que nous appelons le ciel nocturne est un écran géant toujours changeant. Autrement dit, ce n'est pas toujours le même film qui repasse. Bien au contraire, les positions des étoiles changent non seulement d'heure en heures alors qu'elles semblent se lever et se coucher, mais aussi tout au long de l'année. À mesure que la Terre tourne autour du Soleil, notre vue des étoiles change sur un cycle annuel, selon cette orbite. La raison pour laquelle le ciel semble se déplacer chaque jour, tout comme le Soleil et la Lune « se déplacent » dans le ciel, c'est que la Terre tourne autour de son axe. C'est ainsi que vous pouvez remarquer qu'au bout de quelques minutes ou quelques secondes, suivant le grossissement utilisé, les objets se déplacent dans le télescope. Aux forts grossissements, vous remarquerez que la Lune ou Jupiter « courent » et sortent du champ rapidement. Pour compenser, déplacez simplement le télescope pour qu'il suive sa trajectoire.

Conseils UTILES

1. Le télescope est un instrument très sensible. Pour obtenir les meilleurs résultats et le moins de vibrations, installez le télescope sur un endroit plat, sur le sol plutôt que sur une surface en béton ou une plate-forme en bois. Cela fournira une base plus stable pour l'observation, surtout si vous nouveau télescope a attiré une foule.
2. Si possible, observez à partir d'un endroit comptant relativement peu de lumière. Vous pourrez ainsi voir des objets d'une luminosité plus faible. Vous serez surpris(e) de constater que vous pouvez voir bien plus d'objets célestes à partir d'un lac ou d'un parc local qu'à partir d'un jardin situé en ville.
3. Il n'est JAMAIS recommandé d'observer avec le télescope à partir d'une fenêtre.
4. Autant que possible, observez les objets qui sont hauts dans le ciel. Attendez que l'objet monte bien au-dessus de l'horizon pour obtenir une image plus brillante et plus nette. Les objets situés à l'horizon sont aperçus à travers plusieurs couches de l'atmosphère terrestre. Vous êtes-vous jamais demandé pourquoi la Lune paraît orange lorsqu'elle se couche à l'horizon? C'est parce que vous la regardez à travers une quantité d'atmosphère bien plus grande qu'il n'y en a directement au-dessus. (Remarque: Si les objets hauts dans le ciel paraissent déformés ou ondulés, la nuit est probablement très humide). Durant les nuits où l'atmosphère est instable, l'observation avec un télescope peut être difficile sinon impossible. Les astronomes parlent des nuits vives et claires comme des nuits de "bonne observation".

Votre télescope de Bushnell peut révéler à vos yeux les merveilles de l'univers. Bien que ce manuel soit conçu pour vous aider à installer et à utiliser cet instrument simplement, il ne couvre pas tout ce que vous aimeriez savoir sur l'astronomie. Même si Northstar donne une bonne vue d'ensemble du ciel nocturne, il est recommandé de se procurer une carte très simple des étoiles et une lampe de poche avec une ampoule rouge ou recouverte de cellophane rouge à l'extrémité. Pour les objets autres que les étoiles et constellations, il est nécessaire d'avoir un guide de base d'astronomie. Vous trouvez les sources recommandées sur notre site Internet à: www. bushnell. com. Vous y trouvez également les événements du ciel actuels et les suggestions d'observation. Mais, parmi les éléments principaux que vous pouvez voir, il y a :

La Lune—une vue magnifique de notre voisin s'obtient à n'importe quel grossissement. Essayez d'observer ses différentes phases. Les montagnes lunaires, les mers lunaires (étendues basses ainsi appelées à cause de leur couleur), les cratères, les crêtes vous étonneront.

Saturne—même au grossissement le plus faible, vous devriez pouvoir voir ses anneaux et ses lunes. C'est l'un des objets les plus intéressants du ciel à observer car il ressemble juste à sa représentation sur les images. Imaginez que vous pouvez voir depuis votre jardin ce que vous avez vu dans des livres ou sur des images de la NASA!

Jupiter—la planète la plus grosse de notre système solaire est spectaculaire. Ses traits caractéristiques sont ses rayures ou bandes sombres au-dessus et au-dessous de son équateur. Ce sont les ceintures équatoriales du nord et du sud. Les quatre lunes principales de Jupiter sont aussi intéressantes. Remarquez leurs différentes positions une nuit après l'autre. Elles semblent alignées de chaque côte de Jupiter.

Mars—La grande planète rouge apparait comme un disque rouge orangé. Observe-la à différents moments de l'année pour essayer d'apercevoir les chapeaux de glace polaire blancs.

Venus—tout comme la Lune, Venus change de phases d'un mois à l'autre. Par moments, elle est très brillante dans le ciel nocturne, comme si l'on regardait une lune en croissant distante.

Nébuleuses—La grande nébuleuse d'Orion est un objet très connu du ciel nocturne. Vous pourrez voir celle-ci et bien d'autres grâce à ce télescope.

Amas d'étoiles—Regardez des millions d'étoiles groupées de manière dense en un amas qui ressemble à une boule.

Galaxies—L'une des galaxies les plus grandes et les plus intéressantes est notre voisine la galaxie d'Andromède. Vous l'apercevez ainsi que bien d'autres.

Merci d'avoir acheté le télescope Northstar Goto avec sortie Real Voice de Bushnell ! C'est le premier télescope jamais créé qui vous parle et vous informe sur le ciel nocturne. Cette fonction peut être considérée comme votre assistant personnel en astronomie.

Après avoir lu ce manuel et vous être préparé à votre séance d'observation comme il est précisé dans ces pages, vous pouvez commencer à profiter de la fonction de sortie Real Voice en procédant comme suit:

Pour activer le télescope, il suffit de le mettre en marche! La fonction de sortie Real Voice est intégrée à la télécommande. Au cours du processus d'alignement, la voix du télescope fournit divers commentaires utiles. Une fois le télescope aligné, la fonction de sortie Real Voice montre tous ses talents chaque fois que vous appuyez sur la touche d'entrée, lorsque un nombre ou le nom d'un objet apparaît à la partie inférieure droite de l'écran de visualisation à cristaux liquides. La voix vous déscrit l'objet à mesure que vous suivez le texte déroulant sur l'écran. Si, à un moment quel qu'il soit, vous pouvez supprimer la voix, vous pouvez le faire en appuyant sur le bouton "Back" (retour arrêté) du clavier de la télécommande.

Nous espérons sincèrement que ce télescope vous divertira pendant des années à partir!

NE REGARDEZ JAMAIS DIRECTEMENT LE SOLEIL À TRAVERS LE TÉLESCOPE

RISQUE DE LÉSIONS OCULAIRES PERMANENTES

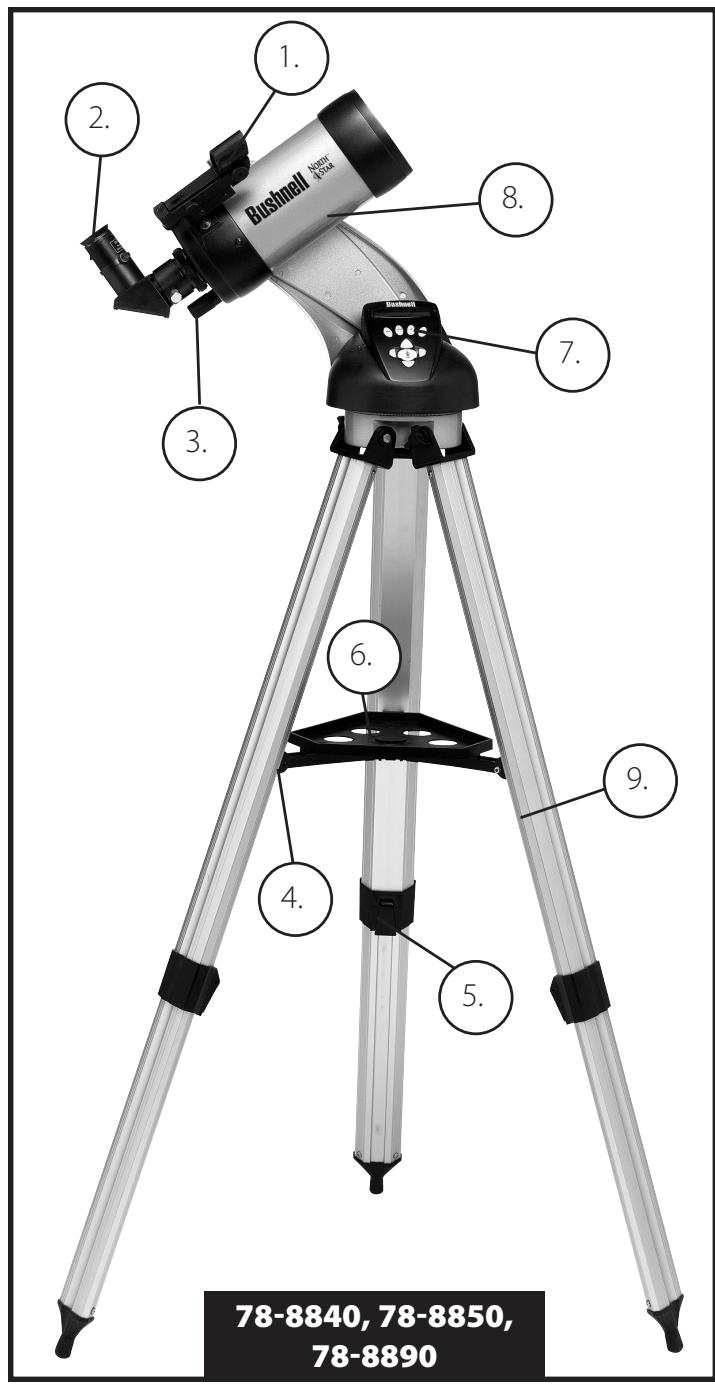

Schéma des pièces du télescope

1. Chercheur à point rouge
2. Oculaire de format 1,25 po (2 pièces)
3. Mécanisme de mise au point à crémaillère et pignon
4. Renfort de plateau d'accessoire
5. Levier de trépied à ouverture rapide
6. Plateau d'accessoire à ouverture rapide
7. Contrôleur d'ordinateur à distance
8. Tube principal du télescope
9. Trépied en aluminium régable, à ouverture rapide

• Ensemble de trépied en aluminium régable

(Préassemblé à la base du dispositif de repérage)

d'étoiles informatisé Northstar)

• Plateau d'accessoires à ouverture rapide
• Télescope Northstar avec écrous à oreilles de fixation
• Chercheur à point rouge Oculaires (2) Lentille Barlow (Réflector)
• Oculaire redresseur (Maksutov)

Aucun outil n'est nécessaire pour l'assemblage du télescope.

Sortez toutes les pièces du carton et identifiez-les. Avant de faire l'assemblage, il est conseillé de poser toutes les pièces devant soi. Le télescope étant un système optique de précision, veuillez manipuler les pièces avec précaution : en particulier l'ordinateur intégré, le télescope, les oculaires et les diverses lentilles accessoires.

Mise en PLACE du trépied et du plateau d'accessoire

1. Mettez bout l'ensemble du dispositif de repère d'étoiles informatisé Northstar et les pieds de trépied attachés. Écartez les pieds de trépied à une distance confortable.
2. Abaissez les renforts du plateau d'accessoire et placez le plateau d'accessoire à ouverture rapide au-dessus des renforts. (Rapportez-vous au schéma d'assemblage rapide N°1).
3. Tournez le plateau d'accessoire jusqu'à ce qu'il s'enclenche avec un déclic.
4. Réglez la hauteur du trépied en actionnant le levier des pieds et en écartant les pieds pour obtenir la hauteur souhaitée. Resserrez le levier en position fermée une fois le réglage terminé.

Fixation du TUBE du télescope (rapportez-vous au schéma d'assemblage rapide n° 2)

1. Trouvez le tube principal du télescope.
2. Retirez les écrous à oreilles du tube du téléscope situés sur le côté du tube (78-8831 et 78-8846 uniquement). Pour le 78-8890, dévissez légèrement la vis taquet argent sur le dessus de la monture du téléscope.
3. Faites passer les boulons de fixation du tube principal du téléscope à travers le support du tube du téléscope, en haut de l'ensemble du dispositif de repérage d'étoiles informatisé Northstar (78-8831 et 78-8846 uniquement). Pour le 78-8890, glissez le support de tube noir du téléscope dans le berceau de la monture du téléscope. Vérifiez que le téléscope est dirigé dans la bonne direction. (Le logo situé sur le tube du téléscope doit être à l'endroit).
4. Une fois que le tube principal du téléscope et l'ensemble du dispositif de repérage d'étoiles informatisé Northstar sont assemblés l'un à l'autre, fixez les écrous à oreilles aux boulons de fixation du tube principal du téléscope (78-8831 et 78-8846 uniquement). Pour le 78-8890, serrez la vis taquet argent sur le dessus de la monture du téléscope, au creux souhaité sur le support de tube noir du téléscope.

Fixation du RESTE des accessoires du télescope

1. Trouvez le searcher à point rouge. Pour les télescopes à réflecteur : Retirez les écrous de fixation du searcher du tube principal du télescope. Placez le searcher par-dessus les boulons de fixation et reposez les écrous à oreilles du searcher sur les boulons de fixation. REMARQUE : La grande extrémité du searcher doit être en face de l'extrémité ouverte du tube du télescope.
2. Fixez l'oculaire à faible grossissement. Pour les modèles de téléscopes à réflecteur : insérez l'oculaire à grossissement le plus faible dans le mécanisme de mise au point en dévissant la vis de serrage d'oculaire et en poussant l'oculaire à fond.
3. Vissez toutes les vis de serrage pour fixer les accessoires.

Choix d'un oculaire

Il est recommandé de toujours commencer l'observation avec l'oculaire au grossissement le plus faible, dans ce cas, la lentille de 20mm. Remarque: le grossissement de base de chaque oculaire est déterminé par la longueur focale de l'objectif du télescope. Il existe une formule servant à déterminer le grossissement de chaque oculaire: Longueur focale de l'OBJECTIF du télescope divisée par la longueur focale de l'OCULAIRE = GROSSISSEMENT (ex.: en utilisant une lentille de 20 mm, le calcul serait: 750 mm /20 = 38× ou grossissement de 38 fois. La longueur focale varie suivant les modèles des télescopes).

Un oculaire Barlow est inclus avec ce télescope. Les oculaires Barlow servent à doubler ou à tripler le grossissement du télescope. Placez l'oculaire Barlow entre le tube de mise au point et l'oculaire. Dans l'exemple ci-dessus, l'oculaire Barlow de 3 x donnerait un grossissement total de 114× ou 114 fois. (38× 3 = 114× ou 114 fois). Le calcul du grossissement serait: 750mm / 20mm = 38 fois. 38 fois x 3 = 114 fois.

Mise au point du télescope

1. Après avoir mis en place l'oculaire choisi, dirigez le tube principal du télescope sur une cible terrestre située à une distance d'au moins 200 mètres (poteau téléphonique ou bâtiment, par exemple).
2. Tournez le mécanisme de mise au point à crémaillère et pignon pour allonger entièrement le tube de mise au point.
3. Tout en regardant dans l'oculaire choisi (celui de 20 mm dans ce cas), rétractez lentement le tube de mise au point en tournant le mécanisme de mise au point à crémaillère et pignon jusqu'à ce que l'objet soit net.

Fixation du contrôleur d'ordinateur à distance et de la pile

1. Trouvez le contrôleur d'ordinateur à distance et le cordon spiralé.
2. Trouvez le couvercle du compartiment de pile sur la base du dispositif de réparation d'étoiles informatisé Northstar.
3. Enlevez le couvercle du compartiment de pile et placez-y une pile de 9 V.
4. Remettez le couvercle en place sur le compartiment.
5. Fixez le contrôle d'ordinateur à distance avec le cordon spiralé sur la base du dispositif de repérage d'étoiles informatisé Northstar.

Alignement du chercheur

Retirez l'isolateur en plastique se trouvant entre la pile du chercheur à point rouge et le clip de pile.

Activez le chercheur à point rouge.

En regardant dans le rechercheur à point rouge, tournez les molettes de réglage jusqu'à ce que le point rouge soit centré précisément sur l'objet déjà centré dans le champ du tube principal du téléscope.

Désormais, les objets repérés d'abord à l'aide du rechercheur à point rouge seront centrés dans le champ du tube principal du téléscope.

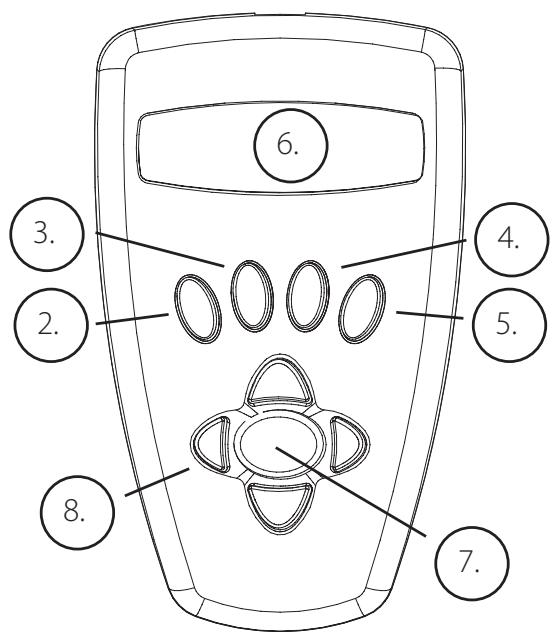

Ordinateur northstar SCHEMA d'interface

1. Bouton marche/arrêt (sur la base/support combiné – voir photo)
2. Bouton d'arrêt
3. Bouton d'entrée
4. Bouton de défilament vers le haut
5. Bouton de défilament vers le bas
6. Écran LCD
7. Bouton « GO » (Aller)
8. Boutons (4) de commande du mouvement motorisé
9. Couvercle de compartiment de pile (sur la base/support combiné - voir photo)
10. Prise combiné

Base de support intérieure (support au-dessous du combiné)

Tous les boutons sont lumineux pour l'utilisation nocturne.

Bouton marche/arrêt: Le bouton marche/arrêt sert à activer et à désactiver le dispositif de repérage d'étoiles informatisé Northstar. Il clignote ou émet des éclairs durant l'utilisation normale. Pour désactiver, il suffit de maintenir le bouton marche/arrêt enfoncé pendant trois secondes et de le relâcher. (Remarque: Le dispositif de repérage d'étoiles informatisé Northstar se désactive automatiquement au bout de 10 minutes d'inactivité).

Bouton de retour arrière: Il permet de naviguer jusqu'au niveau précédent dans le cadre des fonctions et/ou de revenir au niveau précédent d'entrée. Si, à un moment quel qu'il soit, vous voulez supprimer la voix, vous pouvez le faire en appuyant sur le bouton "Back" (retour arrière) du clavier de la télécommande.

Bouton d'entrée: Il permet d'effectuer certains droits de menu. En appuyant sur le bouton ENTER (entrée), Northstar avance au niveau choisi. Lorsqu'un nombre ou un nom d'objet apparait sur l'écran, vous pouvez aussi appuyer sur ce bouton pour entendre la voix décrire et afficher le texte déroulant de la description de l'objet.

Bouton de défilément vers le haut: Il permet de faire défiler vers le haut dans les divers menus de Northstar. Chaque fois que vous rencontrez une option de texte/nombre qui clignote, une pression sur le bouton de défilément affichera les divers choix dans ce menu. (Remarque: Pour sélectionner une option jusqu'à laquelle vous avez fait défiler, appuyez simplement sur le bouton ENTER (Entrée).)

Bouton de défillement vers le bas: Il permet de faire défillement vers le bas dans les divers menus de Northstar. Chaque fois que vous rencontrez une option de texte/nombre qui clignote, une pression sur le bouton de défillement affichera les divers choix dans

ce menu. (Remarque: Pour sélectionner une option jusqu'à laquelle vous avez fait défiler, appuyez simplement sur le bouton ENTER (Entrée).

Bouton "GO" (Aller): Il sert à centrer automatiquement n'importe quel objet qui apparait sur l'affichage à cristaux liquides. En appuyant sur ce bouton, le télescope cherche et suit automatiquement l'objet sélectionné jusqu'à ce qu'un autre objet soit sélectionné et que le bouton soit de nouveau enfoncé.

Boutons de commande du mouvement motorisé : Ces quatre boutons multidirectionnels permettent à l'utilisateur de contourner le système de poursuite et de déplacer le télescope, par commande manuelle des moteurs, vers un autre emplacement souhaité. Plus la durée de pression sur ces boutons est longue, plus le dispositif Northstar se déplace rapidement, jusqu'à atteindre sa vitesse maximum.

Affichage à cristaux liquides

L'affichage à cristaux liquides comporte deux lignes de seize caractères. Il est lumineux pour l'observation nocturne, tout comme les boutons.

Généralités sur les MODES de l'instrument

Exploration: Le mode Exploration de Northstar permet d'explorer les divers objets astronomiques classés par type d'objet. Ces objets se trouvent dans un ou plusieurs des types d'objets suivants: ciel lointain, planètes, constellations et étoiles. Chacun de ces sous-titres comporte aussi des sous-catégories d'objet sous la structure du menu. (Reportez-vous à l'arbre des menus pour obtenir la liste complète des fonctions et options de menus).

Tour du ciel: Le mode Tour du ciel de Northstar permet de faire un tour rapide des objets les plus brillants et les plus intéressants d'un mois donné de l'année. Si la date a ete entree dans le dispositif (se rapporter a l'etape 3 de la section « Alignment de Northstar pour la premiere fois »), le mode Tour du ciel passera automatquement a ce mois. Choisissez les objets en appuyant sur les fleches de defilement vers le haut ou vers le bas puis sur le bouton d'entree. Pour obtenir davantage d'informations sur un objet quel qu'il soit, appuyez sur le bouton ENTER (ENTREE) pendant que cet objet est affiche afin de voir le texte déroulant.

Télescope: Le mode Télescope de Northstar fournit des données en temps réel sur l'objet sur lequel le télescope est dirigé. Les coordonnées astronomiques d'ascension droite (RA), de déclination (DEC), d'altitude (ALT) et d'azimut (AZ) sont affichées simultanément. De plus, l'abréviation du nom de la constellation sur laquelle le télescope est dirigé apparait dans le coin inférieur droit.

Identification: Le mode Identification de Northstar permet d'identifier n'importe quel objet se trouvant dans le champ du téléscope. Des sous-catégories des différentes classes d'objets identifiables sont incluses ainsi qu'une option Identification quelconque.

Alignement de la Terre: Le mode Alignment de la Terre de Northstar permet d'aligner facilement le téléscope à l'aide d'information simple que les personnes non-astronomes connaissent. En entrant des renseignements simples tels que l'heure, la date, la ville, etc., une personne qui utilise le téléscope pour la première fois peut explorer, en quelques minutes, l'immense base de données d'objets astronomiques de Northstar.

Alignement d'étoiles: Le mode Alignment d'étoiles de Northstar permet d'aligner le téléscope en utilisant une certaine connaissance astronomique. En sachant où deux étoiles se trouvent dans le ciel, un utilisateur novice peut contourner l'entrée de la ville, de la date et de l'heure et commencer à utiliser rapidement la base de données de Northstar pour repérer d'étonnants objets célestes.

Alignement d'objets: Le mode Alignment d'objets de Northstar permet de préciser l'alignement du télescope durant la séance d'observation. Cela peut être très utile si le chien de la famille vient juste de bousculer le télescope qui se trouve désaligné. À l'aide de ce mode, vous pouvez centrer le télescope sur n'importe quel objet connu et besoinir le mode Alignment d'objet pour recaliberrrapidement l'alignement de Northstar et continuer à observer le reste de la soirée.

(REMARQUE: Assurez-vous de placer le téléscope sur une surface horizontale).

Étape 1:

Avant d'activer le télescope, retirez la télécommande. Lorsque vous activez le télescope, un message d'accueil oral et déroulant apparait:

BUSHNELL NORTHSTAR Vx. x (le numéro de version du logiciel d'exploitation)

À la suite de ce message, le téléscope effectue une vérification de diagnostic et met le tube de niveau par rapport à la monture.

Puis le menu par défaut apparait:

SELECT MODE

ALIGN EARTH ↑↓

Ce mode présuppose que, même si l'utilisateur du télescope l'emploie pour la première fois et ne connaît rien à l'astronomie, il peut réussir à aligner le télescope en quelques opérations simples. Une autre option est le mode « ALIGN STAR » [ALIGNEMENT D'ÉTOILES], qui requiert un peu plus d'expérience mais qui rapporte des résultats légèrement plus précis (décrit plus loin).

L'option ALIGNEMENT DE LA TERRE (ALIGN EARTH) clignote.

Appuyez sur ENTRÉE (ENTER) pour sélectionner l'option d'ALIGNEMENT DE LA TERRE.

REMARQUE: TOUT ARTICLE DE L'AFFICHAGE QUI CLIGNOTE EST UN CHOIX DE MENU. D'AUTRES CHOIX SONT DISPONIBLES EN UTILISANT LES BOUTONS DE DÉFILLEMENT VERS LE HAUT OU VERS LE BAS.

Étape 2: réglez l'heure

En se servant des boutons de DÉFILLEMENT VERS LE HAUT, VERS LE BAS et d'ENTRÈE, il est facile de régler la date. Chaque option qui clignote doit être changée et indiquer le chiffre ou le mois approprié. Une fois le nombre approprié affché, acceptez-le en appuyant sur ENTRÈE. Réglez alors l'options suivante qui clignote jusqu'à ce que l'heure (format de 24 h) et la zone hora soient enregistrées. Remarque: « _ST » indique l'heure standard et « _DT » indique l'heure d'été.

En se servant des boutons de DÉFILIMENT VERS LE HAUT, VERS LE BAS et d'ENTRÈE, il est facile de régler la date. Chaque option qui clignote doit être changée et indiquer le chiffre ou le mois approprié. Une fois le nombre approprié affché, acceptez-le en appuyant sur ENTRÈE. Réglez alors l'option suivante qui clignote jusqu'à ce que le jour, le mois et l'année soient enregistrés.

Étape 4: réglez le LIEU

L'écran suivant affiche :

ALIGN EARTH

CITY ↑ ↓

LA VILLE (CITY) clignote. En appuyant sur le bouton d'ENTRÉE, l'affichage passe à:

COUNTRY

U. S. A. ↑↓

Le pays clignote.

Alignement de Northstar pour la première fois (suite)

En se servant des boutons de DÉFILLEMENT VERS LE HAUT, VERS LE BAS et d'ENTRÉE, il est facile de sélectionner le PAYS. Quand le pays approprié est affiché, appuyez sur le bouton d'ENTRÉE et sélectionnez la ville la plus proche du lieu où vous vous trouvez en appuyant sur le bouton d'ENTRÉE quand elle est affichée.

REMARQUE: CHOISISSEZ LA VILLE LA PLUS PROCHE DE VOTRE LIEU D'OBSERVATION. IL NE SAGIT PAS D'UNE OPÉRATION ESSENTIELLE ET L'ALIGNEMENT PEUT ÊTRE RÉAJUSTÉ AUTOMATIQUEMENT À MESURE QUE NOUS PROGRESSONS

ETAPE 5: Choisissez et centrezunetoile

Une fois vous VILLE entree, le message déroulant suivant indique CENTER STAR 2 [CENTRER L'ETOILE 2] puis d'appuyer sur ENTER [ENTRER]

Cela signifie que vous devrez choisir dans la liste le nom de votre « étoile guide », puis la centrer dans le champ du télescope (en déplaçant celui-ci à la main ou à l'aide des boutons de commande du moteur) et appuyer sur ENTER [ENTRER].

Il se peut que vous vous demandiez pourquoi le message se rapporte à l'« ÉTOILE 2 » et non pas à l'« ÉTOILE 1 ». C'est que nous utilisons le mode le plus rapide et simple à régler, l'ALIGN EARTH [ALIGNEMENT DE LA TERRE], qui ne demande que de repérer et centrer une seule étoile (à la différence du mode ALIGN STAR [ALIGNEMENT D'ÉTOILES] où il faut en repérer deux). Lorsque vous entrez l'heure, la date, le pays et la ville, c'est-à-dire des données ayant essentiellement remplacé la fonction de repérage de l'« ÉTOILE 1 », vous êtes en train d'utiliser des informations terrestres.

Si vous êtes dans l'hémisphère nord, l'étoile la plus facile à repérer et à utiliser par un astronomom novice est probablement l'une des plus lumineuses de la célèbre constellation de la « Grande Ourse », tel que montré ci-dessous. Comme vous devez sûrement le savoir, les étoiles composant la Grande Ourse se trouvent près de l'étoile Polaire, appelée également étoile du Nord, qui est l'étoile située au centre du ciel nocturne (ou près) et que l'on voit juste au-dessus de nous. (Notez que selon la période de l'année, la Grande Ourse peut apparaître à l'envers dans le ciel ou dans des positions différentes de celle montrée ci-dessous) On peut

Alignement de Northstar pour la première fois (suite)

tracer une ligne imaginaire en partant de la Grande Ourse directement vers l'étoile Polaire, en passant par Merak et Dubhe (elle représente environ 5 fois la distance reliant ces deux « pointeurs »).

Étant donné que Merak, Dubhe et Mizar sont des étoiles lumineuses et relativement faciles à repérer, vous pourriez essayer avec l'une d'elles. Si vous êtes dans l'hémisphère sud, où la « Grande Ourse » n'est pas visible, vous pouvez utiliser le mode d'ALIGNEMENT DE LA TERRE en CHOISSANT une étoile de votre gré dans la liste qui apparait sur l'affichage, d'étoiles visibles dans libre région. Les chartes des étoiles qui se trouvent à la fin de ce manuel peuvent également être utiles pour désirer une étoile.

Utilisez les boutons de défilement UP/DOWN [VERS LE HAUT / VERS LE BAS] pour trouver le nom de l'étoile que vous avez sur l'affichage. L'affichage montrera également deux chiffres avec des flèches verticale et horizontale, indiquant de façon approximative dans quelle direction, et combien, le télescope doit être déplacé pour régler l'étoile au centre du champ visuel du télescope. En appuyant sur « GO » [ALLER], les moteurs déplaceront le télescope vers une position tout au moins approximative (même si vous n'avez pas encore terminé le processus d'alignement, cela peut vous permettre de vous situer dans la région générale du ciel). Les chiffres à côté des flèches de position devraient être désormais plus proches de « 0 » (quand ils sont à moins de 10, les flèches seront de « décimale » et chaque chiffre est affiché avec une plus grande précision (« 8 flèche 4 » indique 8,4). Vous pouvez désormais utiliser le chercheur à point rouge du télescope pour cibler avec une plus grande précision l'étoile que vous avez désignée (une dans la Grande Ourse). Ensuite, en regardant dans l'oculaire, centrez l'étoile dans le champ visuel en déplaçant le télescope à la main ou à l'aide des boutons de commande du mouvement motorisé. Une fois que l'étoile est centrée, appuyez sur ENTER [ENTRER].

Une fois cette étape accomplie, vous verrez un affichage qui indique :

ALIGN COMPLETE

RATING ****

(Remarque: Plus il y a d'étoiles sur la seconde ligne de l'affichage, moins c'est; 5 au maximum). Si le classement est très faible, il se peut que vous deviez trouver et centrer une étoile différente pour moins ajuster l'alignement)

Remarque: SI UN OBJECT SE TROUVE SOUS L'HORIZON (OU VOUS NE POURREZ PAS LE VOIR), L'AFFICHAGE FERA APPARAITRE PÉRIODIQUEMENT LE MOT « HORIZON ».

Étape 6: explorer le CIEL nocturne!

Après l'ALIGNEMENT DE LA TERRE, l'affichage indique :

SELECT MODE

EXPLORE

Sélectionnez EXPLORE (EXPLORATION) en appuyant sur ENTER (ENTRÉE). Utilisez les boutons de Défilement VERS LE HAUT et VERS LE BAS pour voir les choix de menus qui clignotent. Choisissez PLANET (PLANÉTES). Ce sont les plus intéressantes. Même si vous utilisez le téléscope pour la première fois, les PLANÉTES sont fascinantes.

Appuyez sur ENTRÉE quand l'affichage indique :

EXPLORE

PLANET

Ceci vous amène à la liste des objets appelés PLANÉTÉS. En utilisant les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS, vous pouvez explorer plusieurs objets de la liste.

PLANET

JUPITER ↑↓

Appuyez sur ENTREE pourCHOISIR LA PLANETE que vous souhaitez observer. L'affichage indique alors :

PLANET

-120 ↑52 JUPITER

REMARQUE: SI UN OBJECT SE TROUVE SOUS L'HORIZON, L'AFFICAGE FAIT APPARAITRE PÉRIODIQUÉMENT LE MOT "HORIZON."

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS pour voir les autres PLANÉTÉS de la liste.

Notez que l'affichage indique la direction de chaque objet. Et si l'utilisateur qui se sert du télescope pour la première fois souhaite en apprendre davantage sur un objet? Ne serait-il pas intéressant de savoir ce qu'est l'objet avant de déplacer le télescope?

Appuyez sur ENTREE quand :

PLANET

-120 ↑52 JUPITER

Une autre PLANÉTE est affichée. Un message déroulant indique alors les coordonnées de l'objet, sa luminosité, sa grosseur, son nom correct, la constellation dans laquelle il se trouve et en donne une brève description. Pour JUPITER, c'est :

Imaginons maintenant que vous êtes un parent qui essaye d'épater ses enfants (ou vice versa). Au bout de dix minutes de votre première séance d'observation, vous êtes déjà en train d'apprendre l'astronomie. C'est un merveilleux outil éducatif!

Pour trouver l'objet, il suffit d'appuyer sur le bouton "GO" et l'objet doit apparaître dans l'oculaire du télescope!

À chaque pression du bouton BACK (RETOUR ARRIÈRE), vous revenez au niveau précédent. Appuyez trois fois sur le bouton pour revenir au menu du niveau principal. L'affichage indique :

SELECT MODE

EXPLORE ↑↓

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS pour désir

SELECT MODE

SKY TOUR ↑↓.

Appuyez sur ENTRÉE.

Ce mode vous emmène faire le tour des objets les plus intéressants et les plus brillants chaque mois. Si vous avez effectué ALIGN EARTH (ALIGNEMENT DE LA TERRE) et si la date a été enregistrée, le télescope passe automatiquement au mois en cours. Vous ne savez pas ce que sont certains de ces objets obscurs et ce que les abréviations signifient ? Il suffit d'appuyer sur ENTER (ENTRÉE) pour avoir plus de détails.

Appuyez sur le bouton de RETOUR ARRIÈRE pour revenir au menu principal:

SELECT MODE

SKY TOUR ↑↓.

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS jusqu'à ce que l'affichage indique:

SELECT MODE

IDENTIFY

Appuyez sur ENTREE.

Ce mode passe par défaut au niveau

IDENTIFY ANY

Le choix de cette option à l'aide de la touche ENTRÉE permet d'IDENTIFIER l'objet en cours d'observation OU l'objet le plus proche de l'endroit où le télescope est dirigé. Il existe aussi des options pour désirir d'autres types de menus IDENTIFY (IDENTIFICATION). Ceux-ci permettent d'IDENTIFIER les AMAS D'ÉTOILES, NÉBULEUSES, etc. les plus proches de la position en cours du télescope.

Pour sélectionner le mode final, appuyez sur ENTRÉE à l'affichage :

SELECT MODE

L'affichage indique approximativement :

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

Le mode TELESCOPE (TELESCOPE) fournit des informations dynamiques en temps réel sur la position en cours de l'instrument, en coordonnées astronomiques. Il est possible de se familiariser avec ce mode en déplaçant le téléscope. Notez l'abréviation à trois lettres à la partie inférieure droite de l'affichage. L'affichage indique de manière dynamique la CONSTELLATION vers laquelle le téléscope est dirigé. Dans ce mode, ces noms sont abréviés. Les définitions des abréviations figurent à l'annexe de ce manuel.

Facultatif: utilisant du mode d'alignement d'étoiles (méthode d'alignement sur deux étoiles)

Ce mode requiert que vous repériez et centriez deux étoiles au lieu d'une seule, ce qui peut demander un peu plus de temps et d'expérience. Cependant, cela fournira un fonctionnement et des instructions plus précises et plus appropriées pendant que vous continuez à utiliser votre téléscope Northstar. C'est aussi utile si vous êtes dans un endroit éloigné et que vous ne pouvez pas tracer une ville à proximité dans la liste, à partir du mode ALIGN EARTH [ALIGNEMENT DE LA TERRE].

Pour utiliser le mode d'ALIGNEMENT D'ÉTOILES, après la mise sous tension du téléscope et l'affichage du message SELECT MODE [SELECTIONNER LE MODE] suivant le message d'accueil, appuyez sur DOWN [VERS LE BAS] pour sélectionner ALIGN STAR. Appuyez sur ENTER [ENTRER]. Le message change à ALIGN STAR 1 [ALIGNEMENT DE L'ÉTOILE 1].

À l'aide des chartes des étoiles (une charte par saison, hémisphères nord et sud), CHOISEZ une étoile à repérer (dans un des groupes de constellations p. ex.) et utilisez les boutons UP/DOWN pour en trouver le nom dans la liste qui s'affiche. L'affichage montre également deux chiffres avec des flèches en position verticale et horizontale. Appuyez sur « GO » [ALLER] pour déplacer le téléscope dans une position plus ou moins prés de l'étoile. Utilisez maintainant le recherche a point rouge du téléscope pour cibler avec une plus grande précision l'étoile que vous avez besoinie. Ensuite, en regardant dans l'oculaire, centrez l'étoile dans le champ visuel en déplaçant le téléscope à la main ou à l'aide des boutons de commande du mouvement motorisé).

Une fois que votre première étoile est centrée, appuyez sur ENTER [ENTRER]. L'affichage change à « ALIGN STAR 2 » [ALIGNEMENT DE L'ÉTOILE 2]. Sélectionnez une autre étoile dans la liste (en utilisant encore une fois les chartes des étoiles fournies pour référence) et procédez de même pour la deuxième étoile. Une fois cette étape complétée, vous verrez un affichage qui indique:

ALIGN COMPLETE [ALIGNEMENT TERMINÉ]

(Remarque: Plus il y a d'étoiles sur la seconde ligne de l'affichage, plus c'est; 5 au maximum)

Le télescope est maintenant aligné et prêt pour être utilisé. L'affichage indiquera de nouveau SELECT MODE [SELECTIONNER LE MODE]. Veuillez vous rapporter aux instructions et suggestions fournies dans l'étape 6 : « Explorer le ciel nocturne ». Par exemple, vous pourriez démarrer en choisisant le mode EXPLORE [EXPLORATION], puis en choisisant PLANET [PLANÈTE] si vous êtes nouveaux dans le monde de l'astronomie.

HÉMISPHÈRE NORD / PRINTEMPS

HÉMISPHÈRE NORD / AUTOMNE

HÉMISPHÈRE SUD / PRINTEMPS

HÉMISPHÈRE SUD / AUTOMNE

Abréviations des constellations

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Cruz (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Référence additionnelle

Pour des questions d'espace, nous avons choisi de ne pas inclure la liste complète des 20 000 objets célestes programmés dans la base de données de votre télescope NorthStar, dans le présent manuel. Néanmoins, la liste complète d'étoiles et les listes d'objets Messier entières qui sont comprises dans la base de données du télescope sont disponibles en ligne sur www.bushnell.com/manuals/telescopes pour votre référence.

Garantie à VIE limitée du télescope

Votre télescope Bushnell® est garanti exempt de défauts de matériaux et de fabrication pendant la durée de vie de son premier propriétaire. La garantie à vie limitée traduit notre confiance dans les matériaux et l'exécution mécanique de nos produits et représente pour vous l'assurance de toute une vie de service fiable.

Si votre télescope contient des composants électriques, ces composants sont garantis exempts de defaults de matières et de fabrication pendant deux ans après la date d'achat.

Au cas où un default apparaitrait sous cette garantie, nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu'un d'autre qu'un centre de réparation agrée par Bushnell.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des articles indiqués ci-dessous:

1) un chèque ou mandat d'une somme de 15,00 $ US pour couvrir les frais d'envoi et de manutention 2) le nom et l'adresse pour le retour du produit 3) une description du défaut constaté 4) la preuve de la date d'achat 5) Le produit doit être emballé soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport ; envoyez-le en port payé, à l'adresse indiquée ci-dessous:

Aux États-Unis, envoyez à

Au CANADA, envoyez à :

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au :

Bushnell Germany GmbH

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d'autres droits qui varient selon les pays.
