BODART & GONAY PHENIX 860C - Cheminée insert BODART & GONAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée insert
Marque	BODART & GONAY
Modèle	PHENIX 860C
Puissance nominale	10 à 12 kW
Combustible utilisé	Bûches de bois sec (feuillus), bûches de copeaux de bois compressés, briquettes
Diamètre sortie de fumée	250 mm (raccordement 230 mm)
Nombre de sorties d'air chaud	4 x ∅ 125 mm
Charge de bois maximale (allure max)	5 kg/heure
Charge de bois maximale (allure réduite)	10 kg en une fois
Poids de l'appareil	192 kg
Alimentation électrique (option ventilateur)	230 VAC, 50 Hz, fusible 1.25 A
Puissance électrique du ventilateur	77 W
Débit maximum de la ventilation	450 m³/h
Garantie structure	6 ans
Garantie pièces amovibles	2 ans
Garantie ventilateur et variateur	1 an
Entretien courant	Vider les cendres, nettoyer la vitre avec produit adapté, ramoner la cheminée au moins 1 fois par an
Sécurité	Ne pas utiliser de liquides inflammables, ne pas laisser la porte entrouverte en permanence, distance de sécurité au sol de 80 cm
Pièces d'usure	Vitre, plaques en vermiculite (non garanties)
Réparabilité	Pièces de rechange disponibles : briques, plaques, chicanes, porte, etc.

FOIRE AUX QUESTIONS - BODART & GONAY PHENIX 860C BODART & GONAY

Comment allumer correctement le foyer PHENIX 860C ?

Placez le doseur d'air en ouverture maximum (vers la droite). Disposez un allume-feu ou du papier journal froissé à l'avant, complétez avec du petit bois d'allumage au milieu. Déposez 2 à 4 bûches fendues sur les côtés. Enflammez et abaissez la porte à 4-5 cm du bas. Ne jamais utiliser de liquides inflammables. Une fois la vitre chaude et les belles flammes établies, fermez complètement la porte.

Pourquoi ma vitre se salit-elle rapidement ?

Les causes possibles sont : une mauvaise étanchéité de la porte (vérifiez le réglage), un bois trop humide, une allure de feu trop faible, ou un tirage inadéquat (trop fort ou trop faible). Utilisez du bois sec ayant séché au moins 2 ans et privilégiez les feuillus.

Quelle est la charge de bois maximale autorisée ?

En allure réduite (doseur d'air fermé), la charge maximale est de 10 kg en une fois. En allure maximum (doseur d'air ouvert), ne dépassez pas 5 kg par heure. Une charge excessive diminue le rendement et peut endommager l'appareil.

Comment entretenir la porte et les arbres de guidage ?

Si la porte devient difficile à manœuvrer, graissez les arbres de guidage avec une graisse haute température au silicone (disponible chez B&G). N'utilisez pas d'autres graisses, car elles se dessècheraient et bloqueraient le chariot. Nettoyez les surfaces avant application.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte et le doseur d'air. Fermez également le modulateur de tirage s'il y en a un. Cela privera le feu d'oxygène et limitera les dégâts. Appelez les pompiers si nécessaire.

Puis-je utiliser du bois résineux ?

Il est déconseillé d'utiliser du bois résineux car il brûle vite et produit beaucoup de suie, ce qui encrasse la vitre et le conduit. Privilégiez les feuillus comme le charme, le hêtre ou le chêne. Les bûches de copeaux compressés et les briquettes sont également autorisées.

Comment nettoyer la vitre ?

Utilisez un produit nettoyant spécial comme BG Clean (exempt de soude caustique). Vaporisez au centre de la vitre froide, étalez avec un chiffon ou du papier absorbant. Ne nettoyez jamais une vitre chaude. N'utilisez pas de produits abrasifs ou acides, surtout sur la partie noire (screen).

La fonction ventilation est-elle obligatoire ?

Si votre appareil est équipé d'un ventilateur (option), il doit être allumé lorsque le foyer fonctionne pour évacuer la chaleur et protéger l'appareil. En cas de panne de courant, faites des feux raisonnables pour éviter la surchauffe. Si la ventilation n'est pas installée, utilisez la convection naturelle avec 4 sorties d'air chaud ouvertes.

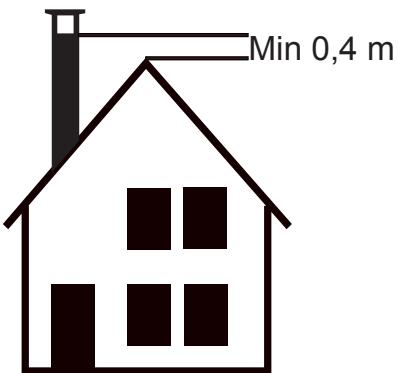

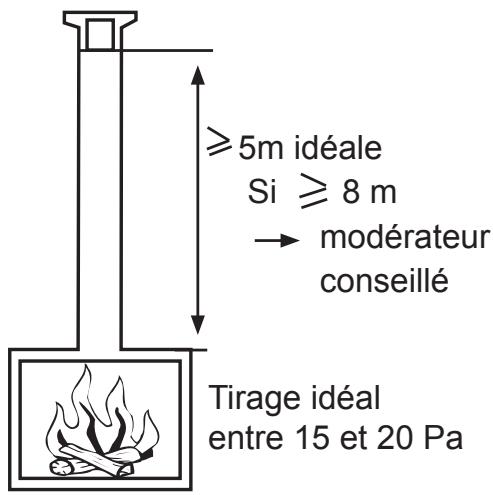

Quelle est la hauteur minimale du conduit de fumée ?

La hauteur minimale entre le raccordement et le dessus de la souche est de 5 mètres pour un foyer pouvant fonctionner en porte ouverte. Le conduit doit être isolé thermiquement et permettre le ramonage. Ne raccordez qu'un seul appareil par conduit.

Quelles sont les conditions de garantie ?

La structure générale est garantie 6 ans, les pièces amovibles 2 ans, le ventilateur et variateur 1 an. La vitre et les plaques en vermiculite ne sont pas garanties. La garantie est annulée en cas de non-respect des instructions de la notice. Conservez votre facture d'achat.

MODE D'EMPLOI BODART & GONAY PHENIX 860C BODART & GONAY

Notice d'utilisation et d'entretien

BODART &GONAY

Nous tenons à vous féliciter pour l'acquisition de votre appareil Bodart & Gonay. Nous sommes heureux de constater que votre choix s'est porté sur un produit de qualité entièrement conçu et réalisé par notre société.

Afin d'utiliser au mieux votre nouvel appareil, nous vous conseillons vivement de lire attentivement et de conserver cette notice.

Conservez précieusement votre preuve d'achat, c'est elle qui servira à déterminer le délai de la garantie.

Nous vous souhaitons beaucoup de plaisir et de chaleur autour de votre foyer Bodart & Gonay.

Le Service Clientèle

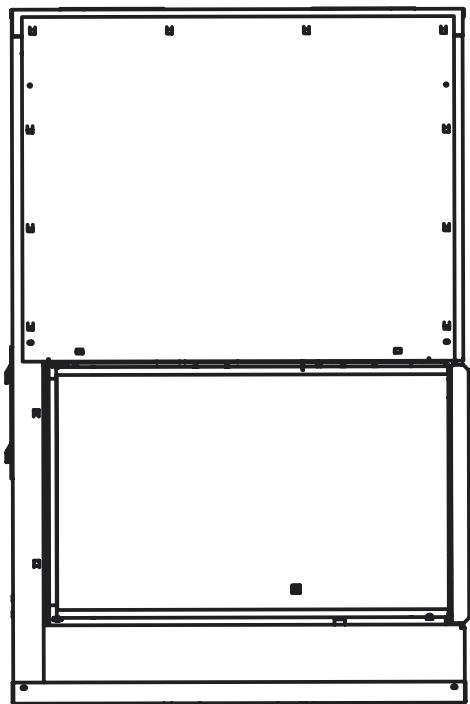

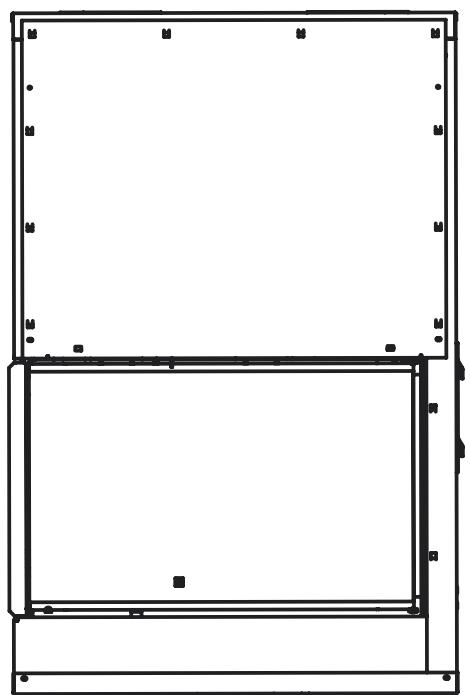

(a compléter par l'installateur) APPAREIL TYPE PHENIX II REFERENCES: 47B86BD PHENIX 860C (droit) 47B86BG PHENIX 860C (gauche) DATE D'ACQUISITION:..../..../.... NUMERO DE SERIE:

(visible sur l'étiquette d'identification du foyer, voir page 5 n°16 description des éléments)

• DISTRIBUTEUR:

Nom

Rue/N°

Commune

Code postal

Tél.

Remarque:

Votre fournisseur est le spécialiste que BODART & GONAY a choisi pour le représenter dans notre région.

Pour votre sécurité et votre satisfaction, nous vous conseillons de lui confier la réalisation de votre installation.

Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l'installation et l'utilisation de l'appareil. NBN 61-002 (2005) Belgique.

Si toutefois vous désirez assumer vous-même cette exécution, pour vous éviter toute surprise, permettez-nous de vous recommander de :

• vous référer aux termes de notre convention de garantie,
• prendre conseil auprès de votre fournisseur.

Concernant l'installation, dans l'impossibilité d'aborder toutes les particularités que peuvent compter tous les cas d'espace, nous nous limiterons aux points les plus importants.

L'appareil répond aux normes EN 13229*.

Recommandations

1. Transport 4 2. Installation 4
2. Combustible 4
3. Premier feu 4
4. Options 4

1. Utilisation

1.1. Description des éléments 5 1.2. Chicanes 5 1.3. Ouverture - fermeture du foyer 5 1.4. Conduit du feu 6

1.4.1 Doseur d'air 6 1.4.2 Allumage 7 1.4.3 Allure réduite 7 1.4.4 Allure maximum 7 1.4.5 Feu ouvert 7

1.5. Option : Ventilateur et variateur de vitesse 8

2. Entretien

2.1. Entretien courant 9 2.2. Entretien annuel 10

3. Garantie 11 4. Anomalies de fonctionnement 12

NOTICE d'installation

1. Caractéristiques 15

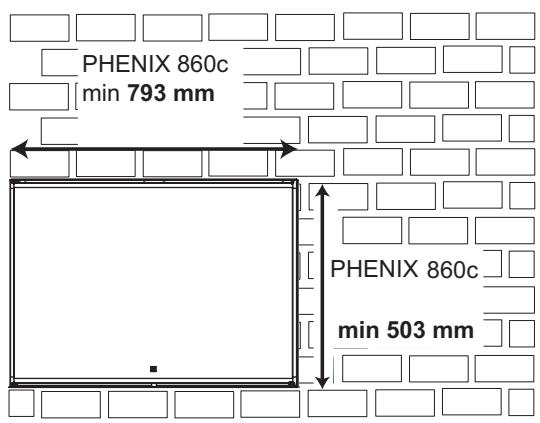

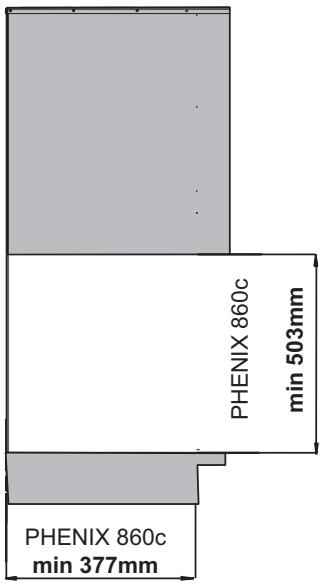

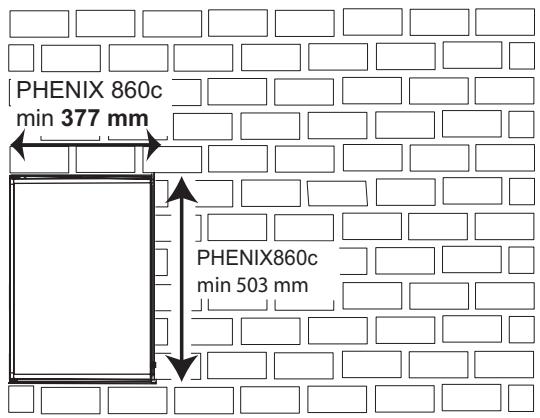

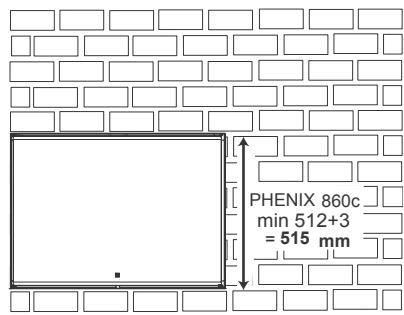

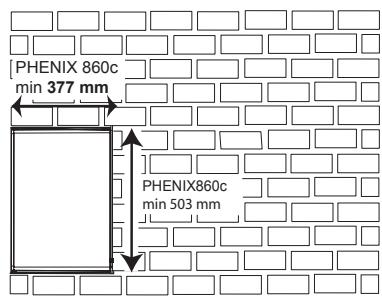

2. Dimensions d'encastrement 17

2.1. Foyer 17 2.2. Ventilation 17 2.3. Cadre 17

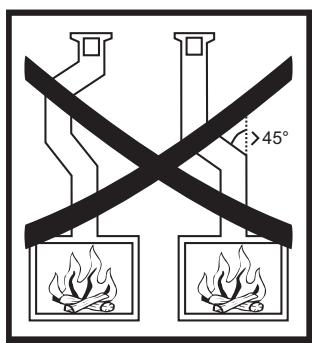

1. Conduit de fumée 18 4. Amenée d'air extérieur 19

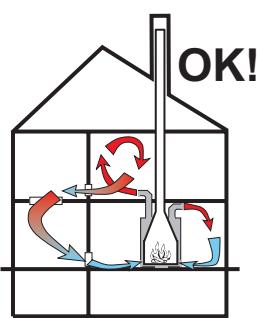

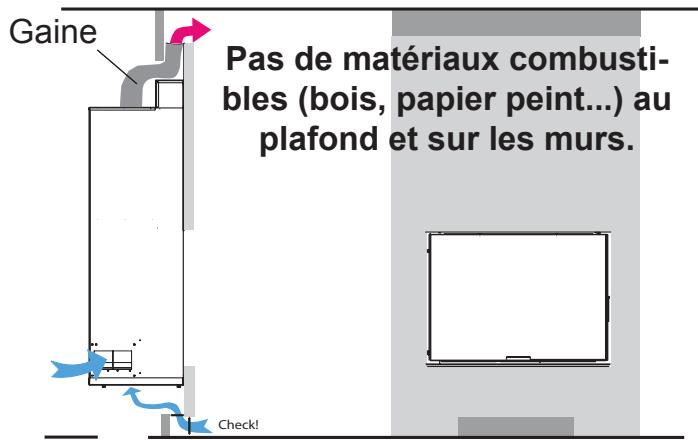

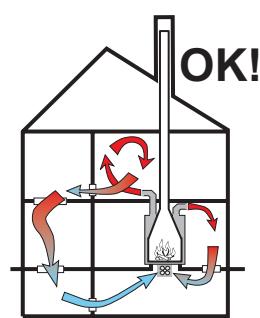

2. Circuit d'air de convection 20

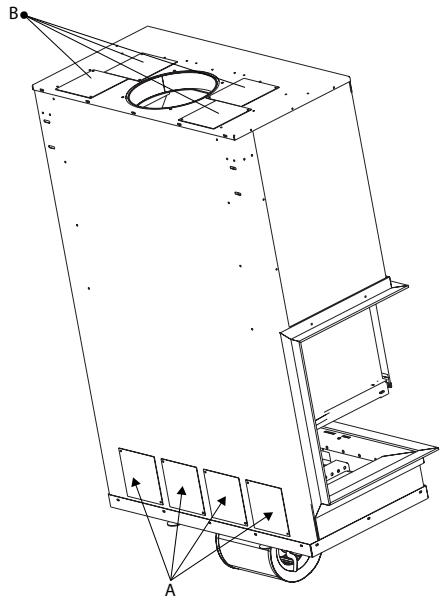

5.1. Conduit d'air 20 5.2. Convection naturelle 21 5.3. Convection forcée 21

1. Installation 21

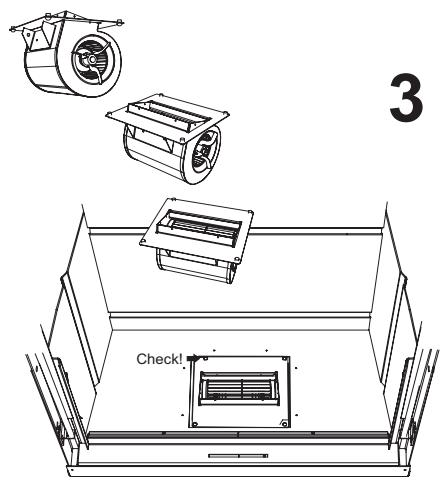

6.1. Placement du foyer 22 6.2. Ventilateur et variateur (option) 22 6.3. Cadre (option) 23

1. Pièces de rechange 24
2. Check list 28

2. Installation

1. Il est absolument impératif que le foyer soit parfaitement à niveau (références: côté avant et bord avant du corps de chauffe).

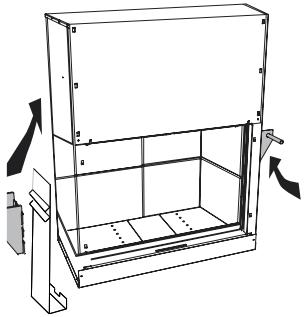

2. Dévisser les 4 vis de la façade avant et enlever celle-ci.
3. Couper le collier-élastique qui se trouve autour du contrepoids et de la potence.
4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée/descente).
5. Ouvrir les sorties d'air chaud et éventuellement les entrées d'air chaud pour une convection naturelle (voir page 20 & 21).
6. Après le raccordement de la cheminée, nous vous conseillons de mettre à feu le Phenix (porte ouverte et porte fermée) avant fermeture de la cheminée décorative.

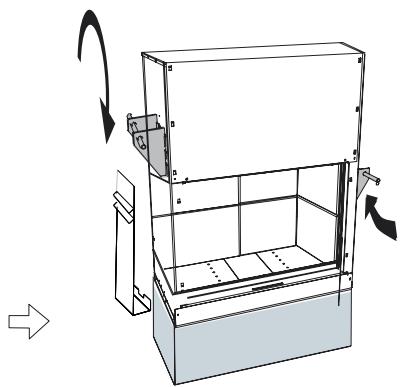

7. Il est possible de sortir les caches de finition pour faciliter la pose de finition de la cheminée décorative. Toujours enlever ou mettre les caches de finition porte descendue!

Il est impératif que les caches latéraux restent toujours démontables.

3. Combustible

Cet appareil brûle du bois (sec) en bûches ainsi que des bûches de copeaux de bois compressés.

Ne pas charger trop de bois en une fois.

Il est également possible d'utiliser des briquettes.

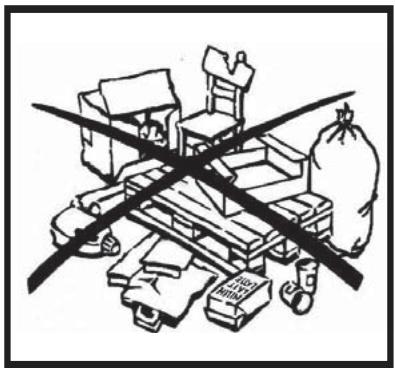

En effet, cas cet appareil ne peut être utilisé comme incinérateur!

4. Le premier feu

Le premier feu réalise la cuisson de la peinture, ce qui provoque un dégagement de fumée.

Aérez la pièce!

Ne pas toucher la peinture tant que le foyer n'est pas refroidi car dans un premier temps, elle se ramollit, pour après durcir définitivement.

5. Options

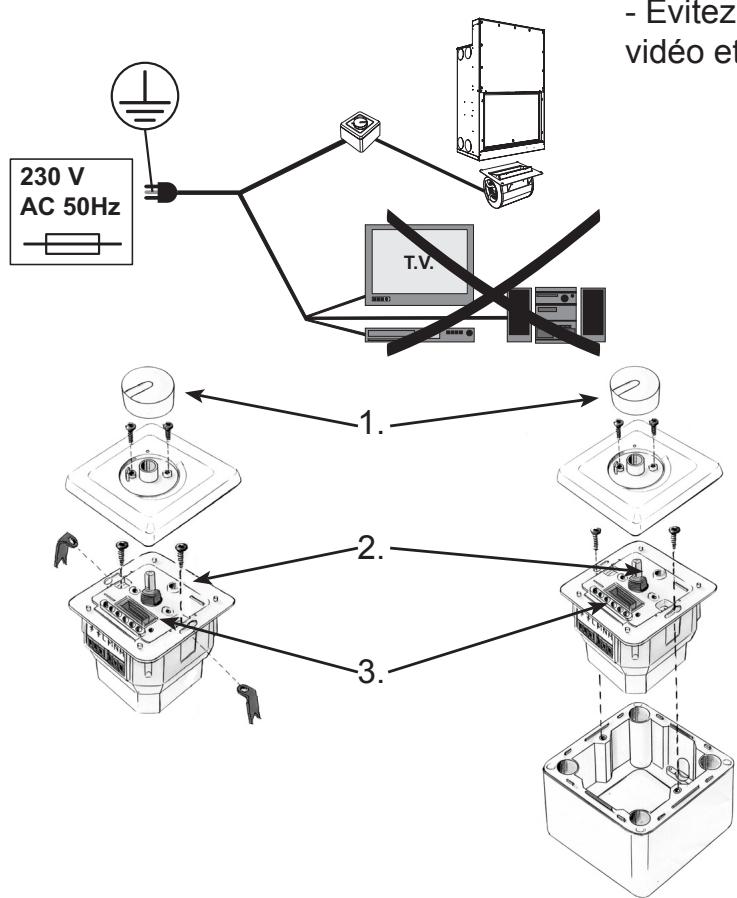

1. Ventilateur et variateur doivent'être en fonctionnement s'il y a du feu dans le foyer. (Notice d'installation page 17)

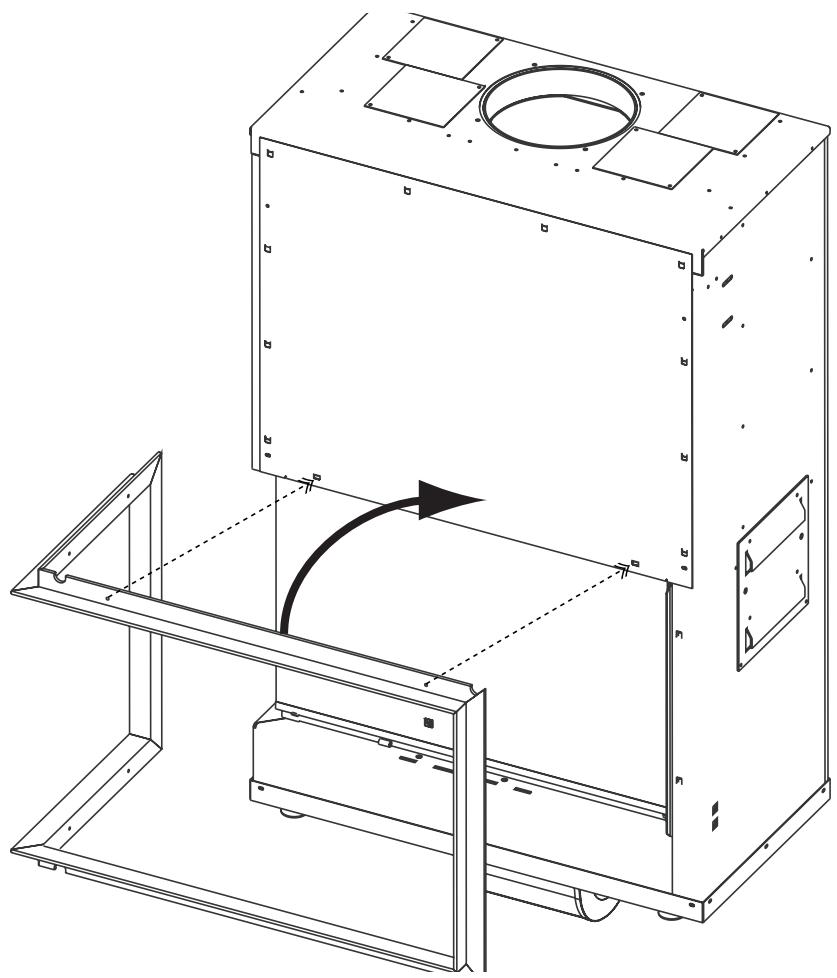

2. Cadre: Installer le cadre avant la maconnerie! (Notice d'installation page 17)

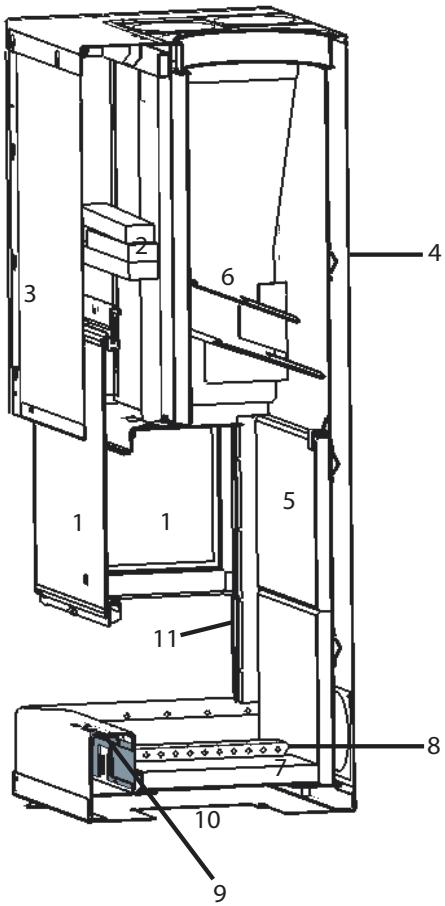

1.1. Description des éléments

1. Porto
2. Contrepoids et potentielle
3. Façade de carrosserie
4. Carrosserie
5. Plaques de paroi
6. Chicanes
7. Briques de fond
8. Canaux d'air
9. Doseur d'air
10. Trappe de ventilation
11. Arbre de guidage

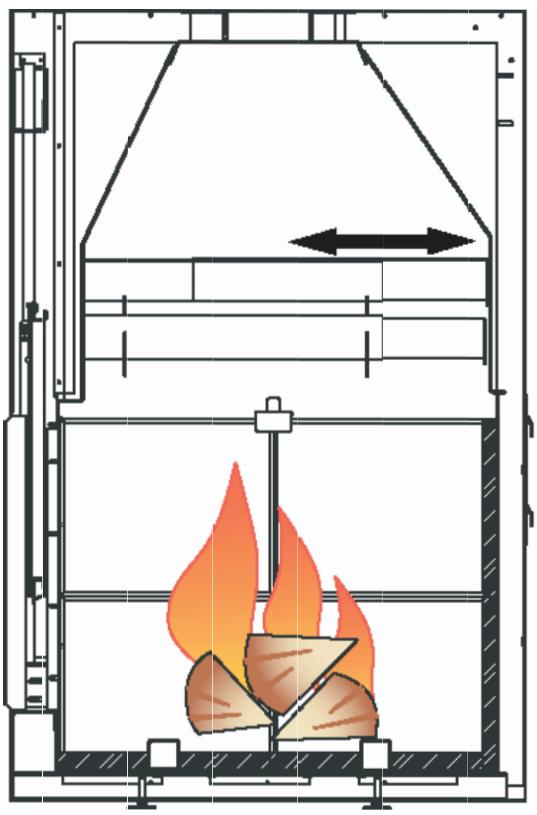

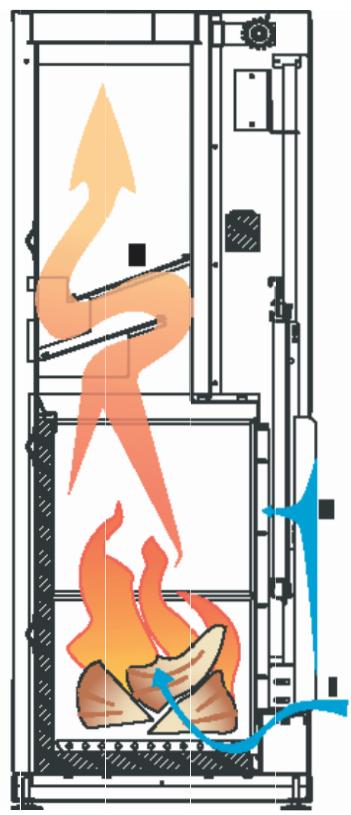

1.2. Principe des chicane

1. Air primaire de combustion.
2. Air secondaire de désenfumage et post-combustion.
3. Chicanes pour ralentir le passage des fumées et permettre une combustion secondaire optimale.

1.4. Conduite du feu

La qualité du bois est primordiale pour le fonctionnement optimal du foyer. Le rendement, la puissance de chauffe et la propreté de la combustion en dépendent.

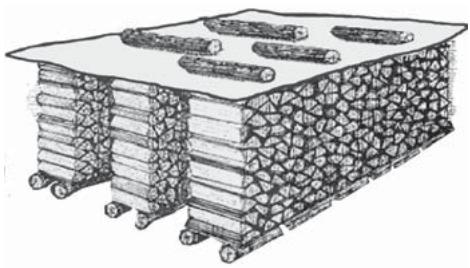

Un bois de qualité est un bois sec ayant séché au moins 2 ans sous abri ventilé.

Privilégier les bûches de feuillus au détriment des résineux ayant tendance à brûler vite en produisant beaucoup de suie. Par ordre de préférence : le charme, le hêtre, le chêne...

Il est possible d'utiliser des bûches de copeaux de bois compressés ainsi que des briquettes.

Une charge de bois excessive entraine:

• une diminution du rendement et une augmentation de la consommation de bois;
• une importante perte de chaleur par la cheminée;
• un vieillissement prématuré du foyer.

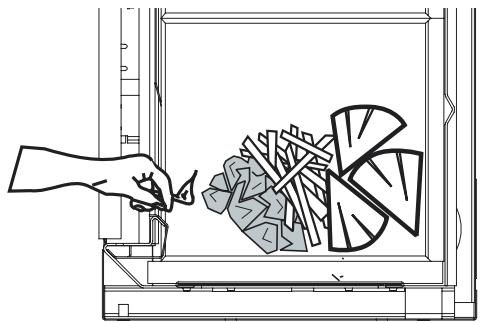

1.4.2. Allumage

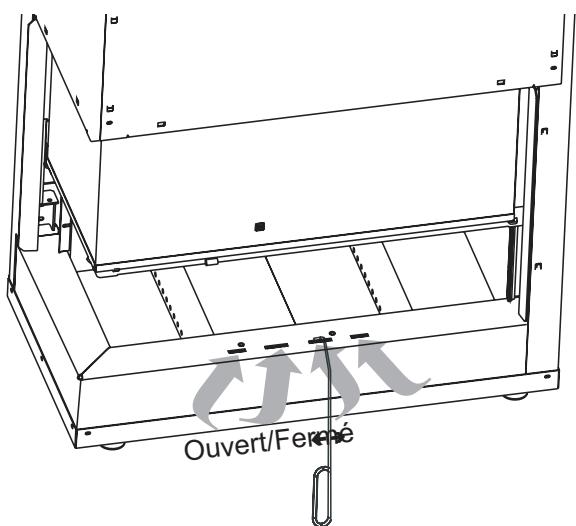

1. Placer le doseur d'air en ouverture maximum (vers la droite)
2. À l'avant, déposer allume-feu ou papier journal chiffonné.

Compléter avec du petit bois d'allumage, au milieu.

L'utilisation de liquides inflammables est interdite.

Déposer 2-4 bûches fendues (selon la taille) à l'arrête.

1. Mettre à feu et descendre la porte à 4-5 cm du bas.
2. Pour éviter la condensation des fumées sur la vitre et faciliter le démarrage, il faut laisser la porte entrouverte pendant l'allumage (à 4-5 cm de la fermeture complète).
3. ATTENTION! Ne pas laisser la porte entrouverte en permanence, sous peine d'endommager la porte.
4. Dès qu'il y a de belles flammes et que la vitre est chaude, fermer complètement.
5. Il est impératif d'utiliser la ventilation si celle-ci est installée.
6. Pour éviter de souffler de l'air froid, démarrer la ventilation 10 à 15 minutes après l'allumage.

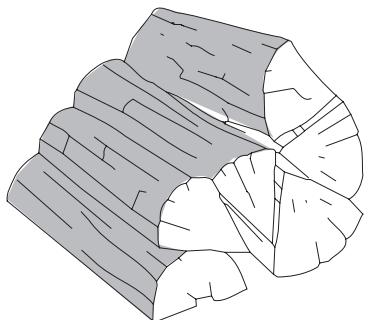

1.4.3. Allure réduite

La charge maximale autorisée en une fois en allure réduite (doseur d'air fermé) est de 10 kg pour PHENIX 860C.

Choisir de préférence des buches de très grosse section.

Une telle charge ne peut être utilisée qu'à une allure réduite (doseur

d'air fermé), afin d'obtenir un feu de longue durée.

L'emplacement parallèle des bûches favorise un feu de longue durée. Recharger lorsqu'il ne reste que des braises, juste après la disparition des dernières flammes.

Une combustion ralentie ne peut se faire que sur un important lit de braises.

ATTENTION! Ce type de combustion donne de très mauvais rendements et pollue. En effet, l'utilisation permanente en allure réduite peut, par condensation, provoquer une accumulation de suies dans la cheminée. Cela augmente le risque de feu de cheminée et favorise le salissement de la vitre.

1.4.4. Allure maximum

La charge maximale autorisée en allure maximum (doseur d'air ouvert) est de 5 kg/heure pour PHENIX 860C.

C'est avec un feu dynamique suffisamment approvisionné en bois sec que l'on obtient le meilleur rendement, un intérieur propre et une vitre propre.

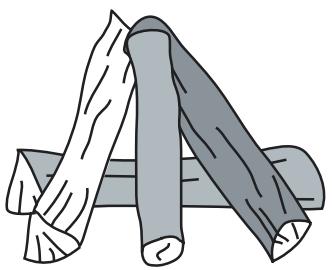

1.4.5. Feu ouvert

Afin de constituer une réserve de braises suffisante à la poursuite de la combustion en feu ouvert, il est recommandé de débuter porte fermée, pour que le foyer soit chaud et la combustion du bois bien lancée.

Pour de belles flammes, empiler 2-3 bûches en quinconce.

À chaque rechargement, si le bois n'est pas suffisamment sec, il peut se produire des émissions importantes de fumées. Dans ce cas, il est conseillé de fermer momentanément la porte.

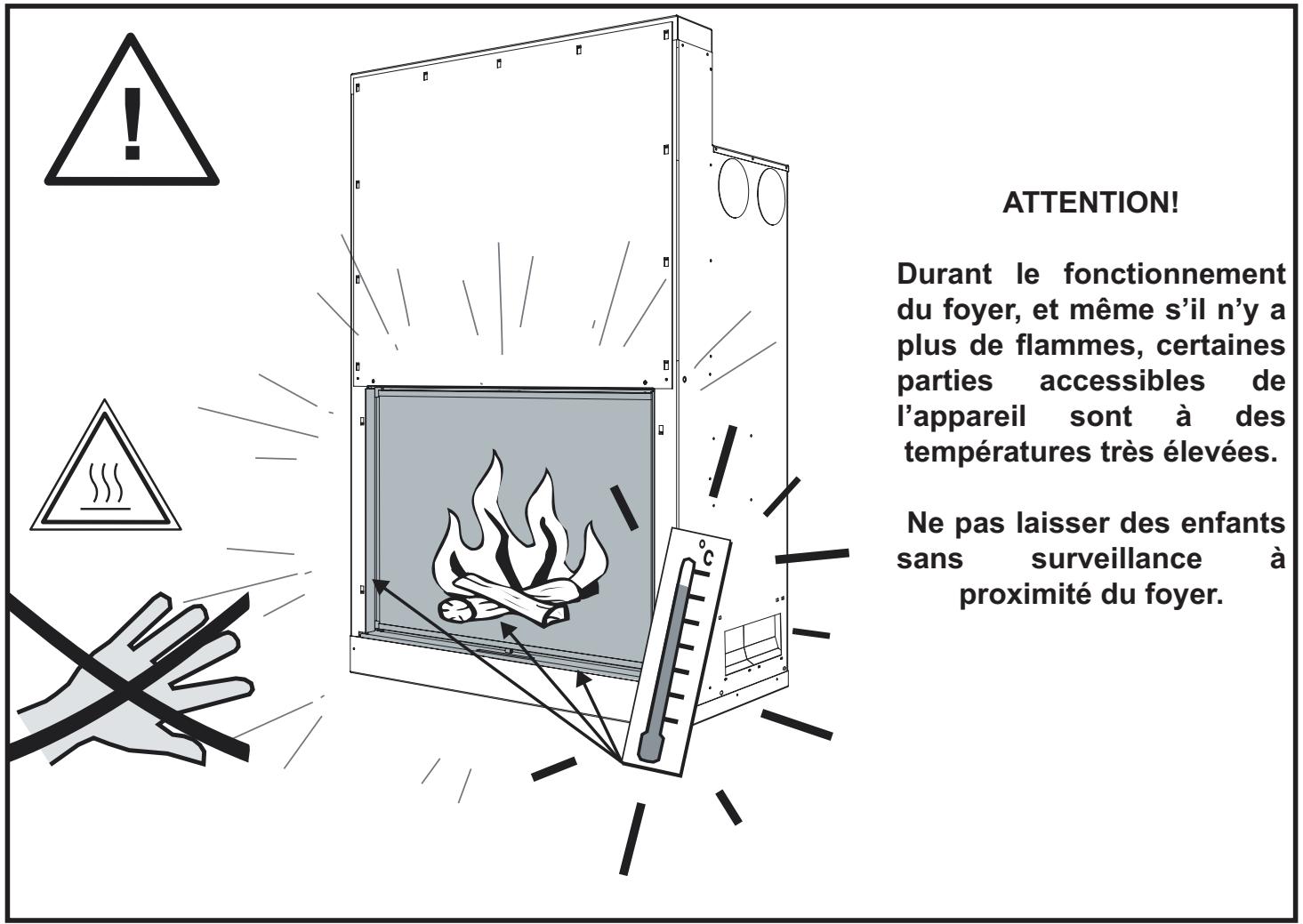

Remarques:

• Éviter le fonctionnement à feu ouvert lors de conditions atmosphériques défavorables (basse pression et humidité élevée) refoulement possible !

1.5. Option : Ventilateur et variateur de vitesse.

2.1. Entretien courant

• Enlever l'excès de cendres et, si possible, aspirer les cendres du répartiteur d'air et du doseur d'air.
• Si la ventilation est munie d'un filtre à poussière, il doit être nettoyé régulièrement.

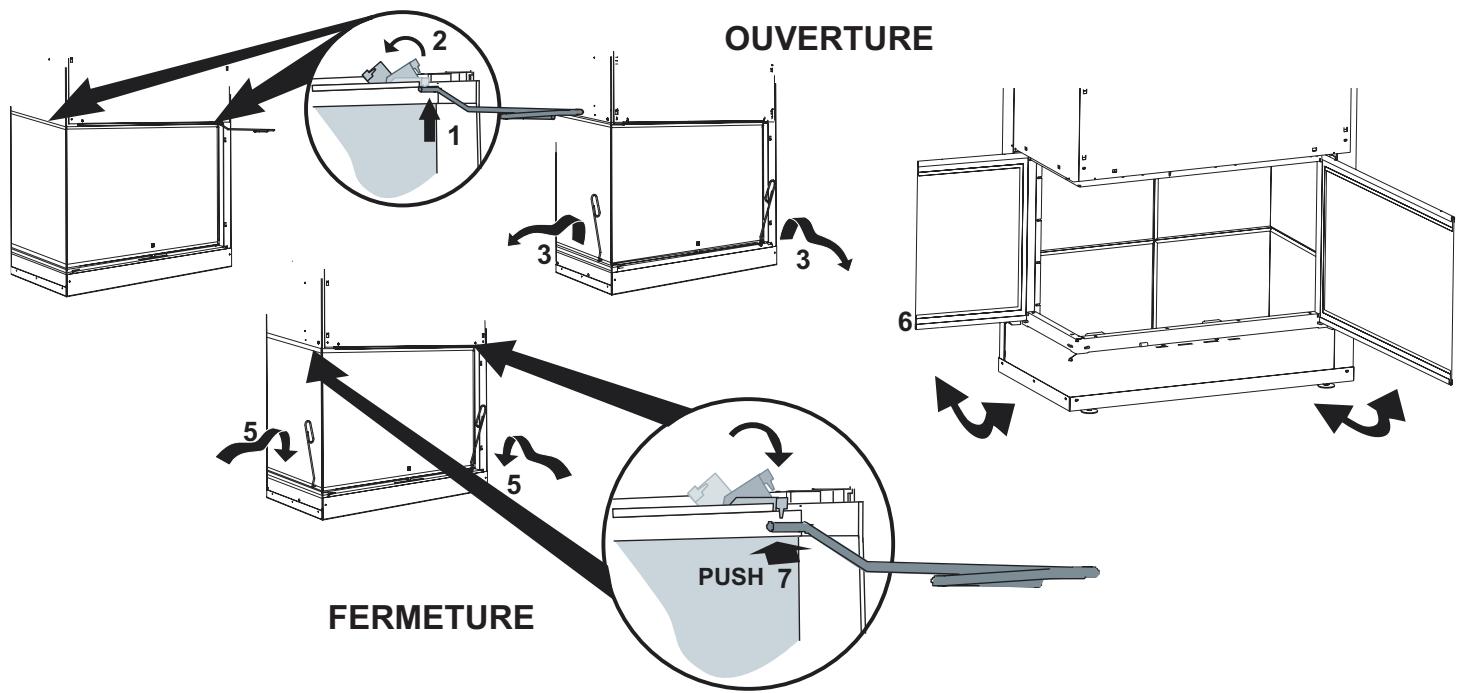

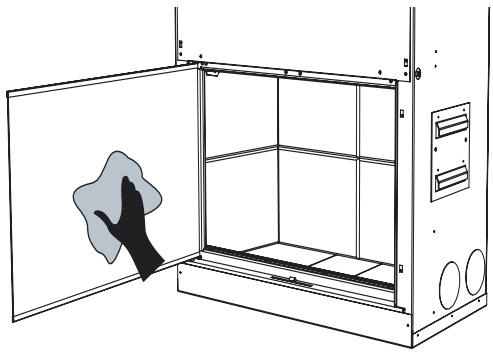

• Pour nettoyer la vitre, ouvre latéralement la porte en procédant de la façon suivante:

Attention!

• Ne pas nettoyer une vitre chaude.
• Vaporisez le produit* au centre de la vitre, ensuite étalez le produit avec un chiffon ou un papier absorbant.
• Ne pas utiliser d'éléments abrasifs, ni de produits acides sur le screen (partie noire de la vente).
• Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.

Nous vous conseillons l'utilisation du produit de nettoyage BG Clean, disponible chez votre distributeur. BG Clean est exempt de soude caustique et est biodégradable.

Plaques en vermiculite et briques refractaires

• La vermiculite est une roche minérale naturelle (sans amiante) retravaillée et parfaitement recyclable. Ces plaques isolantes résistent à de très hautes températures.
• Les plaques en vermiculite ne supportent pas l'eau, d'où la nécessité d'avoir un chapeau sur la cheminée.
• Une plaque ou une brique fendue peut toujours jouer son rôle protecteur. Cependant, pour conserver une protection efficace de la chambre de combustion, un morceau manquant devra être remplacé. Les plaques et les briques sont des pièces d'usure facilement remplaçables individuellement. Il est conseillé de changer une pièce trop abimée. Les pièces de fond peuvent être retournées.

Ramonage

Faites ramoner au minimum 1 fois l'an, non seulement pour rester dans la légalité, mais aussi par souci de sécurité.

REMARQUES:

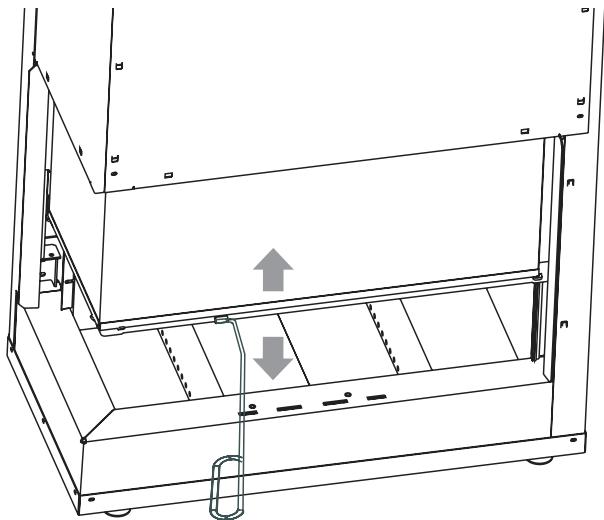

Pour enlever les chicanes:

1. Ouvrir la porte.
2. Soulever la chicane du dessous en la prenant par le côté du fond (a.)
3. L'incliner de manière à la baisser passer entre les appuis (b.+c.)
4. L'assembling à l'horizontal de l'appareil (d.)

Pour placer les chicanes:

Les chicanes comprennent deux plateaux:

• le premier est plié le long d'une largeur
• le second a des prises sur les deux longueurs.

Glisser le premier plateau dans le second et tenez-les de manière à ce que les pris du second soient vers le haut et celui du premier vers le bas.

1. Ouvrir la porte.
2. Tenir la première chicane (elle du dessus) à l'horizontal.
3. L'incliner de manière à la laisser passer entre les appuis.
4. La placer sur les appuis.
5. L'ouvrir : tirer sur le plateau du dessus de la chicane de manière à ce que celle-ci touche les deux côtés de la carrosserie. (Voir page 5)

Après retombée des poussières:

1. Ouvrir doucement la porte latéralement (comme pour le nettoyage de la vitre).
2. Récolter les poussières dans le foyer et sur le cadre de fixation du clapet.

Profitez du ramonage pour contrôler l'état de la cheminée et du raccordement.

Graissage

• Si la porte devient plus difficile à manoeuvrer, il est souhaitable de graisser les arbres de guidage.
• Utiliser uniquement de la graisse haute température au silicone (graisse haute température Bodart & Gonay disponible en petit conditionnement chez votre revendeur).
• NE PAS UTILISER D'AUTRES GRAISSES. En effet, soumises à des températures élevées, celles-ci se dessécheront et provoqueront un blocage du chariot.
• Nettoyer les surfaces avant d'appliquer la graisse.

Peinture des parties metalliques

• Ne pas utiliser d'eau et/ou de produits nettoyants sur les parties peintes.
• Les endroits souillés peuvent être restaurés au moyen de peintures spéciales hautes températures B&G en aérosol qui sont disponibles chez votre distributeur.

VENTILATEUR (OPTION, démontage : voir notice installation p.22)

Déposer et débrancher le ventilateur, nettoyez les aubes des turbines avec un pinceau (l'air comprimé est proscrit).

DUREE Et limitation

• 6 ans de garantie sur: la structure générale
• 2 ans de garantie sur: pièces amovibles
• 1 an de garantie sur: ventilateur et variateur de vitesse
• pas de garantie sur: vitre, plaques de vermiculite

Bodart et Gonay se réservent le droit de modifier leurs appareils, catalogues, notices d'utilisation, indépendamment, à tout moment, et sans préavis.

La validité de la garantie est annulée en cas de non-respect des impératifs et recommandations de la présente notice.

Les interventions sous garantie seront exclusivement assurées par l'intermédiaire du distributeur sur présentation de la facture d'achat.

Les pièces ne seront délivrées qu'en échange des pièces défectueuses.

Exclusion

Sinistres, avaries et dysfonctionnements liés à:

• une inadéquation entre la puissance nominale de l'appareil et le besoin calorifique du local;
• une installation ou des raccordements incorrects;
• un tirage insuffisant ou exagéré;
• une utilisation abusive; des combustibles incompatibles, destructifs et/ou humides (bois traités...); des consommations supérieures aux limites d'utilisation;
• une insuffisance d'entretien;
• un emploi de composants électriques et électroniques non agréés par Bodart et Gonay; toute modification, transformation interne du foyer;
• transports et installation.

Frais de transport et emballage

Tous frais non acceptés préalablement par Bodart & Gonay.

Frais conséquents à la non-utilisation de l'appareil.

4. Anomalies de fonctionnement

ANOMALIES	CAUSES / REMEDES
VITRE QUI SE SALISSENT TROP RAPIDEMENT	- Mauvaise étanchéité de la porte (verifier le réglage de la porte). - Bois trop humide. - Allure du feu trop faible. - Tirage inadéquat, trop ou trop peu
FEU 'PARESSEUX'Sans refoulement en porte ouverte	- Doseur d'air insuffisamment ouvert - Trop de cendres dans le fond du foyer - Arrivées d'air partiellement bouchées - Bois trop humide et/ou mal organisé.
Avec refoulement en porte ouverte	- Bois trop humide ou de trop forts section - Tirage trop faible (mauvaises conditions climati-ques...) - Conduit cheminée inadapté Vérifier si le feu ne fonctionne pas mieux, avec une fenêtre grande ouverte et la hotte de la cuisine coupée (s'il y en a une). Voir p20.
FEU TROP VIF	- Doseur d'air trop ouvert - Trop grande charge de bois et/ou trop petit calibre de bois - Tirage trop important
BRUIT DE PASSAGE D'AIR EN BAS DE PORTE ET/OU ALLURE REDUITE IMPOSSIBLE OU ENCORE TREMBLEMENT DE VITRE	- Tirage trop important - Vérifier le positionnement et la fermeture de la vitre et de la porte. - Vérifier les circuits d'air (p20).
PERTURBATIONS D'ALLURES LIEES AUX CONDI-TIONS ATMOSPHERIQUES	- Cheminée trop sensible au vent - Souche et coiffe à modifier
LA PORTE FONCTIONNE AVEC BRUITS DE FROT-TEMENT OU D'IMPORTANTES VIBRATIONS	- Manque de graissage des arbres, utilisation de laGRAisse silicone haute température. - Réglage de la porte à adapter
REFOUULEMENT PORTE RELEVEE	- Mauvaises conditions atmosphériques - Tirage trop faible, cheminée trop sensible - Trop grosse quantité de bois en une fois - Bois trop humide
LA VENTILATION NE FONCTIONNE PLUS La tension n'arrive plus au moteur	- Vérifier (rétablit) l'alimentation, le câblage - Vérifier (remplacer) le fusible variateur - Vérifier (remplacer) le variateur
La tension arrive au moteur, mais le moteur ne démarre pas	- Vérifier (remplacer) le condensateur - Vérifier (remplacer) le ventilateur
LA VENTILATION FONCTIONNE MAIS LE DEBIT EST FAIBLE	- Le filtré à poussières est colmaté - Les aubes de la turbine sont chargeses de poussière accumulée
DEBIT MINIMUM NON ADEQUAT	- Régler la tension de sortie minimale du variateur

REMARQUE: En cas de FEU DE CHEMINEE, fermer immédiatement la porte et le doseur d'air. Ainsi que le modulateur de tirage s'il y en a un.

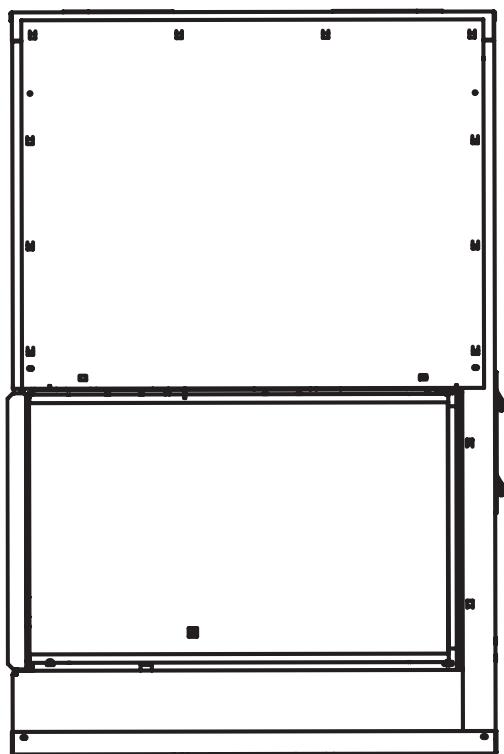

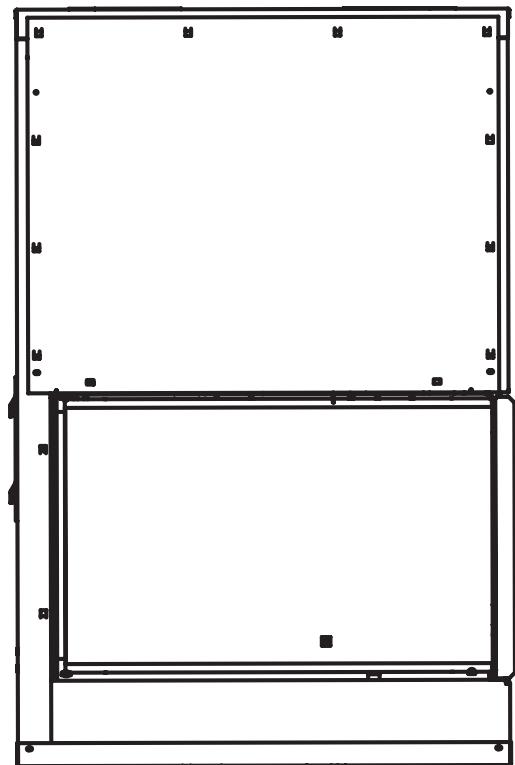

Notice d'installation

BODART &GONAY

1. Caractéristiques

TYPE: PHENIX 860 G REFERENCE: 47B86GBOV
PUISSANCE: 10-12 KW		VERMOGEN: 10-12 KW
COMBUSTIBLE: BOIS		BRANDSTOF: HOUT
∅ SORTIE DE FUMEE: 250 MM (230 MM)		∅ ROOKUILAAT: 250 MM (230 MM)
SORTIES AIR CHAUD: 4 X ∅ 125		AANTAL WARMELUCHTUILATEN: 4 X ∅ 125
CHARGE BOIS ALLURE MAXIMUM: 5 KG/H		HOUTVERBRUK (MAXIMALE SNELHEID): 5 KG/H
POIDS:192 KG		GEWICH: 192 kg
OPTIONAL VENTILATION TURBINE CENTRIFuge	DEBIT MAXIMUM VENTILATION 450 M3/H	VENTILATE OPTIETIC CENTRIFUGAAL TURBINE	VENTILATOR DEBIE 450 M3/H
	PUISSANCE ELECTRIQUE: 77 W		ELECTRISCH VERMOGEN: 77 W
	TENSION ELECTRIQUE: 230 VAC		AANSUITING: 230 VAC
	PROTECTION ELECTRIQUE: FUSIBLE 1.25 A		ELECTRISCHE ZEKERING: 1.25 A

860,0

458,0
BODART & GONAY
TYPE: PHENIX 860 G REFERENCE: 47B86GBOV
PUISSANCE: 10-12 KW		VERMOGEN: 10-12 KW
COMBUSTIBLE: BOIS		BRANDSTOF: HOUT
∅ SORTIE DE FUMEE: 250 MM (230 MM)		∅ ROOKUITLAAT: 250 MM (230 MM)
SORTIES AIR CHAUD: 4 X Ø 125		AANTAL WARMEUICHTUIILATEN: 4 X Ø 125
CHARGE BOIS ALLURE MAXIMUM: 5 KG/H		HOUTVERBRUIK (MAXIMALE SNELHEID): 5 KG/H
POIDS: 192 KG		GEWICHT: 192 kg
OPTIONAL VENTILATION: TURBINE CENTRIFuge	DEBIT MAXIMUM VENTILATION 450 M3/H	VENTILANTE OPTIQUE CENTRIEGUAAL TURBINE	VENTILATOR DEBIET 450 M3/H
	PUISSANCE ELECTRIC: 77 W		ELECTRICHE VermOGEN: 77 W
	TENSION ELECTRIC: 230 VAC		AANSUITING: 230 VAC
	PROTECTION ELECTRIC: FUSIBLE 1.25 A		ELECTRICHE ZEKERING: 1.25 A

2.1. Foyer standard

Si ces dimensions minimum ne sont pas respectées, le démontage des mécanismes ne sera pas possible!

2.3. Ventilateur

Zone de dégagement.

3. Conduit de fumée

Le conduit de cheminée doit être construit selon les règles de l'art, dont voici les plus importantes :

• Hauteur minimale (distance entre raccordement et dessus de souche) sera de 5 pour un foyer pouvant fonctionner en porte ouverte.
• Section: Phenix 860c: 490cm² ( 25cm ) à 315cm^2 ( 20cm )

La section de la cheminée peut être diminuée jusqu'à cette valeur dans le cas d'une cheminée droite,

isolée, sans changement de section avec sortie de cheminée hors des zones d'influence des vents.

On veillera cependant à effectuer cette diminution de section le plus haut possible (par exemple : diminuer la section au niveau du raccordement au plafond).

• Le conduit doit être isolé thermiquement.
• La sortie de la cheminée (souche) et son emplacement sont très importants, il faut absolument que la sortie dispose d'un chapeau pour éviter qu'il pleuve dans le foyer. Demander conseil à un cheministe (tout dispositif rétrécissant la section de sortie doit être évité).
• La présence d'obstacles à proximité de la sortie de cheminée doit être prise en compte.
• Un conduit de fumée individuel ne comporte pas plus de 2 déviements (autrement dit, changements de direction). L'angle de ces déviements avec la verticale ne doit pas excéder, d'une façon générale, et pour un conduit en métal lisse.
• Le conduit doit permettre la récupération des suies (ramonable).
• Ne raccordez qu'un seul appareil par conduit.

Pour un conduit existant:

Il est de rigueur de vérifier, outre l'étanchéité, la vacuité et la stabilité générale, la compatibilité du foyer et, si nécessaire, tuber le conduit, voire modifier la souche.

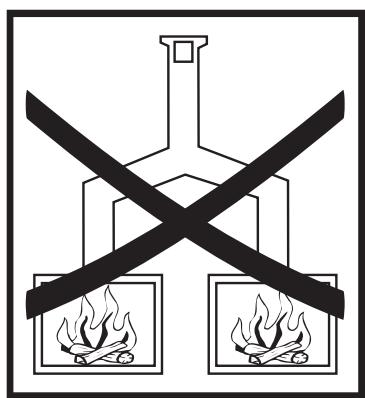

• En cas de double conduit :
• sélectionnez le meilleur,
• obturez l'inutile.

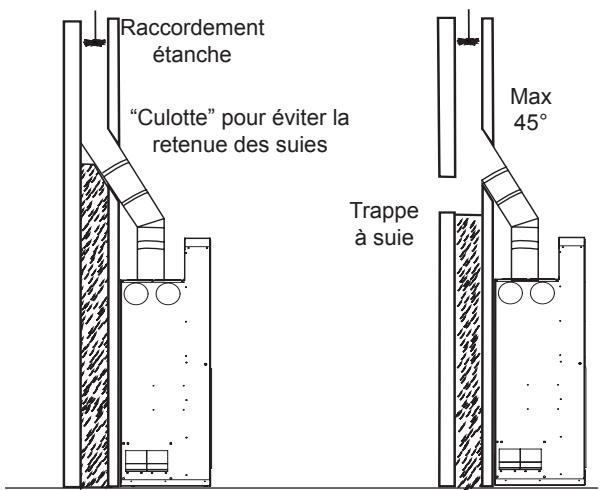

• En cas de raccordement létal sur un conduit existant, réalisez un des deux montages suivants:
• L'étanchéité du raccordement est de rigueur.

Lorsque un ou plusieurs paramètres du conduit de fumées (grande hauteur p. ex.) laissent appréhender un tirage très élevé (+ de 40 Pa), il est prudent de prévoir un régulateur de tirage automatique. Il doit toujours être installé le plus près possible du foyer et à l'extérieur de la hotte ou à l'intérieur de la hotte s'il est facilement visible et accessible. La surveillance doit en être aisée.

TIRAGE IDEAL

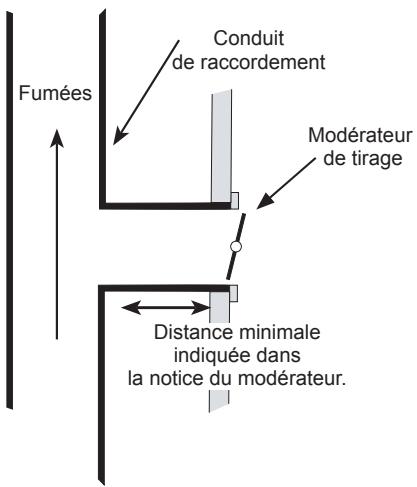

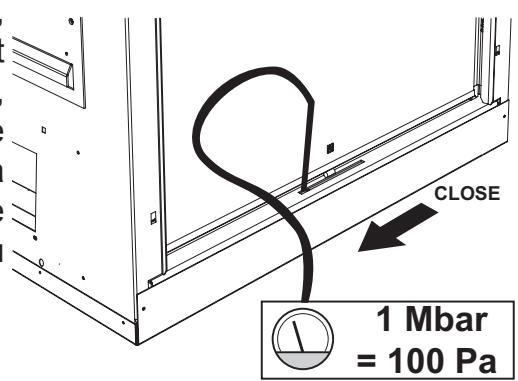

Soit + / - 20 Pa dans la cheminée porte fermée, dans la pratique, il est quasiment impossible d'effectuer cette mesure. Mais il est possible d'effectuer une autre mesure au test de fonctionnement, au niveau de l'encoche d'action du doseur d'air fermé (la sonde du déprimomètre engagée dans l'encoche), le tirage mesuré à cet endroit est plus faible que dans la cheminée du fait de la clé automatique et il devrait se situer entre 12 et 14 Pa avec un feu moyen.

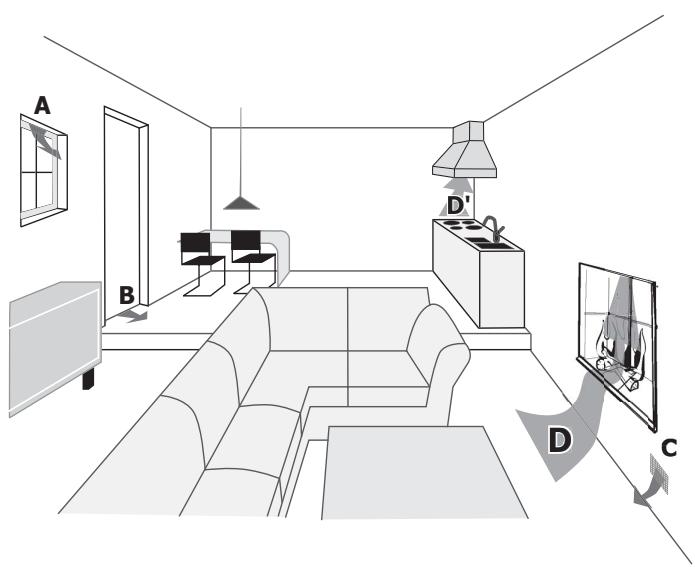

4. Amener d'air extérieur

Lorsqu'un foyer brûle du bois, il consomme de l'air, ce qui peut signifier qu'une certaine quantité d'air sort par la cheminée D. Cet air doit être compensé par les entrées habituelles, A et B, et si celles-ci sont insuffisantes, il faut ajouter une nouvelle entrée d'air frais C. La présence d'une hotte aspirante dans le même volume d'habitation crée une sortie d'air supplémentaire D', qu'il faut également compenser.

Valeur indicative de C en fonction du diamètre de la cheminée et de l'étanchéité de la maison :

• 25 cm cheminée entrée 13 cm (133 cm²)
• ∅ 20 cm cheminée → entrée ∅ 10 cm (79 cm²)
• 18 cm cheminée entrée 9 cm (64 cm²)

• èce, une dépression dans le local et participer au renouvellement de l'air.
• éer des différences de pression entre les pièces de la maison.
• Il ne faut pas oublier que les odeurs seront distribuées dans les autres pièces via les sorties d'air chaud.
• Il est fortement déconseilé de prendre l'entière de l'air de convection à l'extérieur (air trop froid donc baisse de rendement). Si en plus, l'air de convection est pulsé à l'aide d'un ventilateur, celui-ci va générer une importante surpression dans la pièce rendant le feu incontrôlable.
• Il faut également tenir compte des circuits d'air de convection (voir les schémas de convection ci-dessous).

5.1. Conduit d'air

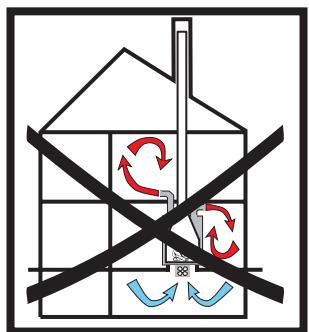

Il est impératif d'ouvrir 2-4 sorties d'air chaud suivant le modèle et l'installation. Ces sorties doivent être raccordées à un conduit de minimum 50 cm de hauteur verticale.

Des conduits isolés thermiquement sont recommandés pour le fonctionnement optimal de l'appareil (ceux-ci créent un "tirage" pour l'air de convection). Utiliser 4 sorties d'air chaud et 4 entrées d'air chaud améliore notablement le débit d'air chaud en convection naturelle.

À l'installation de ces conduits, limiter la longueur et les changements de direction, "couder" au plus large et éviter l'utilisation de grilles de sortie à faible coefficient de passage, car les pertes de vitesse engendrées diminuent l'efficacité des sorties d'air chaud.

Lors de l'installation du foyer avec la ventilation de 450 m³/h, il est possible d'utiliser les conduits d'air chaud pour envoyer de l'air chaud dans d'autres pièces. Dans ce cas, il est impératif de prévoir un orifice de retour d'air de section au moins équivalente aux sorties d'air chaud. Ceci est très important pour ne pas mettre la pièce en dépression, ce qui causerait un problème de fonctionnement du foyer.

Exemple d'installation avec entrée et sortie d'air de convection sans grille:

→ S'il y en a, bien séparer les matériaux isolants de l'air de convection, pour éviter la diffusion des poussières. → Aucun matériel combustible ne peut être en contact avec les gains de sortie d'air chaud.

5.2. Convection naturelle

Il est impératif d'ouvrir les 4 sorties d'air chaud (B). Ces sorties doivent être raccordées à un conduit de minimum 50 cm de hauteur verticale. Et le dessus du foyer ne doit pas être isolé.

Un passage de ± 700cm^2 (pour 4 sorties raccordées et sans filtre), doit être prévu dans la maçonnerie comme entrée d'air de convection au niveau du foyer.

5.3. Convection forcée (option ventilateur)

Il est impératif d'ouvrir au moins 2 sorties d'air chaud (B).

Il est normal que, lors du fonctionnement du ventilateur, un peu d'air puisse sortir par ces orifices. Les entrées d'air (A) doivent être fermées.

Il faut cependant veiller à ce que les sorties d'air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l'air; si tel n'est pas le cas, trop d'air sera refoulé par les orifices.

En cas de panne de courant (donc ventilateur à l'arrêt), ces entrées d'air assurent un minimum de convection naturelle pour préserver l'intégrité du foyer; il faudra cependant veiller à faire des feux raisonnables.

Pour l'entrée d'air de la ventilation, il faut prévoir dans la maçonnerie un passage de minimum 600 cm² sans filtre, ou de minimum 900 cm² avec un filtre à poussières (Attention! Tenir compte du coefficient de passage des grilles et des filtres).

Il est indispensable de séparer correctement dans la maçonnerie les circuits d'arrivées et de sorties d'air. Certains isolants se désagrègent avec le temps. De ce fait, des poussières d'isolant peuvent se faire aspirer et être diffusées dans l'air ambiant de la maison.

6. Installation

Veillez à attentionnément le chapitre RECOMMANDATIONS de la page 4.

De plus, pour un fonctionnement idéal :

• Pour éviter les déperditions de chaleur dans les conduits, il est conseillé de les isoler.
• Les sections d'entrée et de sortie d'air de convection minimales doivent être respectées.
• La cheminée doit être adaptée.
• MATÉRIAUX COMBUSTIBLES: ils sont à proscrire dans l'environnement immédiat du foyer, des sorties d'air chaud et du conduit de cheminée. Une distance de sécurité au sol de 80 cm est nécessaire. Il faut noter que lors du fonctionnement en porte ouverte, des braises brûlantes peuvent être projetées à plusieurs mètres.
• MATÉRIAUX ISOLANTS: utilisez des matériaux "HAUTE TEMPERATURE" comme certaines laines de roche ou de la fibre céramique. Dans tous les cas, ces matériaux ne doivent pas être en contact avec l'air de convection (NE PAS UTILISER DE LAINE DE VERRE).

6.1. Placement du foyer.

1. Il est absolument impératif que le foyer soit parfaitement de niveau.
2. Dévisser les 4 vis de la façade avant et enlever celle-ci.
3. Couper le collier colson qui se trouve autour du contrepoids et de la potence.
4. Vérifier le bon fonctionnement de la porte (ouverture latérale, montée/descente).
5. Ouvrir les sorties d'air chaud et éventuellement les entrées d'air chaud pour une convection naturelle. 6. Après le raccordement de la cheminée, nous vous conseillons de mettre à feu le Phénix (porte ouverte et porte fermée) avant fermeture de la cheminée décorative.
6. Il est possible de sortir les caches de finition pour faciliter la pose de finition de la cheminée décorative. Toujours enlever ou mettre les caches porte descendue!
7. Nous recommandons dans tous les cas, de ne pas isoler le dessus du foyer.
8. Il est possible de ne pas isoler du tout le foyer. Dans ce cas, il faut absolument que l'air puisse circuler autour du foyer, ce qui permet par la même occasion de récupérer de la chaleur. Cependant si le foyer est contre un mur extérieur de la maison, il est préférable de l'isoler de ce mur.

6.2. Placement du ventilateur et variateur (option).

Toutes les manipulations d'installation et d'entretien sur le ventilateur et le variateur doivent se faire avec l'alimentation débranchée.

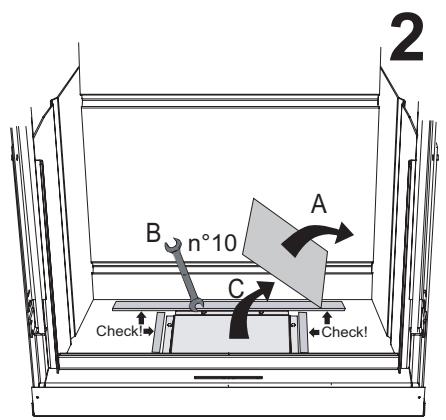

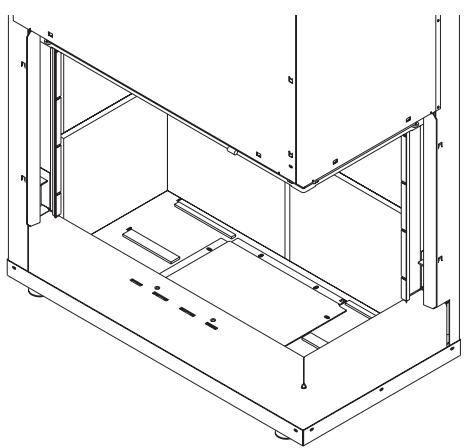

• Si le dessous du foyer est accessible (lors de l'installation), il est possible de venir y placer directement, par le dessous, la ventilation (attention au sens !).
• Sinon, démonter les plaques de vermiculite et les briques.
• Dévisser les vis de la trappe ventilateur et la sortie.
• Monter le ventilateur, par la trappe d'accès dans le fond du corps de chauffe (ATTENTION au sens!).
• Prévoir le passage du fil d'alimentation électrique du moteur dans la réalisation de la maçonnerie.
• Remonter la trappe, vérifier la position des compensations de vermiculite, qui doivent se couvrir sous les plaques de côté, et repositionner les plaques de vermiculite ainsi que les briques.

• Évitez d'installer le variateur à proximité des appareils vidéo et audio.

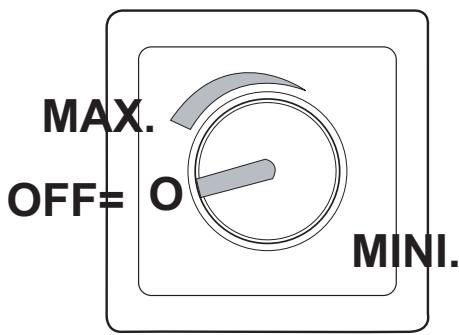

1. Réglage de la vitesse.
2. Vis de réglage de la vitesse minimale sous le bouton (un calibrage est nécessaire).
3. Fusible 1,25A (Enlevez le bouton, dévissez la plaque, tirez pour le remplacement).

Installation du cadre avant maçonnerie

Le cadre est réversible. Il se place aussi bien du côté droit que du côté gauche.

Placer les vis

1. Sur la face avant (la longueur) : serrer les vis dans le cadre de manière à ce que la tête soit contre le côté extérieur cadre et la tige dépasse de l'autre côté.
2. Sur le côté latéral (largeur) : poser les vis dans les trous du cadre sans qu'elles ne dépassent de l'autre côté.

Placer le cadre

1. Faire correspondre le cadre à la carrosserie.
2. Passer les vis de la face supérieure du cadre dans les rectangles correspondant dans la carrosserie.
3. Serrer les vis du côté supérieur.

Fixer le cadre

1. Par l'intérieur de la carrosserie, placer sur chaque vis une rondelle et un écrou. Bien serrer.

7. Pièces de rechange

vue éclatée : Kit brique

Potence

Vérifier les différentes dimensions minimales d'encastrement (tenir compte des options!) Voir p.17. Si ces dimensions ne sont pas respectées, le démontage des différents mécanismes n'est plus possible! Mise à niveau du foyer, 2 points de références. Voir p. 4 & 21. Placer le conduit de raccordement cheminée et le raccordement des sorties d'air chaud. Pas de matériaux combustibles (bois, papier peint...) au plafond et sur les murs autour des sorties d'air chaud. Pour les matériaux combustibles au sol, une distance de sécurité de 80 cm est nécessaire. Contrôle du circuit d'air de combustion. Voir p.19. □ Contrôle des circuits d'air de convection. Voir p.20. La sortie de cheminée possède un chapeau. Voir p.18. □ Installation du cadre (option) avant maçonnerie. Voir p.23.

Sans ventilateur

Il est impératif d'ouvrir 4 sorties d'air chaud.

Avec ventilateur

Vérifier la bonne orientation du ventilateur. Au moins 2 sorties d'air chaud sont ouvertes. Il faut veiller à ce que les sorties d'air chaud ne soient pas trop compliquées afin de permettre une bonne circulation de l'air. Si tel n'est pas le cas, trop d'air sera refoulé par les orifices. Vérifier les circuits d'air. Voir p.19. Calibrage du variateur de vitesse. Alimentation électrique AC230 V 50Hz, avec fusible et circuit indépendant de hifi/video.

Toujours allumer le ventilateur lorsqule foyer est en fonctionnement.
