MODE D'EMPLOI DJX400 BEHRINGER
Notice d'utilisation
Version 1.0 Aout 2002

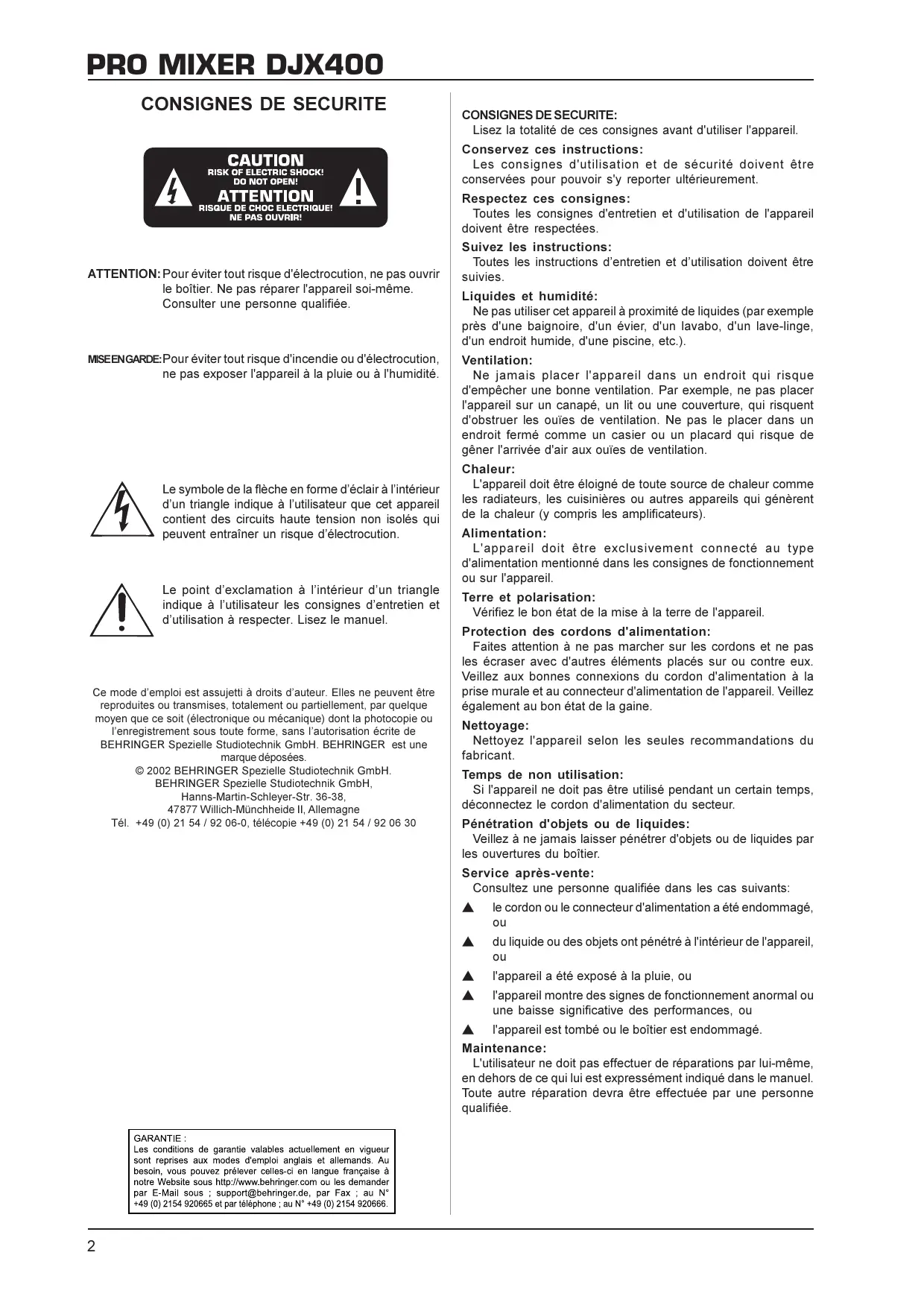

CONSIGNES DE SECURITE
ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.
MISEENGARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.
Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet apparéil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.
Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.
Ce mode d'emploi est assujetti à droits d'auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l'enregistrement sous toute forme, sans l'autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER est une marque déposées.
47877 Willich-Münchheide II, Allemagne
Tél. +49 (0) 21 54 / 92 06-0, télécopie +49 (0) 21 54 / 92 06 30
GARANTIE :
Les conditions de garantie valables actuellément en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous , support@behringer.de, par Fax ; au N° +49 (0) 2154 920665 et par téléphone ; au N° +49 (0) 2154 920666.
CONSIGNES DE SECURITE:
Lisez la totalité de ces consignes avant d'utiliser l'appareil.
Conservez ces instructions:
Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.
Respectez ces consignes:
Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.
Suivez les instructions:
Toutes les instructions d'entretien et d'utilisation doivent être suivies.
Liquides et humidité:
Ne pas utiliser cet apparéil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).
Ventilation:
Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer dans un endroit fermé comme un casier ou un placard qui risque de génér l'acciviée d'air aux ouïes de ventilation.
Chaleur:
L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cusinières ou autres appareils qui générent de la chaleur (y compris les amplificateurs).
Alimentation:
L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.
Terre et polarisation:
Vérifiez le bon état de la mise à la terre de l'appareil.
Protection des cordons d'alimentation:
Faites attention à ne pas marcher sur les cordons et ne pas les écraser avec d'autres éléments places sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.
Nettoyage:
Nettoyez l'appareil selon les seules recommandations du fabricant.
Temps de non utilisation:
Si l'appareil ne doit pas etre utilisependant un certain temps,
deconnectez le cordon d'alimentation du secteur.
Pénétration d'objets ou de liquides:
Veillez à ne jamais laisser pénétrer d'objets ou de liquides par les ouvertures du boitier.
Service après-vente:
Consultez une personne qualifiée dans les cas suivants:
le cordon ou le connecteur d'alimentation a ete endommagé, ou
du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
l'appareil a ete exposé à la pluie, ou
l'appareil montre des signes de fonctionnement anomal ou une baisse significative des performances, ou
l'appareil est tombé ou le boitier est endommagé.
Maintenance:
L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Toute autre réparation devra être effectuee par une personne qualifiée.
AVANT-PROPOS
Bienvenue dans le cercle des utilisateurs des consoles PRO MIXER et merci de la confiance que tu nous as accordée en achetant la DJX400 BEHRINGER.
C'est pour moi un réel pleisir d'écrire cet avantpropos, nos ingénieurs ayant réussi, au prix de longs mois de labor, àconcevoir une console DJ possédant une flexibilité et des performances exceptionnelles. Le développement de cette nouvelle console PROMIXER était une grossse
responsabilité. Lors de sa conception,toi le DJ exigeant, étais constamment au centre de nos préoccupations. Pour répondre à tes attentes, nous avons investi autant de temps que de travail et d'énergie, mais avons également pris beaucoup de prise. La phase de développement rassemblé toujours beaucoup degens, et quoi de plus beau que la fierte de tous les participants au projet une fois le but atteint.
Notre philosophie est de te faire partager notre joie car, pour nous, tu es le membre le plus important de notre equipe. C'est la pertinence de tes remarques et propositions qui a faconné notre société et l'a conduite au succès. En contrepartie, nous te garantissons une qualite sans compromises (fabrication selon la norme de gestion industrielle ISO9000), d'excellentes caractéristiques techniques et sonores et un prix extrémement faible afin que tu puisses laisser le champ libre à ta créativité sans te ruiner.
On nous demande souvent, comment nous réussissons à fabriquer des produits de cette qualité à ce prix là. La réponse est simple : c'est grâce à toi ! En effet, beaucoup de clients satisfaits signifie des commandes en grand nombre. De telles quantités nous permettent d'acheter les composants au meilleur prix, etc. Et n'est-il pas juste de reporter cette plus-value directement sur toi, d'autant que nous savons que ton succès est aussi le notre !
Je souhaite ici remercier tous ceux qui ont participé à la naissance de cette console PRO MIXER. Tous ont apporté leur pierre à l'édifice, à commencer par les développpeurs, mais également beaucoup de nos salariés et enfintoi, l'utilisateur BEHRINGER.
Mes amis,ça en valait la peine!
merci du fond du ccoeur,
Uli Behringer
TABLE DES MATIERES
- INTRODUCTION 3
1.1 Avant de commencer 3
2.COMMANDES 4
2.1 Canaux stereo 1 et 2 4
2.2 Canal micro 4
2.3 Section MONITOR 4
2.4 Section MASTER 5
2.5 Section crossfader 5
2.6 Connecteurs de la face avant 5
2.7 Effet 3D Surround XPQ 5
2.8 Compteur de BPM automatique 5
- CONNEXIONS 6
4.CARACTERISTIQUES TECHNIQUES 7
1. INTRODUCTION
Avec la PRO MIXER DJX400 BEHRINGER, tu possèdes une console DJ de la dernière génération. Ses nombreuses caractéristiques, parmi lesquelles le compteur de BPM et la boucle d'effets, permettent de travailler de façon entièrement nouvelle et particulièrement créative. La DJX400 est une console professionnelle très simple d'utilisation qui t'aiderà à dépolyer toute ta créativité.
Le temps n'attend pas. Pour ne pas été dépasse, il faut rester en permanence sur la brèche. C'est pourquoi nous avons développé une console DJ intégrant des caractéristiques et des technologies dernier cri. Avec cette console, tu mettras le feu en discothèque et en club.
Soyons honnêtes : qui'aime lire un manuel d'utilisation ? Nous savons que tu veux tout de suite commencer à mixer. Cependant, tu ne connaitras toutes les fonctions de la DJX400 et ne pourras les utiliser de façon optimale qu'après avoir pris le temps de dire ce manuel !
La presente notice d'utilisation est destinée à te familiariser avec des notions spécifiques essentielles à la compréhension des fonctions de la console. Àpres l'avoir lue, archive-la pour pouvoir la consulter ultérieurement.
1.1 Avant de commencer
La PRO MIXER DJX400 a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage te parvient endommagé, vérifie qu'elle ne présente aucun signe extérieur de dégats.
En cas de dommages, ne nous renvoie pas l'appareil, mais informe ton détaillant et la société de transport sans quoi tu perdras tout droit aux prestations de garantie.
Assure-toi que la circulation d'air autour de la console est suffisante et ne la pose pas a proximé d'une source de chaleur pour lui éviter tout problème de surchauffe.
ATTENTION!
Nous te signalons que des volumes sonores élevés peuvent endommager ton système auditif et/ou ton casque audio. Place tous les potentiamétres en butée gauche avant de mettre l'amplificateur sous tension et travaillé à des puissances raisonnables.
2.COMMANDES

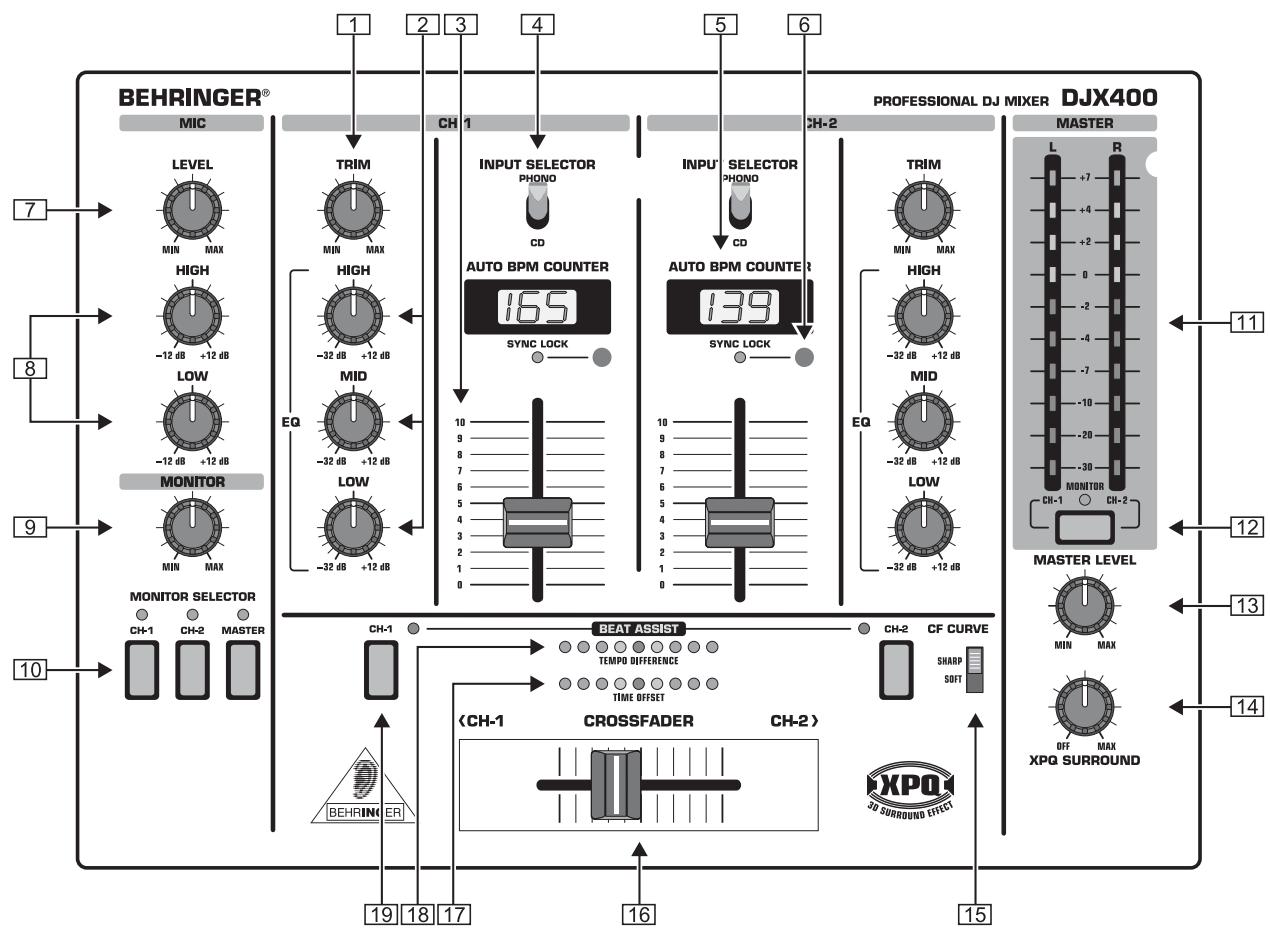

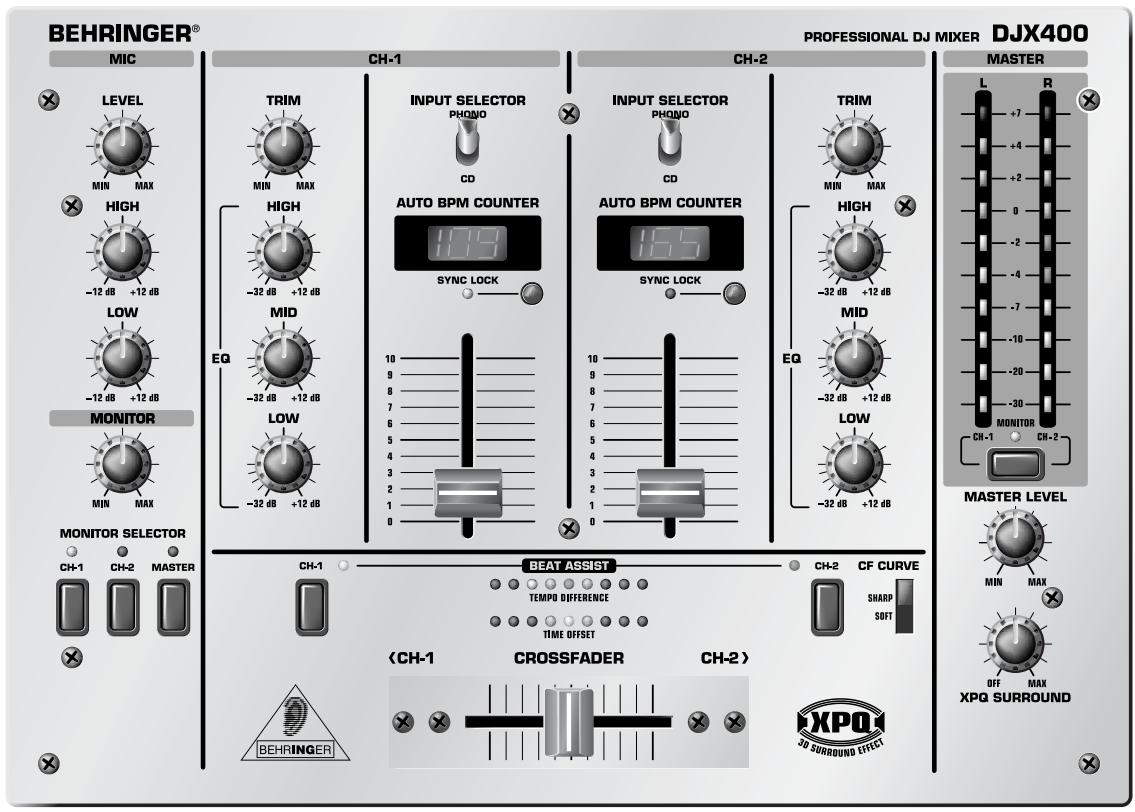

Fig. 2.1: Commandes de la PRO MIXER DJX400
2.1 Canaux stereo 1 et 2
1 Le potentiemetre TRIM de la section CHANNEL permit de regler le niveau du signal de l'entrée.
2 Les deux canaux possèdent chacun un égaliseur 3 bandes (HI, MID et LOW) de type Kill. Il permet de réduire le niveau des bandes de féquences de façon drasticique (jusqu'à 32 dB) mais également de les amplifier à hauteur de 12 dB. L'égaliseur est utile pour supprimer une bande de féquences d'un morceau par exemple.
Le niveau général dépend entre autres du réglage de l'égaliser. Par conséquent, nous te conseillons d'égaliser avant de régler le niveau avec le potentiamètre TRIM.
3 On regle le volume du canal grace au FADER DU CANAL.
Ne raccorde jamais de source de niveau ligne à une entrée phono, la sensibilité de cette dernière est trop élevé pour ce type de signal. Le niveau des sortie des platines disques est de l'ordre du millivolt alors que celui d'un lecteur CD ou cassettes est de l'ordre du volt. Autrement dit, le niveau des sources de niveau ligne peut-être 100 fois trop élevé pour une entrée phono.
4 La touche INPUT SELECTOR (PHONO/CD) détermine la source du canal. « Phono » est destinée à receivevoir le signal d'une platine disques et « Line » est conçue pour toutes les autres sources (lecteurs CD ou MD par exemple). La DJX400 possède une particularité permettant de
transformer les entrées phono en entrées ligne afin d'augmenter les sources possibles (voir 25).
5 Il s'agit de l'AFFICHEUR du compteur de BPM automatique AUTO BPM-COUNTER (voir chap. 2.8).
La touche SYNC LOCK fait partie des commandes de l'AUTO BPM-COUNTER (voir chap. 2.8).
2.2 Canal micro
7 On règ le volume du micro grâce au potentiamètre TRIM de la section MIC.
Dans la section micro, on trouve également un égaliseur 2 bandes (HI et LOW). Grace à lui, tu peux modifier le son de ta voix et l'adapter au son de façon optimale.
2.3 Section MONITOR
Le signal MONITOR est également le signal casque. Il permet d'éçouter certains signaux isolément, sans influencer le signal present à la sortie générale MASTER.
9 Le potentiemetre de niveau MONITOR détermine le volume de la sortie casque.
10 On besoin le signal affecté au casque via les touches MONITOR SELECTOR. Tu as le besoin entre les signaux du canal 1, du canal 2 et du Master. Il est également possible de selectionner deux signaux et de les écouter simultanément. Il peut s'agir des deux canaux (touches
CH-1 et CH-2 enfoncées), ou d'un canal et du Master (touches CH-1 ou CH-2 et MASTER enfoncées). Il est en revanche impossible d'affector simultanément ces trois signaux au casque audio. Dans ce cas, seul le signal Master sera audible. Le signal Master est prélevé derrière la commande MASTER. Les signaux des canaux en revanche sont prélevés et routés vers la section MONITOR avant le fader de leur canal.
Tab. 2.1 : Sélection du signal via les touches Monitor Select
[11] L'afficheur LEVEL METER indique le niveau du signal sélectionné grâce au commutateur [12].
12 Ce commutateur permet de déterminer lequel des signaux MASTER ou MONITOR doit être affecté à l'afficheur de niveaux LEVEL METER. Lorsque la LED MONITOR est allumée, le signal affché est celui du casque.
En mode Monitor, le côté gauche de l'égaliser indique le niveau du canal 1 et son côté droit le niveau du signal du canal 2.
13 Le potentiemetre MASTER LEVEL te permet de régler le volume de la sortie MASTER (voir 28).
14 La commande SURROUND détermine l'intensité de l'effet 3D surround XPQ (voir chap. 2.7).
[15] Le commutateur CF CURVE à droite du CROSSFADER te permet de déterminer la caractéristique du crossfader. En mode SOFT, le réglage du volume est réparti de façon égale sur toute la course du fader. En mode SHARP, le réglage du volume est limité aux extrémités de la course du fader. Le passage d'un mode à l'autre peut engendrer des différences de niveau. C'est pourquoi nous te recommandons de n'utiliser ce commutateur que lorsque qu'aucun signal ne passée par le fader!
16 Le CROSSFADER sert à réaliser des enchâinements entre les canaux 1 et 2. comme les faders des canaux, le crossfader est un potentiamètre rectiligne professionnel de 45 mm.
[17] L'afficheur à LED TIME OFFSET te permet de visualiser la synchronisation des canaux 1 et 2 (voir chap. 2.8).
[18] L'afficheur à LED TEMPO DIFFERENCE indique les différences de tempo entre les signaux des canaux 1 et 2 (voir chap. 2.8).
[19] Les touches BEAT ASSIST seront à saisir manuellement un tempo pour le canal 1 et le canal 2 (voir chap. 2.8).
2.6 Connecteurs de la face avant

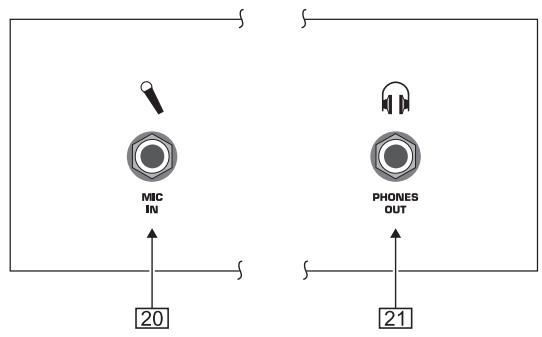

Fig. 2.2: Entrée micro et sortie casque
[20] L'embase MIC IN est une entree jack symétrique destinée à receivevoir le signal d'un micro.
Nous déconseillons vivement l'utilisation de cables et de connecteurs de piètre qualité pour le transport de signaux audio. Utilise des liaisons de qualité offrant une bonne résistance à l'oxydation.
[21] L'embase PHONES OUT est la sortie casque. Elle délivre le signal MONITOR. Utilise un casque audio dont l'impédance n'est pas inférieure à 32 ohms.
La fonction 3D surround XPQ intégrée apporte un ultimate lustre à ta musique et fait de chacun de tes sets un veritable événement. Cette fonction élargit l'image stéreo. Le son devient plus vivant et plus transparent. On contrôle l'intensité de l'effet via le potentiamètre XPQ SURROUND [14].
2.8 Compteur de BPM automatique
Le compteur de BPM automatique de la PRO MIXER DJX400 est une fonction extrémement utile pour réaliser des enchâinements propres entre deux morceaux et garantir le succès de tes prestations live. Le compteur de BPM indique le tempo des différents signaux exprime en BPM (Battements Par Minute). Les sections compteur de BPM des canaux 1 et 2 sont identiques.
Chaque AFFICHEUR 4 indique le tempo du morceau de chaque canal. Lorsqu'un morceau comporte des changements de tempo, l'afficheur peut indiquer différentes valeurs, ce qui peut conduire à des confusions. C'est pourquoi nous avons euquiéchaque compteur de BPM d'une touche SYNC LOCK 5 perpettant de limiter, au sein d'un même morceau, le passage servant au calcul du tempo. Cela est particulièrement intérésistant lorsque le compteur de BPM vient de trouver une valeur réalisée. Tu peux aussi saisir le tempo manuelle via les touches BEAT ASSIST 17. En les frappant au moins trois fois dans le rythme du morceau, le tempo ainsi saisi apparaît sur l'afficheur. Les touches BEAT ASSIST et SYNC LOCK sont toutes deux accompaniesées d'une LED.
Une fois que le tempo de la musique de chaque canal a été saisi via les touches SYNC LOCK ou BEAT ASSIST, la différence entre les tempos des canaux 1 et 2 est représentée par un afficheur à LED neuf segments nommé TEMPO DIFFERENCE [18]. Il indique l'importance de la différence de tempo en deviant vers la droite (le signal du canal 1 est le plus lent) ou vers la gauche (le signal du canal 2 est le plus lent). Lorsque la LED centrale de l'afficheur s'allume, les tempos sont identiques. Juste en dessous, l'afficheur à LED TIME OFFSET [19] t'indique la synchronisation des canaux 1 et 2. Lorsque sa LED centrale s'allume, les deux morceaux sont synchronisés. Si l'affichage se déplace vers la gauche ou la droite, le canal correspondant (dans l'ordre 1 ou 2) n'est pas synchronisé.
Les afficheurs TEMPO DIFFERENCE et TIME OFFSET ne sont actifs qu'à partir du moment ou le tempo de chaque canal a été saisi via l'une des deux méthodes décrites ci-dessus.
Pour quitter le mode SYNC LOCK ou BEAT ASSIST, appuie simplement une fois sur la touche SYNC LOCK des deux canaux.
3. CONNEXIONS

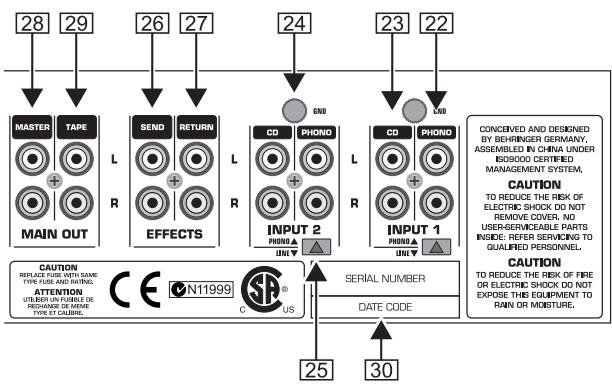

Fig. 3.1: Les connexions du panneau arrêté de la DJX400
Outre l'entrée micro et la sortie casque, la PRO MIXER DJX400 dispose exclusivement de connecteurs Cinch/RCA situés sur le panneau arrêté de la console.
[22] Les entrées PHONO des canaux 1 et 2 sont destinées à recevoir le signal de platines disques.
[23] Il s'agit ici d'une entrée ligne destinée aux platine lecteurs cassettes, CD, MD, etc.
[24] Les connecteurs GND servent à la mise à la masse des platines disques.
[25] La touche PHONO/LINE permet de modifier la sensibilité des entrées PHONO pour les transformer en entrées ligne. Ainsi, tu pourslas alimenter avec des sources de niveau ligne telles que des lecteurs cassettes, CD, etc.
26 La DJX400 dispose d'une boucle d'effets intégrée pour le câblage d'un processeur d'effets externe. La sortie SEND préféve le signal de la section MONITOR et le conduit vers l'effect extrne. Le signal délivré par la sortie SEND est donc le même que celui de la sortie casque. On le sélectionne via la touche MONITOR SELECTOR.
[27] Le retour d'effets RETURN est une entrée destinée à receivevoir le signal venant des effets externes. Le signal d'effet est ajusté au signal de la sortie MASTER de la console. La DJX400 ne disposant pas de commande du niveau du signal d'effet, il faudra le régler directement sur les multi-effets externes. Si tu n'as pas besoin d'effets, tu peux utiliser le retour d'effets RETURN comme entrée supplémentaire pour un échantillonneur ou toute autre source de niveau ligne. Dans ce cas aussi, il te faudra régler le niveau de ce signal directement sur la source.
L'effet étant alimenté par le signal MONITOR, dés que tu ajoutes un effet à un signal de sortie de la console, le signal MONITOR (qui est également le signal du casque) doit impérativement être le même que le signal de la sortie principale de la console (MASTER). Autrement dit, il faut que le même canal alimentée les signaux MONITOR et MASTER. Si ce n'est pas le cas, l'effet ajoute au signal MASTER sera celui d'un autre morceau, les effets externes étant alimentés par le signal MONITOR (voir 26) mais appliqués au signal MASTER.
[28] La sortie MASTER est destinée à alimenter un ou plusieurs amplificateurs. On règle son niveau avec le potentiamètre MASTER LEVEL.
Allume toujours tes amplis en dernier afin d'eviter tout bruit de mise sous tension pouvant endommager tes enceintes lors de la mise en marche des autres éléments de ton système. Avant d'allumer les amplis, vérifie qu'aucun signal n'est present dans la DJX400 afin d'eviter toute mauvaise surprise à tes oreilles. Le plus sur est de « fermer » tous les faders et potentiometres avant demettre la console sous tension.
[29] La sortie TAPE te permet d'enregistrer ta musique avec une platine cassettes, DAT, etc. A la différence de la sortie MASTER, son niveau n'est pas régliable et tu devras le contrôle directement sur l'enregistrateur.
30 NUMERO DE SERIE de la DJX400. Prends le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi tu perdras tout droit aux prestations de garantie. Ou alors, replis la carte de garantie en ligne sur le www.behringer.com.

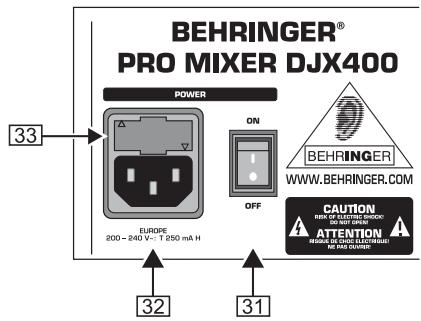

Fig. 3.2: Liaison à la tension secteur et numéro de série
31 Ce commutateur te permet de mettre la DJX400 sous tension.
32 Il s'agit de l'EMBASE IEC standard destinée à receivevoir le cordon d'alimentation. Le comportement impulsionnel d'une console dépendant essentiellement des réserves d'énergie mises à disposition de ses étages d'amplification, et toute console compteant un grand nombre d'amplis opérationnels (Op-Amps) pour le traitement des signaux ligne, beaucoup de tables de mixage montrent des signes de « faiblesse »ès qu'on les sollicite en raison de l'énergie insuffisante délivrée par leur alimentation. Avec ta DJX400 et sa grosse alimentation interne, ton son restera toujours clair et transparent.
[33] PORTE-FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier l'apparéil à la tension secteur, vérifie que le voltage correspond à celui de ta tension secteur. Au cas où tu serais améné à remplacer le fusible, utilise impératifement un fusible de même type. L'embase du fusible possède deux positions différentes pour pouvoir désirir entre 230 V et 115 V. Si tu veux utiliser l'appareil en 115 V (hors d'Europe), n'oublie pas d'y installer un fusible de valeur supérieure.
4. CHARACTERISTIQUES TECHNIQUES
ENTREES AUDIO
Entree micro
40 dB Gain, entrée à
Entrées Phono 1 et 2
symétrie électronique
40 dB Gain @ 1 kHz,
entées asymétriques
Entrées ligne 1 et 2
0 dB Gain,
entées asymétriques
Return
0 dB Gain,
entree asymétrique
SORTIES AUDIO
Master
Max. +21 dBu @
+10 dBU (entree ligne)
Tape
Typ. 0 dBu
Send
Typ. 0 dBu
Sortie casque
Typ. 140m @1% THD
EGALISEUR (+/-8dB)
Graves stereo
+12 dB / -32 dB @ 50 Hz
Méduins stéreo
+12 dB / -32 dB @ 1,2 kHz
Aigus stereo
+12 dB / -32 dB @ 10 kHz
Graves micro
+12 dB / -12 dB @ 50 Hz
Aigus micro
La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuees sans notification prétable. C'est pourquoit les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations générées dans ce manuel.
