VMX200 - Table de mixage DJ BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ
Marque	BEHRINGER
Modèle	VMX200
Nombre de canaux	2 canaux stéréo + 1 canal micro
Égaliseur	3 bandes par canal (Kill : -32 dB à +12 dB)
Égaliseur micro	2 bandes (High/Low)
Crossfader	45 mm, VCA, avec inverseur et courbe réglable
Faders de canal	VCA, 3 courbes (Soft/Mid/Sharp)
Beat Counter	2 sections, affichage BPM, SYNC LOCK, BEAT ASSIST, indicateurs TEMPO DIFFERENCE et TIME OFFSET
Entrées microphone	1 x Jack symétrique (MIC IN)
Entrées Phono	2 x RCA (canaux 1 et 2), sensibilité 40 dB @ 1 kHz, commutable en entrée ligne
Entrées Ligne	2 x RCA (canaux 1 et 2), sensibilité 0 dB
Boucle d'effet	Send (PFL) et Return (niveau ligne, utilisable comme entrée supplémentaire)
Sortie casque	Jack stéréo, impédance mini 32 Ω
Sortie Main	RCA, niveau max +21 dBu
Sortie Tape	RCA, niveau typ. 0 dBu
Fonction Surround	Oui, QRS 3D Surround (élargissement stéréo, réglable)
Talk-Over	Oui, atténuation automatique de la musique lors de l'utilisation du micro
Alimentation secteur	230 V ~ 50 Hz (Europe), fusible T 250 mA H ; sélecteur 115/230 V
Dimensions (approx.)	Environ 48 x 30 x 10 cm (non spécifié exactement, estimation)
Poids (approx.)	Environ 3,5 kg (estimation raisonnable)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de liquides. Débrancher avant nettoyage.
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité. Utiliser uniquement le type de fusible spécifié.
Garantie	Conditions en vigueur, carte de garantie à retourner sous 14 jours ou en ligne sur behringer.com
Réparabilité	Réparations par personnel qualifié uniquement. Pièces détachées disponibles via service après-vente.

FOIRE AUX QUESTIONS - VMX200 BEHRINGER

Comment brancher une platine vinyle sur la VMX200 ?

Utilisez les entrées Phono (RCA) et reliez le fil de terre à la borne GND située à l'arrière. Assurez-vous que le commutateur PHONO-LINE/LINE sur le canal soit en position Phono.

Puis-je utiliser une source ligne (lecteur CD) sur une entrée Phono ?

Oui, il est possible de modifier la sensibilité de l'entrée Phono. À l'arrière, le commutateur PHONO/LINE permet de transformer l'entrée Phono en entrée ligne. Attention : ne branchez jamais une source ligne sur une entrée Phono en position Phono sans ce réglage, car le volume serait trop élevé.

Comment utiliser le Beat Counter pour synchroniser deux morceaux ?

Le Beat Counter affiche le tempo en BPM. Pour chaque canal, utilisez la touche BEAT ASSIST en appuyant trois fois en rythme, ou activez SYNC LOCK pour verrouiller la plage de tempo. Les afficheurs TEMPO DIFFERENCE et TIME OFFSET vous indiquent l'écart de tempo et le décalage temporel entre les deux canaux.

Comment régler le volume du casque et pré-écouter un canal ?

Utilisez le potentiomètre LEVEL de la section casque pour le volume. Le commutateur MODE choisit entre Stereo (mélange réglable via le potentiomètre MIX) ou Split (canal 1 à gauche, canal 2 à droite). Le signal PFL est celui du casque.

Que faire si aucun son ne sort des enceintes ?

Vérifiez d'abord que l'alimentation est branchée et que l'interrupteur POWER ON est allumé. Assurez-vous que le niveau MAIN OUT n'est pas à zéro. Vérifiez les faders de canal et le crossfader. Enfin, contrôlez les câbles et l'amplificateur.

Comment ajouter un effet externe (réverbe) à la VMX200 ?

Utilisez la boucle d'effet : reliez la sortie SEND (PFL) à l'entrée de votre processeur, et la sortie du processeur à l'entrée RETURN. Réglez le niveau de retour sur le processeur. Vous pouvez également utiliser l'entrée RETURN comme entrée ligne supplémentaire si vous n'avez pas d'effet.

Quelle est la fonction du commutateur CURVE sous les faders ?

Le commutateur CURVE modifie la caractéristique du fader de canal : Soft (progressif), Mid (moyen) ou Sharp (brutal). Cette fonction permet d'adapter la réponse du fader à votre style de mixage. Attention : ne l'actionnez pas quand un signal est présent.

Comment inverser le sens du crossfader ?

Utilisez le commutateur REVERSE sur la section crossfader. En position enfoncée, les canaux sont inversés : le canal 1 devient le canal 2 et vice versa.

Comment réduire le volume de la musique automatiquement quand je parle au micro ?

La fonction Talk-Over est active par défaut. Utilisez le potentiomètre dédié pour régler le niveau d'atténuation de la musique lorsque vous parlez dans le micro. Pour désactiver, tournez-le à fond à gauche (minimum).

Quels fusibles utiliser et comment changer le voltage ?

Le porte-fusible possède deux positions pour 115 V et 230 V. Utilisez un fusible de type T 250 mA H pour 230 V (Europe) ou T 400 mA H pour 120 V (USA/Canada). Avant de changer le voltage, vérifiez que l'appareil est débranché. Ne remplacez jamais par un fusible de valeur différente.

MODE D'EMPLOI VMX200 BEHRINGER

Notice d'utilisation

Version 1.0 Juillet 2001

BEHRINGER

www.behringer.com

Consignes de sécurité

GARANTIE :

Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous : [e-mail], par Fax : au N°

[phone] et par téléphone ; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

Consignes de sécurité:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions :

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes :

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.

Pénétration d'objets ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants :

• le cordon ou le connecteur d'alimentation a été endommagé, ou
• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
• l'appareil a été exposé à la pluie, ou
• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
• l'appareil est tombé ou le boîtier est endommagé.

La maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.

1. Introduction

Avec la PRO MIXER VMX200 BEHRINGER, tu possèdes une table de mixage pour DJ ultra moderne. Son grand nombre de fonctions, entre autres la boucle d'effet et le Beat Counter, permettent un travail totalement nouveau et extrêmement créé. Bien que destinée aux professionnels, la VMX200 est très facile à utiliser.

Les tendances musicales ne s'arrêtent jamais. Qui ne peut pas être dépassé doit s'adapter continuellement. C'est dans cette optique que nous avons développé la VMX200. Elle possède des fonctions ultra modernes et fait appel aux technologies les plus novatrices. Cette console est l'outil DJ ultime pour s'éclater en club.

Soyons francs. Qui aime lire un mode d'emploi? Nous savons que tu veux commencer immédiatement à travailler avec ta VMX200. Mais sauras-tu utiliser toutes ses fonctions sans avoir parcouru sa notice d'utilisation?

La notice d'utilisation est avant tout destinée à te familiariser avec des notions spécifiques à connaître pour pouvoir exploiter toutes les qualités de la VMX200. Après avoir lu cette notice, archive-la pour pouvoir la consulter plus tard.

1.1 Avant de commencer

La VMX200 a été emballée avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage te parvient endommagé, vérifie qu'elle ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoie pas l'appareil mais informez-en ton revendeur et la société de transport sans quoi tu perdrais tout droit aux prestations de garantie.

Assure-toi que la circulation d'air autour de la console est suffisante et ne la pose pas à proximité d'une source de chaleur pour lui éviter tout problème de surchauffe.

Attention!

Des volumes sonores élevés peuvent endommager votre casque audio et plus grave encore, votre système auditif. Placez le potentiomètre LEVEL de la section MAIN en butée gauche avant d'allumer la table. Veillez à toujours travailler à des volumes sonores décents.

2. FACE avant

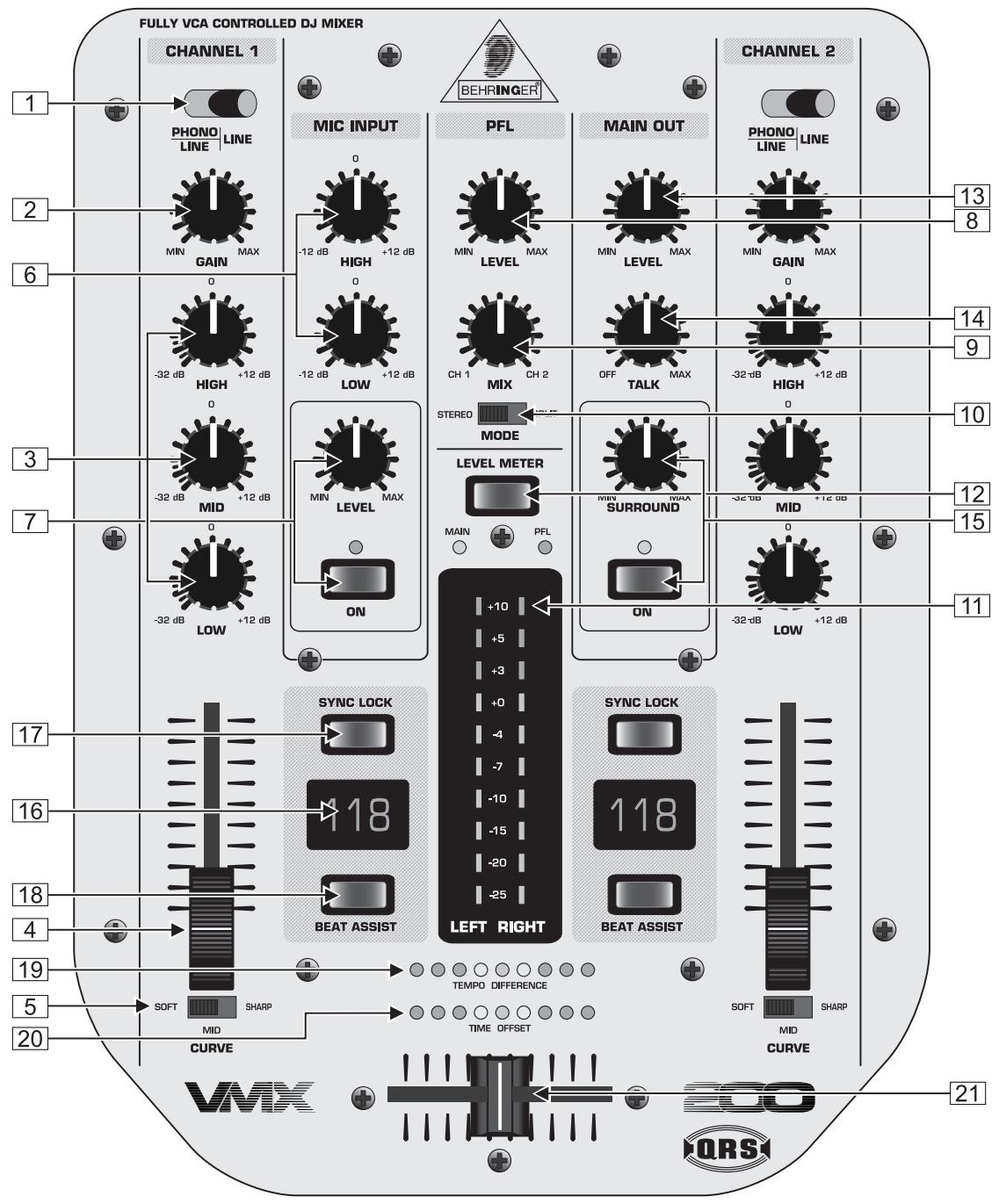

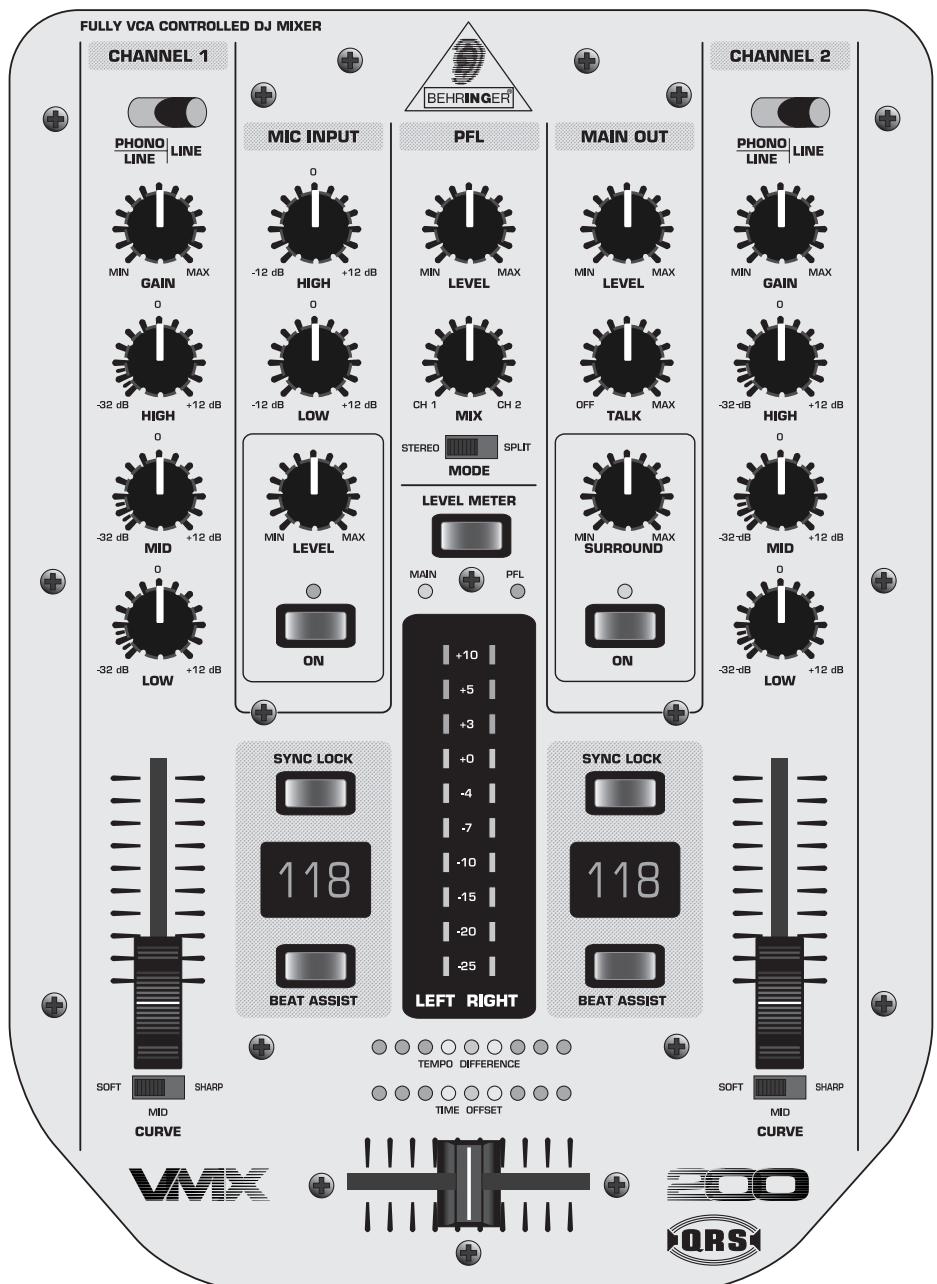

Fig. 2.1 : La face avant de la PRO MIXER VMX200

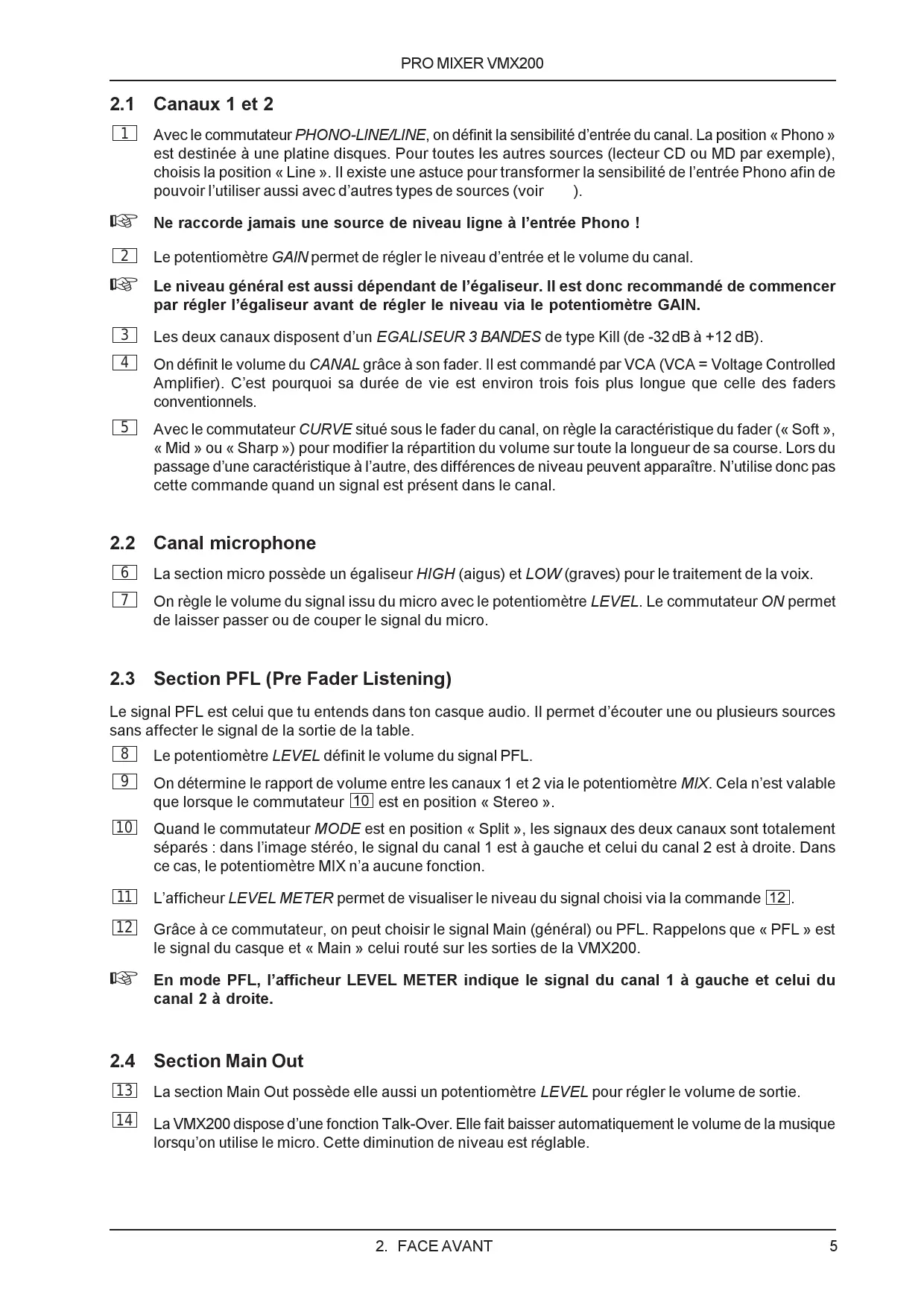

2.1 Canaux 1 et 2

1 Avec le commutateur PHONO-LINE/LINE, on définit la sensibilité d'entrée du canal. La position « Phono » est destinée à une platine disques. Pour toutes les autres sources (lecteur CD ou MD par exemple), CHOisis la position « Line ». Il existe une astuce pour transformer la sensibilité de l'entrée Phono afin de pouvoir l'utiliser aussi avec d'autres types de sources (voir ). Ne raccorde jamais une source de niveau ligne à l'entrée Phono! 2 Le potentiemetre GAINpermet de regler le niveau d'entree et le volume du canal. Le niveau général est aussi dépendant de l'égaliseur. Il est donc recommandé de commencer par régler l'égaliseur avant de régler le niveau via le potentiamètre GAIN. 3 Les deux canaux disposent d'un EGALISEUR 3 BANDES de type Kill (de -32 dB à +12 dB). 4 On définit le volume du CANAL grâce à son fader. Il est commandé par VCA (VCA = Voltage Controlled Amplifier). C'est pourquoit sa durée de vie est environ trois fois plus longue que celle des faders conventionnels. 5Avec le commutateur CURVE situé sous le fader du canal, on rgle la caractéristique du fader (« Soft «, «Mid » ou « Sharp ») pour modifier la répartition du volume sur toute la longueur de sa course. Lors du passage d'une caractéristique à l'autre, des différences de niveau peuvent apparaître. N'utilise donc pas cette commande quand un signal est present dans le canal.

2.2 Canal microphone

La section micro possède un égaliseur HIGH (aigus) et LOW (graves) pour le traitement de la voix. On règle le volume du signal issu du micro avec le potentiomètre LEVEL. Le commutateur ON permet de laisser passer ou de couper le signal du micro.

Le signal PFL est celui que tu entends dans ton casque audio. Il permet d'écouter une ou plusieurs sources sans affecter le signal de la sortie de la table.

Le potentiomètre LEVEL définit le volume du signal PFL. On détermine le rapport de volume entre les canaux 1 et 2 via le potentiomètre MIX. Cela n'est valable que lorsque le commutateur est en position « Stereo ». Quand le commutateur MODE est en position « Split », les signaux des deux canaux sont totalement séparés : dans l'image stéréo, le signal du canal 1 est à gauche et celui du canal 2 est à droite. Dans ce cas, le potentiomètre MIX n'a aucune fonction. L'afficheur LEVEL METER permet de visualiser le niveau du signal choisi via la commande. Grace à ce commutateur, on peut avoir le signal Main (général) ou PFL. Rappelons que « PFL » est le signal du casque et « Main » celui routed sur les sorties de la VMX200.

En mode PFL, l'afficheur LEVEL METER indique le signal du canal 1 à gauche et celui du canal 2 à droite.

La section Main Out possède elle aussi un potentiomètre LEVEL pour régler le volume de sortie. La VMX200 dispose d'une fonction Talk-Over. Elle fait baisser automatiquement le volume de la musique lorsqu'on utilise le micro. Cette diminution de niveau est réglable.

2.5 Section QRS 3d-surround

On met la fonction Surround 15 en ou hors service via le commutateur ON. Il s'agit d'un effet intégré qui apporte à ta musique le petit plus qui transformera tes prestations en événement. Cette fonction d'élargissement de l'image stéréo donne au son un caractère plus vivant et plus transparent. Le potentiomètre SURROUND détermine l'intensité de l'effet.

2.6 Fonction beat counter

Le Beat Counter de la PRO MIXER VMX200 est une fonction extrêmement utile pour réaliser des enchâinements fluides entre deux morceaux et ainsi assurer le succès de tes performances. Le compteur de battements te communique le tempo en BPM (Battements Par Minute) des morceaux présents. Les canaux 1 et 2 de la PRO MIXER possèdent chacun une section Beat Counter. Elles sont identiques.

Le tempo de chaque canal apparait sur l'AFFICHEUR 16. Avec un morceau possédant plusieurs changements de tempo, les valeurs en BPM devraient changer régulièrement et pourraient compliquer inutillement le travail. C'est pourquoi chacune des deux sections Beat Counter possède une touche SYNC LOCK 17 qui permet de délimiter le domaine des changements de tempo possibles pendant un morceau. Cela n'a de sens que si le compteur de battements a affiché une valeur réaliste. On peut faire la même chose manuellement via la touche BEAT ASSIST 18. En l'actionnant trois fois dans le rythme du morceau, on fait apparaître le tempo sur l'AFFICHEUR. Chacune des touches SYNC LOCK et BEAT ASSIST est équipée d'une LED dédiée.

Lorsqu'on a délimité le tempo des morceaux présents dans les deux canaux grâce aux touches SYNC LOCK et BEAT ASSIST, la différence de tempo des canaux 1 et 2 est illustrée par un afficheur 9 segments à LED nommé TEMPO DIFFERENCE [19]. L'afficheur indique l'importance de la différence entre les deux tempos par un mouvement vers la droite (le signal du canal 1 est plus lent) ou vers la gauche (le signal du canal 2 est plus lent). Lorsque la LED centrale est allumée, les tempos sont semblables. L'afficheur à LED inférieur TIME OFFSET [20] renseigne sur la synchronisation des canaux 1 et 2. Lorsque la LED centrale est allumée, les deux morceaux sont synchronisés. Lorsque l'affichage se déplace vers la droite ou la gauche, le canal correspondant n'est pas synchrone. Les afficheurs TEMPO DIFFERENCE et TIME OFFSET ne sont actifs que lorsque le tempo de chacun des deux canaux a été déterminé auparavant selon l'une des méthodes exposées plus haut.

Pour quitter le mode SYNC LOCK ou BEAT ASSIST, il suffit d'appuyer à nouveau sur la touche SYNC LOCK de chaque canal.

2.7 Section crossfader

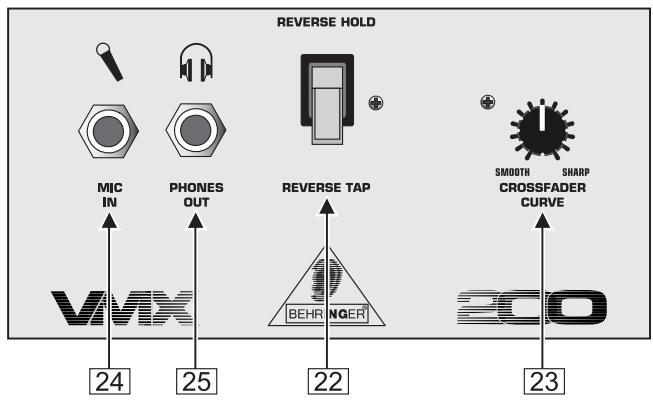

21 Le CROSSFADER de 45 mm permet de réaliser les transitions entre les canaux 1 et 2. Tout comme les faders des canaux, le CROSSFADER est un fader professionnel à VCA. 22Avec le commutateur REVERSE, on inverse la direction de I'action du CROSSFADER (commutateur sans detente vers le bas et a detente vers le haut). Autrement dit, tu peux passer du canal 1 au canal 2 en une fraction de seconde puisqu'ils ne font que changer de cotoé. 23 Le potentiemetre CROSSFAER CURVE de la section Crossfader permit de regler la repartition du volume sur la course du fader. 24 L'entrée MIC IN est une embase jack symétrique pour micro. 25 La sortie casque PHONES OUT permet d'éçouter les différentes sources (signal PFL). Ton casque audio doit posseder une impédance minimale de 32 Ohms.

3. Panneau arriere

26 Les entrées PHONO des canaux 1 et 2 sont conçues pour être reliées à des platines disque. 27 Les entrées LINE (ligne) sont destinées à recevoir les signaux de lecteurs cassette, CD, MD, etc. 28 Le « connecteur » GND permet la mise à la terre des platines disque.

29 Avec le commutateur PHONO/LINE, on peut modifier la sensibilité des entrées PHONO pour les transformer en entrées LINE. De cette façon, il est aussi possible de raccorder un lecteur cassette, CD ou MD aux entrées PHONO. 30 La VMX200 dispose d'une boucle d'effet pour processeur externe. Le départ SEND prévoit le signal de la section PFL pour le conduire vers le processeur externe (une reverb par exemple). 31 Le retour d'effet RETURN est destiné à recevoir le signal traité par le processeur d'effet externe et le mélange au signal de la section MAIN OUT (signal de sortie de la table). On règle le volume du signal traité par l'effet via le potentiomètre de niveau de sortie du processeur externe. Si tu ne possèdes pas d'effet, tu peux utiliser le connecteur RETURN comme entrée ligne (LINE) supplémentaire. 32 La sortie AMP, dont on règle le volume via le potentiomètre LEVEL de la section MAIN OUT, est destinée à être raccordée à un amplificateur. Mets toujours l'amplificateur en marche en dernier pour éviter de transmettre aux enceintes le bruit de mise sous tension de la console qui pourrait les endommager. Avant d'allumer l'ampli de puissance, assure-toi qu'aucun signal n'est présent dans la VMX200. Cela t'évitera les mauvaises surprises. Avant la mise sous tension, le mieux est de mettre tous les faders et tous les potentiomètres de la console à zéro. 33 La sortie TAPE est destinée à être reliée à un enregistreur (une platine cassette ou MD par exemple). 34 On met la VMX200 sous tension via le commutateur POWER ON. 35 PORTE-FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier l'appareil au secteur, vérifie que le voltage correspond à celui de ta tension secteur. Au cas où tu serais amené à remplacer le fusible, veille impérativement à utiliser un fusible de même type. Le porte-fusible possède deux positions différentes pour pouvoir choisir entre 230 V et 115 V. Si tu veux utiliser l'appareil en 115 V (hors d'Europe), n'oublie pas d'y installer un fusible de valeur supérieure. 36 Il s'agit du connecteur destiné à recevoir le câble de l'alimentation externe. 37 NUMERO DE SERIE. Prends le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi tu perdrais tout droit aux prestations de garantie. Ou alors, remplis la carte de garantie en ligne sur le www.behringer.com.

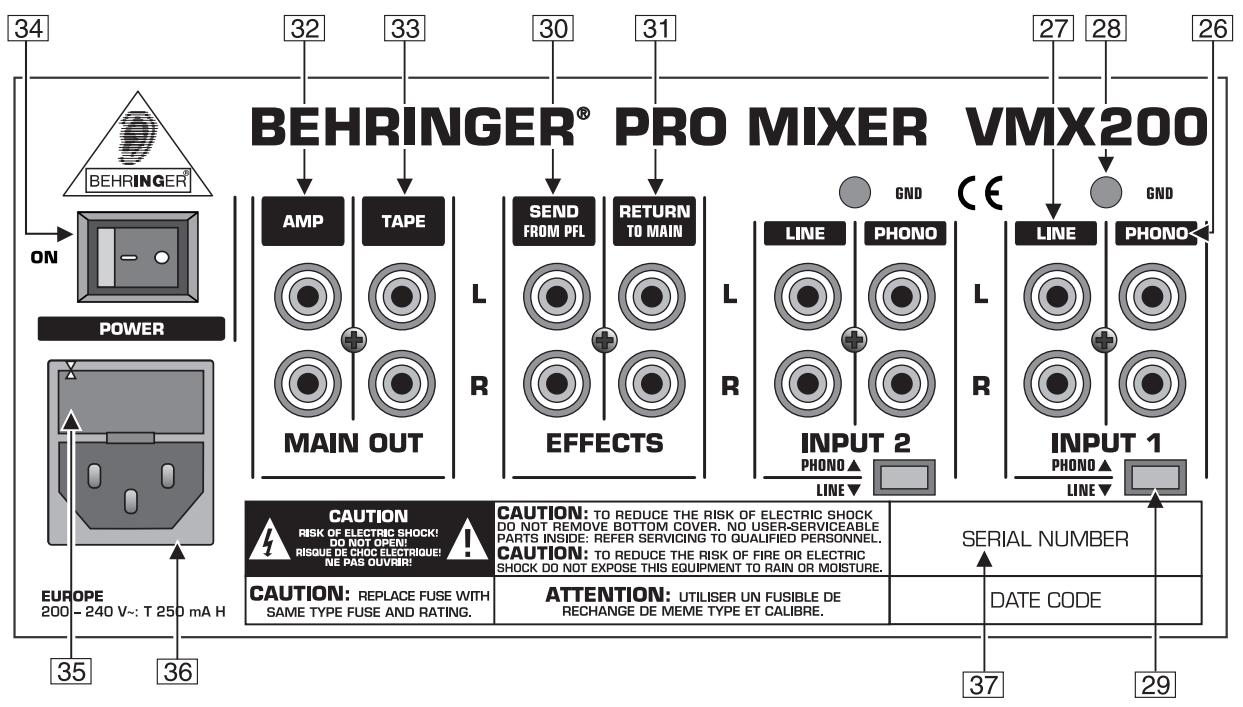

Fig. 3.1 : Le panneau arrêté de la VMX200

Entree micro

Entrées Phono 1 et 2

Entrées ligne 1 et 2

Retour (return)

Entrée à symétrie électronique, 40 dB de gain

Entrées asymétriques, 40 dB de gain @ 1 kHz

Entrées asymétriques, 0 dB de gain

Entrée asymétrique, 0 dB de gain

Sorties AUDIO

Sortie Main

Sortie Tape

Départ (send)

Sortie casque

Max. +21 dBu @ +10 dBu (ligne)

Typ. 0 dBu

Typ. 0 dBu

86 dB (ligne)

77dB(ligne)

<0.06%

De 20 Hz à 20 kHz

De -20 dB à +9 dB

Alimentation electrique

Tension secteur

USA/Canada

120V~, 60Hz fusible T 400 mA H

U. K./Australie

240 V ~, 50 Hz, fusible T 250 mA H

Europe

230 V ~, 50 Hz, fusible T 250 mA H

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
