MODE D'EMPLOI ACX1800 BEHRINGER

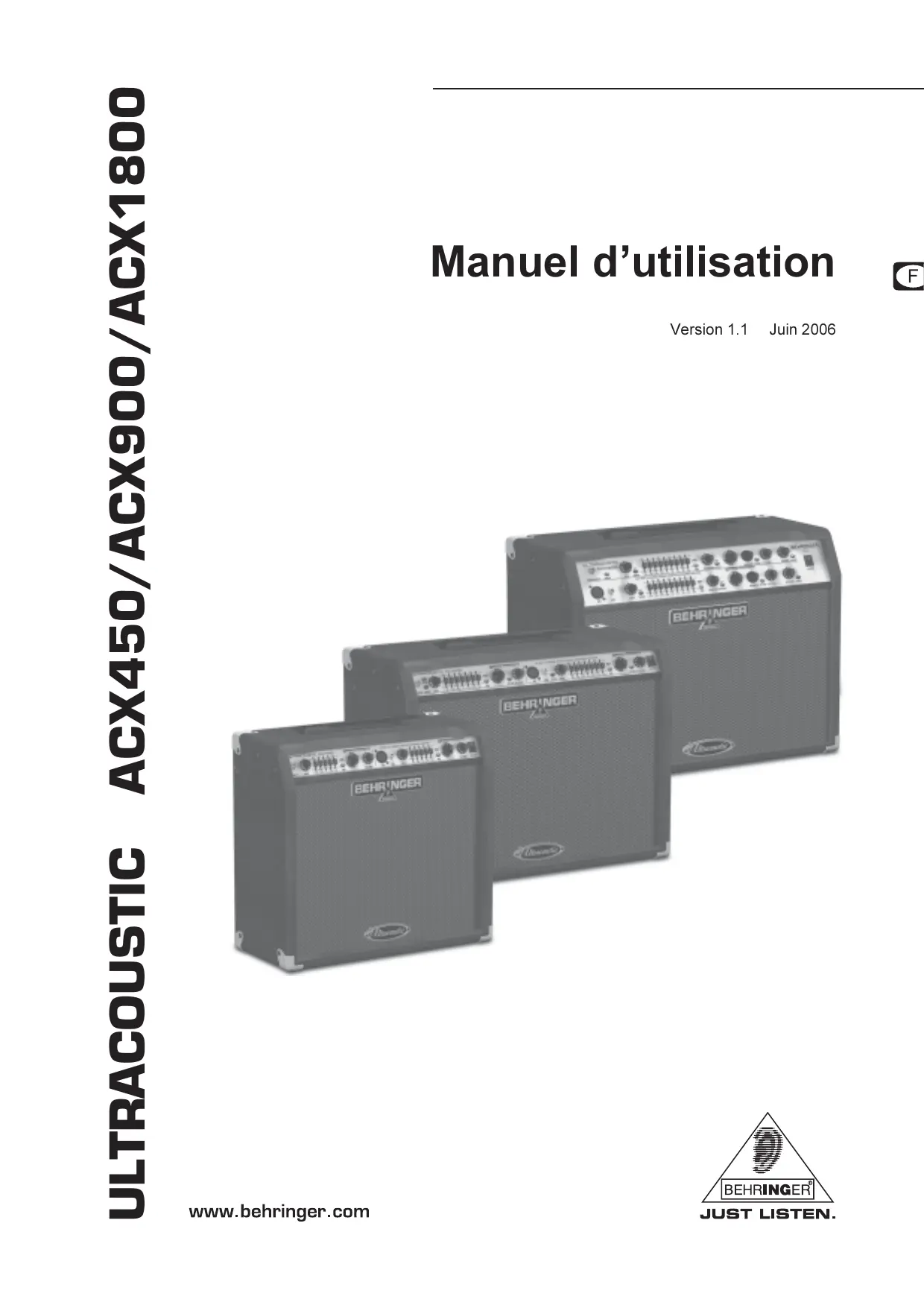

Manuel d'utilisation
Version 1.1 Juin 2006

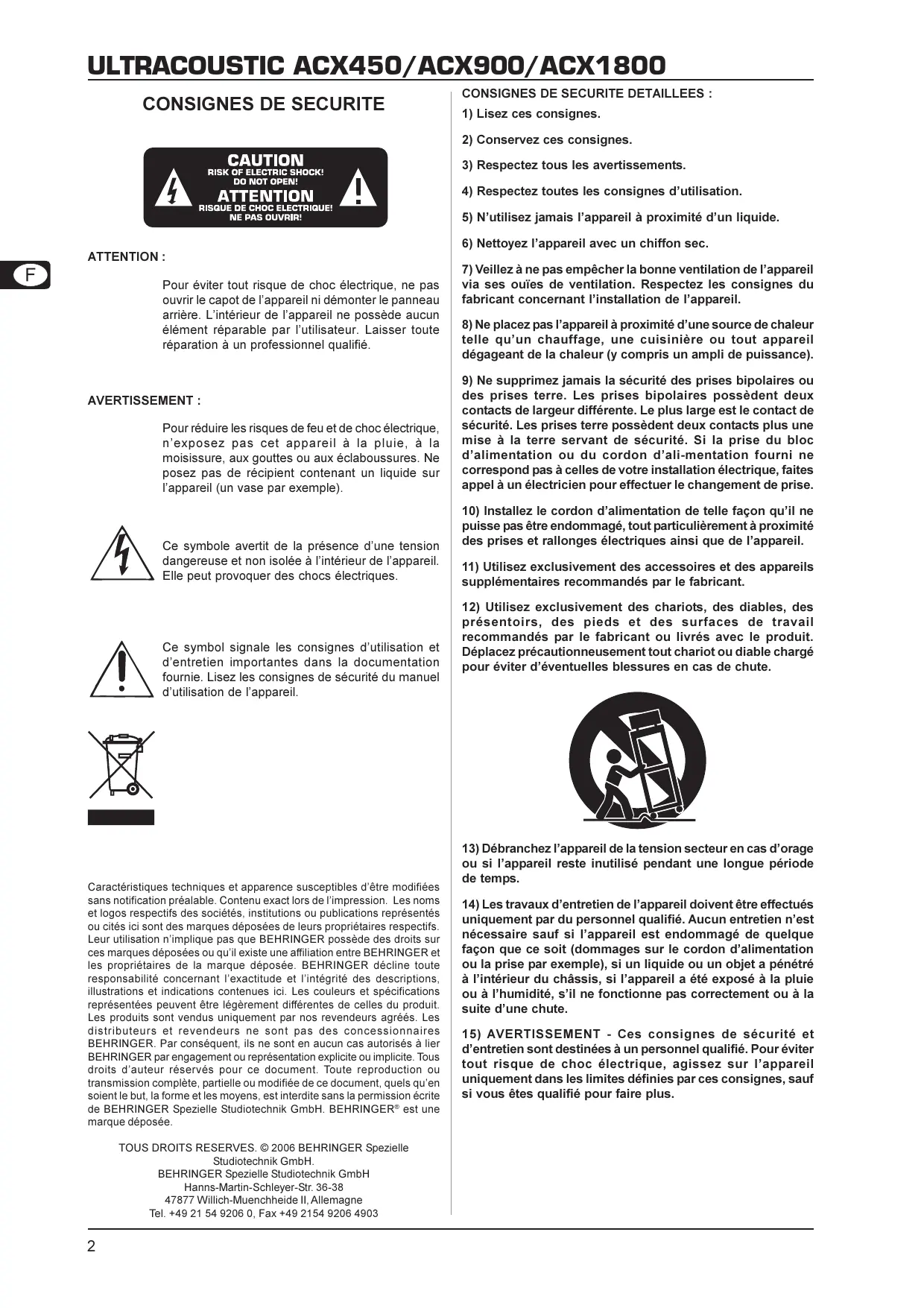

CONSIGNES DE SECURITE
ATTENTION :
Pour éviter tout risque de chocoléctrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionneliel qualifié.
AVERTISSEMENT :
Pour réduire les risques de feu et de chocolélectrique, n'exposez pas cet apparéil à la pluie, à la moisiSSure, aux gouttes ou aux éclaboussures. Ne posez pas de recipient contenant un liquide sur l' apparéil (un vase par exemple).
Ce symbole avertit de la presence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.
Ce symbol signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.
Caracteristiques techniques et apparcènce susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur'utilisation n'implique pas que BEHRINGER possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER et les propriétaires de la marque déposée. BEHRINGER Decline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contues ici. Les couleurs et specifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agrés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont enaucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toutre reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.
TOUS DROITS RESERVES. © 2006 BEHRINGER Spezielle
Studiotechnik GmbH
47877 Willich-Muenchheide II, Allemagne
Tel. +49 21 54 9206 0, Fax +49 2154 9206 4903
CONSIGNES DE SECURITE DETAILLEES :
1) Lisez ces consignes.
2) Conserve ces consignes.
3) Respectez tous les averissements.
4) Respectez toutes les consignes d'utilisation.
5) N'utilisez jamais l'appareil à proximé d'un liquide.
6) Nettoyez l'appareil avec un chiffon sec.
7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8) Ne placez pas l'appareil à proximé d'une source de chaleur telle qu'un chauffage, une cusinière ou tout apparéil dégageant de la chaleur (y compris un ampli de puissance).
9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas'être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil.
11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommendés par le fabricant.
12) Utilisez exclusivement des chariots, des diables, des prsentoirs, des pieds et des surfaces de travail recommendés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable charge pour éviter d'eventuelles blessures en cas de chute.
13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de chaque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du chassin, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de chic électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous étés qualifié pour faire plus.
1. INTRODUCTION
Merci de la confiance que vous nous avons prouvée en achetant votre ULTRACOUSTIC, un ampli 2 canaux de derniere génération garantissant un son exceptionnel et une utilisation rapide et simple dans toute une variété d'applications. Ses nombreuses fonctionnalités, dont deux multi-effets numériques 24 bits et le système FBQ de détction de larsens, conféré une qualité ultime à votre son. L'ULTRACOUSTIC bénéficiaie d'une connectique très completé permettant l'intégration de péripériques et la diffusion de sources audio variees qui fait de lui un outil polyvalent aux performances irréprochables.
Le present manuel est avant tout destiné à vous familiariser avec les commandes et connexions de votre ampli pour que vous puissiez en utiliser toutes les fonctions. Àpres l'avoir lu attentivement, archivez-le pour pouvoir le consulter ultérieurement.
1.1 Avant de commencer
1.1.1 Livraison
L'ULTRACOUSTIC a ete emballe avec le plus grand soin dans nos usines pour lui garantir un transport en toute securite. Cependant, si I'emballage vous parvient endommagé, verifiez qu'il ne presente aucun signe extérieur de degats.
En cas de dommages, ne nous renvoyez PAS l'appareil mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie.
Utilisez l'emballage d'origine pour éviter tout dommage à votre ampli lors de son stockage ou de son expédition.
Ne laisses jamais d'enfant sans surveillance jouer avec l'appareil ou son emballage.
Respectez l'environnement si vous jetez tout ou partie de l'emballage.
1.1.2 Mise en service
Assurez-vous que la circulation d'air autour de l'ampli est suffisante et ne le posez pas au-dessus d'un chauffage ou d'un ampli de puissance afin de lui éviter tout problème de surchauffe.
Avant de raccorder l'ampli à la tension secteur, vérifie qu'il est régle sur la tension ajustate :
Sur certains produits, le porte-fusible au-dessus de l'embase IEC presente trois marques triangulaires. Deux d'entre elles se font face. L'appareil est reglé sur le voltage inscrit prés de ces deux marques. On peut modifier la tension sector et admissible en faisant pivoter le porte fusible de 180^ . Attention, cela n'est pas valable pour les modèles d'exportation conçus exclusivement pour un voltage de 120 V par exemple!
Vous dévrez remplacer le fusible de l'ampli si vous souhaitez l'utiliser avec une tension secteur différente. Vous trouverez la valeur correcte du fusible au chapitre « CHARACTERISTIQUES TECHNIQUES »
Tout fusible defectieux doit être remplace par un fusible de valeur correcte! Le type de fusible à utiliser est décrit au chapitre « CHARACTERISTIQUES TECHNIQUES »
On effectue la liaison avec la tension secteur par l'intermédiaire de l'embase IEC standard et du cordon d'alimentation fourni. Ilis sont conformes aux normes de sécurité en vigueur.
Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.
1.1.3 Enregistrement en ligne
Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie.
La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au +49 2154 9206 4133.
Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs déliés. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si vous détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouvez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouvez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.
Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.
Merci pour votre coopération!
- D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.
2.COMMANDES ET ConnEXIONS

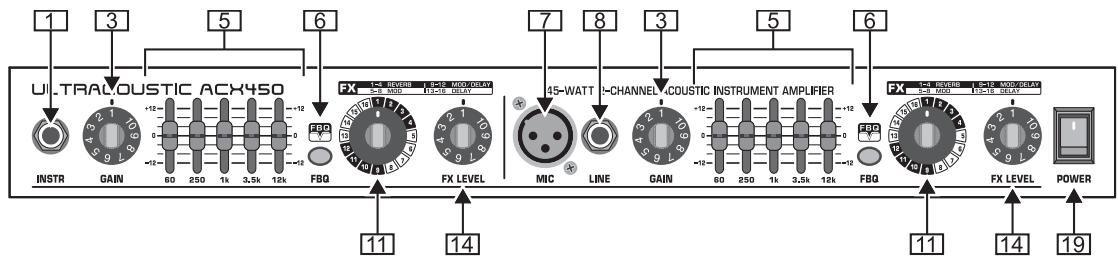

2.1 Face avant
1 L'embase /INSTR(UMENT) sur jack est l'entrée du canal instrument de votre ULTRACOUSTIC. Relief-y vous guitare acoustique en utilisant un cable asymétrique standard monté en jacks mono. Nous vous conseillons de désirir un cable deonne qualité pour éviter toute apparition de bruit résiduel ou parasite en répétition et sur scene.
2 Le commutateur PHASE (absent de l'ACX450) fait pivoter de 180^ la phase du canal instrument. Utilisez-le pour remedier aux problèmes de larsen ou de déphasage si vous utilisez un instrument doté de deux capteurs.
3 Le potentiemetre GAIN déterminé le volume sonore du canal dans lequel il se trouve.
4 La touche TUNER (absente de l'ACX450) « mute » (désactive) le canal dans lequel elle se trouve. Le signal est alors routé sur la sortie TUNER [22] du panneau arrière. Elle est donc pour le raccordement d'un accordeur électronique comme les BTR2000 et TU100 BEHRINGER.
La LED CLIP de la touche TUNER s'allume pour signaler la presence de surcharges à l'entrée du canal (ACX1800 uniquement). Dans ce cas, réduisez l'amplification d'entree en fermant le potentiometre GAIN jusqu'à ce que la LED CLIP ne s'allume plus. Cela est superflu si la LED ne s'allume qu'occasionnellement sur les crétes du signal car I'ampli possede suffisamment de réserves de puissance.
5 L'EGALISEUR FBQ est constitué de faders. Chacun d'eux contrôle une bande de fréquences donnée. Lorsque les faders sont sur 0, aucune égalisation n'est appliquée au signal. Pour amplifier le niveau d'une bande de fréquences, déplacez le fader concerné vers le haut.
ACX450
ACX900
ACX1800

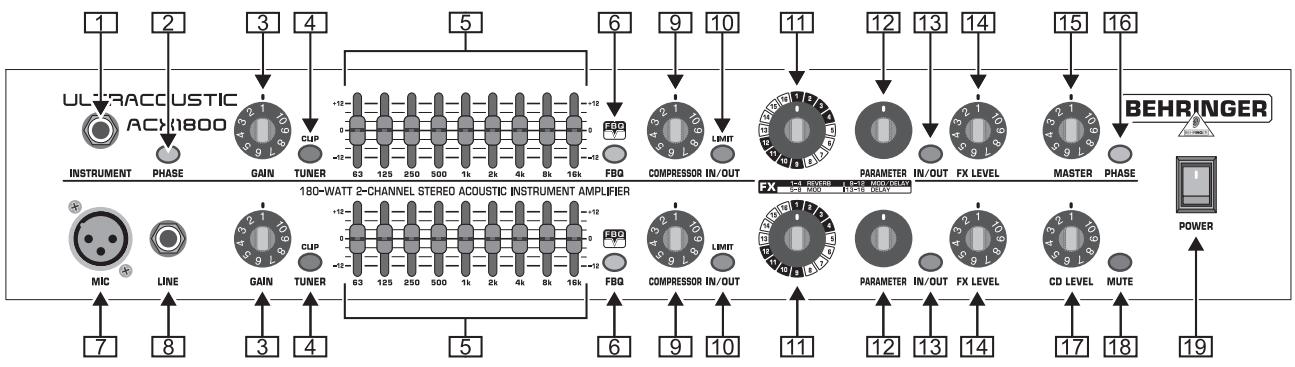

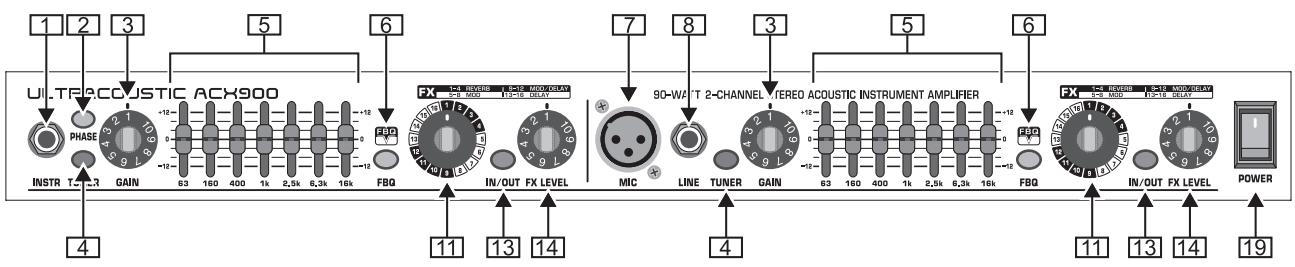

Fig. 2.1: Commandes et connexions de la face avant
Inversement, déplacez le fader vers le bas pour réduire le niveau d'une bande de fréquences. L'amplification/atténuation maximale appliquée par l'égaliseur est de 12 dB par bande.
6 La touche FBQ active la fonction FBQ. Tant que cette fonction est eteinte, les LED des faders brillent toutes avec la meme intensite. Dese que la touche FBQ est enfoncée, les LED des faders brillent plus ou moins intensement pour indiquer I'energie audio containue par le signal dans chaque bande de frquences. Le systeme FBQ you propose donc une aide visuelle pour corriger le signal et repeler les larsens. L'egaliseur reste always actif meme lorsque la fonction FBQ est eteinte.
7 L'embase MIC sur XLR est l'entrée micro symétrique du canal micro/ligne.
8 L'embase LINE sur jack symétrique est l'entrée ligne du canal micro/ligne. Elle est conçue pour receivevoir le signal d'un synthese, d'une boîte à rythme ou de toute source ligne.
9 Le potentiametre COMPRESSOR détermine l'intensité de la compression (ACX1800 seulement, voir chapitre 4.3).
10 La touche IN/OUT (ACX1800 uniquely) met le compresseur en service.
[11] L'encodeur crante FX SELECT sert à la sélection de l'un des 16 programmes d'effet du multi-effet du canal. Les effets disponibles dans chaque canal sont détaillés au tableau 4.1 du chapitre 4.2.
12 L'encodeur PARAMETER (ACX1800 uniquement) sert à l'édition d'un paramètre d'effect. Consultez le tableau 4.1 pour connaître le paramètre modifiable de chaque effet.
[13] La touche /IN/OUT (absente de l'ACX450) active/désactive l'effet sélectionné. La LED de la touche s'allume dés que l'effet est en service. L'effet peut également être activé/désactivé à partir de la pédale de commutation fournie.
14 Le potentiemetre FX LEVEL déterminé la proportion d'effet.
[15] Le potentiemetre MASTER définit quant à lui le volume sonore global de l'ACX1800.
16 La touche PHASE fait pivoter la phase du signal global Master de 180^ (ACX1800 uniquement). Utilisez-la lorsque vous ave des problèmes de larsen.
[17] Le panneau arrêté de l'ULTRACOUSTIC est équipéd'une entrée CD. Le potentiamètre CD LEVEL de la section Master (ACX1800 seulement) règle le volume du signal qui alimentée l'entrée CD. Ce potentiamètre se trouve sur le panneau arrêté des ACX900 et ACX450 (voir illustration 2.2).
18 La touche MUTE permet de « muter » (déspectiver) l'entrée CD de l'ACX1800.
19 Appuyez sur POWER pour allumer ou eteindre votre ampli. Avant de brancher l'ampli à la tension secteur, vérifie que le commutateur POWER est en position « Arrêt ». Pour désolidariser totalement l'ampli de la tension secteur, débranchez-le ! Assurez-vous que la prise électrique de l'ampli est facile d'accès avant d'allumer l'ULTRACOUSTIC.
Attention: le commutateur POWER ne désolidarise pas totallyment l'ampli de la tension secteur. C'est pourquoi nous vous conseillons de débrancher l'ULTRACOUSTIC avant de le laisser inutilisé pendant un long laps de temps.

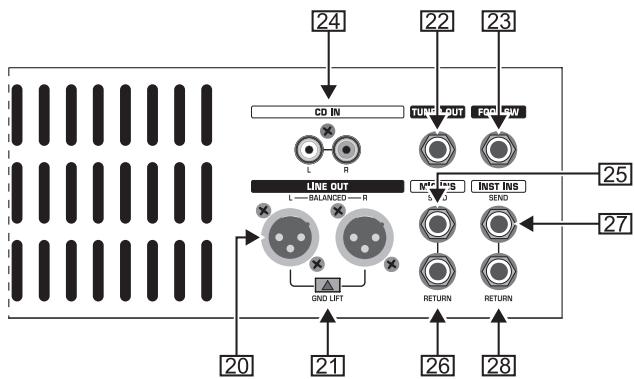

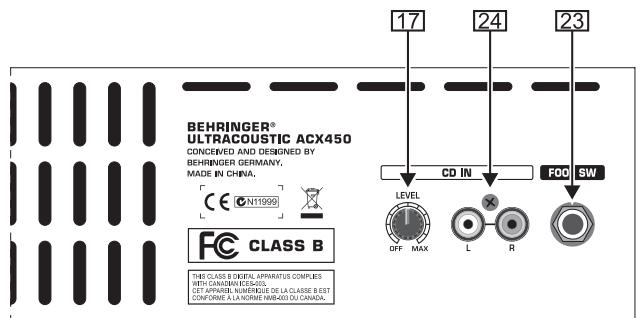

2.2 Panneau arrête
ACX450
ACX900
ACX1800

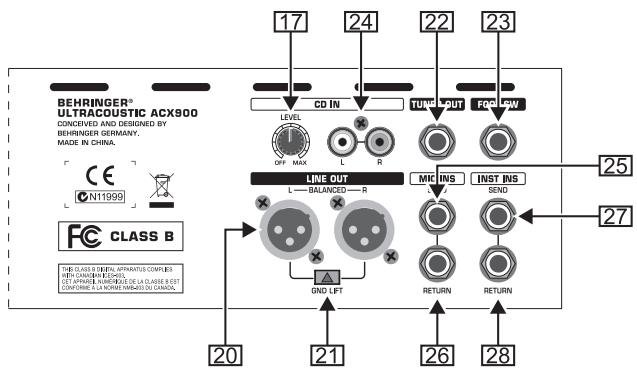

Fig. 2.2: Commandes et connexions du panneau arrête
20 Utilisez la sortie LINE sur XLR symétriques pour alimenter les entrées d'une table de mixage avec le signal de votre ULTRACOUSTIC (ACX1800 et ACX900 uniquement).
21 Utilisez la touche GND LIFT pour supprimer la liaison des masses entre l'ampli et la console (touche enfoncée) afin d'éliminer toute éventuelle boucle de masse.
[22] La sortie TUNER délivre en permanence le signal du canal instrument affirm d'alimenter un accordeur électronique.
[23] Reliez la double pédale de commutation fournie avec l'entrée FOOT SW(ITCH). La pédale permet d'activer/désactiver à distance l'effect de chaque canal (correspond à la fonction de la touche IN/OUT [13]).
24 L'entrée CD /IN sur cinch/RCA est donc pour le cablage d'une source stéreo externe afin de vous permettre de jouer accompagné par une boîte à rythme ou vos morceaux préféres (CD, MD, etc.).
25 + 26 MIC INSERT: le canal micro possède une boucle d'effet sérielle permettant l'intégration de processeurs externes. Pour le câblage, relièz la sortie SEND [25] à l'entrée de l'effet et l'entrée RETURN [26] à la sortie de l'effet.
[27] + [28] INST(RUMENT) INSERT: le canal instrument possède lui aussi une boucle d'effet sériele dont SEND [27] est le départ (sortie) et RETURN [28] le retard (entree).
Les sorties INSERT SEND peuvent aussi être utilisées comme sorties paralleles, ce qui permet d'enregistrer isolément chaque canal. Tant que les entrées RETURN restent inoccupées, le flux interne des signaux dans l'ampli reste ininterrompu.

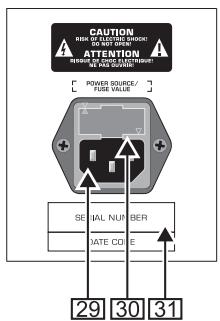

Fig. 2.3 : Embase IEC standard, portefusible et numero de série (panneau arrête)
[29] On effectue la liaison avec la tension secteur par l'intermédiaire de l'embase IEC standard et du cordon d'alimentation fourni.
30 PORTE-FUSIBLE / SELECTEUR DE TENSION. Avant de relier l'ampli à la tension secteur, vérifie bien qu'il est régle sur la tension correcte. Remplacez tout fusible défectueux par un fusible de même type. Certains produits possèdent un portefusible à deux positions permettant de désirer entre une tension secteur de 230 V et de 120 V. Attention : si vous utilisez votre ampli en 120 V hors d'Europe, vous dévrez d'abord y installer un fusible de valeur supérieure.
31 NUMERO DE SERIE.
3. EXAMPLES DE CÂBLAGE
3.1 Possibilities de câblage de l'ACX450

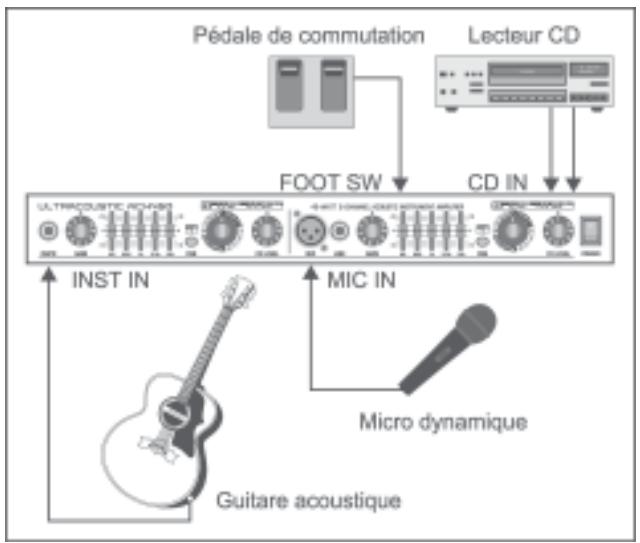

Fig. 3.1: Possibilities de cablage de l'ACX450
Dans cette configuration ideale pour les répétitions et le travail à la maison, la guitare est reliée à l'entrée instrument du canal 1 de l'ampli. Le canal 2 peut être utilisé avec un micro dynamique ou un second instrument.
La pédale de commutation FS112 fournie est raccordée à l'entrée FOOT SW du panneau arrêté de l'ampli. Elle permet d'activer/désactiver l'effet de chaque canal, ce qui est particulièrement utile en concert.
Raccordez un lecteur CD à l'entrée CD de l'ampli pour pouvoir jouer avec un enregistrement témoin. Bien entendu, la source peut aussi être un lecteur MD ou un ordinateur!
3.2 Possibilities de câblage étendues (ACX900 et ACX1800 uniquement)

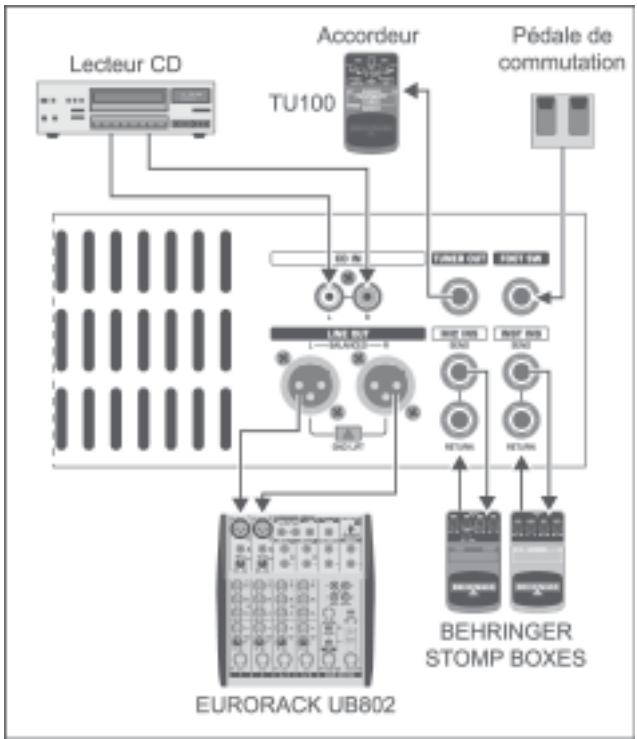

Fig. 3.2: Possibilities de cablage etendues (ACX900 et ACX1800 uniquement)
Les modèles ACX900 et ACX1800 possèdent un grand nombre de connexions dont l'illustration suivante montre une utilisation possible.
Le câblage des sources (instruments, micros et lecteur CD) ainsi que de la pédale est identique à celui de l'illustration 3.1. L'accordeur est relié à la sortie TUNER qui délivre constamment le signal de l'instrument. Il est également possible de cabler des processeurs externes différents dans chacun des deux canaux. Pour ce faire, reliéz le départ INSERT SEND d'un canal à l'entrée du processeur exter et la sortie de ce dernier au retour INSERT RETURN du même canal de l'ampli. L'illustration montre le câblage en insert de pédales d'effet reliées en série mais il pourrait aussi s'agir d'un processeur d'effets rackable. Vous pouvez également réaliser une boucle d'effet parallele en raccordant le départ MIC INSERT SEND ou INSTRUMENT INSERT SEND à l'entrée de l'effet et la sortie stéreo de ce dernier à l'entrée CD INPUT de l'ampli. À présent, vous pouvez utiliser le potentiamètre CD LEVEL pour régler la proportion d'effet par rapport au signal original. Pour cette application, assurez-vous que le processeur exter est régle sur 100% Wet, autrement dit qu'il ne délivre que le signal d'effet sans le signal source.
En concert, on utilise généralement une boîte de direct pour relier la guitare à la sono. Les boîtes de direct transforment le signal pour qu'il puisse supporter de grandes longueurs de cable et alimenter directement une console. La sortie ligne stéreo LINE OUT de l'ULTRACOUSTIC possède un boîte de direct intégrée. Par conséquent, vous pouvez la relier directement à l'entrée de la console (par exemple par l'intémidaire d'un multipaire) en utilisant des cables micro standard (deux conducteurs plus blinding) montés en XLR.
4. TRAITEMENTS AUDIO
L'ULTRACOUSTIC offre de nombreuses fonctions de traitement des signaux dont un égaliseur FBQ, un multi-effet intégré ainsi qu'un compresseur (ACX1800 uniquement). Ce chapitre expose les différentes possibités de traitement audio.
4.1 Egaliseur FBQ
L'égaliser graphique sert avant tout à la correction du niveau des fréquences du signal mais également à d'autres applications grâce à son analyseur de spectre FBQ intégré. L'égaliser ne modifie pas le signal tant que ses faders sont sur zéro.
Pour augmenter le niveau d'une bande de fréquences, poussez simplement le fader de la bande vers le haut.
Inversement, abaissez le fader d'une bande pour réduire le niveau des fréquences de la bande.
Appuyez sur la touche FBQ 6 pour activer l'affichage de l'analyse de spectre.
Fonction FBQ : chaque fader de l'égaliseur est doté d'une LED dont l'intensité lumineuse symbolise le niveau des fréquences de la bande pour vous aider à trouver rapidement le bon fader lorsque vous égalisez le signal. Par exemple, lorsque le son est sourd ou vrombissant, la LED de l'une des bandes basses brille très intensément. Abaissez progressivement le fader en question pour corriger ce son trop chargeé en graves. Si des fréquences sont sous-représentées dans le signal, vous pouvez utiliser l'égaliseur pourmettre ces fréquences en valeur en déplaçant vers le haut le fader de la bande dont la LED brille faiblement.
Pourmetre en valeur une bande de fréquences donnée, au lieu de monter le fader concené, vous pouvez réduire l'importance des autres bandes de fréquences en abaissant leur fader. Cette méthode permet d'éviter que le niveau interne du signal devienne trop important et d'exploiter des réserves de dynamique supérieures.
4.2 Proceseur d'effets numérique
L'une des particulétés de votre ULTRACOUSTIC résidence dans ses deux processeurs d'effets totalement indépendants. Chacun d'eux traite un canal de l'ampli. Chaque processeur possée 16 programmes d'effet différents répartis en quatre catégories.
Appuyez sur le commutateur IN/OUT [13] de la face avant ou de la pédale pour allumer ou êtreindre l'effet du canal.
Pour selectionner un programme d'effet, tournez l'encodeur FX SELECT [11]. Le tableau suivant vous presente les divers programmes du processeur d'effets intégré :
Tab. 4.1: Programmes d'effet
| FX | Programme | Fonction | Paramètre |
| REVERB | 1 | Chamber | Decay |
| 2 | Room | Decay | |
| 3 | Hall | Decay | |
| 4 | Concert | Decay | |
| MOD | 5 | Chorus | Depth |
| 6 | Flanger | Depth | |
| 7 | Phaser | Speed | |
| 8 | Tremolo | Speed | |
| MOD/DLY | 9 | Chorus / Delay 400 ms | Delay Level |
| 10 | Flanger / Delay 400 ms | Delay Level | |
| 11 | Chorus / Delay 300 ms | Delay Level | |
| 12 | Flanger / Delay 300 ms | Delay Level | |
| DELAY | 13 | Delay 80 ms | Feedback |
| 14 | Delay 300 ms | Feedback | |
| 15 | Delay 400 ms | Feedback | |
| 16 | Delay 500 ms | Feedback |
Ouvrez le potentiemetre FXLEVEL [14] pour rendre le signal d'effet audible.
Editez l'effet avec l'encodeur PARAMETER [12] (ACX1800 uniquely).
1-4 REVERB
Les algorthèmes de reverb simulent l'acoustique naturelle de lieux de tailles différentes. L'encodeur PARAMETER contrôle le paramètre Decay (résonance ou queue de reverb).
1 CHAMBER simule l'acoustique d'une cabine de studio. Cet effet est adapté auxsons nécessitant une reverb discrète sensée donner plus de vie au signal original.
2 ROOM simule une piece de taille moyenne dont les murs favorisent les premières réflexions.
3 HALL simule une grande salle à l'acoustique vivante et très refléchissante.
4 CONCERT simule la résonance longue et dense d'une grande salle de concert.
5-8 MOD
Il s'agit d'effets de modulation différents. Le paramètre régliable de ces effets est Depth (profondeur de la modulation) ou Speed (vitesse de la modulation).
5 CHORUS confère plus d'épaissur et de densité auxsons de guitare en retardant et modulant le signal original.
6 FLANGER est un effet très prisé des guitaristes. Il est réalisé en modulant constamment la hauteur sonore du signal.
7 PHASER est un effet plus discret que le flanger. Il est réalisé en ajoutant le signal d'effet, dont la phase est décalée, au signal original.
8 TREMOLO est une variation plus ou moins rapide du volume du signal original.
9-12 MOD/DELAY
Ces combinaisons d'effets associant un chorus ou un flanger à un delay. Sur l'ACX1800, le paramètre réglabre est le volume de l'effet delay.
9 CHORUS/DELAY avec un temps de delay de 400 ms.
10 FLANGER/DELAY avec un temps de delay de 400 ms.
11 CHORUS/DELAY avec un temps de delay de 300 ms.
12 FLANGER/DELAY avec un temps de delay de 300 ms.
13-16 DELAY
Effets de retard avec des temps de delay différents. Le paramètre établit est Feedback. Il détermine le nombre de répétitions.
13 DELAY court (retard de 80 ms).
14 DELAY moyennevement long (retard de 300 ms).
15 DELAY (retard de 400 ms).
16 DELAY long (retard de 500 ms).
4.3 Compresseur (ACX1800 unique)
Le role d'un compresseur est de réduire la dynamique des signaux. Ce faisant, les créés du signal sont abaisées alors que les portions de niveau faible sont amplifiées. Cela réduit l'écart de niveau entre les passages les plus forts et les plus faibles du signal de l'instrument ou du chant. Le résultat est un signal puissant et homogène dont les sons « longs » ont gagné en sustain (tenue des sons).
Allumez le compresseur (touche ON 10).
Ouvrez lentement le potentiemetre COMPRESSOR 9 pour accroître l'intensité de la compression.
Compareez le signal original au signal compressé en activant et désactivant alternatively le compréseur (touche ON).
Le compresseur travaille de façon optimale lorsqu'il est alimenté par un signal de niveau élevé. Lorsque le niveau du signal source est trop faible, le compresseur ne peut se déclencher que si le potentiamètre COMPRESSOR est très ouvert. Dans ce cas, d'importantes différences de niveau peuvent apparaitre lors de l'activation du compresseur. Pour que le compresseur se déclenché plus tôt, ouvrez beaucoup le potentiamètre GAIN. Ainsi, il est inutilè d'ouvoir exagérément le potentiamètre COMPRESSOR dont l'effet est plus rapidement audible. Faites des essais pour trouver le réglage qui convient à votre goût et à votre son !
5. INSTALLATION
5.1 Liaisons audio
Les connecteurs de l'ULTRACOUSTIC BEHRINGER sont tous des jacks asymétriques/mono à l'exception de la sortie stéreo LINE OUT sur XLR symétriques et de l'entrée CD sur cinch/RCA.
Assurez-vous de la compétence suffisante des personnes qui installent et utilisent votre ampli. Pendant et après l'installation, vérifie qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel.
Liaison symétrique avec connecteurs XLR
Entrée
1 = masse / blindage
2 = chaud (+)
3 = froid(-)
Sortie
Pour une liaison asymétrique, ponter les broches 1 et 3.
Fig. 5.1: Liaisons XLR

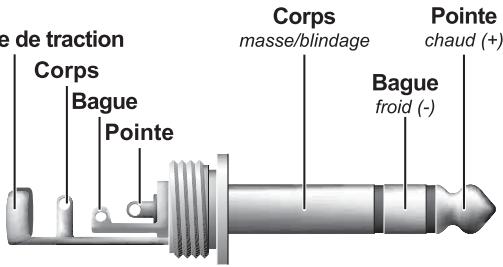

Liaison symétrique avec jack stéréo de 6,3 mm
Décharge de traction
Pour une liaison asymétrique, ponter la bague et le corps.
Fig. 5.2: Jack stereo de 6,3 mm

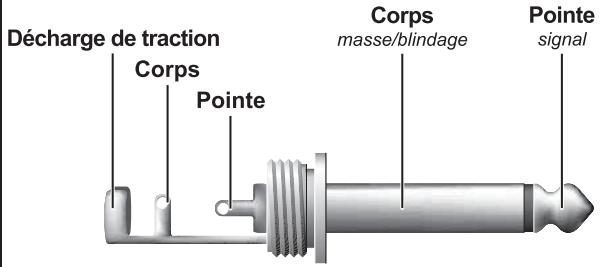

Liaison asymétrique avec jack mono de 6,3 mm
Fig. 5.3: Jack mono de 6,3 mm
- CHARACTERISTIQUES TECHNIQUES
| ACX450 | ACX900 | ACX1800 | |
| ENTREES AUDIO | |||
| INSTRUMENT IN | Jack asymétrique de 6,3 mm | ||
| Impédance d'entrée | 10 MOhm | ||
| MIC IN | XLR symétrique | ||
| Impédance d'entrée | 4 kOhm | ||
| LINE IN | Jack symétrique de 6,3 mm | ||
| Impédance d'entrée | 40 kOhm | ||
| INST INSERT RETURN | - | Jack asymétrique de 6,3 mm | |
| Impédance d'entrée | - | 220 kOhm | |
| MIC INSERT RETURN | - | Jack asymétrique de 6,3 mm | |
| Impédance d'entrée | - | 220 kOhm | |
| CD IN | Cinch/RCA | ||
| Impédance d'entrée | >10 kOhm | ||
| SORTIES AUDIO | |||
| LINE OUT | - | XLR symétrique | |
| Impédance de sortie | - | 4,3 kOhm | |
| Niveau de sortie max. | - | >24 dBu | |
| INST INSERT SEND | - | Jack asymétrique de 6,3 mm | |
| Impédance de sortie | - | 100 Ohm | |
| Niveau de sortie max. | - | >18 dBu | |
| MIC INSERT SEND | - | Jack asymétrique de 6,3 mm | |
| Impédance de sortie | - | 100 Ohm | |
| Niveau de sortie max. | - | >18 dBu | |
| TUNER OUT | - | Jack asymétrique de 6,3 mm | |
| Impédance de sortie | - | 33 kOhm | |
| Niveau de sortie max. | - | >6 dBu | |
| SYSTEME | |||
| Puisance | 1 x 45 W / 4 Ω | 2 x 45 W / 2 x 4 Ω | 2 x 90 / 2 x 4 Ω |
| TRAITEMENT NUMERIQUE | |||
| Convertisseurs | Sigma-delta 24 bits, suréchantillonnage 64/128x | ||
| Fréq. d'échantillonnage | 40 kHz | ||
| HAUT-PARLEURS | |||
| Type | 1 x 8" | 2 x 8" | 2 x 8" |
| Modèle | Haut-parleurs BUGERA™ à côte double | ||
| Impédance | 4 Ohm | 4 Ohm | 4 Ohm |
| Puisance admissible | 40 W | 60 W | 60 W |
| ALIMENTATION ELECTRIQUE | |||
| Tension secteur | Etats-Unis/Canada 120 V~, 60 Hz | ||
| Europe/Royaume-Uni/Australie 230 V~, 50 Hz | |||
| Japon 100 V~, 50 - 60 Hz | |||
| Chine/Corée 220 V~, 50 Hz | |||
| Modèle général d'exportation 120/230 V~, 50 - 60 Hz | |||
| Consommation électrique | max. 90 W | max. 135 W | max. 265 W |
| Fusibles 100 - 120 V~ | T 2,5 A H 250 V | T 3,15 A H 250 V | T 6,3 A H 250 V |
| Fusibles 200 - 240 V~ | T 1,25 A H 250 V | T 1,25 A H 250 V | T 3,15 A H 250 V |
| Connexion secteur | Embase IEC standard | ||
| DIMENSIONS ET POIDS | |||
| Dimesions (H x L x P) | 413 x 455 x 212 mm | 423 x 526 x 232 mm | 427 x 526 x 242 mm |
| Poids | 13,2 kg | 16,8 kg | 18,4 kg |
