RGT PRO EXTRA PEDAL - Accessoires de simulation de course THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier supplémentaire pour volant de simulation
Marque	Thrustmaster
Modèle	RGT PRO EXTRA PEDAL
Compatibilité	Volant Thrustmaster RGT Force Feedback Pro
Connexion	Connecteur RJ45 à l'arrière du volant
Type de pédales	Analogiques
Nombre de pédales	2 (embrayage et frein à main)
Alimentation	Via le volant (non indépendante)
Fonctions principales	Ajoute des pédales analogiques supplémentaires pour embrayage et frein à main ; remplace les leviers analogiques ; permet le mode 5 axes
Modes d'axes supportés	2 axes, 3 axes, 5 axes (recommandé)
Installation	Brancher sur le connecteur RJ45 du volant, puis passer en mode 5 axes dans le panneau de contrôle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Sécurité	Ne pas laisser à portée des jeunes enfants ; débrancher en cas d'inactivité prolongée
Garantie	2 ans à compter de la date d'achat
Support technique	Site web : fs.thrustmaster.com ; téléphone selon le pays
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer dans un point de collecte DEEE

FOIRE AUX QUESTIONS - RGT PRO EXTRA PEDAL THRUSTMASTER

Comment brancher le second pédalier RGT PRO EXTRA PEDAL ?

Débranchez d'abord la prise USB du volant de l'ordinateur. Branchez le pédalier sur le connecteur RJ45 situé à l'arrière du volant (repère 7 sur le schéma). Rebranchez la prise USB. Ensuite, basculez le volant en mode 5 axes dans le panneau de contrôle.

Quels modes d'axes sont supportés avec ce pédalier ?

Le volant supporte les modes 2 axes, 3 axes et 5 axes. Pour utiliser le second pédalier, le mode 5 axes est recommandé, car il permet de séparer chaque pédale et les leviers analogiques.

Que faire si mes pédales ne fonctionnent pas correctement ?

Vérifiez que le volant est en mode 5 axes et que le jeu accepte ce mode. Si le problème persiste, passez en mode 3 axes ou 2 axes. Assurez-vous également que le pédalier est bien branché et que le câble n'est pas endommagé. Consultez le panneau de contrôle Thrustmaster pour tester les axes.

Puis-je utiliser le second pédalier sans le volant Thrustmaster RGT ?

Non, ce pédalier est conçu exclusivement pour le volant Thrustmaster RGT Force Feedback Pro. Il se branche sur le connecteur RJ45 du volant et ne fonctionne pas de manière indépendante.

Comment passer en mode 5 axes ?

Vous pouvez le faire par logiciel ou par matériel. Par logiciel : dans le panneau de contrôle Thrustmaster, page 1, cliquez sur le mode souhaité (5 axes). Par matériel : appuyez simultanément sur les deux pédales et le bouton Force (6) du volant, puis relâchez. Le voyant lumineux devient vert en mode 5 axes.

Quelle est la garantie du produit ?

Thrustmaster garantit ce produit contre les défauts matériels et de fabrication pendant une période de deux ans à compter de la date d'achat. Contactez le support technique pour toute réclamation.

Comment nettoyer le pédalier ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. Évitez tout contact avec des liquides, car cela pourrait endommager les composants électroniques.

Le second pédalier est-il compatible avec tous les jeux de course ?

Il est compatible avec les jeux qui supportent le mode 5 axes et la configuration de plusieurs pédales. Si votre jeu n'accepte pas le mode 5 axes, utilisez le mode 3 axes ou 2 axes. Consultez les options de contrôle du jeu pour configurer les axes.

Comment contacter le support technique Thrustmaster ?

Rendez-vous sur le site fs.thrustmaster.com, cliquez sur Support Technique. Vous y trouverez une FAQ, les pilotes, et un formulaire de contact. Vous pouvez également appeler selon votre pays (ex: France 0892 690 024).

Que faire si le volant ne détecte pas le second pédalier ?

Vérifiez la connexion RJ45, assurez-vous que le volant est allumé et que l'adaptateur secteur est branché. Redémarrez l'ordinateur et reconnectez le volant. Si le problème persiste, testez le pédalier sur le connecteur principal (17) pour vérifier son bon fonctionnement.

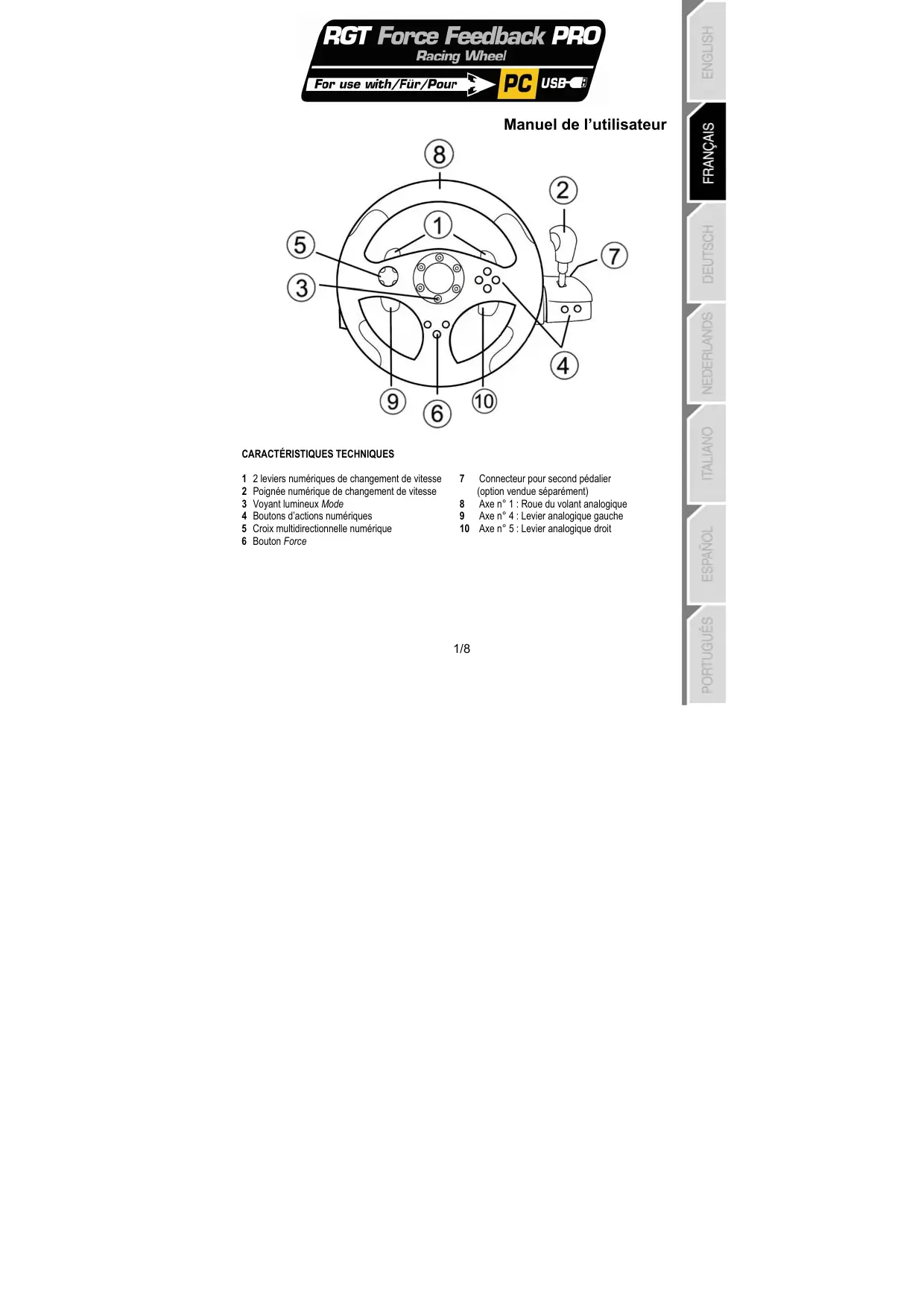

MODE D'EMPLOI RGT PRO EXTRA PEDAL THRUSTMASTER

Manuel de l'utilisateur

Caractéristiques techniques

1. Leviers numériques de changement de vitesse 2. Poignée numérique de changement de vitesse 3. Voyant lumineux Mode 4. Boutons d'actions numériques 5. Croix multidirectionnelle numérique 6. Bouton Force

7 Connecteur pour second pédalier (option vendue séparément) 8 Axe n° 1 : Roue du volant analogique 9 Axe n° 4 : Levier analogue gauche 10 Axe n° 5 : Levier analogue droit

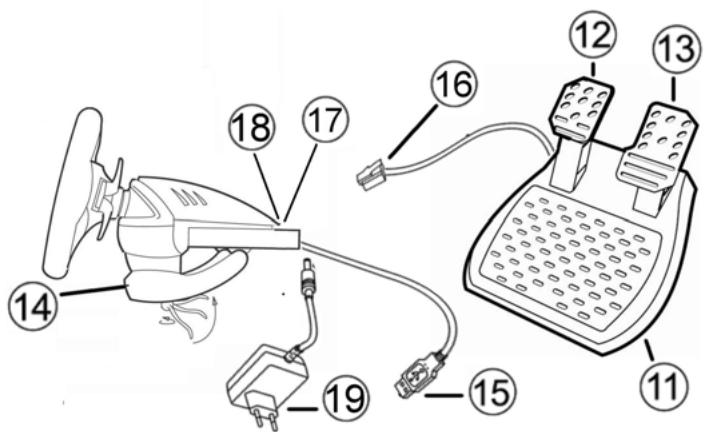

11 Pédalier analogue 12 Axe n° 2 : Pédale de frein analogique 13 Axe n° 3 : Pédale d'accélération analogique 14 Système de fixation à la table 15 Connecteur USB PC

16 Câble du pédalier 17 Connecteur RJ45 principal pour le pédalier 18 Connecteur pour l'adaptateur secteur 19 Adaptateur secteur

Fixer le volant

1. Placez le volant sur une table ou sur une autre surface plane.
2. Placez la vis de serrage dans le système de fixation (14) puis vissez l'ensemble dans l'emplacement prévu, sous le volant, jusqu'à ce que ce dernier soit parfaitement stable.

Relier le volant

1. Reliez le câble du pédalier (16) au connecteur RJ45 principal situé derrière le volant (17).
2. Reliez l'adaptateur secteur (19) au connecteur pour l'adaptateur (18) et branchez l'adaptateur sur le secteur.

Installation sur PC

Configuration requise : PC (Windows 98 SE, Me, 2000 et XP) équipé d'un port USB.

Installation des pilotes

1. Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM. Suivez les instructions affichées à l'écran pour Une fois l'installation terminée, cliquez sur Terminer et redémarrez l'ordinateur.
2. Au redémarrage de l'ordinateur, reliez le connecteur USB (15) à l'un des ports USB de votre unité centrale. Windows 98/Me/2000/XP détectera automatiquement le nouveau périphérique. (Si vous branchez un périphérique USB pour la première fois, il est possible que, pendant l'installation, Windows vous demande d'insérer le CD-ROM Windows afin d'installer les fichiers système nécessaires.)
3. Installation des pilotes : Windows 98 : l'Assistant Ajout de nouveau matériel se charge de rechercher pour vous les pilotes appropriés. Cliquez sur Suivant. Suivez les instructions affichées à l'écran pour terminer l'installation. Windows Me/2000/XP : l'installation des pilotes est automatique.
4. Sélectionnez Démarrer / Tous les programmes / Thrustmaster / Force Feedback driver / Control Panel. La boîte de dialogue Contrôleurs de jeu affichera le nom du volant avec l'état OK.
5. Dans le Control Panel, cliquez sur « Propriétés » pour configurer votre volant :

Page 1 = Test du périphérique : vous permet de tester et visualiser les boutons, la croix multidirectionnelle et les 5 axes (volant, pédale de frein, pédale d'accélération, leviers progressifs gauche et droit). - Page 2 = Tester les forces : vous permet de tester 8 effets de Force et de configurer le réglage des effets de Force Feedback et des effets d'Autocentrage.

Calibrage du volant

La roue du volant s'autocalibre de manière autonome une fois le connecteur USB connecté (cette opération entraîne des mouvements du volant). Les pédales s'autocalibrent après quelques pressions.

Sélection des axes (2, 3 ou 5 axes)

• Software » (dans la page 1 du « Control Panel ») Cliquez sur le mode désiré puis sur OK.
• Hardware » Appuyez simultanément sur les 2 pédales et sur le bouton de force (12) + (13) + (6). Le réglage par hardware doit toujours être effectué en dehors du control panel ! Il vous permettra de sélectionner tout mode directement dans les options « Contrôles » de votre jeu.

Mode 2 AXES (voyant lumineux orange)

Dans ce mode, les commandes d'accélérer et de frein de votre volant fonctionnent en mode « combiné » (les pédales sont alors couplées avec les 2 leviers analogiques).

L'axe 1 = Axe X = Roue du volant. L'axe 2 = Axe Y = 2 pédales + 2 leviers analogiques.

Mode 3 AXES (voyant lumineux rouge)

Dans ce mode, les commandes d'accélérateur et de frein de votre volant fonctionnent en mode « séparé » (les pédales sont toujours couplées avec les 2 leviers analogiques).

L'axe 1 = Axe X = Roue du volant. L'axe 2 = Axe Y = Pédale gauche + Levier analogique gauche. L'axe 3 = Axe RZ = Pédale droite + Levier analogique droit.

Mode 5 AXES (voyant lumineux vert)

Dans ce mode, les commandes d'accélérateur et de frein de votre volant fonctionnent en mode « séparé », mais également les deux leviers analogiques qui sont alors indépendants.

Axe 1 = Axe X = Roue du volant. Axe 2 = Axe Y = Pédale gauche. Axe 3 = Axe RZ = Pédale droite. Axe 4 = Axe Slider 0 = Levier analogue gauche. Axe 5 = Axe Slider 1 = Levier analogue droit.

Le mode exclusif 5 axes vous permettra de profiter de l'ensemble des options avancées proposées dans la plupart des jeux de course de type simulation. Vous pourrez alors gérer, pour la toute première fois, ces nouvelles fonctions de manière progressive (et non plus numérique). L'immersion est alors totale pour les fans de simulation automobile !

• gauche à la fonction « embrayage » (en mode « vitesse manuelle avec embrayage »)
• droit à la fonction « frein à main ».
• Attribution du levier analogique gauche à la fonction « vue interieure gauche »
• Attribuer le levier analogique droit à la fonction « vue intérieure droite ».

Remarque :

• Lorsque vous sélectionnez le mode 2 axes, le voyant lumineux est orange.
• Lorsque vous sélectionnez le mode 3 Rouge.
• Lorsque vous sélectionnez le mode 5 axes, le voyant lumineux est vert.

Si le jeu n'accepte pas l'ensemble des « 5 axes », basculez alors votre volant en mode « 3 axes » (ou « 2 axes » si le problème persiste).

Réglage de la fonction autocentrage

Par défaut, l'autocentrage du volant est désactivé.

La plupart des jeux récents proposent leur propre mode d'auto-centrage.

Il est donc fortement conseillé (dans la majorité des cas) de désactiver l'auto-centrage du volant, pour laisser le jeu le gérer. Le Force Feedback sera alors de bien meilleure qualité.

Le mode auto-centre activé sera surtout utile dans les jeux n'utilisant pas de Force Feedback ou utilisant un faible effet de retour ou de centrage.

Réglage par « Software » (dans la page 2 du « Control Panel »)

• pour désactiver l'auto-centrage, cliquez sur « Via le jeu »
• pour activer l'auto-centrage, cliquez sur « Via le volant »

Dans ce mode, vous pouvez régler l'intensité du retour au centre de 0 à 100%.

Réglage par « Hardware »

Pour activer ou désactiver l'auto-centrage directement dans votre jeu, appuyez simplement sur le bouton Force (6) de votre volant. En mode activé, l'intensité du retour au centre correspondra au pourcentage attribué précédemment au paramètre « Via le volant » dans le « Control Panel ».

Remarque :

Lorsque l'Auto-centrage est activé, le voyant lumineux clignote. Lorsque l'Auto-centrage est désactivé, le voyant lumineux ne clignote pas.

RÉGLAGE DES EFFETS FORCE FEEDBACK (dans la page 2 du « Control Panel »)

3 réglages possibles de 0 à 150 % :

• Forces Principales
• Forces Statiques
• Forces Dynamiques

PROGRAMMATION DE LA « BOÎTE DE VITESSES » (dans la page 1 du « Control Panel »)

Cette fonction vous permettra de « séparer » (mode par défaut) ou de « combiner » les leviers numériques de changement de vitesse (1) et la poignée numérique de changement de vitesse (2).

Remarque :

Penser à toujours fermer complètement le panneau de contrôle avant de lancer votre jeu !

Vous êtes maintenant prêt à jouer.

Connecteur pour second pédalier

Il vous est possible de connecter un second pédalier (7) (en plus du principal) à l'arrière de la poignée de vitesse. Une fois connecté, le second pédalier remplacera les 2 leviers analogiques. Vous profiterez alors des fonctions accélération, freinage, embrayage et frein à main directement sur les 4 pédales pour un réalisme optimal.

Le second pédalier est vendu séparément avec un système d'attache exclusif.

Dépannage

• Mon volant ne fonctionne pas correctement ou semble mal calibré. Éteignez votre ordinateur, déconnectez entièrement votre volant, reconnectez tous les câbles (avec l'adaptateur secteur et le pédalier), redémarrez et relancez le jeu.
• Mon volant tourne tout seul dans le jeu. Ceci est normal, il s'agit de la fonction d'auto-centrage disponible dans certains jeux. Pour arrêter ces mouvements, il suffit de placer ses mains sur le volant ou de diminuer l'intensité du Force Feedback.
• Mon volant reste bloqué d'un côté (gauche ou droite) après le lancement du jeu. Ceci est normal dans certains jeux. Il se recentrera de lui-même dès que vous l'aurez déclaré en tant que volant dans le chapitre Options du jeu.
• Mon volant est détecté par mon ordinateur, mais ne fonctionne pas avec mon jeu. Ouvrez l'interface de gestion des options de votre jeu pour configurer votre volant. Reportez-vous au manuel de l'utilisateur ou à l'aide en ligne de votre jeu pour plus d'informations.
• Mon jeu n'accepte pas le mode 5 axes.

Choisissez alors le mode 3 axes (voire le mode 2 axes si le problème persiste) puis configurez de nouveau votre volant dans l'interface de gestion des options de votre jeu.

• Mon pédalier ou mes leviers ne fonctionnent pas correctement.

Votre jeu n'accepte pas le type d'axe que vous avez sélectionné. Quittez alors le jeu et sélectionnez un nouveau mode d'axes. Relancez le jeu puis configurez de nouveau votre volant dans l'interface de gestion des options de votre jeu.

Préconisations et informations relatives à la sécurité

• Lors de la connexion de votre volant et pendant la phase d'auto-calibration : pour éviter toute mauvaise calibration, ne tournez jamais le volant, n'appuyez pas sur les pédales ou sur les boutons.
• Lors des périodes prolongées d'inactivité et pour éviter toute consommation ou détérioration, débranchez l'adaptateur secteur du volant. Rebranchez-le avant de reprendre la partie.
• Ce volant est à retour de force : ne laissez jamais votre volant à la portée des jeunes enfants, surtout lors des phases d'auto-calibration.

Support technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://fs.thrustmaster.com et cliquez sur Support Technique. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions des pilotes et logiciels) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter le support technique des produits Thrustmaster.

Par e-mail :

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies permettront aux techniciens de résoudre plus rapidement votre problème. Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran. Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe puis cliquez sur Connexion.

Partelphone:

France	0892 690 024	0,34 €/min, du lundi au vendredi de 13h à 17h et de 18h à 22h
Belgique	02 / 732 55 77	prix d'un appel national, du lundi au vendredi de 9h à 12h30 et de 14h à 17h30
Suisse	22 567 51 20	prix d'un appel national, du lundi au vendredi de 13h à 22h
Canada	514-279-9911	prix d'un appel longue distance, du lundi au vendredi de 7h à 17h (heure de l'Est)

Informations relatives à la garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin et sur avis du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et de ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, les kits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

Stipulations additionnelles à la garantie

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limitée. En aucun cas, Guillaume Corporation S. A. ou ses sociétés associées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

© 2005 Guillemot Corporation S. A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation. Microsoft® Windows® est une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques déposées et noms commerciaux sont reconnus comme tels et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

FAQ, astuces et pilotes sur www.thrustmaster.com

Handbuch

Second pédalier à utiliser avec le volant Thrustmaster RGT Force Feedback Pro

Branchement du pédalier supplémentaire :

1. Débranchez la prise USB du volant du port USB de votre ordinateur.
2. Branchez le pédalier sur le connecteur situé derrière le volant (voir point 7 sur le schéma du manuel RGT Force Feedback Pro).
3. Rebranchez la prise USB du volant sur le port USB de votre ordinateur.
4. Basculez le volant en mode 5 axes dans le Control Panel.

Remarque : une fois le second pédalier branché, les leviers situés derrière le volant sont désactivés.

Exemple de configuration des pédales (Mode « Vitesse manuelle avec embrayage analogique ») :

Pédalier sur connecteur 2 : A = Frein à main / B = Embrayage

Pédalier sur connecteur 1 : C = Frein / D = Accélérateur

Remarque : Ne pas oublier de relâcher les gaz lors des changements de vitesse.

Informations relatives à la garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et de ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute cause non liée à un défaut du matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

Stipulations additionnelles à la garantie

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limitée. En aucun cas, Guillemot Corporation S. A. ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

© 2005 Guillemot Corporation S. A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation. Microsoft® Windows® est une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel d'utilisation ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
