KH 710 - Outil électrique POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déboucheur tuyau à air comprimé
Marque	POWERFIX
Modèle	KH 710
Pression de service max.	4 bars
Accessoires fournis	Module WC, module douche, module Ø 6 cm, module Ø 5 cm, bouchon anti-débordement, mode d'emploi
Usage conforme	Nettoyage écologique de déversoirs, tuyaux et endroits inaccessibles par pression d'air
Matériau du boîtier	Plastique résistant
Couleur	Noir (estimation)
Dimensions (approx.)	30 cm x 10 cm (estimation)
Poids (approx.)	0,5 kg (estimation)
Alimentation	Manuelle (pompe à main)
Fonctions principales	Créer un coup de bélier pour déboucher les canalisations
Entretien et nettoyage	Nettoyer les modules et le boîtier avec un chiffon humide et un produit doux ; lubrifier la pompe avec de l'huile silicone si nécessaire
Sécurité	Ne pas diriger vers des personnes ou animaux ; utiliser uniquement sur des conduites résistantes à la pression ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Modules interchangeables ; service après-vente par Kompernass (tél. [phone])
Informations générales	Usage domestique gratuit ; pas pour usage commercial
Importateur	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, GERMANY
Normes	Respecte les réglementations européennes (estimation)
Garantie	Garantie légale (estimation)

FOIRE AUX QUESTIONS - KH 710 POWERFIX

Quels sont les accessoires fournis avec le POWERFIX KH 710 ?

L'appareil est livré avec un module pour WC, un module pour douche, un module Ø 6 cm, un module Ø 5 cm, un bouchon anti-débordement et le mode d'emploi.

Quelle est la pression maximale de service ?

La pression de service maximale est de 4 bars.

Comment choisir le bon module pour déboucher ?

Sélectionnez le module adapté à la taille de l'ouverture bouchée : module WC, module douche, module Ø 6 cm ou module Ø 5 cm. Insérez-le fermement dans l'ouverture de sortie d'air.

Dois-je ajouter des produits chimiques ?

Non. L'appareil fonctionne exclusivement à l'air comprimé, sans ajout de produits chimiques. N'utilisez pas d'essence, d'alcool ou de nettoyants contenant du carbone.

Comment utiliser le bouchon anti-débordement ?

Fermez les trop-pleins avec le bouchon anti-débordement : pour un trop-plein rond, poussez la goupille à ressort jusqu'à rabattre le levier de verrouillage. Pour un trop-plein prolongé, maintenez la goupille enfoncée et basculez le levier perpendiculairement.

Que faire si l'appareil ne crée pas de pression ?

Vérifiez que la valve de décompression (①) est bien vissée fermement sur l'appareil.

Comment nettoyer l'appareil ?

Nettoyez les modules et le boîtier avec un chiffon humide et un produit de nettoyage doux. N'utilisez pas de produits agressifs ou abrasifs.

Comment lubrifier la pompe ?

Dévissez le capuchon de fermeture (②), mettez quelques gouttes d'huile silicone sur la poignée, puis revissez le capuchon. N'utilisez pas d'autres huiles.

L'appareil est-il adapté à un usage commercial ?

Non, l'appareil est destiné à un usage gratuit et domestique, pas à des applications commerciales ou industrielles.

Comment contacter le service après-vente ?

Pour la France, appelez le 0800 808 825 ou envoyez un e-mail à [e-mail]. Pour la Suisse, composez le 0848 000 525 (max. 0,0807 CHF/min) ou écrivez à [e-mail].

MODE D'EMPLOI KH 710 POWERFIX

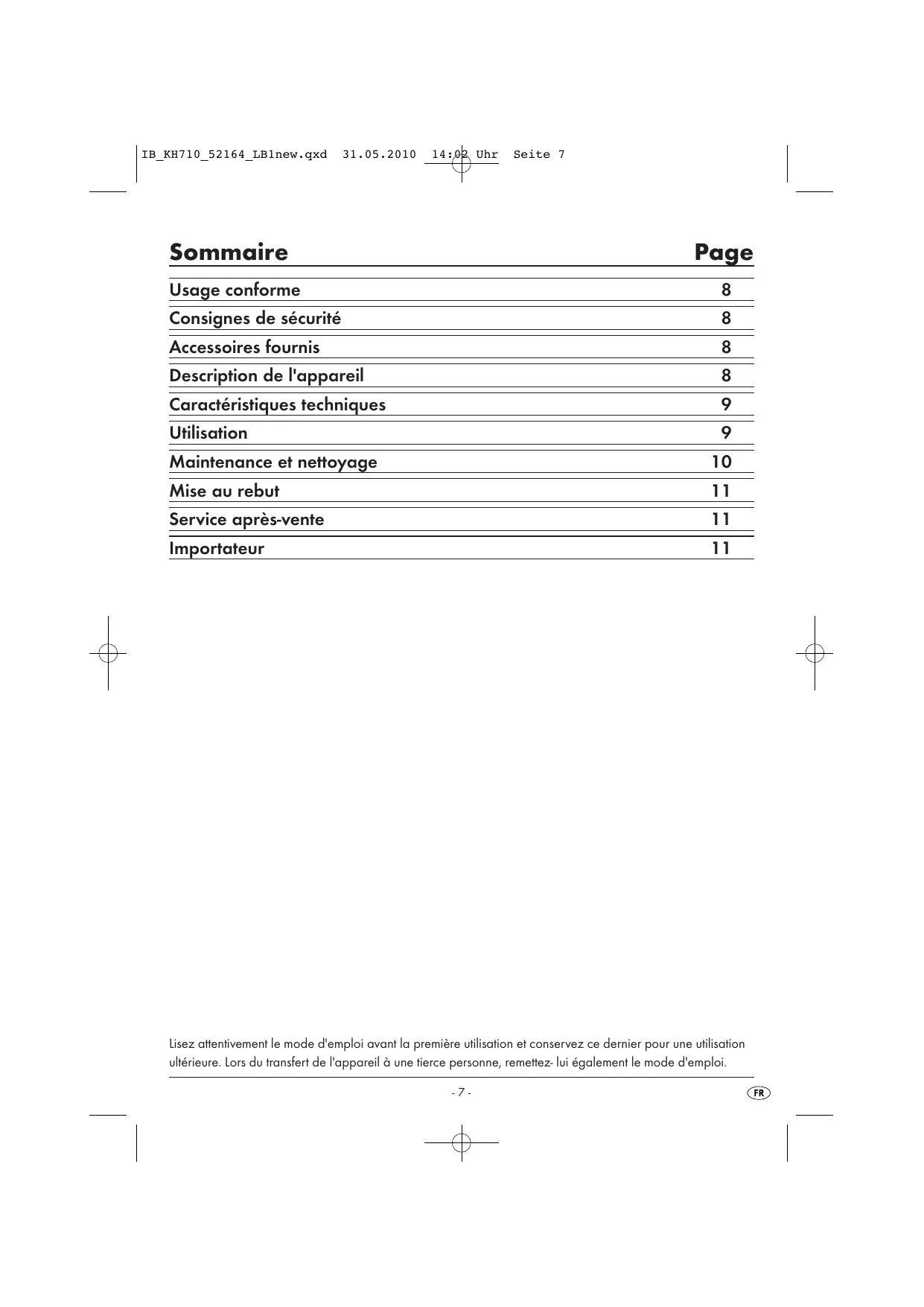

Sommaire	Page
Usage conforme	8
Consignes de sécurité	8
Accessoires fournis	8
Description de l'appareil	8
Caractéristiques techniques	9
Utilisation	9
Maintenance et nettoyage	10
Mise au rebut	11
Service après-venture	11
Importateur	11

Usage conforme

Le Déboucheur tuyau sert au nettoyage écologique et sans produits chimiques de déversoirs, de tuyaux et d'autres endroits inaccessibles par pression d'air.

Cet appareil est destiné à l'usage gratuit, il n'est pas à utiliser pour des applications commerciales ou industrielles.

Risques de blessures!

• Ne dirigez jamais l'appareil sur des animaux ou d'autres personnes.
• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• N'utilisez pas d'essence, d'alcool, de produits nettoyants contenant du carbone ou assimilés, pour éviter les vapeurs nocives. Cet appareil fonctionne exclusivement à l'air comprimé, sans ajout de produits chimiques.

Attention aux dommages matériels!

• Retirez tous les éléments amovibles, tels que par ex. les tamis filtrants et fermez toutes les ouvertures du tuyau, comme par ex. les trop-pleins, à l'aide d'un chiffon humide ou assimilé. Vous évitez ainsi toutes souillures par éclaboussures qui résultatait des poussées de pression d'air. Utilisez uniquement l'appareil sur des déversoirs résistant à la pression. Les tuyaux vissés sont plus résistants à la pression que ceux qui ont été enchaînés. Etayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon.

Accessoires fournis

Déboucheur tuyau

Module pour WC

Module pour douche

Modules Ø 6 cm et Ø 5 cm

Bouchon anti-débordement

Mode d'emploi

Description de l'appareil

1 Valve de décompression 2 Capuchon de fermeture Pompe 4 Déclencheur d'air comprimé Ouverture de sortie d'air 6 Module pour WC 7 Module pour douche 3 Module 6 cm 9 Module 5cm 10 Bouchon anti-débordement

Caractéristiques techniques

Pression de service max.: 4 bars

Modules : module 6 cm, module 5 cm, module pour WC, module pour douche.

Utilisation

1. Choisissez le module adapté 6/7/8/9 pour le reçu bouché et insérez-le dans l'ouverture de sortie d'air ⑤. Assurez-vous qu'il soit fermement enclenché.
2. Retirez les tamis ou d'autres inserts du siphon.
3. Fermez toutes les ouvertures, comme par ex. les trop-pleins du tuyau à nettoyer. Utilisez pour les débordements le bouchon anti-débordement 10:
4. Si le trop-plein est rond, exercez une pression constante sur la goupille à dessort jusqu'à rabattre le levier de verrouillage de manière à le placer dans le prolongement avec la goupille à dessort (fig. 1).

Fig. 1

• Introduisez-le dans le trop-plein. Dès que le levier de verrouillage touche la paroi arrière, il se redresse fig. 2.

Fig. 2

• Relâchez lentement la goupille à ressort et contrôlez la fermeture complète du trop-plein.

Fig. 3: Mise en place correcte du bouchon anti-débordement 10

• Dans le cas où le débordement se prolonge, maintenez la goupille à ressort enfoncée et basculez le levier de verrouillage de manière à ce qu'il soit perpendiculaire à la goupille à ressort (fig. 4).

Fig. 4

• Introduisez-le dans le trop-plein.
• Faites pivoter la goupille à ressort de et relâchez-la lentement (fig. 5).

Fig. 5

• Contrôlez la fermeture complète du trop-plein.

Le bouchon anti-débordement 10 n'est pas adapté à tous les trop-pleins. Dans le cas où le bouchon anti-débordement 10 ne peut pas fermer le trop-plein, utilisez un chiffon, par exemple, pour le refermer.

Attention aux dommages matériels!

Utilisez uniquement l'appareil sur des déversoirs et conduites résistantes à la pression. Étayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon.

1. Fermez le déversoir à l'aide d'un bouchon et faites couler de l'eau chaude (jusqu'à env. 7 cm au-dessus du déversoir). Le plein effet de la pression n'est obtenu qu'à partir du moment où le tuyau bouché est entièrement rempli d'eau. Sans eau dans le tuyau, l'effet de la pression est fortement réduit.
2. Appliquez une légère pression en actionnant la pompe 3 pendant 3-4 fois.
3. Retirez le bouchon et insérez l'appareil sur le déversoir, conformément à la figure 6.

Fig. 6

1. Déclenchez ensuite le coup de bélier. Pendant ce temps, appuyez l'appareil fermement contre le déversoir.
2. Si l'installation reste bouchée, assurez-vous que les tuyaux supportent la pression en augmentant la pression au prochain coup de bélier.
3. Retirez l'appareil de l'eau et actionnez la pompe 3 une dizaine de fois.
4. Si vous souhaitez laisser s'échapper un peu de pression de l'appareil, dévissez la valve de décompression ①. Puis, serrez-la à nouveau.
5. Replacez l'appareil sur le déversoir et actionnez le coup de bélier.

Répétez cette opération aussi longtemps que le niveau d'eau est encore au-dessus du déversoir. Le cas échéant, replissez d'eau.

1. Répétez la poussée, jusqu'à réussir à déboucher entièrement.

Si vous ne réussissez pas à créer de pression, contrôlez la valve de décompression ①. Vissez-la fermement sur l'appareil.

Maintenance et nettoyage

• Nettoyez les modules 6/7/8/9 et le boîtier à l'aide d'un chiffon humide. En cas de taches tenaces, appliquez un produit de nettoyage doux.

Attention! risque d'endommager l'appareil!

N'utilisez pas de produits de nettoyage agressifs ou chimiques ou d'agents abrasifs, pour nettoyer l'appareil ou ses modules 6/7/8/9. Ils peuvent en effet agresser les surfaces.

① Remarque:

La poussière blanche sur la pompe 3 ne constitue pas une saleté. Il s'agit de talc qui a été utilisé dans le cadre de la première lubrification de la pompe en usine.

Après un usage fréquent, il peut arriver qu'il faille lubrifier la pompe ③ :

1. Devissez le capuchon de fermeture ②
2. Mettez quelques gouttes d'huile silicone sur la poignée. En utilisant d'autres huiles, vous risquez d'endommager les joints ou les plastiques.

Fig. 7

1. Vissez le capuchon de fermeture 2 à la main.

Mise au rebut

Mettez l'appareil au rebut dans le respect de l'environnement.

Respectez la réglementation en vigueur.

En cas de doutes, contactez votre organisme de recyclage.

Éliminer l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

FR Kompernass Service France

Tel.: [phone]

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
