KH 710 - Elektrowerkzeug POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Druckluft-Rohrreiniger
Marke	POWERFIX
Modell	KH 710
Max. Betriebsdruck	4 bar
Mitgeliefertes Zubehör	WC-Modul, Duschmodul, Modul Ø 6 cm, Modul Ø 5 cm, Überlaufstopfen, Bedienungsanleitung
Bestimmungsgemäße Verwendung	Umweltfreundliche Reinigung von Abflüssen, Rohren und schwer zugänglichen Stellen durch Druckluft
Gehäusematerial	Widerstandsfähiger Kunststoff
Farbe	Schwarz (Schätzung)
Maße (ca.)	30 cm x 10 cm (Schätzung)
Gewicht (ca.)	0,5 kg (Schätzung)
Energieversorgung	Manuell (Handpumpe)
Hauptfunktionen	Erzeugt einen Druckstoß zum Reinigen von Abflüssen
Wartung und Reinigung	Reinigen Sie die Module und das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel; schmieren Sie die Pumpe bei Bedarf mit Silikonöl
Sicherheit	Nicht auf Personen oder Tiere richten; nur auf druckbeständigen Leitungen verwenden; keine Chemikalien verwenden
Ersatzteile und Reparaturfähigkeit	Austauschbare Module; Kundendienst durch Kompernass (Tel. [phone])
Allgemeine Informationen	Kostenlose private Nutzung; nicht für gewerbliche Nutzung
Importeur	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND
Normen	Entspricht den europäischen Vorschriften (Schätzung)
Garantie	Gesetzliche Garantie (Schätzung)

Häufig gestellte Fragen - KH 710 POWERFIX

Welches Zubehör wird mit dem POWERFIX KH 710 geliefert?

Das Gerät wird mit einem WC-Modul, einem Duschmodul, einem Modul Ø 6 cm, einem Modul Ø 5 cm, einem Überlaufstopfen und der Bedienungsanleitung geliefert.

Wie hoch ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 4 bar.

Wie wähle ich das richtige Modul zum Reinigen aus?

Wählen Sie das passende Modul für die Größe der verstopften Öffnung: WC-Modul, Duschmodul, Modul Ø 6 cm oder Modul Ø 5 cm. Setzen Sie es fest in die Luftauslassöffnung ein.

Muss ich Chemikalien hinzufügen?

Nein. Das Gerät arbeitet ausschließlich mit Druckluft, ohne Zusatz von Chemikalien. Verwenden Sie kein Benzin, Alkohol oder kohlenstoffhaltige Reinigungsmittel.

Wie verwende ich den Überlaufstopfen?

Verschließen Sie die Überläufe mit dem Überlaufstopfen: Für einen runden Überlauf drücken Sie den Federstift, bis der Verriegelungshebel einklappt. Für einen länglichen Überlauf halten Sie den Stift gedrückt und klappen den Hebel senkrecht.

Was tun, wenn das Gerät keinen Druck aufbaut?

Überprüfen Sie, ob das Druckentlastungsventil (①) fest auf das Gerät geschraubt ist.

Wie reinige ich das Gerät?

Reinigen Sie die Module und das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine aggressiven oder scheuernden Produkte.

Wie schmiere ich die Pumpe?

Schrauben Sie die Verschlusskappe (②) ab, geben Sie einige Tropfen Silikonöl auf den Griff, und schrauben Sie die Kappe wieder auf. Verwenden Sie keine anderen Öle.

Ist das Gerät für den gewerblichen Einsatz geeignet?

Nein, das Gerät ist für eine kostenlose private Nutzung bestimmt, nicht für gewerbliche oder industrielle Anwendungen.

Wie kontaktiere ich den Kundendienst?

Für Frankreich rufen Sie die 0800 808 825 an oder senden Sie eine E-Mail an [e-mail]. Für die Schweiz wählen Sie die 0848 000 525 (max. 0,0807 CHF/min) oder schreiben Sie an [e-mail].

BEDIENUNGSANLEITUNG KH 710 POWERFIX

Pressluft-Rohrreiniger

Inhaltsverzeichnis	Seite
Bestimmungsgemäßer Gebrauch	2
Sicherheitshinweise	2
Lieferumfang	2
Gerätebeschreibung	2
Technische Daten	3
Anwendung	3
Reinigung und Wartung	4
Entsorgen	5
Service	5
Importeur	5

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

PRESSLUFT-ROHRREINIGER KH 710

Bestimmungsgemäßer Gebrauch

Der Pressluft-Rohrreiniger dient der umweltfreundlichen und chemikalienfreien Reinigung von Abflüssen, Rohren und anderen unzugänglichen Stellen durch Luftdruck.

Dieses Gerät ist für den privaten Gebrauch bestimmt, nutzen Sie es nicht gewerblich oder für industrielle Zwecke.

Sicherheitshinweise

Verletzungsgefahr!

• Richten Sie das Gerät niemals auf Tiere oder andere Personen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Benutzen Sie keine Benzine, Alkohole, karbonhaltige Reinigungsmittel oder ähnliches, um schädliche Dämpfe zur vermeiden. Dieses Gerät arbeitet ausschließlich mit Pressluft, ohne Zusammenhang von Chemie.

Warning vor Sachschäden!

• Entfernen Sie alle losen Teile, wie zum Beispiel Schmutz-Siebe aus dem Becken und dachten Sie alle Öffnungen des selbst Rohres, wie z.B. Überläufe, mit einem nassen Tuch o.ä. ab. Dies verhindert Verschmutzungen durch Spritzer, die durch den Druckstoß entstehen.
• Benutzen Sie das Gerät nur bei druckbelastbaren Abflüssen. Verschraubte Rohre sind druckbelastbarer als gesteckte Rohre. Stützen Sie schlecht sitzende Siphons gegen den Fußboden ab! Ansonsten kann der Druckstoß den Siphon beschädigen.

Lieferumfang

Pressluft-Rohrreiniger

WC-Aufsatz

Dusch-Aufsatz

Aufsätze 6 cm und 5 cm

Überlaufverschluss

Bedienungsanleitung

Gerätebeschreibung

Luftablass-Ventil
2 Verschluss-Kappe
Pumpe
4 Druckstoß-Auslöser
5 Luft-Austrittsöffnung
6 WC-Aufsatz
Dusch-Aufsatz
3 Aufsatz 6 cm
9 Aufsatz 0 5 cm
10 Überlaufverschluss

Technische Daten

max.Betriebsdruck: 4 bar

Aufsätze: Aufsatz 6 cm

Aufsatz 0 5 cm

WC-Aufsatz

Dusch-Aufsatz

Anwendung

1. Wahlen Sie den passenden Aufsatz
   6/7/8/9 for den verstopfen Abfluss und stecken Sieihn auf die Luft-Austrittsöffnung 5. Achten Sie darauf, dass er fest sitzt.
2. Nehmen Sie Siebe oder andere Einsatz aus dem Siphon.
3. Verschreiben Sie alle Öffnungen, wie zum Beispiel Überläufe, der zur reinigenden Rohrleitung. Nutzen Sie für die Überläufe den Überlaufverschluss 10:
4. Bei runden Überläufen, drücken und halten Sie den Spannstift, so dass sich der Vertriegelungshebel so klappen{lasset, dass er in Veränderung mit dem Spannstift steht (Abb 1.).

Abb. 1

• Führn Sieihn in den Überlauf ein. Sobald der Verriegelungshebel auf die rückwärftige Wand stöhlt, stellt er sich auf (Abb 2.).

Abb. 2

• Lassen Sie langsam den Spannstift los und kon-trollieren Sie, ob der Überlauf komplett verschlüssen ist.

Abb. 3: Korrekt eingesetzter Überlaufverschluss 10

• Bei langlichen Überläufen, drücken Sie den Spannstift, und kippen Sie den Verriegelungshebel so, dass er im rechten Winkel zum Spannstift steht (Abb. 4).

Abb. 4

• Führn Sieihn in den Überlauf ein.
• Drehen Sie den Spannstift um 90^ und halten Sieihn langsam los (Abb. 5).

Abb. 5

• Kontrollieren Sie, ob der Überlauf komplett verschlossen ist.

① Hinweis:

Der Überlaufverschluss 10 passst nicht in alle Überläufe. Wenn der Überlaufverschluss 10 den Überlauf nicht schreiben kann, benutzen Sie ein Tuch o.a., um diesen zu verschreiben.

Warning vor Sachschäden!

Benutzen Sie das Gerät nur bei druckbelastbaren Abflüssen und Rohrleitungen. Stützen Sie schlecht sitzende Siphons gegen den Fußboden ab! Ansonsten kann der Druckstoß den Siphon beschädigen.

1. Verschlieben Sie den Abfluss mit einem Stöpsel und halten Sie warmes Wasser ein (bis etwa 7 cm über dem Abfluss). Nur wenn das verstopfte Rohr komplett mit Wasser gefüllt ist, wird die bestämliche Druckwirkung erzielt. Ohne Wasser im Rohr wird die Druckwirkung stark reduziert.
2. Bauen Sie ein weniger Druck auf, indem Sie die Pumpe 3 ca. 3-4 mal betätigten.

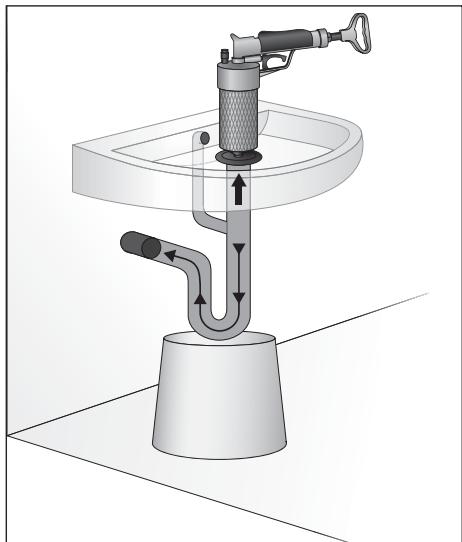

3. Ziehen Sie den Stöpsel Heraus und setzen Sie das Gerät, wie in Abb. 6 dargestellt, auf den Abfluss.

Abb. 6

1. Losen Sie dann den Druckstoß aus. Drücken Sie darauf bei das Gerät fest gegen den Abfluss.

2. Wenn sich die Verstopfung nicht lost und Sie sich Sicher sind, dass die Rohrleitungen dem Druck standhalten, erhöhen Sie beim nachsten Druckstoß den Druck.

3. Nehmen Sie das Gerät aus dem Wasser und be-tätigen Sie die Pumpe 3 ca. 10 mal.

4. Wenn Sie etwas Druck vom Gerät ablassen wollen, schrauben Sie das Luftablass-Ventil auf. Drehen Sie es danach wieder fest.
5. Setzen Sie das Gerät wieder auf den Abfluss und betätigten Sie den Druckstoß.

① Hinweis:

Wiederholen Sie diesen Ablauf nur so oft, solange sich der Wasserstand noch über dem Abfluss befindet. Füllen Sie gegebenenfalls Wasser nach.

1. Wiederholen Sie den Druckstoß so oft, bis die Verstopfung gelöst ist.

① Hinweis:

Falls sich kein Druck aufbauen lasst, kontrollieren Sie das Luftablass-Ventil ①. Schrauben Sie es fest auf das Gerät auf.

Reinigung und Wartung

• Reinigen Sie die Aufsätze 6/7/8/9 und das Gehäuse mit einem feuchten Tuch. Bei hartnackigeren Verschmutzungen geben Sie ein mildes Spülmittel auf das Tuch.

Achtung! Geräteschöden!

Benutzen Sie keine aggressiven oder chemischen Reinigungsmittel oder Scheuermittel, um das Gerät oder seine Aufsätze 6/7/8/9 zu reinigen. Diese können die Oberflächen angreifen.

① Hinweis:

Der weiß Staub an der Pumpe 3 ist keine Verschmutzung. Es handelt sich darauf um Talkumpuder, der für die ersten Pumpenschmierung im Werk verwendet wird.

Nach früiger Verwendung kann es sein, dass die Pumpe 3 geöl't werden muss:

1. Schrauben Sie die Verschluss-Kappe ab.
2. Geben Sie eine Tropfen Silikon-Öl in den Handgriff. Bei anderen Ölen konnen Dichtungen oder Kunststoffe beschädigt werden.

Abb.7

1. Schrauben Sie die Verschluss-Kappe 2 handfest auf.

Entsorgen

Entsorgen Sie das Gerät umweltgerecht.
Beachten Sie die aktuell geltenden Vorschriften.
Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungs-einrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.
