KH 710 - Utensile elettrico POWERFIX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sturalavandino ad aria compressa
Marca	POWERFIX
Modello	KH 710
Pressione di esercizio max.	4 bar
Accessori inclusi	Modulo WC, modulo doccia, modulo Ø 6 cm, modulo Ø 5 cm, tappo anti-trabocco, manuale d'uso
Uso conforme	Pulizia ecologica di scarichi, tubi e luoghi inaccessibili mediante pressione d'aria
Materiale della custodia	Plastica resistente
Colore	Nero (stima)
Dimensioni (circa)	30 cm x 10 cm (stima)
Peso (circa)	0,5 kg (stima)
Alimentazione	Manuale (pompa a mano)
Funzioni principali	Creare un colpo d'ariete per sturare le tubature
Manutenzione e pulizia	Pulire i moduli e la custodia con un panno umido e un detergente delicato; lubrificare la pompa con olio di silicone se necessario
Sicurezza	Non dirigere verso persone o animali; utilizzare solo su condotte resistenti alla pressione; non usare prodotti chimici
Ricambi e riparabilità	Moduli intercambiabili; assistenza post-vendita di Kompernass (tel. [phone])
Informazioni generali	Uso domestico gratuito; non per uso commerciale
Importatore	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, GERMANY
Norme	Rispetta le normative europee (stima)
Garanzia	Garanzia legale (stima)

Domande frequenti - KH 710 POWERFIX

Quali sono gli accessori inclusi con il POWERFIX KH 710?

L'apparecchio viene fornito con un modulo per WC, un modulo per doccia, un modulo Ø 6 cm, un modulo Ø 5 cm, un tappo anti-trabocco e il manuale d'uso.

Qual è la pressione massima di esercizio?

La pressione di esercizio massima è di 4 bar.

Come scegliere il modulo giusto per sturare?

Selezionare il modulo adatto alla dimensione dell'apertura ostruita: modulo WC, modulo doccia, modulo Ø 6 cm o modulo Ø 5 cm. Inserirlo saldamente nell'apertura di uscita dell'aria.

Devo aggiungere prodotti chimici?

No. L'apparecchio funziona esclusivamente ad aria compressa, senza aggiunta di prodotti chimici. Non usare benzina, alcol o detergenti contenenti carbonio.

Come usare il tappo anti-trabocco?

Chiudere i troppopieni con il tappo anti-trabocco: per un troppopieno rotondo, spingere il perno a molla fino ad abbassare la leva di bloccaggio. Per un troppopieno allungato, tenere premuto il perno e ruotare la leva perpendicolarmente.

Cosa fare se l'apparecchio non crea pressione?

Verificare che la valvola di decompressione (①) sia avvitata saldamente sull'apparecchio.

Come pulire l'apparecchio?

Pulire i moduli e la custodia con un panno umido e un detergente delicato. Non usare prodotti aggressivi o abrasivi.

Come lubrificare la pompa?

Svitare il tappo di chiusura (②), mettere alcune gocce di olio di silicone sull'impugnatura, poi riavvitare il tappo. Non usare altri oli.

L'apparecchio è adatto per uso commerciale?

No, l'apparecchio è destinato a un uso gratuito e domestico, non ad applicazioni commerciali o industriali.

Come contattare il servizio post-vendita?

Per la Francia, chiamare il 0800 808 825 o inviare un'e-mail a [e-mail]. Per la Svizzera, comporre il 0848 000 525 (max. 0,0807 CHF/min) o scrivere a [e-mail].

MANUALE UTENTE KH 710 POWERFIX

Uso conforme	14
Avvertenze di sicurezza	14
Fornitura	14
Descrizione dell'apparecchio	14
Dati tecnici	15
Impiego	15
Pulizia e manutenzione	16
Smaltimento	17
Assistenza	17
Importatore	17

Leggere attentamente le istruzioni per l'uso prima del primo utilizzato e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consegnareanche il manuale di istruzioni.

Uso conforme

Il turbinetta ad aria compressa per tubazioni per la pulizia ecologica, nella uso di sostanze chimiche, di scarichi, tubazioni e altri puniti non accessibili,tramite la pressione dell'aria.

L'apparecchio è destinato unicamente all'uso privato,
e non è idoneo a fini commerciali o industriali.

Avverenze di sicurezza

Pericolo di lesions!

Non dirigere mai l'apparecchio verso animali o persone.
- Questo apparecchio non èindicato per l'uso da parte di persona (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o privile del'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicative sull'impiego dell'apparechio.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
Non utilizzare benzina, alcoli, detergenti al carbone, o simili, per evitare la formazione di vapori nocivi. Questo appearecchio funzione esclusivamente con aria compressa, alla alcun impiego di sostanze chimiche.

Avviso su possibili danni materiali!

• Rimuovere tutte le parti mobili, come ad es. filtri antisporco, dal lavandino, e chiudere tutte le aperture della tubatura, ad es. fori di troppopiano, con un panno bagnato o similii. Ciò serve a impedire che lo sporco spruzzi all'esterno a causa della pressione dell'aria.
  Utilizzare l'apparecchio solo con scarichi in grado di soportare la pressione dell'aria. Le tubazioni avvitate sono più resistenti di quale semplicamente collegate per inserimento. Supportare i sifoni malposizionati contro il pavimento! In caso contrario, la pressione potrebbe danneggiare il sifone.

Fornitura

Stura tubi ad aria compressa
Accessorio per WC
Accessorio per doccia
Accessorii 6 cm e 5 cm
Tappo per il foro di trabocco
Istruzioni per l'uso

Descrizione dell'apparecchio

Valvola per lo scarico dell'aria
2 Tappo di chiusura
Pompa
Dispositivo per il "colpo d'ariete"
5 Foro di fuoriuscita dell'aria
6 Accessorio per WC
7 Accessorio per doccia
8 Accessorio 6 cm
9 Accessorio 5 cm
10 Tappoperilforoditrabocco

Dati tecnici

Pressione massima di esercizio: 4 bar

Accessorio: Accessorio 6 cm

Accessorio 5cm

Accessorio per WC

Accessorio per doccia

Impiego

1. Selezionale l'accessorio adatto 6/7/8/9 per lo scarico da sturare e inserirlo sul foro di fuoriuscita dell'aria 5. Verificarne il corretto posizionamento.
2. Rimuovere eventuale filtri o altri elementi dal sifone.
3. Chiudere tutte le aperture, come ad es. i fori di trabocco, relative alla tubazione da pulire. Utilizzare l'apposto tappo per i fori di trabocco 10:
   Per i fori di trabocco rotondi, premere e mantenere il perno rotondo per poter aprire la leva di bloccaggio che si trova in prolonga con il perno rotondo (ill 1.).

III. 1

• Inserirlo nel foro di trabocco. Non appena la leva di bloccaggio si blocca contro la parete posteriore, il dispositivo è installato (ill 2.).

III. 2

• Rilasciare lentamente il perno cilindrico e controllare che il foro di trabocco sua completeness chiuso.

III. 3: Tappo per il foro di trabocco inserto correttamente 10

• In presenza di fori di trabocco allungati, premere il perno cilindrico e ribaltare la leva di bloccaggio in modo tale cheessa sua posizionata ad angolo retto rispetto al perno cilindrico (ill. 4).

III. 4

• Inserirlo nel foro di trabocco.
• Ruotare il perno cilindrico di 90^ e rilasciarlo lentamente (ill. 5).

III. 5

• Controllare che il foro di trabocco sua completeness chiuso.

① Avertenza:

il tappo per il foro di trabocco 10 non è adatto a tutti i fori. Se il tappo per il foro di trabocco 10 non riesce a chiudere il foro, utilizzato un panno o simili per chiudere il foro di trabocco.

Avviso di possibili danni materiali!

Utilizzare l'apparecchio solo con scarichi e tubazioni in grado di所提供 rare la pressione dell'aria. Sostenere i sifoni malposizioni contro il pavimento! In caso contrario, la pressione potrebbe danneggiare il sifone.

1. Chiudere lo scarico con un tappo e fare scorrere acqua calda (fino a circa 7 cm al di sopra dello scarico). Solo quando il tubo otturato viene riempito completamente di acqua è possibile ottenere un effetto ottimale di pressione. Senza acqua nel tubo, l'effetto della pressione è molto ridotto.
2. Creare un po' di pressione, azionando la pompa ③ circa 3-4 volte.
3. Estrarre il tappo e inserire l'apparecchio nelle scarico come descripto nell'illustrazione 6.

III. 6

1. Svitare il colpo d'ariete. Premere contemporaneamente l'apparecchio contro lo scarico.

2. Se l'ingorgo non si sblocca e si è certi che le tubature resistano alla pressione, aumento la pressione al successivo colpo d'ariete.

3. Rimuovere l'apparecchio dall'acqua e azionare la pompa 3 per circa 10 volte.

4. Se si desidera ridurre la pressione dall'apparecchio, svitare la valvola dell'aria ①. Riavvitare di nuovo saldamente.
5. Ricollocare l'apparecchio sullo scarico e azionare il colpo d'ariete.

i Avverenza:

ripetere il procedimento solo fino a quando il livello dell'acqua si trovava al di sopra dello scarico.

Eventually aggiungere altra acqua.

1. Ripetere il "colpo d'ariete" solo fina a quando non si ottiene la risoluzione dell'ingorgo.

i Avertenza:

se non si riesce a ridurre la pressione, controllare la valvola dell'aria ①. Avvitarla saldamente sull'apparecchio.

Pulizia e manutenzione

• Pulire gli accessori 6/7/8/9 e l'alloggiamento con un panno umido. In caso di sporco resistente, versare un po' di detergente delicato sul panno.

Attenzione! Danni all'apparecchio!

Nonutilizzare detergenti aggressivi chimici o abrasivi, per pulire l'apparecchio o i loro accessori 6/7/8/9. Essi possono attaccare le superfici.

Suggerimento:

la polvere bianca sulla pompa 3 non è sporcizia. Si tratta di polvere di talco che viene applicata in fabbrica al momento della lubrificazione.

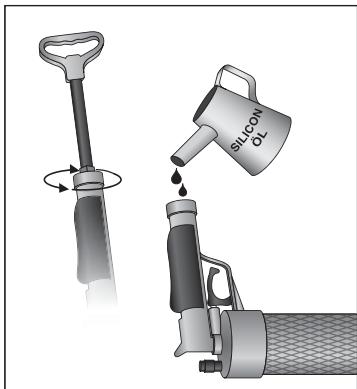

Dopo un uso frequente, cui succedere che la pompa ③ debba essere oliata:

1. Aprire il tappo di chiusura 2.
2. Inserire quale goccia di olio di silicone nell'impugnatura. Non utilizzato altri oli, poiché potrebbero danneggiare le guarnizioni o le plastiche.

III.7

1. Avitare saldamente a mano il tappo di chiusura ②.

Smaltimento

Smaltire l'apparecchio in modo ecologicamente conforme.

Rispettare le prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Smaltire tutti i materiali dell'imballaggio in modo ecologicamente conforme.

Assistenza

Kompernass Service Italia
