MODE D'EMPLOI KH 3900 POWER INVERTER TRONIC
| Usage conforme | 12 |
| Consignes de sécurité | 12 |
| Caracteristiques techniques | 13 |
| Éléments de réglage | 14 |
| Mise en service | 14 |
| Remarques concernant l'opération | 14 |
| Raccordement et opération d'une charge/d'un apparéil | 16 |
| Consignes pour l'opération d'appareils | 17 |
| Signal en cas de tension basse de la batterie | 17 |
| Remplacement du fusible du cable | 17 |
| Dépannage général | 18 |
| Elimination de panne | 19 |
| Nettoyage | 19 |
| Mise au rebut | 20 |
| Importateur | 20 |
| Garantie & service après-vente | 20 |
Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une autre personne, remettez-lui également le mode d'emploi.
Usage conforme
L'appareil est prévu pour le raccordement à une prise de courant de 12 V ou à une batterie de voiture et à générer une tension alternative de sortie de 220 - 240 V pour le raccordement d'appareils électriques avec une puissance absorbée allant jusqu'à 300 W. Cet appareil n'est pas créé pour être utilisé dans des contextes commerciaux ou industriels. Aucune garantie n'est donnée pour des dégats qui résultaient d'une utilisation non conforme!
| Appareils qu'il n'est pas recommandé d'utiliser avec le transformateur de tension* | Appareils qu'il est recommandé d'utiliser avec le transformateur de tension* |
| Ordinateurs portables et ordina-teurs stationnaires, radios, appa-reils radio, lecteur CD/MP3, téléphones portables | Amplificateurs, perceuses, compresseurs |
| Glacières portables, luminaires | Appareils à micro-ondes, machines à café, batheurs à main, fers à repasser |
| Rasoir électrique | Sèche-cheveux |
| Généralités pour apparèils à basse tension | Généralités pour apparèils motorisés, apparèils de chauffage, outils électriques |
- Respectez les indications sur la consommation électrique et la puissance absorbée sur la plaque signalétique de l'appareil à opérer.
Avant l'opération, veillez à ce que l'absorption maximale d'électricité ne soit pas supérieure à 1,3 A et que la puissance continue maximale ne soit pas supérieure à 300 W.
Attention!
Les appareils dotés d'une électronique sensible ne devraient pas être opérés avec le transformateur de tension, dans la mesure où la tension de sortie n'est pas assez constante pour ces appareils.
Consignes de sécurité
- Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. Les enfants doivent être surveillés afin d'éviter qu'ils jouent avec l'appareil. Pour éviter tous risques, retirez après chaque utilisation et avant chaque nettoyage le transformateur de tension de la prise de courant de bord ou les bornes de raccordement de la batterie de voiture.
- Raccordez le transformateur de tension à la batterie de voiture uniquement lorsque le moteur est éteint! Sinon, il y a un risque d'accident par les pièces rotatives!
- Contrôlez l'appareil et tous les accessoires en vue de dommages apparents. Le concept de sécurité ne peut fonctionner que si l'appareil est en excellent état.
- Le transformateur de tension doit toujours être facilement accessible, afin qu'en cas d'urgence, l'appareil puisse rapidement être coupé de l'alimentation électrique.
- Raccordez le transformateur de tension uniquement à une batterie de voiture/tension de bord de 12 V. En cas de raccordement à une tension de 24 V, l'appareil peut être endommagé.
- En cas de raccordement du transformateur de tension par le biais de la fiche allume-cigare de voiture de 12V, veillez à vous assurer que la polarité de la fiche corresponde à la polarité de la prise de bord. La prise de bord doit afficher une polarité positive à l'intérieur, c'est-à-dire que la polarité positive d'une batterie de voiture ne doit pas être raccordée au chassin du vehicule.
- Avant de procéder au raccordement du transformateur, assurez-vous que la prise de bord est suffisamment protégée par des fusibles. Il ne faut enaucun cas faire l'impasse sur cette sécurité ou la modifier.
- Utilisez exclusivement le câble de raccordement livré!
- Faites immédiatement replacer des fiches, les bornes de raccordement ou les câbles endommagés par un technicien agréé ou par le service clientèle afin d'éviter tout danger.
- Si des câbles de raccordement ou des appareils ne fonctionnent pas correctement ou ont été endommagés, veuillez les remettre immédiatement au service après-vente pour réparation ou remplacement.
- Il est interdit d'ouvrir le boîtier de l'appareil et de le réparer. Dans ce cas, la sécurité n'est plus assurée et vous perdez le bénéfice de la garantie.

Ne jamais plonger l'appareil dans l'eau. Si nécessaire, essuyez la poussière avec un tissu légèrement humidifié.
Risque d'incendie.
- N'utilisez pas l'appareil à proximité de surfaces chaudes.
- N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil. Il y a en effet un risque certain de surchauffe et de dommage irréparable. N'opérez pas l'appareil dans un véhicule exposé au soleil.
- Pendant l'opération, ne laissez jamais l'appareil sans surveillance.
- Ne recouvre pas les fentes d'aération de l'airateur, lorsque l'appareil est en marche.
- Ne posez pas de sources de flammes nues libres sur l'appareil, comme des bougies, par exemple.
- Les deux câbles de raccordement peuvent s'échauffer en cas de forte sollicitation.
- En raison des résistances de contact élevées, l'utilisation du câble avec une fiche allume-cigare de 12 V peut entraîner l'échauffement de la fiche de connexion. Voilà pourquoi, en cas d'opération avec des charges élevées, utilisez le câble de raccordement avec les bornes de raccordement.
Remarque sur la coupure d'alimentation
Le commutateur de mise en marche/d'arrêt de cet appareil ne coupe pas entièrement l'appareil du réseau de bord ou de la batterie. Par ailleurs, l'appareil continue d'absorber de l'électricité lorsque la fiche allume-cigare est raccordée. Afin de parvenir à une coupure complète de l'appareil du réseau de bord, la fiche allume-cigare de 12 V doit être retirée de la prise de bord et les bornes de raccordement doivent être reliées de la batterie de la voiture.
Risques de blessures!
- Si l'appareil est tombé ou est endommagé, vous ne devez pas le remettre en fonctionnement. Faites inspecter et réparer, le cas échéant, l'appareil par des techniciens spécialisés et qualifiés.
Entrée du courant continu
Tension: 12V---
Tension maximale 15,5 V---
Puissance absorbée
maximale: 40A
Alerte sous-charge: 10,6±0,3V
Coupure pour sous-charge: à 10 ± 0,3V
Coupure pour surcharge: à 16 ± 0,5V
Sortie courant alternatif
Tension: 220-240 V ~ 50 Hz
Courant de sortie : 1,3 A
Puissance continue : max. 300 W
Rendement () env. 90%
Forme de l'onde de sortie: sinus modifiée
Protection de surcharge: > = 320W
Température de mise
hors service : à 65 ± 3^ C
Fusibles
Transformateur
de tension : Fusible plat automobile 30 A
Fusible du câble: Fusible à plat automobile 30 A
Relais de protection différentielle
Coupure en cas de courant différentiel: >3mA
Données générales
Dimensions (sans fiche allume-cigare)
(L× I× H) 155× 128× 58mm
Poids (sans câble) : env. 865 g
Température de service : 0...62 °C
Hygrométrie de service : 0 - 80 %
(humidité relative de l'air - pas de condensation)
Sous réserve de modifications techniques!
Éléments de réglage
Aérateur (au dos) 2. Témoin lumineux/indication de surcharge 3. Bouton de mise en marche/d'arrêt 4. Prise de courant alternatif 5. Raccords 12 V (rouge+/noir-)
Déballage
- Retirez l'appareil de son emballage.
- Retirez tous les films.
Attention:
Ne laissez pas jouer les enfants avec les films. Il y a risque d'étouffement!
Vérifiez le contenu de la livraison
Avant la mise en service, veuillez vérifier que tous les accessoires fournis sont compris dans la livraison et qu'il n'y a pas de dégâts eventuels.
- Transformateur de tension
- 1 cable avec bornes de raccordement rouge/noir
- 1 cable avec fiche allume-cigare 12 V
- 1 fusible plat automobile 30 A
- Ce mode d'emploi
Remarques concernant l'opération
Pour l'opération continue d'appareils par le biais du transformateur de tension, il faut que la prise de bord affiche une tension entre 11 et 15,5V = - La source de tension peut par exemple etre une batterie de voiture ou une alimentation en courant continu reglee tel qu'une station de recharge. Avant de raccorder le transformateur de tension, verifiez si la source de tension fournit suffisamment d'electricite pour l'opération. L'électricite nécessaire pour l'opération peut etre calculée comme suit:

$$ \frac {\left(\frac {3 0 0 \mathrm {W}}{0, 9}\right)}{1 2 \mathrm {V}} = 2 7. 7 \mathrm {A} $$
Pour une charge permanente de 300 W, la source de tension devrait par conséquent fournir au moins 27,7 A.
Attention!
Ne raccordez jamais le transformateur de tension à un réseau de bord de 24 V. Dans le cas contraire, l'appareil risque d'être endommagé. L'appareil devra uniquement être raccordé à une source de tension affichant une tension nominale de 12 V.
Installation
- Le transformateur de tension devrait être positionné sur une surface plane et plate. Assurez-vous qu'il reste un cm d'espace libre autour du transformateur de tension pour la circulation d'air.
- Derrière les fentes d'aération de l'aérateur, il faut respecter un écart de 50 cm.
Opération dans un véhicule
Si vous opérez le transformateur de tension dans un véhicule, assurez-vous que l'installation ne vous gène pas lors des opérations de conduite.
Voilà pourquoi, nous vous recommandons de déposer les câbles de telle manière qu'ils ne puissent pas entrer en contact avec les pièces mobiles de l'habitacle du véhicule ou gêner la visibilité.
Le transformateur de tension peut également être opéré lorsque le moteur est éteint. N'oubliez toutefois pas que le transformateur de tension ne fonctionnera évidemment pas au cours du démarrage.
Attention!
Avant de raccorder le transformateur de tension à une source de tension, assurez-vous que le bouton de mise en marche/d'arrêt se trouve en position 0.
Vous pouvez raccorder le transformateur de tension avec la fiche allume-cigare 12 V à une prise de bord 12 V ou avec les bornes de raccordement, connectez-le directement à une batterie de voiture. Pour les deux variantes de raccordement, les câbles de raccordement doivent être raccordés aux raccords filés à 12 V du régulateur de tension.

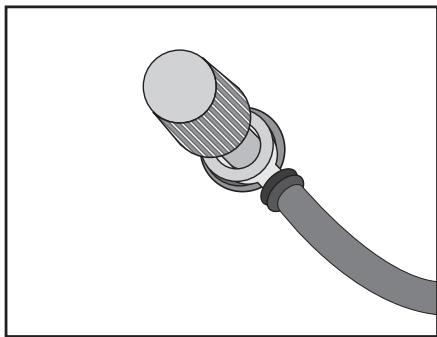

Fig.: Raccord cosse terminale
Raccord à une fiche allume-cigare de 12 v
- Desserrez la vis rouge sur le transformateur de tension jusqu'à ce que vous puissiez poser la cosse terminale rouge du câble automobile 12 V avec l'ouverture sous la vis et la rondelle. (Voir fig.: Raccord cosse terminale)
- Serrez la vis rouge en exerçant suffisamment de force pour que la cosse terminale ne puisse plus se desserrer.
- Desserrez la vis noire sur le transformateur de tension jusqu'à ce que vous puissiez poser la cosse terminale noire du câble de la fiche allume-cigare 12 V avec l'ouverture sous la vis et la rondelle.
- Serrez la vis noire en exerçant suffisamment de force pour que la cosse terminale ne puisse plus se desserrer.
- Enfichez la fiche allume-cigare de 12 V dans une prise.
En raison des résistances de contact élevées, l'utilisation du câble avec une fiche allume-cigare de 12 V peut entraîner l'échauffement de la fiche de connexion. Voilà pourquoi, en cas d'opération avec des charges élevées, utilisez le câble de raccordement avec les bornes de raccordement.
Raccordement à une batterie de voiture
- Desserrez la vis rouge sur le transformateur de tension jusqu'à ce que vous puissiez poser la cosse terminale rouge du câble rouge avec borne de raccordement avec l'ouverture sous la vis et la rondelle.
- Serrez la vis rouge en exerçant suffisamment de force pour que la cosse terminale ne puisse plus se desserrer.
- Desserrez la vis noire sur le transformateur de tension jusqu'à ce que vous puissiez poser la cosse terminale noire du câble noir avec borne de raccordement avec l'ouverture sous la vis et la rondelle.
- Serrez la vis noire en exerçant suffisamment de force pour que la cosse terminale ne puisse plus se desserrer.
- Raccordez dans un premier temps la borne rouge au pôle positif de la batterie de voiture, puis la borne noire au pôle négatif de la batterie de voiture.
Attention!
N'utilise pas le transformateur de tension dans des véhicules dont le pôle négatif est connecté à la carrosserie du véhicule ou au châssis.
La prise de bord doit également afficher une polarité positive. N'utilise pas le transformateur de tension sur des prises de voiture qui sont mises à la terre par le positif. Dans le cas contraire, l'appareil risque d'être endommagé.
Attention!
Avant de raccorder une charge/un appareil au transformateur de tension, assurez-vous que le bouton de mise en marche/d'arrêt se trouve en position 0.
Assurez-vous que la puissance de la charge/de l'appareil ne dépasse pas la puissance continue maximale du transformateur de tension.
Raccordez le connecteur de la charge à raccorder/de l'appareil à opérer à une prise de 220 - 240 V du transformateur de tension.
Attention!
N'activez pas encore la charge/l'appareil à opérer!
- Allumez le transformateur de tension, en mettant le bouton de mise en marche/d'arrêt en position l. Le témoin lumineux/l'indication de surcharge s'allume en vert, lorsque le transformateur de tension fonctionne en bonne et due forme. Activez à présent la charge/l'appareil à opérer! Au moment de la mise en marche, un court signal sonore résonne.
Lorsqu'un signal sonore retentit et que le témoin lumineux/l'indication de surcharge est allumé en rouge, la tension d'entrée est trop faible, ou la puissance de la charge/de l'appareil raccordé au transformateur de tension est trop élevée.
Attention!
Le transformateur de tension dispose d'un relais de protection différentielle, qui en cas de courants de fuite >3mA sur les contacts de protection de la prise 220 - 240 V, éteint le transformateur de tension. Si cela devait arriver, retirez aussitôt l'appareil raccordé au transformateur de tension et ne le raccorde sur tout pas à l'alimentation électrique! L'appareil est défectueux et doit être examiné par un expert et le cas échéant être réparé, avant de pouvoir à nouveau être mis en service!
Remarques générales
En règle générale, sur la plaque signalétique de l'appareil, vous trouvez une indication sur la consommation électrique en ampères (A) ou la puissance absorbée en watts (W).
Avant l'opération, veillez à ce que l'absorption maximale d'électricité ne soit pas supérieure à 1,3 A et que la puissance continue maximale ne dépasse pas 300 W.
- eils de chauffage et ceux destinés à la cuisson affichant une puissance d'absorption en watts trop élevée.
- nt l'allumage bien plus que la puissance induite sur la plaque signalétique. Il peut alors s'avérer nécessaire d'allumer puis d'éteindre plusieurs fois le transformateur de tension, pour pouvoir allumer un téléviseur.
- La plupart des apparèils générant de la chaleur, comme par ex. les sèche-cheveux, les fers à repasser ou les radiateurs-chauffants ne peuvent pas être opérés par le biais du transformateur de tension, dans la mesure où la puissance absorbée par ces apparèils est supérieure à la puissance de sortie du transformateur de tension.
Signal en cas de tension basse de la batterie
- En cas de tension basse de la batterie (inférieure à 11 V), il retentit un signal sonore continu pour indiquer qu'il est temps de charger la batterie. Le témoin lumineux/l'indication de surcharge continue d'être en vert.
- Lorsque la tension de la batterie passe en-dessous de 10V, le transformateur de tension s'allume et le témoin lumineux/l'indication de surcharge est rouge.
Danger de mort par décharge électrique :
Avant de replacer le fusible, coupez le transformateur de tension de l'alimentation électrique. Retirez également tout appareil raccordé au transformateur de tension.
Le câble rouge avec une borne de raccordement dispose d'un fusible. Dans le cas où une charge trop élevée est raccordée au transformateur de tension, ce fusible se déclenche.
Remplacez ce fusible par un type similaire, tel que indiqué dans les données techniques affichant les mêmes caractéristiques de disjonction.
Avant de rallumer le transformateur de tension, déterminez la cause du déclenchement du fusible.
Pour remplacer le fusible, procédez comme suit :
- Ouvrez le couvercle du porte-fusibles et retirez le fusible plat automobile.



Fig.: remplacement du fusible du câble
- Insérez le nouveau fusible plat automobile 30 A (fourni) dans les deux raccords et replacez le couvercle sur le porte-fusibles.
Outils électriques
Si un outil électrique ne peut être allumé ou qu'il ne s'allume que sur une période très courte, allumez et éteignez plusieurs fois le transformateur de tension alors que l'outil électrique est allumé.
- Le transformateur de tension est blindé et émet une onde sinusoidale. La réception de chaînes de télévision très faible peut quand même entraîner des interférences et des perturbations de l'image.
- Positionnez le transformateur de tension dans ce cas aussi loin que possible du téléviseur, de la cable de l'antenne et de l'antenne.
- Orientez le transformateur de tension, le téléviseur, le cable de l'antenne et l'antenne jusqu'à ce que la réception s'améliore.
- Dans la mesure du possible, utilisez un cable d'antenne blindé, de grande qualité.
Installations audio
- Certaines installations audio/vidéo émettent un bruit de ronronnement par les haut-parleurs, lorsqu'ils sont opérés par le biais du transformateur de tension. Cela est lié au fait que ces appareils ne sont pas en mesure de filtrer l'onde sinusoidale modifiée du transformateur de tension et ne représentent par conséquent pas une défaillance du transformateur de tension.
Micro-ondes
- La puissance indiquée pour les micro-ondes se rapporte souvent à la puissance utilisée lors du processus de cuisson sur les alimentents. La puissance vérablement utilisée lors du processus de cuisson est bien plus élevée et figure dans la plupart des cas sur la plaque signalétique ou le mode d'emploi du micro-ondes. Cette information est souvent également disponible auprès du fabricant du micro-ondes.
Cause possible et remède :
- Le transformateur de tension est surcharge. Réduisez la charge, jusqu'à ce qu'elle ne dépasse plus la charge maximale indiquée dans les caractéristiques techniques.
- La tension d'entrée est inférieure à 11 V. Maintenez la tension d'entrée du transformateur de tension supérieure à 11 V pour maintenir constante la puissance de sortie.
Cause possible et remède :
La batterie est déficiente. Remplacez la batterie. - Alimentation insuffisante en tension et en courant électrique. Vérifiez l'état de la prise de bord et la fiche allume-cigare 12 V et le cas échéant, nettoyez-les.
Cause possible et remède :
- Le transformateur de tension n'est pas entièrement chauffé. Allumez et éteignez aussi le transformateur de tension, jusqu'à ce que l'appareil raccordé au transformateur de tension soit alimenté en électricité. Répétez ce processus pour pouvoir allumer l'appareil.
- L'allumage doit être activé, afin que la prise de bord soit alimentée en électricité. Activez l'allumage en position I.
- Le transformateur de tension est surchargé. Réduisez la charge, jusqu'à ce qu'elle ne dépasse plus la charge maximale indiquée dans les caractéristiques techniques.
Le transformateur de tension est surchauffé. Attendez que l'appareil se soit refroidi. Assurez-vous d'un écart d'aération suffisant. Veillez à ce que la charge raccordée ne dépasse pas en permanence la sollicitation maximale, afin d'éviter une nouvelle surchauffe. Le fusible de l'appareil est grillé. Adressez-vous au service après-vente, pour faire réparer l'appareil. Assurez-vous que le transformateur de tension est raccordé à l'alimentation électrique avec la bonne polarité. - Le fusible du câble est grillé. Remplacez le fusible du câble, conformément à ce qui est décrit dans le chapitre "Remplacement du fusible du câble". Assurez-vous que le transformateur de tension est raccordé à l'alimentation électrique avec la bonne polarité.
Danger de mort par décharge électrique :
N'immergez jamais les éléments de l'appareil dans l'eau ou dans un autre liquide! - Ne laissez pas pénétrer de liquide dans l'appareil. - Avant chaque nettoyage, retirez le transformateur de tension de la prise allume-cigare automobile / retirez les bornes de raccordement de la batterie de voiture. Retirez également tout appareil raccordé au transformateur de tension.
Nettoyage du boîtier de l'appareil :
Nettoyez la surface du boîtier avec un chiffon légèrement humide. Ne jamais utiliser d'essence, de solvant ou de détergent, car il y a risque d'endommagement de l'appareil !
Si les fentes d'aération devaient être poussiéreuses, nettoyez-les avec un pinceau doux.
Mise au rebut de l'appareil

L'appareil ne doit jamais être jeté dans la poubelle domestique normale.
Éliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.
Ce produit est assujetti à la directive européenne 2002/96/CE.
Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisation de recyclage.
Recyclage de l'emballage

Veillez à assurer une élimination écologique des matériaux d'emballage.
Importateur
KOMPERNASS GMBH
Burgstrasse 21
D-44867 BOCHUM
www.kompernass.com
Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.
Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les éléments d'usure ou les dommages subsis par des éléments fragiles, par ex. le commutateur ou les piles. Le produit est exclusivement destiné à un usage et non commercial.
La garantie prend fin en cas de manipulation abusive et non conforme, de recours à la force et d'interventions qui n'ont pas été réalisées par notre succursale de service après-vente agréée. Cette garantie ne constitue pas une restriction de vos droits légaux.
