PKA-A-HA4 - Climatiseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Climatiseur mural
Caractéristiques techniques principales	Inverter, système de réfrigération
Alimentation électrique	230V / 50Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 29 cm, Profondeur : 21 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les systèmes de contrôle à distance
Type de réfrigérant	R32
Tension	230V
Puissance de refroidissement	4 kW
Fonctions principales	Refroidissement, chauffage, déshumidification
Entretien et nettoyage	Filtres lavables, entretien recommandé tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Protection contre les surcharges électriques, conforme aux normes CE
Informations générales utiles	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - PKA-A-HA4 MITSUBISHI

Comment installer le MITSUBISHI PKA-A-HA4 ?

Veuillez suivre le manuel d'installation fourni avec l'appareil, en vous assurant que toutes les connexions électriques et de conduits sont correctement effectuées.

Quels sont les dimensions du MITSUBISHI PKA-A-HA4 ?

Les dimensions de l'appareil sont 800 mm de largeur, 290 mm de hauteur et 210 mm de profondeur.

Comment nettoyer le MITSUBISHI PKA-A-HA4 ?

Pour nettoyer l'appareil, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour nettoyer les surfaces extérieures. Ne jamais utiliser de produits abrasifs.

Que faire si le MITSUBISHI PKA-A-HA4 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez un technicien qualifié.

Comment régler la température sur le MITSUBISHI PKA-A-HA4 ?

Utilisez la télécommande ou le panneau de contrôle de l'appareil pour ajuster la température selon vos préférences.

Y a-t-il un mode éco sur le MITSUBISHI PKA-A-HA4 ?

Oui, le MITSUBISHI PKA-A-HA4 dispose d'un mode éco qui permet de réduire la consommation d'énergie tout en maintenant le confort.

Comment savoir si le filtre doit être nettoyé ou remplacé ?

Il est recommandé de vérifier le filtre tous les mois. Si le filtre est encrassé ou obstrué, nettoyez-le ou remplacez-le si nécessaire.

Que faire si l'appareil émet des bruits étranges ?

Si l'appareil émet des bruits inhabituels, vérifiez s'il y a des objets obstruant le ventilateur. Si le problème persiste, contactez un professionnel.

L'appareil émet une odeur désagréable, que faire ?

Vérifiez le filtre et nettoyez-le si nécessaire. Si l'odeur persiste, il est conseillé de faire inspecter l'appareil par un technicien.

Quelle est la garantie du MITSUBISHI PKA-A-HA4 ?

La garantie standard pour le MITSUBISHI PKA-A-HA4 est de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur.

MODE D'EMPLOI PKA-A-HA4 MITSUBISHI

Pour une utilisation correcte sans risques, veuillez dire le manuel d'utilisation en entier avant de vous servir du climateurur.

6 Entretien et nettoyage 13
7. Guide de dépannage 13
8. Specifications techniques 15
9. Manuel d'utilisation pour la télécommande sans fil infrarouge 16

1. Consignes de sécurité

Avant d'installer le climatisationur, dire attentivement toutes les "Consignes de sécurité".
Les "Consignes de sécurité" reconnent des points très importants concernant la sécurité. Veillez bien à les suivre.
Veuillez consulter ou obtenir la permission votre compagnie d'électricité avant de connecter votre système.

Avertissement :

• Cet apparéil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société agrée de l'instructor. Si l' apparéil n'est pas correctement installé il peut y avoir un risque de fuite d'eau, d'électrocution ou d'accordance.
• Ne pas marcher sur l'appareil ni y déposer des objets.
• Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résultat un risque d'électrocution.
• Ne pas vaporiser de gaz inflammable à proximé de l'appareil sous risque d'accordance.
• Ne pas placer de chauffage au gaz ou tout autre apparéil fonctionnant avec une flamme vivie là où il serait exposé à l'échévement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas-retirer la face avant ou la protection du ventilateur de I' apparéil extérieur pendant son fonctionnement.

Precaution:

• Ne pas utiliser d'objet pointu pour enforcer les boutons car cela risquerait d'endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des apparèils extérieurs et interieurs.

Symboles utilisés dans le texte

Avertissement :

Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur.

Precaution:

Décrit les précautions qui doivent être prises pour éviter d'endommager l'appareil.

Symboles utilisés dans les illustrations

① : Indique un élément qui doit être mis à la terre.

• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtier l'appareil, éteindre l'interrupteur et prendre contact avec le revenueur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
• Si vous sentez des odeurs étranges, arrêtier l'appareil, leMETRE hors tension et contacter le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'incendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le climatisationur.
• Si le gaz de réfrigerant fuit, arrêté le fonctionnement du climaitseur, aérer convenablement la piece et prendre contact avec le revendeur.

Rangement de l'appareil

Lorsque vous devez ranger l'appareil, veuillez consulterer libre revendeur.

2. Nomenclature

Unité interne

	PKA-A·HA4	PCA-A·KA4
Vitesse du ventilateur	3 Vitesse + Auto	4 Vitesse + Auto
Ailette	Auto avec variation	Auto avec variation
Louvre	Manuel	Manuel
Filtre	Normal	Longue durée
Témoin de nettoyage du filtre	100 heures	2.500 heures

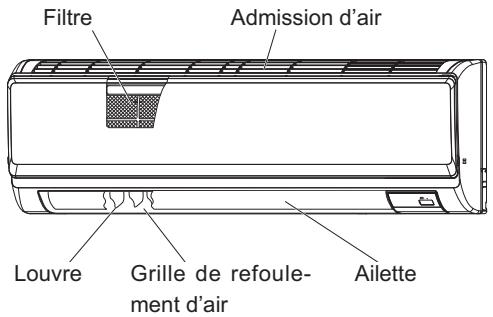

PKA-A·HA4

Fixé au Mur

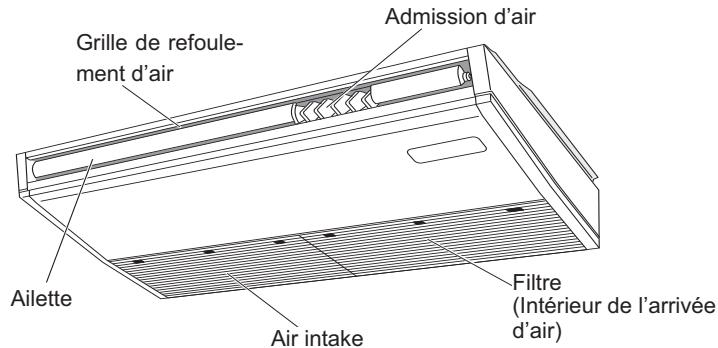

PCA-A:KA4

Suspendu au Plafond

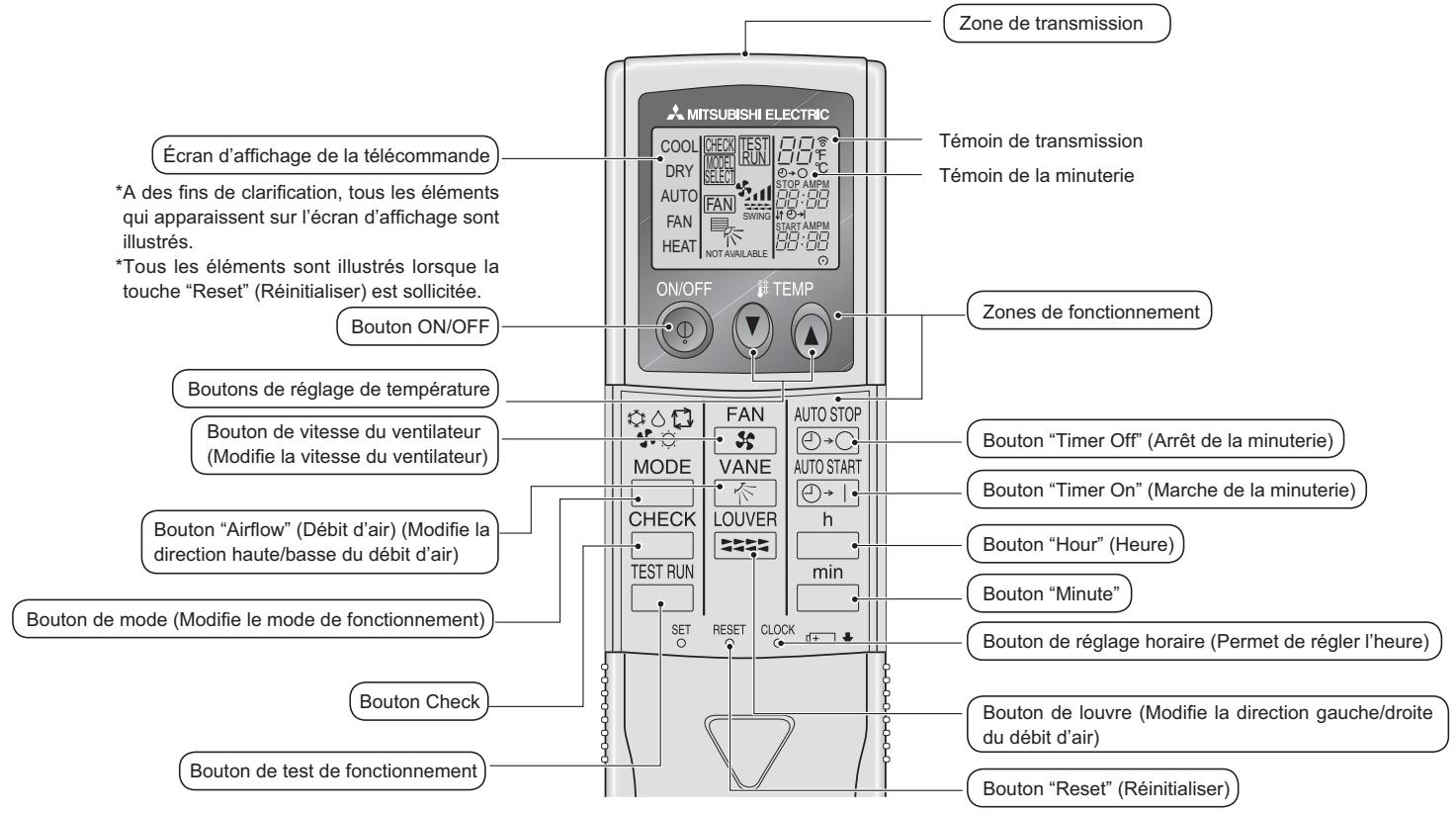

• Telecommande (pièces en option)

■ Concernant le mode de fonctionnement, reportez-vous au manuel d'utilisation fourni avec chaque télécommande.

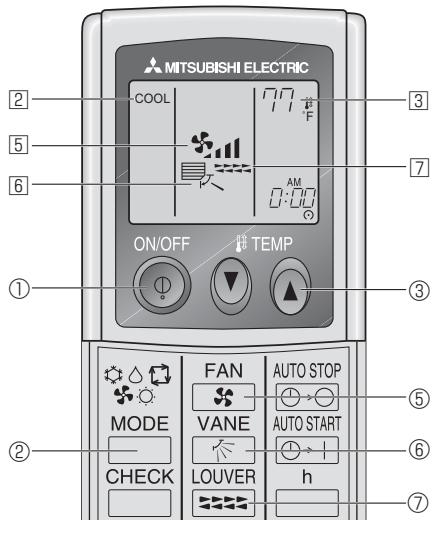

3.1. MARCHE/ARRET

Remarque :

Meme si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

3.2. Choix du mode

Les modes de refroidissement/d'asschement/de soufflerie/de chauffage/automatique (refroidissement/chauffage)/de ventilation sont disponibles.

Remarque :

• Le mode de chauffage et le mode automatique ne sont pas disponibles pour les apparèils de refroidissement uniquement.
• Mode de ventilation : uniquement indiqué dans les conditions suivantes. Utilisation de la télécommande à fil et raccordement d'un apparil LOSS-NAY.

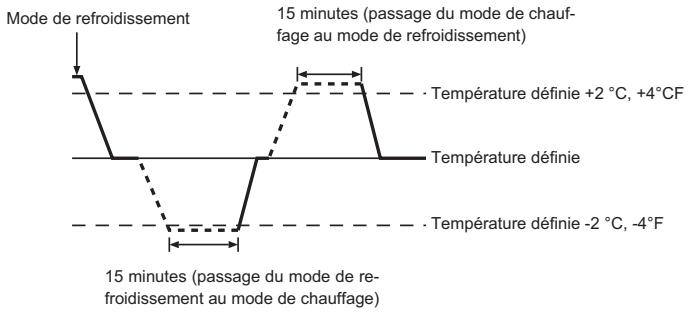

  Mode automatique

En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la piece est trop élevé; à l'inverse, l'opération de chauffage débutera si la température de la piece est trop BASSE.
En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 2^ , 4^ ou plus audessus de la température définie pendant 15 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 2^ , 4^ ou plus au-dessous de la température définie pendant 15 minutes.

3.3. Réglage de la vitesse du ventilateur

Remarque :

• Le nombre de ventilateurs disponible dépend du type d'unité connectée.

• Dans les cas suivants, la vitesse de ventilation actuelle générae par l'unité différera de la vitesse indiquée au niveau de la commande à distance.

• Lorsque l'unité est en mode PRE CHAUFFAGE ou DEGIVRAGE.

• Lorsque la température de l'échangeur thermique est BASSE en mode de chauffage. (par ex. immédiatement après le lancement de l'opération de chauffage)
• En mode CHAUFFAGE, quand la température ambiente dans la piece est supérieure à la température régée.
• Quand l'unité est en mode SEC.

3.4. Réglage de la direction du courant d'air

Pendant l'oscillation, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.

• Les directions disponibles dépendent du type d'unités connectées.

• Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.

• Lorsque l'unité est en mode PRE CHAUFFAGE ou DEGIVRAGE.

• Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).
• En mode chauffage, quand la température ambiente dans la piece est supérieure à la température régée.

<[Manuel] Pour modifier la direction gauche/droite du flux d'air>

• Il est impossible d'utiliser le bouton du déflecteur ⑦.

• Arrête l'appareil, maintainir le déflecteur de l'appareil et ajuster la direction souhaïée.

• Ne pas régler la direction interne lorsque l'apparéil est en mode refroidissement ou déshumidifi-

cation car il y a un risque de condensation ou d'égouttement.

Precaution :

Lorsque vous suivez le processus ci-dessus, prenez des précautions pour éviter toute chute.

3.5. Ventilation

Pour les apparèels combinés LOSSNAY

• Les 2 modèles de fonctionnement suivants sont disponibles.

• Fonctionnement du ventilateur avec l'unité interieure.

• Fonctionnement autonome du ventilateur.

Remarque :

• Dans certaines configurations, la soufflerie de l'unité interieure peut semettre en marche même en cas d'activation du fonctionnement autonome du ventilateur.

Remarque: (pour la télécommande sans fil infrarouge et le thermostat RF)

• Impossible de faire fonctionner le ventilateur de façon autonome.
• Aucune indication sur la télécommande.

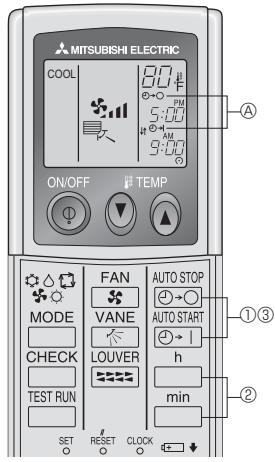

■ Les fonctions de minuterie sont différentes pour chaque télécommande.
Pour plus de détails sur le mode de fonctionnement de la télécommande, reportez-vous au manuel d'utilisation approprié fourni avec chaque télécommande.

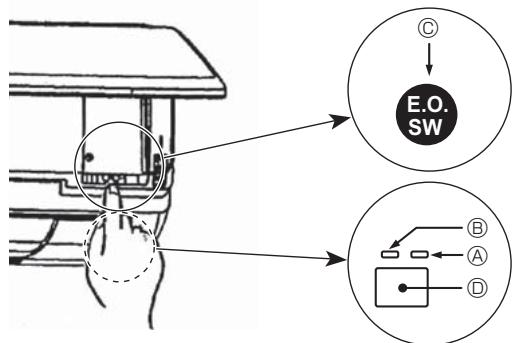

5. Fonctionnement d'urgence de la télécommande sans fil infrarouge

(Pour PCA-A·KA4)
Fig. 5-1

(Pour PKA-A·HA4)
Fig. 5-2

Lorsqu'il n'est pas possible d'utiliser la télécommande sans fil infrarouge

Lorsque les piles de la télécommande sans fil infrarouge sont usées ou que la télécommande sans fil infrarouge ne fonctionne pas correctement, le mode de fonctionnement d'urgence peut être activé à l'aide des touches d'urgence.

[Fig. 5-1]

Témoin DEFROST/STAND BY (dégivrage/veilleuse)
⑧ Témoin de fonctionnement
Interrupteur de fonctionnement d'urgence (chauffage)
Interrupteur de fonctionnement d'urgence (refroidissement)
Capeur

6. Entretien et nettoyage

■ Les indications suivantes indiquent qu'il convient de nettoyer le filtré.

• Télecommande à fil : "FILTER" (filtré)
• Thermostat RF: "Clean Filter" (nettoyer le filtré)
• DEMANDEZ à une personne autorisée de nettoyer le filtré.
  Réinitialisation de l'affichage "FILTER" (filtré) ou "Clean Filter" (nettoyer le filtré): pour réinitialiser l'indication, reportez-vous au manuel d'utilisation de chaque télécommande.

Remarque:

• Si deux types d'appareils interieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtré. Si vous devez nettoyer le filtré de l'appareil principal, "FILTER" (filtré) s' affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée. (uniquement pour la télécommande à fil)

7. Guide de dépannage

Opération de mise en marche

• Appuyez plus de 2 secondes sur la touche ① pour utiliser le mode de refroidissement.
• Appuyez plus de 2 secondes sur la touche © pour utiliser le mode de chauffage.

Pour arrêté le fonctionnement
- Pour arrêté l'appareil, appuyer plus de 2 secondes sur la touche ou sur la touche.

[Fig. 5-2]

Témoin DEFROST/STAND BY (dégivrage/veilleuse) (Orange)
Témoin de fonctionnement (Vert)
Interrupteur de fonctionnement d'urgence (chauffage/refroidissement)
Capteur

• Chaque fais que vous appuyez sur l'interrupteur de fonctionnement d'urgence, le mode de fonctionnement change.
• Sélectionnez "FROID/CHAUD" sur le moniteur. (L'affichage est orange pendant 5 secondes après le basclement.)

[Modèles de chauffage et de refroidissement]

[Modèles de refroidissement seulement]

Moniteur

	VERT	ORANGE
ARRÊT	○	○	L'affichage est orange pendant 5 secondes après le basculement comme indiqué à gauche, puis il redevient normal.
FROID	●	○
CHAUD	●	●

O Éteint ● Allumé

Remarque :

• Les détails concernant le mode d'urgence sont tels qu'indiqués ci-dessous.

Mode de fonctionnement	Refroidissement (COOL)	Chauffage (HEAT)
Température programmée	24°C, 75°F	24°C, 75°F
Vitesse de ventilation	Elevée (High)	Elevée (High)
Sens de la soufflerie	Horizontal	Vers le bas 4 (5)

• "FILTER" (filtré) ou "Clean Filter" (nettoyer le filtré) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air interieur normales. Toutefois, le degré d'encrassement du filtré dépend des conditions environnementales; nettoyez-le donc en conséquence.
• La période cumulée avant le nettoyage du contrôle varie selon les modèles.
• Cette indication n'est pas disponible pour la télécommande sans fil infrarouge.

En cas de problème :	Voici la solution. (L'appareil fonctionne normalement.)
Le climatiseur ne chauffe ni ne refroidit correctement.	■ Nettoyez le filtr. (Le début d'air est réduit lorsque le filtr est sale ou colmaté.)■ Contrôlez la température et ajustez la température définie en conséquence.■ Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil extérieur.L'admission ou la sortie d'air de l'appareil interieur est-elle bloquée ?■ Une porte ou une fenêtre a-t-elle étée laissée ouverte ?
Lorsque l'opération de chauffage débute, de l'air chaud n'est pas ex-pulsé immédiatement de l'appareil intérieur.	■ De l'air chaud est expulsé uniquement lorsque l'appareil intérieur est suffisamment chaud.
En mode de chauffage, le climatiseur s'accrite avant que la température définie pour la piece soit atteinte.	■ Lorsque la température extérieure est BASSE et l'humidité de l'air importante, du givre peut se former sur l'appareil extérieur. Dans ce cas, l'appareil extérieur procèle à une opération de dégivrage. Un fonctionnement normal de l'appareil devrait débuter au bout de 10 minutes environ.

En cas de problème :	Voici la solution. (L'appareil fonctionne normalement.)
La direction du début d'air varie pendant l'opération ou la direction ne peut être définie.	■ En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d'une (1) heures lorsqu'une direction de début d'air basse (horizontal) est sélectionné. Ceci évite la formation d'eau sur les ailettes et prévent tout suitement.■ En mode de chaffage, les ailettes se placent automatiquement en position horizontale lorsque la température du début d'air est basse ou pendant le mode de dégivrage.
Lorsque la direction du début d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s'arrêteur sur la position souhaitée.	■ Lorsque la direction du début d'air est modifiée, les ailettes se plaç-cent sur la position déterminée après être passées par la position de base.
Un bruit d'eau qui ruisse ou plus rarement unSouffle peut être perçu.	■ Ces bruits peuvent être perçu lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié.
Un craquement ou un grincement peut être/perçu.	■ Ces bruits peuvent être perçu lorsque les pièces du climatiseur frontent les une contre les autres en raison de l'expansion et de la contraction qui résultat des variations de température.
La piece a une odeur désagréable.	■ L'apparil intéérier aspire de l'air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs vécuillées par les vêtements, puis il les expulme à nouveau dans la piece.
Une buée ou vapeur blanche sort de l'apparil intéérier.	■ Si la temperature intéérier et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.■ En mode de dégivrage, de l'air froid peut être expulsé et avoir l'appar- rence de la buée.
De l'eau ou de la vapeur sort de l'apparil extérieur.	■ En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords froids.■ En mode de chauffage, de l'eau peut se former et suinter de l'échang- geur thermique.■ En mode de dégivrage, l'eau présente sur l'échangateur thermique s' évapore provoquant ainsi une émission de vapeur d'eau.
Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande à fil. (*)	■ Mettez l'unité sous tension. Le signe "®" s'affiche sur l'écran de la télé- commande à fil.
Le signe "®" s'affiche sur l'écran de la télécommande à fil. (*)	■ Lors du contrôle centralisé, le signe "®" s'affiche sur l'écran de la télécommande à fil, et le fonctionnement du climatiseur ne peut pas être activé ou déactivé à l'aide de la télécommande à fil.
Lorsque le climatiseur est redémarré immeditatément après avoir été éteint, son fonctionnement est bloqué même si la touche "ON/OFF"(Marche/Arrêt) est sollicitée.	■ Patientéz trois minutes environ. (Le fonctionnement s'est arrêté pour protégér le climatiseur.)
Le climatiseur fonctionné sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*)	■ La fonction de marche de la minuterie a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrête.■ Le climatiseur est-il raccordé à une télécommande à fil centralisée ? Consultez les personnes en charge du contrôle du climatiseur.■ Le signe "®" s'affiche-t-il sur l'écran de la télécommande à fil ? Consultez les personnes en charge du contrôle du climatiseur.■ La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrête.
Le climatiseur s'accrête sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*)	■ La fonction d'accrête de la minuterie a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour relancer l'opération.■ Le climatiseur est-il raccordé à une télécommande à fil centralisée ? Consultez les personnes en charge du contrôle du climatiseur.■ Le signe "®" s'affiche-t-il sur l'écran de la télécommande à fil ? Consultez les personnes en charge du contrôle du climatiseur.
Le fonctionnement de la minuterie de la télécommande à fil ne peut pas être régîée. (*)	■ Les paramétrages de la minuterie sont-is-lits invalides ? Si la minuterie peut être régîée, l'indication WEEKLY, SIMPLE ou (AUTO-OFF) s'affiche sur l'écran de la télécommande à fil.
Le message "PLEASE WAIT"(VEUILLEZ PATIENTER) s'affiche sur l'écran de la télécommande à fil. (*)	■ Les paramétrages initiaux sont en cours d'exercice. Patientez trois minutes environ.
Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.	■ Les dispositifs de protection ont fonctionné pour protégér le climatiseur. N'essayez pas de répacker cet apparil vous-même. Mettez l'apparil hors tension immédiatement et consultez votre re- vendeur. Vous devrez fournir au reventer le nom du modele et les informations qui apparaissent sur l'écran de la télécommande.
Le bruit perçu est supérieur aux caractéristiques sonores.	■ A l'accrité de l'opération de refroidissement, la pompe de vidange se met en marche puis s'accrité. Patientez 3 minutes environ.
Rien n'apparait sur l'écran de la télécommande sans fil, l'écran est flou, ou l'apparil intéérier ne recoit aucun signal sauf si la télécommande est éteinte.	■ Le niveau sonore du fonctionnement intéérier dépend de l'acoustique de la peaje dans laquelle l'apparil est installé (voir tableau suivant), et sera supérieur aux caractéristiques sonores (mesurées dans une pièce sans écho).
	■ Pièces représentant une absorption phonoique élèvee	Pièces représentant une absorption phonoique normale	Pièces représentant une absorption phonoique faible
Exemples de pièce	Studio de radio-diffusion, salle de musique, etc.	Salle de récep- tion, entree d'hôtel, etc.	Bureau,,chambre d'hôtel
Niveaux sonores	3 à 7 dB	6 à 10 dB	9 à 13 dB
Rien ne s'affiche sur l'écran de la télécommande sans fil infrarouge, l'affchage est flou, ou l'unité intéérierne ne recoit les signaux que lorsque la télécommande sans fil infrarouge est à proximé. (*)	■ Les pèces sont faibles.Remplacez les pèces et appuyez sur la touche "Reset" (Réinitialiser).■ Si rien n'appraisait suite au remplacement des pèces, assurez-vous que les pèces sont insérées conformément à la polarité indiquée (+,-).
Le témoin de fonctionnement situé près du récepteur de la télé-com- mande sans fil infrarouge sur l'apparil intéérier clignote. (*)	■ La fonction d'auto-diagnostique s'est activée pour protégé le climatiseur.■ Ne tentez pas de répacker cet apparil par vous-même. Mettez-le immediamenti hors tension, puis consultez votre revendeur. Indiqué le nom du modele à yours revendeur.

7. Guide de dépannage

En cas de problème :	Voici la solution. (L'appareil fonctionne normalement.)
À l'activation du mode d'assèchement, la température programmée est modifiée.	À l'activation du mode d'assèchement, la température programmée est automatiquement replacée par la température optimale initialement programmée.

1. Uniquement pour la télécommande à fil.
2. Uniquement pour la télécommande sans fil infrarouge.

8. Spécifications techniques

Modèle		PKA-A12HA4	PKA-A18HA4
Alimentation de l'appareil (Phase, Tension / Fréquence <Hz>)		Monophasé 208/230, 60
Moteur du ventilateur	<FLA>	0,33
MCA	<A>	1	1
MOCP	<A>	15	15
Dimensions (Hauteur)	<inch>	11-5/8
Dimensions (Largeur)	<inch>	35-3/8
Dimensions (Profondeur)	<inch>	9-13/16
Débit d'air	DRY	320-370-425
(Faible - Moyenne - Elevé)	WET	290-335-380
Niveau de bruit (Fàible - Moyenne - Elevé)	<dB>	36-40-43
Poids net	<lbs>	29

Modèle		PCA-A24KA4	PCA-A30KA4	PCA-A36KA4	PCA-A42KA4
Alimentation de l'appareil(Phase, Tension / Fréquence <Hz>)		Monophasé 208/230, 60
Moteur du ventilateur	<FLA>	0,49	0,54	0,83	0,97
MCA	<A>	1	1	2	2
MOCP	<A>	15	15	15	15
Dimensions (Hauteur)	<inch>	9-1/6
Dimensions (Largeur)	<inch>	50-3/8		63
Dimensions (Profondeur)	<inch>	26-3/4
Débit d'air(Faible-Moyenne 2-Moyenne 1-Elevé)	DRY	530-565-600-670	565-600-635-705	775-850-920-990	810-885-955-1025
	WET	495-530-565-635	530-565-600-670	705-775-850-920	740-810-885-955
Niveau de bruit (Faible-Moyenne 2-Moyenne 1-Elevé)	<dB>	33-35-37-40	35-37-39-41	37-39-41-43	39-41-43-45
Poids net	<lbs>	71		79	84

9.1 Nomenclature

Pour utiliser la télécommande sans fil infrarouge, pointez-la vers le récepteur de l'appareil intérieur.
Si la télécommande sans fil infrarouge est utilisé dans les deux minutes qui seront la mise sous tension de l'appareil interieur, l'unité peut émettre deux bips successifs indiquant la réalisation du contrôle automatique.
L'appareil interieur émet des bips pour confirmer la réception du signal transmis par la télécommande sans fil infrarouge. Les signaux peuvent être reçus jusqu'à 7 metres environ en ligne droite à partir de l'appareil interieur et dans une zone de 45^ vers la gauche ou la droite de l'appareil. Cependant, une lumière vivé ou fluorescente peut générer la réception de signaux de l'appareil interieur.
L'appareil doit être contrôle si levoyant d'opération pres du récepteur de l'unité interieure clignote. Consultez votre revendeur pour le service.
■ Manipuez la télécommande sans fil infrarouge avec précaution! Ne la faites pas tomber et ne lui infilgez pas de chocs violents. De plus, évitez de mouiller la télécommande sans fil infrarouge et ne la laissez pas dans un endroit humide.
Pour éviter de perdre la télécommande sans fil infrarouge, installez le support fourni avec la télécommande sans fil infrarouge sur un mur et voirlez à y replacer la télécommande sans fil infrarouge après chaque utilisation.

Insertion/remplacement de la pile

1. Retirez le couvercle supérieur, inséréz deux piles AAA, puis reposer le couvercle.

Deux piles AAA
Insérez d'abord le pole (-) négatif de chaque pile. Insérez les piles en respectant la polarité indiquée (+, -)!

1. Appuyez sur la touche "Reset" (Réinitialiser).

Appuyez sur la touche "Reset" (Réinitialiser) avec un objet dont l'extrémité est étroite.

9.2. Fonctionnement 9.2.1. MARCHE/ARRET

Appuyez sur le bouton ON/OFF ①.
- Le témoin de marche et la zone d'affichage s'allument.

Appuyez de nouveau sur le bouton ON/OFF ①.
- Le témoin de marche et la zone d'affichage s'éteignent.

Remarque :

Meme si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

9.2.2. Reglage de la température

Pour réduire la température ambiente:

Appuyer sur le bouton ③ pour selectionner la temperture désirée. La temperture selectionnée est affichée 3.

Pour augmenter la température ambiente:

Appuyer sur le bouton ③ pour sélectionner la température désirée. La température sélectionnée est affichée 3 .

• Plages de températures à votre disposition:

Rafraichissement et Asschément: 19 - 30 °C, 67 - 87 °F

Chauffage: 17 - 28 °C, 63 - 83 °F

Automatique: 19 - 28 °C, 67 - 83 °F

• 8^ ou 39^ , 46^ ou 102^ clignote sur l'affichage 4 pour indiquer que la température de la piece est plus BASSE ou plus elevée que la température affichée.

(Cet affichage n'apparait pas sur la télécommande sans fil.)

9.2.3. Réglage de la vitesse du ventilateur

• Appuyez sur le bouton de vitesse du ventilateur ⑤ autant de fois que nécessaire alors que le système est en fonction.

• À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en 5.

• La série de changement, et les réglages disponibles sont les suivants.

Vitesse du ventilateur	Affichage
4 vitesses + Auto	vitesse 1 vitesses 2 vitesses 3 vitesses 4 Auto
	→ ↑ → ↓ → ↓ → ↓ → ↓ → ↓
3 vitesses + Auto	vitesse 1 vitesses 2 vitesses 3 Auto
	→ ↑ → ↓ → ↓ → ↓ → ↓ → ↓

9.2.4. Réglage de la direction du début d'air

Quand l'unité est en fonction, appuyez sur le bouton ⑥ de ventilation montante/descendante autant de fois que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur 6.
• La séquence de changement, et les réglages disponibles sont les suivants:

Télécommande	Affichage
Câblée (PCA-KA4) (PKA-HA4)	Bascule Auto 1 2 3 4 5 → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ →
Télécommande sans fil infrarouge	Bascule 1 2 3 4 → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▻ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ ∈

9.3. Minuterie

① Pousser le bouton arrêt ou marche (AUTO STOP ou AUTO START) (Réglage du minuteur).

• Vous pouvez régler l'heure lorsqu'le symbole suivant clignote.

Minuteur d'arrêt: -O clignote.

Minuteur de mise en marche: 四 -1 clignote.

② Utiliser les boutons h et min pour regler l'heure.
③ Annuler le minuteur.

Pour annuler le minuteur d'arrêt, pousser le bouton AUTO STOP

Pour annuler le autoimmune de marche, pousser le bouton AUTO START [0-1].

• il est possible de combiner les minuteurs marche et arrêt (ON et OFF).
• Si l'on pousse le bouton marche/arrêt ① ON/OFF de la télécommande alors que le minuteur est actif, l'appareil annulera les minuteurs.

• Si l'horloge n'a pas eté mise à l'heure, il n'est pas possible d'utiliser le minuteur.

• Medidas de Seguridad 18

• Nombres de las piezas 18
  3.Manejo. 19
  4.Temporizador 21
• Funcionamento de emergencia del controlador remotol inalámbrico por infrarrojos 21
