MSC-GE25VB - Climatiseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mural
Capacité de refroidissement	2,5 kW
Alimentation électrique	220-240 V, 50 Hz
Dimensions (Unité intérieure)	800 x 290 x 215 mm
Dimensions (Unité extérieure)	800 x 600 x 300 mm
Poids (Unité intérieure)	8 kg
Poids (Unité extérieure)	30 kg
Type de réfrigérant	R32
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Niveau sonore (Unité intérieure)	25 dB(A) (en mode silencieux)
Entretien et nettoyage	Filtres à nettoyer tous les 3 mois, vérification annuelle par un professionnel
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le réseau de service Mitsubishi
Classe énergétique	A++ (refroidissement), A+ (chauffage)
Garantie	2 ans sur l'appareil, 5 ans sur le compresseur
Compatibilités	Compatible avec les systèmes de contrôle à distance et domotique

FOIRE AUX QUESTIONS - MSC-GE25VB MITSUBISHI

Pourquoi mon climatiseur MITSUBISHI MSC-GE25VB ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas épuisées.

Le climatiseur fait un bruit anormal, que faire ?

Un bruit inhabituel peut provenir d'un objet bloquant le ventilateur ou d'une pièce usée. Vérifiez l'appareil pour tout débris et envisagez de contacter un professionnel si le problème persiste.

Comment régler la température sur mon climatiseur ?

Utilisez la télécommande pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température selon vos préférences.

Mon climatiseur ne refroidit pas correctement, que faire ?

Vérifiez si les filtres à air sont propres et non obstrués. Si nécessaire, nettoyez ou remplacez les filtres. Assurez-vous aussi que les fenêtres et les portes de la pièce sont bien fermées.

Comment nettoyer les filtres de mon climatiseur MITSUBISHI MSC-GE25VB ?

Éteignez l'appareil, retirez les filtres et nettoyez-les à l'eau tiède. Laissez-les sécher complètement avant de les remettre en place.

Que faire si l'affichage de la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Si elles sont usées, remplacez-les. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles et en les remettant après quelques minutes.

Est-il normal que de l'eau s'écoule de l'unité intérieure ?

Un léger écoulement d'eau peut être normal, surtout par temps humide. Cependant, si l'eau s'écoule en grande quantité, cela peut indiquer un problème de drainage ou un filtre obstrué.

Comment activer le mode éco sur mon climatiseur ?

Appuyez sur le bouton 'Mode' de la télécommande jusqu'à ce que le mode éco soit sélectionné. Ce mode optimise la consommation d'énergie tout en maintenant un confort adéquat.

Le climatiseur émet une odeur étrange, que faire ?

Cela peut être dû à des filtres sales ou à la présence de moisissures. Nettoyez ou remplacez les filtres et vérifiez l'unité pour tout signe d'humidité ou de moisissures.

MODE D'EMPLOI MSC-GE25VB MITSUBISHI

• Pour avoir la certitude d'utiliser cet appareil correctement et en toute sécurité, veuillez lire cette notice d'instructions avant de mettre le climatiseur sous tension.

Voor de klant

• Avant toute utilisation, veuillez lire les "Consignes de sécurité" car cet appareil contient des pièces rotatives ou autres pouvant entraîner des risques d'électrocution.
• Les consignes contenues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.
• Après avoir lu cette notice, conservez-la avec le manuel d'installation à portée de main pour pouvoir la consulter aisément.

Symboles et leur signification

AVERTISSEMENT : toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles voire la mort de l'utilisateur. PRÉCAUTION : toute manipulation incorrecte peut avoir des conséquences graves selon les circonstances.

AVERTISSEMENT
	Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher le cordon d'alimentation et ne pas brancher plusieurs appareils à une même prise secteur. • Ceci pourrait provoquer une surchauffe de l'appareil, un incendie ou un risque d'électrocution.
	Nettoyer la fiche d'alimentation électricte et l'insérer prudem-ment dans la prise secteur. • Une fiche d'alimentation électricque encrassée peut entraîner un risque d'incendie ou d'électrocution.
	Ne pas enrouler, tendre de façon excessive, endommager, modifier ou chauffer le cordon d'alimentation, et ne rien poser dessus. • Ceci pourrait provoquer un risque d'incendie ou d'électrocution.
	Ne pas enclencher/couper le disjoncteur ou débrancher/brancher la fiche d'alimentation électricte pendant le fonction-nement de l'appareil. • Des étin celles pourrait se produit et provoquer un risque d'incendie. • Toujours couper le disjoncteur ou débrancher la fiche d'alimentation électricte suite à l'arrêt de l'unité interne avec la télécommande.
	Il est déconseilled à toute personne de s'exposer au flux d'air froid pendant une période prolongée. • Ceci pourrait entraîner des problèmes de santé.
	L'utilisateur ne doit en aucun cas installer, déplacer, démonter, modifier ou tenter de réparer le climatiseur. • Toute manipulation incorrecte du climatiseur pourrait provoquer un risque d'incendie, d'électrocution, de blessure ou de fuite d'eau.
	Ne jamais insérer le doigt ou tout autre object dans les entrées ou sorties d'air. • La vitesse de rotation extrémement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.

Signification des symboles utilisés dans ce manuel

: À éviter absolument. : Suivez rigoureusement les instructions. : Ne jamais insérer le doigt ou un objet long, etc. : Ne jamais monter sur l'unité intérieure : risque d'électrocution ! ATTENTION ! : Veillez à débrancher la fiche d'alimentation électrique de la prise secteur. : Couper l'alimentation au préalable.

En cas d'anomalie (odeur de brûlé, etc.), arrêté le climatiseur et débrancher la fiche d'alimentation électrique ou couper le disjoncteur. • Si le climatisateur continue à fonctionner en présence d'une anomalie, une défaillance technique, un risque d'incendie ou d'électrocution ne sont pas à exclure. Dans ce cas, consulter un revendeur/agré.

Si la fonction de refroidissement ou de chauffage du climatiseur est inopportante, cela peut indiquer la présence d'uneuite de réfrigerant. Dans ce cas, consulter un revendeur/agré. Si la réparation consiste à recharger l'apparil en réfrigerant, demander conseilupres d'un technicien responsable de l'entretien. • Le réfrigerant contenu dans le climatiseur ne pose aucoun problème de sécurité. En règle générale, aucune fuite ne doit se produit. Cependant, si le réfrigerant fuit et entre en contact avec la partie chauffante d'un apparil de chauffage à ventilation, d'un chauffage d'appoint, d'une ciusinière, etc., des substances toxiques se produit.

PRECAUTION

Ne pas toucher à l'entrée d'air ou aux ailettes en-aluminium de l'unité interne/externe. • Risque de blessures.

Ne vaporiser ni insecticide ni substance inflammable sur l'appareil. • Ceci pourrait provoquer un incendie ou une déformation de l'appareil.

Ne pas exposer un animal domestique ou une plante d'intérieur directement sous le courant d'air pulsé. • Le bien-être des animaux et des plantes pourrait en être affecté.

Ne placer ni apparemé电量 fié que ni meuble sous l'unité interne/externe. • De l'eau pourrait s'écouler de l'apparemé et les endommager ou provoquer une panne de leur système.

Ne jamais laisser le climatiseur posé sur un support endommagé. • Il pourrait tomber et provoquer un accident.

Consignes de sécurité

PRECAUTION

Veiller à ne pas monter sur une surface instable pour al-lumer ou nettoyer le climatisateur. •Risque de chute et de blessures.

Ne jamais tirer sur le cordon d'alimentation. •Le fil central du cordon d'alimentation pourrait se rompre et provoquer un incendie.

Ne jamais recharger ou tenter d'ouvoir les piles et ne pas les jeter au feu. •Les piles poursraient fouir etprésenter un risque d'incendie ou d'explosion.

Ne pas faire fonctionner le climatisateur sur une période prolongée avec un taux d'humidité important (80% HR au moins), par ex. lorsqu'une porte ou une fenêtre sont ouvertes. •L'eau de condensation présente à l'intérieur du climatisateur risque de s'écouler et d'endommager le mobilier.

Ne pas utiliser le climatisateur pour conserver des alimentés, élever des animaux, faire pousser des plantes, ranger des outils de précision ou des objets d'art. •Leur qualité pourrait s'en dessirir, et le bien-être des animaux et des plantes pourrait en être affecté.

Ne pas exposer des apparciels à combustion directement sous la sortie d'air pulsé. •Une combustion imparfaite pourrait en résultat.

Avant de procéder au nettoyage du climatisateur, le mettre hors tension et débrancher la fiche d'alimentation élec-trique ou couper le disjoncteur. •La vitesse de rotation extrémement rapide du ventilateur pendant le fonctionnement du climatisateur pourrait provoquer un accident.

Si le climatisateur doit rester inutilisé pendant une période prolongée, débrancher la fiche d'alimentation électric ou couper le disjoncteur. •Il pourrait s'encrasser et partager un risque d'incendie ou d'électrocution.

Remplacer les piles de la télécommande par des piles neuves du même type. •Ne jamais mélanger piles usagées et piles neuves ; ceci pourrait provoquer une surchauffe, une fuite ou une explos-sion.

Si du liquide provenant des piles entre en contact avec la peau ou les vêtements, les rincer abondamment à l'eau claire. •Si du liquide alcalin entre en contact avec les yeux, les rincer abondamment à l'eau claire et contacter d'urgence un médecin.

Si le climatiseur est utilisé conjointement avec un apparéil à combustion, veiller à ce que la pièce soit parfaitement ventilée. •Une ventilation insuffisante pourrait provoquer un manque d'oxygène dans la pièce.

Couper le disjoncteur par temps d'orage. •La foudre pourrait endommager le climatiseur.

Si le climatiseur a été utilisé pendant plusieurs saisons consécutives, procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal. •Une accumulation de salétés ou de poussière à l'intérieur du climatiseur peut être à l'origine d'une odeur désagréable, contributor au développement de moisissures ou bloquer l'écolement des condensats et provoquer uneuite d'eau de l'unité interne. Consulter un revendeur agréé pour procéder à une inspection et des travaux d'entretien nécess-sitant l'intervention de personnel qualifié et compétent.

1	Ne pas actionner les commandes du climatiseur avec les mains mouillées. • Risque d'électrocution !
	Ne pas nettoyer le climatiseur avec de l'eau et ne placer ni vase ni verre d'eau dessus. • Ceci pourrait provoquer un risque d'incendie ou d'électrocution.
®	Ne jamais marcher sur l'unité externe et ne rien poser dessus. • Risque de chute et de blessures.

AVERTISSEMENT
	Consulter un revendeur agréé pour qu'il procède à l'installation du climatiseur. • L'utilisateur ne doit enaucun cas tenter d'instructor le clima-tiseur lui-même; seuil du personnel qualifié et compétent est en mesure de le faire. Tout installation incorrecte du climatiseur pourrait être à l'origine de fuites d'eau et provoquer un risque d'incendie ou d'électrocution.
	Prévoir un circuit réservé à l'alimentation du climatiseur. • Dans le cas contraire, un risque de surchauffe ou d'incendie n'est pas à exclure.
	Ne pas installer l'appareil dans un endroit susceptible d'être exposé à des fuites de gaz inflammable. • L'accumulation de gaz autour de l'unité exterme peut en-trainer des risques d'explosion.
	Raccorder correctement le climatiseur à la terre. • Ne jamais raccarder le cable de terre à un tuyau de gaz, une évacuation d'eau, un paratonnerre ou un cable téléphonique de mise à la terre. Une mise à la terre incorrecte pourrait provoquer un risque d'incendie ou d'électrocution.
PRECAUTION
	Installer un disjoncteur de fuites à la terre selon l'endetroit où le climatiseur sera monté (piece humide par ex.). • L'absence de disjoncteur de fuites à la terre peut entraîner un risque d'électrocution.
	Veiller à ce que l'eau de vidange s'écoule correctement. • Si l'écoulement des condensats est bouché, l'eau de vidange risque de s'écouler de l'unité interne/externe et d'endommager le mobilier.

En présence d'une situation anormale

Arrêter immédiatement le climatiseur et consulter un revendeur agréé.

Mise au rebut

Veuillez prendre conseil auprès de votre revendeur avant de mettre ce produit au rebut.

Fig. 1

Remarque :

Ce symbole est utilisé uniquement pour les pays de l'UE. Il est conforme à la directive 2002/96/CE, Article 10 "Informations à l'attention des usagers" et Annexe IV, et/ou à la directive 2006/66/CE, Article 20 "Information de l'utilisateur final" et Annexe II.

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériaux et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés. Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures ménagères.

Si un symbole chimique est imprimé sous le symbole (Fig. 1), il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005 %), Cd : cadmium (0,002 %), Pb : plomb (0,004 %)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés. Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à préserver l'environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement. Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

Nomenclature

Unité interne

Unité externe L'apparence des unités externes peut varier d'un modèle à l'autre.

Télécommande Utilisez uniquement la télécommande fournie avec le climatiseur. N'en utilisez pas d'autres.

Préparatifs d'utilisation

Avant la mise en marche : insérez la fiche d'alimentation électrique dans la prise secteur et/ou enclenchez le disjoncteur.

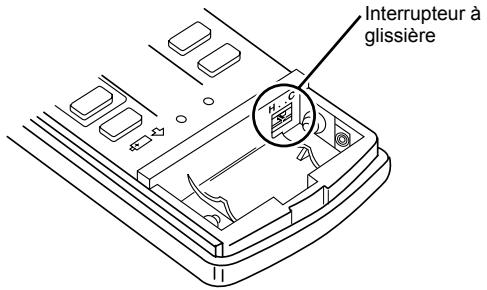

Réglage du type

Effectuez ce réglage de la télécommande en fonction du type de climatisation (REFROIDISSEMENT ET CHAUFFAGE ou REFROIDISSEMENT SEUL).

Position du commutateur coulissant

• Un réglage incorrect entraînerait des dysfonctionnements. Assurez-vous que les réglages sont corrects, comme indiqué ci-dessus.

Insertion des piles dans la télécommande

Appuyez sur la touche RESET.

Insérez des piles alcalines de type AAA.

Veillez à respecter la polarité des piles. - N'utilisez pas de piles au manganèse. Elles pourraient provoquer un dysfonctionnement de la télécommande. - N'utilisez pas de piles rechargeables. - Remplacez toutes les piles par des piles de même type. - La durée de vie des piles est de 1 an environ. Cependant, les piles dont la date d'utilisation est dépassée durent moins longtemps. - Appuyez doucement sur RESET à l'aide d'un instrument fin. Si la touche RESET n'est pas enfoncée, la télécommande risque de ne pas fonctionner correctement.

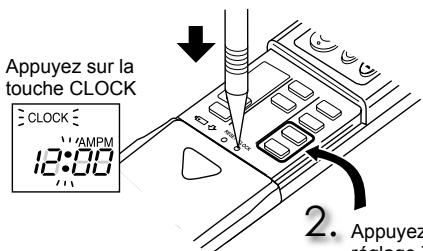

Réglage de l'heure

Appuyez à nouveau sur la touche CLOCK.

Appuyez sur les touches de réglage TIME pour régler l'heure.

HR. MIN. / / l'heure augmente de 1 heure/minute.

• Appuyez doucement sur CLOCK à l'aide d'un instrument fin.

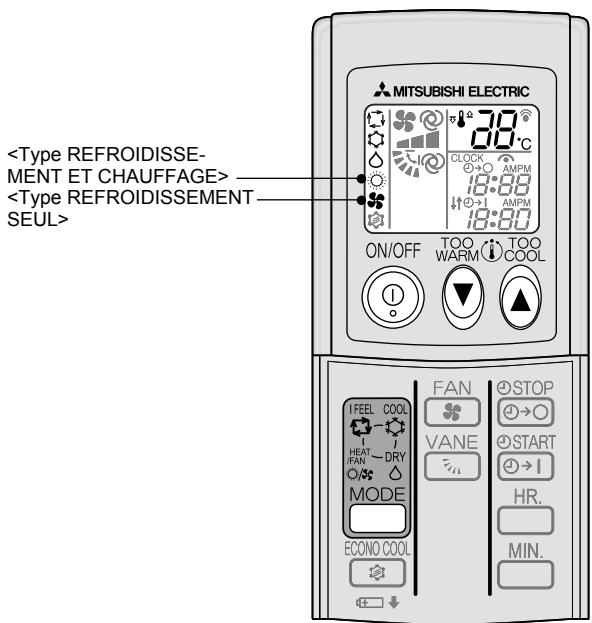

Sélection des modes de fonctionnement

1 Appuyez sur la touche ON/OFF pour lancer le fonctionnement du climatiseur. 2 Appuyez sur la touche MODE pour sélectionner le mode de fonctionnement tte touche vous permet de passer d'un mode à l'autre dans l'ordre suivant :

Appuyez sur les touches ▲ ou ▼ pour régler la température s touches vous permet d'augmenter ou de diminuer la température de 1 °C.

ON/OFF : Appuyez sur la touche ① pour arrêter le fonctionnement du climatiseur.

• Vous avez la possibilité de retrouver les mêmes réglages lors de la prochaine utilisation du climatiseur en appuyant simplement sur ON/OFF.

Témoin de fonctionnement

Le témoin de fonctionnement indique l'état de fonctionnement du climatiseur.

Témoin	Etat de fonctionnement	Température de la pièce
●●	Le climatiseur fonctionne de façon à atteindre la température programmée	Environ 2°C d'écart mini-mum avec la tempéra-ture programmée
●○	La température de la pièce se rapproche de la température programmée	Environ 1 à 2°C d'écart avec la température programmée
●	Mode de voirie (uniquement en fonctionnement multi-système)	—

Allumé, Clignotant, Éteint.

Fonctionnement multi-système

Une unité externe peut fonctionner avec deux unités internes ou davantage. Lorsque plusieurs unités internes fonctionnent simultanément, les modes de refroidissement et de chauffage ne peuvent pas fonctionner en même temps. Si vous sélectionnez le mode de REFROIDISSEMENT sur une unité et le mode de CHAUFFAGE sur l'autre ou vice versa, la dernière unité sélectionnée passera automatiquement en mode veille. Le témoin d'alimentation clignote (affichage).

Mode de sensation (IFeel)

Le climatiseur sélectionne le mode de fonctionnement selon la température de la pièce si le mode de sensation (IFEEL) est activé. Si la température de la pièce est supérieure à 25°C, le mode de REFROIDISSEMENT est sélectionné (température programmée : 24°C). Si elle est inférieure à 25°C, le mode de DÉSHUMIDIFICATION est sélectionné. Toutefois, si le climatiseur est arrêté, puis redémarré dans les 2 heures, il fonctionne dans le mode sélectionné précédemment. Sur le type REFROIDISSEMENT et CHAUFFAGE, lorsque la température de la pièce est inférieure à 23°C, le mode de CHAUFFAGE est sélectionné.

Remarque :

En mode REFROIDISSEMENT, la température programmée peut ne pas être atteinte si la température de la pièce est supérieure de 2°C à la température programmée.

Dans ce cas, attendez que la température de la pièce baisse jusqu'à moins de 2°C de plus que

Mode de refroidissement

Le confort de l'air frais à la température souhaitée.

Mode de déshumidification

Éliminez l'humidité de votre pièce. Il se peut que la pièce refroidisse légèrement.

Il n'est pas possible de régler la température en mode DÉSHUMIDIFICATION.

Mode de ventilateur

Permet de faire circuler l'air dans la pièce.

Mode de chauffage

Le confort de l'air ambiant à votre température.

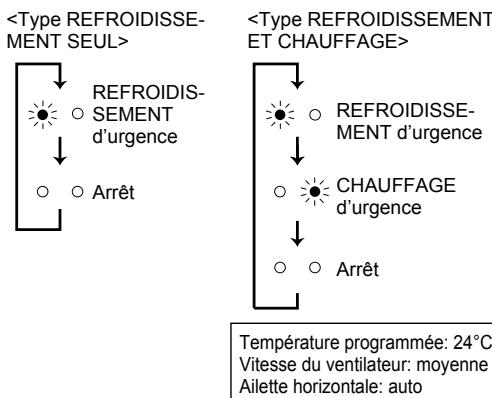

Lorsqu'il est impossible d'utiliser la télécommande...

Vous pouvez lancer le fonctionnement d'urgence en appuyant sur

de l'unité interne.

À chaque fois que vous appuyez sur , le fonctionnement du climatiseur change dans l'ordre suivant :

Remarque :

Les premières 30 minutes de fonctionnement constituent un essai de fonctionnement. La commande de température ne fonctionne pas, et la vitesse du ventilateur est réglée sur Rapide.

Fonction de redémarrage automatique

En cas de coupure d'électricité ou d'interruption de l'alimentation principale pendant le fonctionnement du climatiseur, la "f " prend automatiquement le relais et permet de remettre le climatiseur en marche en respectant le mode sélectionné à l'aide de la télécommande juste avant la coupure de l'alimentation. Si vous avez recours au fonctionnement manuel de la minuterie, le réglage de la minuterie sera annulé et le climatiseur redémarrera au retour de l'alimentation.

Si vous ne voulez pas utiliser cette fonction, veuillez vous adresser au représentant du service technique afin qu'il modifie le réglage du climatiseur.

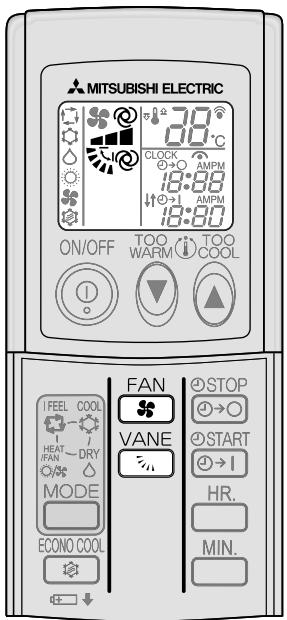

Réglage de la vitesse du ventilateur et de la direction du flux d'air

FAN : Appuyez sur la touche pour sélectionner la vitesse du ventilateur. Chaque nouvelle pression sur cette touche vous permet de modifier la vitesse du ventilateur dans l'ordre suivant :

- L'unité interne émet deux bips courts lorsqu'elle est réglée en mode AUTO.

VANE Appuyez sur la touche pour sélectionner la direction du flux d'air. Chaque nouvelle pression sur cette touche permet de modifier la direction du flux d'air dans l'ordre suivant :

- L'unité interne émet deux bips courts lorsqu'elle est réglée en mode AUTO.

Direction du flux d'air

L'ailette se place de façon à ce que la direction du flux d'air soit la plus efficace possible. REFROIDISSEMENT/DÉSHUMIDIFICATION : position horizontale. VENTILATEUR/CHAUFFAGE : position vers le bas.

Pour obtenir une climatisation efficace, sélectionnez la position vers le haut en mode REFROIDISSEMENT/DÉSHUMIDIFICATION. En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si l'ailette est réglée en position (4) ou (5), elle se place automatiquement en position (1) au bout d'1 heure pour éviter tout écoulement d'eau.

Oscillation

L'ailette monte et descend de façon intermittente.

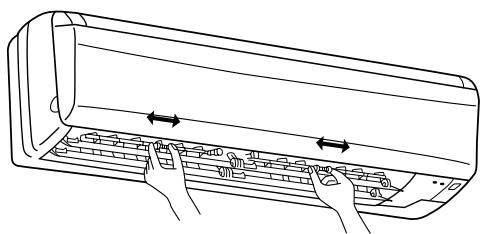

Pour modifier la direction horizontale du flux d'air.

Déplacez manuellement l'ailette verticale avant de faire fonctionner le climatiseur.

Fonctionnement en mode éco cool

ECONO COOL

Appuyez sur la touche en mode de REFROIDISSEMENT (page 4) pour lancer le fonctionnement ECONO COOL. L'unité effectue plusieurs cycles d'oscillations verticales selon la température du climatiseur. La température programmée est automatiquement réglée 2°C au-dessus de la température normale.

ECONO COOL : Appuyez à nouveau sur la touche pour annuler le fonctionnement en mode ECONO COOL.

VANE : Une pression annule également le fonctionnement du mode de refroidissement économique (ECONO COOL).

Qu'est-ce que le mode de refroidissement économique "Econo Cool"?

L'oscillation de l'air pulsé (changement de direction) permet de rafraîchir davantage une pièce qu'un flux d'air constant. Ainsi, même si la température programmée est automatiquement réglée 2°C au-dessus de la température normale, il est possible d'utiliser le mode de refroidissement tout en conservant un certain niveau de confort. De plus, vous économisez de l'énergie.

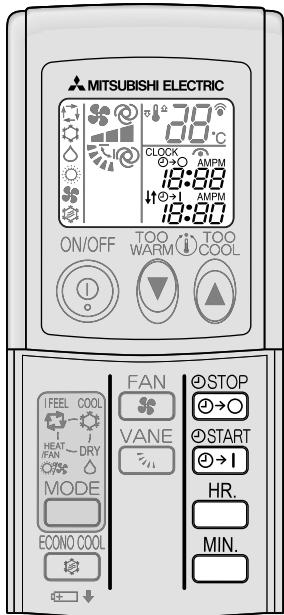

Fonctionnement de la minuterie (marche/arrêt)

START STOP

Appuyez sur les touches 1 ou pendant le fonctionnement du climatiseur pour régler la minuterie.

START

Démarrage de la minuterie (ON) : Le climatiseur démarrera (ON) à l'heure programmée.

STOP

(Arrêt de la minuterie [OFF]) : Le climatiseur s'arrête (OFF) à l'heure programmée.

L'indicateur O clignote. * La minuterie doit être réglée à l'heure juste. Page 3

Appuyez sur les touches pour régler l'heure du minuteur. Chaque pression sur les touches augmente l'heure de 1 heure ou de 10 minutes.

START STOP

Appuyez à nouveau sur les touches 1 ou 0 pour annuler le fonctionnement de la minuterie.

Remarque :

• Les fonctions de démarrage (ON) et d'arrêt (OFF) de la minuterie peuvent être réglées conjointement. Le symbole ↑ indique l'ordre d'application des modes de fonctionnement de la minuterie.
• En cas de coupure d'électricité survenant après le réglage de la minuterie (MARCHE/ARRÊT), voir page 4 "Fonction de redémarrage automatique".

Instructions :

• Coupez l'alimentation au disjoncteur avant de procéder au nettoyage du climatiseur. Veillez à ne pas toucher les parties métalliques avec les mains.
• N'utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide.

Utilisez uniquement un détergent doux dilué avec de l'eau. N'exposez pas les pièces aux rayons directs du soleil, à la chaleur, ou à une flamme pour les faire sécher. N'utilisez pas d'eau dont la température est supérieure à 50°C.

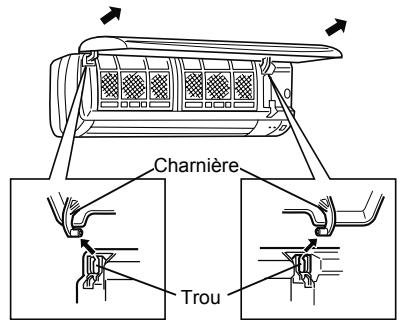

Panneau frontal

1. Soulevez le panneau frontal jusqu'à ce que vous entendiez un déclic.
2. Maintenez les charnières et tirez sur le panneau pour le retirer comme indiqué sur l'illustration ci-dessus.
3. Essuyez-le avec un chiffon doux et sec ou lavez-le à l'eau.
4. Ne le faites pas tremper dans l'eau pendant plus de deux heures.
5. Faites-le sécher correctement à l'ombre avant de le reposer.
6. Reposez le panneau en suivant la procEDURE de dépose en sens inverse. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les flèches.

Remarque :

Il est possible de retirer le panneau frontal en le soulevant au-delà de sa position de niveau.

Filtre d'épuration d'air (en option)

• Un filtre d'épuration d'air extrêmement encrassé risque de réduire la capacité de l'appareil ou de favoriser la formation de condensation au niveau de la sortie d'air. Le filtre d'épuration d'air est à usage unique.
• Si le filtre prend une teinte marron foncé, remplacez-le immédiatement.
• Remplacez-le tous les 4 mois par un filtre neuf pour obtenir des performances optimales. Référence MAC-1300FT

Filtre à air (filtre à air catéchine)

À nettoyer toutes les 2 semaines. Éliminez la saleté avec un aspirateur ou lavez le filtre à l'eau. Faites-le sécher correctement à l'ombre avant de le replacer.

Qu'est-ce qu'un "filtre à air catéchine" ?

La catéchine est un bioflavonoïde que l'on trouve dans le thé vert et dont les propriétés sont à la fois antivirales et antioxydantes. En plus de ces qualités, la catéchine possède également d'excellentes propriétés désodorisantes. Les filtres à air qui utilisent cette substance permettent non seulement d'améliorer la qualité de l'air mais également d'éviter la prolifération des bactéries et des virus dans la pièce.

Remarque :

• Nettoyez régulièrement les filtres pour obtenir des performances optimales et réduire votre consommation d'électricité.
• La présence prolongée d'humidité dans le climatiseur favorise le développement de moisissures. Pour empêcher le développement de moisissures, sélectionnez la température la plus élevée en mode REFROIDISSEMENT manuel et laissez le climatiseur fonctionner pendant 3 à 4 heures pour en sécher l'intérieur.

En présence d'une panne potentielle

Suite à la vérification de ces points, si le climatiseur ne fonctionne toujours pas correctement, ne vous en servez plus

Symptôme	Explication & points à vérifier
Unité interne
L'unité ne fonctionne pas.	• Le disjoncteur est-il enclenché ? • La fiche d'alimentation est-elle branchée ? • La minuterie de mise en marche (ON) est-elle programmée ? Page 6
L'unité ne peut pas être remise en marche dans les 3 minu-tes qui suivent sa mise hors tension.	• Cette disposition a été prise pour protégére le climatiseur conformément aux instructions du microproessesur. Veuillez patienter.
Le ventilateur s'accêté lors du fonctionnement en mode de DESHUMIDIFICATION.	• En mode de DESHUMIDIFICATION, l'appa-reil fonctionne avec le même circuit de réfrigerant qu'en mode de REFROIDISSEMENT. Réduisez le temps de fonctionnement en mode de DESHUMIDIFICATION pour faire diminuer le taux d'humidité sans baisse sensible de la température de la piece. Ainsi, le compresseur s'accêté parfois, simultanément avec le ventilateur interieur. Ceci empêche une nouvelle évaporation de l'eau conden-see sur l'échangeur thermique.
De la buée s'échappe de la sortie d'air de l'unité interne.	• L'air frais pulsé par le climatiseur refroiditrapidement l'humidité présente dans lapiece, et la transforme en buée.
L'oscillation de l'AiletTE HO-RIZONTALE est suspendue un certain temps, puis restaurée.	• Cela permet l'oscillation correcte de l'Ailet-TE HORIZONTALE.
La direction de l'air pulsé variependant le fonctionnement de l'unité. La télécommande ne permetpas de régler la direction de l'aillette horizontale.	• Lorsque le climatiseur est en mode deREFROIDISSEMENT ou de DESHUMIDIFICATION, s'il fonctionne en continu entre0,5 et 1 heures avec le flux d'air orienté versle bas, la direction de l'air pulé est automatiquement placée en position horizontaleafin d'empêcher l'eau de condensation de s'écouler. • En mode de chauffage, si la température del'air pulé est trop BASSE ou si le dégivrageest en cours, l'aillette horizontale se placeautomatiquement en position horizontale.
Le fonctionnement s'accêté pendant 10 minutes environ en mode de chauffage.	• Le dégivrage de l'unité externe est en cours. Cette opération prend 10 minutes environ,veuliez patienter. (Une température extérière trop BASSE et un taux d'humidité tropélevé provoquent une formation de givre.)
Le climatiseur redémarre automatiquement au retourde l'alimentation principale, même sans l'intervention de la télé-commande.	• Ces modèles sont équipés d'une fonction deredémarrage automatique. Si vous coupezl'alimentation principale sans arrêté le climatiseur avec la télécommande puis remetteesous tension, le climatiseur démarre automatiquement dans le même mode que celui qui avait préalablement été sélectionné à l'aide del'télécommande avant la mise hors tension.Consultez la section "Fonction de redémarrage automatique" Page 4
Multi-système
L'unité interne qui ne fonçionne pas chauffe et émet un bruit similaire au bruit de l'eau qui s'écoule.	• Une petite quantité de réfrigérant continueà circuler dans l'unité interne même lorsquelle-ci ne fonctionne pas.
Lorsque le mode de chauffage est sélectionné, le climatiseur ne démarre pas immédiate-ment.	• Lorsque le climatiseur se met en marche alorsque le dégivrage de l'unité externe est en cours,ifaut attendre quelques minutes (10 minutes maxi.) pour que l'air pulé se réchauffe.
Unité externe
De l'eau s'écoule de l'unitéexterne.	• En mode de REFROIDISSEMENT et de DESHUMIDIFICATION, la tuyauterie et les racrords de tuyauterie sont refroidis et un certain degré de condensation peut se produir. • En mode de chauffage, l'eau de condensatioⁿperse sur l'échangeur thermique peutgoutter. • En mode de chauffage, l'opération de dégi- vage fait fondre la glace présente sur l'unitéexterne et celle-ci se met à goutter.
De la fumée blanche sort de l'unité externe.	• En mode de chauffage, la vapeur généraepar l'opération de dégivrage peut ressemblerà de la fumée blanche.

Symptôme	Explication & points à vérifier
Télécommande
Aucun affichage sur la télécommande ou affiche indistinct. L'unité interne ne répond pas au signal de la télécommande.	• Les piles sont-elles déchargées ? Page 3 • La polarité (+, -) des piles est-elle correcte ? • Avez-vous appuyé sur les touches de télé-commandes d'autres appareils électriques ?
Le climatiseur ne chauffe ni ne refroidit correctement
Impossible de refroidir ou de chauffer suffisamment la pièce.	• Le réglage de la température est-il adapté ? • Page 4 • Le réglage du ventilateur est-il adapté ? • Veuiliez régler le ventilateur sur une vitesse plus rapide. • Les filtres sont-ils propres ? Page 7 • Le ventilateur ou l'échangeur thermique de l'unité interne sont-ils propres ? • L'entree ou la sortie d'air des unités interne et externe sont-les abstruées ? • Y a t-il une fenêtre ou une porte ouvertes ? • Si vous utilisez un ventilateur ou une gazinière dans la pièce, la charge de refroidissement augmente, et le refroidissement ne peut se faire de manière satisfaissant. • Lorsque la température extérieure est élevé, il se peut que le refroidissement ne se fasse pas de manière satisfaissant. • Lorsque la température extérieure est BASSE, le climatiseur peut ne pas fonctionner de manière satisfaissant pour réchauffer la pièce.
L'air pulsé tarde à sortir du climatiseur en mode de chau-fage.	• Veuiliez patienter car le climatiseur se pré-pare à souffler de l'air chaud.
Flux d'air
L'air qui sort de l'unité interne a une odeur étrange.	• Les filtres sont-ils propres ? Page 7 • Le ventilateur ou l'échangeur thermique de l'unité interne sont-ils propres ? • Le climatiseur peut être impregné de l'odeur d'un mur, d'un tapis, d'un meuble, de vêtems, etc. et la rejeter avec l'air pulsé.
Bruit
Des craquements se pro-duisent.	• Ce phénomène provient de l'expansion/la contraction du panneau frontal, etc. en raison des variations de temperature.
Un "murmure" est percep-tible.	• Ce bruit est perceptible lorsque de l'air frais pénétre dans le tuyau d'écoulement ; il provient de l'évacuation de l'eau presente dans le tuyau lors de l'ouverture du bou-chon ou de la rotation du ventilateur. • Ce bruit est également perceptible lorsque de l'air frais pénétre dans le tuyau d'écoulement par vents violents.
Un bruit mécanique provient de l'unité interne.	• Il s'agit du bruit de mise en marche/arrêt du ventilateur ou du compresseur.
Un bruit d'écoulement d'eau se produit.	• Ce bruit peut provenir de la circulation du réfrigérant ou de l'eau de condensation dans le climatiseur.

Dans les cas suivants, arrêtez le climatiseur

• Si de l'eau s'écoule ou goutte de l'unité intérieure.
• Si le témoin de fonctionnement gauche clignote.
• Si le disjoncteur saute régulièrement.
• L'unité interne peut ne pas recevoir les signaux de la télécommande dans une pièce dont le système d'éclairage est à lampes fluorescentes (à oscillateur intermittent, etc.).
• Le fonctionnement du climatiseur peut interférer avec la réception radio ou TV. Il peut s'avérer nécessaire de brancher un amplificateur sur l'appareil concerné.
• Si l'unité émet un bruit anormal.

Si le climatiseur doit rester longtemps inutilisé

Sélectionnez manuellement le mode de REFROIDISSEMENT et réglez la température la plus élevée ; faites fonctionner le climatiseur entre 3 et 4 heures.

• Cette opération permet de sécher l'intérieur du climatiseur.
• La présence d'humidité dans le climatiseur favorise le développement de moisissures.

Appuyez sur ① pour arrêter le fonctionnement du climatiseur.

Débranchez la fiche d'alimentation électrique et/ou coupez le disjoncteur.

Retirez toutes les piles de la télécommande.

Lorsque le climatiseur doit être remis en service :

Nettoyez le filtre à air. (Page 7)

Veillez à ce que l'entrée et la sortie d'air des unités interne et externe ne soient pas obstruées.

Veillez à ce que la mise à la terre soit correctement effectuée.

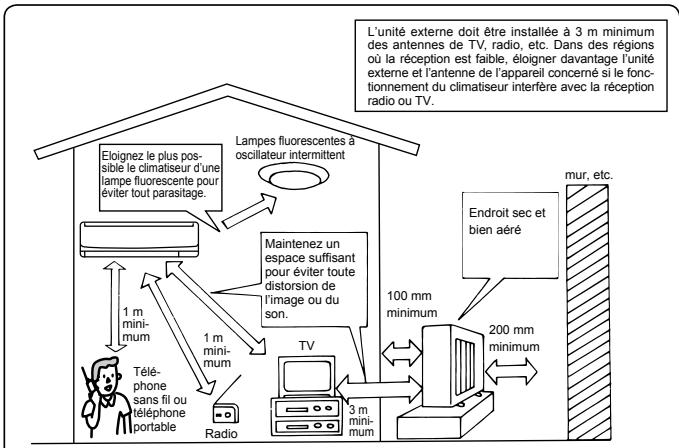

Lieu d'installation

Évitez d'installer le climatiseur dans les endroits suivants.

• En présence d'une grande quantité d'huile de machine.
• Dans les régions où l'air est très salin, comme en bord de mer.
• En présence de gaz sulfurique, comme dans les stations thermales.
• Dans des endroits exposés à des projections d'huile ou dont l'atmosphère est chargée d'huile.
• En présence d'équipements haute fréquence ou sans fil.
• Dans un endroit où la sortie d'air de l'unité externe est susceptible d'être obstruée.
• Dans un endroit où le bruit de fonctionnement ou la pulsation d'air chaud risquent de représenter une nuisance pour le voisinage.

Travaux électriques

• Veuillez prévoir un circuit réservé à l'alimentation du climatiseur.
• Veuillez respecter la puissance électrique du disjoncteur.

Dans le doute, veuillez consulter votre revendeur.

Fiche technique

Modèle	Nom du modele		MSH-GE20VB		MSH-GE25VB		MSH-GE35VB		MS-GE20VB	MS-GE25VB	MS-GE35VB
	Interne		MSC-GE20VB		MSC-GE25VB		MSC-GE35VB		MSC-GE20VB	MSC-GE25VB	MSC-GE35VB
	Externe		MUH-GA20VB(-E1/E2)		MUH-GA25VB(-E1/E2/E3)		MUH-GA35VB(-E1/E3)		MU-GA20VB(-E1/E2/E3)	MU-GA25VB(-E1/E2)	MU-GA35VB(-E1/E2/E3)
Fonction			Refroidis-sement	Chauff-age	Refroidis-sement	Chauff-age	Refroidis-sement	Chauff-age	Refroidissement	Refroidissement	Refroidissement
Alimentation			~/N, 230 V, 50 Hz
Puisance		kW	2,3	2,5	2,65	3,0	3,5	3,7	2,3	2,5	3,45
Entrée		kW	0,715	0,69	0,82	0,82	1,09	1,02	0,715	0,775	1,12
Poids	Interne	kg	9				10		9		10
	Externe	kg	32/29		32/30/34		35/39		31/27/PENDING	31/27	30/34/PENDING
Capacité de replissage du réfrigérant (R410A)		kg	0,65/0,60		0,80/0,65/0,95		0,80/1,05		0,60/0,60/PENDING	0,60/0,60	0,70/0,90/PENDING
Code IP	Interne		IP 20
	Externe		IP 24
Pression de fonctionnementexcessiveautonsée	LP ps	MPa	1,64
	HP ps	MPa	4,15
Niveau sonore	Interne(Elevé/Moy-en/Faible)	dB(A)	36/31/25		36/31/25	39/32/25	40/33/26	39/33/26	36/31/25		40/33/26
	Externe	dB(A)	47		49				45		49

Gamme opérationnelle garantie

		Interne	Externe
Re-froidis-sement	L imite supérieure	32°C DB23°C WB	43°C DB-
	L imite inférieure	21°C DB15°C WB	21°C DB-
Chauff-age	L imite supérieure	27°C DB-	24°C DB18°C WB
	L imite inférieure	20°C DB-	-10°C DB-11°C WB

DB : Bulbe sec WB : Bulbe humide

Remarque :

Rendement

Refroidissement — Interne : 27°C DB, 19°C WB

Externe : 35 °C DB

Chauffage — Interne : 20°C DB

Externe : 7 °C DB, 6 °C WB

VEILIGHEIDSVOORSCHRIFTEN 1 ■ WEGGOOIER 2 NAAM VAN ELK ONDERDEEL 3 UIT TE VOEREN HANDELINGEN VOOR INGEBRUJKLM 3 ■WERKINGSSTANDEN SELECTEREN 4 ■ VENTILATORSNELHEID EN LUCHTSTROOMRICHTING INSTellen 5 ECONO COOL-BEDIENING 6 ON/OFF TIMER (TIMERBEDIENING) 6 ■ REINIGEN 7 OPLOSSEN VAN PROBLEMEN 8 ALS U DE AIRCO VOOR LANGERE Tijd NIET GEBRUIKT 9 ■ INSTALLATIEPLAATS EN ELEKTRISCHE VOORZIENGEN 9 TECHNISCHE GEGEVENS 9
