R210NLC-9 - Excavateur HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Excavatrice sur chenilles
Modèle	HYUNDAI R210NLC-9
Poids opérationnel	21 000 kg
Dimensions (L x l x H)	9 300 mm x 2 800 mm x 3 200 mm
Type de moteur	Moteur diesel à 4 temps
Puissance du moteur	150 kW (204 ch)
Capacité du godet	0,8 m³ à 1,2 m³
Profondeur d'excavation maximale	5 800 mm
Rayon d'action maximal	9 800 mm
Vitesse de déplacement	5,5 km/h (rapide), 3,5 km/h (lent)
Consommation de carburant	Environ 10-15 L/h selon l'utilisation
Système hydraulique	Système hydraulique à débit variable
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, inspection des chenilles
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des distributeurs agréés
Sécurité	Équipements de sécurité conformes aux normes, protection contre les chutes d'objets
Garantie	Garantie constructeur de 24 mois ou 2000 heures d'utilisation
Informations générales	Idéale pour les travaux de construction, de démolition et d'excavation

FOIRE AUX QUESTIONS - R210NLC-9 HYUNDAI

Quels types d'huile moteur sont compatibles avec la HYUNDAI R210NLC-9 ?

Il est recommandé d'utiliser de l'huile moteur conforme aux spécifications API SG ou supérieures.

Quelle est la capacité du réservoir de carburant de la HYUNDAI R210NLC-9 ?

La capacité du réservoir de carburant est de 200 litres.

Comment vérifier le niveau d'huile hydraulique ?

Pour vérifier le niveau d'huile hydraulique, localisez le bouchon de jauge sur le réservoir hydraulique et retirez-le pour lire le niveau d'huile. Assurez-vous que la machine est sur un sol plat.

Que faire si la machine ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée et en bon état. Vérifiez également que le réservoir de carburant est plein et que le circuit de démarrage est en bon état.

Comment nettoyer le filtre à air de la HYUNDAI R210NLC-9 ?

Pour nettoyer le filtre à air, retirez-le, tapotez-le doucement pour enlever la poussière, puis utilisez un compresseur d'air pour souffler la saleté. Remplacez-le si nécessaire.

Quelle est la pression des pneus recommandée pour la HYUNDAI R210NLC-9 ?

La pression recommandée pour les pneus est de 2,5 bars.

Comment effectuer l'entretien régulier de la machine ?

L'entretien régulier comprend la vérification et le remplacement de l'huile moteur, le nettoyage ou le remplacement du filtre à air, la vérification des niveaux de liquide et l'inspection des composants mécaniques.

Où trouver des pièces de rechange pour la HYUNDAI R210NLC-9 ?

Les pièces de rechange peuvent être trouvées chez les concessionnaires Hyundai agréés ou sur des sites spécialisés en ligne.

Comment résoudre les problèmes de surchauffe ?

Vérifiez le niveau de liquide de refroidissement, assurez-vous que le radiateur est propre et que le thermostat fonctionne correctement.

Quelle est la garantie de la HYUNDAI R210NLC-9 ?

La garantie standard est généralement de 12 mois ou 2000 heures d'utilisation, selon les conditions de vente.

MODE D'EMPLOI R210NLC-9 HYUNDAI

Equipe du moteur Tier 3

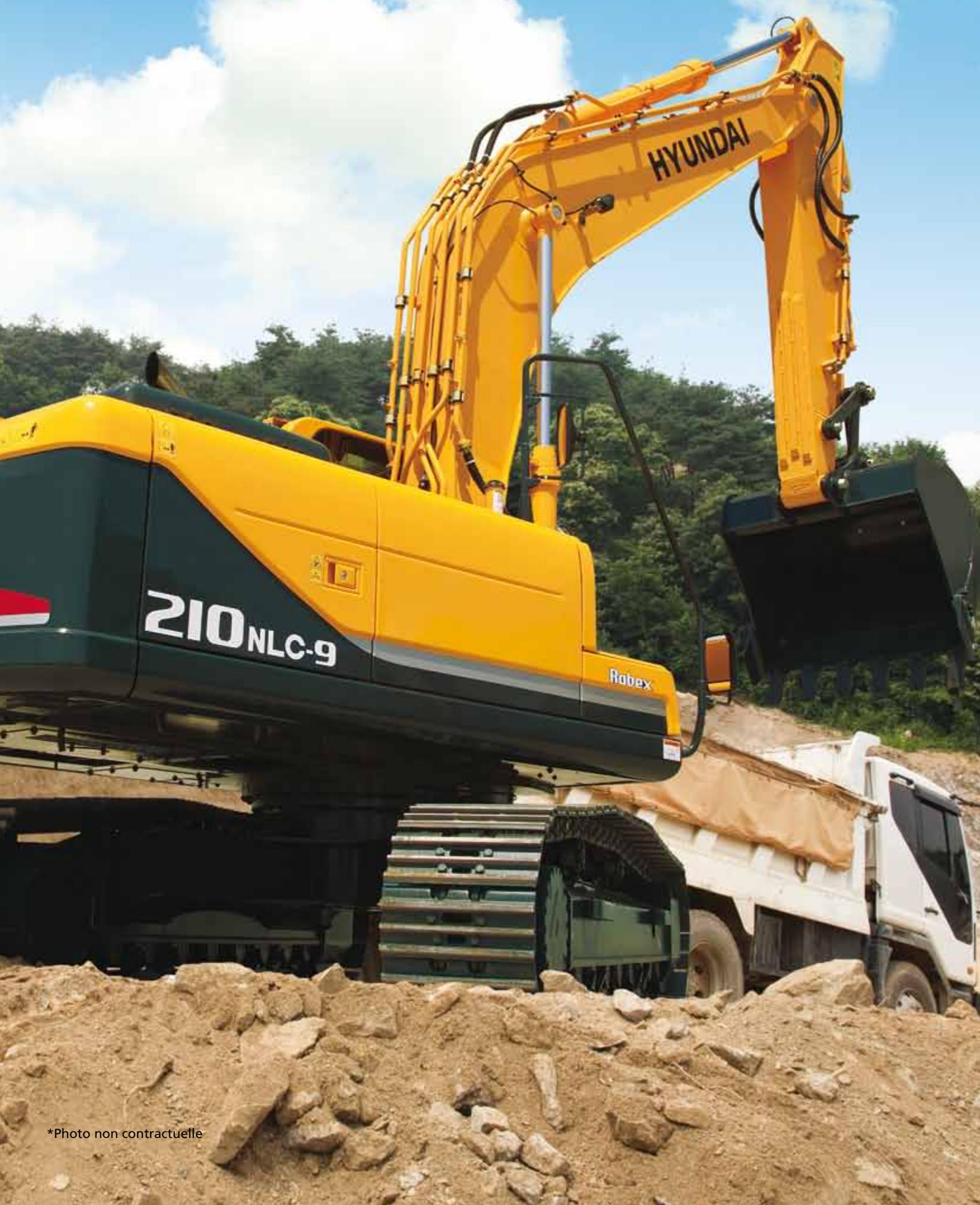

Quand le travail devient un plaisir

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoit, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieur. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

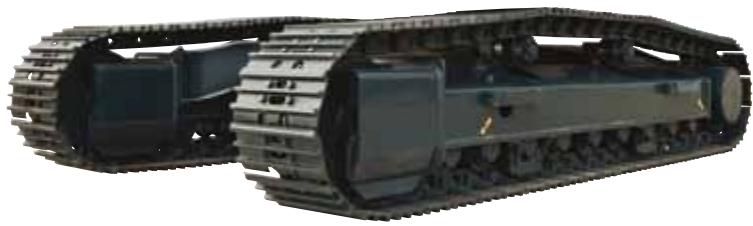

Guides de chenilles et ajusteurs de chenilles

Les chenilles sont maintainues en place par des guides robustes. Elles s'ajustent en outre aisément grâce aux ajusteurs à cylindres graisseurs et aux ressorts amortisseurs.

Technologie Moteur

Moteur Cummins QSB 6.7 puissant, fiable et avec une faible consommation.

Combustion propre, efficace et contrôle électroniquement.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction

anti-redemarrage.

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifie pour une plus grande efficacite et un fonctionnement plusSouple/Priorite automatique de selection de la flèche ou de la rotation pour une vitesse maximale / Système automatique d'augmentation de puissance pour bénéficier d'un surcroît de puissance / Dispositif amélioré de régénération du début du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

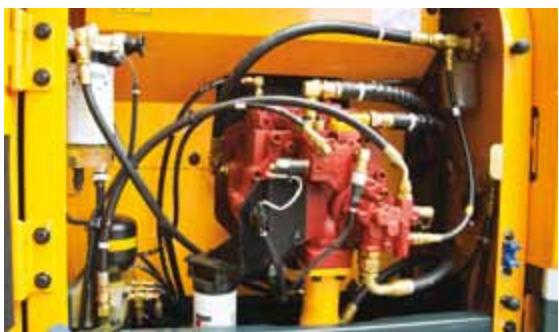

Compartment de la pompe

Pompes à pistons axiaux, puissantes et fiables, concues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes: 2 vitesses de translation, augmentation de puissance

(Power boost), priorité à la flèche, verrouillage de sécurité, régénération du début du balancier, commande de la soupape

du circuit logique de rotation.

Nouvelle Cabine

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent pour la visibilité et la ventilation.

Plus grande fenêtre à droite pour améliorer la visibilité côté chenille.

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soilel à enrouleur pour le comport de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une(Meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires.

Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande - régibles en hauteur

Accoudoirs régables - pour un comport optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleurs avec jauges numériques pour la température de l'huile hydraulique, la température

du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilité le réglage de votre machine et le contrôle des diagnostics. Une nouvelleamera de recul est

integreeau module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Prince béton,

Mode utiliseur permettant de mémoriser les préférences des opérateurs.

Caracteristiques d'auto-diagnostic avances avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, Sélectionnable depuis le module d'écran /

Système antivol avec encodage par mot de passer.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées au départ du module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiente.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances,

de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

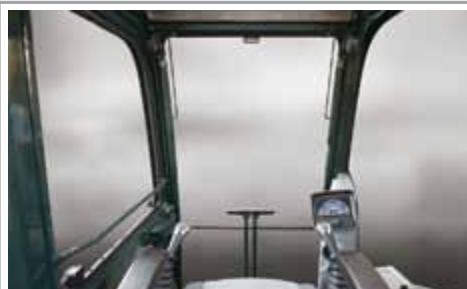

Preférences

L'opérateur qui configure sa machine en fonction de ses besoines prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au comfort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

*Photo non contractuelle

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faisible niveau sonore e une(Meilleure visibilité. Une attention particuliere a ete pretee à la creation d'un hab ouvert et pratique offrant une excellente visibilité dans toutes les directions. Cet envi parfaitement équilré pour l'opérateur met ce dernier en position ideale pour travail toute sécurité.

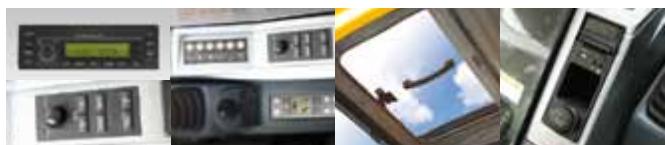

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de comport préférentiel. La position et la

hauteur du siège et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Un système de climatisation entière automatisé et de grande capacité permet de maintainir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège comfortable pour minimier le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintainien de la température ambiente de son choix. Un système audio de pointe, une radio AM/FM stéreo et une fonction de lecture USB, assorties d'une télécommande, a été installé pour vous permettre d'éçouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

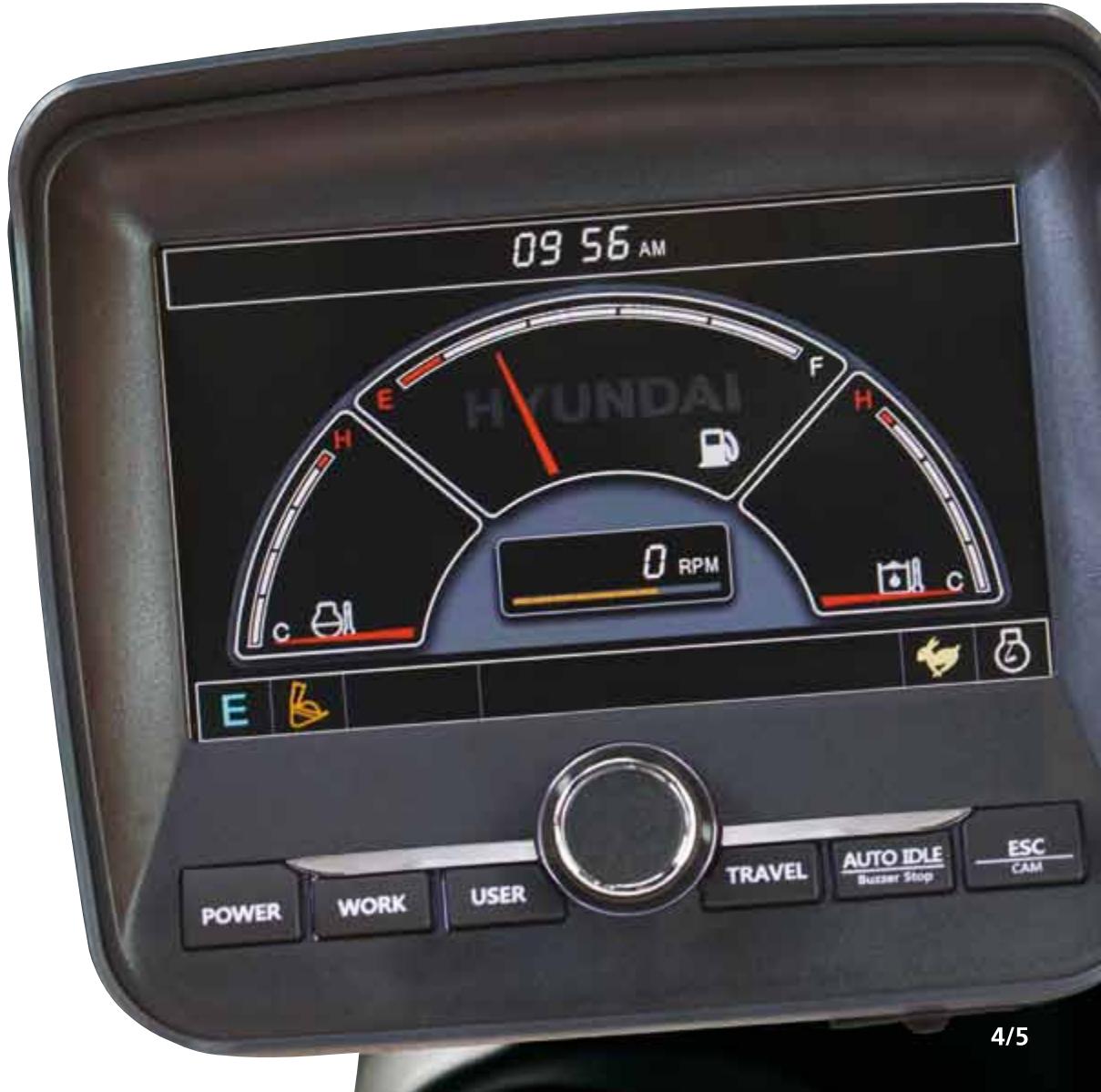

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de d'environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le/selecteur de mode de puissance et de travail, les auto-diagnostics, laamera de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions video pour accroître la multifonctionnalité de la machine et renforcer la Productivité de l'opérateur.

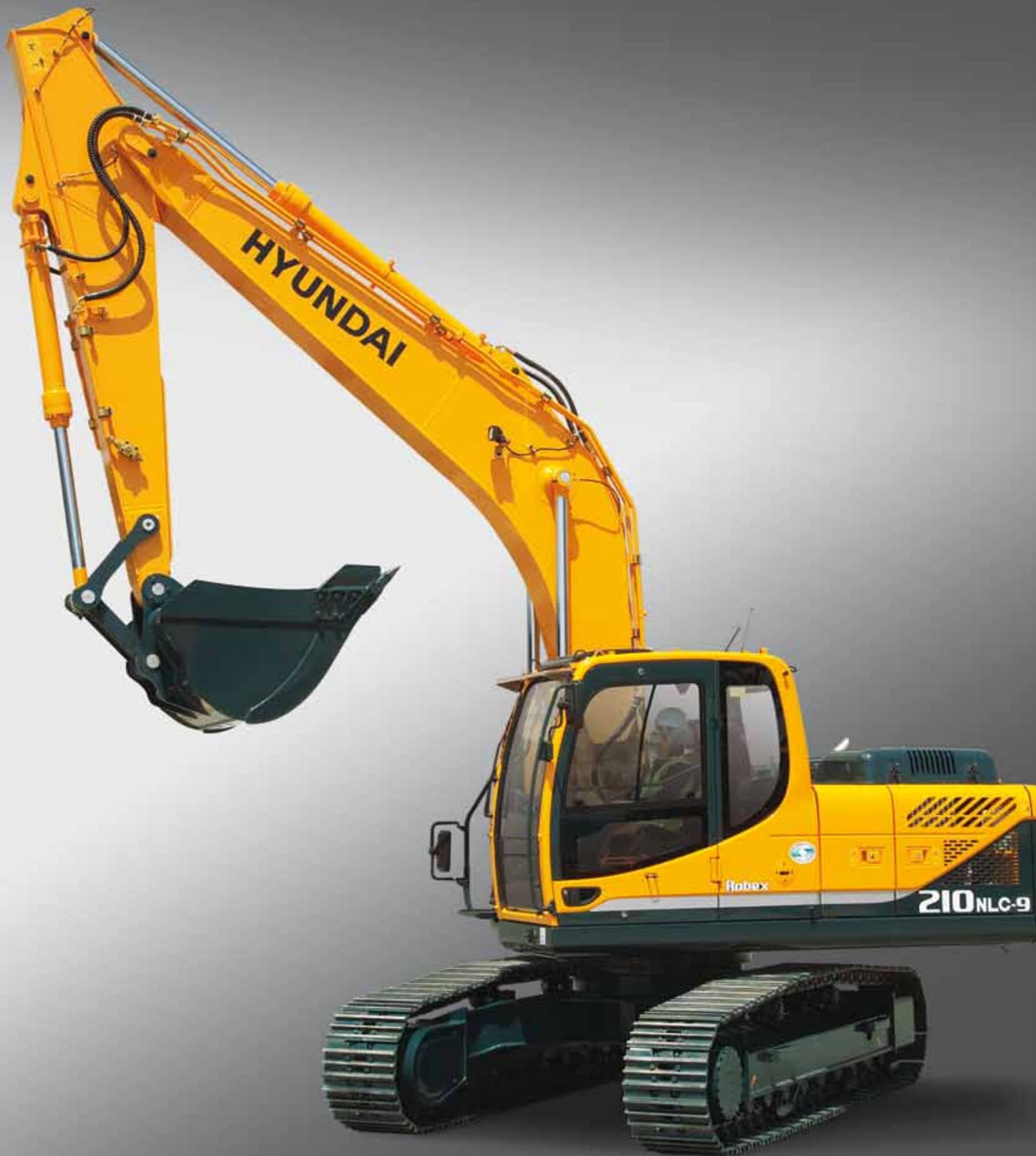

Precision

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plusSouple, une plus grande visibilité panoramicque et une réduction du stress. Le nouveau système hydraulique Posi-Nega allie une technologie de pointe et une réactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistee par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintainir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant.

Le dispositif de decélation automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur (courants) grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtaining une productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un début et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode detravail

Grçé aux différents modes de travail, l'opérateur peut seLECTIONner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramétres de débit peuvent être préconfigurés directement sur le module d'affichage.

Mode utiliseateur

Diverses opérations requiennent des réglages plus précis de la machine; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

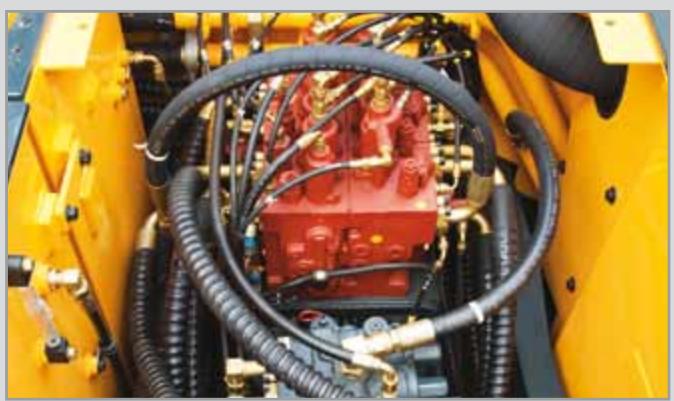

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultra-sensible et une manoeuvrabilité de tout premier plan. Les electro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultrasensibles et les pedipulateurs doivent à n'importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin complènent la régénération du débit du bras et de la flèche, un bloc distributeur de haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les更好地 performances possibles,quelle que soit l'application.

Priorité automatique de selection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO contrôle les opérations hydrauliques et ajusté l'équilibre pour maximiser la performance et la productivité.

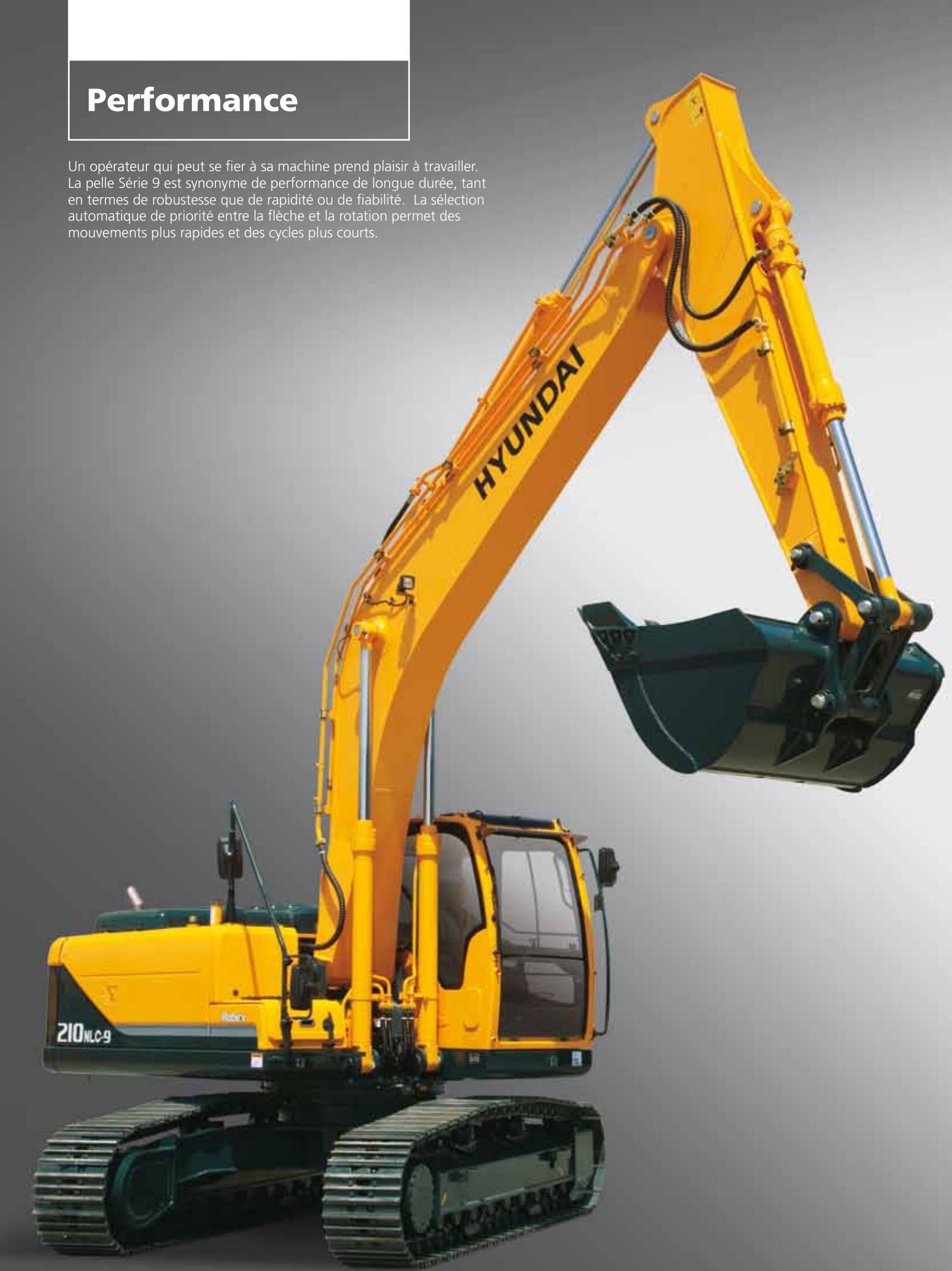

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustessesque de rapidité ou de fiabilité. La selection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs.

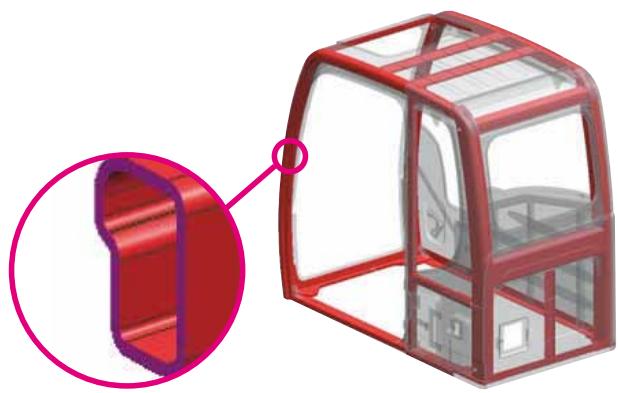

Résistance structurelle

La structure de la cabine des pelles de série 9 est donc à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un chassis de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l'analyse MEF (methode des éléments finis) et aux tests de durabilité à long terme.

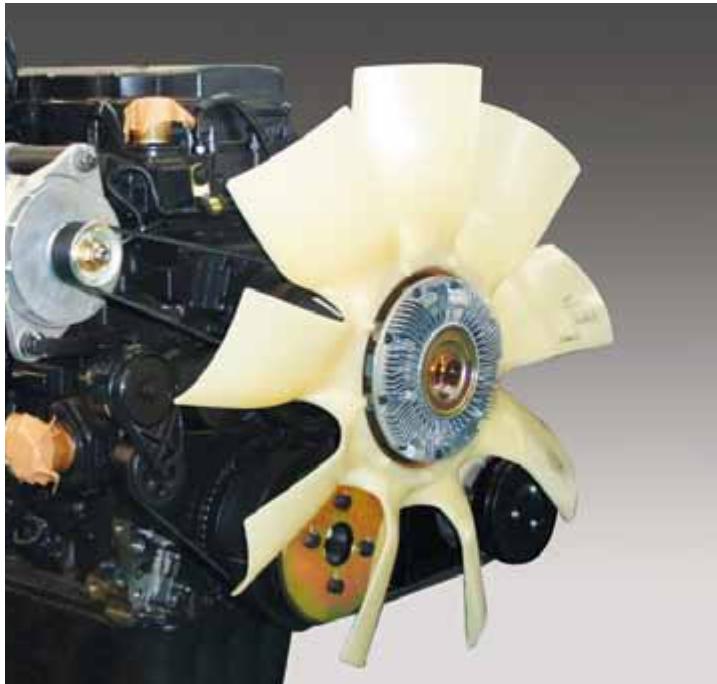

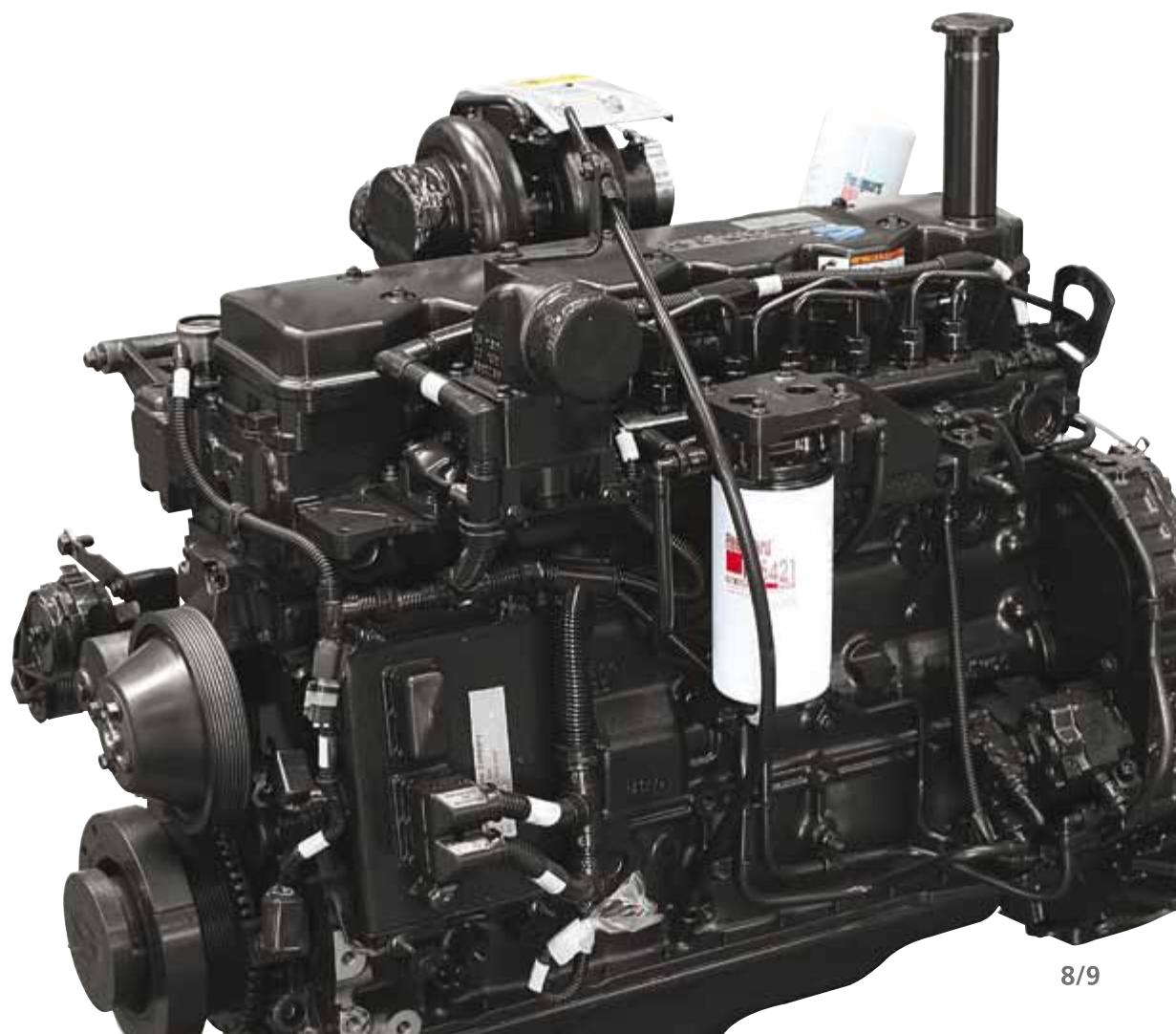

Moteur CUMMINS QSB 6.7

Fort de ses 6 cylindres, de son turbocompresseur et de son intercooler, le moteur diesel Cummins QSB6.7 est conçu pour garantir puissance, économie, et fiabilité. Ce moteur est conforme aux normes d'émissions TIER 3 / UE - phase IIIa. L'injection de carburant à contrôle électronique et les fonctions de diagnostic renforcent son efficacité et facilitent sa maintenance.

Performances du moteur

Chaque opérateur sait que rien ne remplace la puissance et la fiabilité. Le moteur Cummins se joue des charges les plus lourdes et des conditions les plus rudes en offrant une économie de carburant Tmaxale, de更好地 performances lors du démarrage à froid et des niveaux de bruit moins élevés. La conception robuste du moteur Cummins QSB6.7 et des composants connexes garantit en outre leur fiabilité et leur durabilité au quotidien. L'éco-effacité et le temps de réponse sont optimisés via le système de carburant à gallery commune haute pression. Ce système assure une injection sous haute pression, indépendante du régime moteur, pour des performances et une flexibilité maximales quel que soit le régime.

Rentabilité

Tout propriété qui sait combien sa machine lui permet d'économiser prend plaisir à la posseder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pieces détaches et de l'argent pour vos opérations de terrasements. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôle et générer leurs engins à distance.

Consommation de carburant

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme l'embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décelération en trois paliers et le nouveau mode Économie aident à economiser le carburant et à réduire l'impact sur l'environnement.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

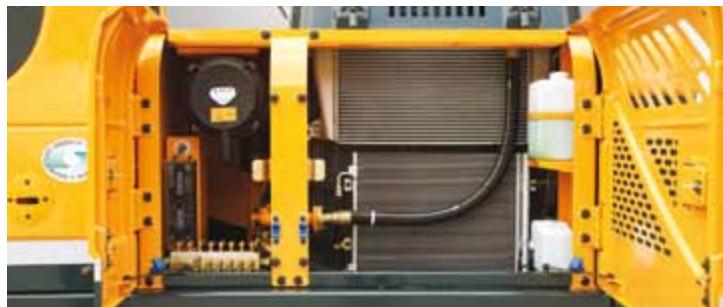

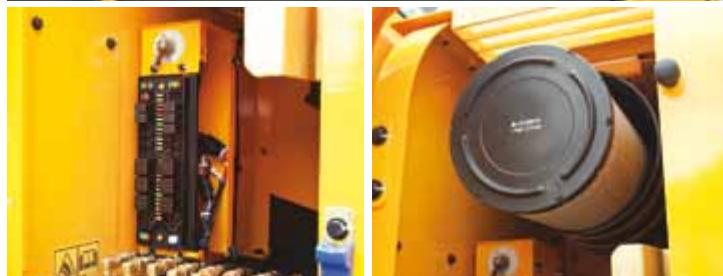

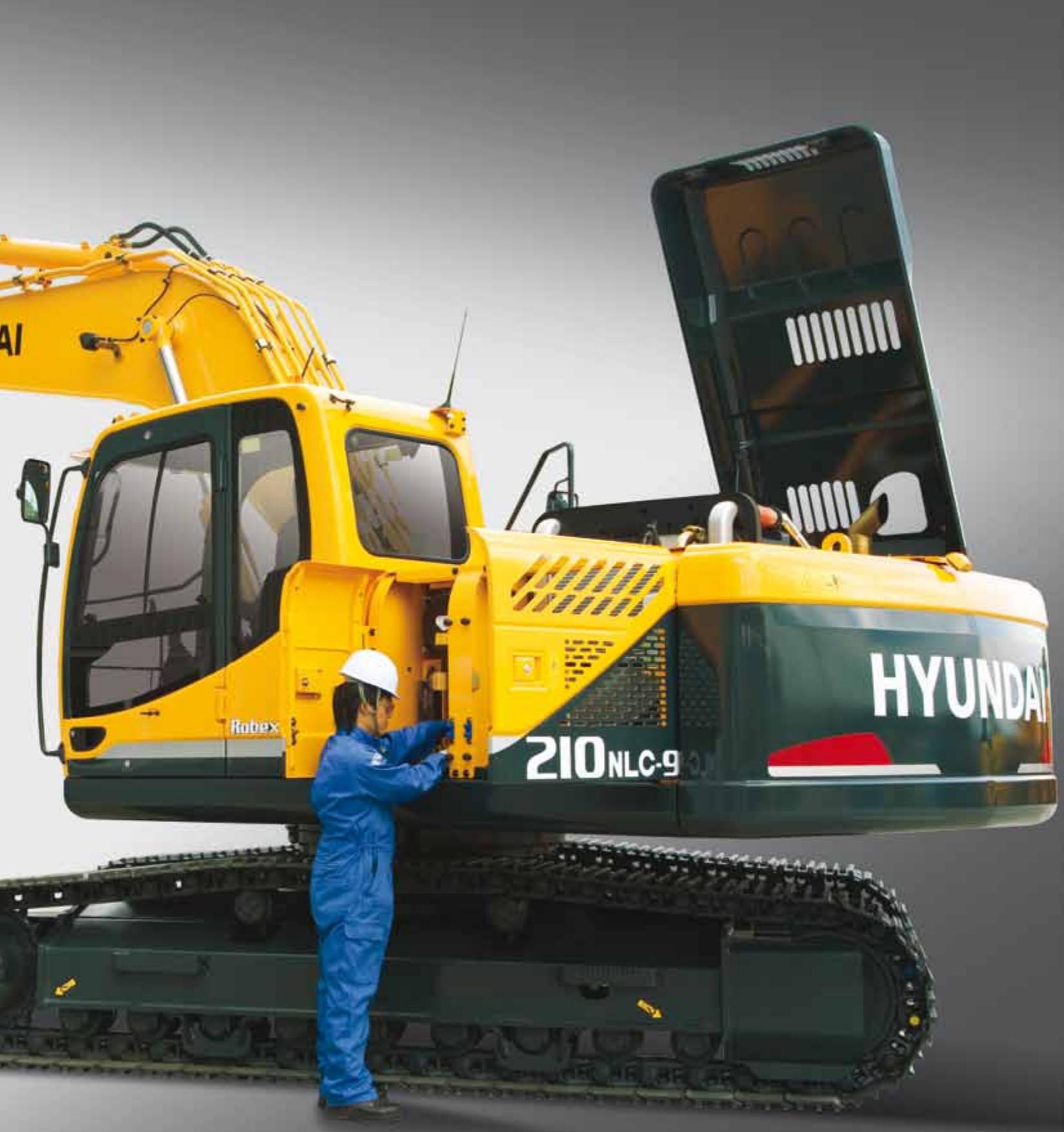

Accès facile

Grçé à la facilité d'accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartments, l'entretien des pelles hydrauliques de la série 9 est un veritable prise pour les techniciens.

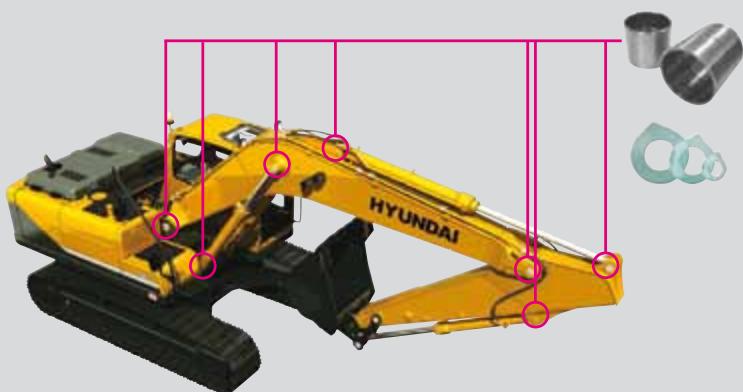

Plus grande longévité des composants

De nouvelles bagues longues durées ont été conçues pour allonger les intervalles de lubrification (250 heures). Les cales d'épaissur en polymère résistant à l'usure réduisent les nuisances sonores et l'usure des bagues. Les filtres hydrauliques longues durées seront jusqu'à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être replacée qu'une fois toutes les 5000 heures.

Specifications

MOTEUR

MODELE			CUMMINS QSB 6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	151 HP (113 kW) / 1900 tspm
		J1349 (nette)	143 HP (107 kW) / 1900 tspm
	DIN	6271/1 (brute)	153 PS (113 kW) / 1900 tspm
		6271/1 (nette)	145 PS (107 kW) / 1900 tspm
Couple max.			63,6 kgf.m (460 lbf.ft) / 1500 tspm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 x 12V x 100 AH
Démarreur			24V - 4,5 kW
Alternateur			24V - 50 Amp

SYSTÉME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompès à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 × 222 £/min (58.6 US gpm / 48.8 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages

Système de pompé à capteur transversal et économisant le carburant

MOTEURS HYDRAULIQUES

Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à pistons axiaux avec frein automatique

RéGLAGE DE LA SOUPAPE DE DÉCHARGE

Circuits de travail	350 kgf/cm2(4978 psi)
Translation	350 kgf/cm2(4978 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5404 psi)
Circuit de rotation	265 kgf/cm2(3769 psi)
Circuit de commande	40 kgf/cm2(568 psi)
Soupape de service	Installé

VERINS HYDRAULIQUES

N° de vérins - alésage x course	Flèche : 2 - 120 x 1290 mm (4.7" x 50.8")
	Balancier : 1 - 140 x 1510 mm (5.5" x 59.4")
	Godet : 1 - 120 x 1055 mm (4.7" x 41.5")

TRANSLATION & FREINS

Type de translation	Entièrement hydrostatique
Mateur de translation	Mateur à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	21100 kgf (46,500 lbf)
Vitesse de translation max.(élevée) / (basse)	5,3 km/hr (3.3 mph) / 3,4 km/hr (2.1 mph)
Aptitude en cote	35° (70 %)
Frein de stationnement	Humide, multi-disque

CONTROLE

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (Gauge): rotation et balancier (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Electrique, molette d'accélérateur

SYSTÉME DE ROTATION

Mateur de rotation	Mateur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,0 ppm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	310,0	81.9	68.2
Liquide de refroidissement du moteur	35,0	9.2	7.7
Huile moteur	24,0	6.3	5.3
Réducteur de rotation	5,0	1.3	1.1
Réduction finale (chaque côté)	5,8	1.5	1.3
Circuit hydraulique(réservoir y compris)	340,0	89.8	74.8
Réserveur hydraulique	165,0	43.6	36.3

TRAIN DE ROULEMENT

Le chassis central en X est intégralement soude avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubriés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaine de chenille avec patins à double ou triple nervure.

Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	49 EA
Nombre de galets supérieurs de chaque coté	2 EA
Nombre de galets inférieurs de chaque coté	9 EA
Nombre de guides de chenille de chaque coté	2 EA

POIDS EN ORDRE DE MARCHE (APPROXIMATIF)

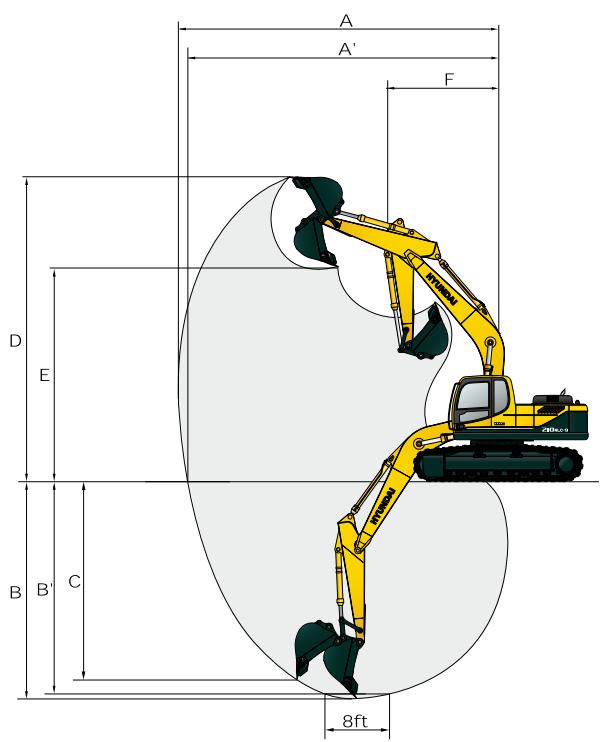

Le poids en ordre de marche, incluant flèche mono de 5650 mm (18' 6")

balancier de 2920 mm (9' 7"), godet retro-arriere de 0,87 m³ (1.14 yd³) à refus,

lubrifiant, liquide de refroidissement, réservoir de carburant plein,

réservoir hydraulique plein et l'équipement standard.

POIDS DU COMPOSANT PRINCIPAL

Structure supérieure	5700 kg (12,570 lb)
Flèche mono (avec vérin de balancier)	1950 kg (4,300 lb)
Balancier (avec vérin de godet)	1095 kg (2,410 lb)

POIDS EN ORDRE DE MARCHE

Patins		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	kgf/cm2(psi)
Triple nervure	500 (20")	22100 (48,720)	0,56 (7.96)
	600 (24")	22400 (49,380)	0,48 (6.83)

GODETS

Les godets sont en acier à faible tension et entièrement soudé.

0,51 (0.67)

0,80 (1.05)
0.87 (1.14)
0,92 (1.20)

1,10 (1.44)
1,20 (1.57)

1,34 (1.75)

0,74(0.97)
0,90(1.18)
1,05 (1.37)

0,87 (1.14)

★ 0,75 (0.98)

Profil SAE ^3 (^3)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,65 (18' 6") Flèche mono			5,65 (18' 6") Flèche articulée
Profil SAE	Profil CECE	Sans couteaux latéaux	Avec couteaux latéaux		2,00 (6' 7") Balancier	2,40 (7' 10") Balancier	2,92 (9' 7") Balancier	2,00 (6' 7") Balancier	2,40 (7' 10") Balancier
0,51 (0.67)	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1,260)	●	●	●	●	●
0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1,540)	●	●	●	●	●
0,87 (1.14)	0,75 (0.98)	1090 (42.9)	1210 (47.6)	740 (1,630)	●	●	■	●	●
0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1,700)	●	●	■	●	●
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1,830)	■	▲	▲	■	▲
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1,870)	■	▲	-	■	▲
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2,030)	▲	▲	-	▲	▲
■ 0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1,700)	●	●	●	●	●
■ 0,90 (1.18)	0,80 (1.05)	1070 (42.0)	-	810 (1,790)	●	●	■	●	●
■ 1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1,960)	■	▲	-	■	▲
● 0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1,980)	●	●	■	●	●
★ 0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1,940)	●	●	■	●	●

Godet pour travaux lourds
Godet pour rochers - lourds
Godet definition de talus

D'application pour des matériaux d'une densité 2000kg / m^3 (3370 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1600kg / m^3 (2700 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1100~kg / m^3 (1850 lb/yd³) ou moins

ACCESSIONS

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Une flèche mono de 5,65 m (18' 6"), une flèche articulée de 5,65 m (18' 6") et des balanciers de 2,00 m (6' 7"); 2,40 m (7' 10") et 2,92 m (9' 7") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5650 (18' 6")			Remarque
	Poids	kg (lb)	1950 (4,300)
Balancier	Longueur	mm (ft.in)	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
	Poids	kg (lb)	975 (2,150)	1045 (2,300)	1095 (2,410)
Force d'excavation du godet	SAE	kN	130,4 [141,6]	130,4 [141,6]	130,4 [141,6]	[ ]: Augmentation de puissance
		kgf	13300 [14440]	13300 [14440]	13300 [14440]
		lbf	29320 [31830]	29320 [31830]	29320 [31830]
	ISO	kN	149,1 [161,8]	149,1 [161,8]	149,1 [161,8]
		kgf	15200 [16500]	15200 [16500]	15200 [16500]
		lbf	33510 [36380]	33510 [36380]	33510 [36380]
Force d'excavation du bras	SAE	kN	144,2 [156,5]	119,6 [129,9]	102,0 [110,7]
		kgf	14700 [15960]	12200 [13250]	10400 [11290]
		lbf	32410 [35190]	26900 [29210]	22930 [24900]
	ISO	kN	151,0 [164,0]	125,5 [136,3]	106,9 [116,1]
		kgf	15400 [16720]	12800 [13900]	10900 [11830]
		lbf	33950 [36860]	28220 [30640]	24030 [26090]

Note: Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes
Le poids du balancier inclus le verin de godet, tuyauterie et axes

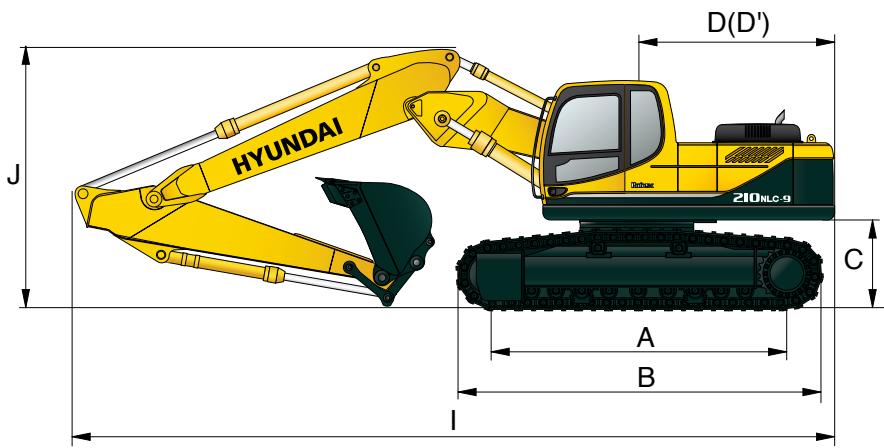

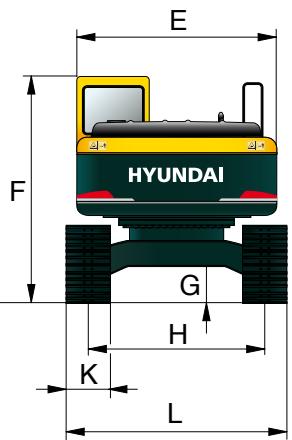

Dimensions et Rayons d'action

A Distance entre les tambours	3650 (12' 0")
B Longueur totale du train de roulement	4440 (14' 7")
C Garde au sol du contrepoids	1060 (3' 6")
D Rayon de rotation à l'arrière	2800 (9' 2")
D' Longueur de l'extrémité arrière	2770 (9' 1")
E Largeur hors tout de la structure supérieure	2530 (8' 4")
F Hauteur hors tout de la cabine	2920 (9' 7")
G Garde au sol min.	480 (1' 7")
H Largeur de voie	2000 (6' 7")

Longueur flèche	5650 (18' 6")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
I Longueur hors tout	9650 (31' 8")	9570 (31' 5")	9510 (31' 2")
J Hauteur hors tout de la flèche	3250 (10' 8")	3170 (10' 5")	3100 (10' 2")

K Largeur des patins	500 (20")	600 (24")
L Largeur hors tout	2500 (8' 2")	2600 (8' 6")

RAYONS D'ACTION R210NLC-9 / FLECHE MONO

mm (ft·in)

Longueur flèche		5650 (18' 6")
	Longueur du balancier	2000(6' 7")	2400(7' 10")	2920(9' 7")
A	Portée d'attaque max.	9140(30' 0")	9510(31' 2")	9960(32' 8")
A'	Portée d'attaquemax. au sol	8960(29' 5")	9340(30' 8")	9800(32' 2")
B	Profondeurd'attaque max.	5750(18' 10")	6150(20' 2")	6640(21' 9")
B'	Profondeur d'attaquemax. (niveau 8')	5520(18' 1")	5950(19' 6")	6470(21' 3")
C	Profondeur d'attaquemax. pour murs verticaux	5320(17' 5")	5780(19' 0")	6250(20' 6")
D	Hauteur d'attaque max.	9270(30' 5")	9500(31' 2")	9740(31' 11")
E	Hauteur dedéversement max.	6450(21' 2")	6660(21' 10")	6900(22' 8")
F	Rayon derotation min.	3710(12' 2")	3630(11' 11")	3580(11' 9")

Dimensions et Rayons d'action

DIMENSIONS R210NLC-9 / FLECHE ARTICULEE

mm (ft·in)

mm (ft·in)

A	Distance entre les tambours	3650 (12' 0")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de rotation à l'arrière	2800 (9' 2")
D'	Longueur de l'extrémité arrêté	2770 (9' 1")
E	Largeur hors tout de la structure supérieure	2530 (8' 4")
F	Hauteur hors tout de la cabine	2920 (9' 7")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2000 (6' 7")

Longueur flèche	5650 (18' 6")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")
I Longueur hors tout	9620 (31' 7")	9550 (31' 4")
J Hauteur hors tout de la flèche	3050 (10' 0")	3000 (9' 10")
K Largeur des patins	500 (20")	600 (24")
L Largeur hors tout	2500 (8' 2")	2600 (8' 6")

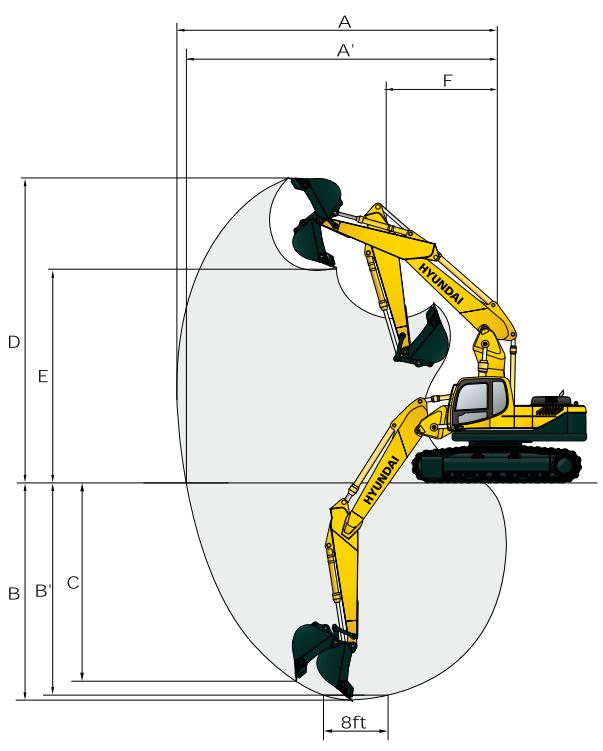

RAYONS D'ACTION R210NLC-9 / FLECHE ARTICULEE

mm (ft·in)

Longueur flèche		5650 (18' 6")
	Longueur du balancier	2000(6' 7")	2400(7' 10")
A	Portée d'attaque max.	9120(29' 11")	9530(31' 3")
A'	Portée d'attaquemax. au sol	8940(29' 4")	9360(30' 9")
B	Profondeurd'attaque max.	5480(17' 12")	5890(19' 4")
B'	Profondeur d'attaquemax. (niveau 8')	5360(17' 7")	5770(18' 11")
C	Profondeur d'attaquemax. pour murs verticaux	4560(14' 12")	4990(16' 4")
D	Hauteur d'attaque max.	10300(33' 10")	10670(35' 0")
E	Hauteur déversement max.	7390(24' 3")	7740(25' 5")
F	Rayon derotation min.	2870(9' 5")	2670(8' 9")

Capacités de levage

R210NLC-9 / FLECHE MONO

Rendement vers I'avant = Capacité nominale sur le coté ou 360 degrés

Flèche : 5,65 m (18' 6") / Balancier : 2,00 m (6' 7") / Godet : 0,87 m³ (1.14 yd³) profil SAE / Patins : 500 mm (20") à triple nervure

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)	Capacité		Portée
											m (ft)
7.5 m	kg								*4050	3800	6.61
(25 ft)	lb								*8930	8380	(21.7)
6.0 m	kg					*4470	4360		*4120	2800	7.75
(20 ft)	lb					*9850	9610		*9080	6170	(25.4)
4.5 m	kg			*5730	*5730	*4890	4210		*4250	2340	8.41
(15 ft)	lb			*12630	*12630	*10780	9280		*9370	5160	(27.6)
3.0 m	kg			*7480	6130	*5650	3970	*4880	2740	4350	2130	8.71
(10 ft)	lb			*16490	13510	*12460	8750	*10760	6040	9590	4700	(28.6)
1.5 m	kg			*9040	5650	*6440	3730	*5240	2640	4300	2080	8.71
(5 ft)	lb			*19930	12460	*14200	8220	*11550	5820	9480	4590	(28.6)
Au niveau de sol	kg			*9780	5440	*6980	3580	5340	2560	4540	2190	8.40
	lb			*21560	11990	*15390	7890	11770	5640	10010	4830	(27.6)
-1.5 m	kg	*14220	10460	*9740	5410	*7080	3540			*4980	2530	7.73
(-5 ft)	lb	*31350	23060	*21470	11930	*15610	7800			*10980	5580	(25.4)
-3.0 m	kg	*12730	10670	*8950	5520	*6440	3620			*4950	3360	6.58
(-10 ft)	lb	*28060	23520	*19730	12170	*14200	7980			*10910	7410	(21.6)

Flèche : 5,65 m (18' 6") / Balancier : 2,40 m (7' 10") / Godet : 0,87 m³ (1.14 yd³) profil SAE / Patins : 500 mm (20") à triple nervure

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*3740	3340	7.12
(25 ft)	lb											*8250	7360	(23.4)
6.0 m	kg							*4030	*4030			*3820	2530	8.18
(20 ft)	lb							*8880	*8880			*8420	5580	(26.8)
4.5 m	kg					*6900	6220	*4510	4250	*4090	2850	*3950	2140	8.80
(15 ft)	lb					*15210	13710	*9940	9370	*9020	6280	*8710	4720	(28.9)
3.0 m	kg					*8590	5690	*5310	3990	*4600	2740	4050	1950	9.09
(10 ft)	lb					*18940	12540	*11710	8800	*10140	6040	8930	4300	(29.8)
1.5 m	kg					*9560	5410	*6160	3730	*5020	2620	4000	1910	9.08
(5 ft)	lb					*21080	11930	*13580	8220	*11070	5780	8820	4210	(29.8)
Au niveau de sol	kg			*9030	*9030	*9560	5330	*6800	3550	5300	2520	4190	2000	8.79
	lb			*19910	*19910	*21080	11750	*14990	7830	11680	5560	9240	4410	(28.8)
-1.5 m	kg	*9880	*9880	*13740	10260	*9750	5400	*7030	3480			*4710	2270	8.16
(-5 ft)	lb	*21780	*21780	*30290	22620	*21500	11900	*15500	7670			*10380	5000	(26.8)
-3.0 m	kg	*14280	*14280	*13430	10450	*9200	5400	*6670	3520			*4790	2920	7.09
(-10 ft)	lb	*31480	*31480	*29610	23040	*20280	11900	*14700	7760			*10560	6440	(23.3)
-4.5 m	kg			*10820	*10820	*7500	5640
(-15 ft)	lb			*23850	*23850	*16530	12430

Flèche : 5,65 m (18' 6") / Balancier : 2,92 m (9' 7") / Godet : 0,87 m³ (1.14 yd³) profil SAE / Patins : 500 mm (20") à triple nervure

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*3400	2880	7.76
(25 ft)	lb											*7500	6350	(25.5)
6.0 m	kg									*2180	*2180	*3500	2250	8.73
(20 ft)	lb									*4810	*4810	*7720	4960	(28.6)
4.5 m	kg							*4020	*4020	*3860	2890	*3630	1920	9.30
(15 ft)	lb							*8860	*8860	*8510	6370	*8000	4230	(30.5)
3.0 m	kg			*9690	*9690	*6140	*6140	*4860	4040	*4260	2760	3700	1760	9.58
(10 ft)	lb			*21360	*21360	*13540	*13540	*10710	8910	*9390	6080	8160	3880	(31.4)
1.5 m	kg			*9170	*9170	*7980	5780	*5790	3750	*4750	2610	3650	1710	9.57
(5 ft)	lb			*20220	*20220	*17590	12740	*12760	8270	*10470	5750	8050	3770	(31.4)
Au niveau de sol	kg			*9770	*9770	*9220	5410	*6540	3540	*5170	2500	3800	1780	9.29
	lb			*21540	*21540	*20330	11930	*14420	7800	*11400	5510	8380	3920	(30.5)
-1.5 m	kg	*8900	*8900	*12810	10100	*9690	5270	*6940	3430	5200	2440	4220	2000	8.71
(-5 ft)	lb	*19620	*19620	*28240	22270	*21360	11620	*15300	7560	11460	5380	9300	4410	(28.6)
-3.0 m	kg	*12300	*12300	*14180	10240	*9440	5290	*6830	3430			*4540	2480	7.73
(-10 ft)	lb	*27120	*27120	*31260	22580	*20810	11660	*15060	7560			*10010	5470	(25.4)
-4.5 m	kg			*12070	10560	*8240	5460					*4420	3730	6.14
(-15 ft)	lb			*26610	23280	*18170	12040					*9740	8220	(20.1)

1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

R210NLC-9 / FLECHE ARTICULEE

Rendement vers I'avant Capacité nominale sur le coté ou 360 degrés

Flèche : 5,65 m (18' 6") / Balancier : 2,00 m (6' 7") / Godet : 0,87 m³ (1.14 yd³) profil SAE / Patins : 500 mm (20") à triple nervure

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
												m (ft)
10.5 m	kg									*5870	*5870	4.92
(35 ft)	lb									*12940	*12940	(16.1)
9.0 m	kg									*6770	*6770	4.30
(30 ft)	lb									*14930	*14930	(14.1)
7.5 m	kg			*6820	*6820					*5440	3930	6.48
(25 ft)	lb			*15040	*15040					*11990	8660	(21.3)
6.0 m	kg			*6920	*6920	*5980	4350			*5040	2850	7.64
(20 ft)	lb			*15260	*15260	*13180	9590			*11110	6280	(25.1)
4.5 m	kg	*11250	*11250	*7810	6730	*6250	4200			4810	2360	8.31
(15 ft)	lb	*24800	*24800	*17220	14840	*13780	9260			10600	5200	(27.3)
3.0 m	kg			*9040	6120	*6720	3950	*5460	2710	4440	2140	8.62
(10 ft)	lb			*19930	13490	*14820	8710	*12040	5970	9790	4720	(28.3)
1.5 m	kg			*9800	5620	*7070	3700	5430	2600	4390	2090	8.62
(5 ft)	lb			*21610	12390	*15590	8160	11970	5730	9680	4610	(28.3)
Au niveau de sol	kg			*9580	5380	*7000	3540			*4250	2200	8.3
	lb			*21120	11860	*15430	7800			*9370	4850	(27.2)
-1.5 m	kg	*10550	10360	*8460	5360	*6270	3500			*3710	2560	7.62
(-5 ft)	lb	*23260	22840	*18650	11820	*13820	7720			*8180	5640	(25.0)
-3.0 m	kg			*6340	5480
(10 ft)	lb			*13980	12080

Flèche : 5,65 m (18' 6") / Balancier : 2,40 m (7' 10") / Godet : 0,87 m³ (1.14 yd³) profil SAE / Patins : 500 mm (20") à triple nervure

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)	Capacité		Portée
											m (ft)
9.0 m	kg								*5860	*5860	5.13
(30 ft)	lb								*12920	*12920	(16.8)
7.5 m	kg			*5600	*5600				*5000	3440	7.00
(25 ft)	lb			*12350	*12350				*11020	7580	(23.0)
6.0 m	kg			*6440	*6440	*5550	4420		*4680	2580	8.07
(20 ft)	lb			*14200	*14200	*12240	9740		*10320	5690	(26.5)
4.5 m	kg	*10170	*10170	*7340	6860	*5960	4250	*3490	2820	4440	2160	8.70
(15 ft)	lb	*22420	*22420	*16180	15120	*13140	9370	*7690	6220	9790	4760	(28.5)
3.0 m	kg	*14030	11450	*8630	6230	*6490	3980	*5310	2710	4130	1960	9.00
(10 ft)	lb	*30930	25240	*19030	13730	*14310	8770	*11710	5970	9110	4320	(29.5)
1.5 m	kg			*9600	5660	*6930	3710	5420	2590	4070	1910	8.99
(5 ft)	lb			*21160	12480	*15280	8180	11950	5710	8970	4210	(29.5)
Au niveau de sol	kg	*9790	*9790	*9670	5360	*7000	3510	*5300	2490	*4060	2010	8.69
	lb	*21580	*21580	*21320	11820	*15430	7740	*11680	5490	*8950	4430	(28.5)
-1.5 m	kg	*11850	10160	*8820	5280	*6480	3440			*3650	2300	8.05
(-5 ft)	lb	*26120	22400	*19440	11640	*14290	7580			*8050	5070	(26.4)
-3.0 m	kg	*8940	*8940	*7010	5360	*5050	3490
(10 ft)	lb	*19710	*19710	*15450	11820	*11130	7690

1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

Remarques

Remarques

ÉQUIPEMENT STANDARD

Cabine(deaille) standard ISO

Cabine tous temps en acier avec visibilité à 360^

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre laterale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaud & froid

Compartment de rangement & dendrier

Plafond de cabine transparent partiellement

Radio / USB

Système de téléphone mains libres avec chargeur USB

Pare-soileil

Système d'optimisation de puissance assistée par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décelération automatique et de décelération par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la climatisation

Climatiseur/chauffage

Dégivrage

Système d'auto-diagnostic

Aide au démarriage (chauffage de grille d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur

• Jaune de température de l'huile hydraulique

Témoins d'ajretissement

• Avertissement moteur

• Surcharge

• Erreur de communication

• Charge de la batterie

• Bouchage du filtré à air

Indicateurs

• Puissance max.

• Basse vitesse/Haute vitesse

• Réchauffeur à carburant

• Décélération automatique

Deux rétroviseurs extérieurs

Siège à suspension régliable avec ceinture de sécurité

Levier de commande régable

3 rétroviseurs extérieurs

Signal sonore électriche

Batteries (2 x 12 V x 100 AH)

Interrupteur principal de batterie

Ecran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovable

Prefiltre à carburant avec rechauffeur à carburant

Clapet de sécurité flèche

Système antichute du balancier

Patins de chenille (500 mm; 20")

Guide des chenilles

Accumulateur pour l'abaisement de l'équipement de travail

Transducteur électriche

Chàssis surbaissé sous capot (Normal)

Embrayage de ventilateur (humide)

EQUIPMENT EN OPTION

Pompe à carburant (50 l/min.)

Gyrophare

Clapet de sécurité pour le verin de la flèche,

avec dispositif d'ajretissement en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attache rapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarm de translation

Flèche

Flèche mono 5,65 m (18' 6")

Flèche articulée 5,65 m (18' 6")

Balancier

2,0 m (6' 7")

2,4 m (7' 10")

2,92 m (9' 7")

Cabine FOPS/FOG (ISO/DIS 10262 niveau II)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette pare-brise avant

Grille protection Cabine - Filet

Grille protection Cabine - Fin

Chenilles

Patins à triple nervure (600 mm; 24")

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combaison de travail pour l'opérateur

Caméra de recul

Siège

Suspension pneumatique régable

Siège chauffant à suspension pneumatique régable

Siège chauffant à suspension mécanique

Vanne de changement de mode (2 modes)

Hi-mate (système de gestion à distance)

les opérations internationales. Toutes les mesures faisant partie du système impérial sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT

Hyundai Heavy Industries Europe N.V.

VOSSENDAAI 11, 2440 GEEL, BELGIUM TEL: [phone] FAX: [phone]
