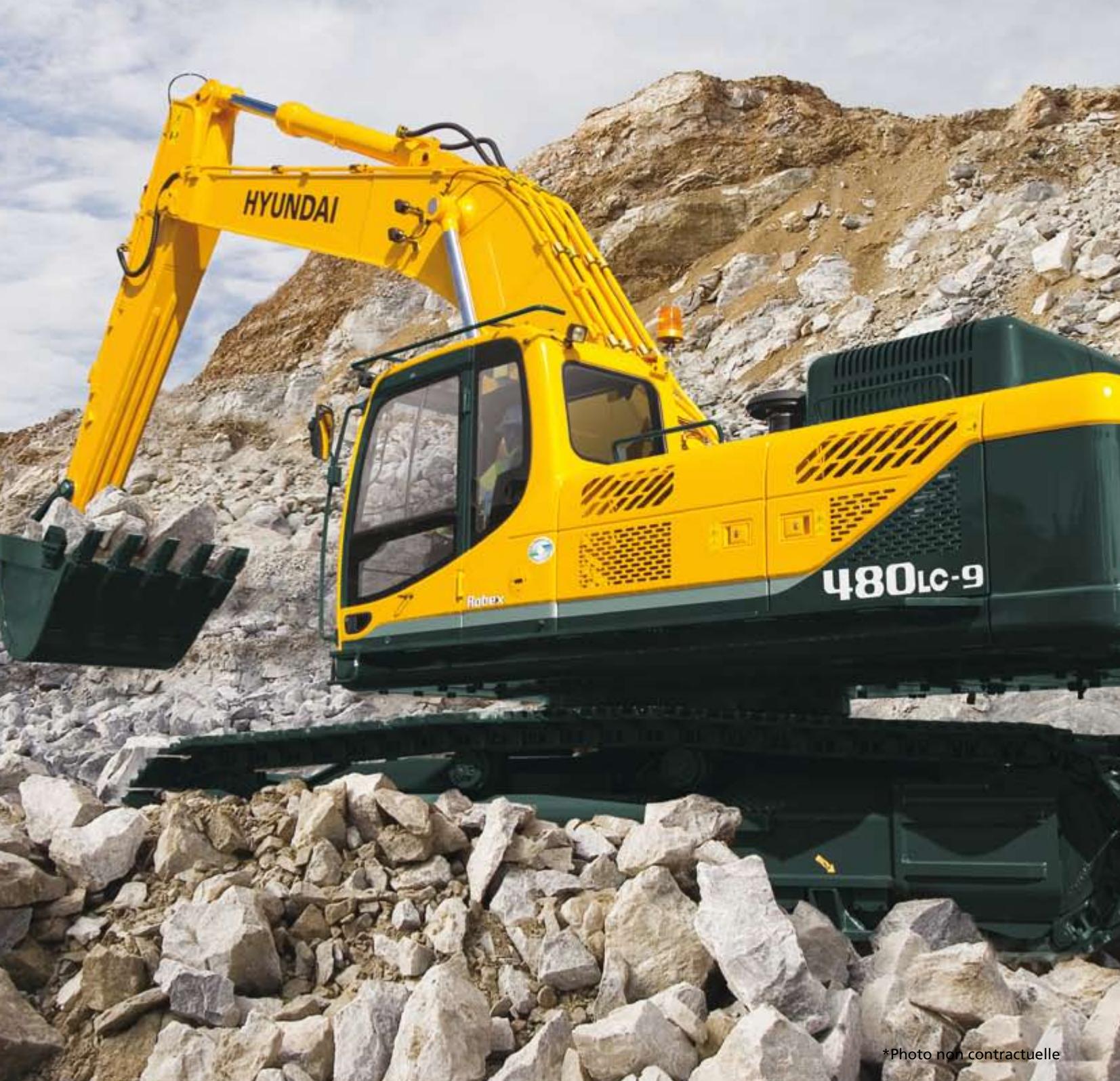

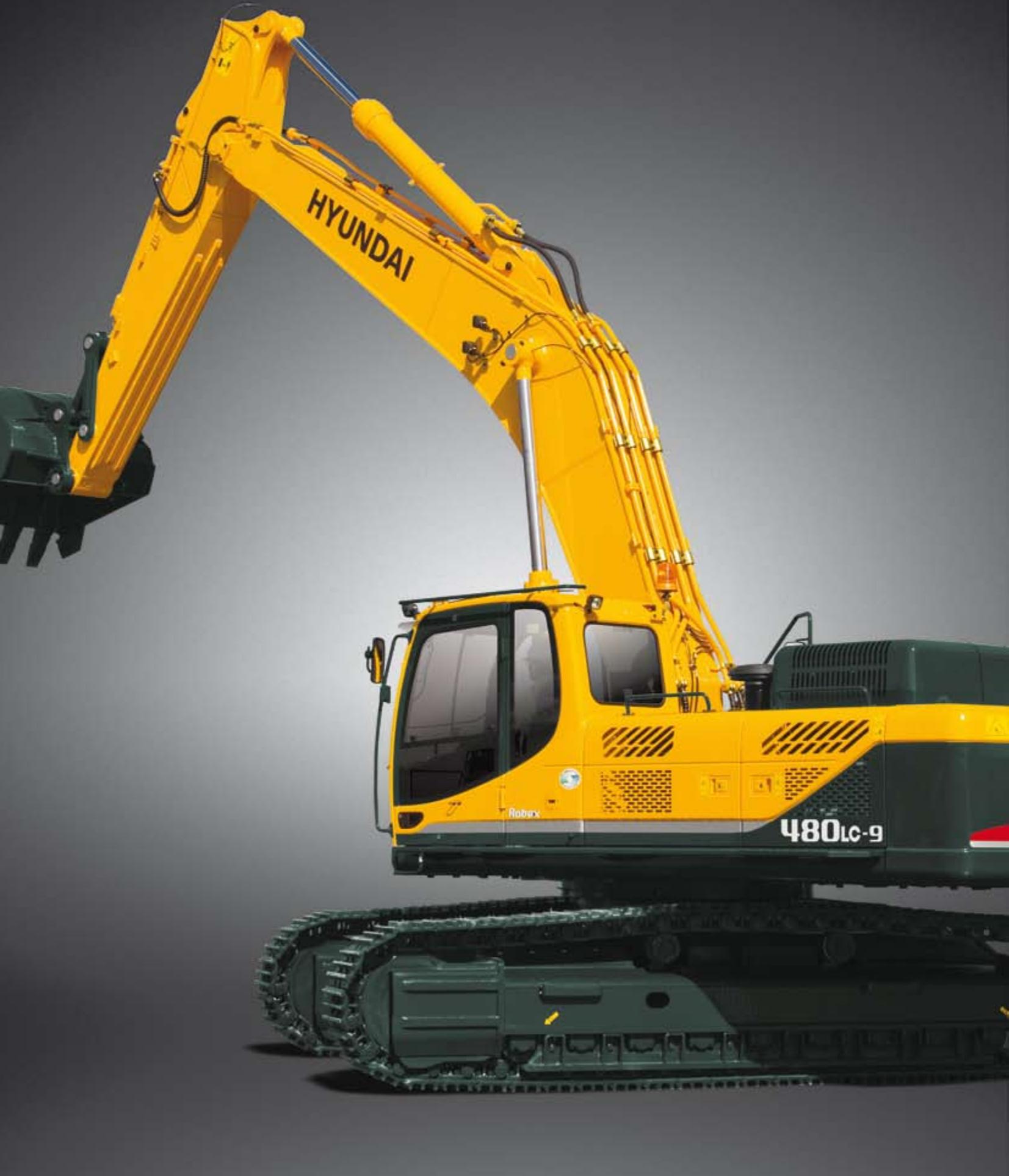

R480LC-9 - Excavateur HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Excavateur
Marque	HYUNDAI
Modèle	R480LC-9
Moteur	Cummins QSM11, 6 cylindres en ligne, 4 temps, turbocompressé, refroidi par eau, Tier III
Puissance moteur (brute)	357 CV (266 kW) à 1900 tr/min (SAE J1995)
Puissance moteur (nette)	342 CV (255 kW) à 1900 tr/min (SAE J1349)
Couple max.	170,8 kgf·m (1 235 lbf·ft) à 1 400 tr/min
Cylindrée	10 800 cm³
Pompe hydraulique principale	Pompes tandem à pistons axiaux, débit max 2 × 360 L/min (95,1 US gpm)
Pression de service (circuit de travail)	330 kgf/cm² (4 690 psi)
Force d'excavation du godet (SAE)	216,7 kN (22 100 kgf) [236,4 kN avec boost]
Force d'excavation du balancier (SAE)	276,6 kN (28 200 kgf) [301,7 kN avec boost]
Poids en ordre de marche (approx.)	48 100 kg (106 040 lb) avec patins 600 mm triple nervure
Contrepoids	9 200 kg (20 280 lb)
Longueur hors tout (flèche 7,06 m + balancier 2,4 m)	12 270 mm (40' 3")
Largeur hors tout (patins 600 mm)	3 340 mm (10' 11")
Hauteur totale de la cabine	3 190 mm (10' 6")
Garde au sol minimale	555 mm (1' 10")
Capacité du réservoir de carburant	621 L (164 US gal)
Capacité du circuit hydraulique (réservoir inclus)	380 L (100,4 US gal)
Capacité du réservoir hydraulique	262 L (69,2 US gal)
Capacité du godet standard	2,15 m³ (2,81 yd³) profil SAE
Modes de puissance	Puissance / Standard / Économie
Modes de travail	Excavatrice / Marteau / Broyeur
Système de gestion à distance	Hi-Mate (GPS et diagnostic)
Vitesse de translation (haute/basse)	5,0 km/h / 3,2 km/h
Vitesse de rotation	9,0 tr/min
Pente max. admissible	35° (70 %)

FOIRE AUX QUESTIONS - R480LC-9 HYUNDAI

Quelle est la puissance du moteur du HYUNDAI R480LC-9 ?

Le moteur Cummins QSM11 développe une puissance brute de 357 CV (266 kW) et une puissance nette de 342 CV (255 kW) à 1900 tr/min.

Quel est le poids total de l'excavateur R480LC-9 ?

Le poids en ordre de marche est d'environ 48 100 kg avec des patins de 600 mm à triple nervure, incluant la flèche, le balancier, le godet et les fluides.

Quels types de godets sont disponibles pour le R480LC-9 ?

Plusieurs godets sont proposés, allant de 1,00 m³ à 3,03 m³ (profil SAE), avec des largeurs de 915 mm à 1890 mm. Le godet standard est de 2,15 m³.

Comment entretenir le système hydraulique du R480LC-9 ?

L'huile hydraulique longue durée doit être remplacée toutes les 5 000 heures. Les filtres hydrauliques longue durée sont à changer toutes les 1 000 heures. Vérifiez régulièrement le niveau d'huile et l'état des flexibles.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 621 litres (164 gallons US), permettant une longue autonomie de travail.

Le HYUNDAI R480LC-9 est-il équipé d'un système de sécurité antivol ?

Oui, il dispose d'un système antivol avec encodage par mot de passe, accessible via le module d'écran de 7 pouces.

Quels sont les modes de puissance disponibles ?

Trois modes : Puissance (productivité max), Standard (performance équilibrée) et Économie (consommation réduite). Ils sont sélectionnables depuis le tableau de bord.

Comment régler la priorité flèche ou rotation ?

Le système CAPO ajuste automatiquement la priorité en fonction de l'application, mais l'opérateur peut aussi la paramétrer manuellement via le module d'écran dans le mode utilisateur.

Quelle est la procédure de démarrage par temps froid ?

Le R480LC-9 est équipé d'un système de préchauffage automatique (bougies de préchauffage) et d'une aide au démarrage par temps froid. Attendez que le voyant de préchauffage s'éteigne avant de lancer le démarreur.

Où trouver le numéro de série de l'excavateur ?

Le numéro de série est gravé sur la plaque constructeur fixée sur le châssis, généralement près du côté droit de la cabine ou sur le bloc moteur.

MODE D'EMPLOI R480LC-9 HYUNDAI

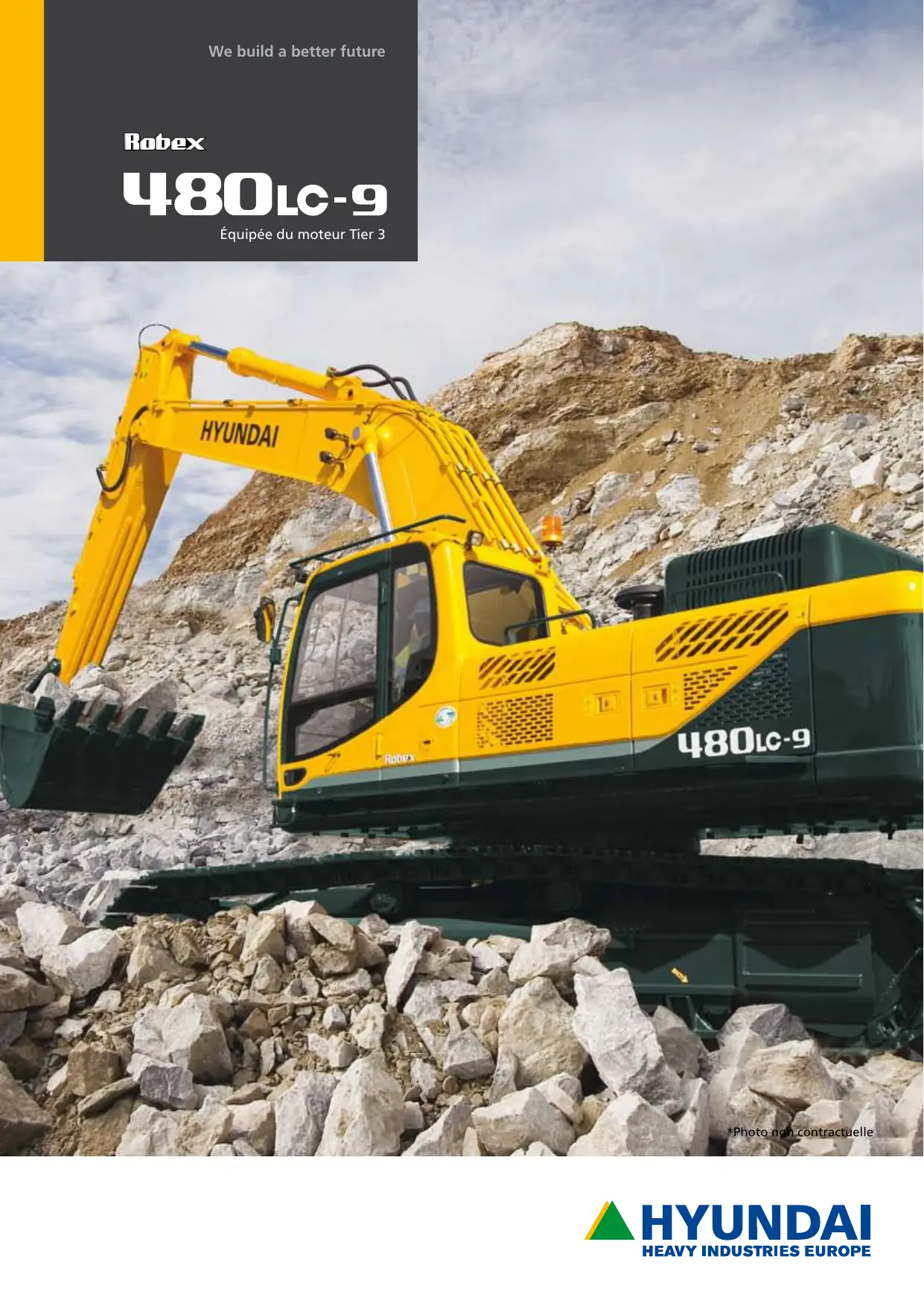

Équipe du moteur Tier 3

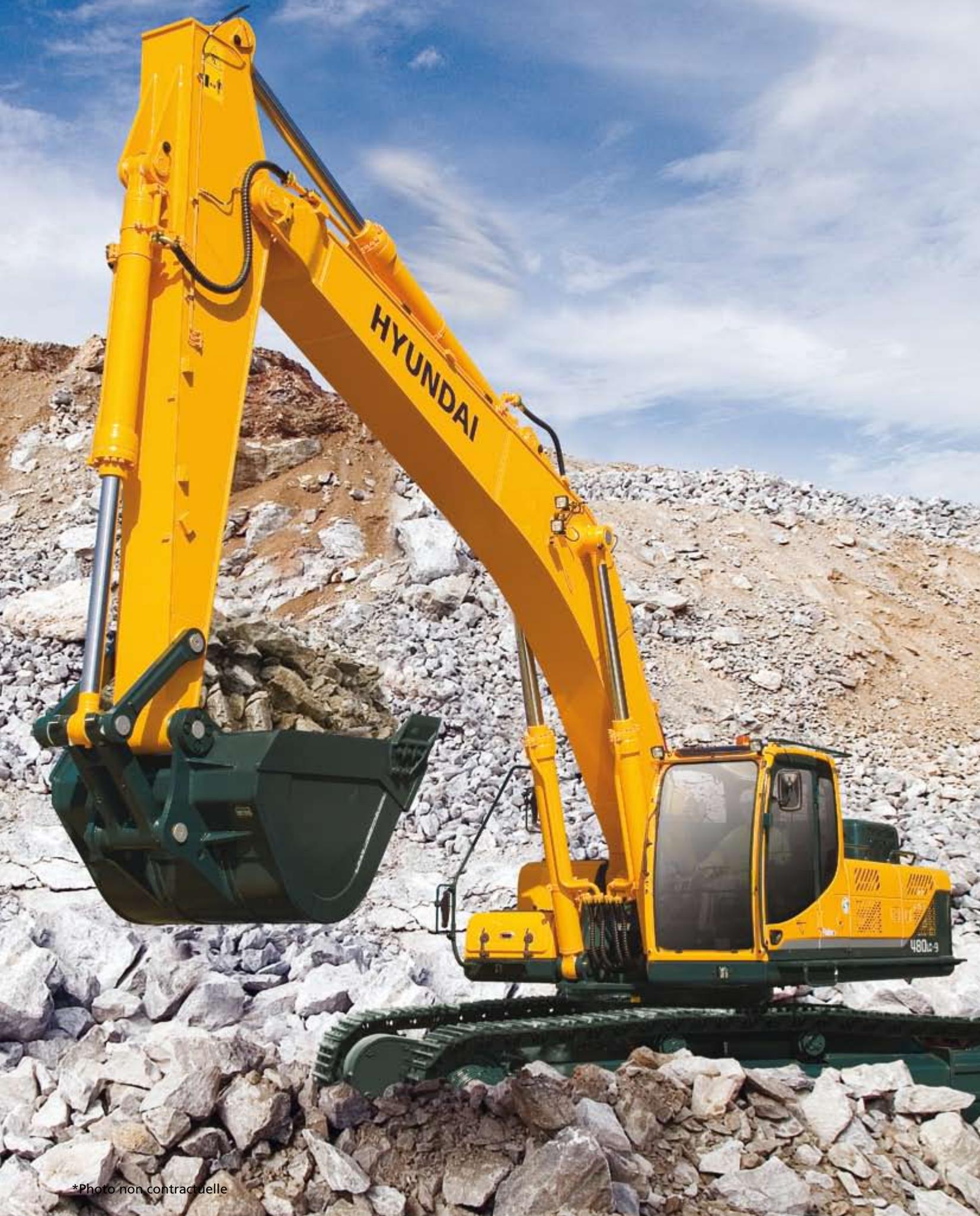

Quand le travail devient un plaisir

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, on a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieure. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Guides de chenilles et ajusteurs de chenilles

Les chenilles sont maintenues en place par des guides robustes. Elles s'ajustent en outre aisément grâce aux ajusteurs à cylindres graisseurs et aux ressorts amortisseurs.

Technologie moteur

Moteur Cummins Tier III QSM11 puissant, fiable et avec une faible consommation.

Combustion propre, efficace et contrôle électronique.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction anti-redémarrage.

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifié pour une plus grande efficacité et un fonctionnement plus souple / Priorité automatique de sélection de la flèche ou de la rotation pour une vitesse maximale / Système automatique d'augmentation de puissance pour bénéficier d'un surcroît de puissance / Dispositif amélioré de régénération du début du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

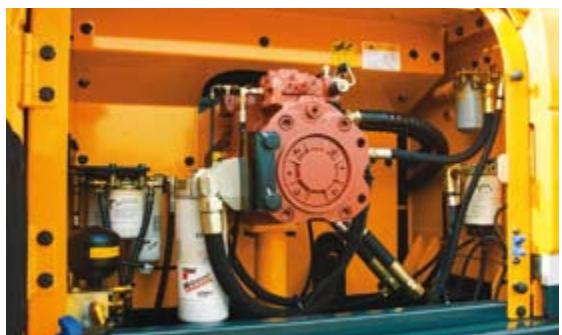

Compartiment de la pompe

Pompes à pistons axiaux, puissantes et fiables, conçues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes : 2 vitesses de translation, augmentation de puissance (Power boost), priorité à la flèche, verrouillage de sécurité, régénération du début du balancier, commande de la soupape du circuit logique de rotation.

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent pour la visibilité et la ventilation. Plus grande fenêtre à droite pour améliorer la visibilité côté chenille.

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soleil à enrouleur pour le comport de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

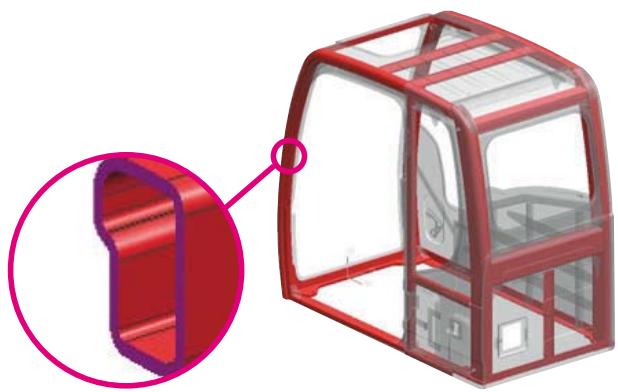

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires.

Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande – réglables en hauteur

Accoudoirs réglables - pour un confort optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleur avec jauges numériques pour la température de l'huile hydraulique, la température du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilite le réglage de votre machine et le contrôle des diagnostics. Une nouvelle caméra de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Pince béton, Mode utilisateur permettant de mémoriser les préférences des opérateurs.

Caractéristiques d'auto-diagnostic avancées avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, sélectionnable depuis le module d'écran / Système antivol avec encodage par mot de passe.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées depuis le module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiantes.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

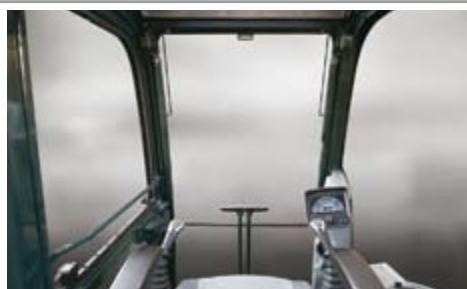

Préférences

L'opérateur qui configure sa machine en fonction de ses besoins prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au confort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

*Photo non contractuelle

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et une meilleure visibilité. Une attention particulière a été prêtée à la création d'un espace clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions.

Cet environnement parfaitement équilibré pour l'opérateur met ce dernier en position idéale pour travailler en toute sécurité.

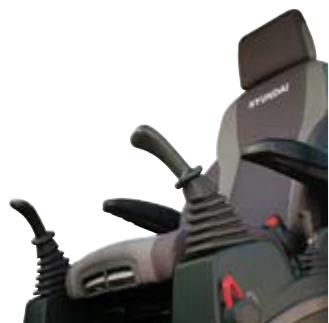

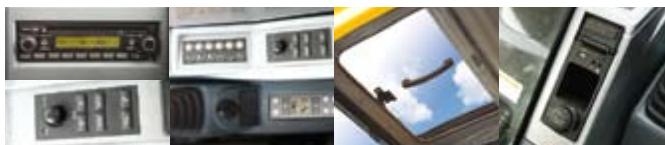

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de confort préférentiel.

La position et la hauteur du siège et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Un système de climatisation entièrement automatisé et de grande capacité permet de développer une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège confortable pour minimiser le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiant de son choix. Un système audio de pointe, comptant un lecteur CD, une radio AM/FM stéréo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'écouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

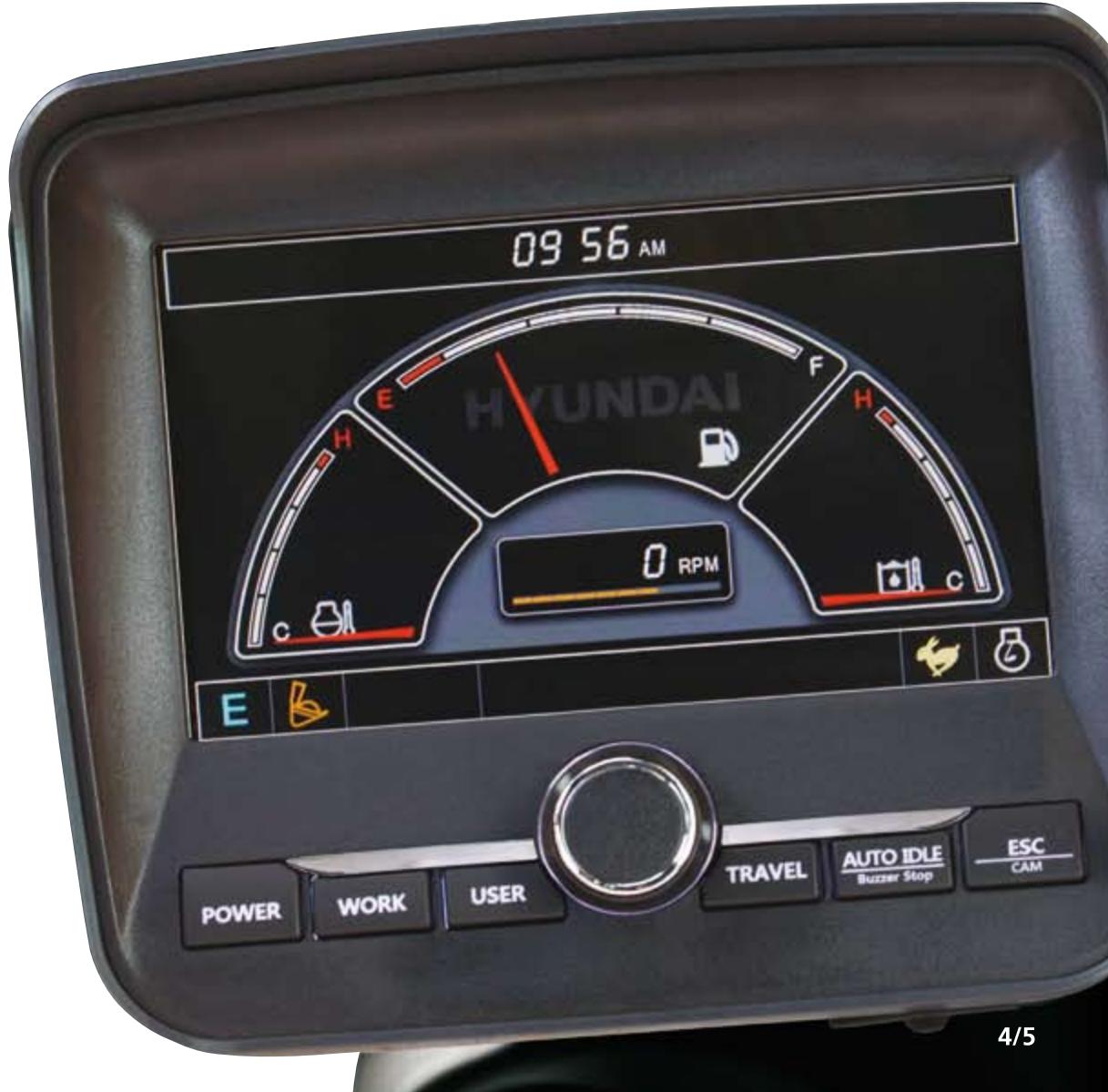

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le sélecteur de mode de puissance et de travail, les auto-diagnostics, la caméra de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions vidéo pour accroître la multifonctionnalité de la machine et renforcer la productivité de l'opérateur.

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramique et une réduction du stress. Le nouveau système hydraulique négatif allie une technologie de pointe et une réactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant. Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système. L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtenir une productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un début et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode de travail

Grâce aux différents modes de travail, l'opérateur peut sélectionner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramètres de début peuvent être préconfigurés directement sur le module d'affichage.

Mode d'utilisation

Diverses opérations nécessitent des réglages plus précis de la machine ; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

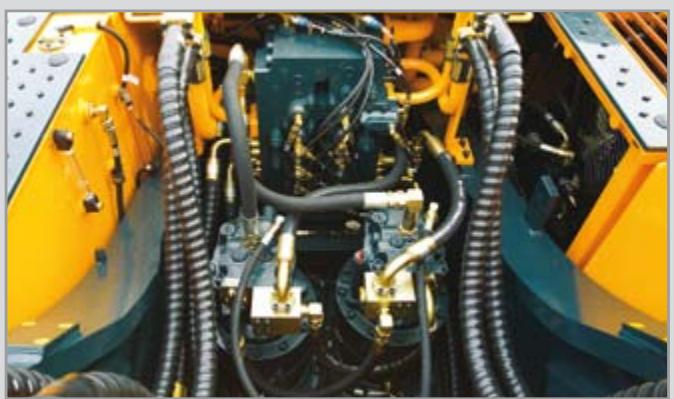

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultra-sensible et une manoeuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pédipulateurs donnent à n'importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin complètent la régénération du débit du bras et de la flèche,

un bloc distributeur de haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les valeurs de performance possibles, quelle que soit l'application.

Priorité automatique de sélection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO contrôle les opérations hydrauliques et ajuste l'équilibre pour maximiser la performance et la productivité.

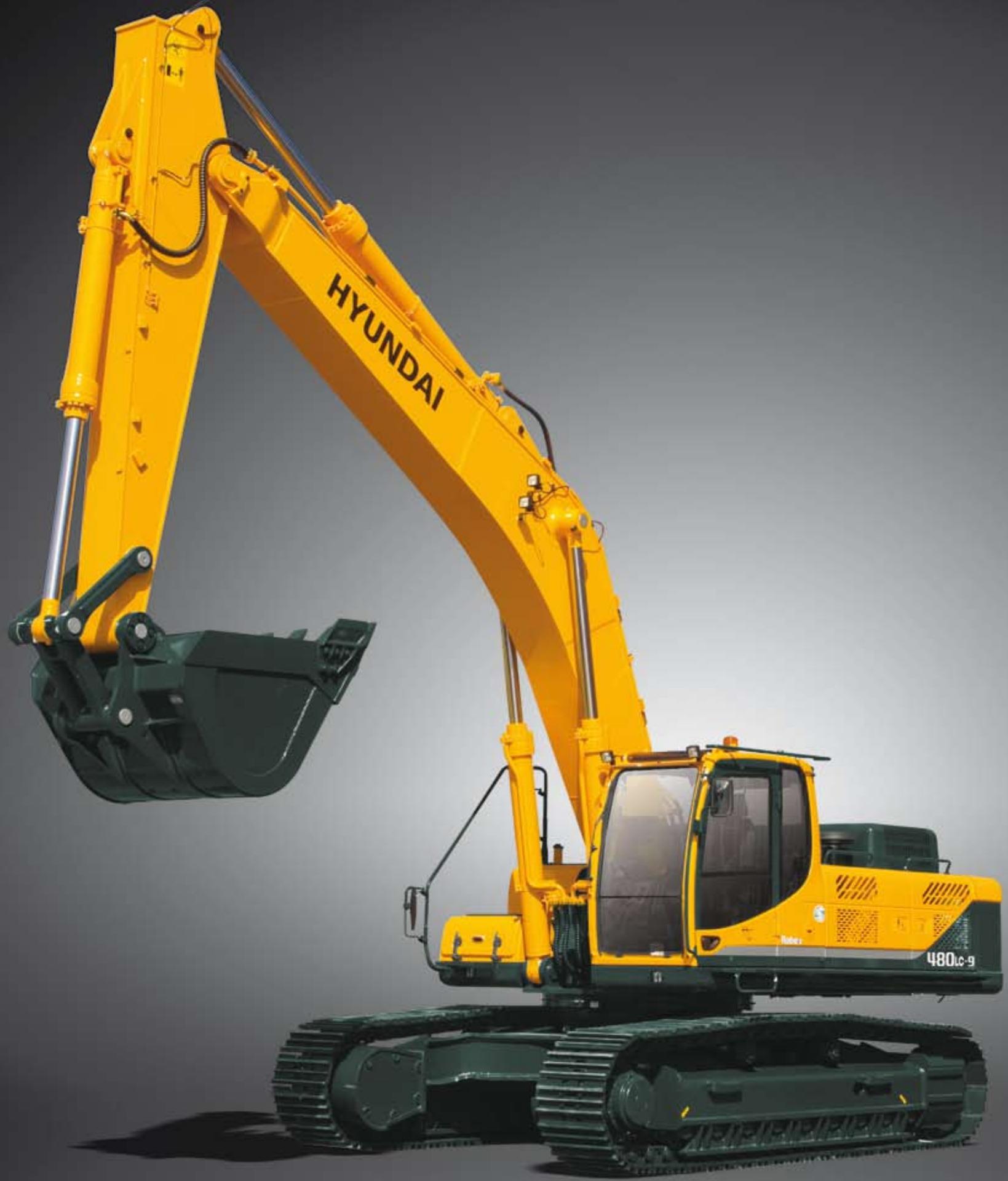

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

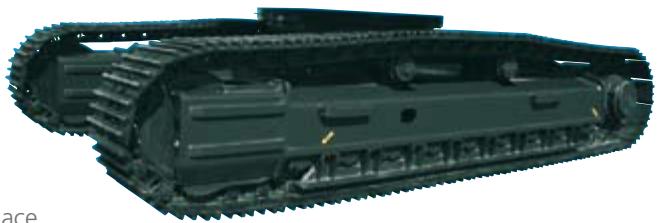

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs.

Résistance structurelle

La structure de la cabine des pelles de série 9 est conçue à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un châssis de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l'analyse MEF (méthode des éléments finis) et aux tests de durabilité à long terme.

Moteur cummins QSM11

Le moteur diesel Cummins QSM11, 4 temps turbocompressé, 6 cylindres, refroidi à l'eau et conforme à la norme Tier III, estçu pour garantir puissance, fiabilité et efficacité tout en réduisant les émissions.

Une force endurante

Le QSM11 de Cummins, son électronique de pointe, son couple supérieur, ses relais d'accélération améliorés, ses délais de maintenance plus courts, ses intervalles d'entretien allongés, sa plus grande sobriété en matière de consommation de carburant, son atténuation acoustique. Ses diagnostics. Ses pronostics. Sa protection du moteur, et bien plus encore. Le tout configuré dans un module que nous avons baptisé le "système Quantum". Le QSM11 est un pour résister à l'environnement de travail le plus exigeant qui soit. Ses paliers offrent une plus grande surface de contact et permettent la manutention de charges plus lourdes tout en offrant une plus grande longévité. Le collecteur de gaz d'échappement est un pour endurer les cycles de dilatation/contraction thermique en supprimant les fractures de stress du métal. La friction réduite à l'intérieur du cylindre de puissance est synonyme d'allongement de la durée de vie et d'amélioration de la puissance délivrée. Du bloc moteur structurellement renforcé au carter de transmission rigidifié, le QSM11 est un pour être plus solide et durer plus longtemps.

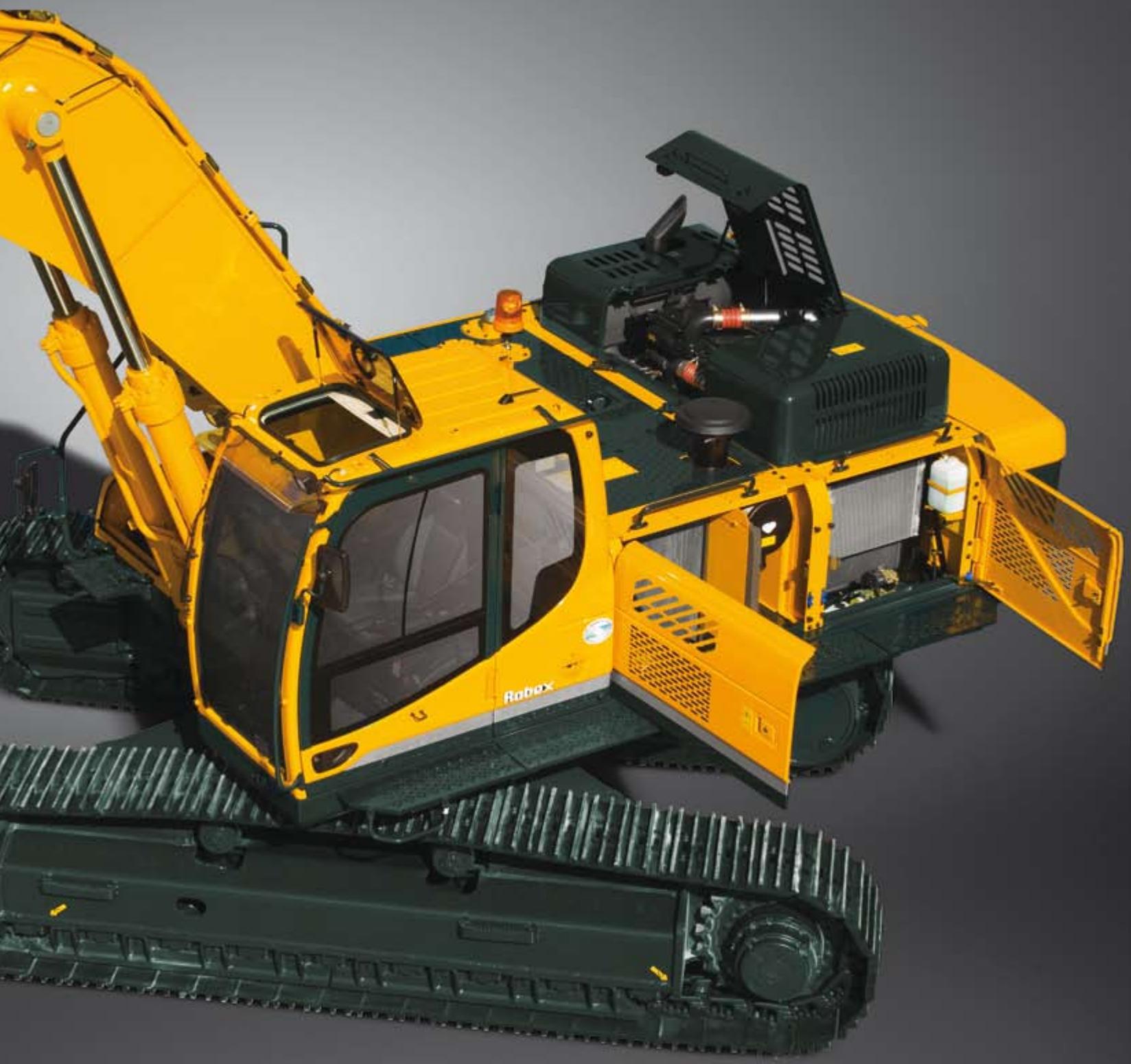

Rentabilité

Tout propriétaire qui sait combien sa machine lui permet d'économiser prend plaisir à la posséder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détachées et de l'argent pour vos opérations de terrassement. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôler et gérer leurs engins à distance.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

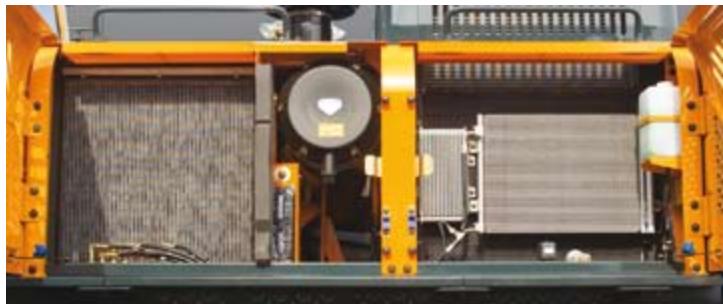

Consommation de carburant

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme le ventilateur à vitesse variable, entraîné hydrauliquement, le dispositif de prévention des surcharges, le système automatique de décelération en trois paliers et le nouveau mode Économie aident à économiser le carburant et à réduire l'impact sur l'environnement.

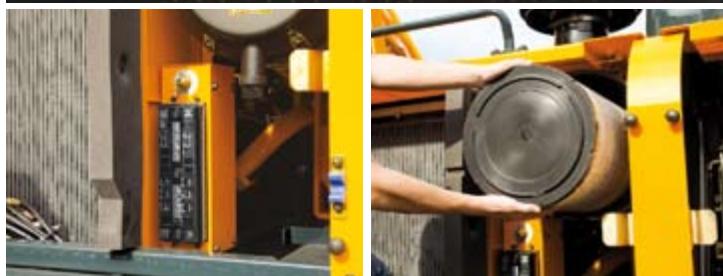

Accès facile

Grâce à la facilité d'accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartments, l'entretien des pelles hydrauliques de la série 9 est un véritable prise pour les techniciens.

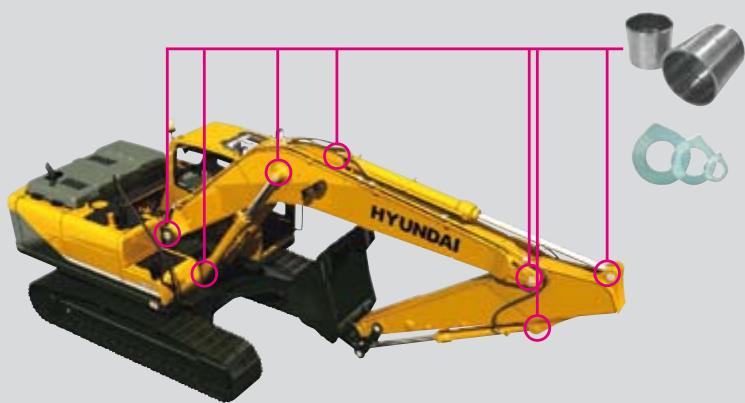

Plus grande longévité des composants

De nouvelles bagues longue durée ont été conçues pour allonger les intervalles de lubrification. Les cales d'épaisseur en polymère résistant à l'usure réduisent les nuisances sonores et l'usure des bagues. Les filtres hydrauliques longue durée seront jusqu'à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être remplacée qu'une fois toutes les 5000 heures.

MOTEUR

MODELE			CUMMINS QSM11
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	357 CV (266 kW) / 1900 tspm
		J1349 (nette)	342 CV (255 kW) / 1900 tspm
	DIN	6271/1 (brute)	362 CV (266 kW) / 1900 tspm
		6271/1 (nette)	347 CV (255 kW) / 1900 tspm
Couple max.			170,8 kgf.m (1,235 lbf.ft) / 1400 tspm
Alésage x course			125 mm x 147 mm (4.92" x 5.79")
Cylindrée			10800 cc (659 in³)
Batteries			2 x 12V x 200AH
Démarreur			24 V; 7,2 kW
Alternateur			24 V; 70 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompes tandem à pistons axiaux et à cylindrée variable
Débit max.	2 X 360 L/min (95.1 US gpm / 79.2 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant

MOTEURS HYDRAULIQUES
Translation	Mateur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Mateur à piston axiaux avec frein automatique
RéGLAGE DE LA SOUPAPE DE DÉCHARGE
Circuits de travail	330 kgf/cm2(4690 psi)
Translation	345 kgf/cm2(4910 psi)
Augmentation de puissance (flèche, balancier, godet)	360 kgf/cm2(5120 psi)
Circuit de rotation	285 kgf/cm2(4050 psi)
Circuit de pilotage	40 kgf/cm2(570 psi)
Soupape de sécurité	Installé

VÉRINS HYDRAULIQUES
N° de cylindres alésage x course	Flèche : 2 - 170 x 1570 mm (6.7" x 61.8")
	Balancier : 1 - 190 x 1820 mm (7.5" x 71.7")
	Godet : 1 - 160 x 1370 mm (6.3" x 53.9")

TRANSLATION & FREINS

Type de translation	Entitément hydrostatique
Moteur de translation	Moteur à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	38500 kgf (84,800 lbf)
Vitesse de translation max.(élevée)/(basse)	5,0 km/hr (3.1 mph) / 3,2 km/hr (2.0 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et godet (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électrique, molette d'accéléateur
Feux	Quatre feuys installés sur la flèche, un sur la boîte des batteries un sous la cabine un sur la contrepoids

SYSTÈME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,0 tspm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	621	164	136.6
Liquide de refroidissement du moteur	50,0	13.2	11.0
Huile moteur	37,9	10.0	8.3
Réducteur de rotation	5,0	1.3	1.1
Réduction finale (chaque côte)	5,0	1.3	1.1
Circuit hydraulique (réservoir y compris)	380	100.4	83.6
Réserveur hydraulique	262	69.2	57.6

TRAIN de roulement

Le chassin central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chàssis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	53
Nombre de galets supérieurs de chaque côté	2
Nombre de galets inférieurs de chaque côté	9
Nombre de rails de guidage de chaque côté	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 7060 mm (23' 2"), balancier de 3380 mm (11' 1"), godet rétro-arrête de 2,15 m³ (2.81 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX
Structure supérieure	10940 kg (24,120 lb)
Contrepoids	9200 kg (20,280 lb)
Flèche mono (avec vérin de balancier)	4110 kg (9,060 lb)

POIDS DES COMPOSANTS PRINCIPAUX
Patin		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	kgf/cm2(psi)
Triple nervure	600 mm (24")	48100 (106,040)	0,83 (11.80)
	700 mm (28")	48640 (107,230)	0,72 (10.24)
	750 mm (30")	48910 (107,830)	0,68 (9.67)
	800 mm (32")	49180 (108,420)	0,64 (9.10)
	900 mm (36")	49720 (109,610)	0,57 (8.11)
Double nervure	600 mm (24")	48100 (106,040)	0,83 (11.80)
	700 mm (28")	48640 (107,230)	0,72 (10.24)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

1,00 (1.31)

1,38 (1.80)

1.84 (2.41)

2,15 (2.81)

2,79 (3.65)

3,03 (3.96)

2,20 (2.88)

2,43 (3.18)

Profile SAE m³ (yd³)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					7,06 (23' 2") Flèche				6,55 (21' 6") Flèche	9,00 (29' 6") Flèche
Profile SAE	Profile CECE	Sans couteaux latéraux	Avec couteaux latéraux		2,40 (7' 10") Balancier	2,90 (9' 6") Balancier	3,38 (11' 1") Balancier	4,00 (13' 1") Balancier	2,40 (7' 10") Balancier	5,85 (19' 2") Balancier
1,00 (1.31)	0,9 (1.17)	915 (36.0)	1065 (41.9)	1220 (2,690)	●	●	●	●	●	●
1,38 (1.80)	1,25 (1.63)	1100 (43.3)	1250 (49.2)	1420 (3,130)	●	●	●	●	●	■
1,84 (2.41)	1,65 (2.16)	1140 (44.9)	1290 (50.8)	1520 (3,350)	●	●	●	■	●	-
2,15 (2.81)	1,92 (2.51)	1415 (55.7)	1565 (61.6)	1740 (3,840)	●	●	■	▲	●	-
2,79 (3.65)	2,47 (3.23)	1760 (69.3)	1910 (75.2)	1960 (4,320)	■	■	▲	-	●	-
3,03 (3.96)	2,67 (3.49)	1890 (74.4)	2040 (80.3)	2090 (4,610)	▲	▲	-	-	■	-
2,20 (2.88)	1,80 (2.35)	1840 (72.4)	-	2295 (5,060)	●	●	■	-	●	-
2,43 (3.18)	2,10 (2.75)	1885 (74.2)	-	2335 (5,150)	▲	-	-	-	■	-

Godet pour rochers - lourds D'application pour des matériaux d'une densité 2000kg / m³ (3,370 lb/yd³) ou moins D'application pour des matériaux d'une densité 1600kg / m³ (2,700 lb/yd³) ou moins D'application pour des matériaux d'une densité 1100 kg / m³ (1,850 lb/yd³) ou moins

Accessions

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèches de 6,55 m (21' 6"), 7,06 m (23' 2") et 9,00 m (29' 6") et des balanciers de 2,40 m (7' 10"), 2,90 m (9' 6"), 3,38 m (11' 1"), 4,00 m (13' 1") et 5,85 m (19' 2") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	7060 (23' 2")				Remarque
	Poids	kg (lb)	3260 (7,180)
Balancier	Longueur	mm (ft.in)	2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")
	Poids	kg (lb)	2070 (4,560)	2230 (4,920)	2100 (4,630)	2370 (5,220)
Force d'attaque du godet	SAE	kN	216,7 [236,4]	219,7 [239,6]	220,7 [240,7]	222,6 [242,9]	[ ]: Renforceur de puissance
		kgf	22100 [24110]	22400 [24440]	22500 [24550]	22700 [24760]
		lbf	48720 [53150]	49380 [53870]	49600 [54110]	50040 [54590]
	ISO	kN	251,1 [273,9]	254,0 [277,1]	255,0 [278,2]	256,9 [280,3]
		kgf	25600 [27930]	25900 [28250]	26000 [28360]	26200 [28580]
		lbf	56440 [61570]	57100 [62290]	57320 [62530]	57760 [63010]
Force d'attaque du balancier	SAE	kN	276,6 [301,7]	224,6 [245,0]	191,2 [208,6]	170,6 [186,2]
		kgf	28200 [30760]	22900 [24980]	19500 [21270]	17400 [18980]
		lbf	62170 [67820]	50490 [55080]	42990 [46900]	38360 [41850]
	ISO	kN	290,3 [316,7]	234,4 [255,7]	199,1 [217,2]	176,5 [192,6]
		kgf	29600 [32290]	23900 [26070]	20300 [22150]	18000 [19640]
		lbf	65260 [71190]	52690 [57480]	44750 [48820]	39680 [43290]

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

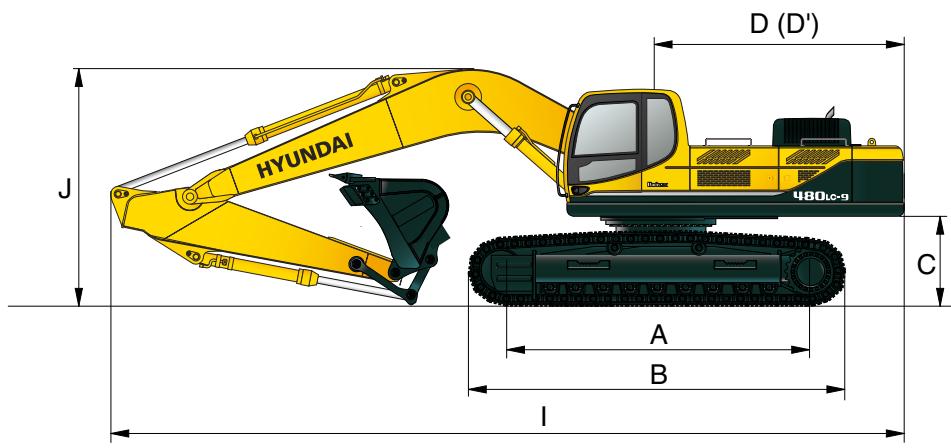

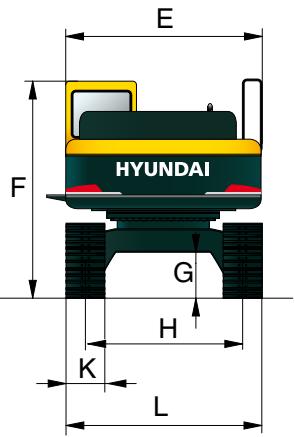

Dimensions et rayons d'action

DIMENSIONS R480LC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	4470 (14' 8")
B	Longueur totale du train de roulement	5462 (17' 11")
C	Garde au sol du contrepoids	1295 (4' 3")
D	Rayon de pivotement de l'arrière	3750 (12' 4")
D'	Longueur de l'arrière de la machine	3695 (12' 1")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	3190 (10' 6")
G	Garde au sol min.	555 (1' 10")
H	Largeur de voie	2740 (9' 0")

Longueur de la flèche	7060 (23' 2")				6550 (21' 6")	9000 (29' 6")
Longueur du balancier	2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")	2400 (7' 10")	5850 (19' 2")
I Longueur hors tout	12270 (40' 3")	12200 (40' 0")	12060 (39' 7")	12040 (39' 6")	11770 (38' 5")	13660 (44' 10")
J Hauteur totale de la flèche	3840 (12' 7")	3770 (12' 4")	3730 (12' 3")	4040 (13' 3")	4030 (13' 3")	5200 (17' 1")
K Largeur des patins	600 (24")	700 (28")	750 (30")	800 (32")	900 (36")
L Largeur hors tout	3340 (10' 11")	3440 (11' 3")	3490 (11' 5")	3540 (11' 7")	3640 (11' 11")

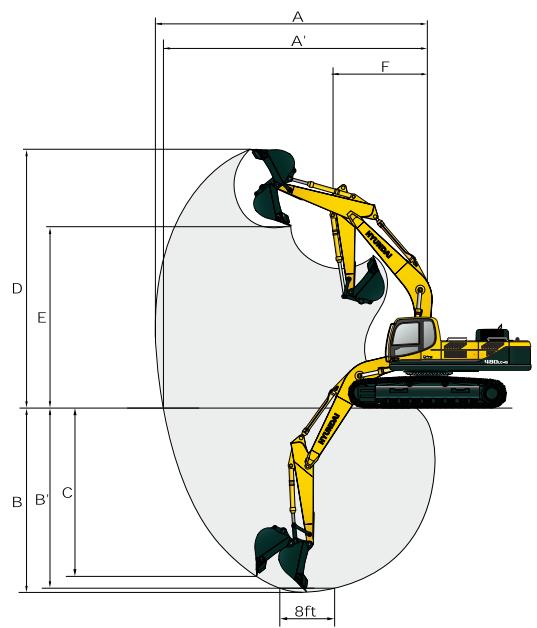

RAYONS d'action R480LC-9

mm (ft·in)

Longueur de la flèche		7060 (23' 2")				6550 (21' 6")	9000 (29' 6")
Longueur du balancier		2400 (7' 10")	2900 (9' 6")	3380 (11' 1")	4000 (13' 1")	2400 (7' 10")	5850 (19' 2")
A	Portée d'attaque max.	11160 (36' 7")	11550 (37' 11")	12100 (39' 8")	12660 (41' 6")	10610 (34' 10")	16350 (53' 8")
A'	Portée d'attaque max. au sol	10940 (35' 11")	11340 (37' 2")	11900 (39' 1")	12470 (40' 11")	10370 (34' 0")	16200 (53' 2")
B	Profondeur d'attaque	6850 (22' 6")	7350 (24' 1")	7810 (25' 7")	8450 (27' 9")	6370 (20' 11")	11560 (37' 11")
B'	Profondeur d'attaque (niveau 8")	6670 (21' 11")	7190 (23' 7")	7670 (25' 2")	8320 (27' 4")	6190 (20' 4")	11460 (37' 7")
C	Profondeur d'attaque pour murs verticaux	5960 (19' 7")	5930 (19' 5")	6590 (21' 7")	7170 (23' 6")	5400 (17' 9")	10320 (33' 10")
D	Hauteur d'attaque max.	10560 (34' 8")	10530 (34' 7")	10980 (36' 0")	11210 (36' 9")	10170 (33' 4")	13840 (45' 5")
E	Hauteur de déversement max.	7120 (23' 4")	7180 (23' 7")	7620 (25' 0")	7820 (25' 8")	6750 (22' 2")	10440 (34' 3")
F	Rayon de pivotement min.	5090 (16' 8")	4910 (16' 1")	4780 (15' 8")	4910 (16' 1")	4620 (15' 2")	5940 (19' 6")

R480LC-9

Charge avant = 0 Charge latérale ou

Flèche : 6,55 m (21' 6") / Balancier : 2,4 m (7' 10") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 9200 kg (20,280 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
												m (ft)
6.0 m	kg					*12480	*12480	*11020	9310	*9470	6570	9.15
(25.0 ft)	lb					*27510	*27510	*24290	20530	*20880	14480	(30.0)
4.5 m	kg			*18440	*18440	*13960	13040	11650	9010	*9440	5790	9.65
(20.0 ft)	lb			*40650	*40650	*30780	28750	25680	19860	*20810	12760	(31.7)
3.0 m	kg					*15580	12220	12420	8610	*9470	5410	9.86
(15.0 ft)	lb					*34350	26940	27380	18980	*20880	11930	(32.3)
1.5 m	kg					*16700	11550	13000	8240	*9510	5340	9.80
(5.0 ft)	lb					*36820	25460	28660	18170	*20970	11770	(32.2)
Au niveau de sol	kg			*22790	17330	*16900	11170	13090	8000	*9480	5590	9.47
	lb			*50240	38210	*37260	24630	28860	17640	*20900	12320	(31.1)
-1.5 m	kg	*25320	*25320	*20990	17370	*16060	11060	12360	7920	*9240	6280	8.83
(-5.0 ft)	lb	*55820	*55820	*46270	38290	*35410	24380	27250	17460	*20370	13850	(29.0)
-3.0 m	kg	*21780	*21780	*17910	17670	*13920	11190			*8390	7800	7.79
(-10.0 ft)	lb	*48020	*48020	*39480	38960	*30690	24670			*18500	17200	(25.6)
-4.5 m	kg			*12770	*12770
(-15.0 ft)	lb			*28150	*28150

Fliche : 7,06 m (23' 2") / Balancier : 2,4 m (7' 10") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 9200 kg (20,280 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

m (ft)

6.0 m

kg

*12000

*12000

*10370

9210

*8610

5730

9.75

(20.0 ft)

lb

*26460

*26460

*22860

20300

*18980

12630

(32.0)

4.5 m

kg

*13640

12660

*11150

8820

*8600

5100

10.21

(15.0 ft)

lb

*30070

27910

*24580

19440

*18960

11240

(33.5)

3.0 m

kg

*15310

11770

*12010

8370

*10080

6180

8630

4780

10.41

(10.0 ft)

lb

*33750

25950

*26480

18450

*22220

13620

19030

10540

(34.2)

1.5 m

kg

*16370

11110

*12650

7990

*10340

5980

8590

4720

10.36

(5.0 ft)

lb

*36090

24490

*27890

17610

*22800

13180

18940

10410

(34.0)

Au niveau de sol

kg

*16540

10780

*12830

7740

*10270

5850

*8720

4930

10.05

lb

*36460

23770

*28290

17060

*22640

12900

*19220

10870

(33.0)

-1.5 m

kg

*20270

16950

*15820

10710

*12360

7660

*8570

5470

9.46

(-5.0 ft)

lb

*44690

37370

*34880

23610

*27250

16890

*18890

12060

(31.0)

-3.0 m

kg

*20660

*20660

*17780

17250

*14130

10850

*10900

7770

*8040

6620

8.51

(-10.0 ft)

lb

*45550

*45550

*39200

38030

*31150

23920

*24030

17130

*17730

14590

(27.9)

-4.5 m

kg

*13800

*13800

*10900

*10900

*6360

*6360

7.04

(-15.0 ft)

lb

*30420

*30420

*24030

*24030

*14020

*14020

(23.1)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R480LC-9

Charge avant = 0 Charge latérale ou

Fliche : 7,06 m (23' 2") / Balancier : 2,9 m (9' 6") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 9200 kg (20,280 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée m (ft)

6.0 m

kg

*9720

9320

*7970

5290

10.17

(20.0 ft)

lb

*21430

20550

*17570

11660

(33.4)

4.5 m

kg

*17130

*17130

*12810

*12810

*10570

8900

*9230

6420

*8010

4720

10.62

(15.0 ft)

lb

*37770

*37770

*28240

*28240

*23300

19620

*20350

14150

*17660

10410

(34.8)

3.0 m

kg

*20840

18260

*14600

11920

*11520

8410

*9700

6170

8080

4430

10.80

(10.0 ft)

lb

*45940

40260

*32190

26280

*25400

18540

*21380

13600

17810

9770

(35.4)

1.5 m

kg

*22630

17010

*15920

11160

*12300

7970

*10090

5930

8030

4360

10.75

(5.0 ft)

lb

*49890

37500

*35100

24600

*27120

17570

*22240

13070

17700

9610

(35.3)

Au niveau de sol

kg

*22430

16650

*16410

10720

*12670

7670

*10200

5760

*8290

4520

10.46

lb

*49450

36710

*36180

23630

*27930

16910

*22490

12700

*18280

9960

(34.3)

-1.5 m

kg

*19830

*19830

*21180

16670

*16030

10560

*12460

7530

*8270

4970

9.89

(-5.0 ft)

lb

*43720

*43720

*46690

36750

*35340

23280

*27470

16600

*18230

10960

(32.4)

-3.0 m

kg

*24070

*24070

*18990

16910

*14720

10630

*11420

7570

*8000

5900

9.00

(-10.0 ft)

lb

*53070

*53070

*41870

37280

*32450

23440

*25180

16690

*17640

13010

(29.5)

-4.5 m

kg

*19160

*19160

*15510

*15510

*12130

10930

*7000

*7000

7.64

(-15.0 ft)

lb

*42240

*42240

*34190

*34190

*26740

24100

*15430

*15430

(25.1)

Flche : 7,06 m (23' 2") / Balancier : 3,38 m (11' 1") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 9200 kg (20,280 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

Capacité

Portée

m (ft)

6.0 m

kg

*9220

*9220

*8240

6740

*7490

4800

10.75

(20.0 ft)

lb

*20330

*20330

*18170

14860

*16510

10580

(35.3)

4.5 m

kg

*12140

*12140

*10130

9050

*8910

6530

*7530

4320

11.17

(15.0 ft)

lb

*26760

*26760

*22330

19950

*19640

14400

*16600

9520

(36.6)

3.0 m

kg

*19830

18930

*14060

12170

*11170

8540

*9450

6260

7470

4070

11.35

(10.0 ft)

lb

*43720

41730

*31000

26830

*24630

18830

*20830

13800

16470

8970

(37.2)

1.5 m

kg

*22320

17460

*15610

11360

*12080

8080

*9940

5990

7420

4010

11.30

(5.0 ft)

lb

*49210

38490

*34410

25040

*26630

17810

*21910

13210

16360

8840

(37.1)

Au niveau de sol

kg

*22800

16860

*16390

10850

*12610

7730

*10190

5790

7670

4140

11.02

lb

*50270

37170

*36130

23920

*27800

17040

*22470

12760

16910

9130

(36.2)

-1.5 m

kg

*18070

*18070

*21950

16730

*16290

10610

*12600

7550

*10010

5680

*7770

4500

10.49

(-5.0 ft)

lb

*39840

*39840

*48390

36880

*35910

23390

*27780

16640

*22070

12520

*17130

9920

(34.4)

-3.0 m

kg

*24350

*24350

*20080

16870

*15280

10820

*11850

7530

*7590

5240

9.66

(-10.0 ft)

lb

*53680

*53680

*44270

37190

*33690

23850

*26120

16600

*16730

11550

(31.7)

-4.5 m

kg

*22100

*22100

*16990

*16990

*13120

10820

*9890

7710

*6910

6720

8.43

(-15.0 ft)

lb

*48720

*48720

*37460

*37460

*28920

23850

*21800

17000

*15230

14820

(27.7)

-6.0 m

kg

*11930

*11930

*8900

*8900

(-20.0 ft)

lb

*26300

*26300

*19620

*19620

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R480LC-9

Charge avant = 0 Charge latérale ou

Fliche : 7,06 m (23' 2") / Balancier : 4,0 m (13' 1") / Godet : 2,15 m³ (2.81 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 9200 kg (20,280 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

4.5 m (15.0 ft)

6.0 m (20.0 ft)

7.5 m (25.0 ft)

9.0 m (30.0 ft)

10.5 m (35.0 ft)

Capacité

Portée m (ft)

6.0 m

kg

*7750

6810

*6780

4260

11.35

(20.0 ft)

lb

*17090

15010

*14950

9390

(37.2)

4.5 m

kg

*9300

9140

*8250

6560

*5010

4790

*6840

3840

11.75

(15.0 ft)

lb

*20500

20150

*18190

14460

*11050

10560

*15080

8470

(38.5)

3.0 m

kg

*17970

*17970

*13000

12370

*10430

8590

*8880

6250

*6710

4630

6790

3610

11.91

(10.0 ft)

lb

*39620

*39620

*28660

27270

*22990

18940

*19580

13780

*14790

10210

14970

7960

(39.1)

1.5 m

kg

*21130

17770

*14790

11450

*11470

8070

*9480

5940

*7610

4460

6730

3550

11.87

(5.0 ft)

lb

*46580

39180

*32610

25240

*25290

17790

*20900

13100

*16780

9830

14840

7830

(38.9)

Au niveau de sol

kg

*13120

*13120

*22460

16830

*15900

10800

*12200

7650

*9880

5680

*7180

4330

6920

3640

11.60

lb

*28920

*28920

*49520

37100

*35050

23810

*26900

16870

*21780

12520

*15830

9550

15260

8020

(38.1)

-1.5 m

kg

*17270

*17270

*22270

16480

*16180

10450

*12440

7390

*9940

5520

*7210

3930

11.11

(-5.0 ft)

lb

*38070

*38070

*49100

36330

*35670

23040

*27430

16290

*21910

12170

*15900

8660

(36.5)

-3.0 m

kg

*22170

*22170

*20930

16490

*15580

10350

*12030

7300

*9420

5480

*7150

4500

10.34

(-10.0 ft)

lb

*48880

*48880

*46140

36350

*34350

22820

*26520

16090

*20770

12080

*15760

9920

(33.9)

-4.5 m

kg

*25260

*25260

*18420

16750

*13970

10470

*10700

7390

*6800

5600

9.21

(-15.0 ft)

lb

*55690

*55690

*40610

36930

*30800

23080

*23590

16290

*14990

12350

(30.2)

-6.0 m

kg

*18790

*18790

*14270

*14270

*10820

*10820

*5580

*5580

7.55

(-20.0 ft)

lb

*41420

*41420

*31460

*31460

*23850

*23850

*12300

*12300

(24.8)

Fiche : 9,0 m (29' 6") / Balancier : 5,85 m (19' 2") / Godet : 1,38 m³ (1.80 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 10700 kg (23,590 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10.0 ft)

5.0 m (15.0 ft)

7.0 m (25.0 ft)

9.0 m (30.0 ft)

11.0 m (35.0 ft)

13.0 m (45.0 ft)

Capacité

Portée

10.0 m

kg

*4310

3590

13.54

(35.0 ft)

lb

*9500

7910

(44.4)

8.0 m

kg

*2660

*2660

*4240

2910

14.55

(25.0 ft)

lb

*5860

*5860

*9350

6420

(44.7)

6.0 m

kg

*5190

*5190

*4250

3640

*4230

2490

15.20

(20.0 ft)

lb

*11440

*11440

*9370

8020

*9330

5490

(49.9)

4.0 m

kg

*6800

*6800

*5710

4950

*4990

3450

*4270

2240

15.55

(15.0 ft)

lb

*14990

*14990

*12590

10910

*11000

7610

*9410

4940

(51.0)

2.0 m

kg

*16010

16000

*10420

9730

*7780

6520

*6260

4560

*5280

3230

*4320

2110

15.61

(5.0 ft)

lb

*35300

35270

*22970

21450

*17150

14370

*13800

10050

*11640

7120

*9520

4650

(51.2)

Au niveau de sol

kg

*16790

14290

*11730

8750

*8570

5940

*6720

4210

*5510

3020

*4390

2110

15.38

lb

*37020

31500

*25860

19290

*18890

13100

*14820

9280

*12150

6660

*9680

4650

(50.5)

-2.0 m

kg

*10920

*10920

*17330

13650

*12300

8170

*9000

5540

*6970

3950

*5550

2880

*4450

2250

14.87

(-5.0 ft)

lb

*24070

*24070

*38210

30090

*27120

18010

*19840

12210

*15370

8710

*12240

6350

*9810

4960

(48.8)

-4.0 m

kg

*14070

*14070

*17370

13550

*12100

7950

*8940

5340

*6850

3820

*4730

2830

*4450

2560

14.02

(-15.0 ft)

lb

*31020

*31020

*38290

29870

*26680

17530

*19710

11770

*15100

8420

*10430

6240

*9810

5640

(46.0)

-6.0 m

kg

*17730

*17730

*15490

13780

*11110

7980

*8260

5340

*6160

3850

*4320

3160

12.76

(-20.0 ft)

lb

*39090

*39090

*34150

30380

*24490

17590

*18210

11770

*13580

8490

*9520

6970

(41.9)

-8.0 m

kg

*17880

*17880

*12400

*12400

*9090

8270

*6620

5560

*3820

*3820

10.94

(-25.0 ft)

lb

*39420

*39420

*27340

*27340

*20040

18230

*14590

12260

*8420

*8420

(35.9)

-10.0 m

kg

*5220

*5220

(-35.0 ft)

lb

*11510

*11510

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre latérale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaude et froide

Compartiment de rangement & dendrier

Toit ouvrant transparent

Lecteur CD/MP3 avec entrée AUX

Système de téléphone mains libres avec chargeur USB

Pare-soileil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décélération automatique et de décélération

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la température

Commande de température entièrement automatique

Dégivrage

Système d'autodiagnostic

Aide au démarrage (chauffage (de grille) d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

Jauge de température du liquide de refroidissement du moteur

• Jauge de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge équipements
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicates

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Trois rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Quatre phares de travail avant, un à l'arrière

Signal sonore électrique

Batteries (2 x 12V x 200 AH)

Interrupteur principal de batterie

Net amovible pour nettoyer les radiateurs

Frein de rotation automatique

Désaération automatique de la conduite de carburant

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Accumulateur pour l'abaissement de l'équipement de travail

Châssis surbaissé sous capot

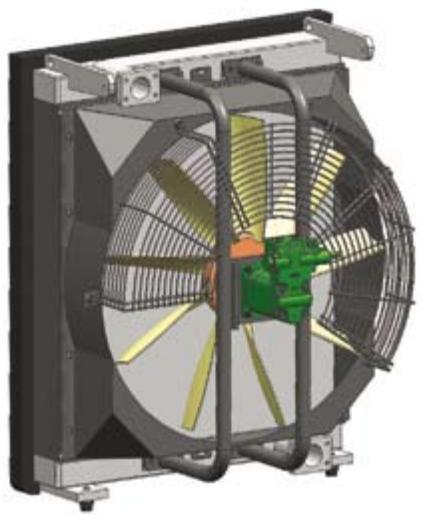

Ventilateur entraînée hydrauliquement

Alarme de translation

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'avertissement en cas de surcharge

Clapet de sécurité balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne preneuse, etc.)

Attacharapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Flèches

Flèche travaux lourds (7,06 m; 23' 2")

Flèche courte (6,55 m; 21' 6")

Commande automatique de la température

Climatiseur

Chauffage

Climatisation / chauffage manuel

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Toit ouvrant en acier plein

Éclairage de la cabine

Casquette pare-brise avant chenilles

Track shoes

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (750 mm; 30")

Patins à triple nervure (800 mm; 32")

Patins à triple nervure (900 mm; 36")

Patins à double nervure (600 mm; 24")

Patins à double nervure (700 mm; 28")

Protection intégrale du rail de guidage des chenilles

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Caméra de recul

Siege

Siège à suspension pneumatique régable

Siège chauffant à suspension pneumatique régable

Siège chauffant à suspension mécanique

Vanne de changement de mode (2 modes)

Filtre à air avec bain d'huile

Hi-mate (système de gestion à distance)

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les specifications internationales. Toutes les mesures faisant partie du système ISO (imperial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
