Type de produit	Excavatrice sur chenilles
Modèle	HYUNDAI R450LC-7A
Poids opérationnel	45 000 kg
Dimensions (L x l x H)	10 500 mm x 3 300 mm x 3 300 mm
Type de moteur	Moteur diesel à 6 cylindres
Puissance du moteur	276 kW (370 ch)
Capacité du godet	2,2 m³ à 3,0 m³
Profondeur de fouille	6 500 mm
Portée maximale	10 000 mm
Vitesse de déplacement	0 à 5,5 km/h
Système hydraulique	Système hydraulique à débit variable
Utilisation	Travaux de terrassement, construction, démolition
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces d'origine et pièces de rechange sur le marché
Sécurité	Équipements de sécurité conformes aux normes, protection contre les chutes
Garantie	Garantie constructeur de 12 mois ou 1 000 heures

FOIRE AUX QUESTIONS - R450LC-7A HYUNDAI

Quels types d'huile moteur peuvent être utilisés avec le Hyundai R450LC-7A ?

Il est recommandé d'utiliser de l'huile moteur conforme aux spécifications API CD ou équivalentes, avec une viscosité de 15W-40.

Comment vérifier le niveau de liquide de refroidissement ?

Le niveau de liquide de refroidissement peut être vérifié en consultant le réservoir de liquide de refroidissement lorsque le moteur est froid. Assurez-vous que le niveau est entre les repères 'min' et 'max'.

Que faire si l'excavatrice ne démarre pas ?

Vérifiez la batterie pour s'assurer qu'elle est chargée et en bon état. Assurez-vous également que le contact est en position 'on' et que le coupe-circuit n'est pas activé.

Comment entretenir les chenilles du Hyundai R450LC-7A ?

Il est important de vérifier régulièrement la tension des chenilles et de les nettoyer des débris. Un graissage régulier des rouleaux et des pignons est également conseillé.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du Hyundai R450LC-7A a une capacité d'environ 400 litres.

Comment résoudre un code d'erreur sur le tableau de bord ?

Consultez le manuel d'utilisateur pour savoir ce que signifie le code d'erreur. En général, il est conseillé d'arrêter la machine et de redémarrer pour voir si le code persiste. Si oui, contactez un centre de service agréé.

À quelle fréquence faut-il changer le filtre à huile ?

Le filtre à huile doit être changé tous les 500 heures de fonctionnement ou selon les recommandations du manuel d'entretien.

Comment régler la pression des pneus ?

Il est recommandé de vérifier la pression des pneus avec un manomètre lorsque les pneus sont froids. La pression doit être conforme aux spécifications indiquées dans le manuel d'utilisateur.

Que faire si l'hydraulique ne répond pas ?

Vérifiez le niveau d'huile hydraulique et assurez-vous qu'il est suffisant. Inspectez également les fuites et les connections. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI R450LC-7A HYUNDAI

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax 450LC-7A

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles usuelles.

Technologie de modélisation de cabine

Visibilité

• Une visibilité encore plus étendue, pour une'utilisation plus sure et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine.
• Le pare-brise et les vitres laterales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail comfortable

• Les leviers de commande et le siège sont régibles pour offrir un comfort maximal à l'opérateur.
• Le siège est entièrement régliable pour une position de travail optimale, réduisant lafatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une(Meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

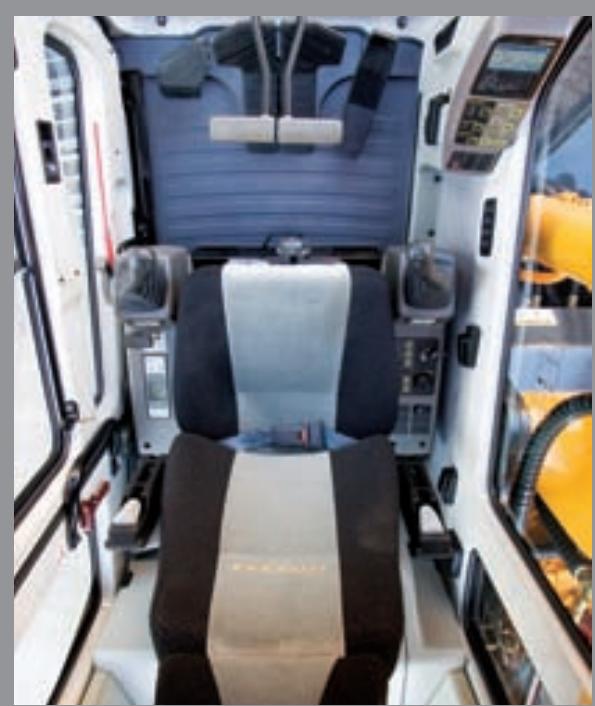

Conception peu bruyante

• La série 7A Robex a été concise pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit interieur et extérieur.
• Le niveau sonore dans la cabine a encore ete reduit en ameliorant les joints de porte de la cabine et du compartment moteur.
• Un compartment moteur isolé, complenant un isolant sonore, réduit également les bruits.

1 Cabine spacieuse etcomfortable
2 Toit ouvrant en acier

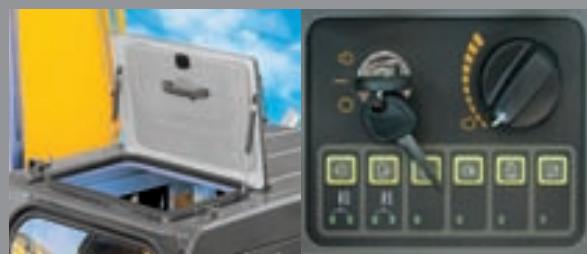

3 Contacteur d'allumage et interrupteur de régime moteur de type molette

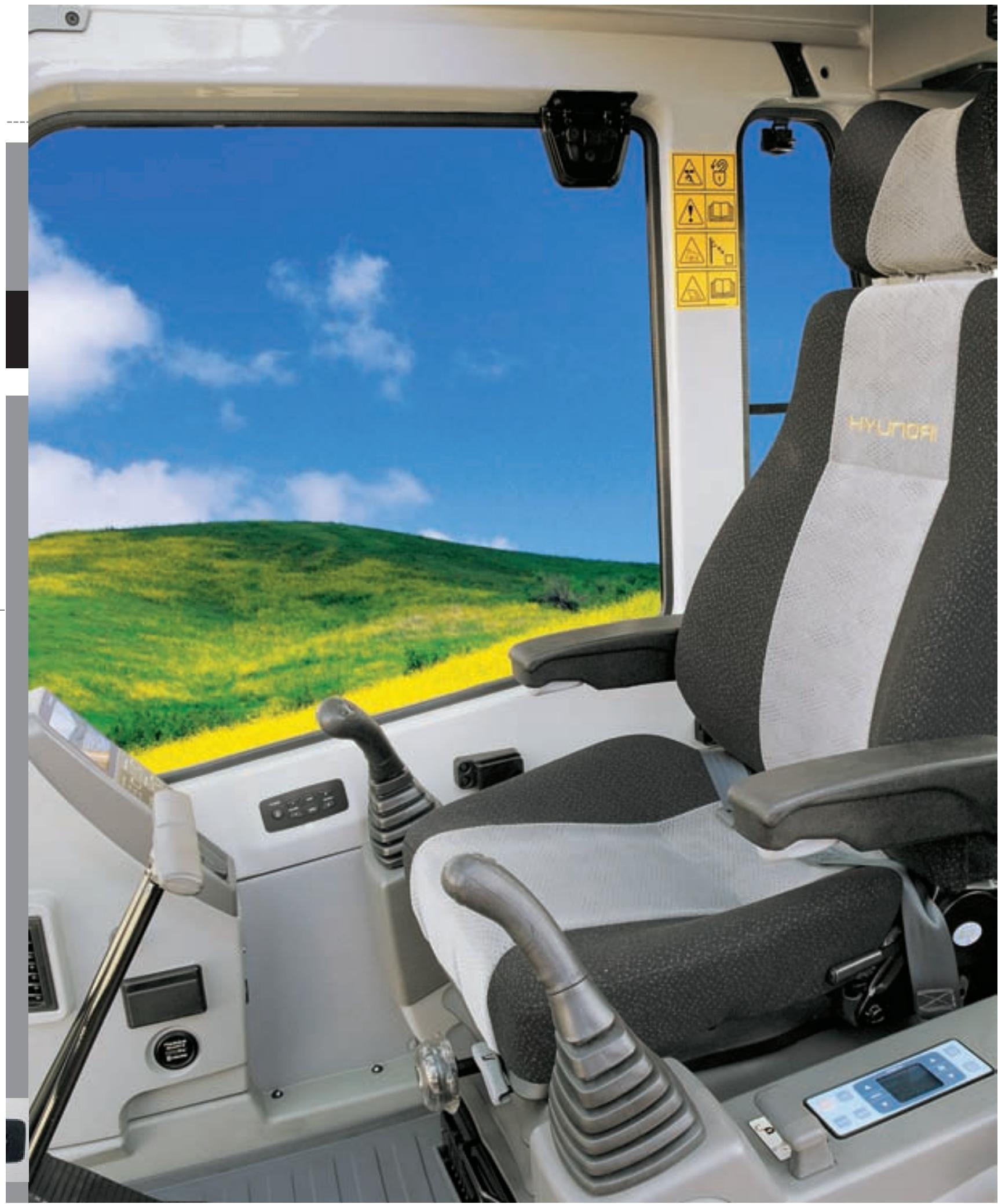

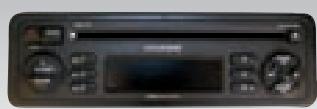

Commande Radio CD

Robex 450LC-7A

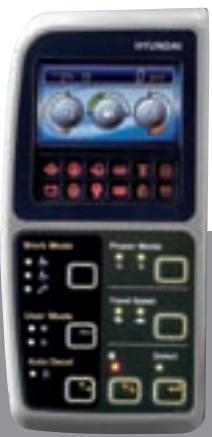

Affichage intelligent amélioré

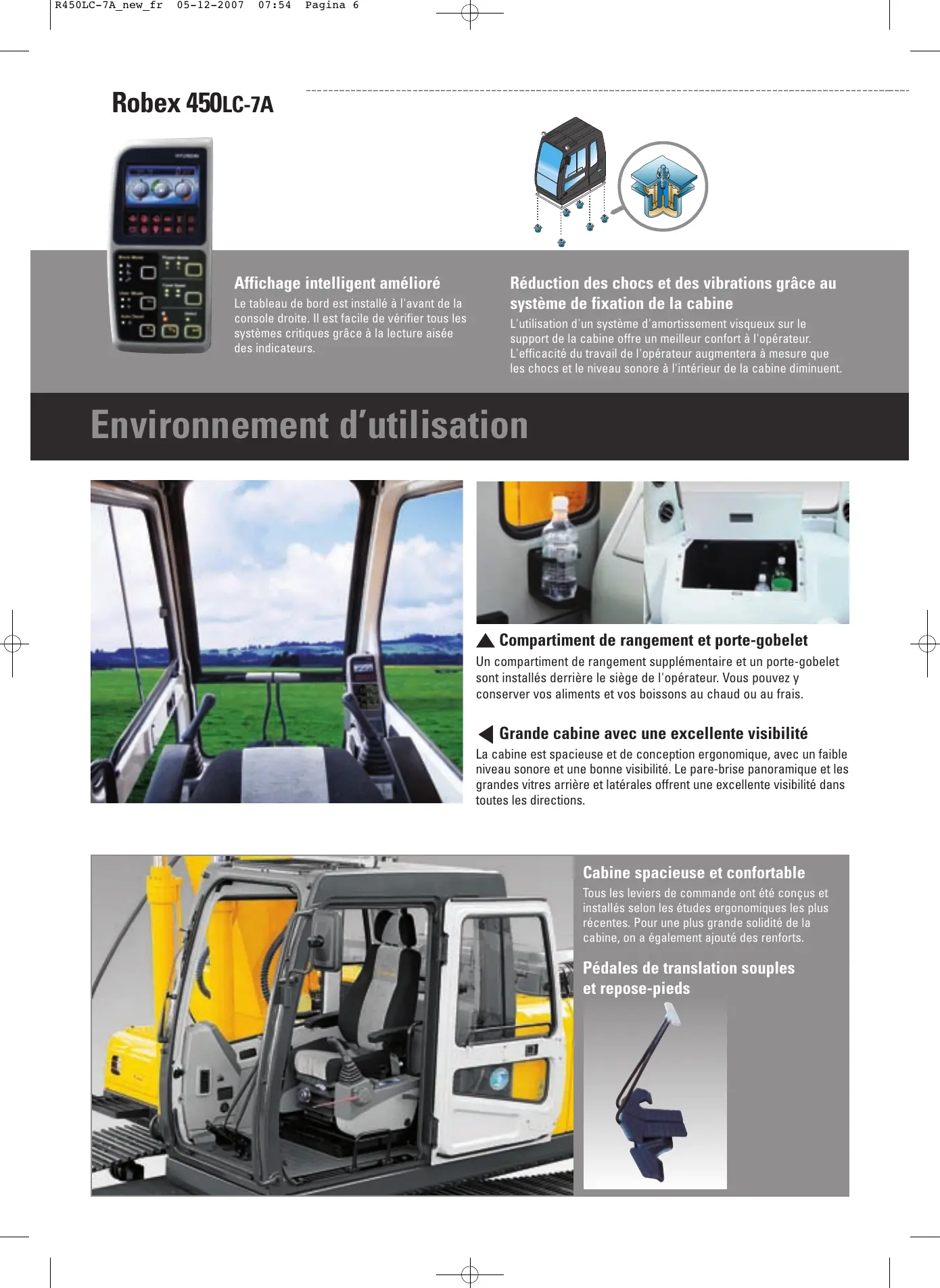

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

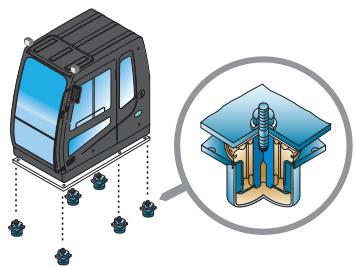

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur comport à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

Environnement d'utilisation

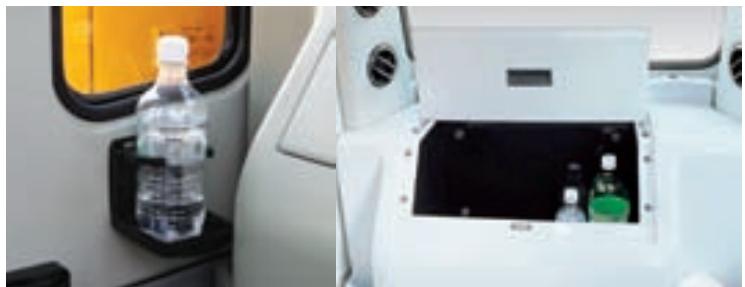

Compartiment de rangement et porte-gobelet

Un compartment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos alimentés et vos boissons au chaud ou au frais.

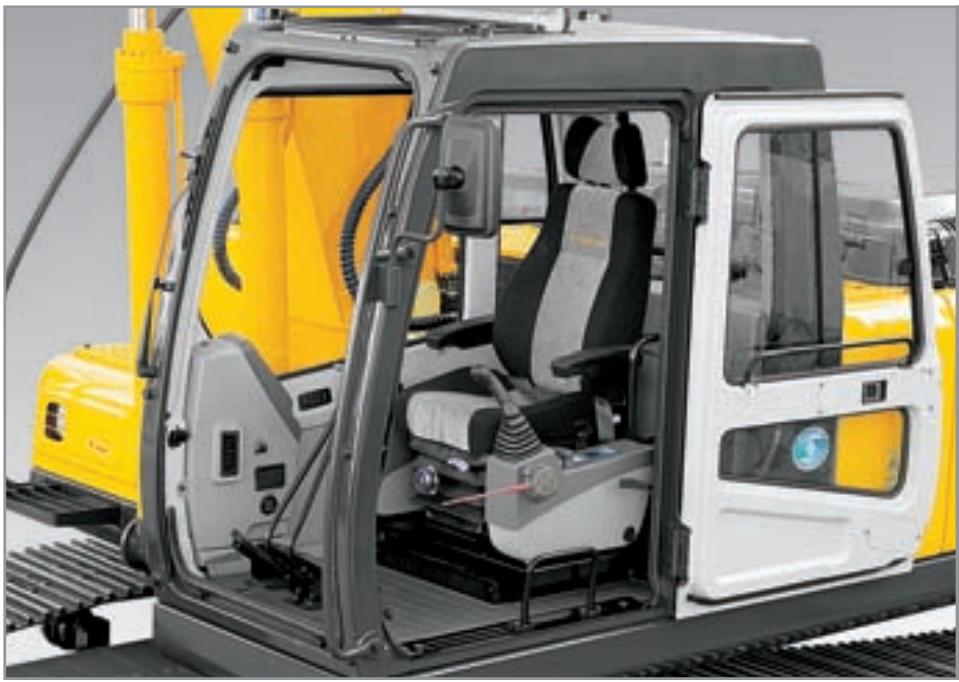

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicque et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et comfortable

Tous les leviers de commande ont ete concus et installés selon les études ergonomiques les plus recentes. Pour une plus grande solidite de la cabine, on a egalement ajoute des renforts.

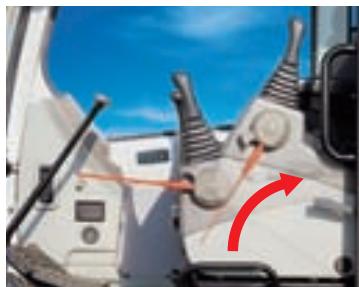

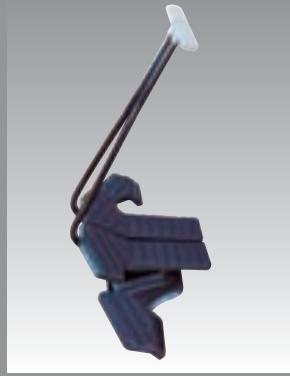

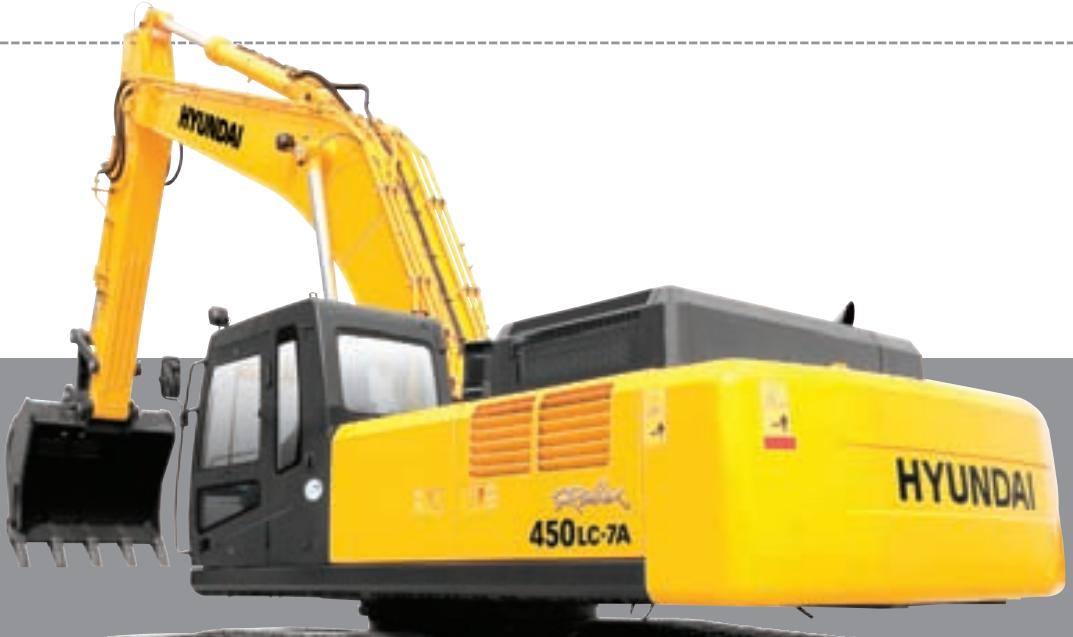

Pédales de translation souples et repose-pieds

Protection maximal

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle prévis ont été équipées de plusieurs commutateurs.

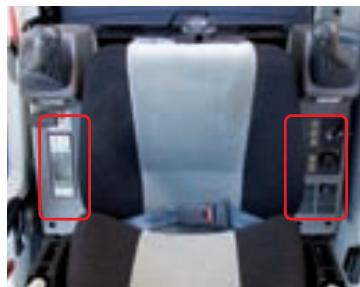

Gauge

• Augmentation de puissance
• Bouton-poussoir de décalération
  Option (2)
• Klaxon
• Option (3)

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la
vitre arriere

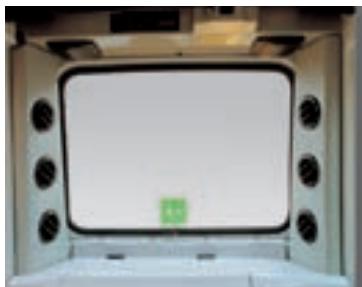

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

Essuie-glace relevable et Projecteurs sur la cabine

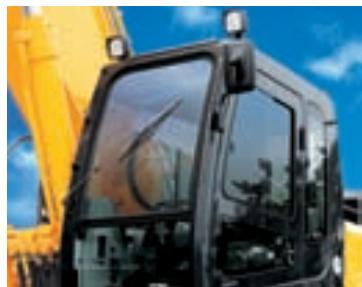

L'essuie-glace relevable a eté perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les meilleures conditions de travail dans un environnement agreable

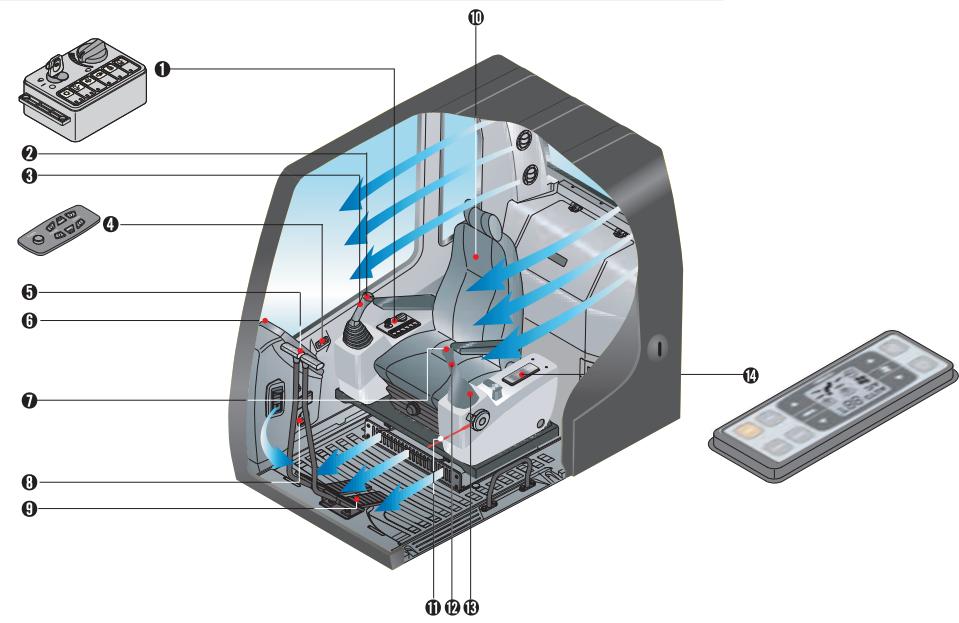

1 Panneau de commande centralisé
2 Klaxon
Option
4 Telecommande radio
Levier de déplacement
Groupe
7 Bouton de decélération
Compteur hora
9 Pedale de déplacement
10 Siège à suspension entièrement régable
10 Levier de sécurité
12 Bouton augmentation de puissance
13 Manette de commande
14 Climatisation et contrôleur de chauffage

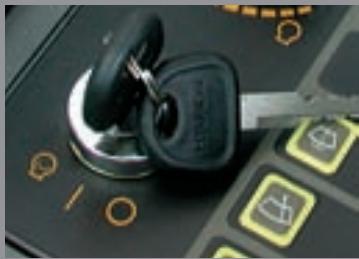

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démaré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le début de la pompe pour réchauffer le moteur plus efficacement.

Système hydraulique perfectionné

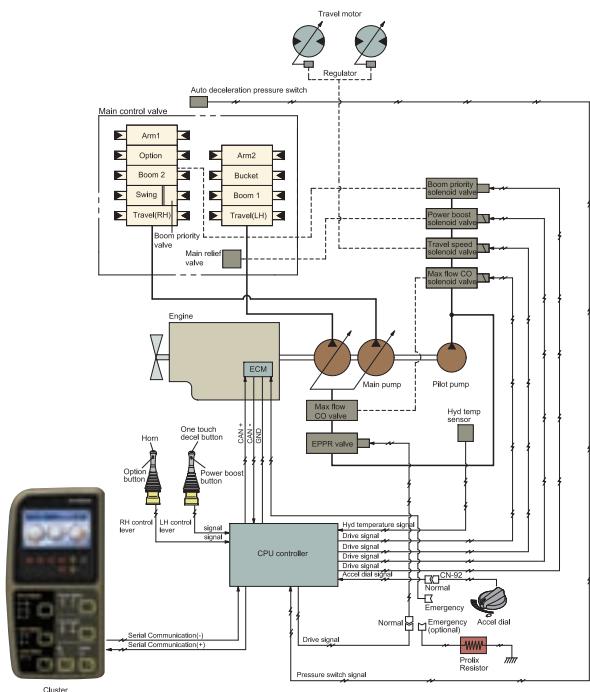

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization: optimisation de puissance assistée par ordinateur) maintain la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décalération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibités d'autodiagnostic, qui afficht des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

MODE PUISSANCE

Mode H: puissance elevée

Mode S: puissance standard

MODE DE TRAVAIL

Travaux durs

:Travaux generaux

: Marteau

MODE UTILISATEUR

Mode M: Puisance maximale

Mode U: Mémorisation des préférences de puissance

de I'utilisateur

Système de décelération automatique

Lorsque les commande ne sont pas sollicité pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accéléateur de réduire le régime du moteur à 1000 t/min. Cela diminue la

consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit max.

Pour des commandes précises et des travaux de finition, le système de coupure de début max réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électricque et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appeareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournir à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnostique rapide en cas de panne.

Système de bouton-poussoir de décalération

Lorsque vous appuyez sur le bouton-pousoir de décalération, le dispositif de contrôle CPU commande l'actionneur d'accelération pour réduire le régime du moteur à 950 t/min. Et lorsque vous appuyez à nouveau sur le bouton-pousoir de décalération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, Le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de regénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maitrise de la translation à l'aide de dispositif de réduction des chocs.

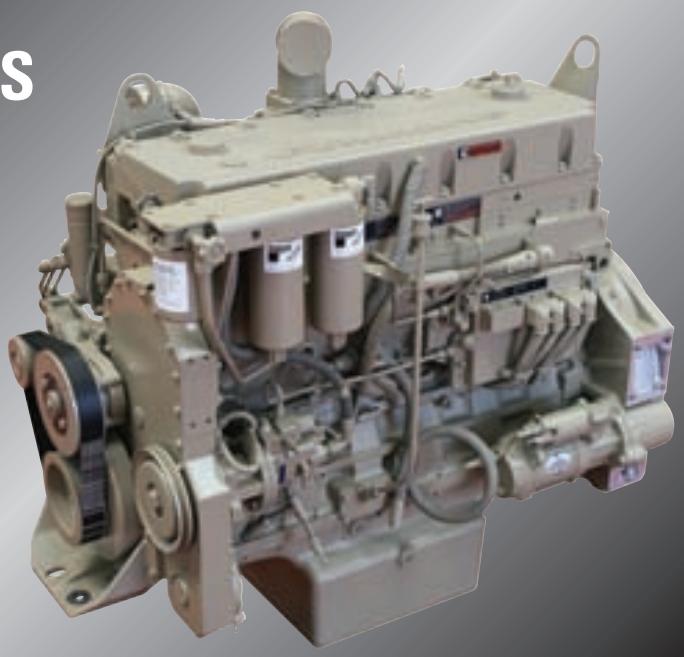

Moteur CUMMINS QSM11

Le moteur six cylindres à turbocompresseur et refroidi par air est concu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

Définir la norme d'une puissance propre et efficace

Le QSM utilise des commandes électroniques avances pour satisfaire aux normes d'émission les plus strictes sans aucun compromis. Excérente efficacité au niveau du carburant, durabilité, suture de fonctionnement et un rapport puissance poids le plus élevé de sa catégorie sont toujours des qualités caractéristiques de ce moteur. Il est plus calme et plus silencieux que jamais.

Le moteur QSM est livré avec un module de commande électronique (Electronic Control Module, ECM). Gréace aux données des capteurs situés dans le moteur, il régit le timing et le dosage du carburant. Le carburant est injecté dans les cylindres à l'aide de la technologie double impulsion de Cummins. Cette méthode d'injection permet de réduire les niveaux sonores et d'augmenter la réaction mais aussi d'améliorer l'efficacité au niveau du carburant.

Performances supérieures

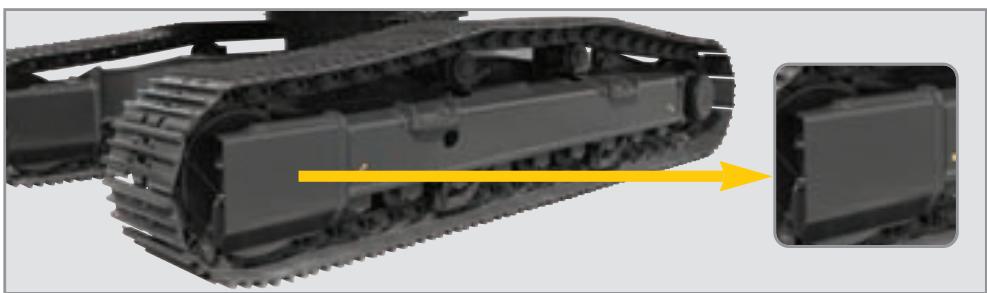

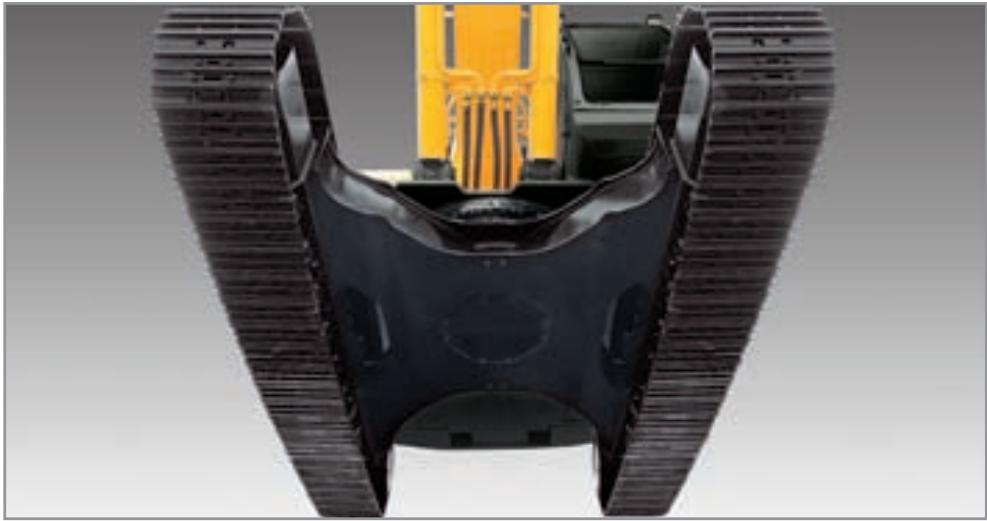

Chassis inférieur stable et solide

Le chassis renforcé de forme tubulaire est entièrement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugieux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert ajustat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soude pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles Maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet: option)

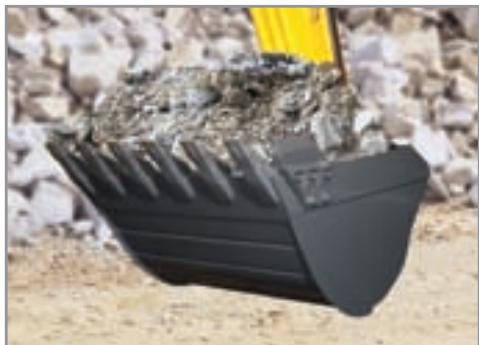

Godetarticulationdegodertrenforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

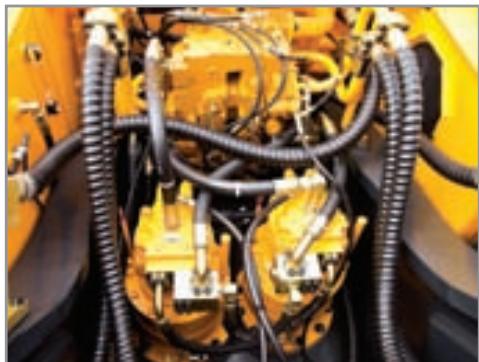

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coups.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

Fiabilité et maintenance

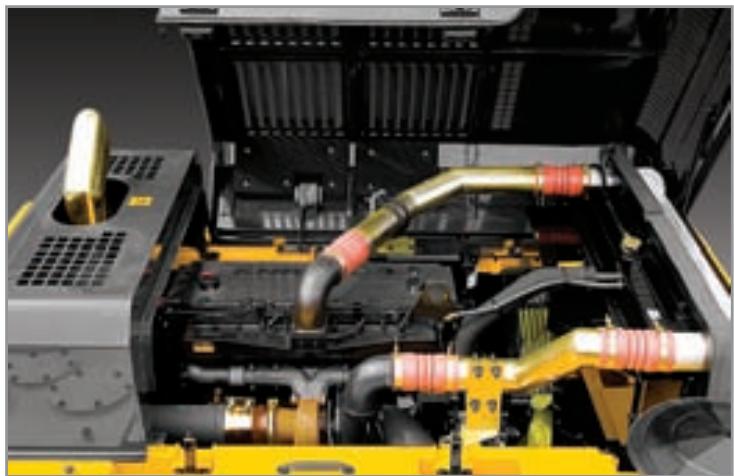

Capot létal à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilité l'entretien et les réparations.

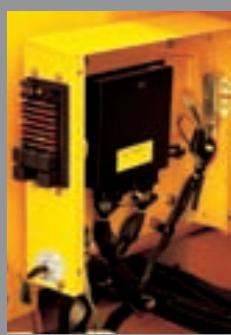

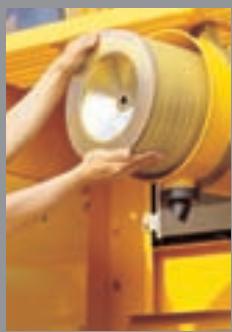

Composants moteur facies à entretenir

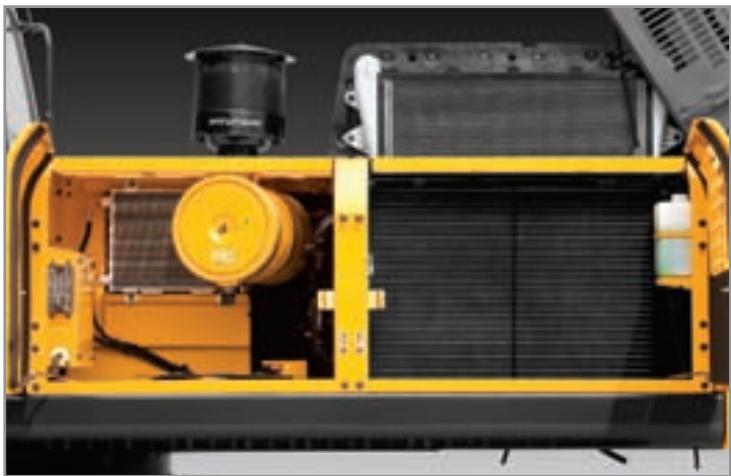

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optimale et immediate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électric et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

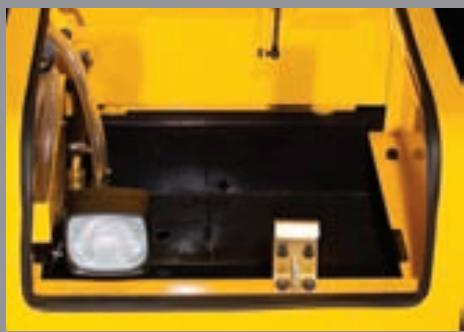

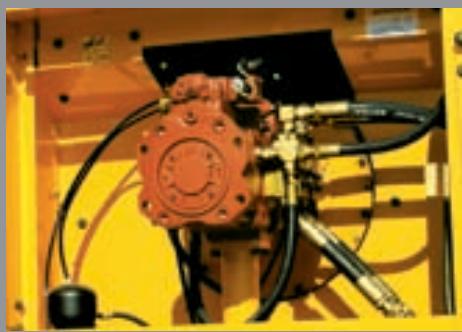

Pompe hydraulique très efficace

La capacité de sortie de la pompe a ete augmentee.

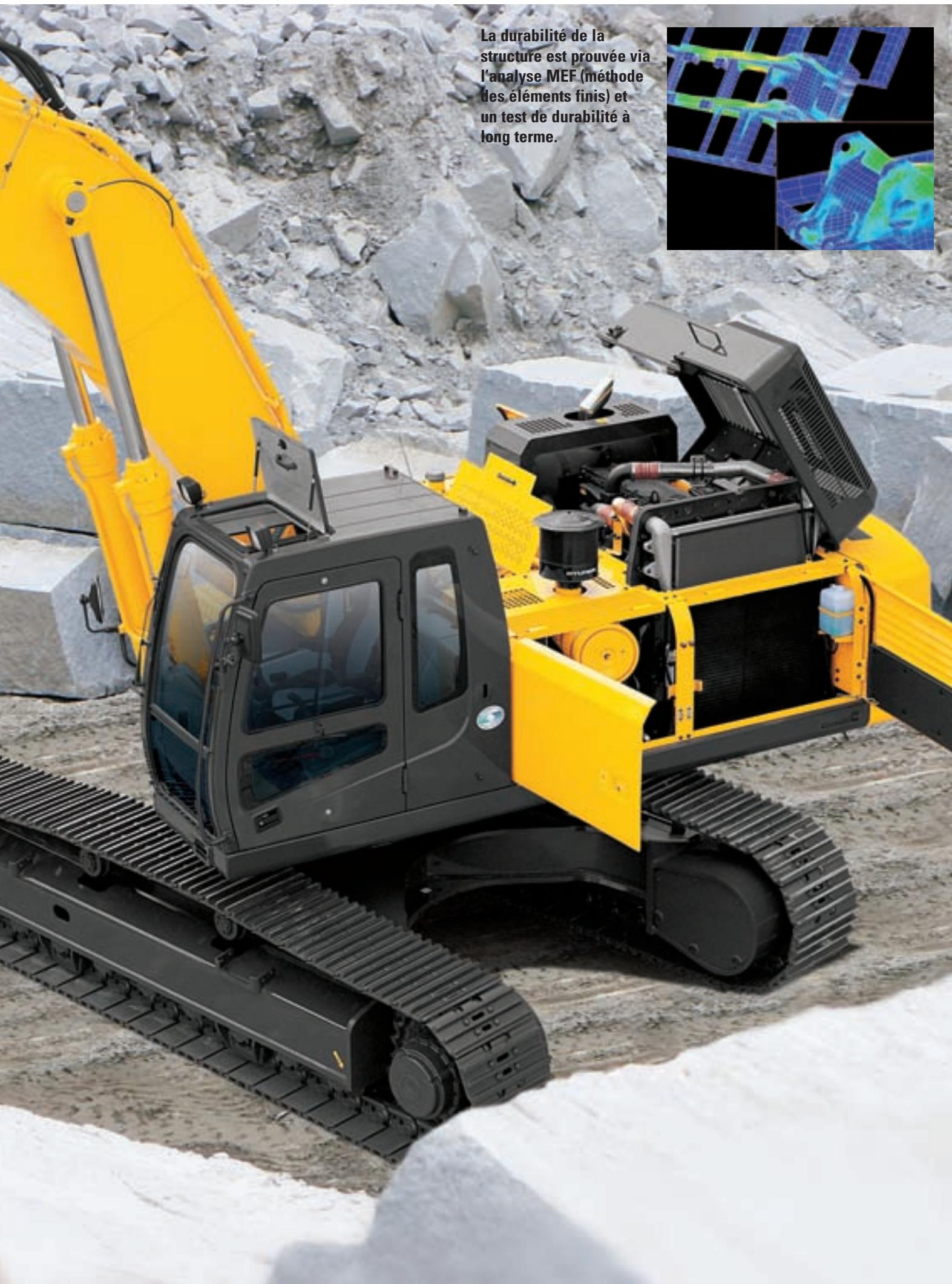

Grand coffre à outils constituent un espace de rangement supplémentaire

Spcifications

Moteur

Modèle			Cummins QSM11
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant
SAE	J1995 (brute)	kW (CV)	266 (357) / 1900 tspm
	J1349 (nette)		239 (321) / 1900 tspm
DIN	6271/1 (brute)	kW (CV)	266 (362) / 1900 tspm
	6271/1 (nette)		239 (239) / 1900 tspm
Couple max.		Nm (lbf.ft)	1706 Nm (1234 lbf.ft) / 1400 tspm
Alésage x course		mm (in)	125 (4.92) x 147(5.79)
Cylindrée		cc (in³)	10800 (659)
Batteries			2 x 12 V x 200 AH
Démarreur			24 V - 7,2 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit nominal (à 1800 ppm)	2 x 380 €/min (100.4 US gpm / 83.6 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompe à capteur transversal et économiqueisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	33,8 MPa (4910 psi)
Augmentation de puissance (fiche, balancier, godet)	35,3 MPa (5120 psi)
Circuit de rotation	26,0 MPa (3770 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche: 2-170 x 120 x 1570 mm (6.7" x 4.7" x 61.8")
	Balancier: 1-185 x 125 x 1820 mm (7.3" x 4.9" x 71.7")
	Godet: 1-160 x 110 x 1370 mm (6.3" x 4.3" x 53.9")

Entrainements et freins

Controle

Méthode de direction	Entertrement hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	385 kN (84,800 lbf)
Vitesse de translation max. (élevée) / (basse)	5,0 km/h / 3,2 km/h
Aptitude en cote	35° (70 %)
Frein de stationnement	Humide, multi-disque

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauge): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accéléateur
Feux	Deuxieux installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,0 tpm

Contenances du liquide de refroidissement et des lubrifiants

Train de roulement

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	610	161.2	134.2
Liquide de refroidissement du moteur	50,0	13.2	11.0
Huile moteur	37,9	10.0	8.3
Dispositif de rotation (chaque coté)	5,0	1.3	1.1
Réduction finale (chaque coté)	5,0	1.3	1.1
Circuit hydraulique (réservoir compris)	380	100.4	83.6
Réservoir hydraulique	250	66.1	55.0

Le chassis central en X est intégralement soude avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubriées, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaine de chenille avec patins à triple nervure.

Poids en ordre de marche (approximatif)

Description	R450LC-7A	R450-7A
Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	53	49
Nombre de galets supérieurs de chaque coté	2	2
Nombre de galets inférieurs de chaque coté	9	7
Nombre de guides de chenille de chaque coté	2	2

Le poids en ordre de marche, incluant flèche de 7060 mm, balancier de 3380 mm, godet rétro-arrière de 2,15 m³, lubricant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.

Poids du composant principal

Structure supérieure	8710 kg (19,200 lb)
Contrepoids	9200 kg (20,280 lb)
Flèche (avec vérin de balancier)	3910 kg (3,910 lb)

Poids en ordre de marche

Modèle	Patins Triple nervure Mm (in)	Poids en ordre de marche Kg (lb)	Pression au sol MPa (psi)
R450LC-7A	※ 600 (24)	45200 (99,700)	0,077	(11.09)
	700 (28)	45700 (100,800)	0,067	(9.67)
	750 (30)	46000 (101,400)	0,063	(9.10)
	800 (32)	46300 (102,100)	0,059	(8.53)
	900 (36)	46800 (103,200)	0,053	(7.68)
R450-7A	600 (24)	43800 (96,600)	0,082	(11.80)

※ Equipement standard

Accessoire de pelle rétrocaveuse

Godets

Profil SAE ^3 (^3)

1,38 (1.80)

1,65 (2.16)
1,84 (2.41)
※2,15(2.81)

2,56 (3.35)

2,79 (3.65)
3,03 (3.96)

2,20 (2.88)
1,80 (2.35)
2,43 (3.18)
2,20 (2.88)
3,20 (4.19)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg (lb)	Recommendation mm(ft.in)
					Flèche	7060 (23' 2")					6550 (21' 6")	9000 (29' 6")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2400 (7' 10")	2900 (9' 6")	※3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	2400 (4' 10")	5850 (19' 2")
1,38 (1.80)	1,20 (1.57)	1100 (43.3)	1250 (49.2)	1360 (3000)	●	●	●	●	■	●	●	▲
1,65 (2.16)	1,44 (1.88)	1350 (53.1)	1500 (59.1)	1550 (3420)	●	●	●	■	▲	●	●	▲
1,84 (2.41)	1,60 (2.09)	1420 (55.9)	1570 (61.8)	1590 (3510)	●	●	■	■	▲	●	●	-
※2,15 (2.81)	1,85 (2.40)	1610 (63.4)	1760 (69.3)	1740 (3840)	●	●	■	▲	▲	●	●	-
2,56 (3.35)	2,20 (2.90)	1870 (73.6)	2020 (79.5)	1970 (4340)	■	▲	▲	▲	-	■	-	-
2,79 (3.65)	2,40 (3.14)	2020 (79.5)	2170 (85.4)	2100 (4630)	▲	▲	▲	-	-	■	-	-
3,03 (3.96)	2,60 (3.40)	2170 (85.4)	2320 (91.3)	2140 (4720)	-	-	-	-	-	▲	-	-
■2,20 (2.88)	1,80 (2.35)	1810 (71.3)	-	2160 (4760)	●	●	■	▲	▲	●	●	-
●1,80 (2.35)	1,50 (1.96)	1560 (61.4)	-	2090 (4610)	●	●	■	▲	▲	●	●	-
●2,20 (2.88)	1,80 (2.35)	1810 (71.3)	-	2255 (4970)	■	■	▲	▲	▲	●	●	-
●2,43 (3.18)	2,10 (2.75)	1860 (73.2)	-	2330 (5140)	■	▲	▲	-	-	■	-	-
●3,20 (4.19)	2,80 (3.66)	2080 (81.9)	-	2790 (6150)	-	-	-	-	-	▲	-	-

※ : Godet pelle rétrocaveuse standard
:Travaux lourds
:Godetàroches-travauxlourds

: D'application pour des matériaux d'une densité 2000~kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1600kg / m^3 ou moins

: D'application pour des matériaux d'une densité 1100~kg / m^3 ou moins

Accessoire de pelle rétrocaveuse

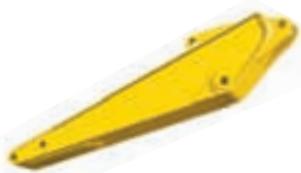

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Des flèches de 7060 mm (23 ' 2") 6550 mm (21' 6") 9000 mm (29' 6") et des balanciers de 2400 mm (7' 10") 2900 mm (9' 6") 3380 mm (11' 1") 4000 mm (13' 1") 4500 mm (14' 9") 5850 mm (19' 2") sont disponibles. Les godets Hyundai sont en acier à faible tension et entièrement soudés.

2400mm(7^10^ )
2900 mm (9' 6")

※3380mm(11'1")

4000 mm (13' 1")
4500mm (14^9^ )

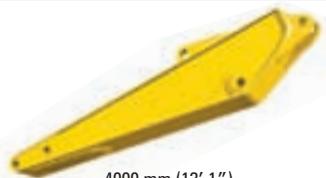

5850 mm (19' 2")

Force d'excavation

Bras	Longueur	mm(ft.in)	2400 (7' 10")	2900 (9' 6")	* 3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	Remarque
	Poids	kg(lb)	2070 (4,560)	2230 (4,920)	2100 (4,630)	2370 (5,220)	2550 (5,620)
Force d'excavation du godet	SAE	kN	223,6 [243.9]	223,6 [243.9]	223,6 [243.9]	223,6 [243.9]	223,6 [243.9]	[ ]: Augmentation de puissance
		kgf	22800 [24,870]	22800 [24,870]	22800 [24,870]	22800 [24,870]	22800 [24,870]
		lbf	50270 [54,840]	50270 [54,840]	50270 [54,840]	50270 [54,840]	50270 [54,840]
	ISO	kN	256,0 [279.2]	256,0 [279.2]	256,0 [279.2]	256,0 [279.2]	256,0 [279.2]
		kgf	26100 [28,470]	26100 [28,470]	26100 [28,470]	26100 [28,470]	26100 [28,470]
		lbf	57540 [62,770]	57540 [62,770]	57540 [62,770]	57540 [62,770]	57540 [62,770]
Force d'excavation du bras	SAE	kN	265,8 [289.9]	215,7 [235.4]	180,4 [196.8]	163,8 [178.7]	153,0 [166.9]
		kgf	27100 [29,560]	22000 [24,000]	18400 [20,070]	16700 [18,220]	15600 [17,020]
		lbf	59750 [65,180]	48500 [52,910]	40570 [44,260]	36820 [40,170]	34390 [37,520]
	ISO	kN	278,5 [303.8]	225,6 [246.1]	187,3 [204.3]	169,7 [185.1]	157,9 [172.2]
		kgf	28400 [30,980]	23000 [25,090]	19100 [20,840]	17300 [18,870]	16100 [17,560]
		lbf	62610 [68,300]	50710 [55,320]	42110 [45,940]	38,140 [41,610]	35490 [38,720]

Dimensions et Rayons d'action

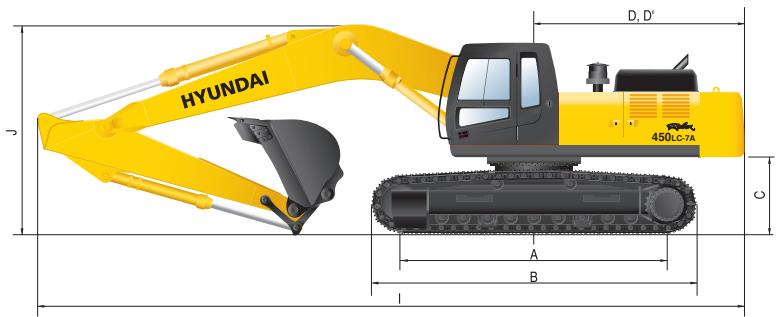

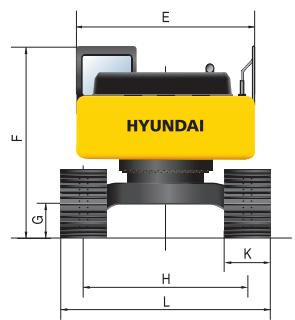

Dimensions

mm (ft·in)

Description		R450LC-7A	R450-7A
A	Empattoment	4470 (14 ' 8")	4040 (13 ' 3")
B	Longueur hors tout de l'excavatrice	5462 (17 ' 11")	5032 (16 ' 6")
C	Garde au sol du contrepoids	1340 (4 ' 5")
D	Rayon de rotation à l'arrière	3720 (12 ' 2")
D'	Longueur de l'extrémité arrière	3665 (12 ' 0")
E	Largeur hors tout de la structure supérieure	2980 (9 ' 9")
F	Hauteur hors tout de la cabine	3250 (10 ' 8")
G	Garde au sol min.	555 (1' 10")
H	Voie	2740 (9 ' 0")

mm (ft·in)

	Longueur flèche※ 7060 (23' 2")						6550 (21' 6")	9000 (29' 6")
	Longueur du balancier	2400 (7'10")	2900 (9'6")	※ 3380 (11'1")	4000 (13'1")	4500 (14'9")	2400 (7' 10")	5850 (19' 2")
I	Longueur hors tout	12230 (40'1")	12160 (39'11")	12000 (39'4")	11970 (39'3")	11910 (39'1")	11730 (38' 6")	13690 (44' 11")
J	Hauteur hors tout de la flèche	3820 (12'6")	3750 (12'4")	3600 (11'10")	4040 (13'3")	4490 (14'9")	4020 (13' 2")	5200 (17' 1")

K	Largeur patin de chenille	※ 600 (24")	700 (28")	750 (30")	800 (32")	900 (36")
L	Largeur hors tout	3340 (10' 11")	3440 (11' 3")	3490 (11' 5")	3540 (11' 7")	3640 (11' 11")

※ Equipement standard

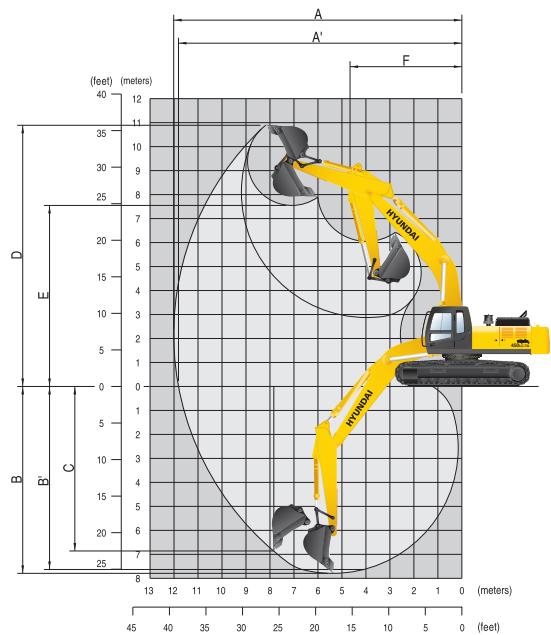

Rayons d'action

mm (ft·in)

	Longueur flèche	※ 7060(23 ' 2")					6550(21 ' 6")	9000(29 ' 6")
	Longueur du balancier	2400 (7'10")	2900 (9'6")	※ 3380 (11'1")	4000 (13'1")	4500 (14' 9")	2400 (7' 10")	5850 (19' 2")
A	Portée d'attaque max.	11160 (36'7")	11550 (37'11")	12100 (39'8")	12660 (41'6")	13150 (43' 2")	10610 (34' 10")	16350 (53' 8")
A'	Portée d'attaque max. au sol	10940 (35'11")	11340 (37'2")	11900 (39'1")	12470 (40'11")	12960 (42' 6")	10370 (34' 0")	16200 (53' 2")
B	Profondeur d'attaque max.	6810 (22'4")	7310 (23'12")	7790 (25'7")	8410 (27'7")	8910 (29' 3")	6330 (20' 9")	11560 (37' 11")
B'	Profondeur d'attaque max. (niveau 8')	6620 (21'9")	7140 (23'5")	7640 (25'1")	8280 (27'2")	8790 (28' 10")	6150 (20' 2")	11460 (37' 7")
C	Profondeur d'attaque max. pour murs verticaux	5990 (19'8")	5850 (19'2")	6560 (21'6")	7290 (23'11")	7690 (25' 3")	5430 (17' 10")	10320 (33' 10")
D	Hauteur d'attaque max.	10600 (34'9")	10550 (34' 7")	11030 (36'2")	11250 (36'11")	11500 (37' 9")	10210 (33' 6")	13840 (45' 5")
E	Hauteur de déversement max.	7190 (23'7")	7240 (23'9")	7660 (25'2")	7880 (25'10")	8120 (26' 8")	6810 (22' 4")	10440 (34' 3")
F	Rayon de rotation min.	5090 (16'8")	4900 (16'1")	4780 (15'8")	4830 (15'10")	4870 (15' 12")	4640 (15' 3")	5940 (19' 6")

※ Equipement standard

Capacités de levage

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le coté ou 360 degrés

• Flèche: 6,55 m · Balancier: 2,40 m · Godet: 2,15 m³ profil SAE · Patin: 600 mm triple nervure & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		Capacité		Portée
												m (ft)
6.0m	kg					*12650	*12650	*11210	8690	*9660	6120	9,15
20.0ft	lb					*27890	*27890	*24710	19160	*21300	13490	(30.3)
4.5m	kg			*18690	*18690	*14180	12170	*11850	8400	9470	5390	9,65
15.0ft	lb			*41200	*41200	*31260	26830	*26120	18520	20880	11880	(31.7)
3.0m	kg					*15840	11400	*12650	8020	8970	5040	9,86
10.0ft	lb					*34920	25130	*27890	17680	19780	11110	(32.3)
1.5m	kg					*16990	10770	*13250	7680	8930	4970	9,80
5.0ft	lb					*37460	23740	*29210	16930	19690	10960	(32.2)
Niveau du sol	kg			*23200	16210	*17220	10420	*13350	7450	9370	5210	9,47
	lb			*51150	35740	*37960	22970	*29430	16420	20660	11490	(31.1)
-1.5m	kg	*25480	*25480	*21390	16250	*16370	10320	*12620	7380	*9480	5860	8,83
-5.0ft	lb	*56170	*56170	*47160	35830	*36090	22750	*27820	16270	*20900	12920	(29.0)
-3.0m	kg	*22320	*22320	*18300	16520	*14220	10450			*8650	7280	7,80
-10.0ft	lb	*49210	*49210	*40340	36420	*31350	23040			*19070	16050	(25.6)
-4.5m	kg			*13110	*13110
-15.0ft	lb			*28900	*28900

• Flèche: 7,06 m - Balancier: 2,40 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
														m (ft)
6.0m	kg					*12160	*12160	*10540	8580			*8790	5320	9.75
20.0ft	lb					*26810	*26810	*23240	18920			*19380	11730	(32.0)
4.5m	kg					*13850	11800	*11340	8200			8460	4730	10.21
15.0ft	lb					*30530	26010	*25000	18080			18650	10430	(33.5)
3.0m	kg					*15560	10960	*12220	7780	10250	5730	8050	4430	10.41
10.0ft	lb					*34300	24160	*26940	17150	22600	12630	17550	9770	(34.2)
1.5m	kg					*16660	10340	*12880	7420	10040	5540	8020	4380	10.36
5.0ft	lb					*36730	22800	*28400	16360	22130	12210	17680	9660	(34.0)
Niveau du sol	kg					*16840	10030	*13080	7190			8370	4570	10.05
	lb					*37130	22110	*28840	15850			18450	10080	(33.0)
-1.5m	kg			*20660	15820	*16130	9970	*12610	7110			*8800	5080	9.46
-5.0ft	lb			*45550	45550	*35560	21980	*27800	15670			*19400	11200	(31.0)
-3.0m	kg	*21190	*21190	*18150	18150	*14430	10110	*11140	7220			*8270	6160	8.51
-10.0ft	lb	*46720	*46720	*40010	40010	*31810	22290	*24560	15920			*18230	13580	(27.9)
-4.5m	kg			*14140	*14140	*11160	10480					*6610	*6610	7.04
-15.0ft	lb			*31170	*31170	*24600	23100					*14570	*14570	(23.1)

• Flèche: 7,06 m - Balancier: 2,90 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nerve & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
														m (ft)
6.0m	kg							*9890	8690			*8170	4920	10.17
20.0ft	lb							*21800	19160			*18010	10850	(33.4)
4.5m	kg			*17370	*17370	*13010	12000	*10760	8280	*9430	5970	7920	4380	10.62
15.0ft	lb			*38290	*38290	*28680	26460	*23720	18250	*20790	13160	17460	9660	(34.8)
3.0m	kg			*21190	17040	*14850	11110	*17400	7820	*9910	5730	7540	4110	10.80
10.0ft	lb			*46720	37570	*32740	24490	*25880	17240	*21850	12630	16620	9060	(35.4)
1.5m	kg			*22600	15880	*16210	10390	*12540	7410	10010	5500	7490	4040	10.75
5.0ft	lb			*49820	35010	*35740	22910	*27650	16340	22070	12130	16510	8910	(35.3)
Niveau du sol	kg			*22850	15550	*16730	9980	*12930	7120	9830	5340	7780	4190	10.46
	lb			*50380	34280	*36880	22000	*28510	15700	21670	11770	17150	9240	(34.3)
-1.5m	kg	*19300	*19300	*21590	15570	*16350	9840	*12720	6990			*8500	4610	9.89
-5.0ft	lb	*42550	*42550	*47600	34330	*36050	21690	*28040	15410			*18740	10190	(32.4)
-3.0m	kg	*24620	*24620	*19390	15790	*15030	9900	*11680	6030			*8240	5490	9.00
-10.0ft	lb	*54280	*54280	*42750	34810	*33140	21830	*25750	15500			*18170	12100	(29.5)
-4.5m	kg	*19660	*19660	*15870	*15870	*12420	10190					*7260	7260	7.65
-15.0ft	lb	*43340	*43340	*34990	*34990	*27380	22470					*16010	16010	(25.1)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de
basculément lorsqu'el'engin setraceuun sol som ferme et horizontal ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitee par la capacite hydraulique

Capacités de levage

Capacités de levage

Rendement vers I'avant

Capacité nominale sur le coté ou 360 degrés

• Flèche: 7,06 m · Balancier: 3,38 m · Godet: 2,15 m³ profil SAE · Patin: 600 mm triple nerve & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
														m (ft)
6.0m	kg							*9410	8880	*7440	6310	*7720	4480	10.76
20.0ft	lb							*20750	19580	*16400	13910	*17020	9880	(35.3)
4.5m	kg					*12360	12300	*10350	8470	*9130	6110	7310	4030	11.18
15.0ft	lb					*27250	27120	*22820	18670	*20130	13470	16120	8880	(36.7)
3.0m	kg			*20190	17790	*14350	11420	*11430	8000	*9700	5860	6990	3800	11.35
10.0ft	lb			*44510	39220	*31640	25180	*25200	17640	*21380	12920	15410	8380	(37.2)
1.5m	kg			*22780	16430	*15960	10670	*12370	7570	10120	5610	6950	3740	11.30
5.0ft	lb			*50220	36220	*35190	23520	*27270	16690	22310	12370	15320	8250	(37.1)
Niveau du sol	kg	*11960	*11960	*23320	15860	*16780	10190	12940	7250	9900	5420	7180	3870	11.03
	lb	*26370	*26370	*51410	34970	*36990	22470	28530	15980	21830	11950	15830	8530	(36.2)
-1.5m	kg	*17460	*17460	*22500	15740	*16700	9970	12940	7080	9790	5320	7770	4210	10.50
-5.0ft	lb	*38490	*38490	*49600	34700	*36820	21980	28530	15610	21580	11730	17130	9280	(34.4)
-3.0m	kg	*23150	*23150	*20630	15860	*15700	9960	*12200	7050			*7850	4900	9.67
-10.0ft	lb	*51040	*51040	*45480	34970	*34610	21960	*26900	15540			*17310	10800	(31.7)
-4.5m	kg	*22870	*22870	*17530	16200	*13540	10150	*10250	7220			*7190	6290	8.44
-15.0ft	lb	*50420	*50420	*38980	35710	*29850	22380	*22600	15920			*15850	13870	(27.7)
-6.0m	kg			*12450	*12450	*9310	*9310
-20.0ft	lb			*27450	*27450	*20530	*20530

• Flèche: 7,06 m - Balancier: 4,00 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		10.5m (35.0ft)		Capacité		Portée
6.0m	kg									*7780	6350			7000	3970	11.35
20.0ft	lb									*17150	14000			15430	8750	(37.2)
4.5m	kg							*9530	8530	*8480	6110	*4660	4460	6630	3570	11.75
15.0ft	lb							*21010	18810	*18700	13470	*10270	9830	14620	7870	(38.5)
3.0m	kg			*18320	18290	*13280	11560	*10 680	8020	*9120	5820	*6310	4310	6350	3360	11.91
10.0ft	lb			*40390	40320	*29280	25490	*23 550	17680	*20110	12830	*13910	9500	14000	7410	(39.1)
1.5m	kg			*21560	16630	*15110	10700	*11760	7530	*9730	5530	*7150	4150	6300	3300	11.87
5.0ft	lb			*47530	36660	*33310	23590	*25930	16600	*21450	12190	*15760	9150	13890	7280	(38.9)
Niveau du sol	kg	*12740	*12740	*22920	15750	*16260	10090	*12510	7140	9790	5290	*6660	4020	6480	3390	11.61
	lb	*28090	*28090	*50530	34720	*35850	22240	*27580	15740	21580	11660	*14680	8860	14290	7470	(38.1)
-1.5m	kg	*16670	*16670	*22740	15440	*16550	9770	*12760	6900	9620	5140			6950	3660	11.11
-5.0ft	lb	*36750	*36750	*50130	34040	*36490	21540	*28130	15210	20880	11330			15320	8070	(36.5)
-3.0m	kg	*21280	*21280	*21390	15450	*15950	9680	*12350	6820	9580	5110			*7420	4200	10.34
-10.0ft	lb	*46910	*46910	*47160	34060	*35160	21340	*27230	15040	20790	11270			*16360	9260	(33.9)
-4.5m	kg	*25850	*25850	*18860	15700	*14320	9790	*11000	6900					*7070	5240	9.21
-15.0ft	lb	*56990	*56990	*41580	34610	*31570	21580	*24250	15210					*15590	11550	(30.2)
-6.0m	kg	*19310	*19310	*14670	*14670	*11140	10140							*5870	*5870	7.55
-20.0ft	lb	*42570	*42570	*32340	*32340	*24560	22350							*12940	*12940	(24.8)

• Flèche: 7,06 m - Balancier: 4,50 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		10.5m (35.0ft)		Capacité		Portée
6.0m	kg									*7400	6420	*4260	*4260	*6490	3580	11.86
20.0ft	lb									*16310	14150	*9390	*9390	*14310	7890	(38.9)
4.5m	kg							*8870	8630	*7970	6160	*6020	4480	6130	3230	12.24
15.0ft	lb							*19550	19030	*17570	13580	*13270	9880	13510	7120	(40.2)
3.0m	kg			*16790	*16790	*12400	11740	*10080	8090	*8660	5840	*7350	4300	5870	3040	12.40
10.0ft	lb			*37020	*37020	*27650	25880	*22220	17840	*19090	12870	*16200	9480	12940	6700	(40.7)
1.5m	kg			*20440	16910	*14400	10800	*11250	7550	*9350	5510	7700	4110	5820	2980	12.35
5.0ft	lb			*45060	37280	*31750	23810	*24800	16640	*20610	12150	16980	9060	12830	6570	(40.5)
Niveau du sol	kg	*12980	*12980	*22400	15780	*15790	10090	*12140	7110	9740	5240	7520	3950	5960	3040	12.10
	lb	*28620	*28620	*49380	34790	*34810	22240	*26760	15670	21470	11550	16580	8710	13140	6700	(39.7)
-1.5m	kg	*16020	*16020	*22740	15290	*16360	9680	*12570	6810	9530	5050	7410	3850	6350	3270	11.63
-5.0ft	lb	*35320	*35320	*50130	33710	*36070	21340	*27710	15010	21010	11130	16340	8490	14000	72510	(38.2)
-3.0m	kg	*19970	*19970	*21830	15190	*16070	9510	*12390	6680	9440	4970			*7010	3710	10.90
-10.0ft	lb	*44030	*44030	*48130	33490	*35430	20970	*27320	14730	20810	10960			*15450	8180	(35.8)
-4.5m	kg	*24940	*24940	*19740	15360	*14810	9560	*11410	6700	*8670	5040			*6810	4540	9.85
-15.0ft	lb	*54980	*54980	*43520	33860	*32650	21080	*25150	14770	*19110	11110			*15010	10010	(32.3)
-6.0m	kg	*22050	*22050	*16160	15790	*12230	9830	*9040	6940					*6070	*6070	8.34
-20.0ft	lb	*48610	*48610	*35630	34810	*26960	21670	*19930	15300					*13380	*13380	(27.4)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de
basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitee par la capacite hydraulique

• Flache: 6,55 m - Balancier: 2,40 m - Godet: 2,15 m³ profil SAE - Patin: 800 mm triple nerve & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		Capacité		Portée
												m (ft)
6.0m	kg					*12650	*12650	*11210	8880	*9660	6270	9.15
20.0ft	lb					*27890	*27890	*24710	19580	*21300	13820	(30.0)
4.5m	kg			*18690	*18690	*14180	12430	*11850	8590	9650	5530	9.65
15.0ft	lb			*41200	*41200	*31260	27400	*26120	18940	21270	12190	(31.7)
3.0m	kg					*15840	11660	*12650	8220	9200	5180	9.86
10.0ft	lb					*34920	25710	*27890	18120	20280	11420	(32.3)
1.5m	kg					*16990	11030	*13250	7870	9170	5120	9.80
5.0ft	lb					*37460	24320	*29210	17350	20220	11290	(32.2)
Niveau du sol	kg			*23200	16600	*17220	10680	*13350	7640	9620	5360	9.47
	lb			*51150	36600	*37960	23550	*29430	16840	21210	11820	(31.1)
-1.5m	kg	*25480	*25480	*21390	16640	*16370	10580	*12620	7570	*9480	6010	8.83
-5.0ft	lb	*56170	*56170	*47160	36680	*36090	23320	*27820	16690	*20900	13250	(29.0)
-3.0m	kg	*22320	*22320	*18300	16910	*14220	10710			*8650	7440	7.80
-10.0ft	lb	*49210	*49210	*40340	37280	*31350	23610			*19070	16470	(25.6)
-4.5m	kg			*13110	*13110
-15.0ft	lb			*28900	*28900

• Flèche: 7,06 m · Balancier: 3,38 m · Godet: 2,15 m³ profil SAE · Patin: 800 mm triple nerve & contrepoids de 9200 kg

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		3.0m (10.0ft)		4.5m (15.0ft)		6.0m (20.0ft)		7.5m (25.0ft)		9.0m (30.0ft)		Capacité		Portée
														m (ft)
6.0m	kg							*9410	9070	*7440	6470	*7720	4610	10.76
20.0ft	lb							*20750	20000	*16400	14260	*17020	10160	(35.3)
4.5m	kg					*12360	*12360	*10350	8660	*9130	6270	7510	4160	11.18
15.0ft	lb					*27250	*27250	*22820	19090	*20130	13820	16560	9170	(36.7)
3.0m	kg			*20190	18170	*14350	11680	*11430	8200	*9700	6010	7190	3920	11.35
10.0ft	lb			*44510	40060	*31640	25750	*25200	18080	*21380	13250	15850	8640	(37.2)
1.5m	kg			*22780	16810	*15960	10930	*12370	7760	*10210	5770	7150	3860	11.30
5.0ft	lb			*50220	37060	*35190	24100	*27270	17110	*22510	12720	15760	8510	(37.1)
Niveau du sol	kg	*11960	*11960	*23320	16250	*16780	10450	*12940	7440	10170	5570	7390	3990	11.03
	lb	*26370	*26370	*51410	35830	*36990	23040	*28530	16400	22420	12280	16290	8800	(36.2)
-1.5m	kg	*17460	*17460	*22500	16130	*16700	10230	*12940	7270	10060	5470	7990	4340	10.50
-5.0ft	lb	*38490	*38490	*49600	35560	*36820	22550	*28530	16030	22180	12060	17610	9570	(34.4)
-3.0m	kg	*23150	*23150	*20630	16250	*15700	10220	*12200	7250			*7850	5040	9.67
-10.0ft	lb	*51040	*51040	*45480	35830	*34610	22530	*26900	15980			*17310	11110	(31.7)
-4.5m	kg	*22870	*22870	*17530	16590	*13540	10410	*10250	7420			*7190	6460	8.44
-15.0ft	lb	*50420	*50420	*38650	36570	*29850	22950	*22600	16360			*15850	14240	(27.7)
-6.0m	kg			*12450	*12450	*9310	*9310
-20.0ft	lb			*27450	*27450	*20530	*20530

Flache: 9,00 m Balancier: 5,85 m Godet: 1,65 m3 profil SAE Patin: 600 mm triple nerve & contrepoids de 10700 kg

Hauteur du point de charge m (ft)		Rayon de charge												A portée max.
		3.0m (10.0ft)		5.0m (15.0ft)		7.0m (25.0ft)		9.0m (30.0ft)		11m (35.0ft)		13.0m (45.0ft)		Capacité		Portée
10.0m	kg	35.0ft												*4090	3170	13.54
														*9020	6990	(44.4)
8.0m	kg	25.0ft								*4790	*4790	*2310	*2310	*3970	2520	14.55
										*10560	*10560	*5090	*5090	*8750	5560	(47.7)
6.0m	kg	20.0ft								*5170	4780	*3890	3200	*3980	2120	15.20
										*11400	10540	*8580	7050	*8770	4670	(49.9)
4.0m	kg	15.0ft						*6790	6540	*5700	4420	*4980	3010	4080	1880	15.55
								*14970	14420	*12570	9740	*10980	6640	8990	4140	(51.0)
2.0m	kg	5.0ft		*16110	14690	*10460	8870	*7790	5880	*6260	4040	*5280	2800	3950	1760	15.61
				*35520	32390	*23060	19550	*17170	12960	*13800	8910	*11640	6170	8710	3880	(51.2)
Niveau du sol	kg	lb		*16240	13060	*11880	7920	*8600	5320	*6740	3700	5370	2600	3980	1760	15.39
				*35800	28790	*26010	17460	*18960	117320	*14860	8160	11840	5730	8770	3900	(50.5)
-2.0m	kg	-5.0ft	*10680	*10680	*16760	*12370	7370	*9040	4930	6930	3460	5220	2460	4200	1890	14.87
			*23550	*23550	*36950	*27270	16250	*19930	10870	15280	7630	11510	5420	9260	4170	(48.8)
-4.0m	kg	-15.0ft	*13660	*13660	*17510	*12180	7160	*8990	4750	6800	3330	*4160	2420	*4460	2180	14.02
			*30120	*30120	*38600	*27270	15790	*19820	10470	14990	7340	*9170	5360	*9830	4810	(46.0)
-6.0m	kg	-20.0ft	*17110	*17110	*15620	*11180	7200	*8300	4750	*6180	3360			*4330	2750	12.76
			*37720	*37720	*34440	*24650	15870	*18300	10470	*13620	7410			*9550	6060	(41.9)
-8.0m	kg	-25.0ft	*18070	*18070	*12490	*12490	*9140	*6630	4960					*3840	*3840	10.94
			*39840	*39840	*27540	*27540	*20150	*16490	*14620	*10930				*8470	*8470	(35.9)
-10.0m	kg	-35.0ft				*5220	*5220
						*11510	*11510

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de
basculement lorsqu'elgin se trouve sur un sol ferme et horizontal ou 87% de la capacitie hydraulique totale.
3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
4. (*) indique la charge limitee par la capacite hydraulique

Remarques

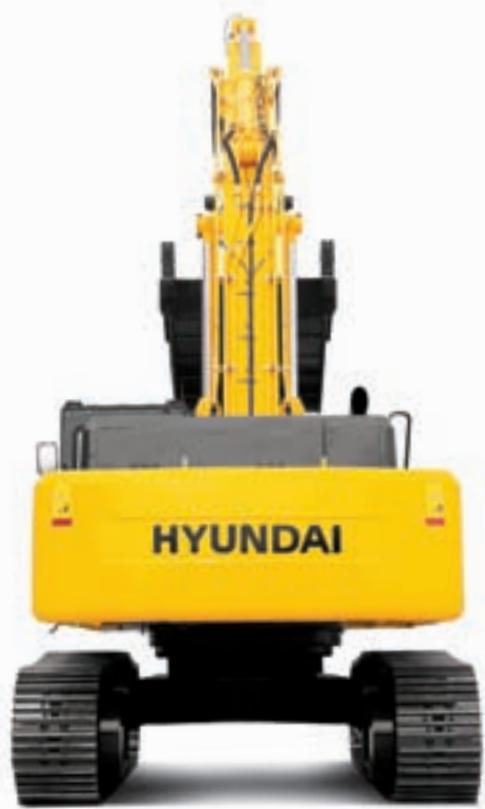

Robex 450LC-7A

Equipement standard

Climatisation (5000 kcal/h)

Commande de température automatique complète)

Cabine selon la norme ISO

Cabine tous temps en acier avec

visible panoramaque

• Fenêtes en verre de sécurité
• Essue-glace de type relevable
• Pare-brise coulissant pliant vers l'intérieur
• Fenetre laterale coulissante
• Porte verrouillable
• Boite chauffante et glacieré
  Vide-poches & Cendrier
• Telecommande pour la radio

Système d'optimisation de puissance

assiste par ordinateur (nouveau système CAPO)

• 2 modes de puissance, 3 modes de travail,
  2 modes utilisateur
• Systeme de décélération automatique et
  bouton-poussoir de deceleration
• Systeme de rechauffage automatique
• Systeme de prévention de surchauffe automatique

Système d'auto-diagnostic

Surveillance centralisée

• Affichage LCD

Régime du moteur

Horloge et Code d'erreur

Jauges

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau de carburan

Controle moteur & CPU

Pression de I'huile moteur

Température du liquide de

refroidissement moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtré à air

Témoin

Augmentation de puissance

Préchauffage et rechauffage du moteur

Bouton-poussoir de décalération

Aide au démarrage par temps froid (chauffage)

Lecteur CD et radio

Serrures de portes et bouchons, clé unique

Deux rétroviseurs extérieurs

Pompe de remplissage de carburant (35 l/min)

Siege entiement reglable avec suspension et

ceinture de sécurité

Manette coulissante, commande pilot

Mécanisme de basculement de la console (à gauche)

Trois feu des travail à l'avant

Klaxon electrique

Batterie (2 x 12 V x 200 AH)

Interrupteur principal batterie

Réserveur de réserve amovi

Frein de rotation automatique

Separateur d'eau, conduite de carburant

Système de maintien de la flèche

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le verin de la

flèche avec dispositif d'ajretissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Patins de chenille (600 mm)

Guide des chenilles

Alarmde translation

Equipement en option

Chauffage (7500 kcal/h)

Chauffage & Dégivrage

Lampe de travail cabine

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour

le vérin du balancier

Accumulateur, abaisissement de l'outil de travail

alimentation 12 volts (convertisseur CC-CC)

Transducteur electrique

Couvercle anti-poussiere

Différentes balanciers en option

Balancier super court (2,40m)
Balancier court (2,90 m)
Balancier long (4,00m)
Balancier long (4,50m)
Balancier super long (5,85 m)

Différents godets en option (profil SAE)

Godet standard (2,15m^3)
- Godet étroit (1,38 m³)
- Godet etroit (1,65m^3)
Godet 8troit (1.84m^3)
- Godet pour travaux légers (2,56 m³)
- Godet pour travaux légers (2.79m^3)
- Godet pour travaux légers (3.03 m³)
Godet pour travaux lourds (2,20m^3)
Godet pour roches (1,80m^3)
Godet pour roches (2,20m^3)
Godet pour roches (2,43m^3)
Godet pour roches (3,20m^3)

Siege réglable à suspension à air chaud

Lampes de la cabine

Cabine FOPS / FOG (ISO 10262)

Toit de cabine - type transparent

Patins de chenille

• Patin à triple nervure (700 mm)
• Patin à triple nervure (750 mm)
• Patin à triple nervure (800 mm)
• Patin à triple nervure (900 mm)

Guide des chenilles complet

Protection pour le bas du chassis inférieur

Système de préchauffage

Rechauffeur de carburant

Trousse à outils

Combaison de travail pour l'opérateur

Kit tropical

• Porte latérale type persienne (R/H)
• Ventilateur pour régions tropicales

L'équipment standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations.

L'engin illustré peut varier suivant les normes internationales. Toutes les mesures americaine.
