Type de produit	Excavateur sur chenilles
Marque	Hyundai
Modèle	R500LC-7A
Moteur	Cummins QSM11, 6 cylindres, diesel, turbocompressé, refroidi par air, conforme Tier III
Puissance moteur (nette SAE J1349)	239 kW (320 ch) à 1900 tr/min
Couple max.	1706 Nm à 1400 tr/min
Poids en ordre de marche (avec patins 600 mm)	48 800 kg
Capacité du godet standard (profil SAE)	2,15 m³
Type de châssis	Châssis central en X soudé, chenilles à triple nervure
Largeur des patins (standard)	600 mm
Empattement	4470 mm
Garde au sol	770 mm
Longueur hors tout (avec flèche 7060 mm et balancier 3380 mm)	11 980 mm
Largeur hors tout (déployé)	3540 mm
Hauteur cabine	3390 mm
Système hydraulique	Deux pompes à piston à cylindrée variable, débit max 2 x 380 L/min
Pression de travail (circuit principal)	32,4 MPa
Réservoir carburant	610 L
Réservoir hydraulique	250 L
Cabine	Tout temps, visibilité panoramique, climatisation 5000 kcal/h, chauffage 7500 kcal/h
Système de commande	CAPO (Computer Aided Power Optimization) avec écran LCD et autodiagnostic
Modes de travail	Puissance (H, S, M, U) et modes utilisateur
Sécurité	Frein de stationnement multi-disque, anti-redémarrage, sortie de secours arrière, klaxon électrique
Visibilité	Pare-brise et vitres latérales coulissants, toit ouvrant, essuie-glace relevable
Entretien	Capot latéral ouvrant, filtre à air centralisé, accès facile aux composants moteur

FOIRE AUX QUESTIONS - R500LC-7A HYUNDAI

Quel est le moteur de l'Hyundai R500LC-7A ?

Le Hyundai R500LC-7A est équipé d'un moteur Cummins QSM11 diesel 6 cylindres, turbocompressé et refroidi par air, développant une puissance nette de 239 kW (320 ch) à 1900 tr/min et un couple maximal de 1706 Nm à 1400 tr/min.

Quelle est la capacité du godet standard ?

Le godet standard de l'excavateur a une capacité de 2,15 m³ (profil SAE). Des godets de différentes tailles (de 1,38 à 3,60 m³) sont disponibles en option pour divers travaux.

Comment activer l'augmentation de puissance ?

L'augmentation de puissance s'active via un bouton-poussoir dédié. Elle augmente la puissance d'attaque d'environ 10%, utile pour creuser dans des terrains durs. La pression hydraulique monte alors à 35,3 MPa.

Quel est le poids total de la machine ?

Le poids en ordre de marche de l'Hyundai R500LC-7A avec patins de chenille de 600 mm est d'environ 48 800 kg. Ce poids inclut la flèche de 7060 mm, le balancier de 3380 mm, le godet standard, le carburant et l'huile.

Quels sont les modes de travail disponibles ?

La machine propose 4 modes de puissance : Mode H (haute), Mode S (standard), Mode M (maximale) et Mode U (utilisateur). Elle dispose également de 3 modes de travail et d'un système de décélération automatique qui réduit le régime à 1000 tr/min après 4 secondes d'inactivité.

Comment effectuer l'entretien courant ?

L'entretien est facilité par des capots latéraux ouvrant des deux côtés, un accès centralisé au filtre à air et au boîtier électrique, et des composants moteur facilement accessibles. Le système d'autodiagnostic affiche les codes d'erreur sur l'écran LCD.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 610 litres, offrant une autonomie étendue pour les longs chantiers. Le réservoir hydraulique contient 250 litres.

Quels sont les équipements de sécurité inclus ?

La machine est dotée d'un frein de stationnement multi-disque, d'un système anti-redémarrage (empêche le démarreur de s'activer moteur tournant), d'une sortie de secours par la vitre arrière, d'un klaxon électrique et de rétroviseurs extérieurs.

Quel type de cabine est installé ?

La cabine est de type tout temps en acier avec visibilité panoramique. Elle comprend une climatisation (5000 kcal/h), un chauffage (7500 kcal/h), un siège à suspension entièrement réglable, un toit ouvrant et des vitres coulissantes.

Quelle est la pression hydraulique de travail ?

La pression de décharge est de 32,4 MPa pour les circuits de travail, 33,8 MPa pour la translation, et jusqu'à 35,3 MPa avec l'augmentation de puissance. Le circuit de rotation fonctionne à 26,0 MPa.

MODE D'EMPLOI R500LC-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III instalé

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

500LC-7A

L'illustration peut présenter des équipements disponibles en option

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d’un débit d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

• Les leviers de commande et le siège sont régibles pour offrir un confort maximal à l'opérateur.
• Le siège est entièrement régulable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et s'arrêtent pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

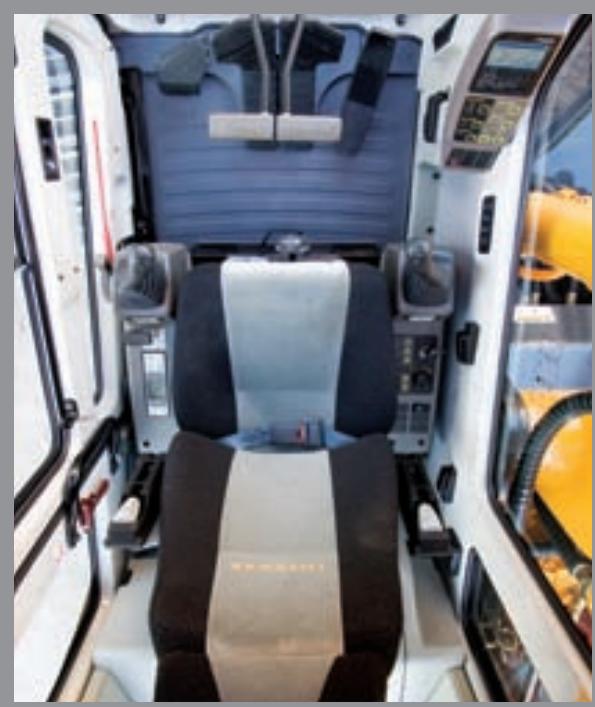

Conception peu bruyante

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur isolé, complétant un isolant sonore, réduit également les bruits.

1 Cabine spacieuse et confortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et interrupteur de régime moteur de type molette

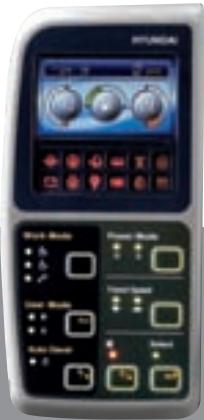

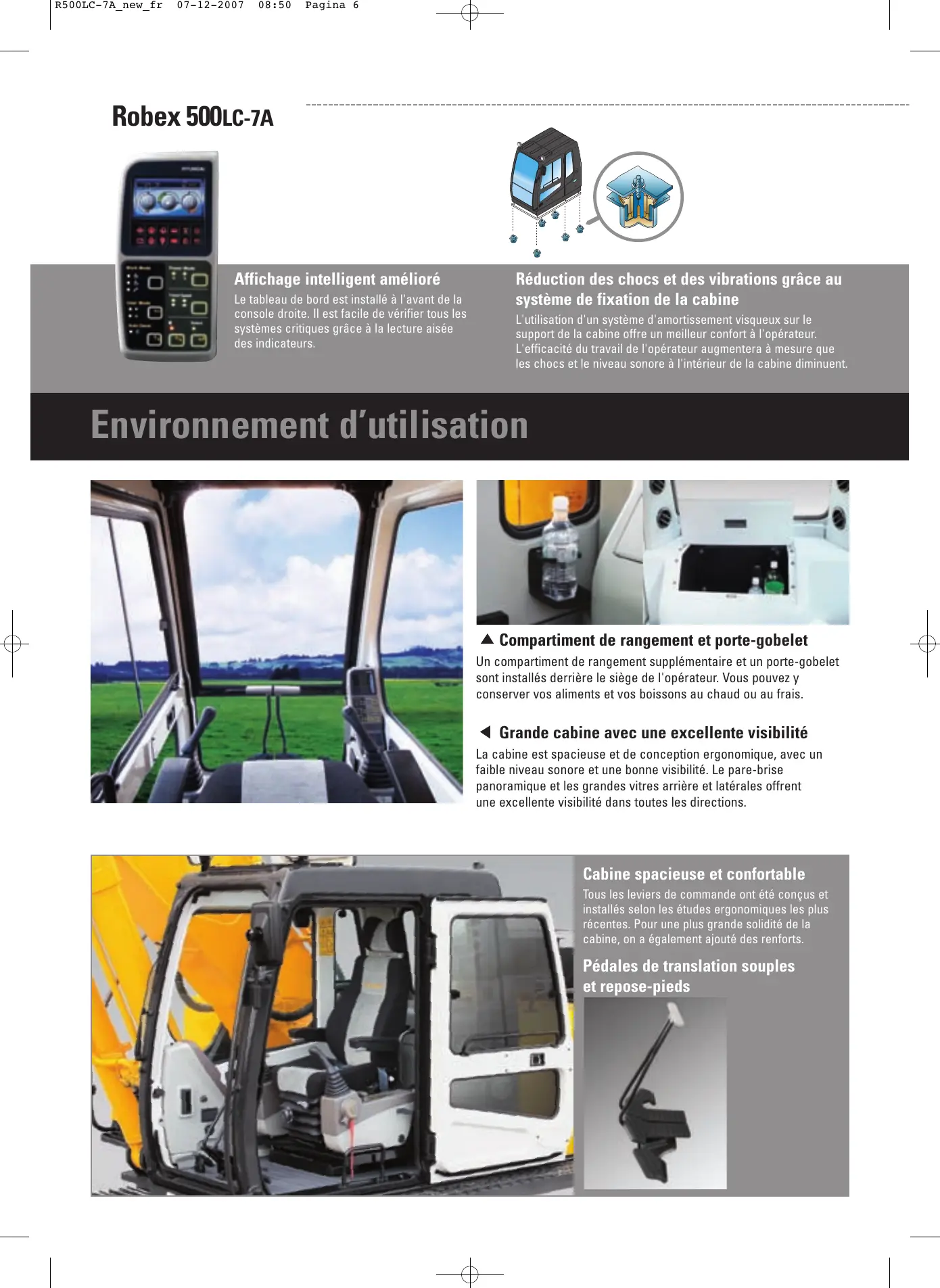

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

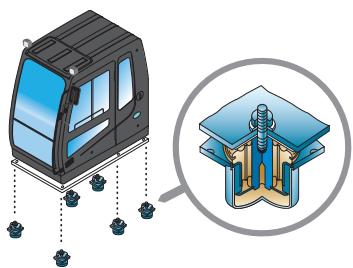

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur le support de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmentera à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

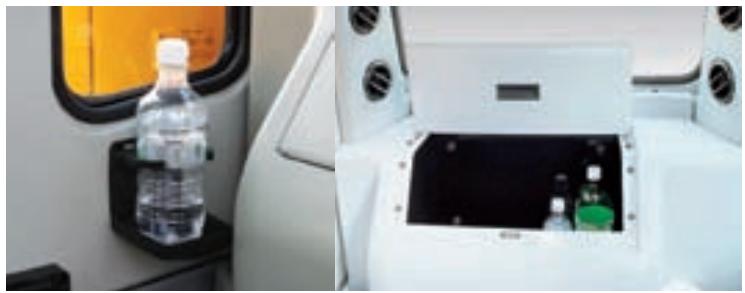

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

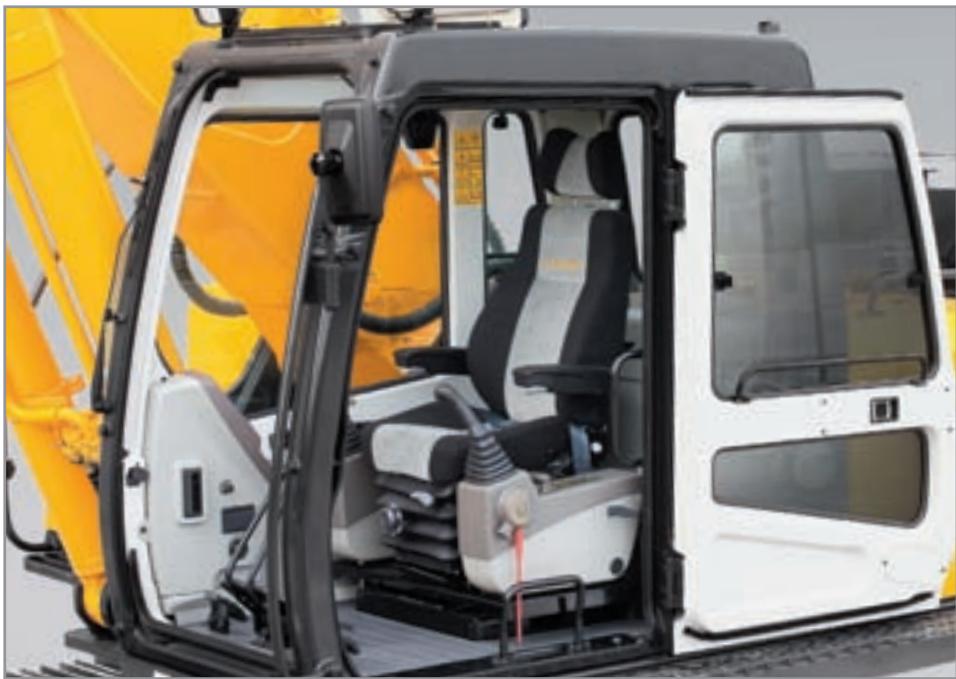

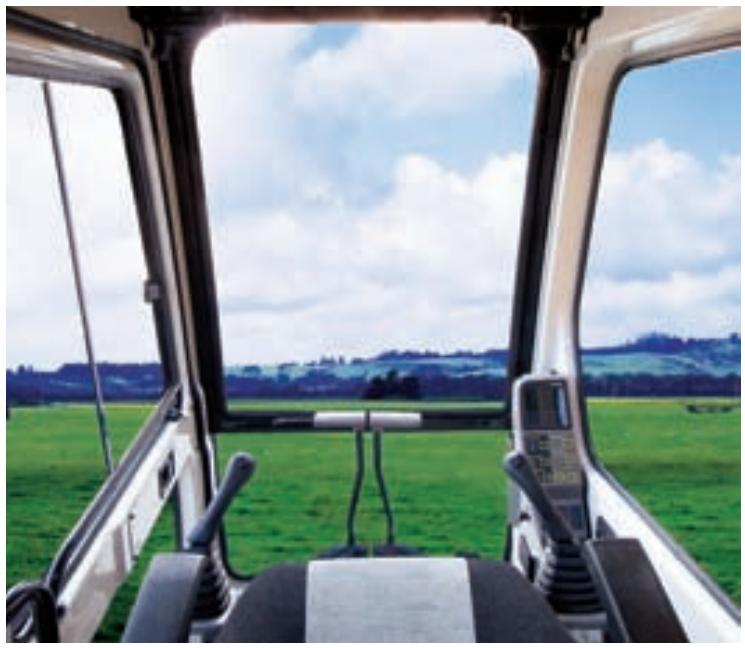

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

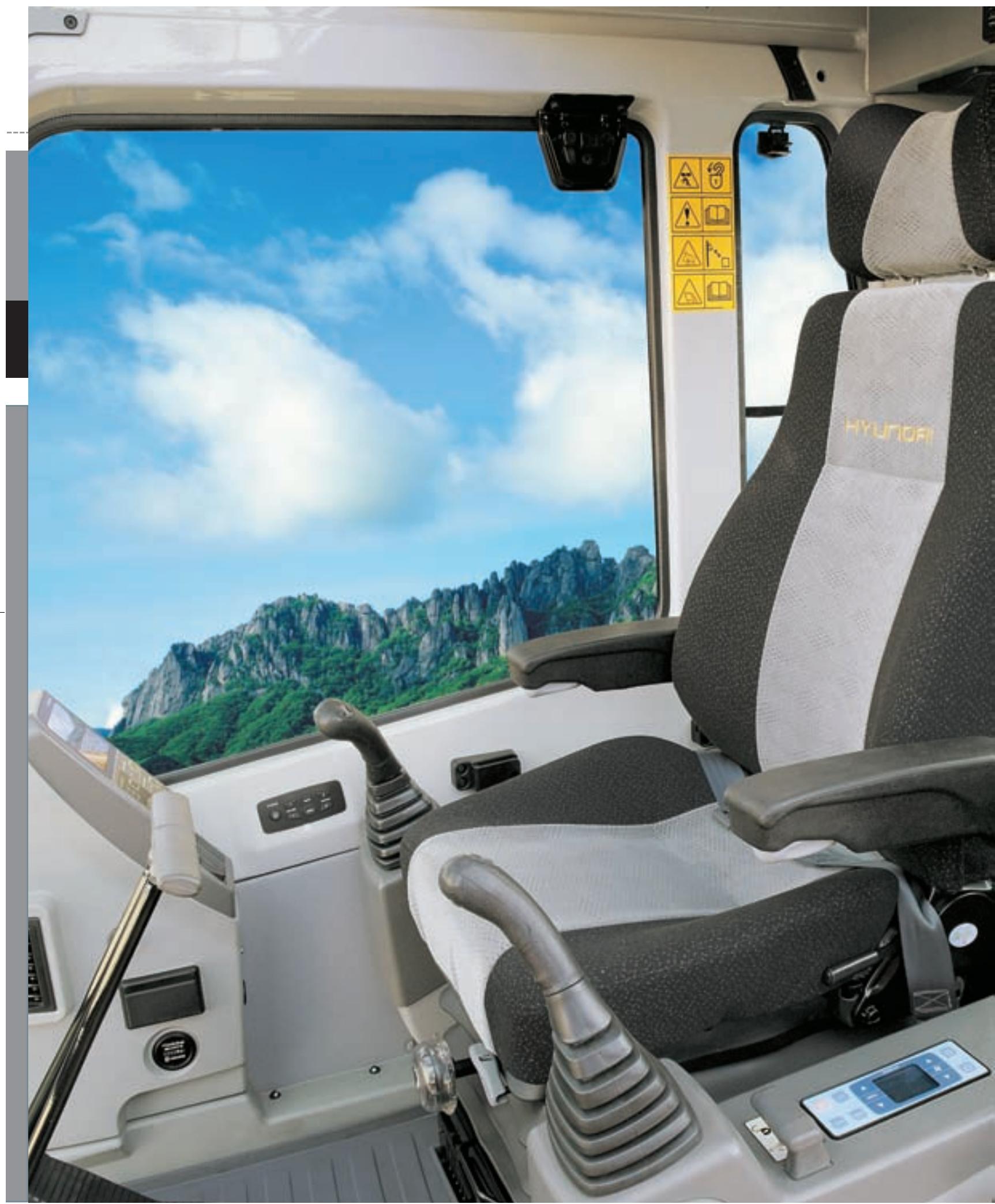

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle précis ont été équipées de plusieurs commutateurs.

• Augmentation de puissance
• Bouton-poussoir de déclaration
• Option (2)

Droite

• Klaxon
• Option (3)

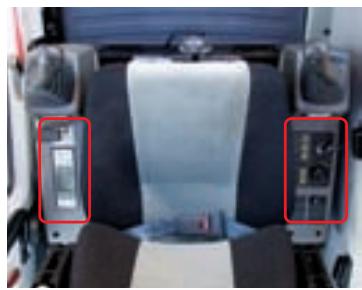

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la voie arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

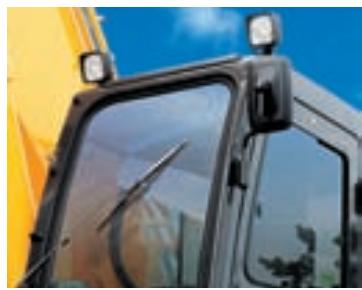

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agréable

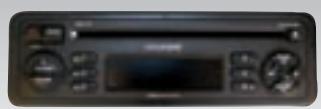

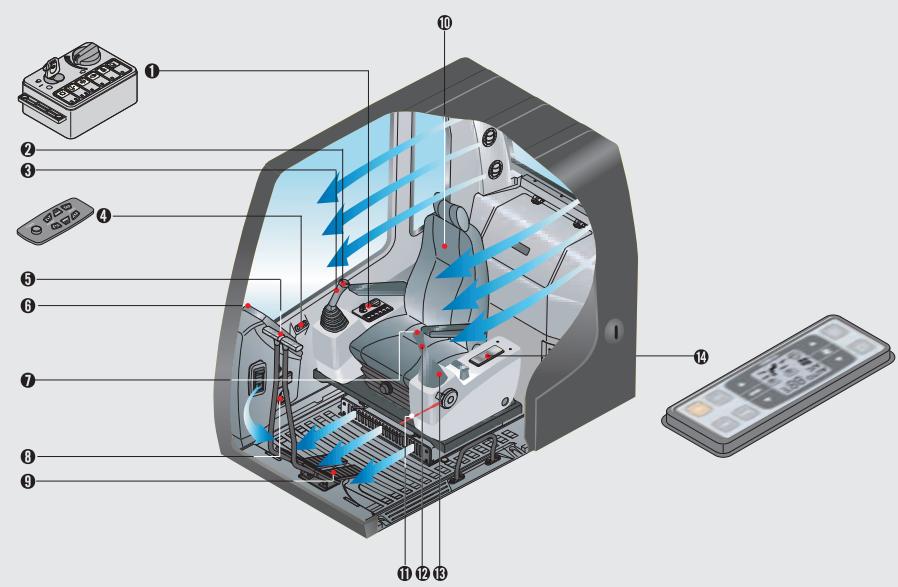

1 Panneau de commande centralisé 2 Klaxon Option 4 Télécommande radio 5 Levier de déplacement Groupe Bouton de décélération Compteur horaire Pédale de déplacement 10 Siège à suspension entièrement régulable, 1 Levier de sécurité 12 Bouton Augmentation de puissance 13 Manette de commande 14 Climatisation et contrôle de chauffage

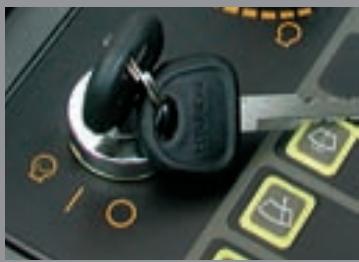

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

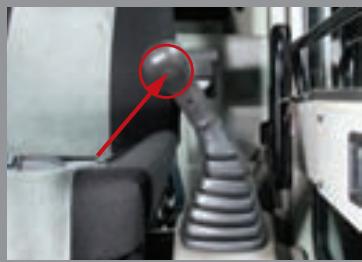

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

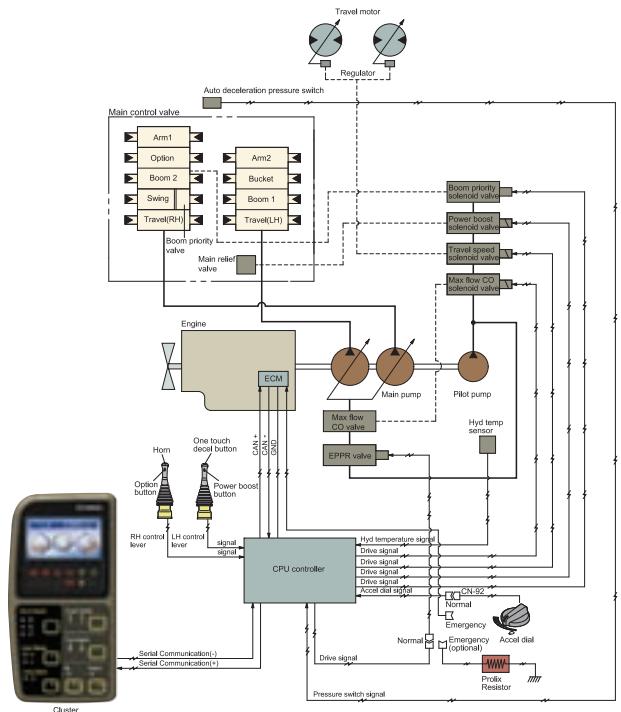

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

Système de déceleration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de réduire le régime du moteur à 1000 t/min.

Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Mode puissance

Mode H: puissance élevée

Mode S: puissance standard

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique ou électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet un diagnostic rapide en cas de panne.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélération, le dispositif de contrôle CPU commande l'actionneur d'accélération pour réduire le régime du moteur à 700 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, le départ maximum de la pompe est fourni par l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

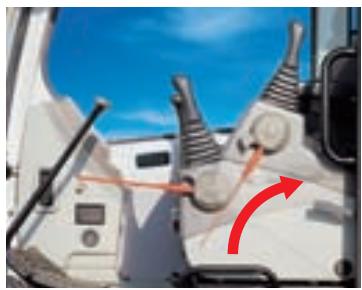

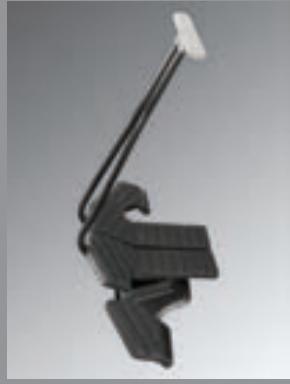

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et maîtrise de la translation à l'aide de dispositif de réduction des chocs.

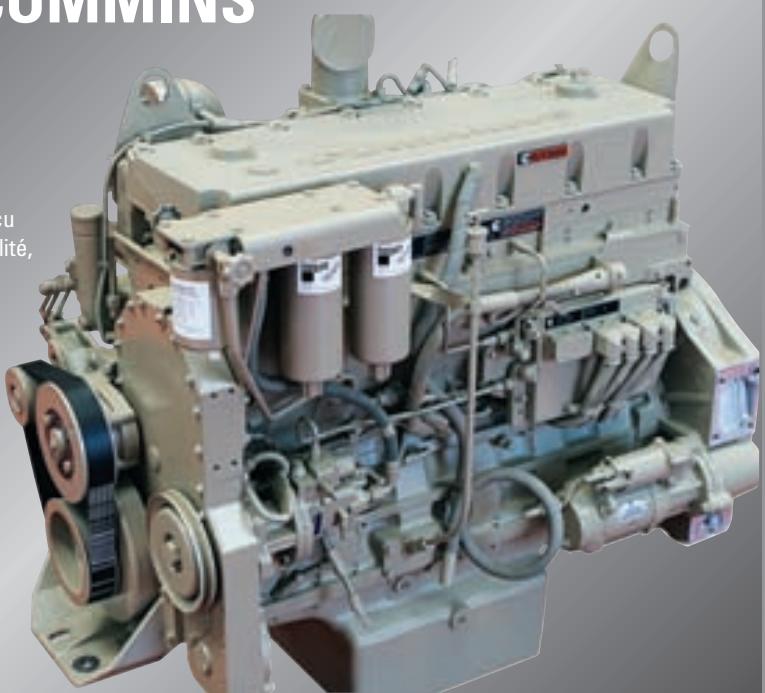

Moteur cummins QSM11

Le moteur six cylindres à turbocompresseur et refroidi par air est conçu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

Définir la norme d'une puissance propre et efficace.

Le QSM11 utilise des commandes électroniques avancées pour satisfaire aux normes d'émission les plus strictes sans aucun compromis. Excellente efficacité au niveau du carburant, durabilité, sûreté de fonctionnement et un rapport puissance poids le plus élevé de sa catégorie sont toujours des qualités caractéristiques de ce moteur. Il est plus calme et plus silencieux que jamais.

Le moteur QSM11 est livré avec un module de commande électronique (Electronic Control Module, ECM). Grâce aux données des capteurs situés dans le moteur, il règle le timing et le dosage du carburant. Le carburant est injecté dans les cylindres à l'aide de la technologie double impulsion de Cummins. Cette méthode d'injection permet de réduire les niveaux sonores et d'augmenter la réactivité mais aussi d'améliorer l'efficacité au niveau du carburant.

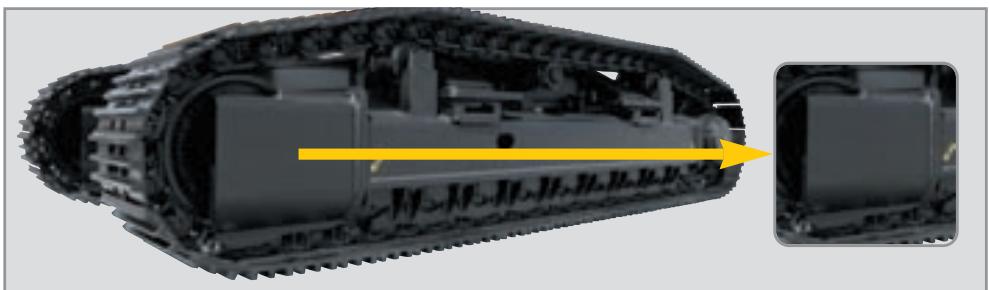

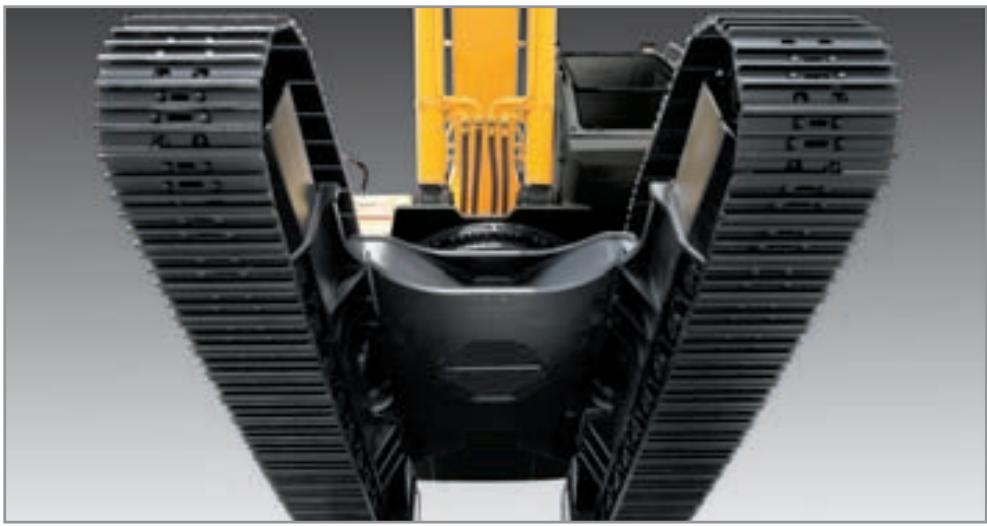

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adéquat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complet : option)

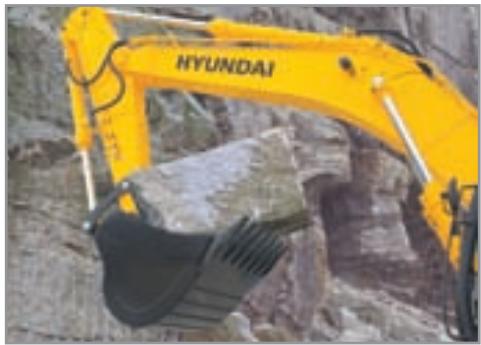

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires soudées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

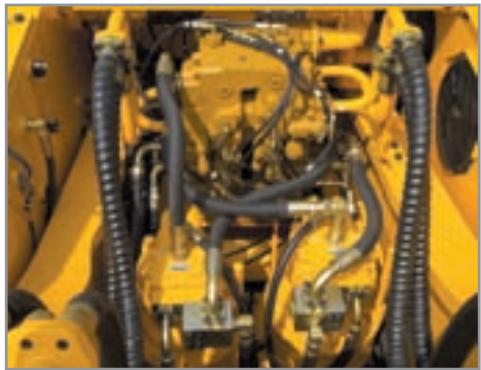

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de la rotation une action précise et sans à-coup.

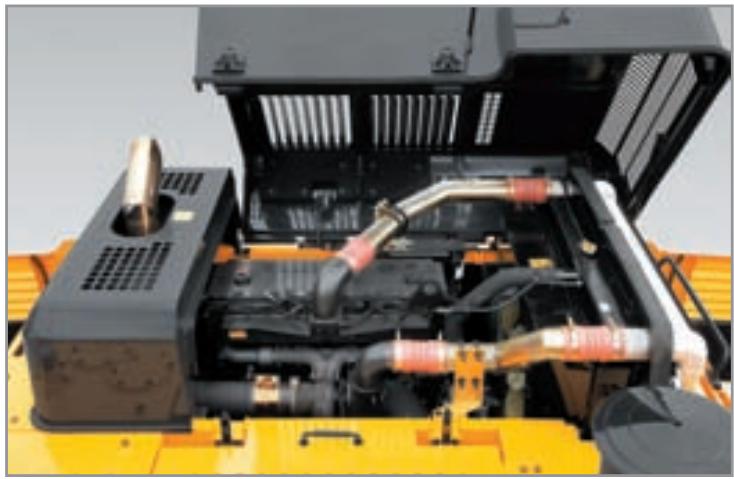

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

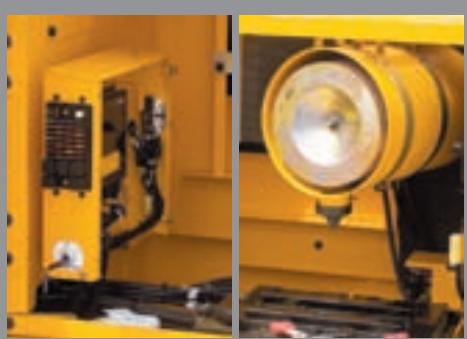

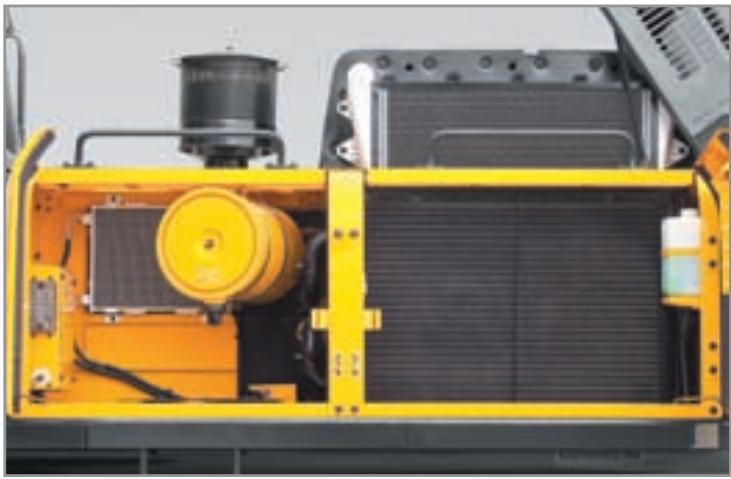

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

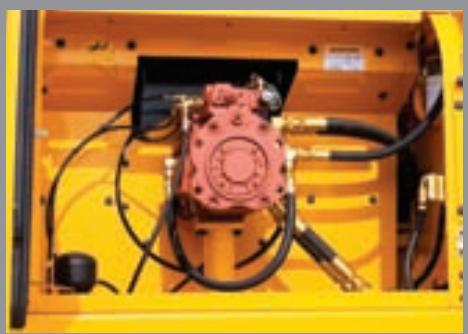

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

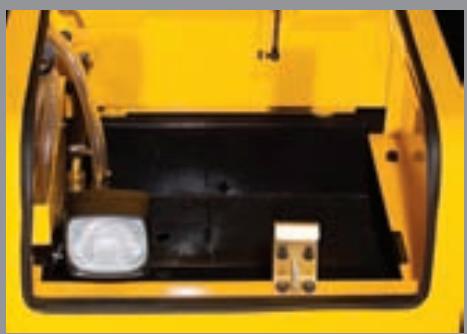

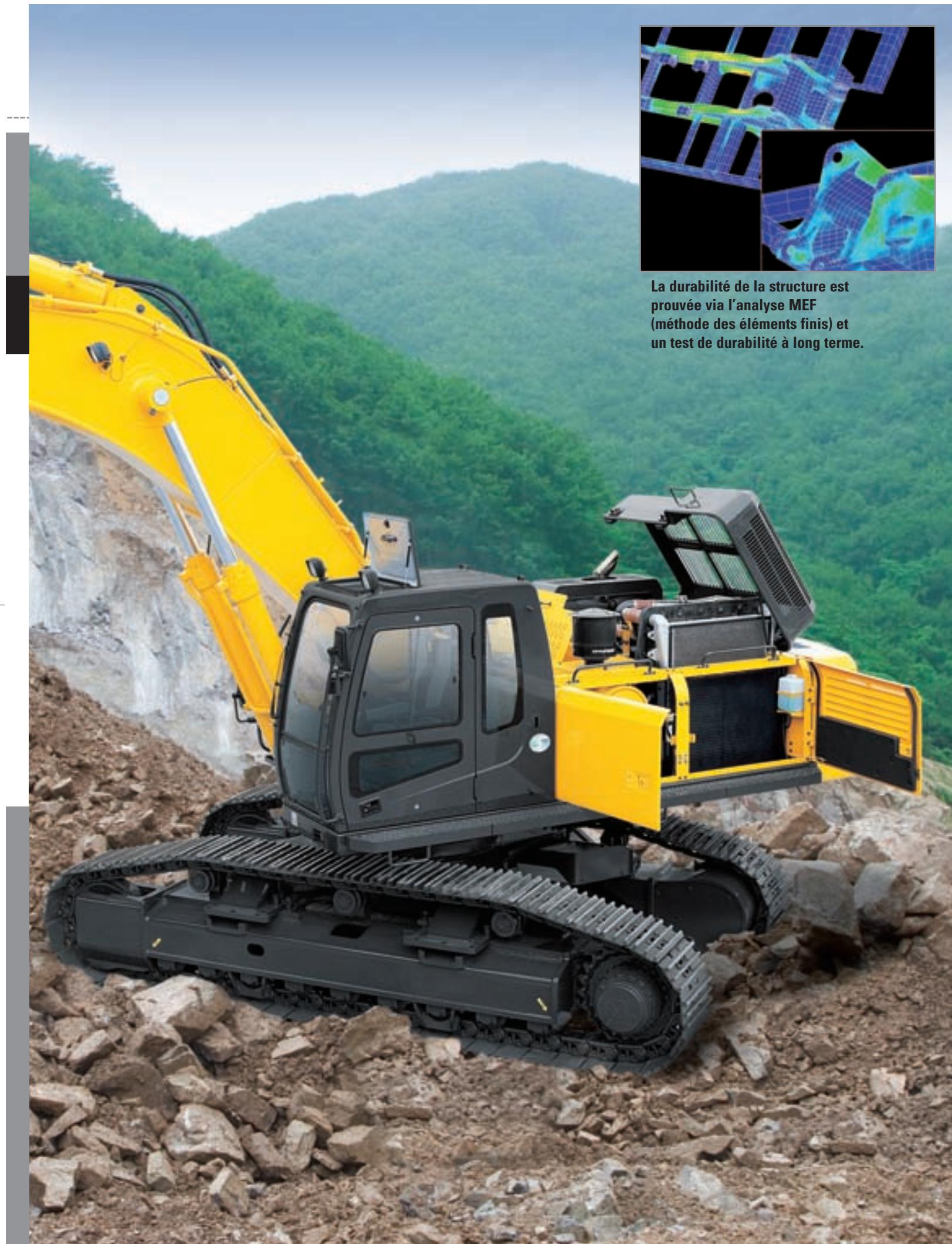

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

Grand coffre à outils constitue un espace de rangement supplémentaire

Moteur

Modèle			Cummins QSM11
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant
SAE	J1995 (brute)	kW (CV)	266 (357) / 1900 tpm
	J1349 (nette)		239 (320) / 1900 tpm
DIN	627 1/1 (brute)	kW (CV)	266 (362) / 1900 tpm
	627 1/1 (nette)		239 (325) / 1900 tpm
Couple max.		Nm (lbf.ft)	1706 Nm (1234 lbf.ft) / 1400 tpm
Alésage x course		mm (in)	125 (4.92) x 147 (5.79)
Cylindrée		cc (in³)	10800 (659)
Batteries			2 x 12 V x 200 AH
Démarreur			24 V - 7,2 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2 x 380 €/min (100.4 US gpm / 83.6 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à capteur transversal et économiqueisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	33,8 MPa (4910 psi)
Augmentation de puissance (fliche, balancier, godet)	35,3 MPa (5120 psi)
Circuit de rotation	26,0 MPa (3770 psi)
Circuit de commande	3,4 MPa (498 psi)
Soupape de service	Installé
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche: 2-170 x 115 x 1570 mm (6.7" x 4.5" x 61.8")
	Balancier: 1-190 x 130 x 1820 mm (7.5" x 5.1" x 71.7")
	Godet: 1-170 x 115 x 1370 mm (6.7" x 4.5" x 53.9")

Entraînements et freins

Méthode de direction	Entièrement hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	385 kN (82,000 lbf)
Vitesse de translation max. (devêve) / (basse)	5,0 km/h / 3,2 km/h
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Contrôle

Des manettes opérées par pression pilote et des pédales avec levier détachable garantissant un fonctionnement aisé et sans fatigue.

Contrôle pilote	Deux manettes avec un levier de sécurité (Gaugue): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accélérateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain deGRAISSSE
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,0 tpm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	610	161.2	134.2
Liquide de refroidissement du moteur	50,0	13.2	11.0
Huile moteur	37,9	10.0	8.3
Dispositif de rotation (chaque côté)	5,0	1.3	1.1
Réduction finale (chaque côté)	5,0	1.3	1.1
Circuit hydraulique (réservoir compris)	380	100.4	83.6
Réservoir hydraulique	250	66.1	55.0

Train de roulement

Le chassin central en X est intégralement soudé avec un chassin de chenille à section en caisson renforcée. Le chassin comprend des galets lubriés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.

Description	R500LC-7A
Châssis central	Châssis central en X
Cháînes	Type caisson pentagonal
Nombre de patins de chaque côté	53
Nombre de galets supérieurs de chaque côté	3
Nombre de galets inférieurs de chaque côté	9
Nombre de guides de chenille de chaque côté	2

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant flèche de 7060 mm, balancier de 3380 mm, godet rétro-arrière de 2,15m³, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.

Poids du composant principal

Structure supérieure	9940 kg
Contrepoids	10200 kg
Flèche (avec vérin de balancier)	4180 kg

Poids en ordre de marche ※ Equipement standard

Patins		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	MPa (psi)
Triple nervure	※ 600 (24)	48800 (107,580)	0,083 (11.94)
	700 (28)	49340 (108,770)	0,072 (10.38)
	750 (30)	49590 (109,330)	0,068 (9.81)
	800 (32)	49850 (109,900)	0,064 (9.24)
Double nervure	600 (24)	48800 (107,580)	0,083 (11.94)
	700 (28)	49340 (108,770)	0,072 (10.38)

Godets

Profil SAE ^3 (^3)

1,38 (1.80)

1,65 (2.16) 1,84 (2.41) ※2,15 (2.81)

2,56 (3.35)

2.79 (3.65) 3,03 (3.96) 3,20 (4.19) 3,60 (4.71)

2,20 (2.88) 1,80 (2.35) 2,20 (2.88) 2,43 (3.18) 3,20 (4.19)

Capacité m³ (yd³)		Largeur mm (in)		Poids kg(lb)	Recommendation mm(ft.in)
					Flèche	7060 (23' 2")				6550 (21' 6")	9000 (29' 6")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2400 (7' 10")	2900 (9' 6")	※3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	2400 (7' 10")	5850 (19' 2")
1,38 (1.80)	1,20 (1.57)	1100 (43.3)	1250 (49.2)	1360 (3,000)	●	●	●	●	■	●	▲
1,65 (2.16)	1,44 (1.88)	1350 (53.1)	1500 (59.1)	1550 (3,420)	●	●	●	■	▲	●	▲
1,84 (2.41)	1,60 (2.09)	1420 (55.9)	1570 (61.8)	1590 (3,510)	●	●	■	■	▲	●	-
※ 2,15 (2.81)	1,85 (2.40)	1 610 (63.4)	1760 (69.3)	1740 (3,840)	●	●	■	▲	▲	●	-
2,56 (3.35)	2,20 (2.90)	1870 (73.6)	2020 (79.5)	1970 (4,340)	■	▲	▲	▲	-	■	-
2,79 (3.65)	2,40 (3.14)	2020 (79.5)	2170 (85.4)	2100 (4,630)	▲	▲	▲	-	-	■	-
3,03 (3.96)	2,60 (3.40)	2170 (85.4)	2320 (91.3)	2140 (4,720)	-	-	-	-	-	▲	-
3,20 (4.19)	2,78 (3.64)	2030 (79.9)	2180 (85.8)	2320 (5,110)	-	-	-	-	-	▲	-
3,60 (4.71)	3,15 (4.12)	2250 (88.6)	2400 (94.5)	2460 (5,420)	-	-	-	-	-	▲	-
■ 2,20 (2.88)	1,80 (2.35)	1810 (71.3)	-	2140 (4,720)	●	●	■	■	▲	●	-
○ 1,80 (2.35)	1,50 (1.96)	1560 (61.4)	-	2090 (4,610)	●	●	■	▲	▲	●	-
○ 2,20 (2.88)	1,80 (2.35)	1810 (71.3)	-	2190 (4,830)	■	■	▲	▲	▲	●	-
○ 2,43 (3.18)	2,10 (2.75)	1860 (73.2)	-	2330 (5,140)	■	▲	▲	-	-	■	-
○ 3,20 (4.19)	2,80 (3.66)	2080 (81.9)	-	2790 (6,150)	-	-	-	-	-	▲	-

※ : Godet pelle rétrocaveuse standard : Travaux lourds : Godet roches-travaux lourds

D'application pour des matériaux d'une densité 2000kg / m³ ou moins

: D'application pour des matériaux d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100kg / m³ ou moins

Accessoires de pelle rétrocaveuse

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Des flèches de 7060mm(23' 2"), 6550mm(21' 6"), 9000mm(29' 6") et des balanciers de 2400mm (7' 10"), 2900mm(9' 6"), 3380mm(11' 1"), 4000mm(13' 1"), 4500mm(14' 9"), 5850mm(19' 2") sont disponibles. Les godets Hyundai sont en acier à faible tension et entièrement soudés.

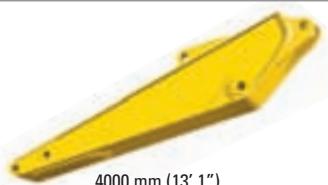

2400 mm (7' 10") 2900mm (9'6")

※3380mm(11'1")

4500 mm (14'9") 5850 mm (19'2")

Force d'excavation

Bras	Longueur	mm(ft.in)	2400 (7' 10")	2900 (9' 6")	※3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	Remarque
	Poids	kg(lb)	2370 (5,220)	2540 (5,600)	2380 (5,250)	2670 (5,890)	2860 (6,310)
Force d'excavation du godet	SAE	kN	246,2 [268.5]	246,2 [268.5]	246,2 [268.5]	246,2 [268.5]	246,2 [268.5]	[ ]: Augmentation de puissance
		kgf	25100 [27,380]	25100 [27,380]	25100 [27,380]	25100 [27,380]	25100 [27,380]
		lbf	55340 [60,370]	55340 [60,370]	55340 [60,370]	55340 [60,370]	55340 [60,370]
	ISO	kN	292,2 [318.8]	292,2 [318.8]	292,2 [318.8]	292,2 [318.8]	292,2 [318.8]
		kgf	29800 [32,510]	29800 [32,510]	29800 [32,510]	29800 [32,510]	29800 [32,510]
		lbf	65700 [71,670]	65700 [71,670]	65700 [71,670]	65700 [71,670]	65700 [71,670]
Force d'excavation du bras	SAE	kN	273,6 [298.5]	222,6 [242.9]	186,3 [203.3]	169,7 [185.1]	157,9 [172.2]
		kgf	27900 [30,440]	22700 [24,760]	19000 [20,730]	17300 [18,870]	16100 [17,560]
		lbf	61510 [67,100]	50040 [54,590]	41890 [45,700]	38140 [41,610]	35490 [38,720]
	ISO	kN	291,3 [317.7]	235,4 [256.8]	196,1 [214.0]	177,5 [193.6]	164,8 [179.7]
		kgf	29700 [32,400]	24000 [26,180]	20000 [21,820]	18100 [19,750]	16800 [18,330]
		lbf	65480 [71,430]	52910 [57,720]	44090 [48,100]	39900 [43,530]	37040 [40,410]

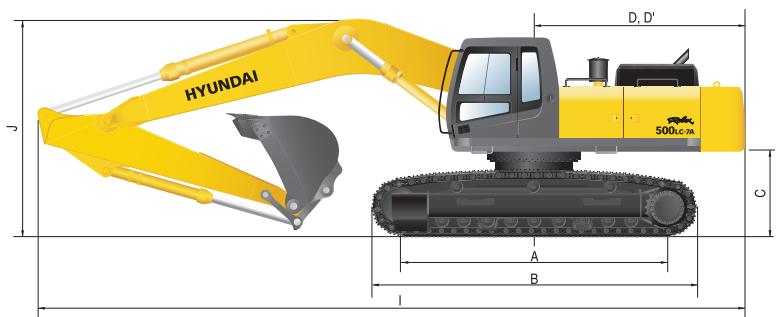

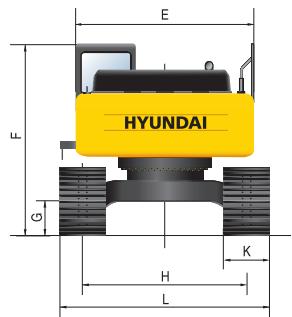

Dimensions

mm (ft·in) mm (ft·in)

Description		R500LC-7A
A	Empattement	4470 (14 ' 8")
B	Longueur hors tout de l'excavatrice	5460(17 ' 11")
C	Garde au sol du contrepoids	1500 (4 ' 11")
D	Rayon de rotation à l'arrière	3720 (12 ' 2")
D'	Longueur de l'extrémité arrière	3665 (12 ' 0")
E	Largeur hors tout de la structure supérieure	2,980 (9 ' 9")
F	Hauteur hors tout de la cabine	3390(11 ' 2")
G	Garde au sol min.	770 (2 ' 6")
H	Voie (déployéRétracté)	2940 (9 ' 8")/2380 (7' 10")

	Longueur flèche※7060 (23 ' 2")					6550 (21' 6")	9000 (29 ' 6")
	Longueur du balancier	2400 (7' 10")	2900 (9' 6")	※3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	2400 (7' 10")
I	Longueur hors tout	12240 (40' 2")	12160 (39' 11")	11980 (39' 4")	12020 (39' 5")	11980 (39' 4")	11740 (38' 6")
J	Hauteur hors tout de la flèche	3970 (13' 0")	3880 (12' 9")	3670 (12' 0")	4100 (13' 5")	4540 (14' 11")	4100 (13' 5")

K	Largeur patin de chenille		※600 (24")	700 (28")	750 (30")	800 (32")
L	Largeur hors tout	Déployé	3540 (11'7")	3640 (11'11")	3690 (12'1")	3740 (12'3")
		Rétracté	2990 (9'9")	3080 (10'1")	3130 (10'3")	3180 (10'5")

※ Equipement standard

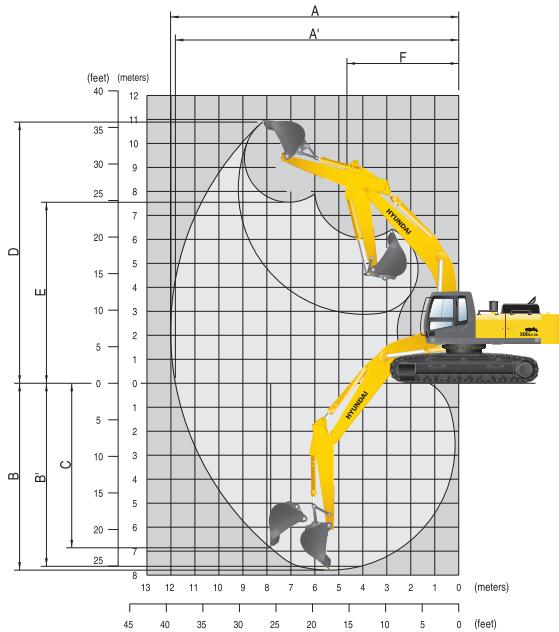

Rayons d'action

mm (ft·in)

	Longueur fièche	※7060 (23' 2")					6550 (21' 6")	9000 (29' 6")
	Longueur du balancier	2400 (7' 10")	2900 (9' 6")	※3380 (11' 1")	4000 (13' 1")	4500 (14' 9")	2400 (7' 10")	5850 (19' 2")
A	Portée d'attaque max.	11160 (36' 7")	11550 (37' 11")	12100 (39' 8")	12660 (41' 6")	13150 (43' 2")	10610 (34' 10")	16280 (53' 5")
A'	Portée d'attaque max. au sol	10900 (35' 9")	11310 (37' 1")	11870 (38' 11")	12440 (40' 10")	12930 (42' 5")	10340 (33' 11")	16100 (52' 10")
B	Profondeur d'attaque max.	6630 (21' 9")	7130 (23' 5")	7610 (24' 12")	8230 (27' 0")	8730 (28' 8")	6150 (20' 2")	11380 (37' 4")
B'	Profondeur d'attaque max. (niveau 8')	6450 (21' 2")	6970 (22' 10")	7460 (24' 6")	8100 (26' 7")	8610 (28' 3")	5970 (19' 7")	11280 (37' 0")
C	Profondeur d'attaque max. pour murs verticaux	5810 (19' 1")	5670 (18' 7")	6380 (20' 11")	7120 (23' 4")	7510 (24' 8")	5250 (17' 3")	10070 (33' 0")
D	Hauteur d'attaque max.	10690 (35' 1")	10640 (34' 11")	11120 (36' 6")	11330 (37' 2")	11580 (37' 12")	10300 (33' 10")	13930 (45' 8")
E	Hauteur de déversement max.	7270 (23' 10")	7330 (24' 1")	7750 (25' 5")	7960 (26' 1")	8210 (26' 11")	6900 (22' 8")	10530 (34' 7")
F	Rayon de rotation min.	5090 (16' 8")	4900 (16' 1")	4780 (15' 8")	4830 (15' 10")	4870 (15' 12")	4640 (15' 3")	5940 (19' 6")

Equipement standard

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche: 6,55 m - Balancier: 2,40 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

Capacité

Portée

m (ft)

7.5m

kg

*10040

8720

8.44

25.0ft

lb

*22130

19220

(27.7)

6.0m

kg

*13190

*13190

*11580

10370

*9900

7260

9.23

20.0ft

lb

*29080

*29080

*25530

22860

*21830

16010

(30.3)

4.5m

kg

*19750

*19750

*14810

14470

*12280

10050

*9900

6490

9.69

15.0ft

lb

*43540

*43540

*32650

31900

*27070

22160

*21830

14310

(31.8)

3.0m

kg

*16480

13650

*13090

9650

9840

6140

9.86

10.0ft

lb

*36330

30090

*28860

21270

21690

13540

(32.3)

1.5m

kg

*17540

13010

*13650

9290

9870

6120

9.77

5.0ft

lb

*38670

28680

*30090

20480

21760

13490

(32.1)

Niveau du sol

kg

*23620

19860

*17620

12670

*13660

9070

*9950

6460

9.41

lb

*52070

43780

*38850

27930

*30120

20000

*21940

14240

(30.9)

-1.5m

kg

*26210

*26210

*21590

19950

*16590

12600

*12760

9020

*9650

7310

8.72

-5.0ft

lb

*57780

*57780

*47600

43980

*36570

27780

*28130

19890

*21270

16120

(28.6)

-3.0m

kg

*22070

*22070

*18190

*18190

*14140

12780

*8660

*8660

7.62

-10.0ft

lb

*48660

*48660

*40100

*40100

*31170

28180

*19090

*19090

(25.0)

-4.5m

kg

*12430

*12430

-15.0ft

lb

*27400

*27400

• Flèche: 7,06 m - Balancier: 2,40 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

Capacité

Portée

m (ft)

7.5m

kg

*10410

*10410

*9050

7490

9.09

25.0ft

lb

*22950

*22950

*19950

16510

(29.8)

6.0m

kg

*12670

*12670

*10880

10210

*8960

6330

9.83

20.0ft

lb

*27930

*27930

*23990

22510

*19750

13960

(32.3)

4.5m

kg

*14410

14010

*11710

9790

*10160

7140

*8960

5700

10.26

15.0ft

lb

*31770

30890

*25820

21580

*22400

15740

*19750

12570

(33.7)

3.0m

kg

*16080

13100

*12580

9330

*10530

6930

8810

5400

10.42

10.0ft

lb

*35450

28880

*27730

20570

*23210

15280

19420

11900

(34.2)

1.5m

kg

*17070

12460

*13200

8950

*10770

6730

8820

5380

10.33

5.0ft

lb

*37630

27470

*29100

19730

*23740

14840

19440

11860

(33.9)

Niveau du sol

kg

*17110

12160

*13310

8720

*9080

5650

9.99

lb

*37720

26810

*29340

19220

*20020

12460

(32.8)

-1.5m

kg

*20730

19330

*16250

12130

*12710

8660

*8900

6320

9.36

-5.0ft

lb

*45700

42620

*35830

26740

*28020

19090

*19620

13930

(30.7)

-3.0m

kg

*20940

*20940

*17990

*17990

*14340

12310

*10990

8810

*8260

7720

8.36

-10.0ft

lb

*46160

*46160

*39660

*39660

*31610

27140

*24230

19420

*18210

17020

(27.4)

-4.5m

kg

*13590

*13590

*10660

*10660

-15.0ft

lb

*29960

*29960

*23500

*23500

• Flèche: 7,06 m - Balancier: 2,90 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nerve & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

Capacité

Portée

m (ft)

7.5m

kg

*9660

*9660

*8360

6890

9.55

25.0ft

lb

*21300

*21300

*18430

15190

(31.3)

6.0m

kg

*10230

*10230

*8320

5880

10.25

20.0ft

lb

*22550

*22550

*18340

12960

(33.6)

4.5m

kg

*18360

*18360

*13580

*13580

*11140

9890

*9690

7190

*8380

5310

10.66

15.0ft

lb

*40480

*40480

*29940

*29940

*24560

21800

*21360

15850

*18470

11710

(35.0)

3.0m

kg

*22060

20430

*15410

13270

*12120

9380

*10180

6930

8260

5030

10.81

10.0ft

lb

*48630

45040

*33970

29260

*26720

20680

*22440

15280

18210

11090

(35.5)

1.5m

kg

*23550

19290

*16670

12520

*12880

8950

*10550

6690

8250

5000

10.73

5.0ft

lb

*51920

42530

*36750

27600

*28400

19730

*23260

14750

18190

11020

(35.2)

Niveau du sol

kg

*23160

19000

*17060

12110

*13190

8650

*10620

6530

8620

5210

10.40

lb

*51060

41890

*37610

26700

*29080

19070

*23410

14400

19000

11490

(34.1)

-1.5m

kg

*21420

*21420

*21740

19060

*16540

11980

*12870

8540

*8630

5770

9.80

-5.0ft

lb

*47220

*47220

*47930

42020

*36460

26410

*28370

18830

*19030

12720

(32.2)

-3.0m

kg

*24420

*24420

*19320

*19320

*15030

12090

*11640

8600

*8300

6900

8.86

-10.0ft

lb

*53840

*53840

*42590

*42590

*33140

26650

*25660

18960

*18300

15210

(29.1)

-4.5m

kg

*19000

*19000

*15480

*15480

*12100

*12100

*7100

*7100

7.42

-15.0ft

lb

*41890

*41890

*34130

*34130

*26680

*26680

*15650

*15650

(24.3)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basclement où l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche: 7,06 m - Balancier: 3,38 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

Capacité

Portée

m (ft)

7.5m

kg

*7870

6190

10.18

25.0ft

lb

*17350

13650

(33.4)

6.0m

kg

*9730

*9730

*8620

7560

*7850

5370

10.83

20.0ft

lb

*21450

*21450

*19000

16670

*17310

11840

(35.5)

4.5m

kg

*17090

*17090

*12920

*12920

*10720

10070

*9390

7330

*7900

4890

11.21

15.0ft

lb

*37680

*37680

*28480

*28480

*23630

22200

*20700

16160

*17420

10780

(36.8)

3.0m

kg

*21120

*21120

*14910

13590

*11800

9560

*9960

7060

7660

4660

11.36

10.0ft

lb

*46560

*46560

*32870

29960

*26010

21080

*21960

15560

16890

10270

(37.3)

1.5m

kg

*23430

19850

*16450

12800

*12720

9100

*10450

6790

7650

4620

11.28

5.0ft

lb

*51650

43760

*36270

28220

*28040

20060

*23040

14970

16870

10190

(37.0)

Niveau

kg

*13300

*13300

*23730

19310

*17140

12310

*13220

8770

*10670

6590

7950

4800

10.97

du sol

lb

*29320

*29320

*52320

42570

*37790

27140

*29150

19330

*23520

14530

17530

10580

(36.0)

-1.5m

kg

*19310

*19310

*22730

19220

*16930

12100

*13120

8600

*10420

6500

*8140

5250

10.41

-5.0ft

lb

*42570

*42570

*50110

42370

*37320

26680

*28920

18960

*22970

14330

*17950

11570

(34.2)

-3.0m

kg

*25700

*25700

*20660

19390

*15760

12120

*12230

8600

*7910

6130

9.54

-10.0ft

lb

*56660

*56660

*45550

42750

*34740

26720

*26960

18960

*17440

13510

(31.3)

-4.5m

kg

*22360

*22360

*17250

*17250

*13340

12360

*9970

8820

*7110

*7110

8.25

-15.0ft

lb

*49300

*49300

*38030

*38030

*29410

27250

*21980

19440

*15670

*15670

(27.1)

-6.0m

kg

*11650

*11650

-20.0ft

lb

*25680

*25680

• Flèche: 7,06 m - Balancier: 4,00 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

10.5m (35.0ft)

Capacité

Portée

7.5m

kg

*6580

*6580

*7130

5520

10.81

25.0ft

lb

*14510

*14510

*15720

12170

(35.5)

6.0m

kg

*8200

7640

*7150

4820

11.42

20.0ft

lb

*18080

16840

*15760

10630

(37.5)

4.5m

kg

*9910

*9910

*8760

7370

*5530

5470

*7220

4410

11.78

15.0ft

lb

*21850

*21850

*19310

16250

*12190

12060

*15920

9720

(38.6)

3.0m

kg

*19310

*19310

*13880

13790

*11090

9620

*9420

7060

*7170

5310

7000

4190

11.92

10.0ft

lb

*42570

*42570

*30600

30400

*24450

21210

*20770

15560

*15810

11710

15430

9240

(39.1)

1.5m

kg

*22370

20130

*15680

12890

*12150

9100

*10030

6750

*7960

5140

6980

4150

11.85

50ft

lb

*49320

44380

*34570

28420

*26790

20060

*22110

14880

*17550

11330

15390

9150

(38.9)

Niveau du sol

kg

*13920

*13920

*23510

19280

*16730

12270

*12860

8710

*10410

6510

*7220

5010

7210

4290

11.56

lb

*30690

*30690

*51830

42510

*36880

27050

*28350

19200

*22950

14350

*15920

11050

15900

9460

(37.9)

-1.5m

kg

*18330

*18330

*23140

18990

*16900

11960

*13030

8470

*10410

6360

*7610

4640

11.03

-5.0ft

lb

*40410

*40410

*51010

41870

*37260

26370

*28730

18670

*22950

14020

*16780

10230

(36.2)

-3.0m

kg

*23530

*23530

*21600

19040

*16150

11890

*12500

8400

*9760

6340

*7540

5340

10.21

-10.0ft

lb

*51870

*51870

*47620

41980

*35600

26210

*27560

18520

*21520

13980

*16620

11770

(33.5)

-4.5m

kg

*25640

*25640

*18800

*18800

*14300

12050

*10940

8520

*7120

6670

9.04

-15.0ft

lb

*56530

*56530

*41450

*41450

*31530

26570

*24120

18780

*15700

14700

(29.7)

-6.0m

kg

*18550

*18550

*14200

*14200

*10730

*10730

-20.0ft

lb

*40900

*40900

*31310

*31310

*23660

*23660

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basclement où l'engin se sur un sol ferme et horizontal ou 87% de capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche: 7,06 m - Balancier: 4,50 m - Godet: 2,15 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10200 kg

Hauteur du point de charge m

Rayon de charge

A portée max.

3.0m (10.0ft)

4.5m (15.0ft)

6.0m (20.0ft)

7.5m (25.0ft)

9.0m (30.0ft)

10.5m (35.0ft)

Capacité

Portée m (ft)

7.5m

kg

*6900

*6900

*6590

4980

11.35

25.0ft

lb

*15210

*15210

*14530

10980

(37.2)

6.0m

kg

*7620

*7620

*5070

*5070

*6610

4370

11.93

20.0ft

lb

*16800

*16800

*11180

*11180

*14570

9630

(39.1)

4.5m

kg

*9230

*9230

*8220

7400

*6810

5470

*6680

4000

12.27

15.0ft

lb

*20350

*20350

*18120

16310

*15010

12060

*14730

8820

(40.3)

3.0m

kg

*17760

*17760

*12980

*12980

*10470

9670

*8940

7050

*7920

5270

6460

3800

12.40

10.0ft

lb

*39150

*39150

*28620

*28620

*23080

21320

*19710

15540

*17460

11620

14240

8380

(40.7)

1.5m

kg

*21260

20360

*14940

12950

*11630

9100

*9620

6710

*8270

5070

6430

3760

12.33

5.0ft

lb

*46870

44890

*32940

28550

*25640

20060

*21210

14790

*18230

11180

14180

8290

(40.5)

Niveau du sol

kg

*14070

*14070

*23000

19220

*16240

12220

*12470

8630

*10120

6420

*8270

4910

6620

3860

12.06

lb

*31020

*31020

*50710

42370

*35800

26940

*27490

19030

*22310

14150

*18230

10820

14590

8510

(39.6)

-1.5m

kg

*17560

*17560

*23140

18750

*16700

11800

*12830

8330

*10280

6230

*7920

4810

7080

4160

11.55

-5.0ft

lb

*38710

*38710

*51010

41340

*36820

26010

*28290

18360

*22660

13730

*17460

10600

15610

9170

(37.9)

-3.0m

kg

*22030

*22030

*22050

18680

*16270

11650

*12550

8210

*9900

6160

*7100

4720

10.79

-10.0ft

lb

*48570

*48570

*48610

41180

*35870

25680

*27670

18100

*21830

13580

*15650

10410

(35.4)

-4.5m

kg

*27690

*27690

*19730

18900

*14820

11740

*11390

8260

*8530

6260

*6850

5780

9.69

-15.0ft

lb

*61050

*61050

*43500

41670

*32670

25880

*25110

18210

*18810

13800

*15100

12740

(31.8)

-6.0m

kg

*21410

*21410

*15800

*15800

*11940

*11940

*8660

8560

*5940

*5940

8.10

-20.0ft

lb

*47200

*47200

*34830

*34830

*26320

*26320

*19090

18870

*13100

*13100

(26.6)

• Flèche: 9,00 m - Balancier: 5,85 m - Godet: 1,65 m³ profil SAE - Patin: 600 mm triple nervure & contrepoids de 10700 kg

Hauteur du point de charge m		Rayon de charge												A portée max.
		3.0m (10.0ft)		5.0m (15.0ft)		7.0m (25.0ft)		9.0m (30.0ft)		11.0m (35.0ft)		13.0m (45.0ft)		Capacité		Portée m (ft)
														*4350	3530	13.66
10.0m	kg													*9590	7780	(44.8)
35.0ft	lb
8.0m	kg									*4910	*4910	*2810	*2810	*4290	2860	14.63
25.0ft	lb									*10820	*10820	*6190	*6190	*9460	6310	(48.0)
6.0m	kg									*5320	*5320	*4370	3650	*4290	2450	15.25
20.0ft	lb									*11730	*11730	*9630	8050	*9460	5400	(50.0)
4.0m	kg					*9040	*9040	*7050	*7050	*5880	4990	*5110	3450	4200	2200	15.57
15.0ft	lb					*19930	*19930	*15540	*15540	*12960	11000	*11270	7610	9260	4850	(51.1)
2.0m	kg			*16870	16620	*10900	9970	*8070	6630	*6460	4600	*5410	3230	4080	2100	15.60
5.0ft	lb			*37190	36640	*24030	21980	*17790	14620	*14240	10140	*11930	7120	8990	4630	(51.2)
Niveau du sol	kg			*17270	15020	*12210	9020	*8880	6060	*6930	4250	5550	3030	4140	2110	15.35
	lb			*38070	33110	*26920	19890	*19580	13360	*15280	9370	12240	6680	9130	4650	(50.4)
-2.0m	kg	*11700	*11700	*18210	14440	*12720	8480	*9290	5680	*7160	4010	5400	2890	4390	2270	14.80
-5.0ft	lb	*25790	*25790	*40150	31830	*28040	18700	*20480	12520	*15790	8840	11900	6370	9680	5000	(48.6)
-4.0m	kg	*15000	*15000	*17860	14390	*12450	8290	*9180	5500	*7000	3890	*4190	2870	*4530	2620	13.91
-15.0ft	lb	*33070	*33070	*39370	31720	*27450	18280	*20240	12130	*15430	8580	*9240	6330	*9990	5780	(45.6)
-6.0m	kg	*18860	*18860	*15810	14660	*11330	8360	*8400	5530	*6190	3940			*4380	3290	12.61
-20.0ft	lb	*41580	*41580	*34860	32320	*24980	18430	*18520	12190	*13650	8690			*9660	7250	(41.4)
-8.0m	kg	*17900	*17900	*12440	*12440	*9090	8680	*6540	5780					*3820	*3820	10.72
-25.0ft	lb	*39460	*39460	*27430	*27430	*20040	19140	*14420	12740					*8420	*8420	(35.2)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsque l'engin se sur un sol ferme et horizontal ou 87% capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limite par la capacité hydraulique.

Remarques

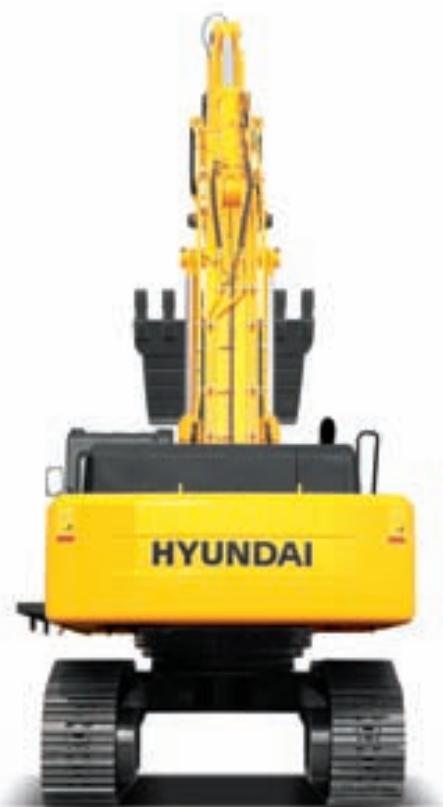

ROBEX 500LC-7A

Cabine selon la norme ISO

Cabine tous temps en acier avec visibilité panoramique

Fenêtres en verre de sécurité

Essuie-glace de type relevable

Pare-brise coulissant pliant vers l'intérieur

Fenêtre latérale coulissante

Porte verrouillable

Boîte chauffante et glacière

Vide-poches & Cendrier

Lecteur de CD

Télécommande pour la radio

Système d'optimisation de puissance

assisté par ordinaire (nouveau système CAPO)

2 modes de puissance, 3 modes de travail, 2 modes utilisateur

Système de décelération automatique et bouton-poussoir

de décelération

Système de réchauffage automatique

Système de prévention de surchauffe automatique

Climatisation (5000 kcal/h)

Commande de température

entièrement automatique

Système d'auto-diagnostic

Surveillance centralisée

Affichage LCD

Régime du moteur

Horloge et Code d'erreur

Jauges

Jauge de carburant

Jauge de température du liquide de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau de carburant

Contrôle moteur & CPU

Pression de l'huile moteur

Température du liquide de refroidissement moteur

Température de l'huile hydraulique

Faible charge de la batterie

Obstruction du filtre à air

Témoin

Augmentation de puissance

Préchauffage du moteur

Bouton-poussoir de décélération

Préchauffage (chauffage grille à air)

Serrures de portes et bouchons, clé unique

Deux rétroviseurs extérieurs

Siège entièrement réglable avec suspension et

ceinture de sécurité

Manette coulissante, commande pilote

Mécanisme de basculement de la console (à gauche)

Trois feux de travail à l'avant

Klaxon électrique

Batterie (2× 12V× 200AH)

Interrupteur principal batterie

Réserve de réserve amovible

Frein de rotation automatique

Séparateur d'eau, conduite de carburant

Système de maintien de la flèche

Système de maintien du balancier

Vanne de verrouillage de sécurité pour le vérin de la

flèche avec dispositif d'arrêtissement de surcharge

Patins de chenille (600 mm)

Guide des chenilles

Alar-me de translation

Pare-soleil à l'intérieur de la cabine

Rampe (gauche)

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Pompe de remplissage de carburant (35 l/min)

Chauffage (7500 kcal/h)

Chauffage & Dégivrage

Gyrophare

Vanne de verrouillage de sécurité pour le vérin

du balancier

Accumulateur, abaissement de l'outil de travail

alimentation 12 volts (convertisseur CC-CC)

Transducteur électrique

Différents balanciers en option

Balancier super court (2,40m)

Balancier court (2,90m)

Balancier long (4,00m)

Balancier long (4,50m)

Balancier super long (5,85 m)

Différents godets en option (profil SAE)

Godet standard (2,15m^3)

Godet étroit (1,38m^3)

Godet étroit (1,65 m³)

Godet étroit (1,84m^3)

Godet pour travaux légers (2,56 m³)

Godet pour travaux légers (2,79m^3)

Godet pour travaux légers (3,03 m³)

Godet pour travaux légers (3,20m^3)

Godet pour travaux légers (3,60 m³)

Godet pour travaux lourds (2,20m^3)

Godet pour roches (1,80m^3)

Godet pour roches (2,20m^3)

Godet pour roches (2,43m^3)

Godet pour roches (3,20m^3)

Lampes de la cabine

Cabine FOPS / FOG (ISO 10262)

Toit de cabine - type transparent

Patins de chenille

Patin à triple nervure (700mm)

Patin à triple nervure (750 mm)

Patin à triple nervure (800 mm)

Patin à double nervure (600 mm)

Patin à double nervure (700 mm)

Protection pour le bas du châssis inférieur

Système de préchauffage

Réchauffeur de carburant

Trousse à outils

Combinaison de travail pour l'opérateur

Refroidissement spécial

Guide des chenilles complet

Kit tropical

Siège à suspension pneumatique réglable

L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations.

L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche.
