| Type de produit | Chariot élévateur électrique à conducteur assis |
| Marque | HYUNDAI |
| Modèle | 30BH-7 |
| Capacité de charge nominale | 3000 kg (à 500 mm du centre de charge) |
| Poids à vide (sans batterie) | 5000 kg |
| Batterie | 80 V, 750 Ah (DIN 43536A), poids 1780 kg |
| Moteur d'entraînement | 15.5 kW (S2 60 min) |
| Moteur de levage | 15.0 kW (S2 5 min) |
| Vitesse de déplacement (avec charge) | 14.0 km/h |
| Vitesse de déplacement (à vide) | 16.3 km/h |
| Vitesse de levage (avec charge) | 0.32 m/s |
| Vitesse de levage (à vide) | 0.45 m/s |
| Hauteur de levage standard | 3300 mm (mât V330) |
| Hauteur hors tout (mât abaissé) | 2160 mm |
| Longueur hors tout (avec fourches) | 3590 mm |
| Largeur hors tout | 1248 mm |
| Empattement | 1719 mm |
| Rayon de giration | 2265 mm |
| Pneus avant | 23 x 10 - 12 (caoutchouc solide) |
| Pneus arrière | 18 x 7 - 8 (caoutchouc solide) |
FOIRE AUX QUESTIONS - 30BH-7 HYUNDAI
Questions des utilisateurs sur 30BH-7 HYUNDAI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chariot élévateur au format PDF gratuitement ! Retrouvez votre notice 30BH-7 - HYUNDAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 30BH-7 de la marque HYUNDAI.
MODE D'EMPLOI 30BH-7 HYUNDAI

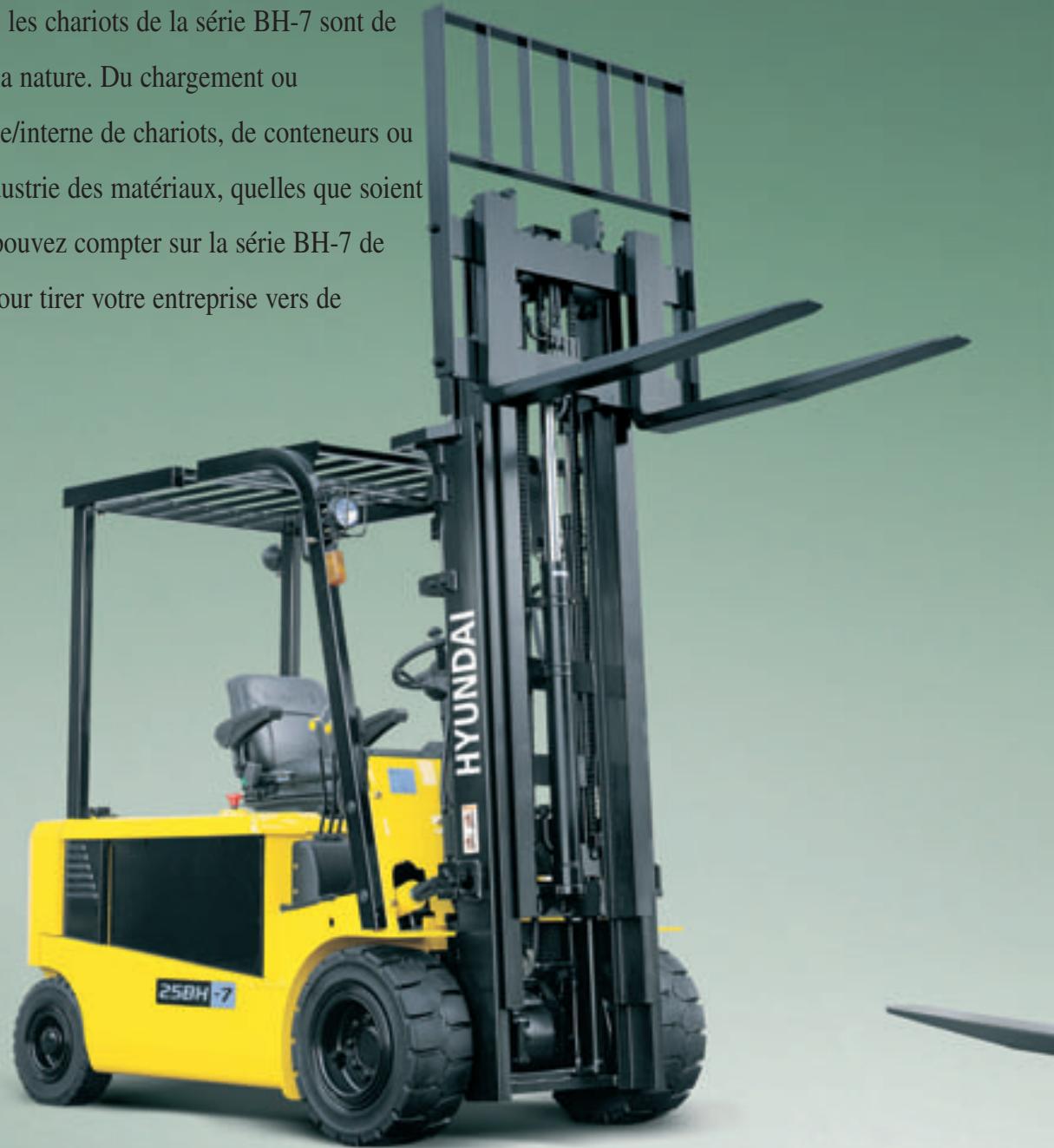

Conçus avec un châssis durable et construits pour offrir une excellente stabilité et une
conduite en douceur, les chariots de la série BH-7 sont de dérivables forces de la nature. Du chargement ou déchargement externe/interne de chariots, de conteneurs ou d'étagères pour l'industrie des matériaux, quelles que soient les exigences, vous pouvez compter sur la série BH-7 de chariots élévateurs pour tirer votre entreprise vers de nouveaux sommets.
L'illustration peut prévenir des équipements disponibles en option.

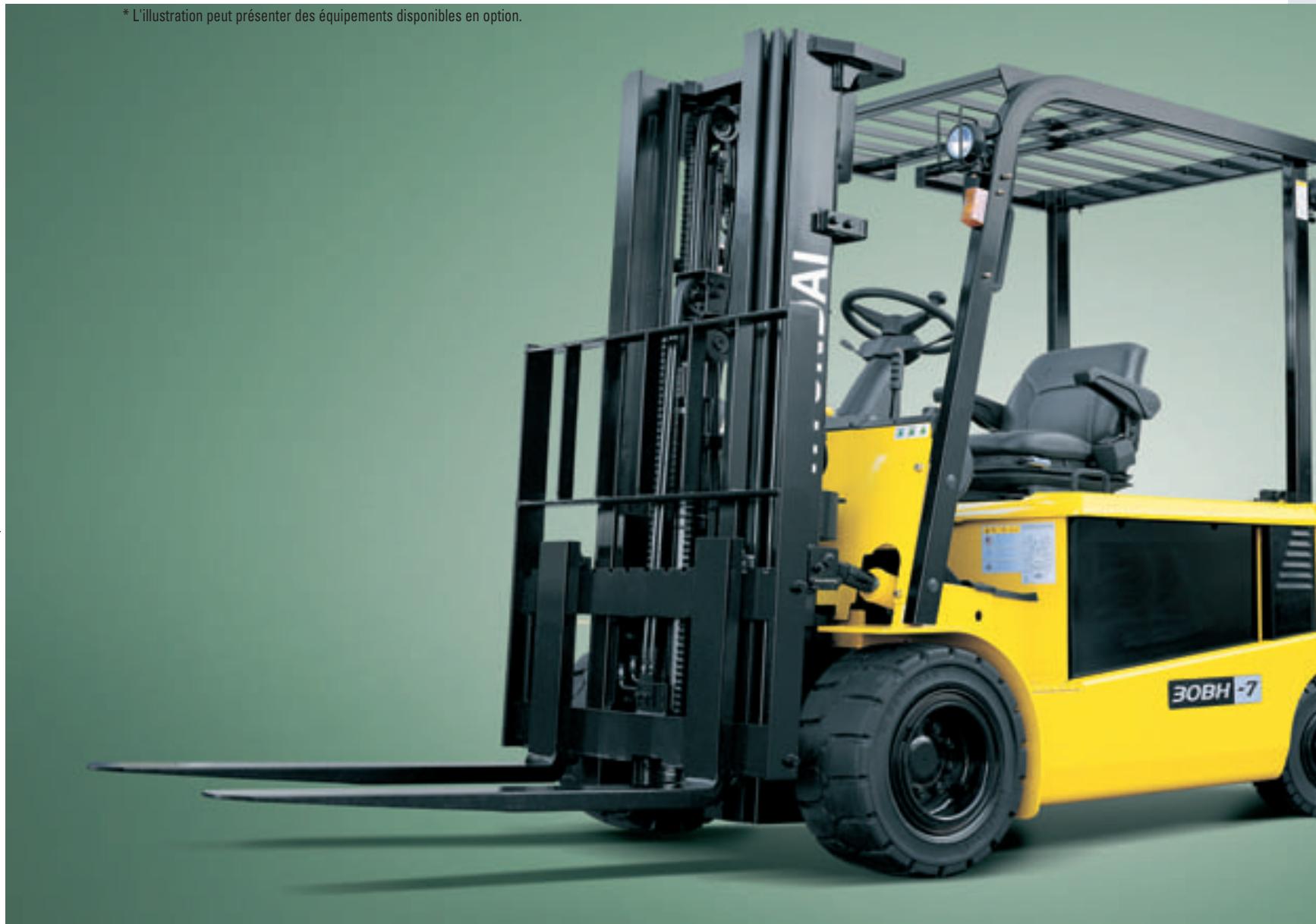

Puissance supérieure et performances optimales
Fonctionnement en douceur, conception efficace et ergonomique, la série 20/25/30BH-7 est destinée à répondre à vos besoins.
- L'illustration peut préparer des équipements disponibles en option.

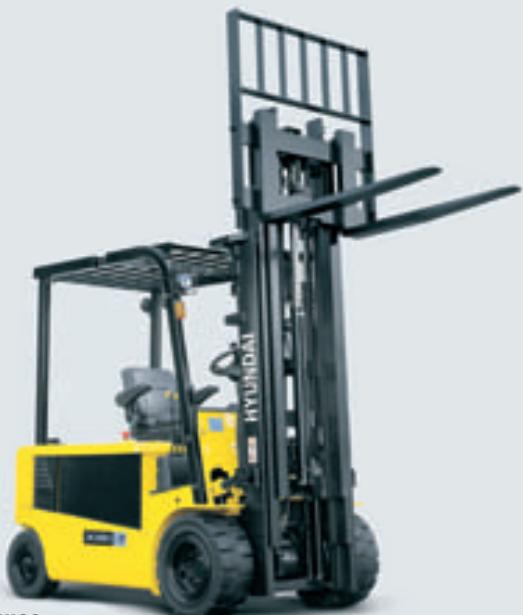

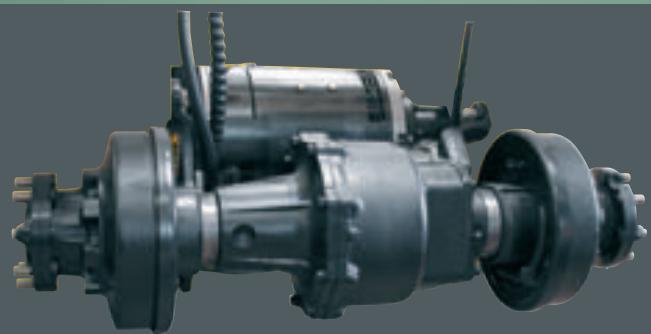

Moteur à traction et essieu moteur haute qualité
Le moteur CC Prestolite haute qualité garantit une grande fiabilité. Conception de moteur optimisée pour réduire le niveau sonore au maximum. Le capteur de température empêche toute surchauffe et assure une longue durée de vie du moteur.

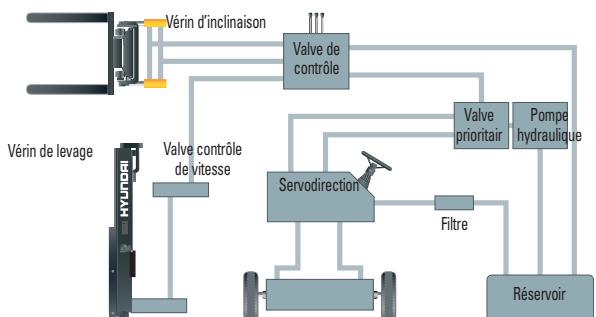

Défense de sécurité des fourches
Lorsque les fourches sont abaisées, une valve de contrôle maintient la vitesse. La valve de sécurité empêche que les fourches ne tombent en cas de problème à la conduite hydraulique.
Valve de sécurité bas
Système hydraulique de pointe
Le dernier système hydraulique de grande capacité réagit rapidement pendant l'utilisation et une valve de contrôle peu bruyante augmente l'efficacité et la durabilité.

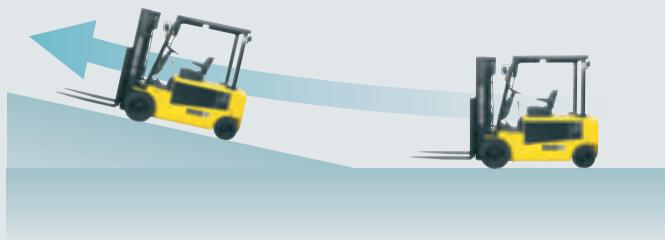

Système anti-roulement en arrêt, vitesse de déplacement rapide et capacité de gravissement de pente
Le système anti-roulement en arrêt de SEVCON garantit un fonctionnement en pente sur et d'exceptionnelles capacités de démarrage en pente. Le puissant moteur à traction offre une plus grande accélération, une meilleure capacité de gravissement de pente et une plus grande vitesse de déplacement sur tout terrain ou pente.
Vitesse de déplacement (max.) (à vide)
| Modèle | km/h |
| 20BH-7 | 17,1 |
| 25BH-7 | 17,2 |
| 30BH-7 | 16,3 |
Capacité de gravissement de pente (MAX) (à vide)
| Modèle | % (deg) |
| 20BH-7 | 26,8 (15.0) |
| 25BH-7 | 25,0 (14.1) |
| 30BH-7 | 25,2 (14.1) |
Angle d'inclinaison du mât plus élevé
L'utilisation de l'angle d'inclinaison du mât de 6 degrés en avant et de 8 degrés en arrière offre à l'utilisateur une plate-forme rapide et sure pour les opérations de chargement et de déchargement.
Freins propres et fiables
L'adoption du frein à tambour de type DUO-SERVO améliore les performances de freinage. Une fonction de réglage automatique maintient un réglage des freins adéquat pour compenser l'usure de la garniture.
Direction assistée entièrement hydrostatique
Une direction hydraulique garantit toujours une direction souple et douce, évitant toute retenue et tout retour du volant.
L'adoption d'un roulement à rouleaux létal interne empêche les tremblements et minimise le jeu du mât.
Volant de direction réglable avec bouton de direction
Le volant peut être réglé à l'aide d'un levier situé à gauche afin d'améliorer le confort de l'utilisateur.

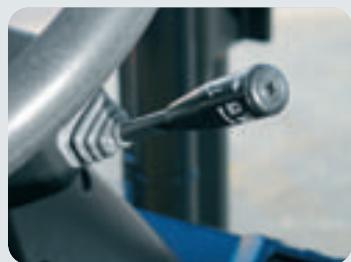

Levier de transmission à contrôle aisé
Le levier unique situé à gauche de la colonne de direction offre à l'opérateur un contrôle rapide et aisé de la vitesse et de la direction de déplacement. Le machine ne peut être démarré que si ce levier se trouve en position neutre.
Interrupteur multi-fonctionnel Le levier de l'interrupteur multi-fonctionnel intégré permet à l'opérateur d'actionner les lampes et le klaxon facilement.
Réponse rapide des leviers de commande d'utilisation
Un effort minimum de l'opérateur est requis pour un contrôle précis, sûr et productif.

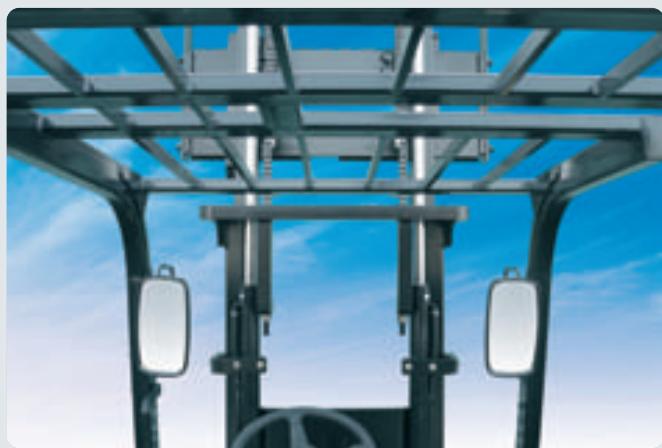

Nouvelle visibilité plus grande pour des opérations plus sûres
L'opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât offrant une vue plus large.

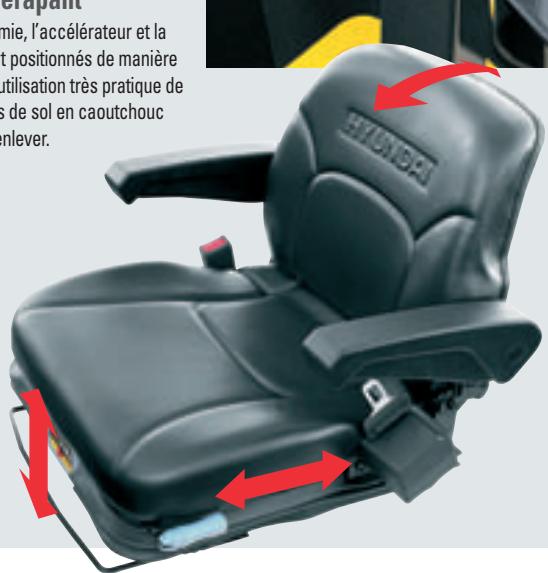

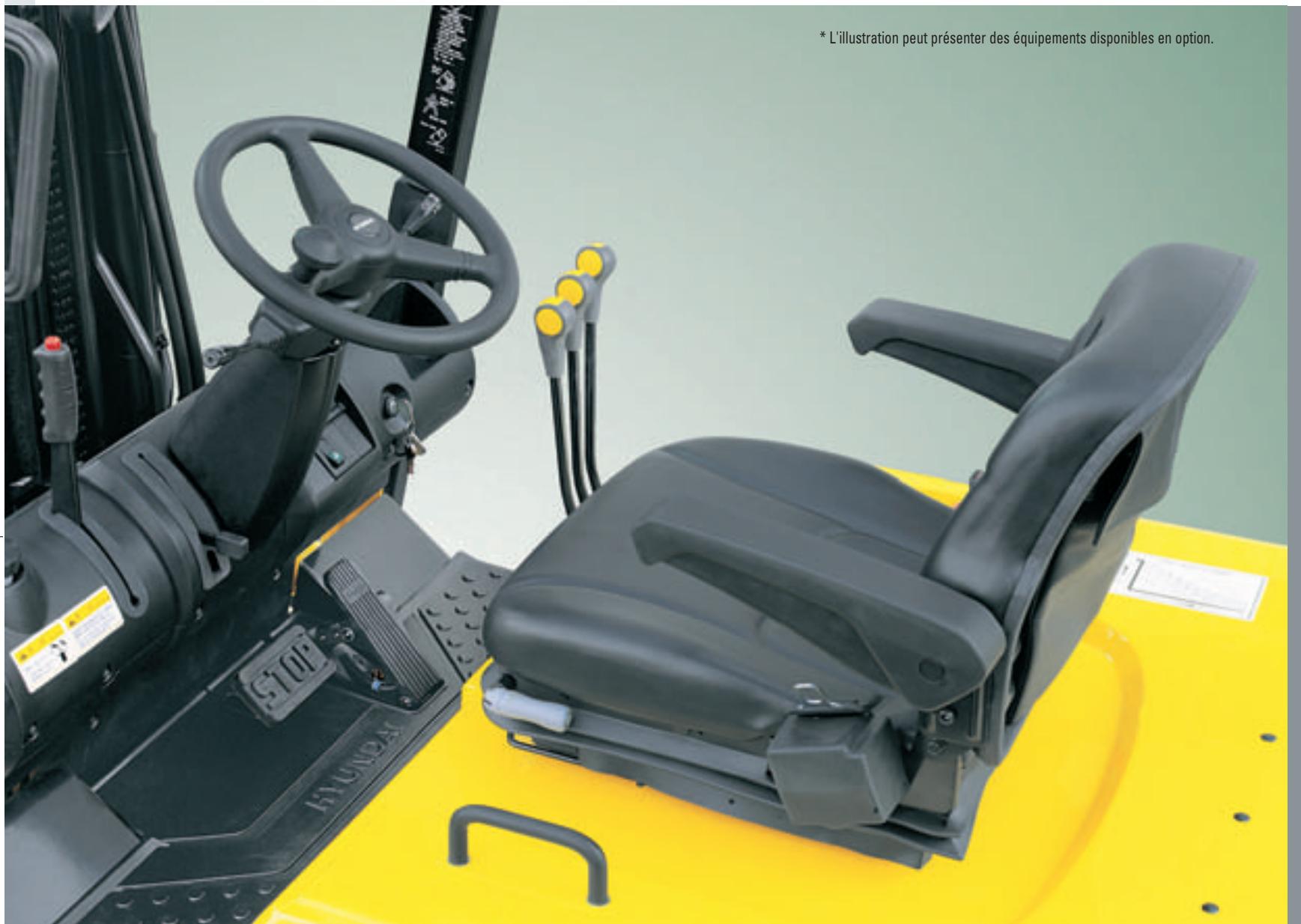

Parfaitement adapté à un travail de longue durée
Le compartiment de l'opérateur ergonomique permet à l'opérateur de sélectionner la position de travail la plus confortable pour une meilleure productivité.
Position optimale de la pédale et tapis antidérivant
Basés sur l'ergonomie, l'accélérateur et la pédale de frein sont positionnés de manière optimale pour une utilisation très pratique de l'équipement. Tapis de sol en caoutchouc livrable et facile à enlever.
Un design conçu en fonction de l'ergonomie permet de réduire la fatigue et d'améliorer l'efficacité de l'opérateur.
Écran LCD auto-diagnostic
L'écran LCD possède un système rétro-éclairé pour afficher l'état du système dans tous les environnements. L'écran fournit des informations sur les erreurs d'utilisation, des problèmes système, le niveau de la batterie, le compteur horaire et d'autres fonctions.

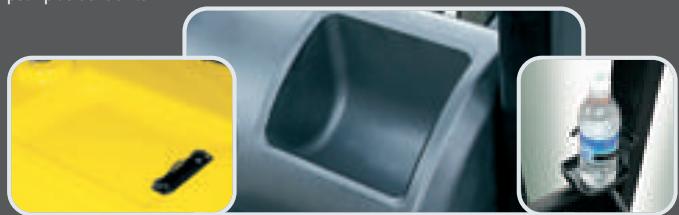

Console et porte-gobelets
Des espaces de stockage supplémentaires sont situés à l'intérieur de l'espace de l'opérateur pour plus de capacité.

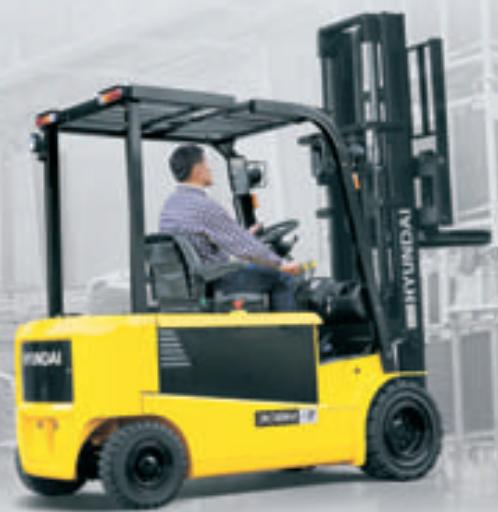

Grande durabilité et disposition simple
Une disposition optimale des composants assure un accès aisé pendant la maintenance.
L'illustration peut prévenir des équipements disponibles en option.
Chassis monobloc travaux lourds
Le chassis monobloc pour travaux lourds, conçu sur base d'une analyse structurelle précise, garantit durability et sécurité.

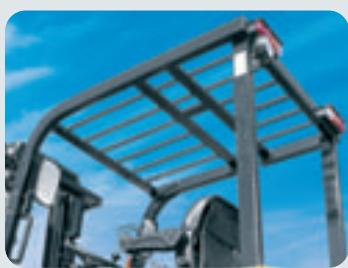

Solide arceau protecteur
L'arceau protecteur de sécurité est conforme aux réglementations EEC et ANSI et protège l'opérateur pendant les travaux dangereux.
Frein de stationnement
Le frein de stationnement à cliquet demande moins d'effort à l'opérateur.

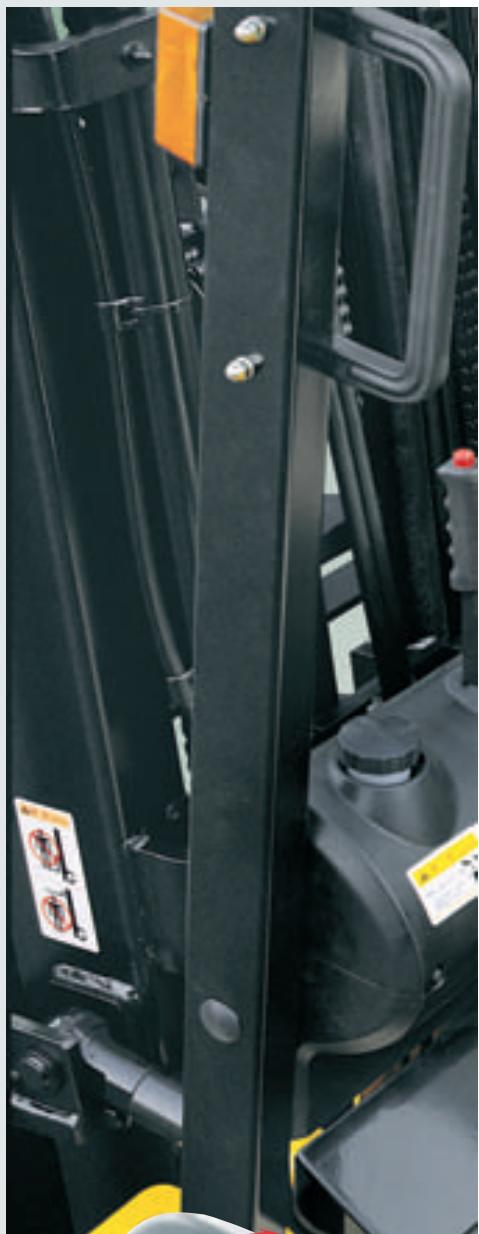

Grande marche et poignée
Une grande marche "ouverte" assure facilité et sécurité pour entrer dans la machine et en sortie.
Lamp de sécurité arrière
Les lampes arrière avec clignotants, phares arrière, feux de freinage sont positionnées pour une grande visibilité et sécurité.
Broche d'entraînement facile à accrocher
Le remorquage facilité grâce à une ouverture large.
ORFS (o-ring face seal, joint torque mécanique)
Un tuyau de type ORFS empêche toute fuite d'huile hydraulique.

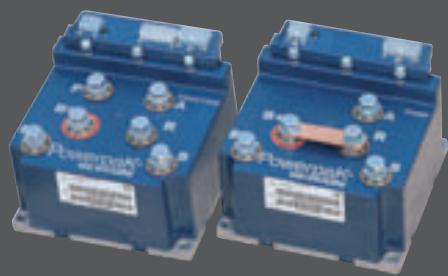

Contrôleur SEVCON haute technologie
Le contrôle SEVCON 16Mhz (haute fréquence) efficace et presque silencieux assure un fonctionnement en douceur et une protection pour les hauteurs et les basses tensions, la surchauffe. Il comprend une unité d'enregistrement des erreurs.

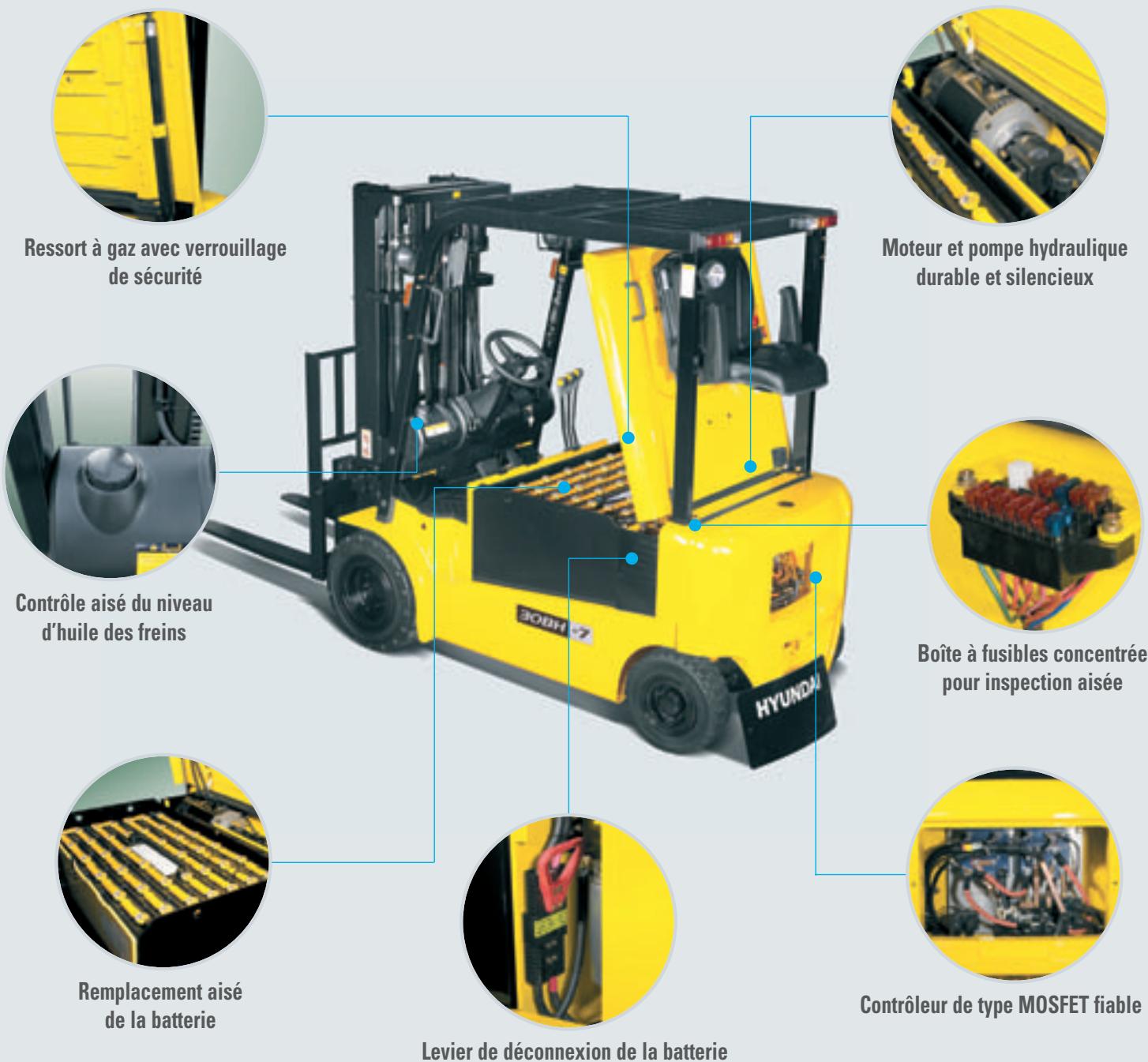

Maintenance aisée
Le changement de la batterie est aisé avec un compartiment basculant vers le haut et une protection à rabats. L'ouverture et la fermeture du couvercle de la batterie sont facilitées par un vérin à gaz.
L'illustration peut préparer des équipements disponibles en option.
Phares grande visibilité et phare de travail arrêté
Convertisseur CC-CC Le convertisseur CC-CC, conformément à UL & CE, empêche les courts-circuits, la surcharge et la polarité inverse.
Nouvelle série 7
Spécifications du mât (20/25BH-7)
| Type de mât | Hauteur maximale de la fourche (mm) | Hauteur hors tout (abaisse) mm (in) | Levage gratuite (mm) | Angle d'inclinaison (degrés) | Capacité de charge à 500 mm LC (24 in LC 6+) kg(lb) | Poids du chariot (à vide) kg (lb) | |||||
| Sans protecteur de charges | Avec protecteur de charges | Avant | vers l'arrête | ||||||||
| 20/25BH-7 | 20/25BH-7 | 20/25BH-7 | 20/25BH-7 | 20/25BH-7 | 20/25BH-7 | 20BH-7 | 25BH-7 | 20BH-7 | 25BH-7 | ||
| Duplex | V300 | 118,1 (3000) | 78,7 (2000) | 4,5 (115) | 4,5 (115) | 6 | 8 | 2000 (4000) | 2500 (5000) | 4187 (9229) | 4442 (9792) |
| * V330 | 129,9 (3300) | 84,6 (2150) | 4,5 (115) | 4,5 (115) | 6 | 8 | 2000 (4000) | 2500 (5000) | 4205 (9271) | 4460 (9833) | |
| V350 | 137,8 (3500) | 88,5 (2250) | 4,5 (115) | 4,5 (115) | 6 | 8 | 2000 (4000) | 2500 (5000) | 4222 (9307) | 4477 (9869) | |
| V370 | 145,7 (3700) | 94,4 (2400) | 4,5 (115) | 4,5 (115) | 6 | 8 | 2000 (4000) | 2500 (5000) | 4243 (9353) | 4498 (9916) | |
| V400 | 157,4 (4000) | 100,3 (2550) | 4,5 (115) | 4,5 (115) | 6 | 8 | 2000 (4000) | 2500 (5000) | 4264 (9399) | 4519 (9961) | |
| V430 | 169,3 (4300) | 106,2 (2700) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2000 (4000) | 2450 (4875) | 4311 (9505) | 4566 (10067) | |
| V450 | 177,2 (4500) | 112,2 (2850) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2000 (4000) | 2400 (4675) | 4347 (9583) | 4602 (10145) | |
| V470 | 185,0 (4700) | 116,1 (2950) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2000 (4000) | 2300 (4450) | 4357 (9605) | 4612 (10167) | |
| V500 | 196,9 (5000) | 122,0 (3100) | 4,5 (115) | 4,5 (115) | 6 | 6 | 1900 (3775) | 2150 (4125) | 4378 (9651) | 4633 (10214) | |
| Duplex levée libre | VF300 | 118,1 (3000) | 78,7 (2000) | 54,2 (1377) | 32,3 (820) | 6 | 6 | 2000 (4000) | 2500 (5000) | 4238 (9344) | 4493 (9906) |
| VF330 | 129,9 (3300) | 84,6 (2150) | 60,1 (1527) | 38,2 (970) | 6 | 6 | 2000 (4000) | 2500 (5000) | 4271 (9416) | 4526 (9979) | |
| Triplex levée libre | TF370 | 145,7 (3700) | 70,9 (1800) | 46,3 (1177) | 24,4 (620) | 6 | 6 | 2000 (4000) | 2500 (5000) | 4317 (9517) | 4572 (10079) |
| TF400 | 157,4 (4000) | 74,8 (1900) | 50,3 (1277) | 28,3 (720) | 6 | 6 | 2000 (4000) | 2400 (4875) | 4341 (9569) | 4596 (10131) | |
| TF430 | 169,3 (4300) | 78,7 (2000) | 54,2 (1377) | 32,3 (820) | 6 | 6 | 2000 (4000) | 2350 (4775) | 4359 (9609) | 4614 (10172) | |
| TF450 | 177,2 (4500) | 82,7 (2100) | 58,1 (1477) | 36,2 (920) | 6 | 6 | 1950 (3900) | 2300 (4675) | 4378 (9651) | 4633 (10213) | |
| TF470 | 185,0 (4700) | 84,6 (2150) | 60,1 (1527) | 38,2 (970) | 6 | 6 | 1900 (3775) | 2200 (4475) | 4400 (9700) | 4655 (10262) | |
| TF500 | 196,9 (5000) | 88,6 (2250) | 64,1 (1627) | 42,1 (1070) | 6 | 6 | 1850 (3675) | 2100 (4275) | 4422 (9748) | 4677 (10310) | |
| TF550 | 216,5 (5500) | 96,4 (2450) | 71,9 (1827) | 50,0 (1270) | 6 | 6 | 1800 (3575) | 1950 (3975) | 4460 (9833) | 4715 (10395) | |
| TF600 | 236,2 (6000) | 104,3 (2650) | 79,8 (2027) | 57,9 (1470) | 6 | 6 | 1550 (3075) | 1700 (3475) | 4525 (9976) | 4780 (10538) | |
| TF650 | 255,9 (6500) | 112,2 (2850) | 87,7 (2227) | 65,7 (1670) | 3 | 3 | 1250 (2525) | 1400 (2875) | 4565 (10063) | 4820 (10625) | |
| TF700 | 275,6 (7000) | 120,1 (3050) | 95,6 (2427) | 73,6 (1870) | 3 | 3 | 850 (1750) | 1100 (2275) | 4602 (10144) | 4857 (10707) | |
- Standard
Spécifications du mât (30BH-7)
| Type de mât | Hauteur maximale de la fourche (mm) | Hauteur hors tout (abaisse) mm (in) | Levage gratuite (mm) | Angle d'inclinaison (degrés) | Capacité de charge à 500 mm LC (24 in LC 6+) kg(lb) | Poids du chariot (à vide) kg (lb) | |||
| Sans protecteur de charges | Avec protecteur de charges | Avant | vers l'arrête | ||||||
| Duplex | V300 | 118,1 (3000) | 79,1 (2009) | 4,5 (115) | 4,5 (115) | 6 | 8 | 3000 (6000) | 4976 (10969) |
| * V330 | 129,9 (3300) | 85,0 (2159) | 4,5 (115) | 4,5 (115) | 6 | 8 | 3000 (6000) | 4998 (11018) | |
| V350 | 137,8 (3500) | 89,2 (2259) | 4,5 (115) | 4,5 (115) | 6 | 8 | 3000 (6000) | 5012 (11049) | |
| V370 | 145,7 (3700) | 94,9 (2409) | 4,5 (115) | 4,5 (115) | 6 | 8 | 3000 (6000) | 5034 (11098) | |
| V400 | 157,4 (4000) | 100,8 (2559) | 4,5 (115) | 4,5 (115) | 6 | 8 | 3000 (5875) | 5056 (11146) | |
| V430 | 169,3 (4300) | 106,7 (2709) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2950 (5775) | 5105 (11254) | |
| V450 | 177,2 (4500) | 112,6 (2859) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2900 (5650) | 5141 (11334) | |
| V470 | 185,0 (4700) | 116,5 (2959) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2850 (5550) | 5152 (11358) | |
| V500 | 196,9 (5000) | 122,4 (3109) | 4,5 (115) | 4,5 (115) | 6 | 6 | 2750 (5450) | 5174 (11407) | |
| Duplex levée libre | VF300 | 118,1 (3000) | 79,1 (2009) | 51,7 (1314) | 32,7 (829) | 6 | 6 | 3000 (6000) | 5017 (11059) |
| VF330 | 129,9 (3300) | 85,0 (2159) | 57,6 (1464) | 38,6 (979) | 6 | 6 | 3000 (6000) | 5049 (11132) | |
| Triplex levée libre | TF370 | 145,7 (3700) | 71,2 (1809) | 43,9 (1114) | 24,8 (629) | 6 | 6 | 3000 (6000) | 5123 (11294) |
| TF400 | 157,4 (4000) | 75,2 (1909) | 47,8 (1214) | 28,7 (729) | 6 | 6 | 2900 (5775) | 5146 (11344) | |
| TF430 | 169,3 (4300) | 79,1 (2009) | 51,7 (1314) | 32,7 (829) | 6 | 6 | 2850 (5650) | 5163 (11382) | |
| TF450 | 177,2 (4500) | 83,1 (2109) | 55,7 (1414) | 36,6 (929) | 6 | 6 | 2750 (5450) | 5179 (11417) | |
| TF470 | 185,0 (4700) | 85,0 (2159) | 57,6 (1464) | 38,6 (979) | 6 | 6 | 2650 (5250) | 5199 (11462) | |
| TF500 | 196,9 (5000) | 89,0 (2259) | 61,6 (1564) | 42,5 (1079) | 6 | 6 | 2500 (4975) | 5221 (11510) | |
| TF550 | 216,5 (5500) | 96,8 (2459) | 69,4 (1764) | 50,3 (1279) | 6 | 6 | 2300 (4550) | 5259 (11594) | |
| TF600 | 236,2 (6000) | 104,7 (2659) | 77,3 (1964) | 58,2 (1479) | 6 | 6 | 2100 (4125) | 5323 (11734) | |
| TF650 | 255,9 (6500) | 112,6 (2859) | 85,2 (2164) | 66,1 (1679) | 3 | 3 | 1800 (3575) | 5361 (11818) | |
| TF700 | 275,6 (7000) | 120,5 (3059) | 93,1 (2364) | 74,0 (1879) | 3 | 3 | 1450 (2975) | 5395 (11894) | |
- Standard

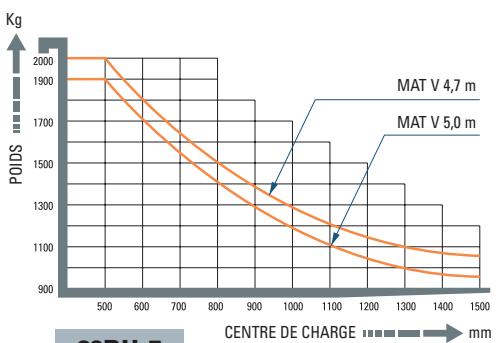

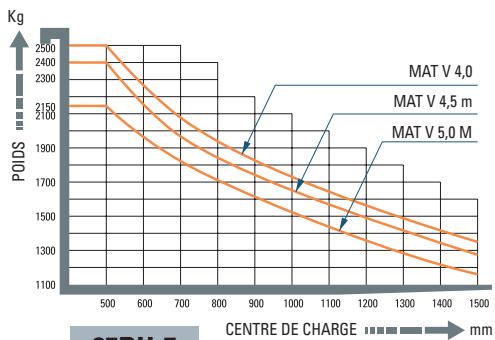

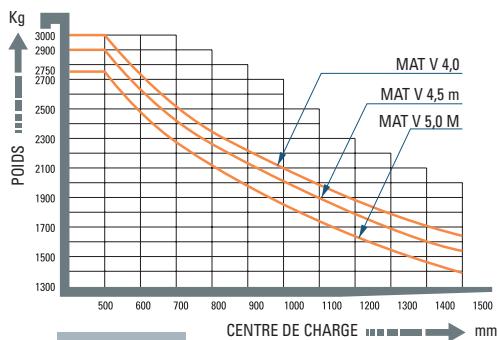

Capacité de charge
20BH-7
25BH-7
30BH-7
Divers accessoires
Déplacement latéral
Fourche articulée
Godetarticulé
Fourche rotative
Traction-poussée
Serrage à rouleau rotatif
Stabilisateurs de charge
Pince à cartons
Inversion palette
Pince à futs
Pince à balles
Extenseur de charge
Positionneur de fourche
Standard
- Lampe de travail arrêté
Options
Fourche
20/25BH-7
- Étendards de fourche
20/25BH-7
1300mm/1500mm/1700mm/1800mm
30BH-7
| Identification | ||||
| 1.1 | Fabricant | Hyundai | Hyundai | Hyundai |
| 1.2 | Désignation du type de fabricant | 20BH - 7 | 25BH - 7 | 30BH - 7 |
| 1.3 | Entrainment : électric (batterie ou secteur), diesel, essence, gaz liquide, manuel | Electrique | Electrique | Electrique |
| 1.4 | Type de fonctionnement : manuel, piéton, début, asssis, poste de conduite élevable | Assis | Assis | Assis |
| 1.5 | Capacité de charge / charge nominale Q (t) | 2,0 | 2,5 | 3,0 |
| 1.6 | Distance centre de charge c (mm) | 500 | 500 | 500 |
| 1.8 | Distance de charge, centre de l'essieu d'entrainment à la fourche x(mm) | 464 | 464 | 464 |
| 1.9 | Empattement y(mm) | 1.575 | 1.575 | 1.719 |
| Poids | |||||
| 2.1 | Poids entretien | kg | 4.205 | 4.460 | 5.000 |
| 2.2 | Charge par essieu, charge avant/ariière | kg | 5.431 / 774 | 6.193 / 802 | 7.169 / 866 |
| 2.3 | Charge par essieu, décharge avant/ariière | kg | 2.207 / 1.998 | 2.163 / 2.332 | 2.485 / 2.550 |
| Roues, Chàssis | |||||
| 3.1 | Pneus : caoutchouc solide, super-élastique, pneumatique, polyuréthanne | SE | SE | SE | |
| 3.2 | Taille pneus, avant (ø x largeur) | 23 x 9 - 10 | 23 x 9 - 10 | 23 x 10 - 12 | |
| 3.3 | Taille pneus, arrière (ø x largeur) | 18 x 7 - 8 | 18 x 7 - 8 | 18 x 7 - 8 | |
| 3.5 | Roues, nombre avant x arrière (x = roues entrainées) | 2 x / 2 | 2 x / 2 | 2 x / 2 | |
| 3.6 | Largeur de voie, avant | b10(mm) | 992 | 992 | 1.008 |
| 3.7 | Largeur de voie, arrière | b11(mm) | 980 | 980 | 980 |
| Dimensions de base | |||||
| 4.1 | Mât / chariot porte-fourche inclination avant / arrêté | degrés | 6/8 | 6/8 | 6/8 |
| 4.2 | Hauteur mât abaisse | h1 (mm) | 2.150 | 2.150 | 2.160 |
| 4.3 | Levage libre | h2 (mm) | 115 | 115 | 115 |
| 4.4 | Hauteur de levage | h3 (mm) | 3.300 | 3.300 | 3.300 |
| 4.5 | Hauteur mât étendu | h4 (mm) | 4.485 | 4.485 | 4.485 |
| 4.7 | Hauteur arceau protecteur (cabine) | h5 (mm) | 2.150 | 2.150 | 2.160 |
| 4.8 | Hauteur du siège / hauteur début | h7 (mm) | 1.080 | 1.080 | 1.090 |
| 4.12 | Hauteur de raccordement | h10 (mm) | 335 | 335 | 335 |
| 4.19 | Longueur hors tout | l1 (mm) | 3.389 | 3.447 | 3.590 |
| 4.20 | Longueur jusqu'à l'extrémité des fourches | l2 (mm) | 2.339 | 2.397 | 2.540 |
| 4.21 | Largeur hors tout | b1/b2 (mm) | 1.196 | 1.196 | 1.248 |
| 4.22 | Dimensions de la fourche | s / e / l(mm) | 1.050 x 100 x 45 | 1.050 x 100 x 45 | 1.050 x 125 x 45 |
| 4.23 | Chariot porte-fourche ISO 2328, classe / type A,B | 2A | 2A | 3A | |
| 4.24 | Largeur chariot porte fourche | b3 (mm) | 1.060 | 1.060 | 1.060 |
| 4.31 | Garde au sol, charge, sous le mât | m1(mm) | 105 | 105 | 114 |
| 4.32 | Garde au sol, centre de l'empattement | m2(mm) | 125 | 125 | 125 |
| 4.33 | Largeur allée pour carrefours palettes 1000x1200 | Ast(mm) | 3.535 | 3.560 | 3.730 |
| 4.34 | Largeur allée pour longueurs palettes 800x1200 | Ast(mm) | 3.735 | 3.760 | 3.930 |
| 4.35 | Rayon de giration | Wa(mm) | 2.070 | 2.095 | 2.265 |
| 4.36 | Distance au point de pivot le plus petit | b13(mm) | 600 | 600 | 690 |
| Données performance | |||||
| 5.1 | Vitesse de déplacement, charge / à vide | km/h | 15,2 / 17,1 | 14,3 / 17,2 | 14,0 / 16,3 |
| 5.2 | Vitesse de levage, charge / à vide | m/s | 0,42 / 0,5 | 0,38 / 0,5 | 0,32 / 0,45 |
| 5.3 | Vitesse d'abissement, charge / à vide | m/s | 0,5 / 0,45 | 0,5 / 0,45 | 0,5 / 0,45 |
| 5.5 | Barre de traction, charge/à vide S2 60 min | N | 4.730 / 5.340 | 4.560 / 5.320 | 4.180 / 5.010 |
| 5.6 | Barre de traction max., charge/à vide S2 5 min | N | 12.190 / 13.090 | 12.020 / 13.110 | 11.400 / 12.540 |
| 5.7 | Performances gradient, charge/à vide S2 30 min | % | 9,7 / 15,9 | 8,4 / 14,8 | 6,8 / 12,6 |
| 5.8 | Performances gradient max., charge/à vide S2 5 min | % | 20,0 / 26,8 | 17,4 / 25,0 | 14,4 / 25,2 |
| 5.9 | Temps d'accelération, charge / à vide | - | - | - | - |
| 5.10 | Frein de service | - | hydr. | hydr. | hydr. |
| E - Motor | |||||
| 6.1 | Indice moteur d'entrainment S2 60 min | kW | 15,5 | 15,5 | 15,5 |
| 6.2 | Indice moteur élevation à S2 5 min | kW | 15,0 | 15,0 | 15,0 |
| 6.3 | Batterie conforme à DIN 43531 / 35 / 36 A, B, C, no | DIN 43536A | DIN 43536A | DIN 4 3536A | |
| 6.4 | Tension de la batterie, capacité nominale K5 | V/A h | 80 / 600 | 80 / 600 | 80 / 750 |
| 6.5 | Poids de la batterie (min) | kg | 1.470 | 1.470 | 1.780 |
| Dimensions de la batterie L / I/H | mm | 1.025 / 708 / 784 | 1.025 / 708 / 784 | 1.025 / 852 / 784 | |
| 6.6 | Consummation d'énergie selon le cycle VDI | KWh/h | - | - | - |
| Autres détails | ||||
| 8.1 | Type de contrôle d'entrainment | Bar | Série DC | Série DC |
| 8.2 | Pression de fonctionnement pour les accessoires | >200 | >200 | |
| 8.3 | Volume d'huile pour les accessoires | L/min | - | - |
| 8.4 | Niveau sonore à l'odore de l'opérateur selon DIN 12 053 | db(A) | 67 | 67 |
| 8.5 | Raccordement de remorquage, type DIN | - | - | |
HYUNDAI
- Puissance supérieure et performances optimales

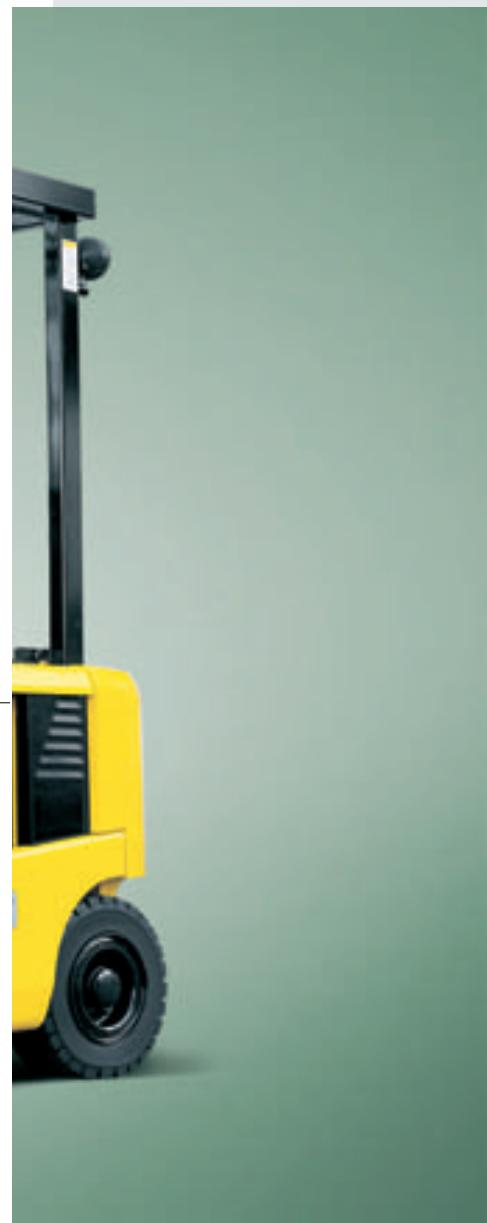

- Moteur à traction et essieu moteur haute qualité
- Défense de sécurité des fourches
- Système hydraulique de pointe
- Système anti-roulement en arrêt, vitesse de déplacement rapide et capacité de gravissement de pente
- Capacité de gravissement de pente (MAX) (à vide)
- Angle d'inclinaison du mât plus élevé
- Freins propres et fiables
- Direction assistée entièrement hydrostatique
- Volant de direction réglable avec bouton de direction
- Levier de transmission à contrôle aisé
- Réponse rapide des leviers de commande d'utilisation
- Nouvelle visibilité plus grande pour des opérations plus sûres
- Parfaitement adapté à un travail de longue durée
- Position optimale de la pédale et tapis antidérivant
- Écran LCD auto-diagnostic
- Console et porte-gobelets
- Grande durabilité et disposition simple
- Chassis monobloc travaux lourds
- Solide arceau protecteur
- Frein de stationnement
- Grande marche et poignée
- Lamp de sécurité arrière
- Broche d'entraînement facile à accrocher
- ORFS (o-ring face seal, joint torque mécanique)
- Contrôleur SEVCON haute technologie
- Maintenance aisée
- Nouvelle série 7
- Capacité de charge
- Divers accessoires
- Standard
- Options
Marque : HYUNDAI

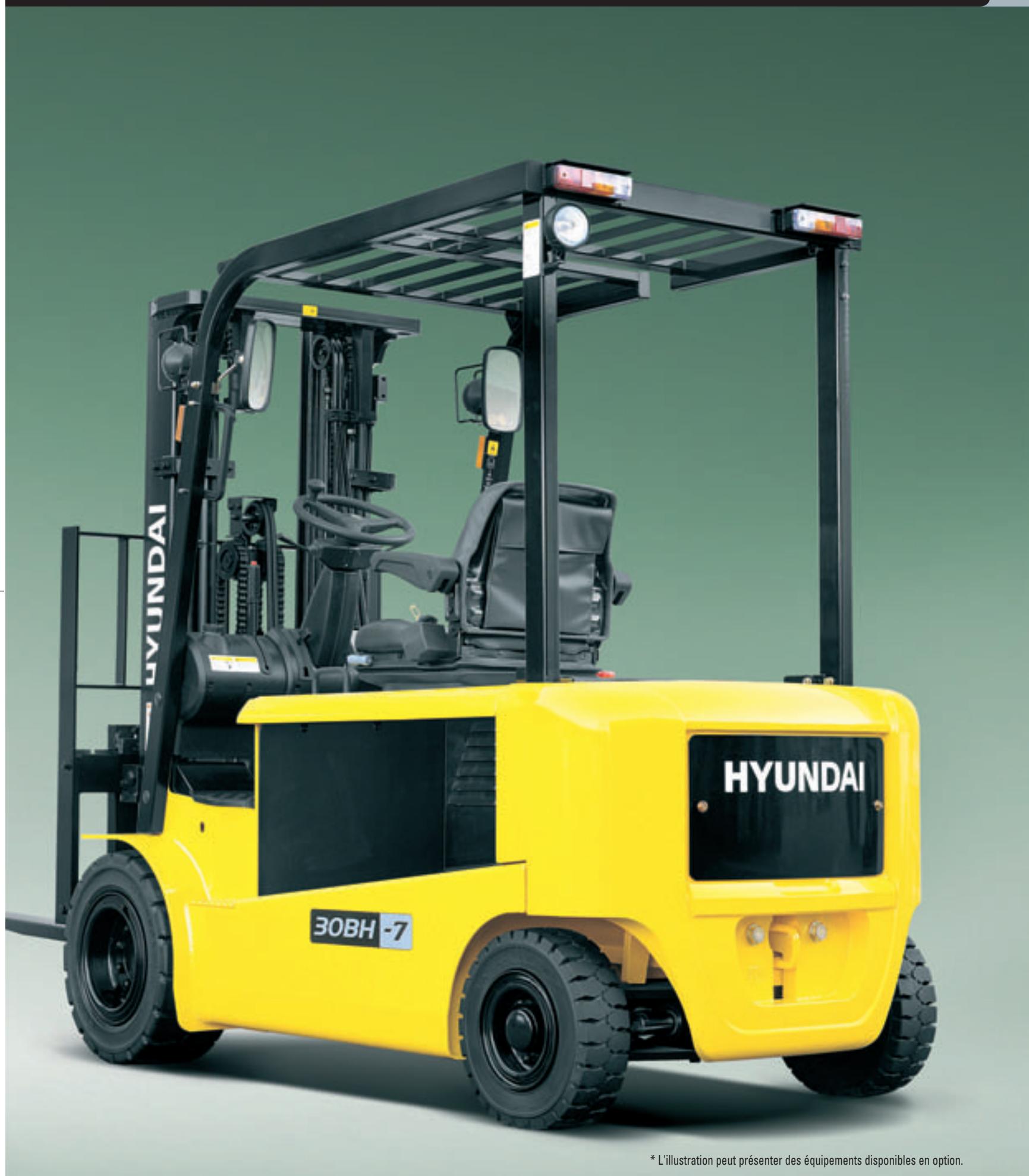

Modèle : 30BH-7
Catégorie : Chariot élévateur
