HDF50-7S - Chariot élévateur HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chariot élévateur à fourche
Caractéristiques techniques principales	Chariot élévateur à moteur diesel, capacité de levage de 5 tonnes
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 3,5 m, Largeur : 1,2 m, Hauteur : 2,5 m
Poids	Environ 4,5 tonnes
Compatibilités	Accessoires standard pour chariots élévateurs
Type de batterie	N/A (moteur diesel)
Tension	N/A (moteur diesel)
Puissance	75 kW
Fonctions principales	Levage et transport de charges lourdes
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des distributeurs agréés
Sécurité	Équipé de ceintures de sécurité, feux de signalisation, et systèmes de freinage efficaces
Informations générales	Idéal pour les environnements industriels, capacité de manœuvre dans des espaces restreints

FOIRE AUX QUESTIONS - HDF50-7S HYUNDAI

Quel type de carburant puis-je utiliser avec le HYUNDAI HDF50-7S ?

Le HYUNDAI HDF50-7S fonctionne avec du diesel. Assurez-vous d'utiliser du diesel propre et conforme aux normes.

Comment puis-je vérifier le niveau d'huile du moteur ?

Pour vérifier le niveau d'huile, retirez la jauge d'huile, essuyez-la avec un chiffon propre, puis réinsérez-la et retirez-la à nouveau pour lire le niveau.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la batterie pour vous assurer qu'elle est chargée. Ensuite, vérifiez le niveau de carburant et le circuit électrique pour détecter d'éventuels problèmes.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du HYUNDAI HDF50-7S a une capacité de 55 litres.

Comment effectuer l'entretien régulier de l'appareil ?

L'entretien régulier comprend la vérification de l'huile moteur, le remplacement des filtres à air et à carburant, ainsi que le contrôle des niveaux de liquide de refroidissement.

Quel est le poids de la machine ?

Le poids du HYUNDAI HDF50-7S est d'environ 5 000 kg.

Quels sont les problèmes courants rencontrés avec le HYUNDAI HDF50-7S ?

Les problèmes courants incluent des démarrages difficiles, une surchauffe et des fuites de liquide. Assurez-vous de suivre les recommandations d'entretien pour éviter ces problèmes.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le HYUNDAI HDF50-7S sont disponibles chez les concessionnaires Hyundai ou dans les magasins de pièces de machines spécialisées.

Comment régler la pression des pneus ?

La pression des pneus doit être vérifiée régulièrement et ajustée selon les spécifications du fabricant, généralement autour de 2,5 bars.

Quelle est la garantie offerte pour ce modèle ?

Le HYUNDAI HDF50-7S est généralement couvert par une garantie de 12 mois, mais cela peut varier selon le revendeur. Vérifiez les conditions spécifiques avec votre fournisseur.

MODE D'EMPLOI HDF50-7S HYUNDAI

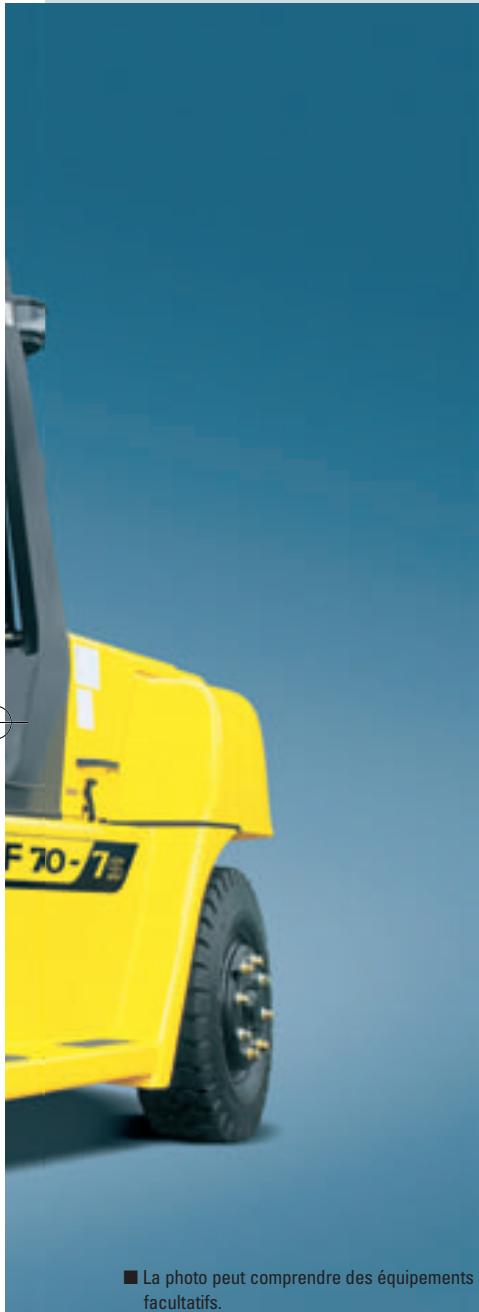

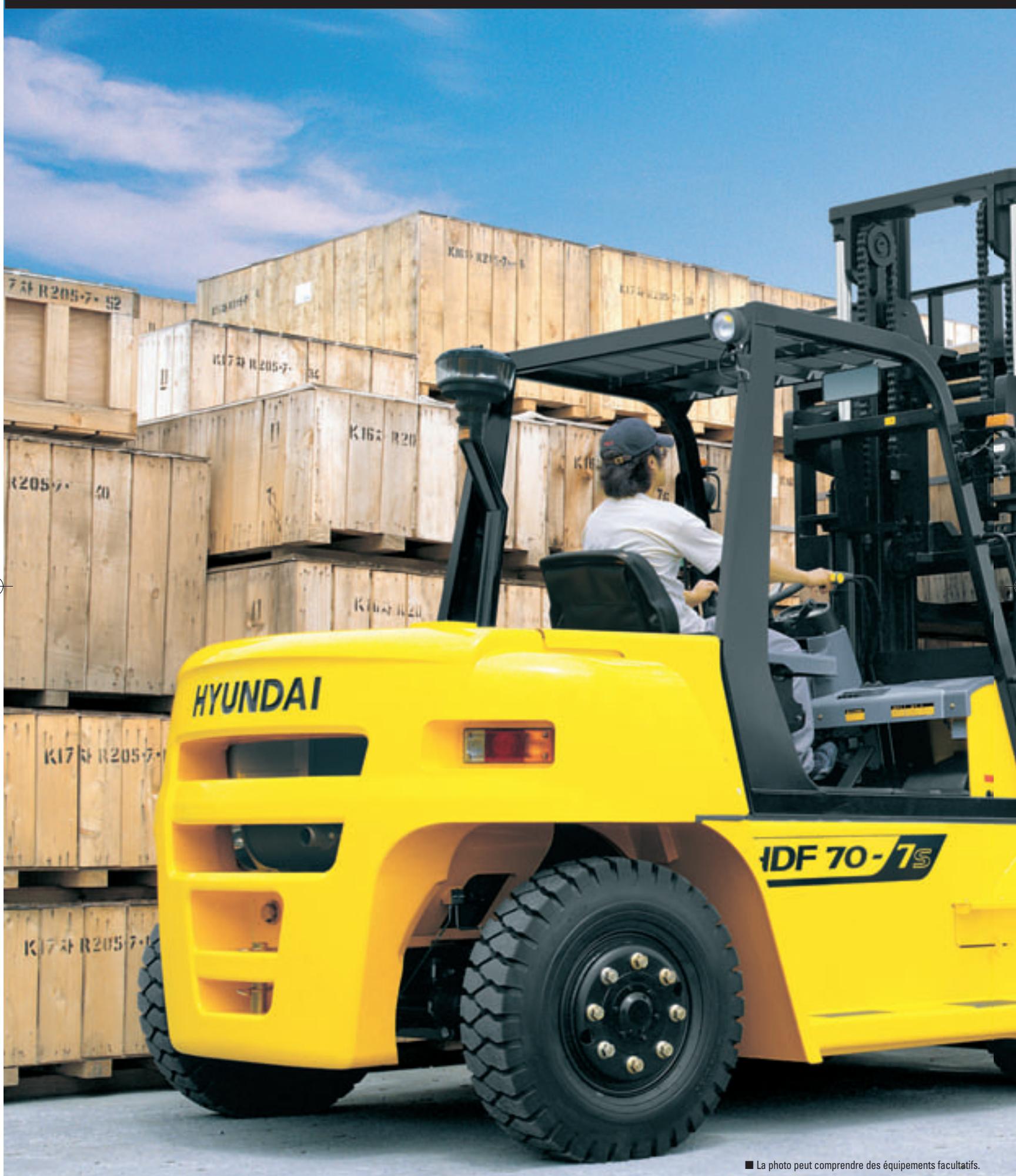

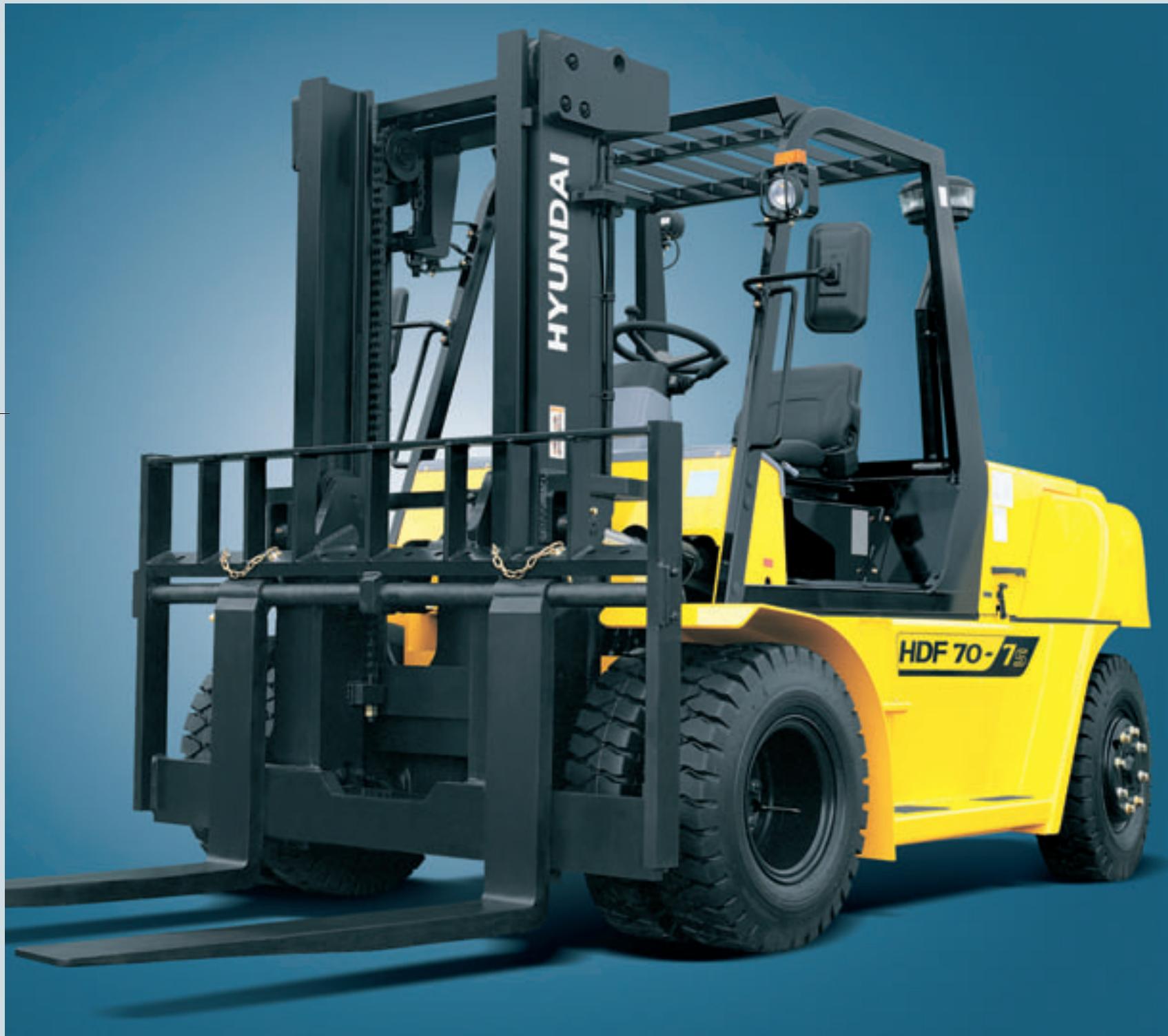

La photo peut comprendre des équipements facultatifs.

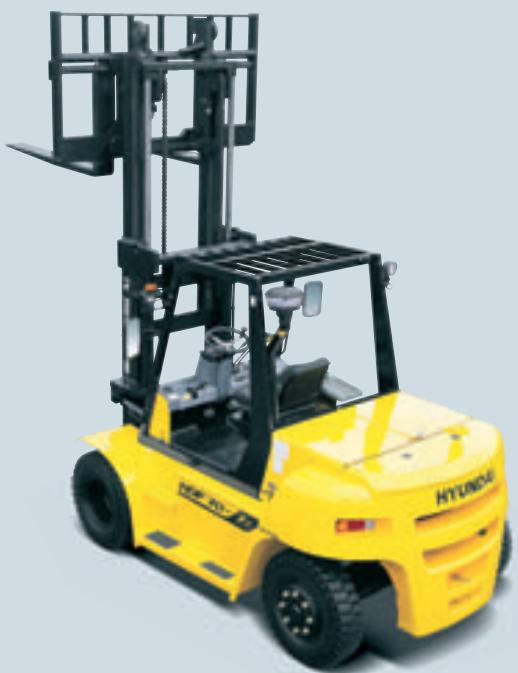

Nouvelle série HDF 7

Révolution de la productivité dans l'industrie des matériaux

Maximizez la productivité de vos activités avec le HDF 50/70-7S.
Grâce à sa grande expérience dans la production d'équipements de construction, Hyundai peut répondre aux besoin de ses clients.

Puisance supérieure et performances elevées

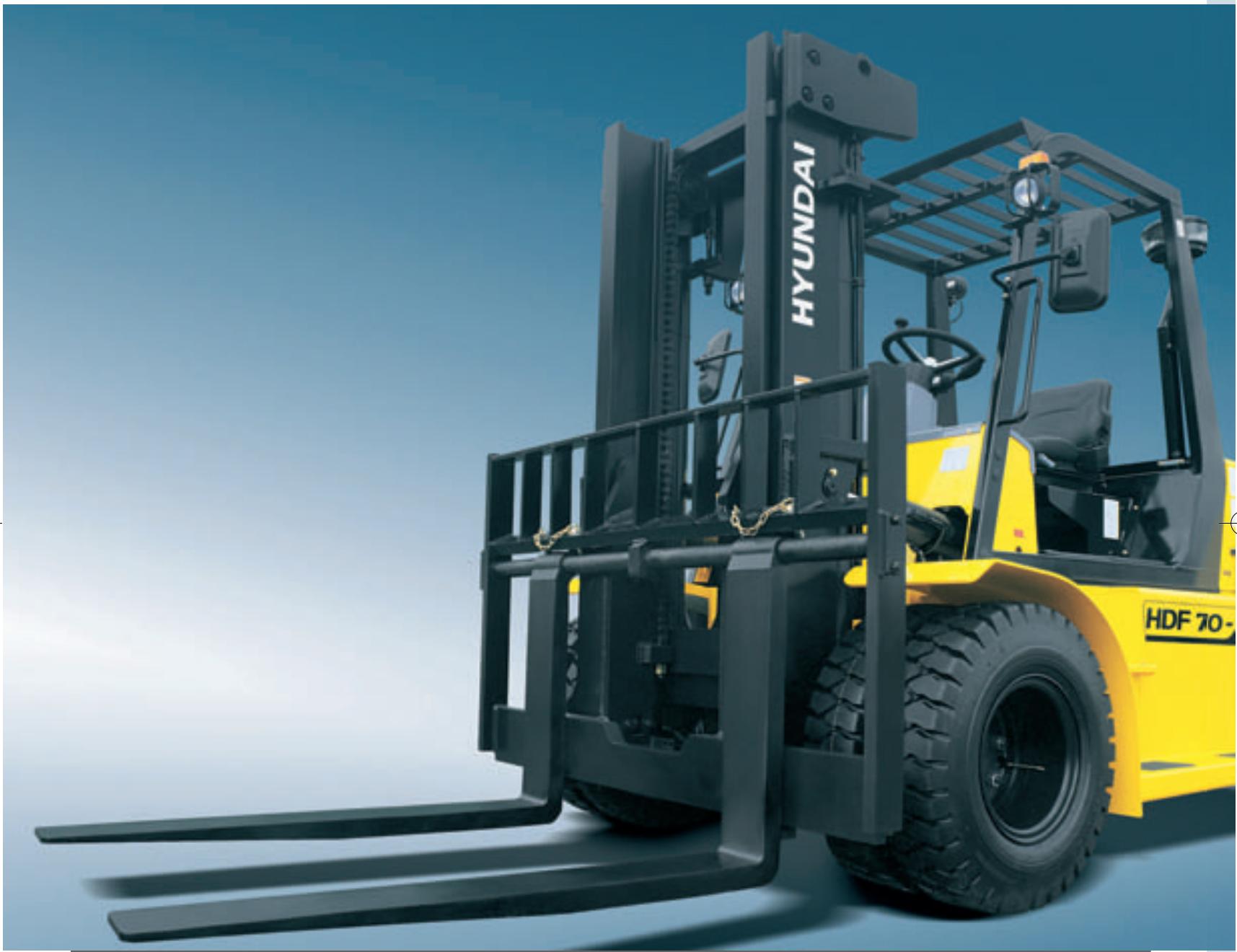

Puisance absolue, le nouveau maître du chantier!

Le nouveau concept du chariot élévateur HDF 50/70-7S augmentera plus que jamais votre productivité.

Moteur puissant

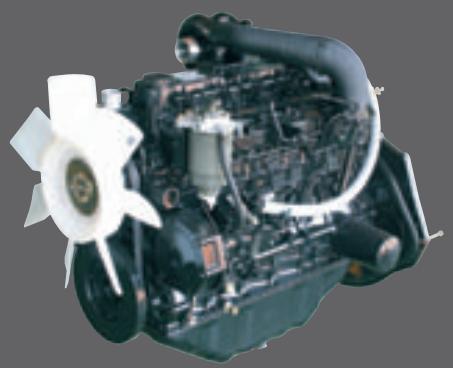

Moteur S6S-DT Mitsubishi

Le moteur six cylindres à turbocompression est créé pour assurer puissance, fiabilité et économie. Ce moteur est conforme aux normes d'émission EPA tier II et EU stage II.

Performances rapides et stables

Pourvoir rapidement lever et descendre le mât, l'incliner vers l'avant et vers l'arrière, offre les importantes conditions d'utilisation possibles pendant le déchargement. Lorsque le chariot est entierement charge, la vitesse de descente du mât est soigneusement contrôle pour garantir la sécurité via la soupape de sécurité de descente.

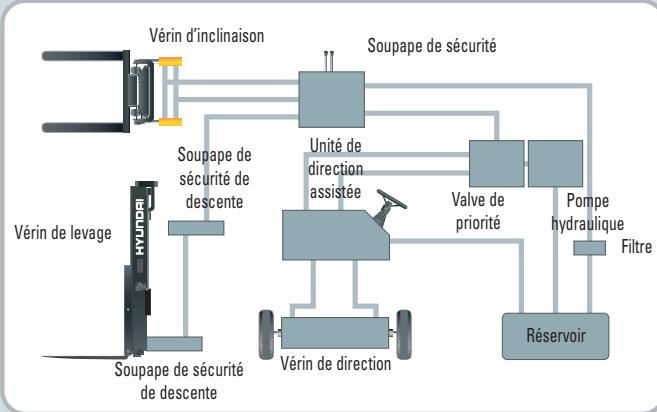

Circuit hydraulique de pointe

Le dernier circuit hydraulique de grande capacité réagit rapidement pendant l'utilisation. Une soupape de commande silencieuse augmente efficacité et solidité.

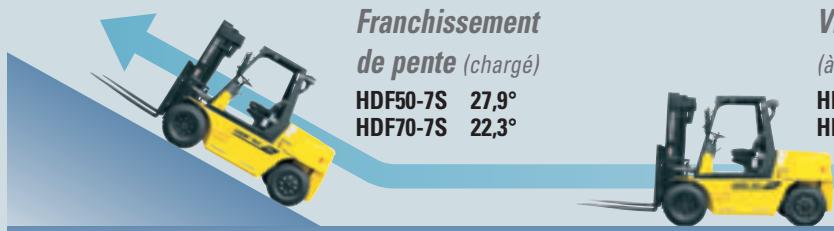

Vitesses de translation et de gravissement de pente plus élevées

Le moteur puissant à haut rendement permet une plus grande accélération, un meilleur comportement en côte et une vitesse de translation plus élevé sur terrain difficile ou en côte.

Vitesse de translation

(a vide)

HDF50-7S 33,1km/h

HDF70-7S 32,6km/h

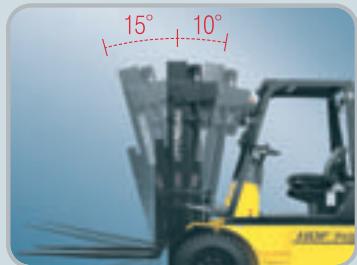

Degre d'inclinaison du mât accru

En augmentant le degré d'inclinaison du mât de 15 degrés vers l'avant et de 10 degrés vers l'arrière, l'opérateur peut procéder plus surement et plus rapidement à des travaux de chargement et de déchargement.

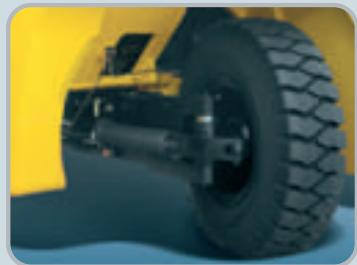

Frein à tambour (Type DUO-SERVO)

L'adoption de freins à tambour de type DUO-SERVO améliore les performances de freinage.

Une fonction d'autoreglage maintain le réglage correct des freins pour compenser l'usure des garnitures.

Direction assisté

Un système de direction hydraulique garantit toujours une directionouple et flexible,evitant les effets d'inertie et de recul du volant.

Système de replissage de carburant à verrouillage à clé

Une meilleure sécurité sur le chantier grâce au bouchon de carburant verrouillable ainsi qu'une plus grande capacité du réserve de carburant pour une durée d'immobilisation moins importante vous assurement une disponibilité maximale de votre chariot.

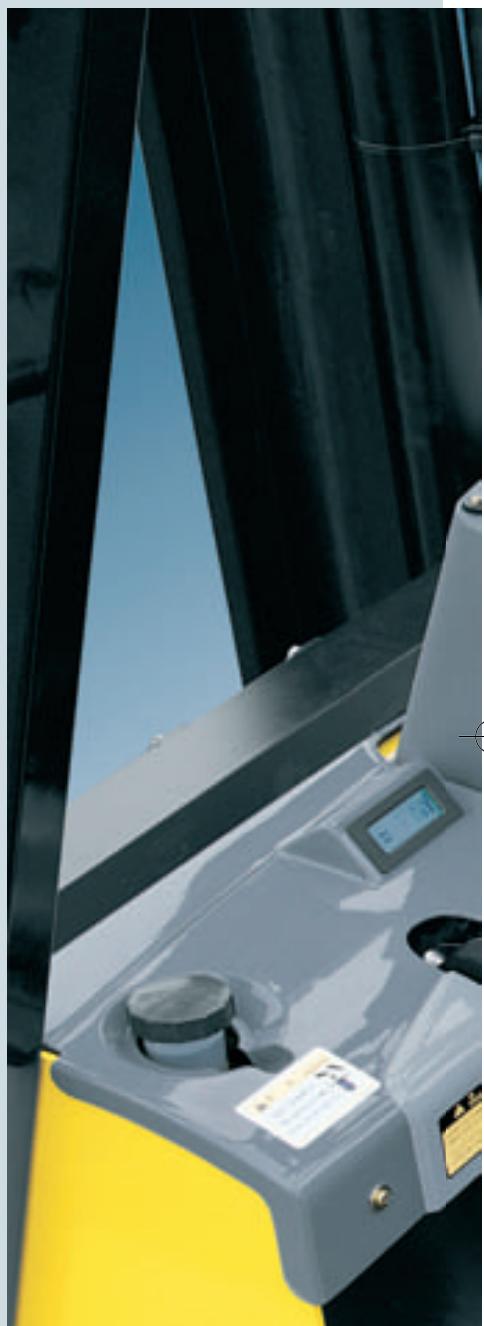

Confort d'utilisation

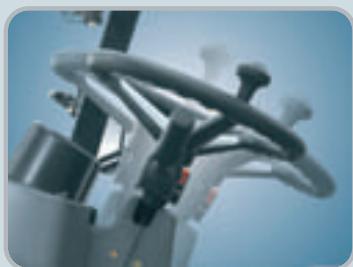

Volant réglable avec pommeau

Le volant peut être régle par un levier situé à droite de la colonne de direction pour le plus grand comfort de l'opérateur.

Sélecteur de sens de marche au Inverseur

Un levier unique du côte gauche de la colonne de direction donne à l'opérateur un contrôle ainsi et rapide de la vitesse et de la direction. Le moteur ne peut être démarré que si ce levier se trouve en position neutre.

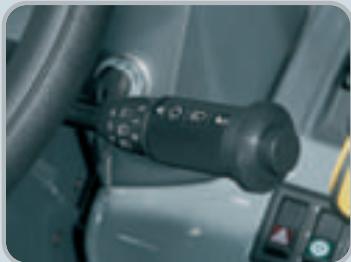

Levier multi-fonctions

Un levier multi-fonctions permet l'utilisation aisé aux eclariage et au klaxon.

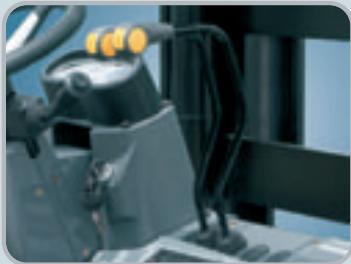

Réaction rapide des leviers de commande

Seul un effort minimal de l'opérateur est nécessaire pour un maniement précis, sur et productif sans risque de panne électrique.

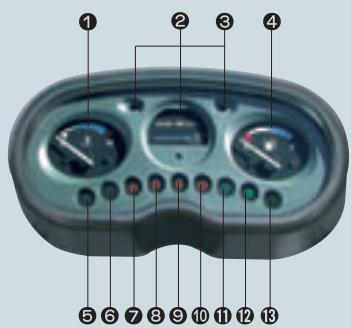

1 Jauge de temperature d'eau
2 Compteur horsire
Indicateurs de direction
4 Jauge de carburant
Témoin de séparateur d'eau

Tableaux de bord conviviales et panneau de contrôle étanche

6 Témoin d'ajretissement de carburant

Témoin d'avertissement d'huile moteur

3 Témoin d'avoitissement de température

du hule de boite de vitesses

9 Temoin de charge de la batterie

10 Temoin de colmatage du filtré à air

11 Indicateur de phares

Indicateur de feux de travail

13 Témoin de préchauffage

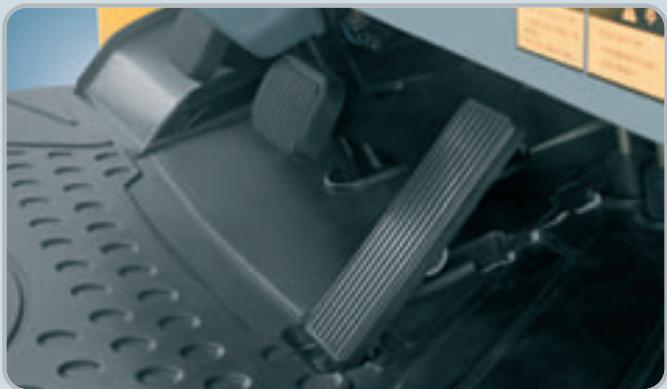

Pédales ergonomiques

Basées sur l'ergonomie, les pédales d'accélérateur, de frein et d'embrayage sont positionnées de manière optimale pour un meilleur comport des opérateurs et une fatigue moindre. Tapis de sole en matière caoutchouc facile à enlever et à nettoyer.

Le dernier système d'amortissement des chocs et antivibrations

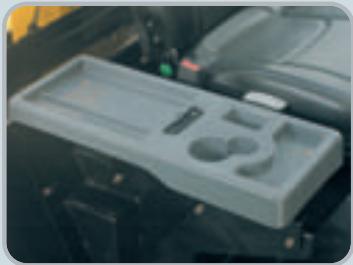

Support pour tasse & console

Des espaces de rangement supplémentaires ont ete prevus pour le comfort du conducteur.

Le système de cabine à suspension hydraulique à la pointe du progrès, utilisant un isolant en caoutchouc antivibrations, est installé entre la protection et le support du moteur pour réduire la source de vibrations et de bruit lors de translation. Cela réduit la fatigue de l'opérateur, et augmente aussi la sécurité.

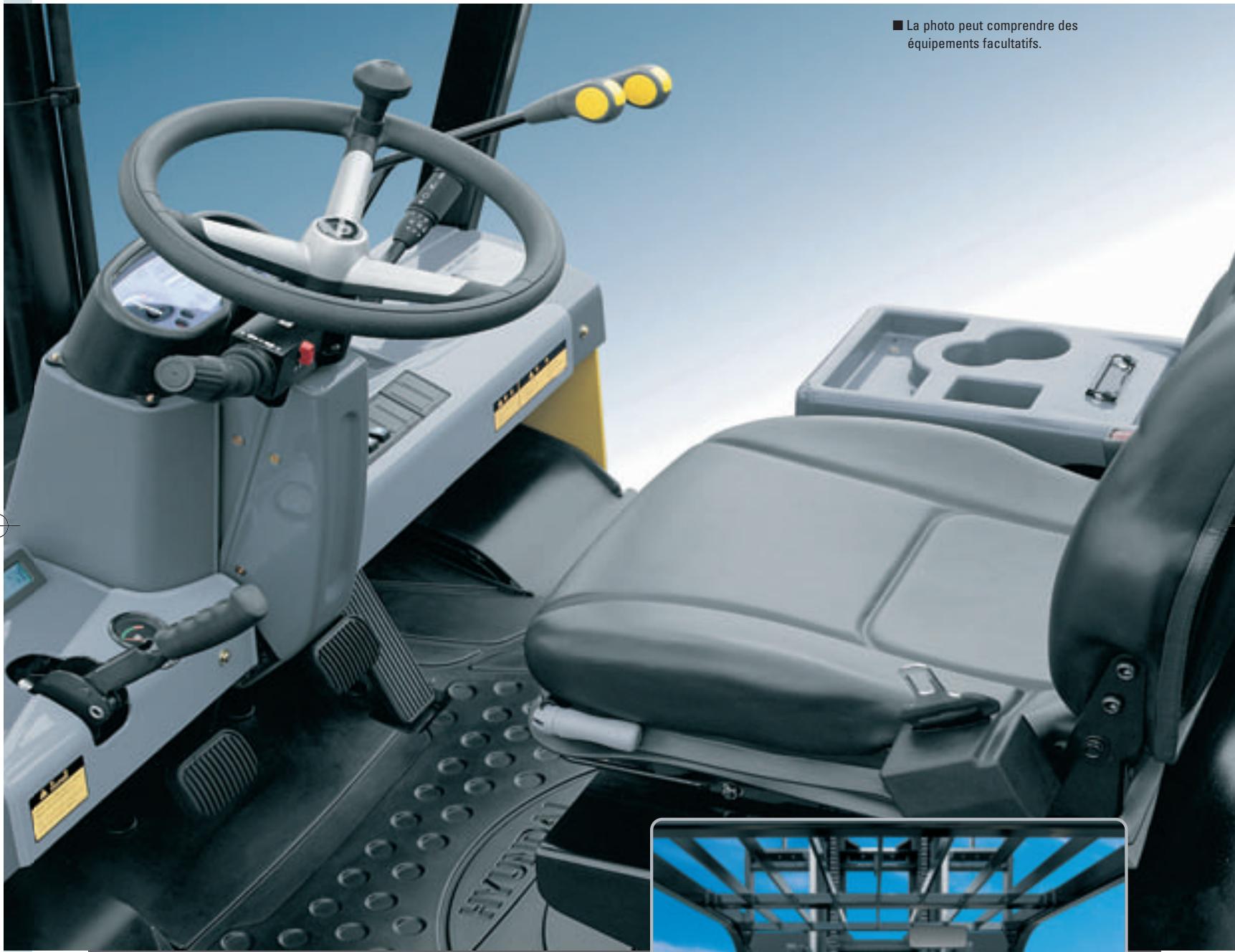

Conception ergonomique !

Une conception basée sur l'ergonomie réduit la fatigue de l'opérateur et augmente l'efficacité.

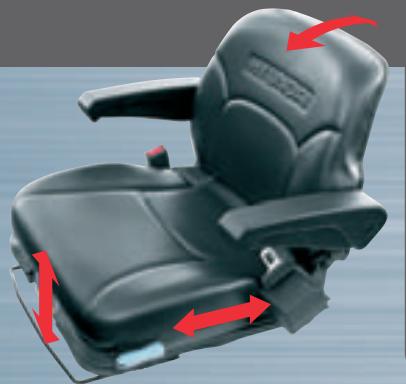

Siège à suspension à réglage facile

Un siège attrayant et a régable,
avec accouvoir rabatable base sur une conception ergonomique,
assure un meilleur comfort, une plus grande sécurité et solidité.

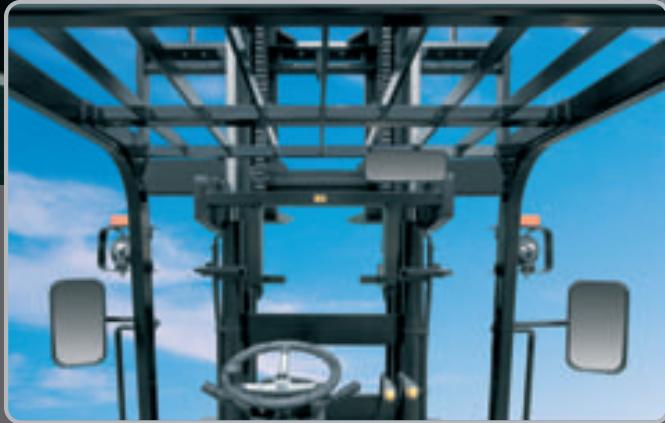

Large champ de vision

L'opérateur peut travailler avec une précision et une sécurité accrues, grâce au mât extralarge donnant une grande visibilité. Tablier équipè d'une protège charge.

Endurance & sécurité

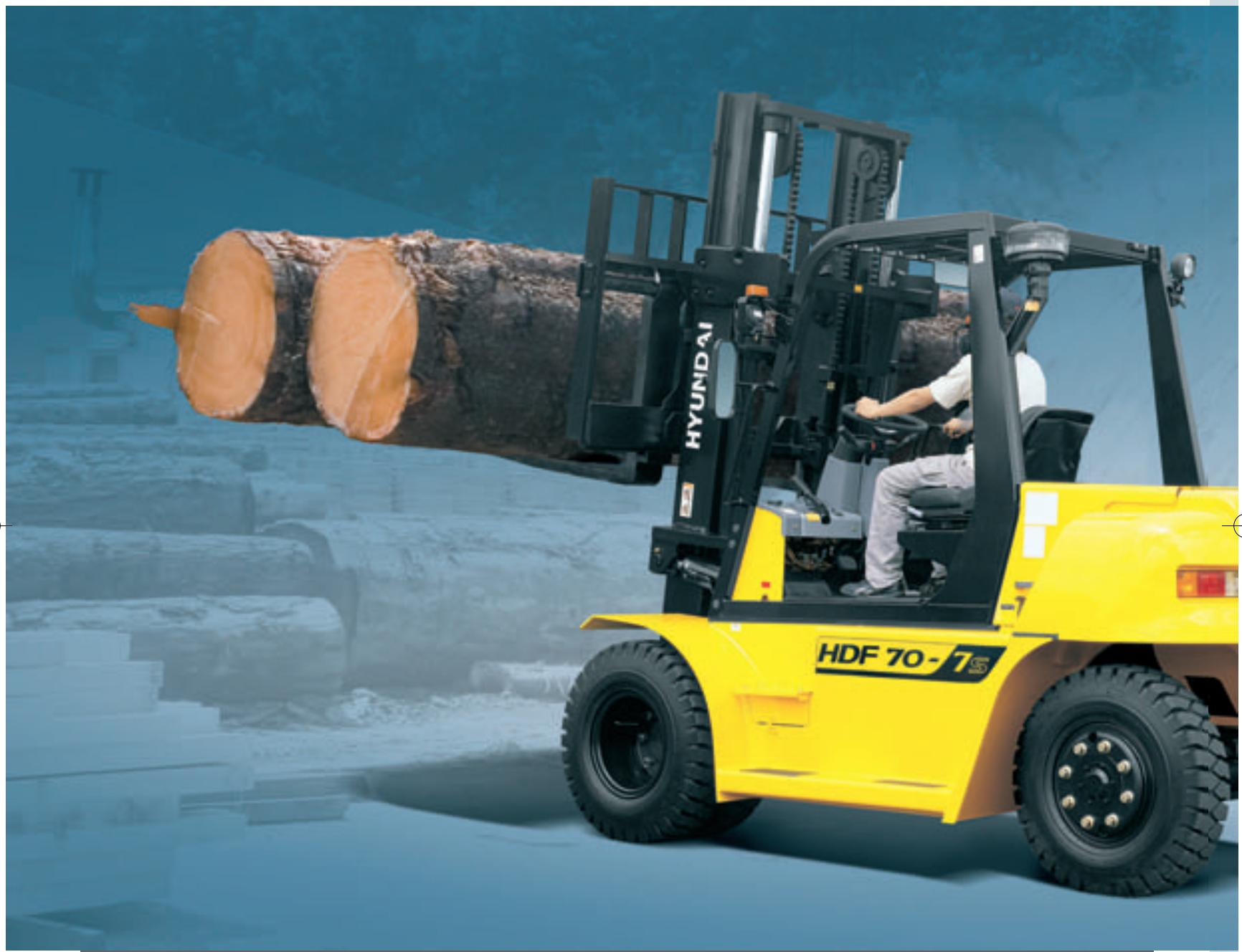

Sans danger grace à sa grande solidité !

Sécurité et solidité sont les priorités lors de la conception de l'équipement.

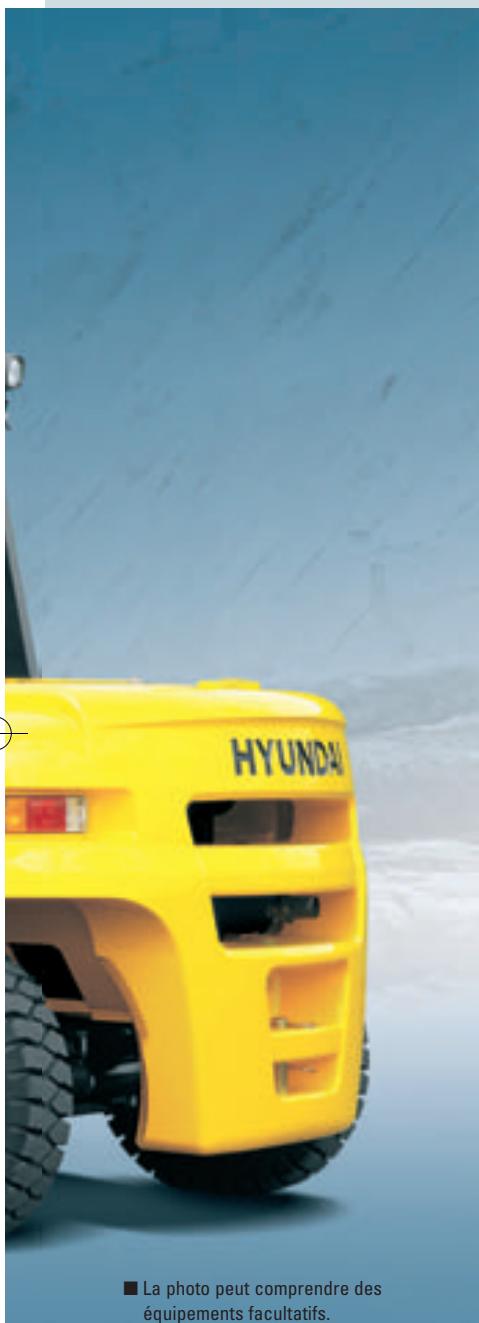

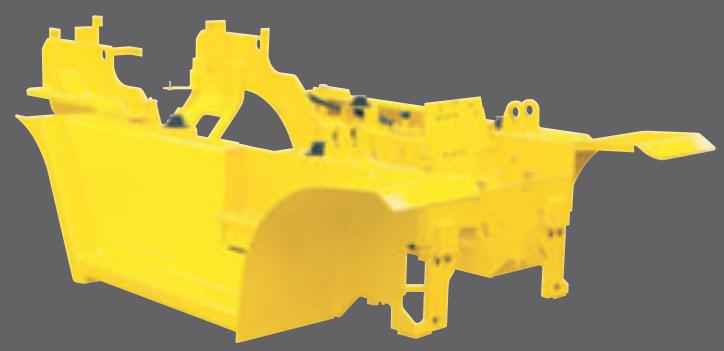

Chassis travaux lourds

Le chassin de type simple pour travaux lourds, concu sur la base d'une analyse structurelle précise, garantit durabilité et sécurité.

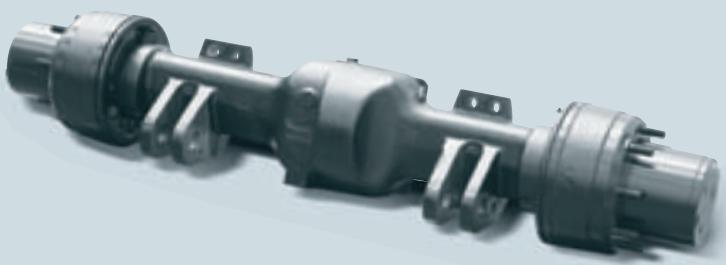

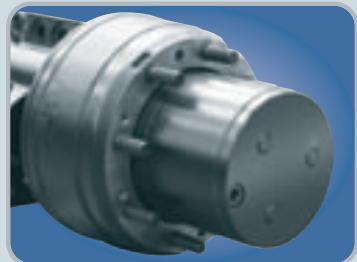

Essieu d'entrainment durable

L'essieu d'entrainment à réduction planétaire de type hypoïde offre en douceur le couple souhaité aux roues motrices.

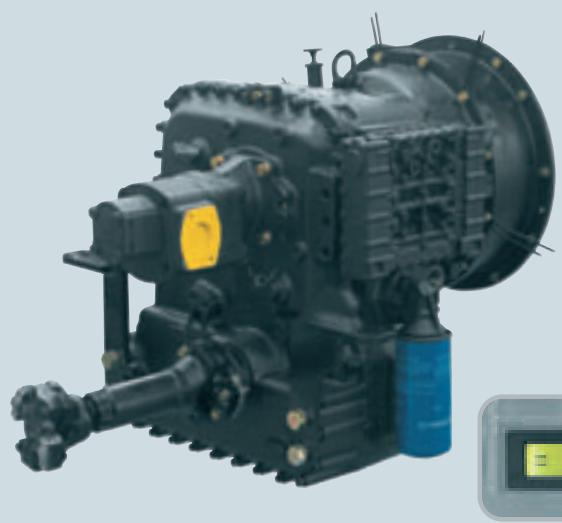

Transmission entiement automatique

Une transmission entièrement automatique assure un changement de vitesses en douceur et une manipulation aïée. L'opérateur peut seLECTIONner deux types de mode automatique. (1ère, 3ème, 2nde, 3ème)

Protège conducteur robuste

Le toit de protection de sécurité, qui satisfait aux règles UE et ANSI, protège l'opérateur pendant des travaux dangereux.

Frein de stationnement

Le frein de stationnement à genouillées demande moins d'effort de la part de l'opérateur.

Grand marchepied

Une grande marche "ouverte" assure comfort et sécurité lorsque vous entrez dans le chariot ou le quitterz.

Måt solide

Avec galet latorial pour une grande durabilité du mât et du train.

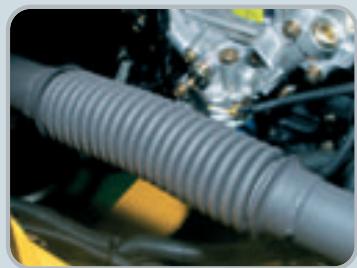

Soufflets de dilatation

Les soufflets de dilatation absorbent les vibration et réduisent le bruit géné par le système de gaz d'échémpement qui dépasse également la durée de vie du système de gaz d'échémpement.

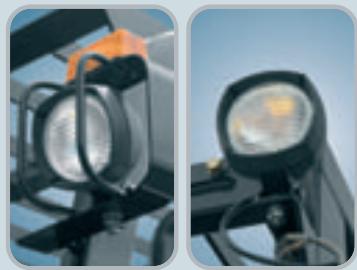

Phares lumineux, protégés et phare de travail arrêté

Phares lumineux et protégés et phare de travail arrêté places pour une(Meilleurs visibilité.

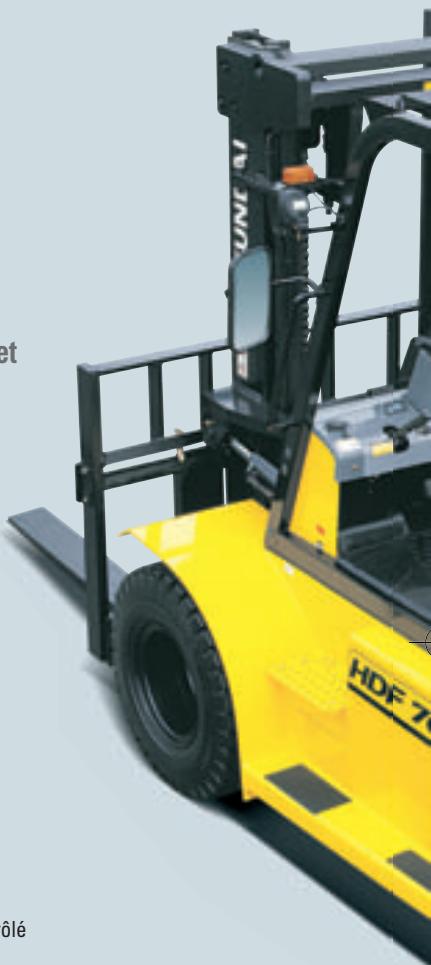

Soupape de sécurité du réservoir de carburant

La soupape de contrôle de sécurité intégrée coupe l'alimentation de carburant en cas, improbable, de retournement du chariot.

Réserveur du liquide de frein

Réservoir parfaitement visible et accessible pour facilitier les inspections quotidiennes.

Témoin de colmatage

Un capteur de filtré à air signale à l'opérateur toute obstruction du filtré à air, permettant de replacer cet élément avant tout dommage.

Pré-filtre visible

Pré-filtre efficace et accessible pour une plus longue durée de vie du moteur.

Remplacement du filtré à carburant aisé pour l'intervenant

Le compartmentement moteur facilement accessible permet un remplacement rapide des frittes.

Boîte à fusibles compacte et accessible pour une inspection plus aisée

Maintenance aiseedu contrrole d'huile

Le niveau d'huile T/M peut être contrôle facilement sans démontage.

Indicateur de température de l'huile de transmission

L'indicateur de température est située sur le tableau de bord et offre à l'opérateur une reféquence visuelle de la température de transmission.

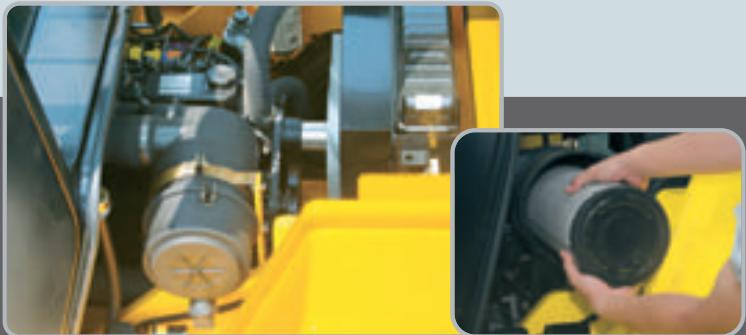

Changement aise du filtré à air

Le cadre à air est facilement accessible pour être nettoyé ou remplace.

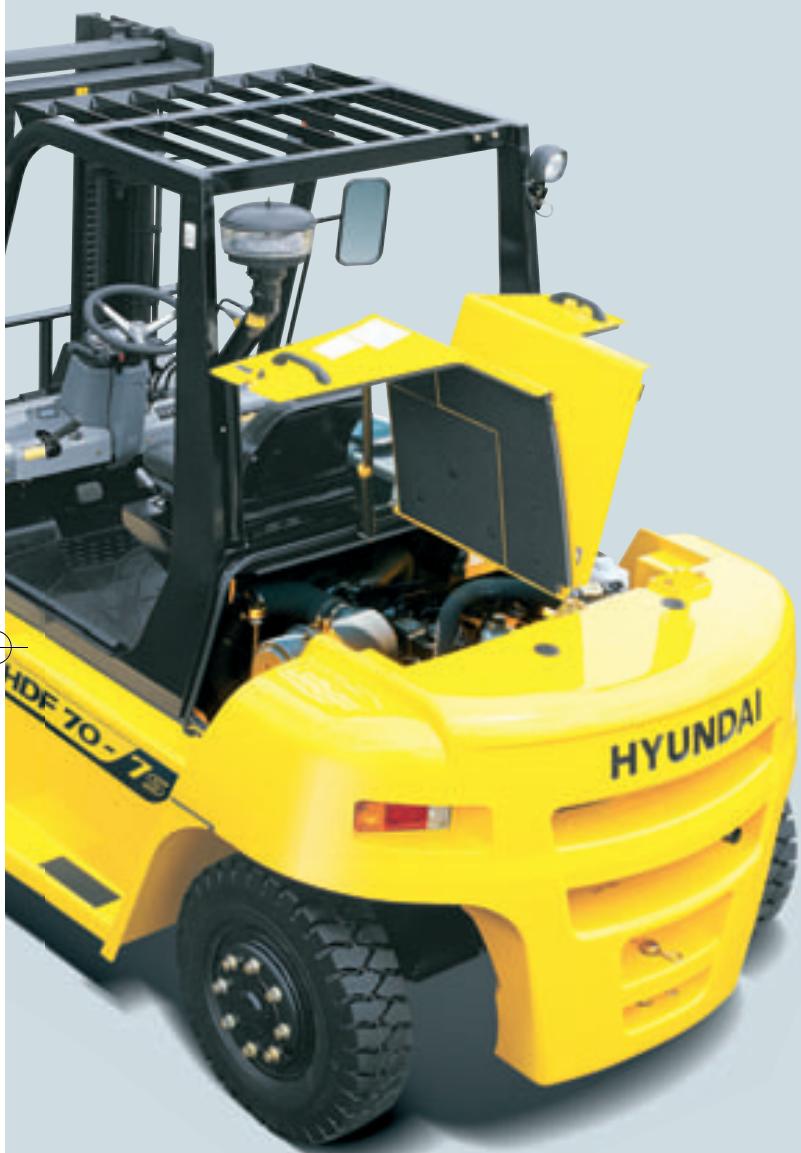

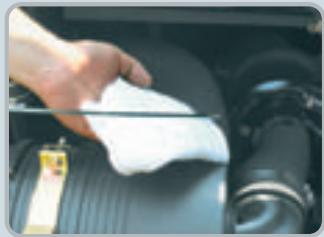

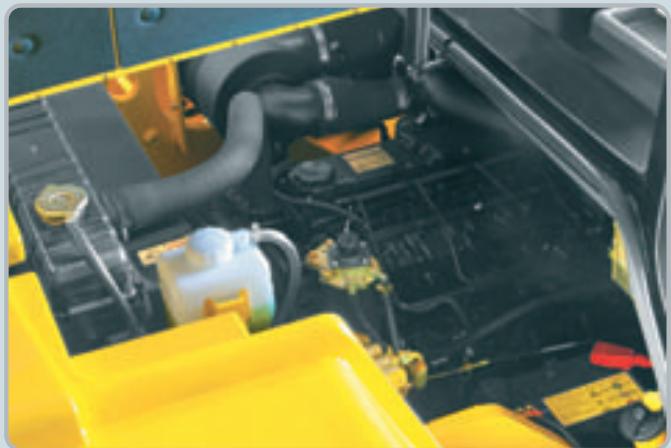

Design centralisé pour un service aisé !

Un agencement idéal des composants assurer un accès ainsi et un grand comport pour la maintenance.

La photo peut comprendre des équipements facultatifs.

Grande ouverture du capot moteur
Un compartmentement moteur facilement accessible assurer une maintenance rapide et efficace.

Accès facile au réservoir

Contrôle de l'huile moteur

Batterie sans entretien

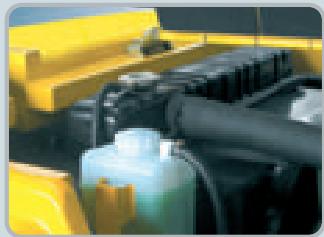

Radiateur facile à changer

Ressort à gaz à verrouillage automatique

Le capot du compartment moteur est conservé ouvert grâce à un ressort à gaz à verrouillage automatique pour améliorer la sécurité de la maintenance.

Grande boîte à outils

Boite à outils supplémentaire située sur le côte de la machine pour une plus grande capacité de l'opérateur.

Nouvelle série 7 HDF

Spécifications des mats

TYPE MAT		Hauteur max. de la fourche	Hauteur totale (mm)				Levée libre (mm)			Angle d'inclinaison		Capacité de charge à centre de gravité de 600 mm
			Mât baisseé	Mât déployé			Sans protecteur de charges	Avec protecteur de charges	Avec protecteur de charges (en option)	Avant	Arrière
		mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	deg	deg	kg(lb)
HDF50-7S Duplex Levage libre	V270	2700(106.3)	2365 (93.1)	3691 (145.3)	4020 (158.2)	3975 (156.5)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V300	3000(118.1)	2515 (99.0)	3991 (157.1)	4320 (170.0)	4275 (168.3)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V330	3300(129.9)	2665 (104.9)	4291 (168.9)	4620 (181.8)	4575 (180.1)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V350	3500(137.8)	2765 (108.9)	4491 (176.8)	4820 (189.7)	4775 (188.0)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V370	3700(145.7)	2865 (112.8)	4691 (184.6)	5020 (197.6)	4975 (195.9)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V400	4000(157.4)	3015 (118.7)	4991 (196.4)	5320 (209.4)	5275 (207.7)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V450	4500(177.2)	3315 (130.5)	5491 (216.1)	5820 (229.1)	5775 (227.4)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V500	5000(196.9)	3565 (140.3)	5991 (235.8)	6320 (248.8)	6275 (247.0)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V550	5500(216.5)	3815 (150.1)	6491 (255.5)	6820 (268.5)	6775 (266.7)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
	V600	6000(236.2)	4065 (160.0)	6991 (275.2)	7320 (288.1)	7275 (286.4)	140(5.5)	140(5.5)	140(5.5)	15	10	5000(11,000)
HDF70-7S Duplex Levage libre	V270	2700(106.3)	2365 (93.1)	3911 (153.9)	4020 (158.2)	3975 (156.5)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V300	3000(118.1)	2515 (99.0)	4211 (165.7)	4320 (170.0)	4275 (168.3)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V330	3300(129.9)	2665 (104.9)	4511 (177.5)	4620 (181.8)	4575 (180.1)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V350	3500(137.8)	2765 (108.9)	4711 (185.4)	4820 (189.7)	4775 (188.0)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V370	3700(145.7)	2865 (112.8)	4911 (193.3)	5020 (197.6)	4975 (195.9)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V400	4000(157.4)	3015 (118.7)	5211 (205.1)	5320 (209.4)	5275 (207.7)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V450	4500(177.2)	3315 (130.5)	5711 (224.8)	5820 (229.1)	5775 (227.4)	140(5.5)	140(5.5)	140(5.5)	15	10	7000(15,500)
	V500	5000(196.9)	3565 (140.3)	6211 (244.5)	6320 (248.8)	6275 (247.0)	140(5.5)	140(5.5)	140(5.5)	15	10	6800(15,000)
	V550	5500(216.5)	3815 (150.1)	6711 (264.2)	6820 (268.5)	6775 (266.7)	140(5.5)	140(5.5)	140(5.5)	15	10	6600(14,600)
	V600	6000(236.2)	4065 (160.0)	7211 (283.8)	7320 (288.1)	7275 (286.4)	140(5.5)	140(5.5)	140(5.5)	15	10	6400(14,100)

TYPE MAT		Hauteur max. de la fourche	Hauteur totale (mm)				Levée libre (mm)			Angle d'inclinaison		Capacité de charge à centre de gravité de 600 mm
			Mât baisseé	Mât déployé			Sans protecteur de charges	Avec protecteur de charges	Avec protecteur de charges (en option)	Avant	Arrière
		mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	mm(in)	deg	deg	kg(lb)
HDF50-7S Triplex Levage libre	TF450	4560(179.5)	2565(100.9)	5545(218.3)	5805(228.5)	5805(228.5)	1580(62.2)	1275(50.2)	1320(51.9)	15	10	5000(11000)
	TF500	5060(199.2)	2765(108.8)	6045(237.9)	6305(248.2)	6305(248.2)	1780(70.0)	1475(58.0)	1520(59.8)	15	10	4800(10600)
	TF560	5600(220.5)	2965(116.7)	6585(259.2)	6845(269.4)	6845(269.4)	1980(77.9)	1675(79.8)	1720(67.7)	15	10	4600(10150)
	TF600	6060(238.6)	3165(124.6)	7045(277.3)	7305(287.5)	7305(287.5)	2180(85.8)	1875(73.8)	1920(75.5)	15	10	4400(9700)
HDF70-7S Triplex Levage libre	TF450	4560(179.5)	2565(100.9)	5765(226.9)	5805(228.5)	5805(228.5)	1360(53.5)	1275(50.2)	1320(51.9)	15	10	6700(14775)
	TF500	5060(199.2)	2765(108.8)	6265(246.6)	6305(248.2)	6305(248.2)	1560(61.4)	1475(58.0)	1520(59.8)	15	10	6500(14335)
	TF560	5600(220.5)	2965(116.7)	6805(267.9)	6845(269.4)	6845(269.4)	1760(69.2)	1675(79.8)	1720(67.7)	15	10	6300(13895)
	TF600	6060(238.5)	3165(124.6)	7265(286.0)	7305(287.5)	7305(287.5)	1960(77.1)	1875(73.8)	1920(75.5)	15	10	6150(13561)

• Standard : fourche et chariot de type à accrocher / En option : fourche et chariot de type à arbre

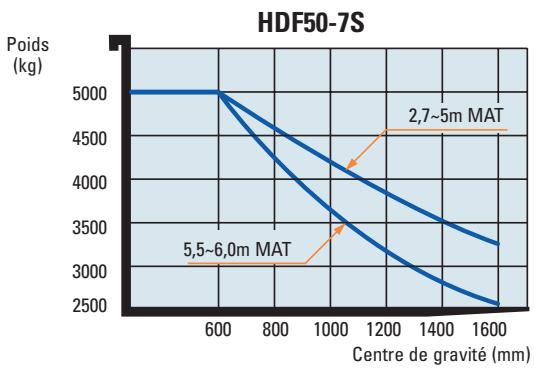

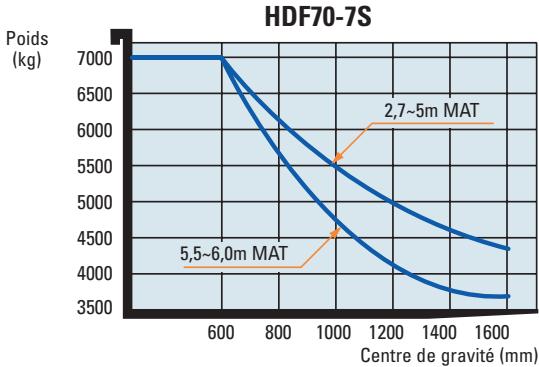

Capacité de charge

Levee libre limite 2 niveaux

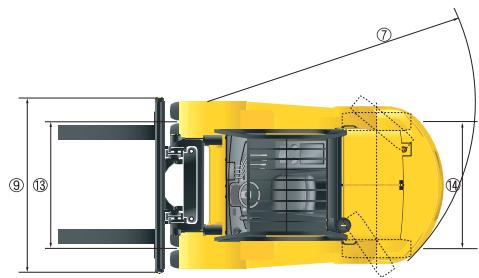

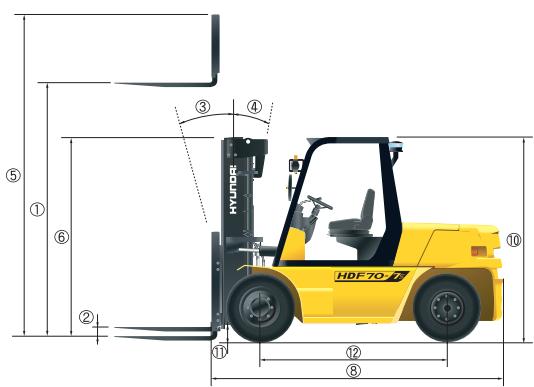

Dimension

Specifications

Description				Unité	HDF50-7S	HDF70-7S
PERFORMANÇES	Capacité de charge			kg	5000	7000
	Centre de gravité			mm	600	600
	Fourche	Hauteur de levage max. ①		mm	3000	3000
		Hauteur de levée libre ②		mm	140	140
		Vitesse de levage	Charger	mm/sec	470	450
			Décharger	mm/sec	500	500
		Vitesse de déchargement	Charger	mm/sec	500	500
			Décharger	mm/sec	450	450
		L x W x T		mm	1200x150x60	1200x150x65
	Mât	Inclinaison (F³/B⁴)		deg	15/10	15/10
		Hauteur max. ⑤		mm	4275	4275
		Hauteur min. ⑥		mm	2515	2515
	Corps	Vitesse de translation (à vide)		km/hr	33,1	32,6
		Aptitude en côte (en charge)		deg(%)	27,9(53)	22,3(40,9)
		Rayon de braquage externe min. ⑦		mm	3270	3360
		Capacité d'extraction (charge)		kg	6569	6457
DIMENSION	Poids (à vide)			kg	8347	9680
	Longueur totale (sans fourche) ⑧			mm	3500	3520
	Largeur totale ⑨			mm	2087	2087
	Hauteur cabine ⑩			mm	2523	2523
	Garde au sol ⑪			mm	195	195
	Empattement ⑫			mm	2300	2300
	Voie	Avant ⑬		mm	1580	1580
		Arrière ⑭		mm	1604	1604
MOTEUR	Modèle			-	Mitsubishi, S6S-DT	Mitsubishi, S6S-DT
	Régime nominal	BRUT		ps(tpm)	88/2200	88/2200
	Couple max.	BRUT		kgfm(tpm)	34,8/1400	34,8/1400
	Jauge			cc	4996	4996
	Réserveir de carburant			l	160	160
PNEU	Avant - Entrainement			-	8.25-15-14	8.25-15-14
	Arrière - Charge			-	8.25-15-14	8.25-15-14

• Les matériaux et les specifications peuvent être modifiées sans préavis. Les mesures métriques sont précises mais les normes americaines peuvent avoir été arrondies.

Nouvelle série 7 HDF

Remarques

Remarques

Equipements en standard

-MCV:3-SPOOL
- SIEGE: ACCOUDoir, CEINTURE DE SECURITE
- ECHAPPEMENT HORIZONTALE INTEGRÉ
- INTERRUPEUR DE DANGER
- AVERTISSEUR DE MARCHE ARRIERE SONORE
LAMPE DE TRAVAIL ARRIERE
TAPIS DE SOLE CAOUTCHOUC
CROchet D'ATTELAGE
CAISSE OUTILS

Equipements en option

• FOURCHE (LxWxT) (mm)

HDF50-7S (TYPE A ACCROCHER)

• 1350 X 150 X 60 - 1500 X 150 X 60 - 1800 X 150 X 60
• 2000 X 150 X 60 - 2400 X 150 X 60

HDF70-7S (TYPE A ARBRE)

• 1350 X 180 X 60 - 1500 X 180 X 60 - 1800 X 180 X 60
• 2000 X 180 X 60 - 2400 X 180 X 60

HDF70-7S (TYPE A ACCROCHER)

• 1350 X 150 X 65 - 1500 X 150 X 65 - 1800 X 150 X 65
• 2000 X 150 X 65 - 2400 X 150 X 65

-MCV:4-SPOOL
- BANDAGE PLEIN
- ALONGEMENT DE FOURCHE : 1800 / 2000 / 2200 / 2300
TOURET A TUYAUX
BALISE ELECTRIQUE

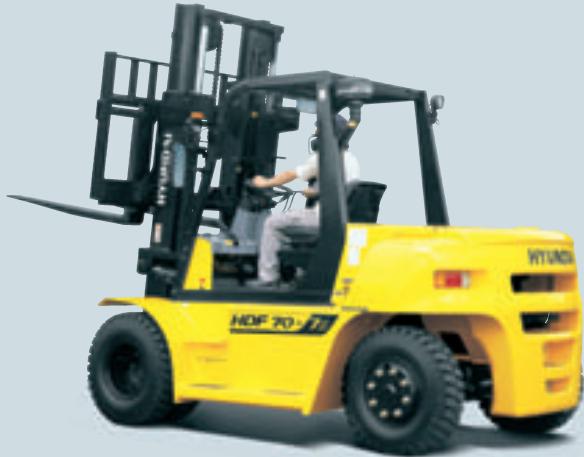

HDF50/70-75

Accessoires divers

Fourche à déplacement létaléral

Fourchearticulée

Benne articulée

Fourche tournante

Push Pull

Pince tournante pour rouleaux

Positionneur de fourche

Stabilisateurs de charge

Inverseur de palette

Pince pour cartons

Pince pour tambour

Pince pour ballots

Extenseur de charge

Pour de plus amples informations sur les options, consultez votre distributeur Hyundai. La machine illustrée peut varier en fonction des normes internationales. Toutes les mesures americaines sont arrondies à la livre ou au pauce le plus proche.

HYUNDAI
