| Type de produit | Chariot élévateur à contrepoids |
| Marque | HYUNDAI |
| Modèle | 20L-7 |
| Capacité de charge nominale | 2000 kg (à 500 mm du centre de charge) |
| Alimentation | GPL (gaz combustible) |
| Moteur | HMC BETA, 37 kW, 4 cylindres, 1975 cm³ |
| Transmission | Automatique électrique |
| Vitesse de déplacement (à vide) | 18,1 km/h |
| Vitesse de levage (chargé) | 580 mm/s |
| Vitesse d'abaissement (chargé) | 500 mm/s |
| Hauteur de levée libre | 155 mm |
| Hauteur de levage maximale | 3300 mm (avec mât V330) |
| Poids à vide (sans dossier) | 3476 kg |
| Dimensions (L x l x H) | 3577 x 1160 x 2160 mm |
| Fourches (S x E x L) | 1050 x 100 x 45 mm (classe II/A) |
| Pneus avant | 7.00-12-12PR (pneumatiques) |
| Pneus arrière | 6.00-9-10PR (pneumatiques) |
| Garde au sol (sous mât) | 114 mm |
| Freins | Freins à disque humide, commande mécanique/hydraulique |
| Direction | Hydrostatique intégrale |
| Angle d'inclinaison du mât (avant/arrière) | 6° / 10° |
| Sécurité | OPSS (optionnel), arceau de sécurité, frein de stationnement, ceinture de sécurité |
| Entretien | Filtre à air accessible, niveau d'huile moteur vérifiable sans démontage, réservoir de liquide de frein visible |
FOIRE AUX QUESTIONS - 20L-7 HYUNDAI
Questions des utilisateurs sur 20L-7 HYUNDAI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chariot élévateur au format PDF gratuitement ! Retrouvez votre notice 20L-7 - HYUNDAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 20L-7 de la marque HYUNDAI.
MODE D'EMPLOI 20L-7 HYUNDAI
Système de détection de présence de l'opérateur (OPSS, operator presence sensing system)
Le contrôle d'inclinaison, de levage et d'abaissement du mât n'est pas possible via le fonctionnement du contrôle approprié lorsque l'opérateur ne se trouve pas en position normale. (en option)
20L/25L/30L
20L/25L/30L-7

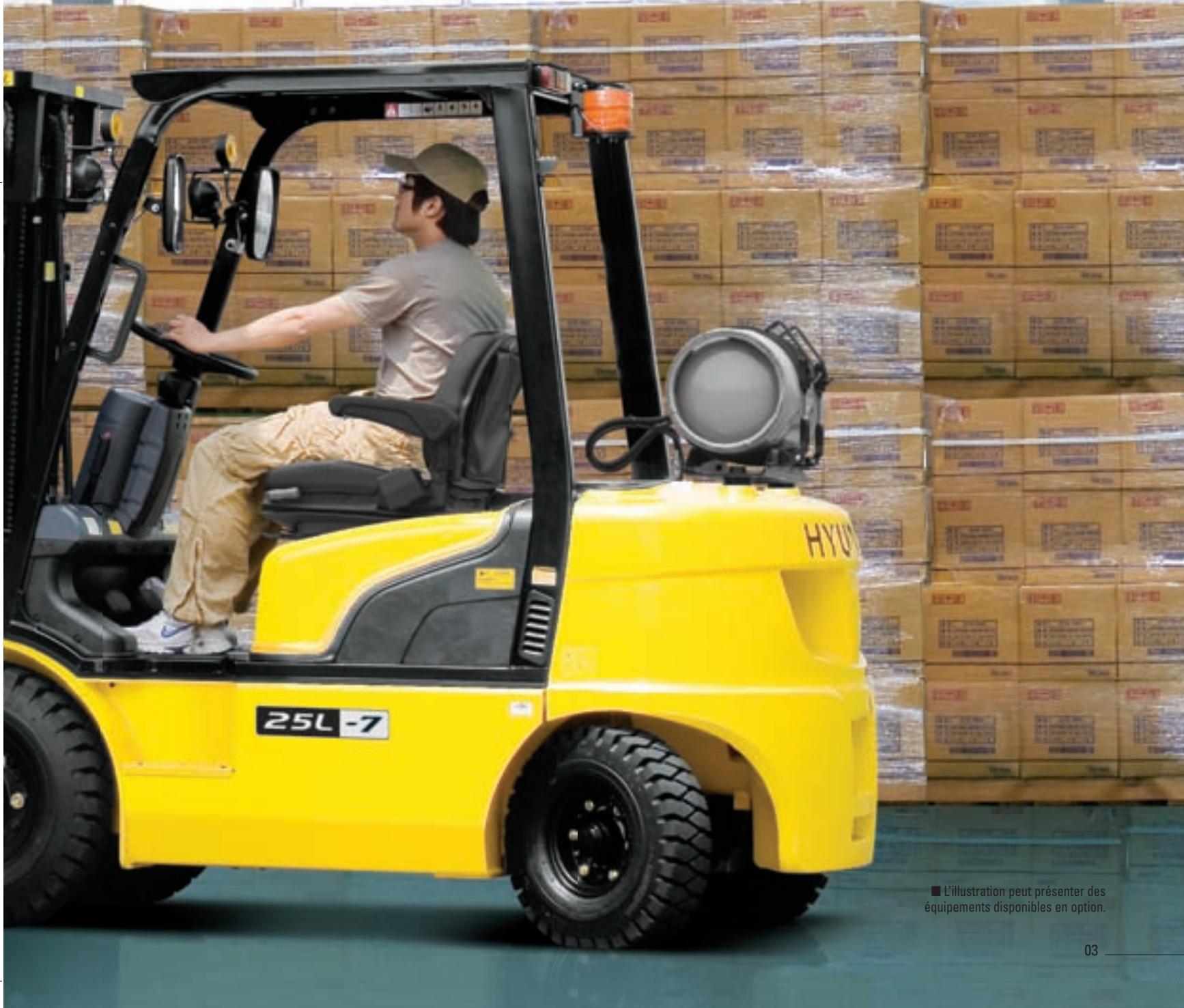

Nouveaux critères pour les chariots élévateurs
Hyundai présente avec sa série 7 une nouvelle gamme de chariots élévateurs GPL. D'excellentes puissances et performances améliorent votre rentabilité commerciale.
L'illustration peut prévenir des équipements disponibles en option.

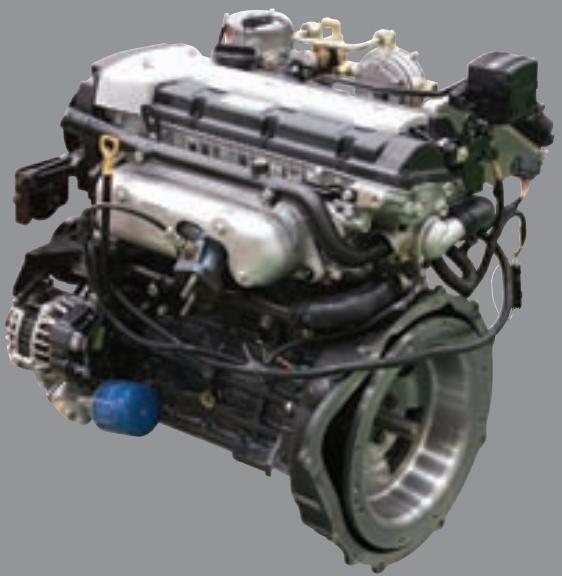

Moteur HMC BETA
Le moteur Beta de 37 kW HMC homologué par le marché garantit des performances, une longévité et une valeur ajoutée incomparables pour une machine standard même quand elle est dotée d'un équipement hydraulique supplémentaire (conforme aux directives EPA/EU Tier-2)

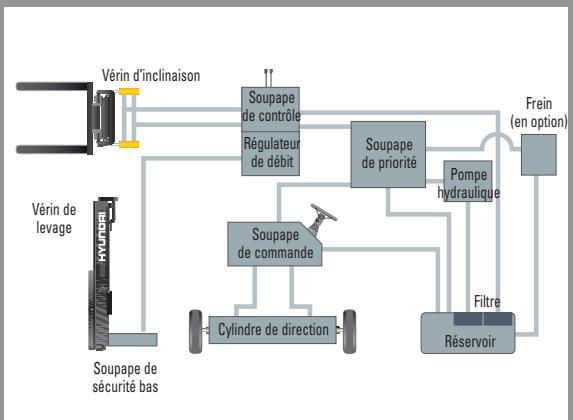

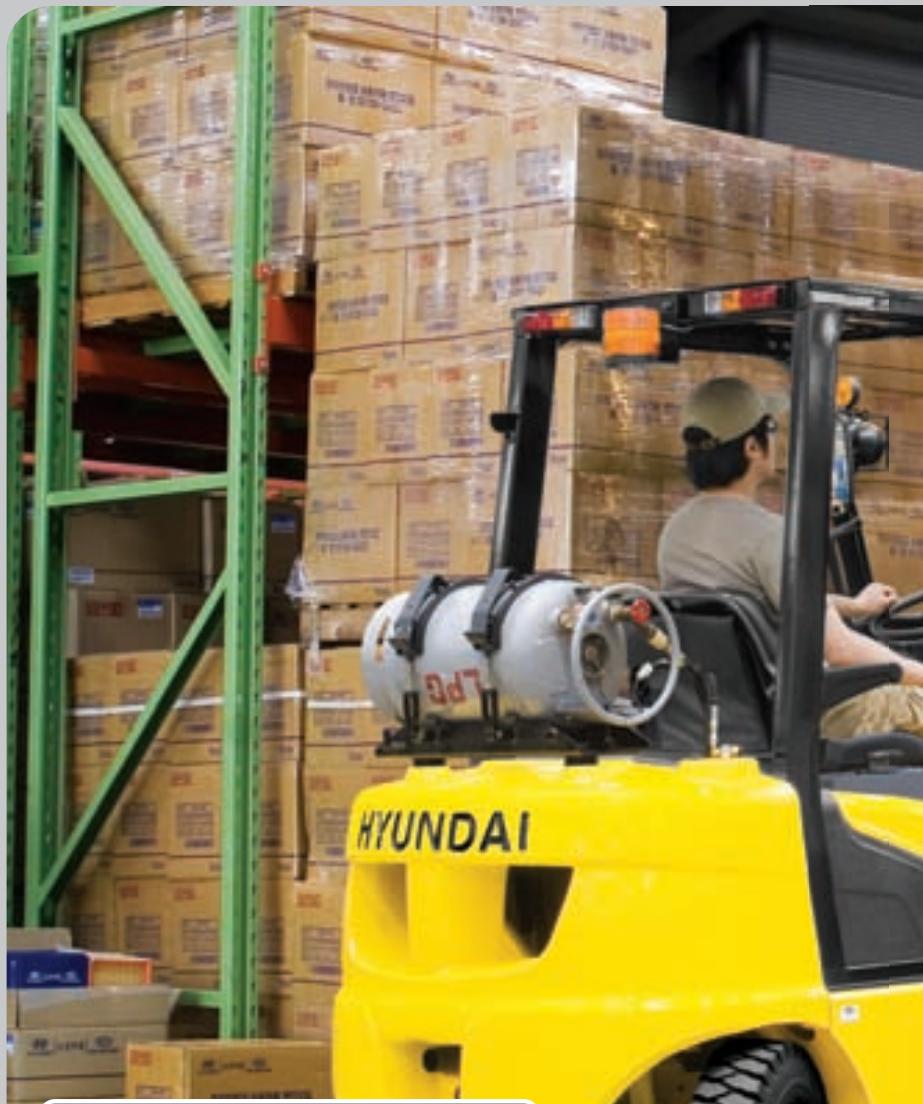

Système hydraulique de pointe
Le tout nouveau système hydraulique grande capacité qui comprend une soupape de contrôle à faible bruit diminue le temps de reaction durant l'utilisation et améliore efficacité et la durabilité.

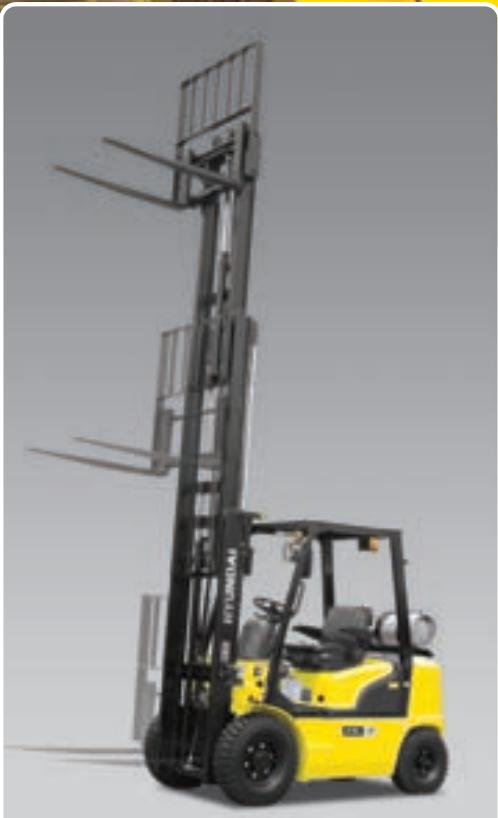

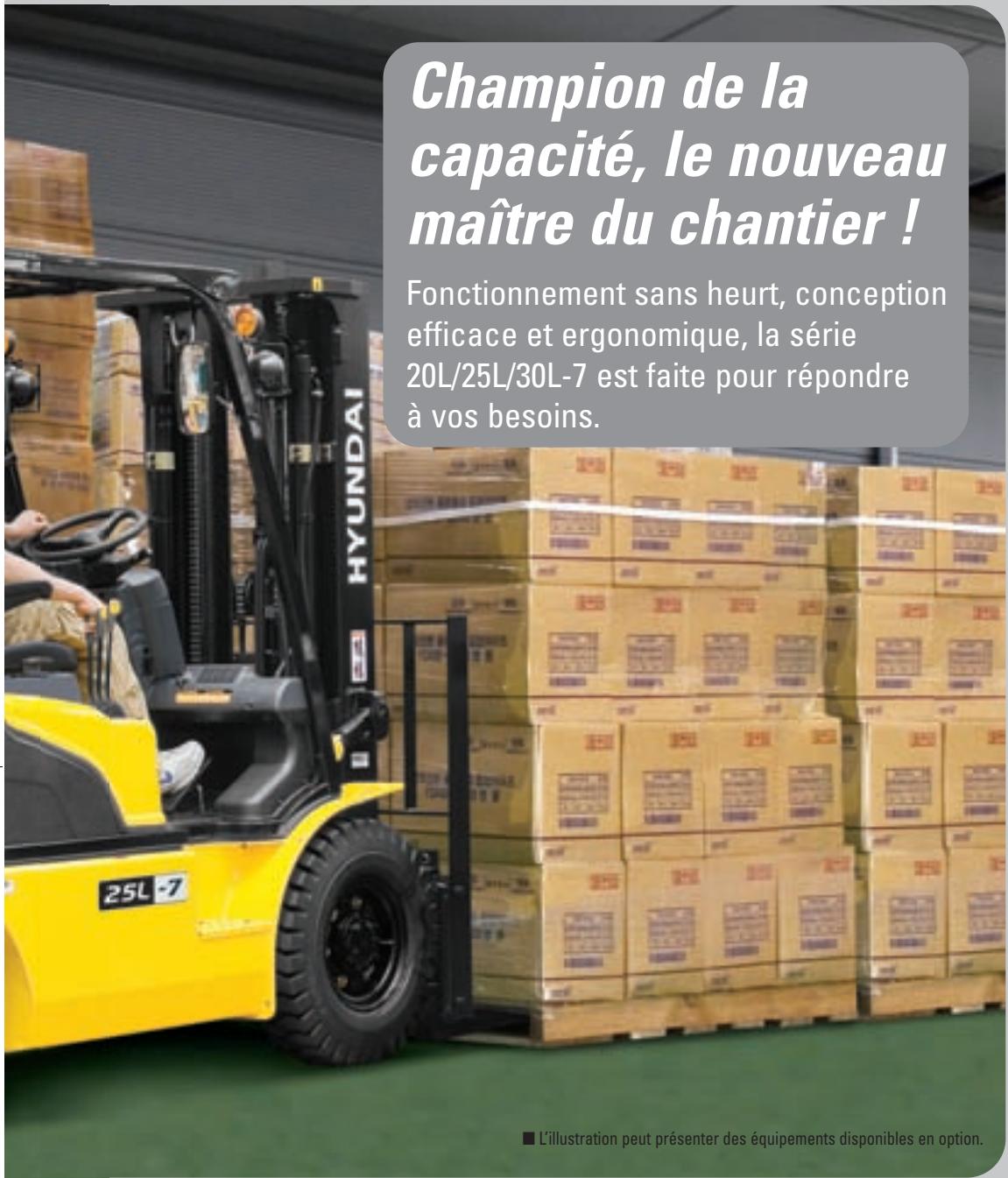

Performances rapides et stables
Grâce à sa capacité à pouvoir rapidement soulever et abaisser le tablier porte-fourche, de même qu'à incliner le mât en avant et en arrière, ce chariot élévateur vous offre les conditions d'utilisation possibles pour les opérations de déchargement. Lorsque le chariot est entièrement chargé, la vitesse d'abaissement du mât est soigneusement contrôlée pour garantir la sécurité via la soupape de contrôle bas.

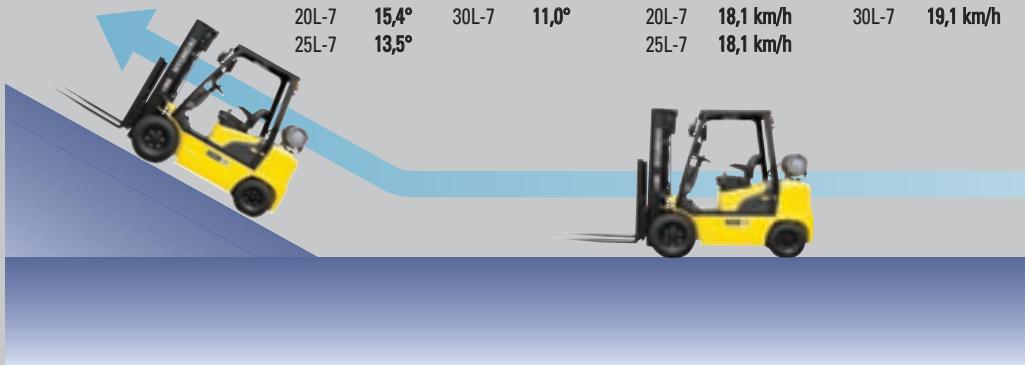

Vitesse de déplacement et capacité de gravissement de pente plus élevées
Le puissant moteur offre une plus grande accélération, une meilleure capacité de gravissement de pente et une plus grande vitesse de déplacement sur tout terrain ou pente
Capacité de gravissement de pente (charge) Vitesse de déplacement (à vide)

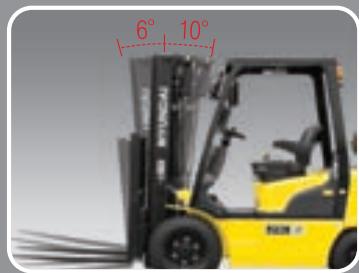

Angle d'inclinaison du mât plus élevé
L'utilisation de l'angle d'inclinaison du mât de 6 degrés en avant et de 10 degrés en arrière offre à l'utilisateur une plate-forme rapide et sûre pour les opérations de chargement et de déchargement.

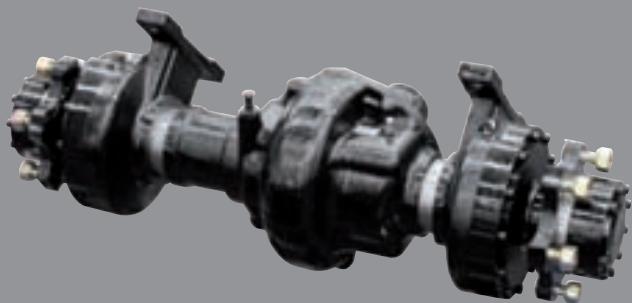

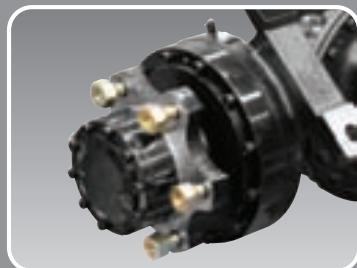

Système de frein à disque humide
L'adoption de freins à disques humides permet d'améliorer les performances et d'allonger les intervalles d'entretien de 5 fois par rapport à des freins classiques. Un effort de pédale de frein supérieur de 45% sur une pente de 20% améliore toute sécurité pendant les opérations.
Direction assistée entièrement hydrostatique
Une direction hydraulique garantit toujours une direction souple et douce, évitant toute retenue et tout retour du volant.

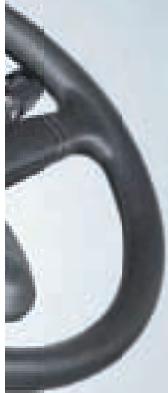

Volant réglable avec bouton tournant
Le volant peut être réglé à l'aide d'un levier situé à gauche afin d'améliorer le confort de l'utilisateur.

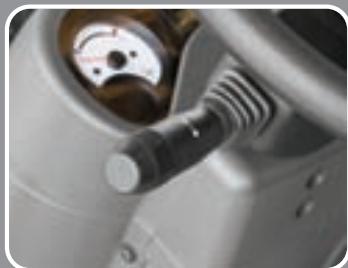

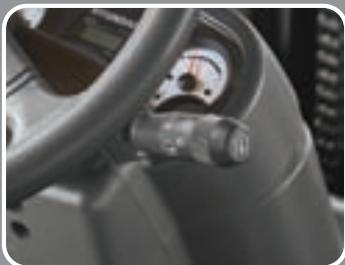

Levier sélecteur facile et sûr
Le levier unique situé à gauche de la colonne de direction offre à l'opérateur un contrôle rapide et aisé de la direction de déplacement. Le moteur ne peut être démarré que si ce levier se trouve en position neutre.

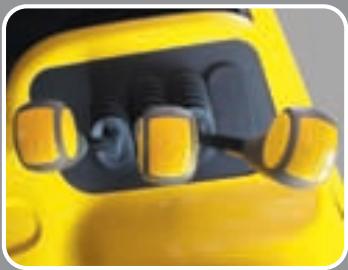

Lever de commutation multi-fonctions
Un levier de commutations multi-fonctions offre un accès aux lampes et au klaxon.

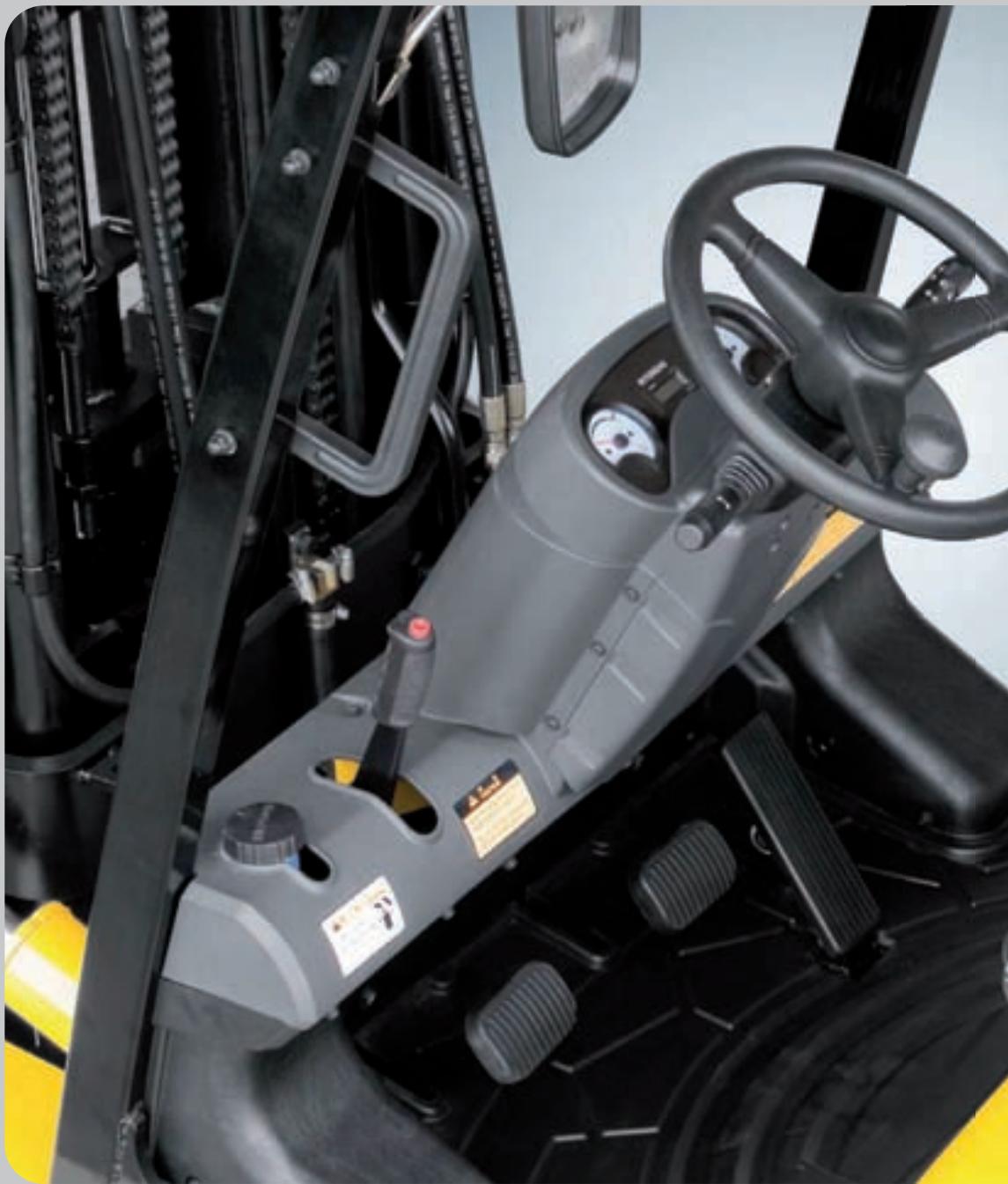

Réponse rapide des leviers de commande d'utilisation
Seul un effort minimum de l'opérateur est requis pour un contrôle précis, sûr et productif.
■ L'illustration peut préparer des équipements disponibles en option.

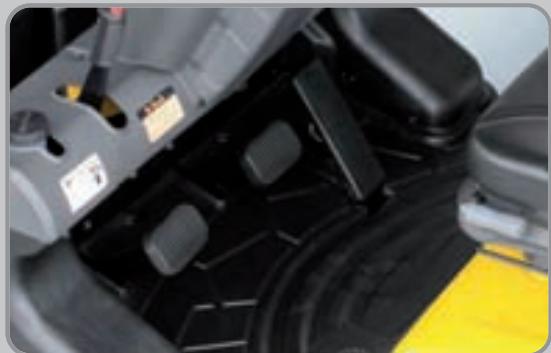

Pédales positionnées de manière ergonomique
Dans le respect de l'ergonomie, l'accélérateur, le frein et les pédales d'embrayage sont positionnés de manière optimale pour la facilité de l'opérateur. Tapis de sol en caoutchouc livrable et facile à enlever.

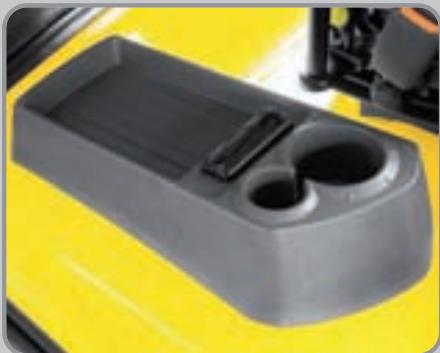

Porte-gobelet et console
Des espaces de stockage supplémentaires sont situés à l'intérieur de l'espace d'utilisation.
Conception ergonomique de l'espace !
Un design conçu en fonction de l'ergonomie permet de réduire la fatigue et d'améliorer l'efficacité de l'opérateur.

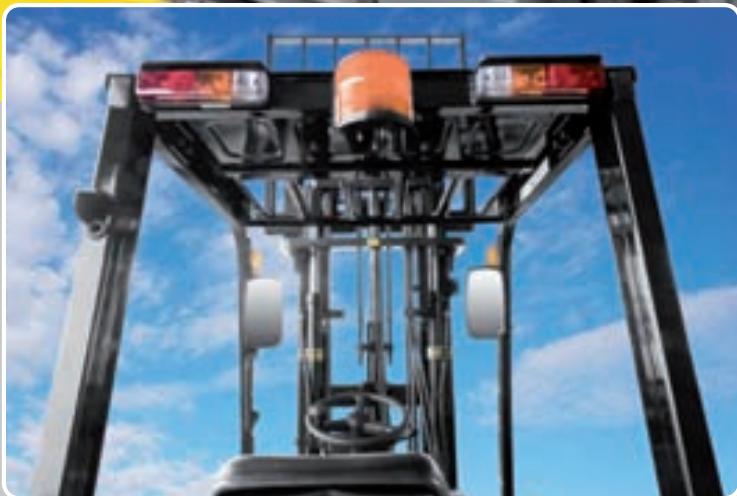

Nouvelle visibilité plus grande pour des opérations plus sûres
L'opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât offrant une vue plus large.

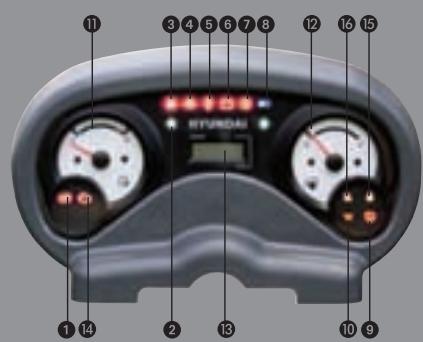

Jauges facies à vérifier pour l'opérateur et panneau de contrôle résistant à l'eau
1 Lampe de frein de stationnement 2 Clignotants 3 Témoin d'arrêt de carburant 4 Témoin d'avertissement d'huile moteur 5 Témoin d'avertissement de la température d'huile de transmission Témoin d'arrêt de charge de la batterie Témoin d'avertissement du filtre à air
8 Témoin de fonctionnement 9 Témoin du séparateur d'eau 10 Témoin de préchauffage 11 Jauge de température d'eau 12 Jauge de carburant 13 Compteur horaire 14 Témoin de contrôle moteur 15 Avertissement de ceinture de sécurité 16 Avertissement OPSS

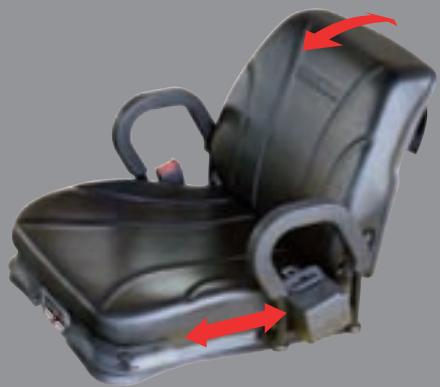

Siège à suspension entièrement réglable
Un siège agréable, régulable et ergonomique avec accoudoirs, vous garantit confort, sécurité et durabilité.

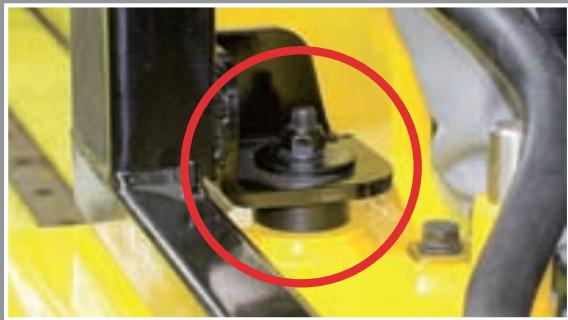

Nouveau système d'amortisseurs anti-vibrations
Un système à suspension hydraulique de pointe, avec un isolateur en caoutchouc hydraulique anti-vibrations, est installé entre la structure de la cabine et le chassis afin de réduire les vibrations et le bruit pendant la conduite. Cela permet de réduire la fatigue de l'opérateur et d'augmenter la sécurité pendant l'utilisation.

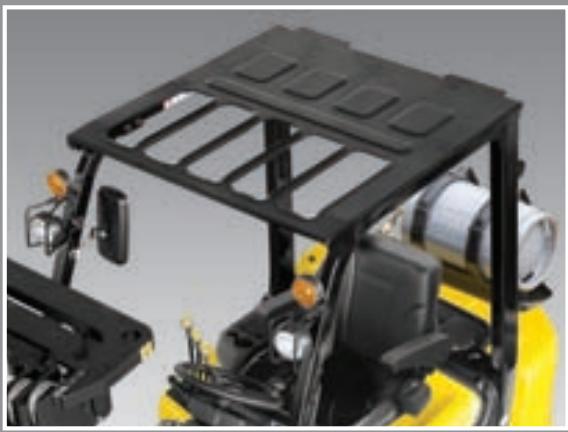

Solide arceau protecteur
L'arceau protecteur de sécurité est conforme aux réglementations EEC et ANSI et protège l'opérateur pendant les travaux dangereux.

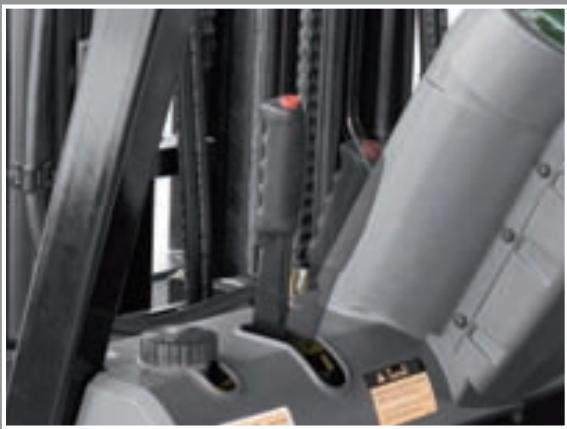

Frein de stationnement
Le frein de stationnement à basculement demande moins d'effort à l'opérateur.
Transmission automatique électrique hautement durable
La transmission automatique vous offre une vitesse de déplacement rapide et tranquille dans toutes les conditions de charge. Améliorant ainsi votre efficacité.

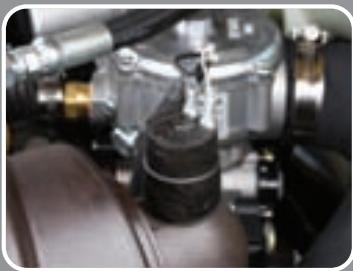

La sécurité et une durabilité élevée!
Sécurité et durabilité ont été les maîtres mots durant la phase de conception de l'équipement.

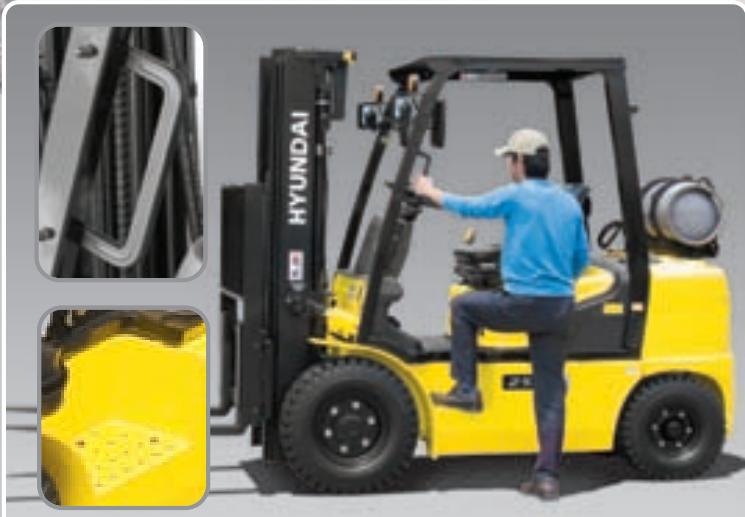

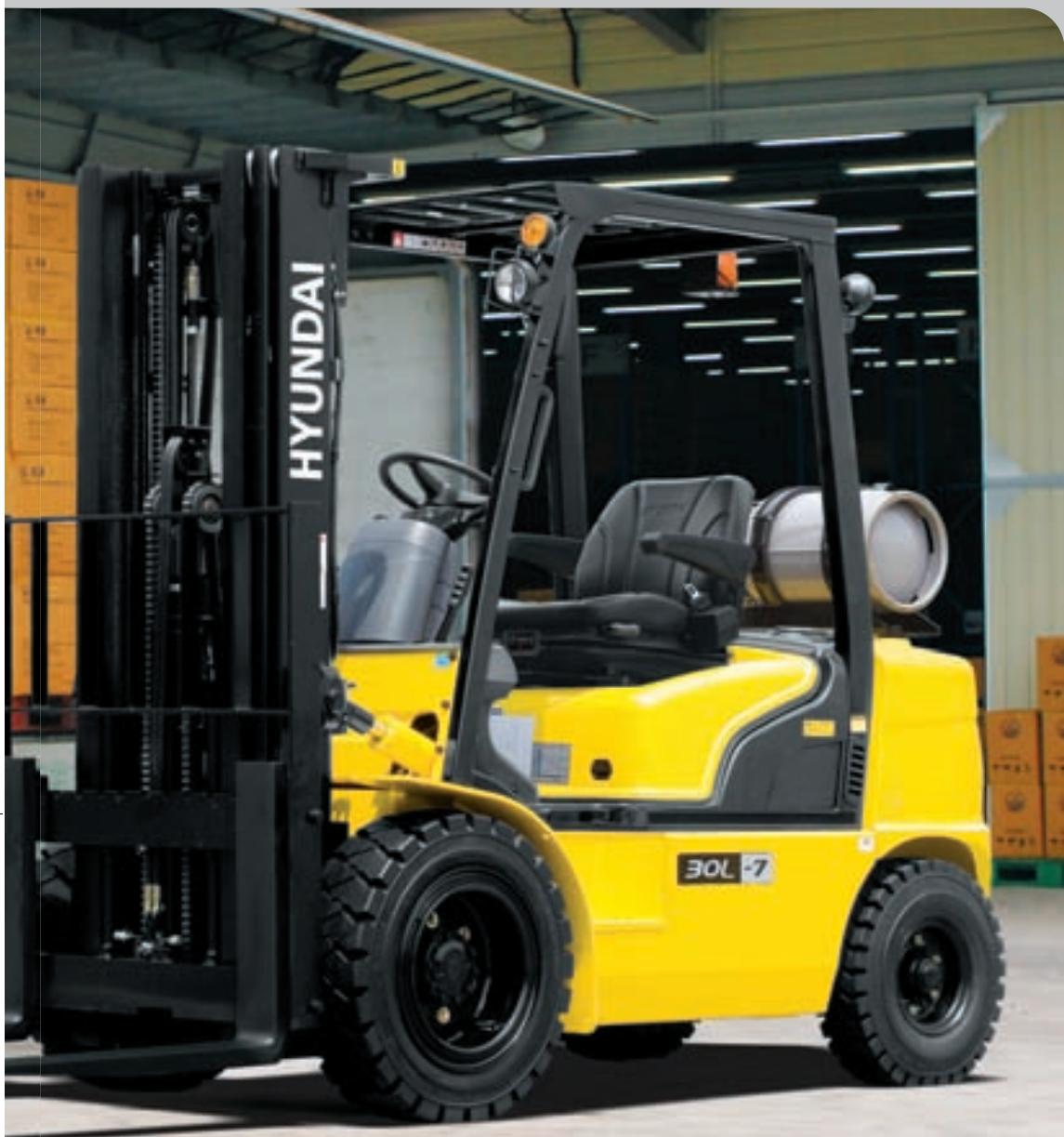

Grande marche et poignée
Une grande marche "ouverte" assure facilité et sécurité pour entrer dans la machine et en sortir.
■ L'illustration peut présenter des équipements disponibles en option.

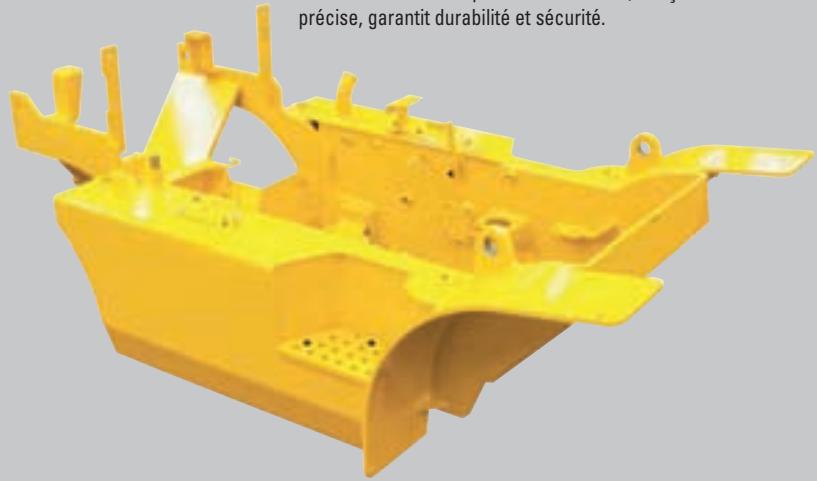

Chassis monobloc travaux lourds
Le châssis monobloc pour travaux lourds, conçu sur base d'une analyse structurelle précise, garantit durabilité et sécurité.

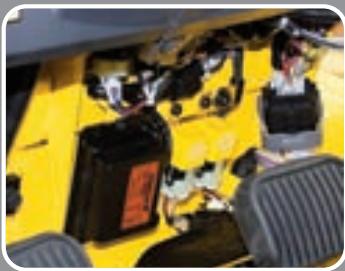

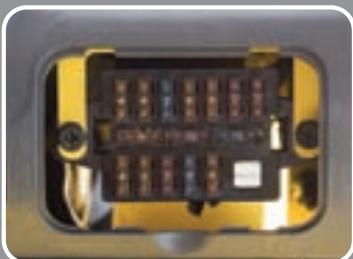

Maintenance du système électrique
Divers composants électriques sont centralisés pour améliorer la maintenance régulière.

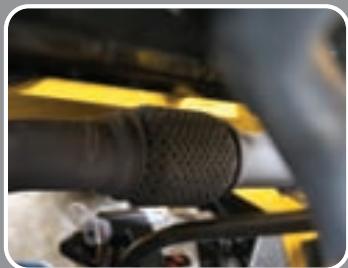

Soufflets d'expansion
Les soufflets d'expansion absorbent les vibrations et réduisent le bruit généré par le système d'échappement des gaz et en améliorent la durée de vie.
Phares protégés, lumineux
Phares lumineux protégés positionnés pour une meilleure visibilité dans les endroitssons.

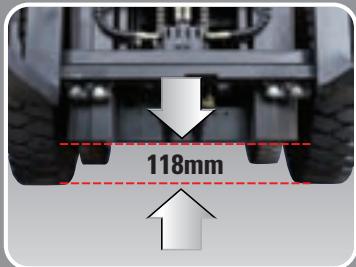

Garde au sol
Le moteur et la transmission sont assemblés horizontalement et positionnés haut dans le châssis afin de protéger les composants de haute qualité lors de toute utilisation sur des surfaces rugueuses.
Filtre à air contrôle électriquement
Un capteur de filtre à air signale à l'opérateur que le filtre à air est obstrué pour que l'on procède à son remplacement afin d'éviter tout dommage potentiel au moteur.

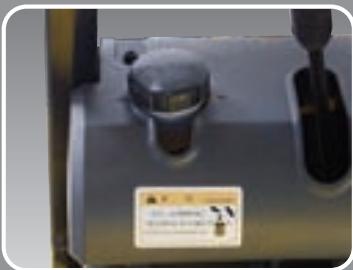

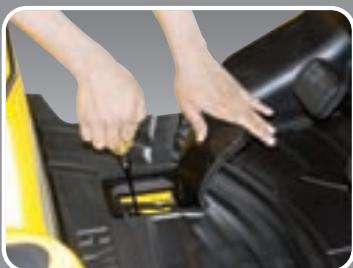

Contrôle du niveau d'huile aisÉ
Le niveau d'huile T/M peut être contrôlé facilement sans aucun démontage.
Réserveur du liquide de frein
Un réservoir hautement visible et accessible facilement pour grandement faciliter les inspections quotidiennes.

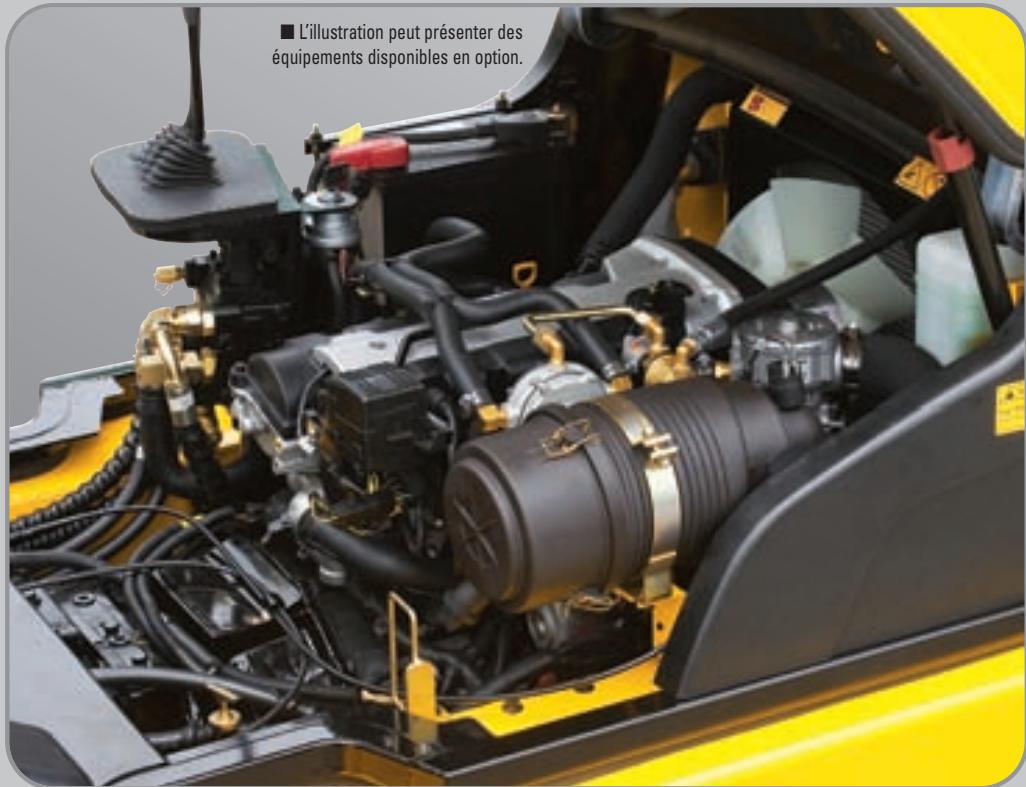

Conception centralisée pour une plus grande capacité d'entretien!
Une disposition optimale des composants assure un accès ainsi pendant la maintenance.

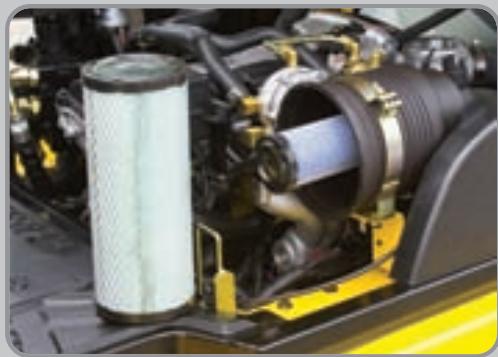

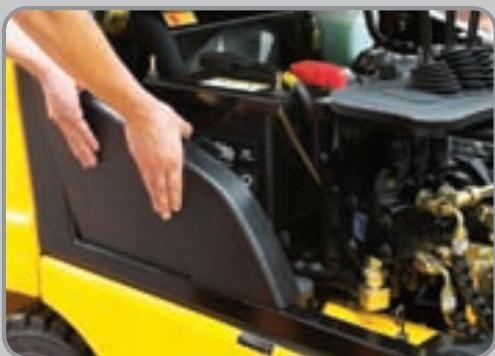

Changement aisé du filtre à air
Le filtre à air est facilement accessible pour être nettoyé ou remplacé.
Couvercle coulissant portable
Installation de la batterie rotationnelle
Radiateur d'aluminium avec superbe protection contre la chaleur
Vérification de l'état de l'huile moteur
Plaque de sol facile à enlever (sans outil)
Spécifications du mât 20L
| Type de mât | Hauteur maximale de la fourche | Hauteur totale abaisseé | Angle d'inclinaison | Capacité de charge sans déplacement latéral à 500 mm (24 in) LC | Capacité de charge avec déplacement latéral à 500 mm (24 in) LC | Poids du chariot à vide | Levage libre | ||||||
| degré | Pneu simple | Pneu double | Pneu simple | Pneu double | Pneu simple | Pneu double | Sans dossier | Avec dossier | |||||
| mm (in) | mm (in) | Avant | Arrière | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | mm (in) | mm (in) | ||
| Levage libre limité à 2 étages | V300 | 3000 (118.1) | 2025 (79.7) | 6 | 10 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3457 (7620) | 3593 (7921) | 155 (6.1) | 155 (6.1) |
| * V330 | 3300 (129.9) | 2175 (85.6) | 6 | 10 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3476 (7664) | 3612 (7964) | 155 (6.1) | 155 (6.1) | |
| V350 | 3500 (137.8) | 2275 (89.6) | 6 | 10 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3493 (7701) | 3629 (8001) | 155 (6.1) | 155 (6.1) | |
| V370 | 3700 (145.7) | 2425 (95.5) | 6 | 10 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3515 (7750) | 3651 (8050) | 155 (6.1) | 155 (6.1) | |
| V400 | 4000 (157.4) | 2575 (101.4) | 6 | 10 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3545 (7816) | 3681 (8116) | 155 (6.1) | 155 (6.1) | |
| V430 | 4300 (169.3) | 2725 (107.3) | 6 | 6 | 2000 (4000) | 2000 (4000) | 1950 (3820) | 2000 (4000) | 3597 (7930) | 3733 (8230) | 155 (6.1) | 155 (6.1) | |
| V450 | 4500 (177.2) | 2875 (113.2) | 6 | 6 | 2000 (4000) | 2000 (4000) | 1930 (3820) | 2000 (4000) | 3619 (7978) | 3755 (8279) | 155 (6.1) | 155 (6.1) | |
| V470 | 4700 (185.0) | 2975 (117.1) | 6 | 6 | 1975 (3900) | 2000 (4000) | 1900 (3720) | 2000 (3900) | 3633 (8010) | 3770 (8310) | 155 (6.1) | 155 (6.1) | |
| V500 | 5000 (196.9) | 3125 (123.0) | 6 | 6 | 1925 (3790) | 1975 (3900) | 1850 (3610) | 1950 (3750) | 3655 (8059) | 3792 (8359) | 155 (6.1) | 155 (6.1) | |
| Levage libre à 2 étages | VF290 | 2932 (115.4) | 2025 (79.7) | 6 | 6 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3502 (7722) | 3639 (8024) | 1377 (54.2) | 845 (33.3) |
| VF320 | 3232 (127.2) | 2175 (85.6) | 6 | 6 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3536 (7795) | 3673 (8097) | 1527 (60.1) | 995 (39.2) | |
| Levage libre à 3 étages | TF370 | 3700 (145.7) | 1825 (71.9) | 6 | 6 | 2000 (4000) | 2000 (4000) | 2000 (4000) | 2000 (4000) | 3593 (7921) | 3730 (8223) | 1177 (46.3) | 645 (25.4) |
| TF400 | 4000 (157.4) | 1925 (75.8) | 6 | 6 | 2000 (4000) | 2000 (4000) | 1950 (4000) | 2000 (4000) | 3617 (7974) | 3754 (8276) | 1277 (50.3) | 745 (29.3) | |
| TF430 | 4300 (169.3) | 2025 (79.7) | 6 | 6 | 1975 (4000) | 2000 (4000) | 1900 (3820) | 2000 (4000) | 3635 (8014) | 3772 (8316) | 1377 (54.2) | 845 (33.3) | |
| TF450 | 4500 (177.2) | 2125 (83.7) | 6 | 6 | 1950 (3900) | 2000 (4000) | 1875 (3720) | 1950 (4000) | 3657 (8062) | 3794 (8364) | 1477 (58.1) | 945 (37.2) | |
| TF470 | 4700 (185.0) | 2175 (85.6) | 6 | 6 | 1925 (3790) | 1975 (3900) | 1850 (3610) | 1925 (3720) | 3670 (8092) | 3807 (8394) | 1527 (60.1) | 995 (39.2) | |
| TF500 | 5000 (196.9) | 2275 (89.6) | 6 | 6 | 1875 (3540) | 1925 (3790) | 1800 (3360) | 1900 (3610) | 3693 (8141) | 3830 (8443) | 1627 (64.1) | 1095 (43.1) | |
| TF550 | 5500 (216.5) | 2475 (97.4) | 6 | 6 | 1800 (2800) | 1850 (3680) | 1725 (2620) | 1825 (3500) | 3732 (8227) | 3869 (8529) | 1827 (71.9) | 1295 (51.0) | |
| TF600 | 6000 (236.2) | 2675 (105.3) | 6 | 6 | 1350 (1870) | 1775 (3300) | 1400 (1690) | 1775 (3120) | 3797 (8370) | 3934 (8672) | 2027 (79.8) | 1495 (58.9) | |
| TF650 | 6500 (255.9) | 2875 (113.2) | 3 | 3 | 1200 (1340) | 1700 (2640) | 1350 (1160) | 1700 (2460) | 3843 (8472) | 3980 (8774) | 2227 (87.7) | 1695 (66.7) | |
| TF700 | 7000 (275.6) | 3075 (121.1) | 3 | 3 | 1000 (940) | 1625 (1980) | 1100 (760) | 1600 (1800) | 3881 (8557) | 4018 (8859) | 2427 (95.6) | 1895 (74.6) | |
- Standard
Spécifications du mât 25L
| Type de mât | Hauteur maximale de la fourche | Hauteur totale abaisseé | Angle d'inclinaison | Capacité de charge sans déplacement latré à 500 mm (24 in) LC | Capacité de charge avec déplacement latré à 500 mm (24 in) LC | Poids du chariot à vide | Levage libre | ||||||
| degré | Pneu simple | Pneu double | Pneu simple | Pneu double | Pneu simple | Pneu double | Sans dossier | Avec dossier | |||||
| mm (in) | mm (in) | Avant | Arrière | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | mm (in) | mm (in) | ||
| Levage libre limité à 2 étages | V300 | 3000 (118.1) | 2025 (79.7) | 6 | 10 | 2500 (5000) | 2500 (5000) | 2500 (5000) | 2500 (5000) | 3747 (8260) | 3383 (8560) | 155 (6.1) | 155 (6.1) |
| * V330 | 3300 (129.9) | 2175 (85.6) | 6 | 10 | 2500 (5000) | 2500 (5000) | 2500 (5000) | 2500 (5000) | 3766 (8303) | 3902 (8603) | 155 (6.1) | 155 (6.1) | |
| V350 | 3500 (137.8) | 2275 (89.6) | 6 | 10 | 2500 (5000) | 2500 (5000) | 2500 (5000) | 2500 (5000) | 3783 (8340) | 3919 (8641) | 155 (6.1) | 155 (6.1) | |
| V370 | 3700 (145.7) | 2425 (95.5) | 6 | 10 | 2500 (5000) | 2500 (5000) | 2500 (4820) | 2500 (5000) | 3805 (8389) | 3941 (8689) | 155 (6.1) | 155 (6.1) | |
| V400 | 4000 (157.4) | 2575 (101.4) | 6 | 10 | 2450 (4930) | 2500 (5000) | 2475 (4750) | 2500 (4820) | 3835 (8455) | 3971 (8755) | 155 (6.1) | 155 (6.1) | |
| V430 | 4300 (169.3) | 2725 (107.3) | 6 | 6 | 2400 (4850) | 2475 (5000) | 2400 (4670) | 2450 (4820) | 3887 (8569) | 4023 (8869) | 155 (6.1) | 155 (6.1) | |
| V450 | 4500 (177.2) | 2875 (113.2) | 6 | 6 | 2350 (4740) | 2425 (4938) | 2350 (4560) | 2400 (4758) | 3909 (8618) | 4045 (8918) | 155 (6.1) | 155 (6.1) | |
| V470 | 4700 (185.0) | 2975 (117.1) | 6 | 6 | 2325 (4630) | 2400 (4850) | 2325 (4450) | 2375 (4670) | 3923 (8649) | 4060 (8950) | 155 (6.1) | 155 (6.1) | |
| V500 | 5000 (196.9) | 3125 (123.0) | 6 | 6 | 2250 (4400) | 2350 (4630) | 2275 (4220) | 2350 (4450) | 3945 (8698) | 4082 (8998) | 155 (6.1) | 155 (6.1) | |
| Levage libre à 2 étages | VF290 | 2932 (115.4) | 2025 (79.7) | 6 | 6 | 2500 (5000) | 2500 (5000) | 2500 (5000) | 2500 (5000) | 3792 (8361) | 3929 (8663) | 1377 (54.2) | 845 (33.3) |
| VF320 | 3232 (127.2) | 2175 (85.6) | 6 | 6 | 2500 (5000) | 2500 (5000) | 2500 (5000) | 2500 (5000) | 3826 (8435) | 3963 (8737) | 1527 (60.1) | 995 (39.2) | |
| Levage libre à 3 étages | TF370 | 3700 (145.7) | 1825 (71.9) | 6 | 6 | 2460 (4930) | 2500 (5000) | 2450 (4750) | 2500 (4820) | 3883 (8560) | 4020 (8862) | 1177 (46.3) | 645 (25.4) |
| TF400 | 4000 (157.4) | 1925 (75.8) | 6 | 6 | 2400 (4820) | 2475 (4930) | 2400 (4640) | 2450 (4750) | 3907 (8613) | 4044 (8915) | 1277 (50.3) | 745 (29.3) | |
| TF430 | 4300 (169.3) | 2025 (79.7) | 6 | 6 | 2350 (4710) | 2425 (4850) | 2350 (4530) | 2400 (4670) | 3925 (8653) | 4062 (8955) | 1377 (54.2) | 845 (33.3) | |
| TF450 | 4500 (177.2) | 2125 (83.7) | 6 | 6 | 2300 (4540) | 2375 (4760) | 2325 (4360) | 2350 (4580) | 3947 (8701) | 4084 (9004) | 1477 (58.1) | 945 (37.2) | |
| TF470 | 4700 (185.0) | 2175 (85.6) | 6 | 6 | 2250 (4400) | 2350 (4670) | 2275 (4220) | 2300 (4490) | 3960 (8731) | 4097 (9033) | 1527 (60.1) | 995 (39.2) | |
| TF500 | 5000 (196.9) | 2275 (89.6) | 6 | 6 | 2200 (3520) | 2275 (4580) | 2200 (3340) | 2275 (4400) | 3983 (8780) | 4120 (9082) | 1627 (64.1) | 1095 (43.1) | |
| TF550 | 5500 (216.5) | 2475 (97.4) | 6 | 6 | 1600 (2640) | 2200 (4400) | 1700 (2460) | 2200 (4220) | 4022 (8866) | 4159 (9168) | 1827 (71.9) | 1295 (51.0) | |
| TF600 | 6000 (236.2) | 2675 (105.3) | 6 | 6 | 1050 (1760) | 2100 (3520) | 1150 (1580) | 2100 (3340) | 4087 (9009) | 4224 (9311) | 2027 (79.8) | 1495 (58.9) | |
| TF650 | 6500 (255.9) | 2875 (113.2) | 3 | 3 | 1000 (1430) | 2025 (2750) | 1000 (1250) | 2000 (2570) | 4133 (9112) | 4270 (9414) | 2227 (87.7) | 1695 (66.7) | |
| TF700 | 7000 (275.6) | 3075 (121.1) | 3 | 3 | 900 (990) | 1950 (2090) | 900 (810) | 1950 (1910) | 4171 (9196) | 4308 (9498) | 2427 (95.6) | 1895 (74.6) | |
- Standard
Spécifications du mât 30L
| Type de mât | Hauteur maximale de la fourche | Hauteur totale abaisseé | Angle d'inclinaison | Capacité de charge sans déplacement latéral à 500 mm (24 in) LC | Capacité de charge avec déplacement latéral à 500 mm (24 in) LC | Poids du chariot à vide | Levage libre | ||||||
| degré | Pneu simple | Pneu double | Pneu simple | Pneu double | Pneu simple | Pneu double | Sans dossier | Avec dossier | |||||
| mm (in) | mm (in) | Avant | Arrière | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | kg (lb) | mm (in) | mm (in) | ||
| Levage libre limité à 2 étages | V300 | 3000 (118.1) | 2040 (80.3) | 6 | 10 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4247 (9364) | 4334 (9555) | 155 (6.1) | 155 (6.1) |
| * V330 | 3300 (129.9) | 2190 (86.2) | 6 | 10 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4268 (9408) | 4354 (9599) | 155 (6.1) | 155 (6.1) | |
| V350 | 3500 (137.8) | 2290 (90.2) | 6 | 10 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4285 (9448) | 4372 (9638) | 155 (6.1) | 155 (6.1) | |
| V370 | 3700 (145.7) | 2440 (96.1) | 6 | 10 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4308 (9498) | 4395 (9689) | 155 (6.1) | 155 (6.1) | |
| V400 | 4000 (157.4) | 2590 (102.0) | 6 | 10 | 3000 (6000) | 3000 (6000) | 2950 (5920) | 2975 (6000) | 4339 (9566) | 4426 (9757) | 155 (6.1) | 155 (6.1) | |
| V430 | 4300 (169.3) | 2740 (107.9) | 6 | 6 | 2925 (5840) | 3000 (6000) | 2875 (5660) | 2925 (5950) | 4392 (9682) | 4478 (9873) | 155 (6.1) | 155 (6.1) | |
| V450 | 4500 (177.2) | 2890 (113.8) | 6 | 6 | 2875 (5730) | 2950 (5900) | 2825 (5550) | 2875 (5720) | 4414 (9732) | 4501 (9923) | 155 (6.1) | 155 (6.1) | |
| V470 | 4700 (185.0) | 2990 (117.7) | 6 | 6 | 2825 (5510) | 2925 (5790) | 2750 (5330) | 2825 (5780) | 4430 (9765) | 4516 (9956) | 155 (6.1) | 155 (6.1) | |
| V500 | 5000 (196.9) | 3140 (123.6) | 6 | 6 | 2775 (4740) | 2850 (5680) | 2700 (4560) | 2775 (5620) | 4452 (9816) | 4539 (10007) | 155 (6.1) | 155 (6.1) | |
| Levage libre à 2 étages | VF290 | 2932 (115.4) | 2040 (80.3) | 6 | 6 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4288 (9453) | 4374 (9643) | 1314 (51.7) | 860 (33.9) |
| VF320 | 3232 (127.2) | 2190 (86.2) | 6 | 6 | 3000 (6000) | 3000 (6000) | 3000 (6000) | 3000 (6000) | 4323 (9530) | 4409 (9720) | 1464 (57.6) | 1010 (39.8) | |
| Levage libre à 3 étages | TF370 | 3700 (145.7) | 1840 (72.4) | 6 | 6 | 3000 (6000) | 3000 (6000) | 2900 (5950) | 2950 (6060) | 4397 (9694) | 4483 (9884) | 1114 (43.9) | 660 (26.0) |
| TF400 | 4000 (157.4) | 1940 (76.4) | 6 | 6 | 2925 (5840) | 3000 (6000) | 2850 (5780) | 2900 (5890) | 4422 (9748) | 4508 (9937) | 1214 (47.8) | 760 (29.9) | |
| TF430 | 4300 (169.3) | 2040 (80.3) | 6 | 6 | 2850 (5730) | 2925 (5880) | 2775 (5670) | 2825 (5780) | 4444 (9796) | 4530 (9986) | 1314 (51.7) | 860 (33.9) | |
| TF450 | 4500 (177.2) | 2140 (84.3) | 6 | 6 | 2800 (5660) | 2875 (5760) | 2725 (5560) | 2775 (5670) | 4469 (9852) | 4555 (10042) | 1414 (55.7) | 960 (37.8) | |
| TF470 | 4700 (185.0) | 2190 (86.2) | 6 | 6 | 2775 (5400) | 2825 (5660) | 2675 (5220) | 2725 (5480) | 4483 (9884) | 4569 (10073) | 1464 (57.6) | 1010 (39.8) | |
| TF500 | 5000 (196.9) | 2290 (90.2) | 6 | 6 | 2700 (4630) | 2775 (5510) | 2600 (4450) | 2675 (5330) | 4506 (9933) | 4592 (10123) | 1564 (61.6) | 1110 (43.7) | |
| TF550 | 5500 (216.5) | 2490 (98.0) | 6 | 6 | 2300 (3040) | 2675 (5290) | 2525 (2860) | 2575 (5110) | 4550 (10030) | 4636 (10220) | 1764 (69.4) | 1310 (51.6) | |
| TF600 | 6000 (236.2) | 2690 (105.9) | 6 | 6 | 1300 (2020) | 2575 (4630) | 1750 (1840) | 2475 (4450) | 4620 (10184) | 4706 (10374) | 1964 (77.3) | 1510 (59.4) | |
| TF650 | 6500 (255.9) | 2890 (113.8) | 3 | 3 | 1200 (1720) | 2475 (3740) | 1700 (1540) | 2375 (3560) | 4670 (10296) | 4756 (10486) | 2164 (85.2) | 1710 (67.3) | |
| TF700 | 7000 (275.6) | 3090 (121.7) | 3 | 3 | 900 (1050) | 2400 (2860) | 1450 (870) | 2275 (2680) | 4714 (10393) | 4800 (10582) | 2364 (93.1) | 1910 (75.2) | |
- Standard

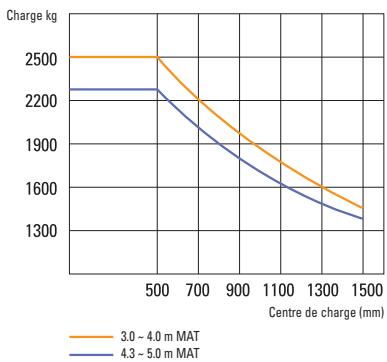

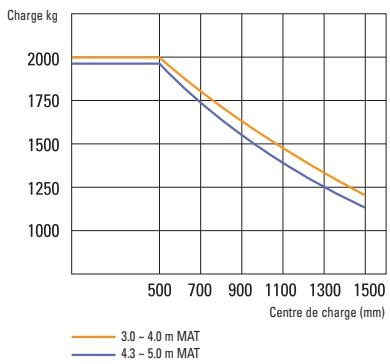

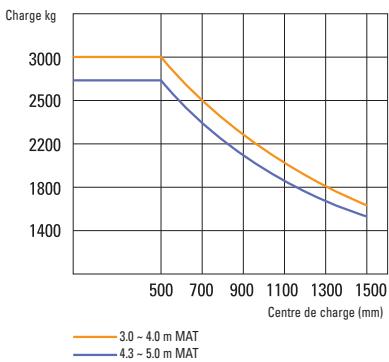

Capacité de charge
20L-7
25L-7
30L-7
Articles standard
CONTACTEUR PRINCIPAL - TABLIER PORTE-FOURCHE A DEPLACEMENT LATERAL PROJECTEUR DE TRAVAIL SOUPAPE DE TUYAUTERIE à 3 tiroirs
CABINE ET CHAUFFAGE - DEPLACEMENT LATERAL INTEGRE FOURCHE
900 mm1000 mm1200 mm1350 mm1500 mm1650 mm1800 mm - SUR PATIN 1300mm;1500mm;1700mm;1800mm BASCULEMENT 6/6°; 3/3°
Articles en option

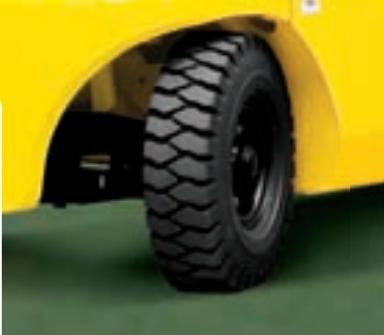

PNEUS Sur coussin, pas de traces, doubles SIEGE Baquet, repose bras, repose hanche BRIDEPOURGPL Orientablevers l'extérieur, Orientable verslebas M. C. V 4 tiroirs
FIXATION DE LA TUYAUTERIE Soupape de tuyauterie à 4 tiroirs GIROPHARE - INTERRUPEUR DE FEUX DE DETRESSE OPSS Déplacement, Déplacement + mât PEDALE DE FREIN
Booster hydraulique
(sans accumulateur)

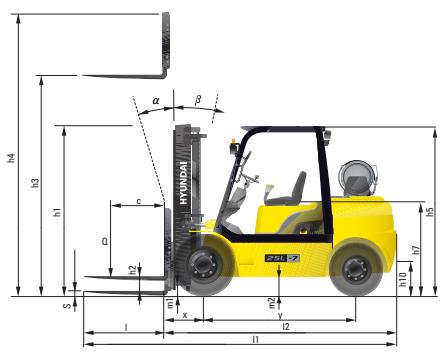

Dimensions
| Identification | ||||
| 1.1 | Fabricant | Hyundai | Hyundai | Hyundai |
| 1.2 | Type | 20L-7 | 25L-7 | 30L-7 |
| 1.3 | Entrainnement : électric (batrerie ou secteur), diesel, essence, gaz combustible, manuel | GAZ COMBUSTIBLE | GAZ COMBUSTIBLE | GAZ COMBUSTIBLE |
| 1.4 | Type de fonctionnement : manuel, pieton, debout, assis, poste de conduite élevable | Assis | Assis | Assis |
| 1.5 | Capacité de charge / charge nominale kg (lb) | 2000 (4,000) | 2500 (5,000) | 3000 (6,000) |
| 1.6 | Distance centre de charge c mm (in) | 500 (24) | 500 (24) | 500 (24) |
| 1.8 | Distance de charge, centre de l'essieu d'entrainment à la fourche x mm (in) | 461 (18) | 464 (18) | 464 (18) |
| 1.9 | Empattement y mm (in) | 1650 (65) | 1650 (65) | 1700 (67) |
| 2.1 | Poids entretien | kg (lb) | 3476 (7,663) | 3766 (8,303) | 4268 (9,409) |
| 2.2 | Charge par essieu, charge avant / arrière | kg | 4763 / 713 | 5095 / 771 | 6357 / 911 |
| 2.3 | Charge par essieu, décharge avant / arrière | kg | 1599 / 1877 | 1539 / 2227 | 1656 / 2612 |
| Roues, Chàssis | ||||
| 3.1 | Pneus : bandage plein, super-élastique, pneumatique, polyuréthanne | Pneumatique | Pneumatique | Pneumatique |
| 3.2 | Taille pneus, avant (Φxlargeur) | 7.00 - 12 - 12PR | 7.00 - 12 - 12PR | 28 x 9 - 15 - 14PR |
| 3.3 | Taille pneus, arrière (Φxlargeur) | 6.00 - 9 - 10PR | 6.00 - 9 - 10PR | 6.50 - 10 - 12PR |
| 3.5 | Roues, nombre avant / arrêtre (x = roues entrainnées) | 2x / 2 | 2x / 2 | 2x / 2 |
| 3.6 | Largeur de voie, avant mm (in) | 965 (39) | 965 (39) | 1005 (40) |
| 3.7 | Largeur de voie, arrêtre mm (in) | 980 (39) | 980 (39) | 980 (39) |
| Dimensions de base | |||||
| 4.1 | Mât./ chariot porte-fourche inclination avant/ arrêté (α/β) | degrés | 6 / 10 | 6 / 10 | 6 / 10 |
| 4.2 | Hauteur mât abaisse | h1 mm (in) | 2175 (86) | 2175 (86) | 2190 (86) |
| 4.3 | Levée libre | h2 mm (in) | 155 (6.1) | 155 (6.1) | 155 (6.1) |
| 4.4 | Hauteur de levage | h3 mm (in) | 3300 (130) | 3300 (130) | 3300 (130) |
| 4.5 | Hauteur mât étendu | h4 mm (in) | 4485 (177) | 4485 (177) | 4485 (177) |
| 4.7 | Hauteur arceau protecteur (cabine) | h5 mm (in) | 2160 (85) | 2160 (85) | 2180 (86) |
| 4.8 | Hauteur du siège / hauteur début | h7 mm (in) | 1086 (42.8) | 1086 (42.8) | 1106 (44) |
| 4.12 | Hauteur de raccordement | h10 mm (in) | 283 (11.1) | 283 (11.1) | 299 (11.8) |
| 4.19 | Longueur hors tout | l1 mm (in) | 3577 (140.9) | 3632 (143) | 3738 (147.1) |
| 4.20 | Longueur jusqu'à l'extrémité des fourches | l2 mm (in) | 2527 (99) | 2582 (102) | 2688 (106) |
| 4.21 | Largeur hors tout | b1 mm (in) | 1160 (46) | 1160 (46) | 1230 (48) |
| 4.22 | Dimensions des fourches (type à crochet) | S x E x L mm (in) | 1050 x 100 x 45 (41 x 4 x 1.8) | 1050 x 100 x 45 (41 x 4 x 1.8) | 1050 x 125 x 45 (41 x 5 x 1.8) |
| 4.23 | Chariot porte-fourche ISO 2328, classe / type A, B | II/A | II/A | III/A | |
| 4.24 | Largeur chariot porte fourche | b12 mm (in) | 1060 (41.7) | 1060 (41.7) | 1060 (41.7) |
| 4.31 | Garde au sol, charge, sous le mât | m1 mm (in) | 114 (4.5) | 108 (4.3) | 118 (4.6) |
| 4.32 | Garde au sol, centre de l'empattement | m2 mm (in) | 171 (6.7) | 171 (6.7) | 189 (7.4) |

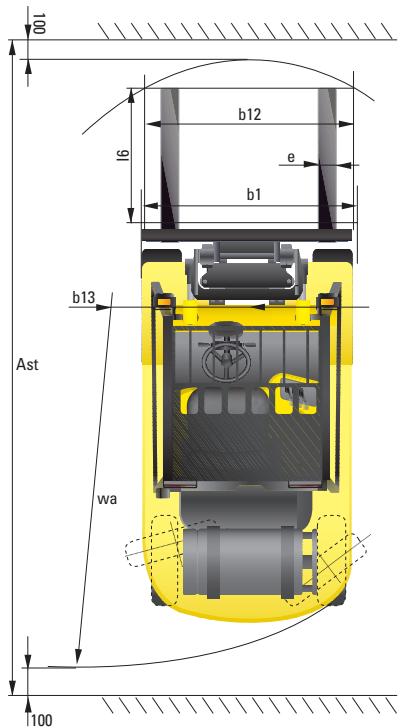

| 4.33 | Largeur allée pour carrefours palettes 1000 x 1200 (L x l) | Ast mm (in) | 3913 (154) | 3961 (156) | 4057 (160) |
| 4.34 | Largeur allée pour longueurs palettes 800 x 1200 (I x L) | Ast mm (in) | 4133 (164) | 4161 (164) | 4257 (168) |
| 4.35 | Rayon de giration | Wa mm (in) | 2252 (89) | 2300 (91) | 2393 (94) |
| 4.36 | Distance au point de pivot le plus petit | b13 mm (in) | 722 (30) | 722 (30) | 722 (30) |
| Données performance | |||||
| 5.1 | Vitesse de déplacement, à vide | km/h (mph) | 18,1 (11.2) | 18,1 (11.2) | 19,1 (11.9) |
| 5.2 | Vitesse de levage, chargé / à vide | mm/s | 580 / 610 | 550 / 610 | 500 / 610 |
| 5.3 | Vitesse d'abaisissement, chargé / à vide | mm/s | 500 / 450 | 500 / 450 | 500 / 450 |
| 5.5 | Effort de traction, chargé / à vide | kg (lb) | 1867 (4,116) | 1880 (4,145) | 1781 (3,926) |
| 5.7 | Performances en pente, chargé / à vide | % | 35,8 / 24,3 | 31,1 / 21,5 | 25,0 / 20,4 |
| 5.9 | Temps d'accelération, chargé / à vide (10 m) | sec | N/A | N/A | N/A |
| 5.10 | Frein de service | Mécanique / Hydraulique | Mécanique / Hydraulique | Mécanique / Hydraulique | |
| Mateur | |||||
| 6.1 | Fabricant / type moteur | HMC BETA | HMC BETA | HMC BETA | |
| 6.2 | Puisance moteur selon ISO 1585 | kW | 37 | 37 | 37 |
| 6.3 | Vitesse nominale | 1/min | 2450 | 2450 | 2450 |
| 6.4 | Nombre de cylindres / capacité cubique | anz/cm2 | 4/1975 | 4/1975 | 4/1975 |
| 6.5 | Consommation de carburant selon le cycle To VDI | litre/h | N/A | N/A | N/A |
| Autres détails | ||||
| 8.1 | Type de contrôle d'entraînement | Transmission automatique | Transmission automatique | Transmission automatique |
| 8.2 | Pression de fonctionnement pour les accessoires bar | 225 / 168 | 225 / 168 | 225 / 168 |
| 8.3 | Volume d'hulie pour les accessoires litre | 30 | 30 | 30 |
| 8.4 | Niveau sonore à l'odore de l'opérateur selon DIN 12 053 db(A) | 80 | 80 | 80 |
1) avec mat DZ + 25 mm; avec translateur intégré x = 375 m/s (avec mat DZ + 25 mm); avec translateur à crocher x = 410.5 m/s (avec mat DZ + 25 mm) Niveau de vibration déconnecté à la directive 2002/44-EC: 0.38 m/s
Pour de plus amples informations sur les options, consultez votre distributeur Hyundai. La machine illustrée peut varier en fonction des normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche. Les spécifications peuvent faire l'objet de modifications sans préavis.
HYUNDAI
