20DS-7 - Chariot élévateur HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot élévateur électrique
Marque	HYUNDAI
Modèle	20DS-7
Capacité de charge	2000 kg
Distance centre de charge	600 mm
Poids en ordre de marche	1045 kg
Hauteur mât abaissé (standard)	2175 mm
Longueur hors tout	2017 mm
Largeur hors tout	680 mm
Hauteur du timon (max)	1340 mm
Dimensions des fourches	60 x 195 x 1190 mm
Garde au sol (centre empattement)	30 mm
Rayon de braquage	1751 mm
Vitesse de déplacement (chargé/vide)	6 / 5,6 km/h
Vitesse de levage (chargé/vide)	290 / 380 mm/s
Vitesse d'abaissement (chargé/vide)	500 / 450 mm/s
Pente maxi (chargé/vide)	10% / 20%
Frein de service	Electro-magnétique
Frein de stationnement	Timon relevé
Moteur d'entraînement	1 kW
Moteur de pompe	2 kW
Batterie	Traction, 270 V / 360 Ah
Poids de la batterie	270 kg
Type de contrôle	Sepex variateur Mosfet
Niveau sonore	65 dB(A)
Pneus	Polyuréthanne

FOIRE AUX QUESTIONS - 20DS-7 HYUNDAI

Quelle est la capacité de charge du Hyundai 20DS-7 ?

La capacité de charge nominale est de 2000 kg avec un centre de charge de 600 mm.

Comment entretenir la batterie du chariot élévateur ?

La batterie est de type traction avec une tension de 270 V et une capacité de 360 Ah. Rechargez-la après chaque utilisation et vérifiez le niveau d'électrolyte régulièrement.

Quelles sont les vitesses de déplacement ?

La vitesse de déplacement est de 6 km/h en charge et 5,6 km/h à vide.

Quel type de pneus utilise ce modèle ?

Les pneus sont en polyuréthanne, avec des dimensions avant de 230x75 mm et arrière de 82x70 mm.

Comment vérifier l'huile hydraulique ?

Consultez le niveau d'huile via la jauge prévue à cet effet. Utilisez de l'huile hydraulique recommandée par le fabricant. Un niveau bas peut entraîner une baisse de performance de levage.

Quels sont les freins du Hyundai 20DS-7 ?

Le frein de service est électro-magnétique et le frein de stationnement s'active automatiquement lorsque le timon est relevé.

Quelle est la pente maximale que le chariot peut gravir ?

La pente maximale est de 10% en charge et 20% à vide, selon la norme S2 5 min.

Quels sont les mâts disponibles ?

Deux types de mâts sont disponibles : Simplex (S17) et Duplex (D17, D21) avec différentes hauteurs de levage.

Quel est le niveau sonore au poste de conduite ?

Le niveau sonore à l'oreille de l'opérateur est de 65 dB(A), ce qui est relativement silencieux.

Comment remplacer les fusibles ou composants électriques ?

Consultez la notice pour le schéma électrique. Le système utilise un variateur Mosfet Sepex. Débranchez toujours la batterie avant toute intervention.

MODE D'EMPLOI 20DS-7 HYUNDAI

MANUTENTION Gerbeur électrique

DETAIL

SPECIFICATIONS DES MÄTS

Réf. mât - dimensions en mm		Hauteur de levage		Hauteur totale
		Max h1	Levée libre h2	Abaissé h3	Abaissé h3
Simplex	S 17	1725	-	2175	2175
Duplex	D 17	1725	-	1360	2175
	D 21	2125	-	1560	2575

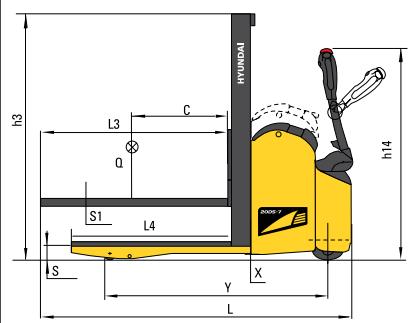

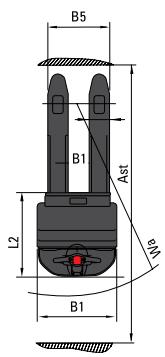

SPECIFICATIONS

Identification			20 DS - 7	20 DSP - 7
1.1	Fabricant		Hyundai	Hyundai
1.2	Type		2005-7	20DSP-7
1.3	Entrainnement : électrique (batterie ou secteur), diesel, essence, gaz combustible, manuel		Electrique	Electrique
1.4	Type de fonctionnement : manuel, piéton, debout, asis, poste de conduite élevable		Piétron	Piétron, debout
1.5	Capacité de charge / charge nominale (standard)	kg	2000	2000
1.6	Distance centre de charge	C mm	600	600
1.8	Distance de charge, centre de l'essieu d'entrainment à la fourche	X mm	924 / 864	924 / 864
1.9	Empattement	Y mm	1587 / 1527	1587 / 1527
Poids
2.1	Poids en ordre de marche	kg	1045	1070
2.2	Poids par essieu, chargé avant / arrière	kg	1470 / 1575	1480 / 1590
2.3	Poids par essieu, déchargé avant / arrière	kg	732 / 313	750 / 320
Roues, Chàssis
3.1	Pneus		Polyuréthanne	Polyuréthanne
3.2	Taille pneus, avant	mm	1 x (230 x 75)	1 x (230 x 75)
3.3	Taille pneus, arrêté	mm	4 x (82 x 70)	4 x (82 x 70)
3.4	Dimensions du stabilisateur	mm	2 x (120 x 50)	2 x (120 x 50)
3.5	Roues, nombre avant / arrêté (x = roues entrainées)		1 x 2/4	1 x 2/4
3.6	Largeur de voie, avant	B10 mm	435	435
3.7	Largeur de voie, arrêté	B11 mm	375	375
Dimensions de base
4.2	Hauteur mât abaisé (standard)	h1 mm	voir les specifications du mât
4.3	Levage libre	h2 mm	voir les specifications du mât
4.4	Hauteur de levage (standard)	h3 mm	voir les specifications du mât
4.5	Hauteur mât étendu (standard)	h4 mm	voir les specifications du mât
4.6	Levée initiale	h5 mm	125	125
4.9	Hauteur du timon pour travailler (max)	h14 mm	1340 / 900	1340 / 900
4.15	Hauteur des forches	h13 mm	80 - 210	80 - 210
4.19	Longueur hors tout	L1 mm	2017	2578 / 2178
4.20	Longueur jusqu'à l'extrémité des fourches	L2 mm	829	1340 / 990
4.21	Largeur hors tout	B1 mm	680	680
4.22	Dimensions de la fourche	S x E x L mm	60 x 195 x 1190	60 x 195 x 1190
4.24	Largeur chariot porte fourche	B3 mm	650	650
4.25	Largeur des forches	B5 mm	570	570
4.31	Garde au sol, charge, sous le mât	m1 mm	-	-
4.32	Garde au sol, centre de l'empattement	m2 mm	30	30
4.33	Largeur allée pour carrefours pallettes 1000x1200 (Lxl)	Ast mm	2027	2203
4.34	Largeur allée pour longueurs pallettes 800 x 1200	Ast mm	2227	2403
4.35	Rayon de braquage	Wa mm	1751 / 1691	1927 / 1867
Données performance
5.1	Vitesse de déplacement, charge / à vide	km / h	6 / 5,6	6 / 5,6
5.2	Vitesse de levage, charge / à vide	mm / s	290 / 380	290 / 380
5.3	Vitesse d'abaisement, charge / à vide	mm / s	500 / 450	500 / 450
5.8	Performances en pente maxi., S2 5 min	%	10 / 20	9 / 18
5.10	Frein de service		Electro-magnétique	Electro-magnétique
5.11	Frein de stationnement		Timon rélevé	Timon rélevé
Moteur
6.1	Puisance nominale moteur d'entrainment S2 60 min	kW	1	1
6.2	Puisance nominale moteur de pompè à S3 - 10 %	kW	2	2
6.3	Batterie acc. To DIN43531 / 35 / 36, A, B, C		Traction	Traction
6.4	Tension de la batterie, capacité nominale	V / Ah	270 / 360	270 / 360
6.5	Poids de la batterie (+ - 5%)	kg	270 / 360	270 / 360
Autres détails
8.1	Type de contrôle d'entrainment		Sepex variateur Mosfet	Sepex variateur Mosfet
8.4	Niveau sonore à l'oreille de l'opérateur	dB (A)	65	65
