Caractéristiques	Détails
Type de produit	Chariot élévateur diesel
Modèle	HYUNDAI 20D-7E
Capacité de levage	2000 kg
Hauteur de levage maximale	3000 mm
Largeur	1100 mm
Longueur	2900 mm
Poids	3500 kg
Type de moteur	Moteur diesel
Puissance du moteur	36 kW (49 ch)
Transmission	Hydrostatique
Rayon de braquage	2100 mm
Vitesse maximale	20 km/h
Fonctions principales	Levage, déplacement de charges, manœuvres en espaces restreints
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres, contrôle des freins
Pièces détachées et réparabilité	Disponibilité des pièces chez les revendeurs agréés
Sécurité	Équipements de sécurité conformes aux normes, ceinture de sécurité, avertisseurs sonores
Informations générales	Idéal pour les entrepôts, les chantiers et les zones industrielles

FOIRE AUX QUESTIONS - 20D-7E HYUNDAI

Quels types de fluides dois-je utiliser pour le HYUNDAI 20D-7E ?

Utilisez de l'huile hydraulique conforme aux spécifications du fabricant et du carburant diesel de qualité. Consultez le manuel d'utilisation pour les spécifications précises.

Comment vérifier le niveau d'huile du moteur ?

Assurez-vous que la machine est sur un terrain plat. Retirez la jauge d'huile, essuyez-la, puis réinsérez-la et retirez-la à nouveau pour vérifier le niveau d'huile.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la batterie et assurez-vous que le système de démarrage fonctionne correctement. Si le problème persiste, consultez un technicien.

Quel est le poids de la machine ?

Le poids opérationnel du HYUNDAI 20D-7E est d'environ 2 000 kg.

Comment effectuer l'entretien régulier de la machine ?

Effectuez des contrôles réguliers de l'huile, des filtres, des niveaux de liquide et des courroies. Suivez le calendrier d'entretien recommandé dans le manuel d'utilisation.

Que faire en cas de fuite hydraulique ?

Identifiez la source de la fuite et remplacez les joints ou les tuyaux endommagés. Vérifiez le système hydraulique régulièrement pour éviter des fuites futures.

Où trouver des pièces de rechange pour le HYUNDAI 20D-7E ?

Les pièces de rechange peuvent être obtenues auprès des concessionnaires HYUNDAI ou d'autres fournisseurs spécialisés en pièces de machines de construction.

Comment régler la vitesse de déplacement de la machine ?

Utilisez le levier de commande pour ajuster la vitesse de déplacement. Consultez le manuel pour des instructions spécifiques sur les réglages de vitesse.

Quels sont les signaux d'alerte à surveiller pendant l'utilisation ?

Surveillez les témoins lumineux du tableau de bord. Un témoin d'huile, de température ou de pression peut indiquer un problème nécessitant une attention immédiate.

Comment nettoyer les filtres à air ?

Retirez le filtre à air et nettoyez-le avec de l'air comprimé ou remplacez-le si nécessaire. Assurez-vous qu'il est propre pour un fonctionnement optimal du moteur.

MODE D'EMPLOI 20D-7E HYUNDAI

Nouveaux critères pour les chariots élévateurs

Hyundai présente avec sa série 7E une nouvelle gamme de chariots élévateurs diesel. D'excellentes puissances et performances améliorent votre rentabilité commerciale.

Puisance & performances nivees

Moteur puissant

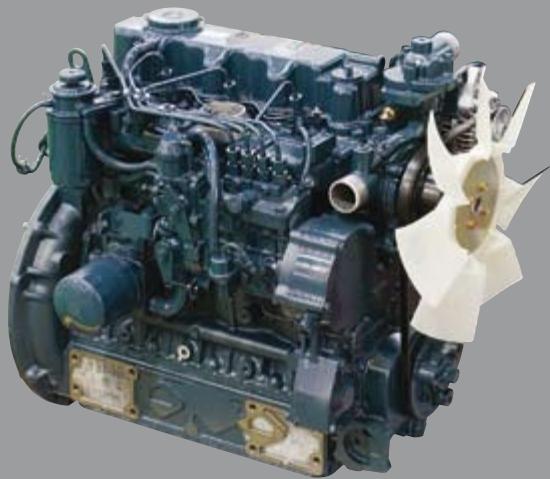

Moteur KUBOTA V3600

La qualité approuvée par le marché du moteur Kubota V3600 garantit des performances incomparables, une grande durabilité et une valeur supplémentaire pour le chariot élevateur. 48 kW de puissance suffisent amplement pour tout travail avec une machine équipée d'une piece standard ou d'une piece spéciale. (EPA Int.Tier-4 / EU Stage IIIA Certified)

48 kW / 2300 tpm

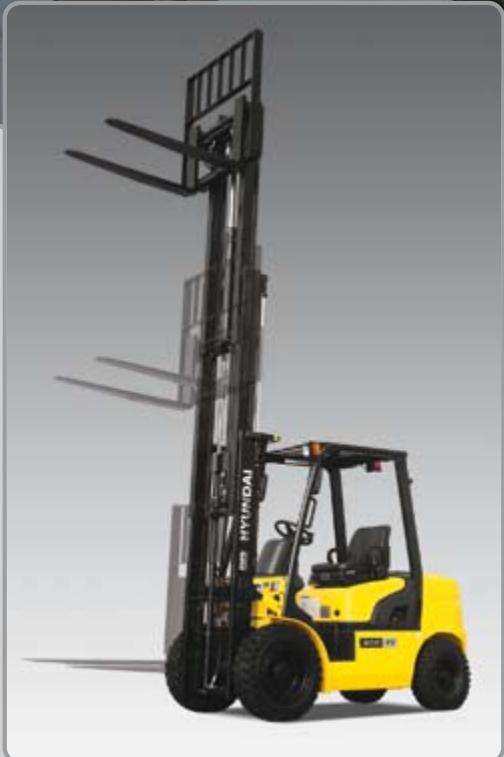

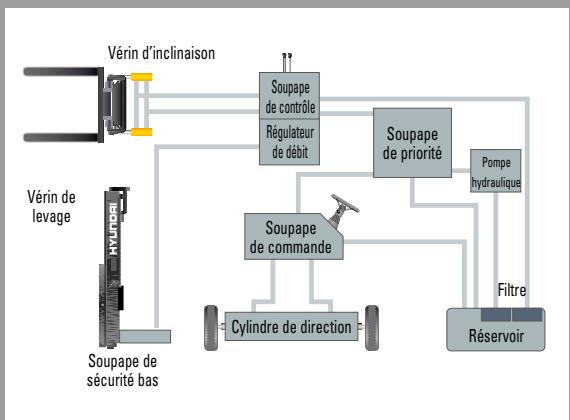

Système hydraulique de pointe

Le tout nouveau système hydraulique grande capacité qui comprend une soupape de contrôle à faible bruit diminue le temps de réaction durant l'utilisation et améliore efficacité et la durabilité.

Performances

stables et rapides

Champion de vitesse pour lever, abaisser ou basculer le mêt vers l'avant ou l'arrière, votre engin vous placera dans les importantes conditions d'utilisation lors de vos opérations de déchargement. A charge pleine, l'abaissement du mêt est contrôle de façon très précise grâce à une vanne de commande pour en garantir la sécurité.

Champion de la capacité, le nouveau maître du chantier!

Fonctionnement sans heures, conception efficace et ergonomique, la série 20/25/30/33D-7E est faite pour répondre à vos besoins.

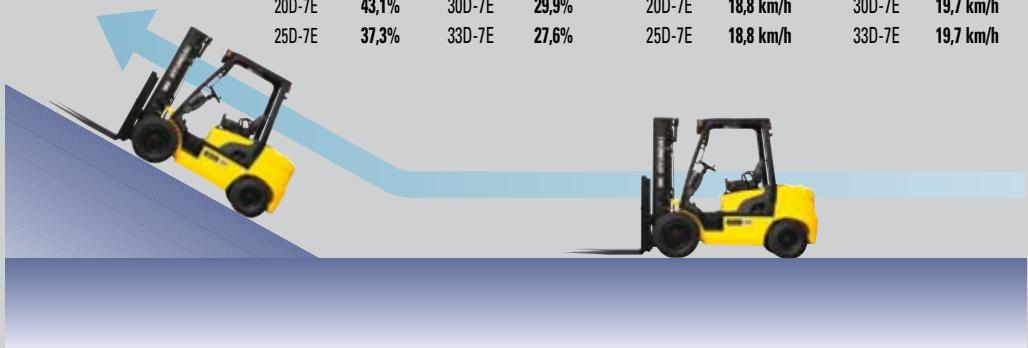

Vitesse de déplacement et capacité de gravissement de pente plus élevées

Le puissant moteur offre une plus grande accélération, uneffectivecapacitédegraissement dente et une plus grandevitesse de déplacement sur tout terrain ou pente.

Capacité de gravissement de pente (charge)

Vitesse de déplacement (à vide)

20D-7E

43.1%

30D-7E

29.9%

20D-7E

18.8 km/h

30D-7E

19,7 km/h

25D-7E

37.3%

33D-7E

27.6%

25D-7E

18.8 km/h

33D-7E

19,7 km/h

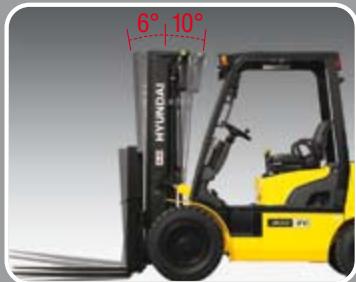

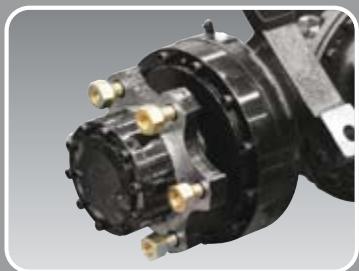

Angle d'inclinaison du mât plus élevé

L'utilisation de l'angle d'inclinaison du mât de 6 degrés en avant et de 10 degrés en arrêté offre à l'utilisateur une plate-forme rapide et sure pour les opérations de chargement et de déchargement.

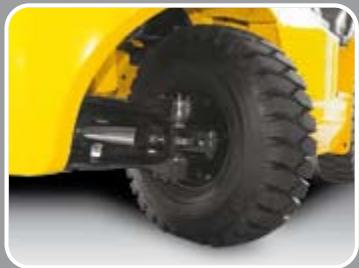

Système de frein à disque mouillé

L'adoption de freins à disques humides améliore la puissance de freinage et diminue les intervalles d'entretien. Scelledans une enveloppe étanche ils sont protégé de la poussière et de l'eau.

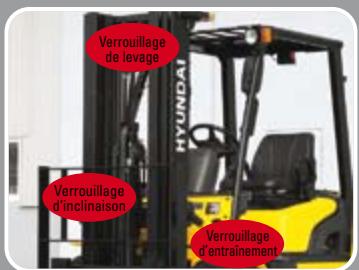

Direction assistée entissement hydrostatique

Une direction hydraulique garantit tous une direction couple et douce, évitant toute retenue et tout retour du volant.

OPSS

(système de détction de la présence de l'opérateur) Les opérations de basculement, de levage et d'abaisissement du mât ne sont possibles que lorsque l'opérateur est assist en position normale. (En option)

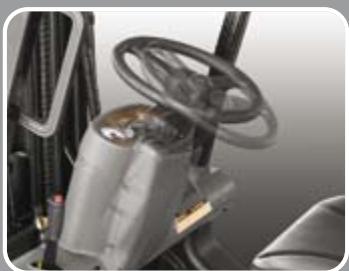

Utilisation comfortable

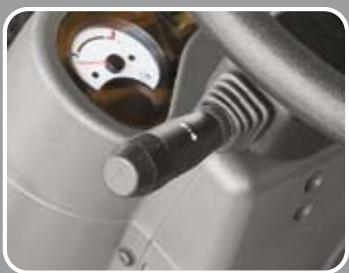

Volant réglable

Le volant équipé d'un klaxon peut être ajusté à l'aide d'un levier situé à sa droite, pour permettre à l'opérateur d'adopter la position de manœuvre la plus comfortable.

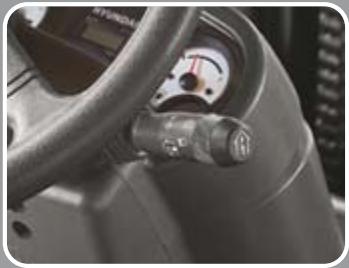

Changement de vitesse aisé et rapide par levier

Un levier unique situé à gauche de la colonne de direction permet à l'opérateur d'adapter rapidement et aisément le sens de circulation de l'engin. Le moteur ne peut être mis en marche que si ce levier se trouve au point mort.

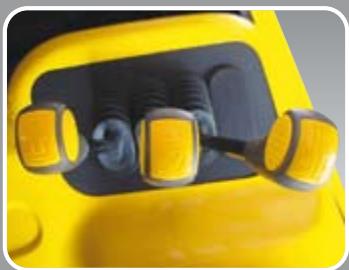

Levier de commutation multi-fonctions

Un levier de commutations multifonctions offre un acces aise aux lampes et au klaxon.

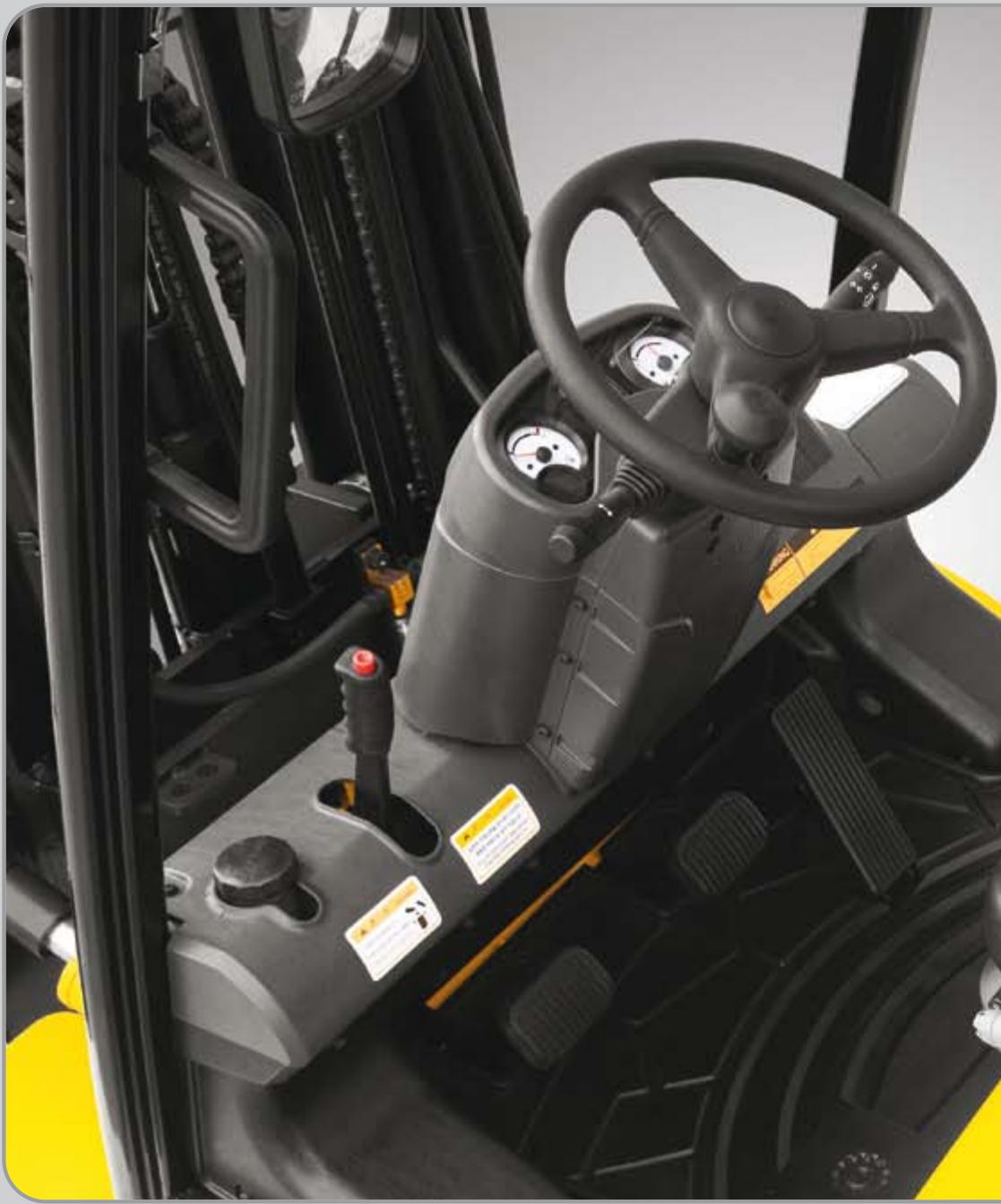

Réponse rapide des leviers de commande d'utilisation

Seul un effort minimum de l'opérateur est requis pour un contrôle précis, sur et productif.

Photo non contractuelle

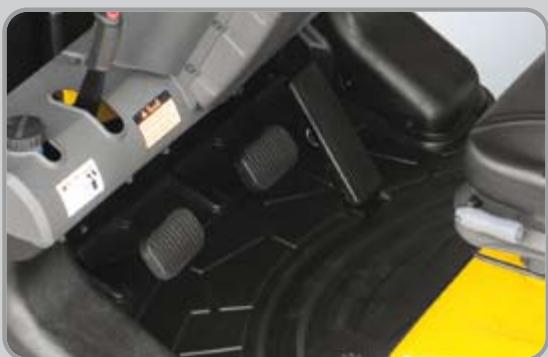

Pédales positionnées de manière ergonomique

Dans le respect de l'ergonomie, l'accéléateur, le frein et les pédales d'embrayage sont positionnés de manière optimale pour la capacité de l'opérateur. Tapis de sol en caoutchouc livable et facile à enlever.

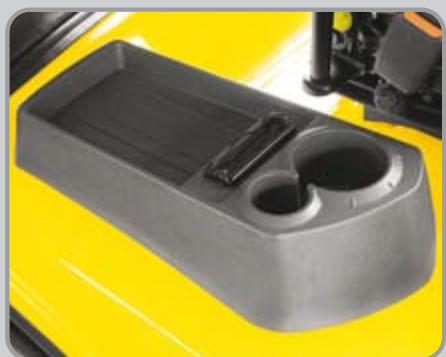

Porte-gobelet & console

Des espaces de rangement complémentaires ont ete amenagés dans lhabitacle pour le comfort de I'opérateur.

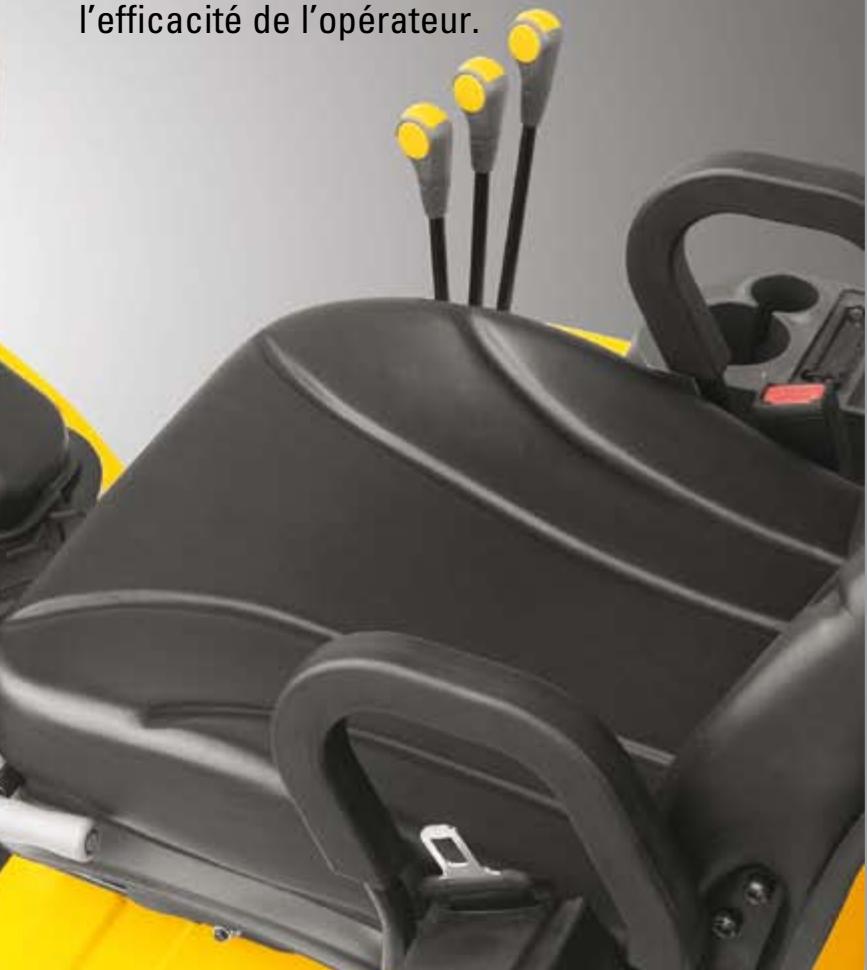

Une conception ergonomique du poste de conduite !

Un design concu en fonction de l'ergonomie permet de réduire la fatigue et d'améliorer l'efficacité de l'opérateur.

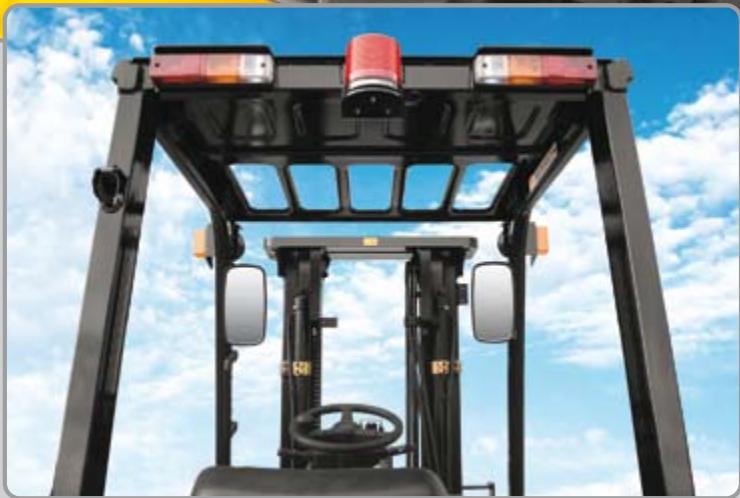

Nouvelle visibilité plus grande pour des opérations plus sûres

L'opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât offrant une vue plus large.

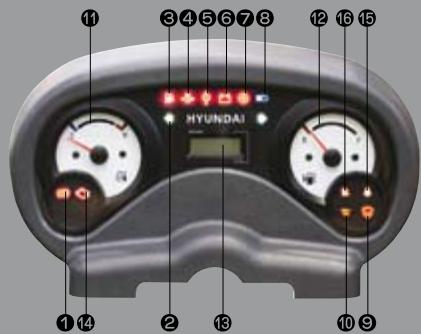

Jauges faciles à vérifier pour l'opérateur et panneau de contrôle résistant à l'eau

1 Lampe de frein de stationnement
2 Clignotants
3 Témoin d'ajretissement de carburant
4 Témoin d'ajretissement d'huile moteur
Témoin d'ajretissement de la température d'huile de transmission
6 Témoin d'avertissement "battery"
7 Témoin d'ajretissement "filtré à air"
Témoin des phares

9 Témoin du séparateur d'eau
10 Témoin de pré-chauffage
1 Jauge de température d'eau
12 Jauge de carburant
13 Compteur hora
14 Témoin de contrôle moteur
15 Avertissement de ceinture de sécurité
16 Avertissement OPSS

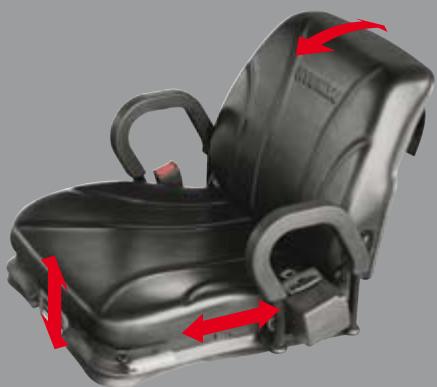

Siège à suspension entièrement régliable

Un siège agreable, réglaible et ergonomique, vous garantit comport, sécurité et durabilité.

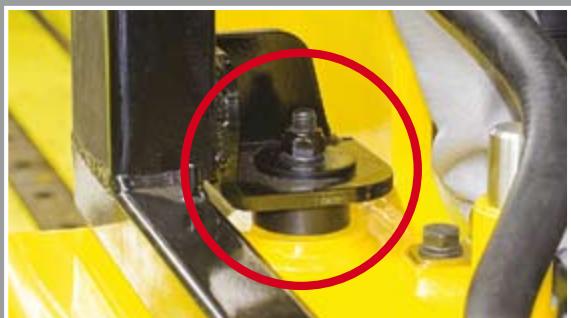

Montage flottant intégral de l'arceau de sécurité

Un système à suspension hydraulique de pointe, avec un isolateur en caoutchouc hydraulique anti-vibrations, est installé entre la structure de la cabine et le chassinis afin de réduire les vibrations et le bruit pendant la conduite. Cela permet de réduire la fatigue de l'opérateur et d'augmenter la sécurité pendant l'utilisation.

Endurance & sécurité

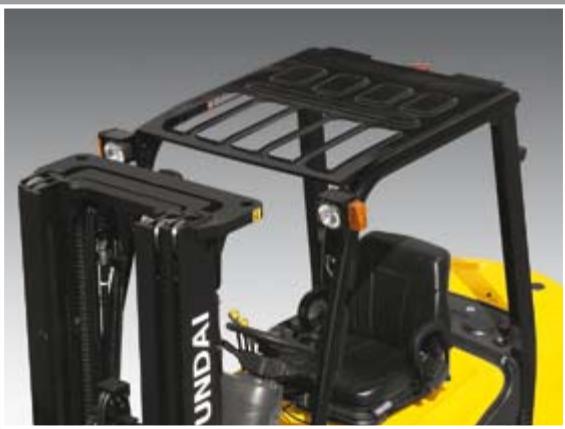

Solide arceau protecteur

L'arceau protecteur de sécurité est conforme aux reglementations EEC et ANSI et protège l'opérateur pendant les travaux dangereux.

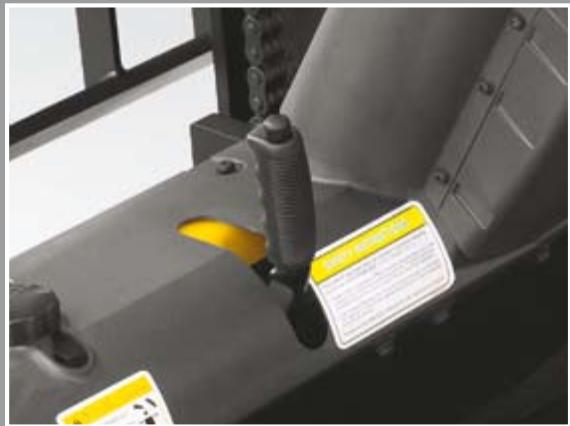

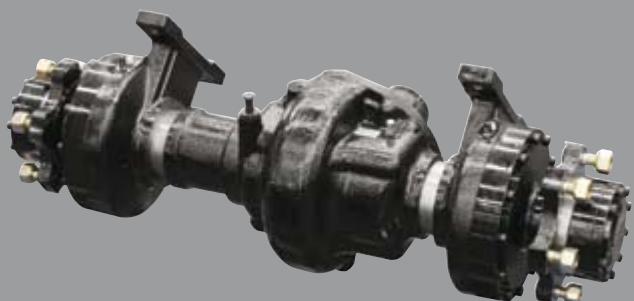

Frein de stationnement

Le serrage du frein de stationnement de type basculement nécessite moins d'efforts de la part de l'opérateur.

Transmission électricoungue durée, couplable en charge

La boîte de transmission couplable en charge garantit une vitesse élevée et une circulation en souplesse qu'elle que soit la charge de l'engin, ce qui en optimise la performance d'utilisation.

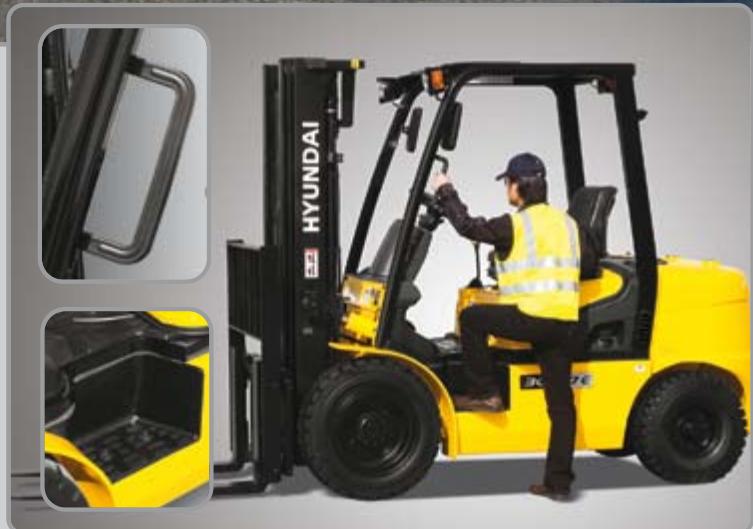

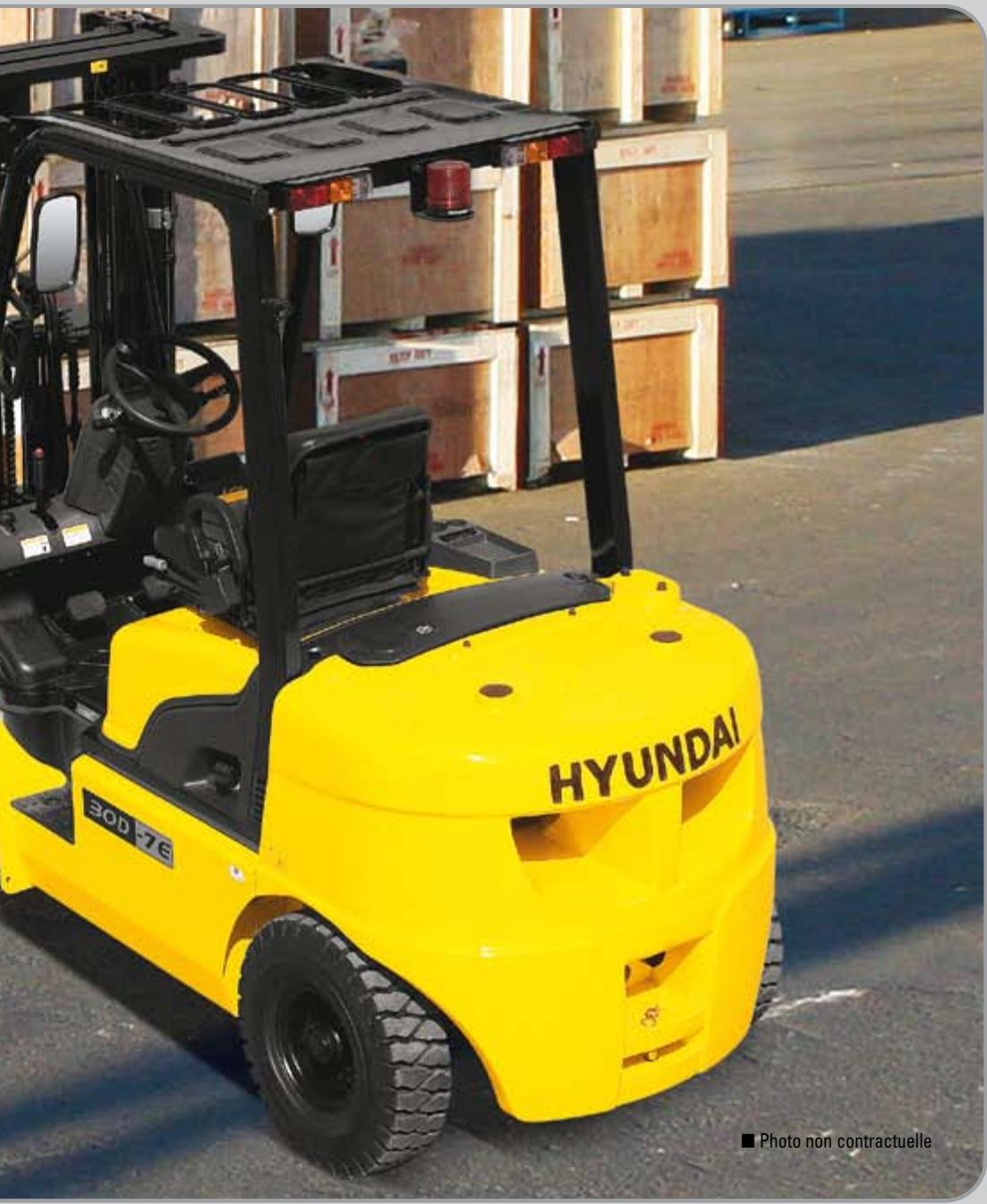

Grande marche et poignée

Une grande marche "ouverte" assure facilité et sécurité pour entrer dans la machine et en sortie.

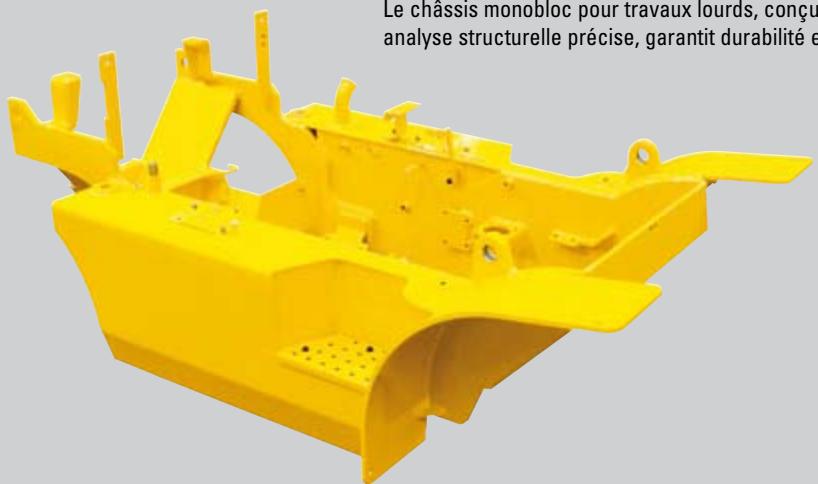

Chàssis monobloc travaux lourds

Le chassinis monobloc pour travaux lourds, concu sur base d'une analyse structurelle précise, garantit durabilité et sécurité.

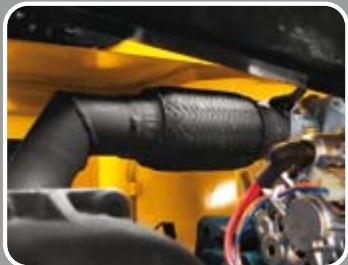

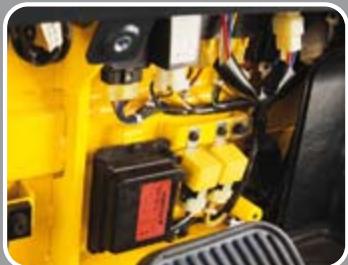

Accès des éléments électriques

Divers composants électriques sont centralisés pour améliorer la maintenance régulière.

Soufflets d'expansion

Les soufflets d'expansion absorbent les vibrations et réduisent le bruit géné par le système d'échévement des gaz et en améliorent la durée de vie.

Phares protégés, lumineux

Phares lumineux protégés positionnés pour une meilleure visibilité dans les endroitssons.

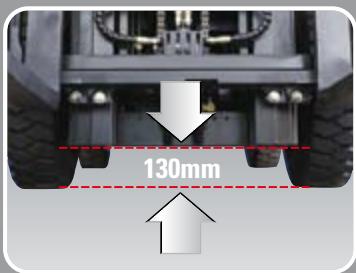

Garde au sol

Le moteur et la transmission sont assemblés horizontally et positionnés haut dans le chassinafin de protégé les composants de haute qualités lors de toute utilisation sur des surfaces rugueuses.

Durabilité & Maintenance aisé

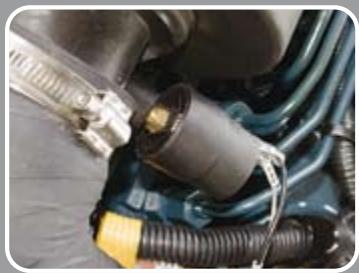

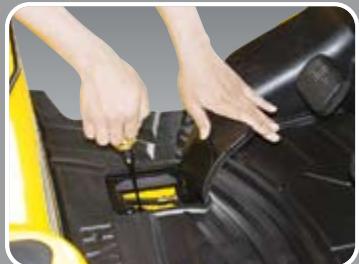

Filtre à air contrôle electriquement

Un capteur de filtré à air alerte l'opérateur lorsque le filtré perd de son efficacité et permet ainsi de le replacer avant que le système soit endommagé.

Contrôle du niveau d'huile aisé

Le niveau d'huile T/M peut être contrôle facilement sans aucun démontage.

Réserveur du liquide de frein

Facile à identifier visuellement et aisément accessible, le réservoir permet un contrôle quotidien plus rapide.

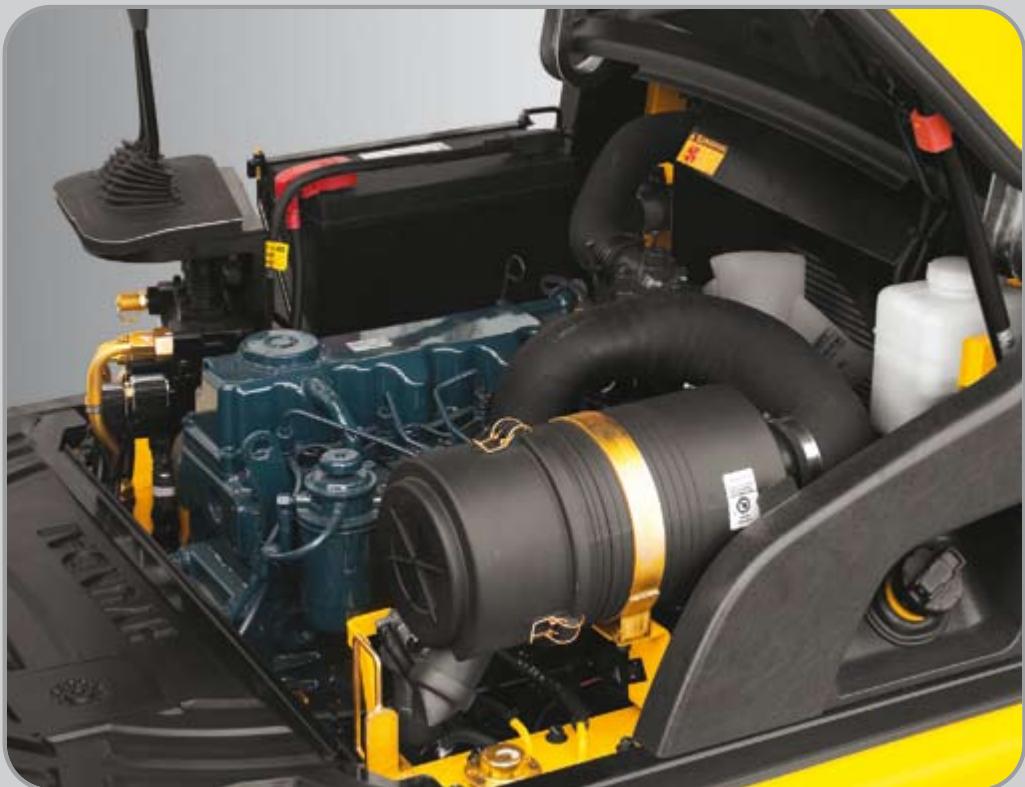

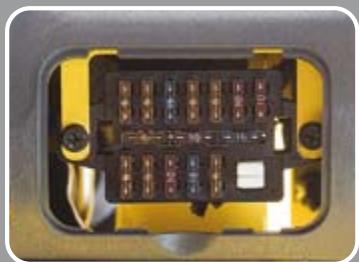

Boîte à fusibles compacte et accessible pour une inspection aisée

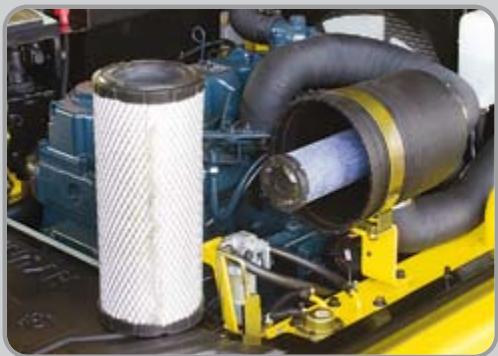

Conception centralisée pour une plus grande capacité d'entretien !

Une disposition optimale des composants assure un accès aisé pendant la maintenance.

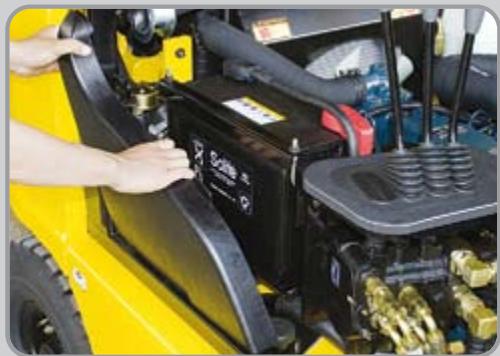

Changement aisé du filtré à air

Le filtré à air est facilement accessible pour être nettoyé ou remplace.

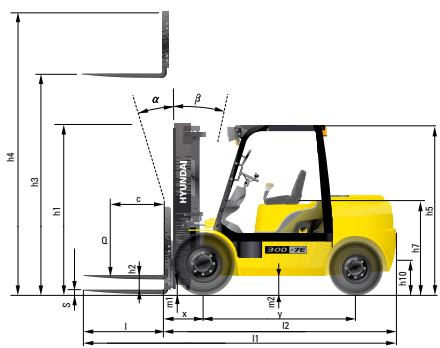

Couverage coulissant portable

Mise en de la batterie par rotation

Radiateur en aluminium assorti d'une excellente protection thermique

Contrôle de la qualité de l'huile moteur

Remplissage de carburant à clé

Spécifications du mât

Capacité de charge

Type de mât		Hauteur totalé abaisseé		Hauteur maximale des fourches (mm)	Levée libre (mm)				Angle d'inclination (degré)	Capacité de charge sans TDL à 500 mm LC (kg)						Capacité de charge avec TDL à 500 mm LC (kg)						Poids du chariot à vide (kg)
		(mm)		Avec proteeur de charge		Sans proteeur de charge		300-7E	Avant Arrière	Pneu simple			Pneus doubles		300-7E	200-7E	250-7E	300-7E	250-7E	300-7E	200-7E	250-7E	300-7E	200-7E	250-7E	300-7E	200-7E	250-7E	300-7E	300-7E
		20/25D-7E	300-7E	20/25D-7E	300-7E	300-7E	300-7E	6	10	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	3584	3874	4391	3721	4011	4478
Levée libre limité à 2 étages	V300	2025	2040	3000	155	155	155	155	6	10	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	3604	3894	4411	3740	4030	4498
	*V330	2175	2190	3300	155	155	155	155	6	10	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2621	3911	4429	3757	4047	4516
	V350	2275	2290	3500	155	155	155	155	6	10	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	1643	3933	4452	3779	4069	4539
	V370	2425	2440	3700	155	155	155	155	6	10	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	5643	3933	4452	3779	4069	4539
	V400	2575	2590	4000	155	155	155	155	6	10	2000	2500	3000	2000	2500	3000	2000	2475	2950	2000	2500	2975	2673	3963	4483	3809	4099	4597
	V430	2725	2740	4300	155	155	155	155	6	6	2000	2450	2925	2000	2500	3000	1950	2400	2875	2000	2450	2925	3725	4015	4536	3861	4151	4622
	V450	2875	2890	4500	155	155	155	155	6	6	2000	2400	2875	2000	2475	2950	1930	2350	2825	2000	2400	2875	3747	4037	4558	3883	4173	4645
	V470	2975	2990	4700	155	155	155	155	6	6	2000	2350	2825	2000	2450	2900	1900	2325	2750	2000	2375	2825	3761	4051	4573	3897	4187	4660
	V500	3125	3140	5000	155	155	155	155	6	6	1970	2300	2775	2000	2400	2850	1850	2275	2700	1950	2350	2775	3783	4073	4596	3919	4209	4683
Levée libre à 2 étages	VF290	2025	2040	2900	845	860	1377	1314	6	6	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	3630	3920	4431	3767	4057	4518
	VF320	2175	2190	3200	995	1010	1527	1464	6	6	2000	2500	3000	2000	2500	3000	2000	2500	3000	2000	2500	3000	3664	3954	4467	3801	4091	4553
Levée libre à 3 étages	TF370	1825	1840	3700	645	660	1177	1114	6	6	2000	2500	3000	2000	2500	3000	2000	2450	2900	2000	2500	2950	3721	4011	4541	3858	4148	4627
	TF400	1925	1940	4000	745	760	1277	1214	6	6	2000	2450	2900	2000	2500	2975	1950	2400	2850	2000	2450	2900	3745	4035	4565	3882	4172	4651
	TF430	2025	2040	4300	845	860	1377	1314	6	6	2000	2375	2850	2000	2450	2900	1900	2350	2775	2000	2400	2825	3763	4053	4587	3900	4190	4673
	TF450	2125	2140	4500	945	960	1477	1414	6	6	2000	2350	2800	2000	2425	2850	1875	2325	2725	1950	2350	2775	3785	4075	4613	3922	4212	4699
	TF470	2175	2190	4700	995	1010	1527	1464	6	6	1950	2300	2775	2000	2375	2825	1850	2275	2675	1925	2300	2725	3798	4088	4627	3935	4225	4713
	TF500	2275	2290	5000	1095	1110	1627	1564	6	6	1900	2250	2700	1950	2325	2750	1800	2200	2600	1900	2275	2675	3820	4110	4649	3957	4247	4735
	TF550	2475	2490	5500	1295	1310	1827	1764	6	6	1825	1800	2600	1875	2250	2650	1725	1700	2525	1825	2200	2575	3860	4150	4694	3997	4287	4780
	TF600	2675	2690	6000	1495	1510	2027	1964	6	6	1500	1250	1900	1825	2150	2550	1400	1150	1750	1775	2100	2475	3924	4214	4763	4061	4351	4849
	TF650	2875	2890	6500	1695	1710	2227	2164	3	3	1450	1200	1850	1750	2050	2450	1350	1000	1700	1700	2000	2375	3971	4261	4814	4108	4398	4900
	TF700	3075	3090	7000	1895	1910	2427	2364	3	3	1200	1000	1600	1650	2000	2375	1100	900	1450	1600	1950	2275	4009	4299	4858	4146	4436	4944
Type de mât		Hauteur totalé abaisseé		Hauteur maximale des fourches (mm)	Levée libre (mm)				Angle d'inclination (degré)	Capacité de charge sans TDL à 500 mm LC (kg)						Capacité de charge avec TDL à 500 mm LC (kg)
		(mm)			Avec proteeur de charge					Pneus simple						Pneus double
		33D-7E		33D-7E						Avant Arrière						33D-7E
		V290	2040	2900	155
		*V320	2190	3200	155
		V340	2290	3400	155
		V360	2440	3600	155
		V390	2590	3900	155
		V420	2740	4200	155
		V440	2890	4400	155
		V460	2990	4600	155
		V490	3140	4900	155
		VF290	2090	2900	910
		VF320	2240	3200	1060
		VF370	1895	3700	710
		VF400	1990	4000	810
		VF430	2090	4300	910
		VF450	2190	4500	1010
		VF470	2240	4700	1060
		VF500	2340	5000	1160
		VF550	2540	5500	1360
		VF600	2740	6000	1560
		VF650	2940	6500	1760
		VF700	3140	7000	1960

• Standard

20D-7E

25D-7E

30D-7E

33D-7E

Identification

1.1	Fabricant	Hyundai	Hyundai	Hyundai	Hyundai
1.2	Type	20D-7E	25D-7E	30D-7E	33D-7E
1.3	Entrainment: électric (batterie ou secteur), diesel, essence, gaz combustible, manuel	DIESEL	DIESEL	DIESEL	DIESEL
1.4	Type de fonctionnement: manuel, pieton, début, assis, poste de conduite élévable	Assis	Assis	Assis	Assis
1.5	Capacité de charge / charge nominal (standard) kg	2000	2500	3000	3300
1.6	Distance centre de charge c mm	500	500	500	500
1.8	Distance de charge, centre de l'essieu d'entrainment à la fourche x mm	461	461	464	464
1.9	Empattement y mm	1650	1650	1700	1700

Poids

2.1	Poids en ordre de marche (pneu simple / pneus doubles)	kg	3604 / 3708	3,894 / 3,998	4411 / 4466	4823 / 4882
2.2	Charge par essieu, chargé avant/arrêté (pneu simple / pneus doubles)	kg	(4847 / 757) / (4992 / 716)	(5579 / 815) / (5726 / 773)	(6450 / 961) / (6544 / 922)	(6885 / 1238) / (6985 / 1197)
2.3	Charge par essieu, déchargé avant/arrêté (pneu simple / pneus doubles)	kg	(1683 / 1921) / (1818 / 1890)	(1623 / 2271) / (1759 / 2239)	(1748 / 2,663) / (1836 / 2630)	(1713 / 3110) / (1806 / 3076)

Chass

3.1	Pneus: bandage plein, super-élastique, pneumatique, polyuréthannne	Pneumatique	Pneumatique	Pneumatique	Pneumatique
3.2	Taille p脓us, avant (p脓 simple / p脓 doubles)	7.00-12-12PR / 6.00-15-10PR	7.00-12-12PR / 6.00-15-10PR	7.00-12-12PR / 6.00-15-10PR	7.00-12-12PR / 6.00-15-10PR
3.3	Taille p脓us, arrière	6.00 - 9 - 10PR	6.00 - 9 - 10PR	6.50 - 10 - 12PR	6.50 - 10 - 12PR
3.5	Roues, nombre avant/arrière (X-roues entrainées) (p脓 simple / p脓 doubles)	(2x / 2) / (4x / 2)	(2x / 2) / (4x / 2)	(2x / 2) / (4x / 2)	(2x / 2) / (4x / 2)
3.6	Largeur de voie, avant (p脓 simple / p脓 doubles) mm	965 / 1152,50	965 / 1152,50	1005 / 1152,50	1005 / 1152,50
3.7	Largeur de voie, arrière mm	980	980	980	980

Dimensions de base

4.1	Mât inclinaison avant/arrière	degrès	6 / 10	6 / 10	6 / 10	6 / 10
4.2	Hauteur mât abaisse (standard)	h1 mm	2175	2175	2190	2190
4.3	Levée libre	h2 mm	155	155	155	155
4.4	Hauteur de levage (standard)	h3 mm	3300	3300	3300	3200
4.5	Hauteur mât étendu (standard)	h4 mm	4485	4485	4485	4385
4.7	Hauteur de l'arneau de sécurité	h5 mm	2160	2160	2180	2180
4.8	Hauteur de siège / hauteur début	h7 mm	1086	1086	1106	1106
4.12	Hauteur de l'accoplement	h10 mm	306	306	330	330
4.19	Longueur hors tout	l1 mm	3577	3632	3738	3806
4.20	Longueur jusqu'à l'extrémité des fourches	l2 mm	2527	2582	2688	2756
4.21	Largeur hors tout (pneu simple / pneu double)	b1 mm	1160 / 1515	1160 / 1515	1230 / 1515	1230 / 1515
4.22	Dimensions des fourches (type a crochet)	S x E x L mm	1050 x 100 x 45	1050 x 100 x 45	1050 x 125 x 45	1050 x 125 x 45
4.23	Chariot porte-fourche ISO 2328, classe / type A,B		II/A	II/A	II/A	II/A
4.24	Largeur chariot porte fourche	b12 mm	1084	1084	1084	1084
4.31	Garde au sol, charge, sous le mât	m1 mm	114	108	118	115
4.32	Garde au sol, centre de l'empattement	m2 mm	185	185	198	198
4.33	Largeur allée pour carrefours palettes 1000x1200 (Lxl)	Ast mm	3913	3961	4057	4119
4.34	Largeur allée pour longueurs palettes 800x1200 (IxL)	Ast mm	4113	4161	4257	4319
4.35	Rayon de braquage	Wa mm	2252	2300	2393	2455
4.36	Distance au point de pivot le plus pétit	b13 mm	698	698	724	724

Données performance

5.1	Vitesse deplacement (à vide)	km/h	18,8	18,8	19,7	19,7
5.2	Vitesse de levage, charge/ à vide	mm/s	560 / 590	540 / 590	480 / 500	470 / 500
5.3	Vitesse d'abaisement, charge/ à vide	mm/s	500 / 450	500 / 450	500 / 450	500 / 450
5.5	Effort de traction, charge/ à vide	kg	2519	2541	2415	2428
5.7	Performances en pente, charge/ à vide	%	43,1 / 24,9	37,3 / 22,2	29,9 / 21,0	27,6 / 19,6
5.9	Temps d'acceleration, charge/ à vide (10m)		NA	NA	NA	NA
5.10	Frein de service		Hydraulique	Hydraulique	Hydraulique	Hydraulique

Moteur

6.1	Fabricant/ type de moteur	KUBOTA V3600	KUBOTA V3600	KUBOTA V3600	KUBOTA V3600
6.2	Puisance moteur selon ISO 1585 kW	48	48	48	48
6.3	Vitesse nominale 1/min	2300	2300	2300	2300
6.4	Nombre de cylindres / capacité cubiqueanz/cm3	4 / 3620	4 / 3620	4 / 3620	4 / 3620
6.5	Consommation de carburant selon le cycle VDI l/h	2,1	2,2	2,5	2,8

Autres details

8.1	type de commande d'entrainment		Convertisseur de couple	Convertisseur de couple	Convertisseur de couple	Convertisseur de couple
8.2	Pression de fonctionnement (système/accessoires)	bar	205 / 170	205 / 170	205 / 170	205 / 170
8.3	Volume d'huile hydraulique	l	30	30	30	30
8.4	Niveau sonore à l'odore de l'opérateur selon DIN12053	db (A)	80	80	80	80

Pour de plus amples informations sur les options, consultez toute distributeur Hyundai. La machine illustrée peut varier en fonction des normes internationales.

Toutes les mesures amricaines sont arrondies à la livre ou au pouce le plus proche. Les specifications peuvent faire l'objet de modifications sans préavis.

HYUNDAI MATERIAL HANDLING
