Marque	HYUNDAI
Modèle	16HS-7
Catégorie	Chariot élévateur
Type	Gerbeur électrique à conducteur piéton
Capacité de charge nominale	1600 kg
Centre de charge	600 mm
Hauteur de levée maximale (h3)	2850 mm
Hauteur mât abaissé (h1)	1940 - 1955 mm selon version
Hauteur mât étendu (h4)	3395 - 3400 mm selon version
Longueur hors tout (L1)	2033 - 2147 mm
Largeur hors tout (B1)	890 mm
Poids en ordre de marche	1401 kg
Poids batterie	270 - 375 kg
Batterie	24 V / 270-375 Ah (traction)
Moteur d’entraînement	1,2 kW (S2 60 min)
Moteur de pompe	4,5 kW (S3 - 10%)
Vitesse de déplacement (chargé/à vide)	5,5 / 6 km/h
Vitesse de levage (chargé/à vide)	120 / 260 mm/s
Pneus	Polyuréthanne
Rayon de braquage	1591 - 1837 mm
Frein de service	Électro-magnétique
Niveau sonore	65 dB (A)
Température de fonctionnement	Non spécifié, estimation : 0°C à 40°C

FOIRE AUX QUESTIONS - 16HS-7 HYUNDAI

Quelle est la capacité de charge maximale du modèle 16HS-7 ?

Le HYUNDAI 16HS-7 a une capacité de charge nominale de 1600 kg avec un centre de charge de 600 mm.

Quel type de batterie utilise ce chariot élévateur ?

Il utilise une batterie de traction de 24 V avec une capacité de 270 à 375 Ah.

Quelles sont les hauteurs de levage disponibles ?

La hauteur de levage standard est de 2850 mm, mais peut varier selon le type de mât (simplex, duplex, triplex) avec des valeurs allant jusqu'à 5455 mm pour les versions triplex.

Comment entretenir les pneus en polyuréthanne ?

Les pneus en polyuréthanne nécessitent un nettoyage régulier pour éviter l'accumulation de débris et une vérification de l'usure. Remplacez-les si la profondeur de sculpture est inférieure à 2 mm.

Quel est le rayon de braquage et la largeur d'allée nécessaire ?

Le rayon de braquage est de 1591 à 1837 mm. Pour une palette de 1000x1200 mm, la largeur d'allée recommandée est de 2473 à 2655 mm.

Que faire si le chariot ne lève pas la charge ?

Vérifiez d'abord le niveau de charge de la batterie. Si la batterie est suffisamment chargée, contrôlez le niveau d'huile hydraulique et inspectez les flexibles pour d'éventuelles fuites ou obstructions.

Quel type de freinage est installé ?

Le frein de service est électro-magnétique et le frein de stationnement est actionné par le relevage du timon.

Où puis-je trouver des pièces de rechange pour le 16HS-7 ?

Adressez-vous à un distributeur HYUNDAI agréé ou consultez la notice pour les références des pièces détachées. Utilisez toujours des pièces originales pour garantir la sécurité.

Quelle est la pente maximale que peut gravir le chariot en charge ?

Le chariot peut gravir une pente de 7% en charge et 10% à vide (selon la norme S2 5 min).

Comment nettoyer le chariot élévateur ?

Utilisez un chiffon humide avec un détergent doux pour nettoyer les surfaces. Évitez les jets d'eau à haute pression qui pourraient endommager les composants électriques. Séchez soigneusement après nettoyage.

MODE D'EMPLOI 16HS-7 HYUNDAI

MANUTENTION Gerbeur électrique

Spécifications des méts

16-20 HS-7Ré. mât - dimensions en mm		Hauteur de levage		Hauteur totalé		Capacité résiduelle
		Max h1	Leveille libre h2	Abaisné h3	étendu h4	16HS-7	20HS-7
Simplex	S 15	1505	1505	1940	1960	1600	2000
	S 17	1755	1755	2190	2210	1600	2000
Duplex	D 29	2935	-	1940	3395	1600	1600
	D 34	3435	-	2190	3895	1400	1300
	D 38	3835	-	2390	4295	1200	1000
Free lift duplex	DLL 29	2930	1505	1940	3390	1600	1550
	DLL 34	3430	1755	2190	3890	1350	1250
Triplex	T 42	4255	-	1990	4795	1000	800
	T 48	4855	-	2190	5395	800	600
	T 54	5455	-	2390	5995	600	500
Free lift triplex	TLL 42	4245	1465	1900	4710	950	750
	TLL 47	4725	1625	2060	5190	750	550

16-20 HSL-7Réf. mât -dimensions en mm		Hauteur delevage		Hauteur totalé		Capacité résiduelle
		Maxh1	Levée libreh2	Abaisséh3	étenduh4	16HSL-7	20HSL-7
Simplex	S 15	1510*	1510*	1955*	1965*	1600	2000
	S 17	1760*	1760*	2205*	2215*	1600	2000
Duplex	D 29	2940*	-	1955*	3400*	1600	1600
	D 34	3440*	-	2205*	3900*	1400	1300
	D 38	3840*	-	2405*	4300*	1200	1000
Free lift duplex	DLL 29	2935*	1510*	1955*	3395*	1600	1550
	DLL 34	3435*	1760*	2205*	3895*	1350	1250
Triplex	T 42	4260*	-	2005*	4800*	1000	800
	T 48	4860*	-	2205*	5400*	800	600
	T 54	5460*	-	2405*	6000*	600	500
Free lift triplex	TLL 42	4250*	1470*	1915*	4725*	950	750
	TLL 47	4730*	1630*	2075*	5205*	750	550

* Ajouter 110 mm à la hauteur initiale de levage

HYUNDAI

MATERIAL HANDLING

Hyundai Heavy Industries Europe N. V.

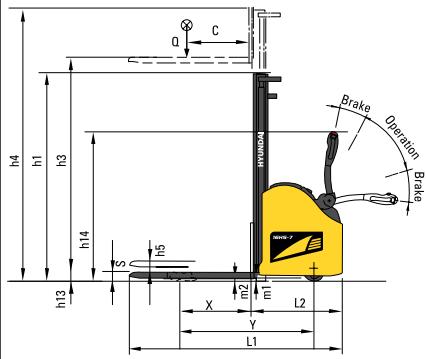

Identification			16 HS(L) - 7	20 HS(L) - 7
1.1	Fabricant		Hyundai	Hyundai
1.2	Type		16HS-7 / 16HSL-7	20HS-7 / 20HSL-7
1.3	Entrainnement : électric (batterie ou secteur), diesel, essence, gaz combustible, manuel		Elecrique	Elecrique
1.4	Type de fonctionnement : manuel, piéton, début, assis, poste de conduite élevable		Piéton	Piéton
1.5	Capacité de charge / charge nominale (standard)	kg	1600	2000
1.6	Distance centre de charge	C mm	600	600
1.8	Distance de charge, centre de l'essieu d'entrainment à la fourche	X mm	675 - 851 / 809*	670 - 846 / 804*
1.9	Empattement	Y mm	1277 - 1529 / 1487*	1334 - 1502 / 1544*

Poids

2.1	Poids en ordre de marche	kg	1401	1471
2.2	Poids par essieu, charge avant / arrière	kg	1093 / 2162	1147 / 2270
2.3	Poids par essieu, décharge avant / arrière	kg	1024 / 391	1075 / 411

Roues, Chassis

3.1	Pneus		Polyuréthanne	Polyuréthanne
3.2	Taille pneus, avant	mm	1 x (230 x 75)	1 x (250 x 90)
3.3	Taille pneus, arrêté	mm	1 x (82 x 68)	1 x (82 x 68)
3.4	Dimensions du stabilisateur	mm	1 x (140 x 60)	1 x (120 x 50)
3.5	Roues, nombre avant / arrêté (x = roues entrainnées)		1 x 1/4	1 x 2/4
3.6	Largeur de voie, avant	B10 mm	604	664
3.7	Largeur de voie, arrêté	B11 mm	403 - 675*	403 - 375*

4.2	Hauteur mât abaisé (standard)	h1 mm	1940 - 1955*	1940 - 1955*
4.3	Levage libre	h2 mm	voir les specifications du mât
4.4	Hauteur de levage (standard)	h3 mm	2850	2845 - 2850*
4.5	Hauteur mât étendu (standard)	h4 mm	3395 - 3400*	3395 - 3400*
4.6	Levée initiale	h5 mm	0 - 110*	0 - 110*
4.9	Hauteur du timon pour travailler (max)	h14 mm	1390	1390
4.15	Hauteur des forches	h13 mm	85 - 90	90
4.19	Longueur hors tout	L1 mm	2033 - 2147*	2038 - 2152*
4.20	Longueur jusqu'à l'extrémité des fourches	L2 mm	883 - 957*	888 - 962*
4.21	Largeur hors tout	B1 mm	890	890
4.22	Dimensions de la fourche	S x E x L mm	60 x 185 x 1150 - 60 x 200 x 1190*	70 x 185 x 1150 - 70 x 200 x 1190*
4.24	Largeur chariot porte fourche	B3 mm	700	700
4.25	Largeur des forches	B5 mm	575	575
4.31	Garde au sol, charge, sous le mât	m1 mm	35 - 20*	30 - 20*
4.32	Garde au sol, centre de l'empattement	m2 mm	25 - 20*	20

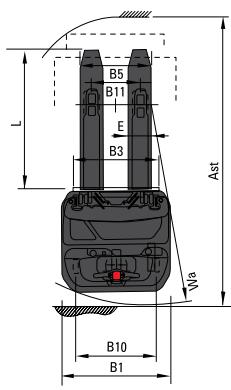

4.33	Largeur allée pour carrefours palettes 1000x1200	Ast mm	2473 - 2655*	2478 - 2660*
4.34	Largeur allée pour longueurs palettes 800 x 1200	Ast mm	2450 - 2567*	2455 - 2572*
4.35	Rayon de braquage	Wa mm	1591 - 1837*	1591 - 1837*

Données de performance

5.1	Vitesse de déplacement, chargé / à vide	km / h	5,5 / 6	5 / 6
5.2	Vitesse de levage, chargé / à vide	mm / s	120 / 260	100 / 260
5.3	Vitesse d'abaisissement, chargé / à vide	mm / s	220 / 210	230 / 210
5.8	Performances en pente maxi., S2 5 min	%	7 / 10	6 / 10
5.10	Frein de service		Electro-magnétique	Electro-magnétique
5.11	Frein de stationnement		Timon rélevé	Timon rélevé

Moteur

6.1	Puisance nominale moteur d'entrainment S2 60 min	kW	1,2	1,25
6.2	Puisance nominale moteur de pompé à S3 - 10 %	kW	4,5	4,5
6.3	Batterie acc. To DIN43531 / 35 / 36, A, B, C		Traction	Traction
6.4	Tension de la batterie, capacité nominale	V / Ah	24 / 270-(375) -24 / 270-(375)	24 / 270-(375) -24 / 270-(375)
6.5	Poids de la batterie (+- 5%)	kg	270 - 375	270 - 375

Autres détails

8.1	Type de contrôle d'entraînement		Sepex variateur Mosfet	Sepex variateur Mosfet
8.4	Niveau sonore à l' oreille de l'opérateur	dB (A)	65	65

*Seulement pour les gerbeurs avec levée initiale
