MODE D'EMPLOI IHP ANNUELLE 2C MERLIN GERIN

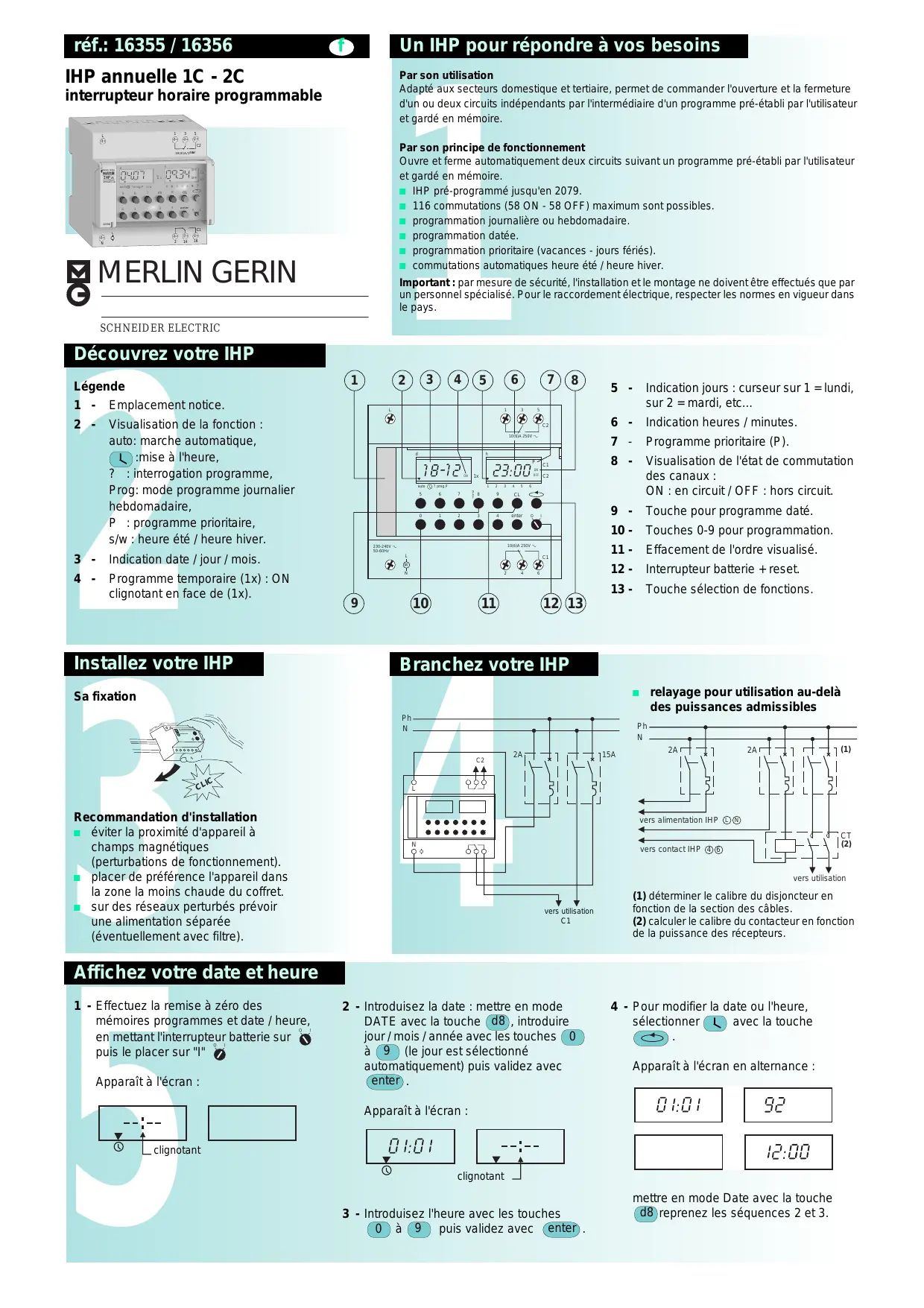

réf.: 16355 / 16356 Un IHP pour répondre à vos besoins

IHP annuelle 1C - 2C Par son utilisation Adapté aux secteurs domestique et tertiaire, permet de commander l'ouverture et la fermeture d'un ou deux circuits indépendants par l'intermédiaire d'un programme pré-établi par l'utilisateur et gardé en mémoire.

interrupteur horaire programmable

Par son principe de fonctionnement Ouvre et ferme automatiquement deux circuits suivant un programme pré-établi par l'utilisateur et gardé en mémoire. b IHP pré-programmé jusqu'en 2079. b 116 commutations (58 ON - 58 OFF) maximum sont possibles. b programmation journalière ou hebdomadaire. b programmation datée. b programmation prioritaire (vacances - jours fériés). b commutations automatiques heure été / heure hiver.

annuelle auto ? prog.P s/w

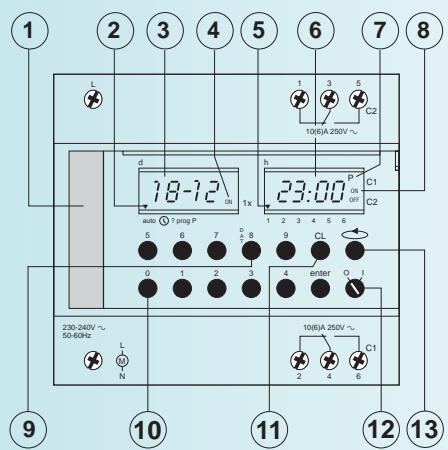

MERLIN GERIN Important : par mesure de sécurité, l'installation et le montage ne doivent être effectués que par un personnel spécialisé. Pour le raccordement électrique, respecter les normes en vigueur dans le pays. SCHNEIDER ELECTRIC Découvrez votre IHP

Programme temporaire (1x) : ON clignotant en face de (1x).

Visualisation de la fonction : auto: marche automatique, :mise à l'heure, ? : interrogation programme, Prog: mode programme journalier hebdomadaire, P : programme prioritaire, s/w : heure été / heure hiver.

Visualisation de l'état de commutation des canaux : ON : en circuit / OFF : hors circuit.

Touche pour programme daté.

Installez votre IHP Indication jours : curseur sur 1 = lundi, sur 2 = mardi, etc…

Touches 0-9 pour programmation.

Effacement de l'ordre visualisé.

Interrupteur batterie + reset.

Touche sélection de fonctions.

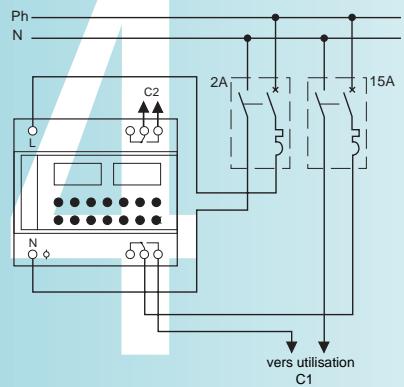

relayage pour utilisation au-delà des puissances admissibles 15A

Recommandation d'installation éviter la proximité d'appareil à champs magnétiques (perturbations de fonctionnement). b placer de préférence l'appareil dans la zone la moins chaude du coffret. b sur des réseaux perturbés prévoir une alimentation séparée (éventuellement avec filtre). vers alimentation IHP L N

(2) vers contact IHP 4 6 vers utilisation vers utilisation

(1) déterminer le calibre du disjoncteur en fonction de la section des câbles. (2) calculer le calibre du contacteur en fonction de la puissance des récepteurs. Affichez votre date et heure

1 - Effectuez la remise à zéro des

mémoires programmes et date / heure, en mettant l'interrupteur batterie sur puis le placer sur "I"

Apparaît à l'écran :

2 - Introduisez la date : mettre en mode

DATE avec la touche d8 , introduire jour / mois / année avec les touches 0 à 9 (le jour est sélectionné automatiquement) puis validez avec enter . Apparaît à l'écran : clignotant

4 - Pour modifier la date ou l'heure,

sélectionner avec la touche Apparaît à l'écran en alternance :

3 - Introduisez l'heure avec les touches

0 à 9 puis validez avec enter . mettre en mode Date avec la touche d8 reprenez les séquences 2 et 3. Programmez vos deux canaux

Programme journalier ou hebdomadaire programmez votre 1er canal préparer les commutations ON et OFF désirées (remplir le tableau) Jeudi Vendredi

Programme daté b programmation d'une ouverture ou Attention : En mode "programme" l'IHP retourne en mode affichage Auto. Si aucune touche n'est manœuvrée en 1 minute.

3 - Validez la commutation

1 - Sélectionnez "Prog" à l'aide de

ON avec la touche 1 la touche OFF avec la touche 0 Apparaît sur l'écran : Apparaît à l'écran :

clignotant clignotant

d'une fermeture pour une ou plusieurs dates données. reprenez la séquence 1, 2 et 3. introduisez la date : mettre en mode Date avec la touche d8 . introduisez la date jour / mois puis l'heure avec les touches 0 à 9 , puis validez avec enter . retour en marche auto avec la touche

4 - Vous êtes prêt pour la première

programmation choisissez le jour par appui par les touches 1 à 7 (1 = lundi). Appuyez sur enter pour valider ce jour.

2 - Pour l'IHP 2 canaux

choisissez votre canal à programmer. Ex. : Appuyez sur 1 pour C1 2 pour C2 Ex. : lundi

5 - introduire l'heure de la première

commutation ON du Lundi, touche 0 à 9 puis validez enter . v procédez de la même manière pour la commutation OFF et les suivantes du Lundi ou des autres jours. v procédez de la même manière pour programmer votre 2ème canal. v retour en "auto" avec touche puis enter

ON 1 ne clignote plus

Programmez la même commutaion sur plusieurs jours ou sur la semaine

b programmez : OFF sur 7 jours Programmez d'une façon répétitive des commutations, sur un groupe de jours ou sur la semaine, sur l'un ou sur les 2 canaux. b exemple : Vendredi Samedi Dimanche

OFF 8h00 8h00 8h00 8h00 8h00 8h00 8h00

OFF 14h00 14h00 14h00 14h00 14h00

4 - Validez les jours avec

enter pour sélectionner "Prog".

4 - Validez les jours avec

2 - Pour l'IHP 2 canaux :

2 - Pour l'IHP 2 canaux :

b programmez : ON sur 6 jours

1 - Sélectionnez "Prog" à l'aide de

prog 5 -Validez l'heure avec

5 - Validez l'heure avec 0

b procédez de la même manière pour clignotant ON 1 prog

ON 1 les autres commutations de votre canal 1. b Procédez de la même manière pour programmer votre deuxième canal. Nota : Cette méthode permet d'augmenter les possibilités de la programmation. Il est ainsi possible d'obtenir jusqu'à : 116 pas x 7 jours = 812 commutations par semaine. Modifiez votre programme

1 - Interrogez votre programme

4 - Effacement partiel d'une commutation

b sélectionnez "?" avec la touche

effacez l'ordre érroné ou à supprimer par l'action de la touche CL . b soit en position "?" lecture de programme, soit en cours de programmation "Prog" ou "P", soit en affichage heure

le nombre de pas de programmes encore disponibles est indiqué. b pour l'IHP 2 canaux : appuyez sur 1 = C1

= C2 b validez le lundi avec 1 . b visualisez les commutations b sélectionnez "?" avec la touche b pour l'IHP 2 canaux :

7 - Heure d'été / hiver

supprimer la totalité du programme par l'action simultanée des touches CL + b le nombre de pas de programme total (116) apparaît. b retour à "auto" avec

sélectionnez "P" avec pour l'IHP 2 canaux : appuyez sur 1 = C1 2 = C2

= C1 2 = C2 b mettre en mode DATE avec touche d8

sélectionnez la position "?" avec la touche

6 - Dérogation prioritaire sur un

programme pré-établi (vacances jours feriés)

2 - Interrogez votre programme daté et

votre dérogation prioritaire b validez le mois de janvier avec introduire l'heure du début de la dérogation puis validez avec enter , b introduire le jour / mois / heure / minute correspondant à la fin de la dérogation avec les touches 0 à 9 puis validez avec enter . b pendant le déroulement d'un programme prioritaire, seule la marche forcée ou l'arrêt permanent sont possibles.

5 - Effacement total du programme

programmées par appuis successifs puis enter . Des flèches clignotantes indiquent les jours de semaine formant un bloc pour l'ordre visualisé. b la fin de programmation est représentée par "END". b visualisez vos pas de programme disponibles par un nouvel appui sur enter b retour à "auto" par touche

marche forcée par appui simultané sur 9 + 1 ON 1 ou 9 + 2 ON 2

arrêt permanent par un 2ème appui simultané OFF 1 sur 9 + 1 OFF 1 P ON par appuis successifs puis enter . ... etc., comme séquence 1. sélectionnez s/w (summer / winter) avec apparaît à l'écran, les dates pré-programmées de commutation heure hiver / été et été / hiver soit dernier dimanche de mars et de septembre. b modification des dates avec appui sur touche CL et introduction des 2 nouvelles dates, touches 0 à 9 , puis validez par enter . b retour aux dates pré-programmées par appui sur CL . b retour sur "auto" avec

8 - Provoquez une marche forcée,

ou un arrêt permanent 1 = ON 0 = OFF apparaît à l'écran : b visualisez les commutations programmées

3 - Provoquez une anticipation de marche,

anticipez une commutation sur canal 1 et / ou canal 2. b pour l'IHP 2 canaux : appuyez sur 1 = C1

= OFF le programme continu à se dérouler normalement jusqu'aux commutations suivantes. programmation permanente : introduire le jour / mois / heure / minute correspondant au début de la dérogation avec les touches 0 à 9 puis validez avec enter . v introduire le jour / mois / heure / minute correspondant à la fin de la dérogation avec les touches 0 à 9 puis validez avec enter . b programmation temporaire (1x). La programmation disparait après exécution. v introduire le jour / mois correspondant au début de la dérogation avec les touches 0 à 9 puis validez avec enter apparaît à l'écran :

OFF 2 + 2 En cas de forçage marche ou arrêt un point noir apparaît sur l’écran. 10:00

Le relais de sortie ne suit plus le programme.

retour marche programmée par un 3ème appui simultané sur 9 + 1

+ 2 disparition des points

4291364AE-07/00 ON 1 x clignotant Caractéristiques techniques

type 1 BSTU selon EN 60730-2-7 tension d'alimentation : 230-240V a fréquence : 50-60Hz. calibre contact de sortie : 10A/250V a cos ϕ = 1 6A/250V a cos ϕ = 0,6 16A/250V a cos ϕ = 1 10A/250V a cos ϕ = 0,6 consommation : 3,5VA. base de temps : quartz. mémoire : 116 pas de programme sur 1 canal ou réparti sur les 2 canaux. temps mini entre 2 commutations : 1 minute. b précision ± 1 seconde / 24 heures sous 20°C. b affichage par cristaux liquides. b réserve de marche : sauvegardé

4 ans par pile au lithium, (conserve les mémoires et l'heure, mais n'effectue pas les commutations, en cas de coupure de courant). température d'utilisation : –10°C à 45°C capacité maxi des bornes de raccordement : 6 mm2. encombrement : 10 pas de 9 mm. poids : 0,350 kg. indice de protection : IP20 selon EN 60529. protection contre les chocs électriques : classe II selon EN 60335-1. Réalisation : AMEG 04 76 70 05 55

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: +33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services
