Type de produit	Interrupteur horaire programmable
Marque	Merlin Gerin (Schneider Electric)
Modèle	IHP 1C
Alimentation	220-240 V ~, 50/60 Hz
Consommation	8,5 VA
Calibre des contacts	10 A / 250 V cos φ=1 (réf. 15343) ou 16 A / 250 V cos φ=1 (réf. 15342)
Base de temps	Quartz
Mémoire	140 pas de programme (70 ON / 70 OFF) répartis sur 1 ou 2 canaux
Précision	±1 seconde / 24 heures à 20°C
Réserve de marche	5 ans (maintien de l'heure et des programmes en cas de coupure)
Température d'utilisation	-10°C à +45°C
Capacité des bornes	6 mm²
Encombrement	7 modules (63 mm de large)
Poids	0,300 kg
Affichage	Écran à cristaux liquides
Fonctions principales	Programmation horaire, impulsionnelle (1-59 s), prioritaire (vacances/jours fériés), commutation automatique été/hiver, marche forcée, arrêt permanent
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Installer à l'abri des champs magnétiques. Respecter les sections de câbles et les calibres des protections.
Installation	Sur rail DIN, dans un tableau électrique. Éviter les zones chaudes.

FOIRE AUX QUESTIONS - IHP 1C MERLIN GERIN

Comment régler la date et l'heure sur l'IHP 1C ?

Placez le commutateur en position 1. Effectuez une remise à zéro en passant brièvement en position 0 puis 1. Sélectionnez le jour avec la touche d et validez avec Enter. Réglez l'heure avec la touche h et les minutes avec m, validez à chaque étape.

Comment passer de l'heure d'été à l'heure d'hiver ?

Maintenez enfoncées les touches d et h simultanément pour avancer d'une heure (passage été), ou d et m pour reculer d'une heure (passage hiver). Le changement s'effectue automatiquement le dimanche suivant à 2h00.

Combien de programmes puis-je enregistrer ?

L'IHP 1C peut mémoriser jusqu'à 140 pas de programme (70 ON et 70 OFF), répartissables sur 1 ou 2 canaux. Le temps minimal entre deux commutations est d'une minute.

Comment programmer une commutation pour un seul jour ?

En mode Prog, sélectionnez le canal avec C1 ou C2. Choisissez le jour avec la touche d (la flèche clignote) et validez avec Enter. Entrez l'heure de la commutation ON avec h et m, validez. Faites de même pour OFF. Répétez pour les autres jours souhaités.

Est-il possible de programmer la même commutation pour plusieurs jours à la fois ?

Oui. En mode Prog, après avoir sélectionné le jour, utilisez les touches pour définir un groupe de jours (par exemple du lundi au vendredi) avant de saisir l'horaire. Validez pour appliquer la commutation à tous les jours sélectionnés.

Comment effacer une commutation erronée ?

En mode ? (lecture) ou en cours de programmation, appuyez simultanément sur les touches + et - (ou les touches spécifiques indiquées dans la notice) pour supprimer l'ordre affiché.

Comment utiliser la fonction vacances ?

Maintenez la touche h enfoncée. Réglez le nombre de jours (1 à 45) avec la touche m. Programmez le jour de départ avec la touche d. La dérogation placera le contact sur arrêt pendant la période choisie.

Comment forcer la marche ou l'arrêt d'un canal ?

Pour une marche forcée, appuyez simultanément sur m + C1 (ou C2). Un deuxième appui simultané provoque l'arrêt permanent. Un troisième appui retourne en mode automatique (les points disparaissent).

Que faire en cas de coupure de courant ?

L'appareil conserve l'heure et les programmes en mémoire pendant 5 ans grâce à une pile interne. Toutefois, les commutations ne sont pas effectuées pendant la coupure. Le programme reprend normalement au retour du courant.

Comment savoir combien de pas de programme sont encore disponibles ?

Placez le sélecteur en position ? (interrogation). L'écran affiche le nombre de pas restants. Vous pouvez ensuite choisir le canal et le jour pour visualiser les commutations programmées.

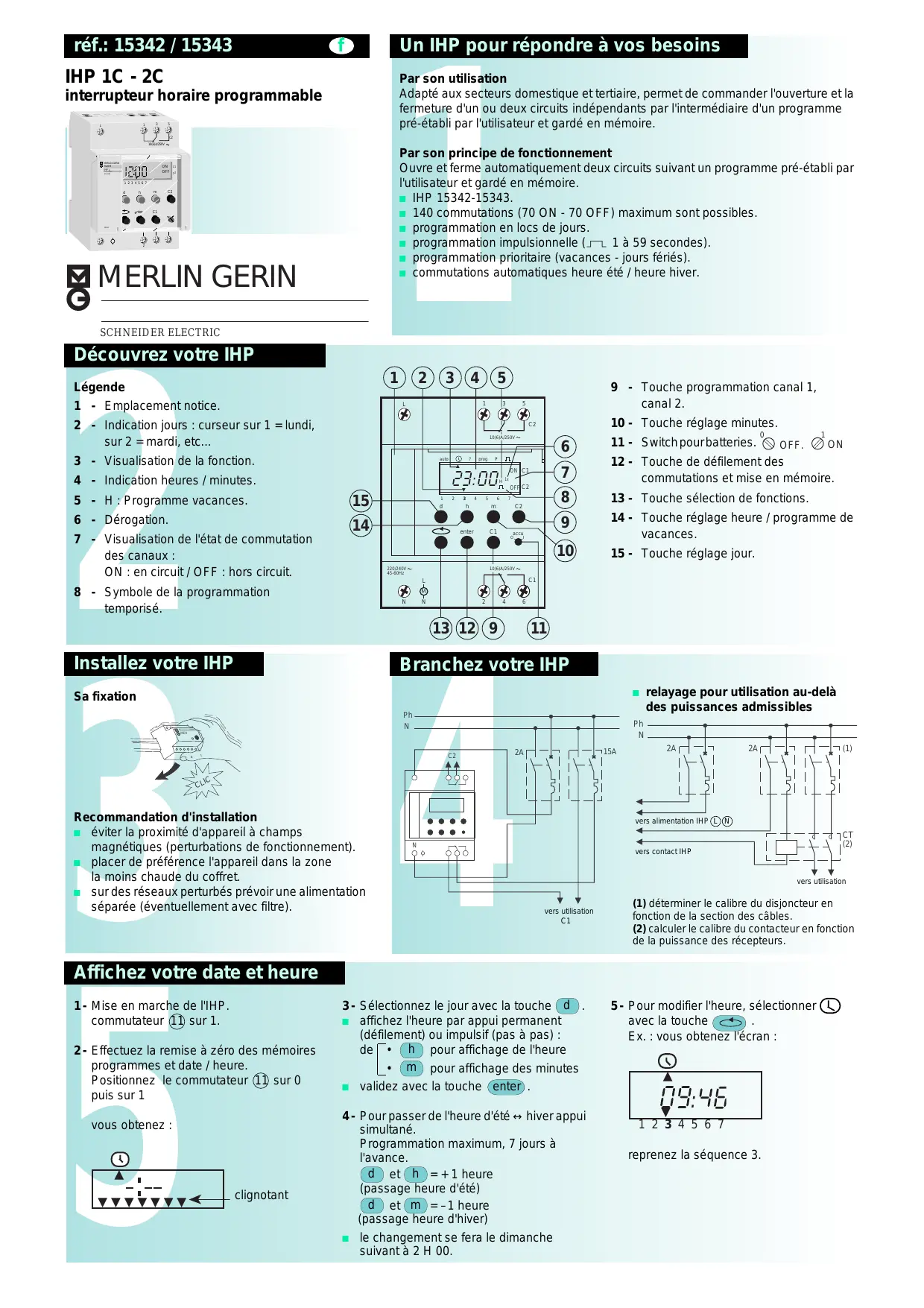

MODE D'EMPLOI IHP 1C MERLIN GERIN

Interrupteur horaire programmable

SCHNEIDER ELECTRIC

Découvrez votre IHP

1 - Emplacement notice. 2 - Indication jours : curseur sur 1 = lundi, sur 2 = mardi, etc... 3 - Visualisation de la fonction. 4 - Indication heures / minutes. 5 - H: Programme vacancies. 6 - Dérivation. 7 - Visualisation de l'état de commutation des canaux : ON : en circuit / OFF : hors circuit. 8 - Symbole de la programmation temporisée.

Par son utilisation

Adapté aux secteurs domestique et tertiaire, permet de commander l'ouverture et la fermeture d'un ou deux circuits indépendants par l'intermédiaire d'un programme pré-établi par l'utilisateur et gardé en mémoire.

Par son principe de fonctionnement

Ouvre et ferme automatiquement deux circuits suivant un programme pré-établi par l'utilisateur et gardé en mémoire.

IHP 15342-15343. 140 commutations (70 ON - 70 OFF) maximum sont possibles. programmation en lots de jours. programmation impulsionnelle (1 à 59 secondes). programmation prioritaire (vacances - jours fériés). commutations automatiques heures et / ou heures hiver.

9 - Touche programmation canal 1, canal 2. 10 - Touche réglage minutes. 11 - Switch pour batteries. OFF. ON 12 - Touche de défilé des commutations et mise en mémoire. 13 - Touche sélection de fonctions. 14 - Touche réglage heures / programme de vacances. 15 - Touche réglage jour.

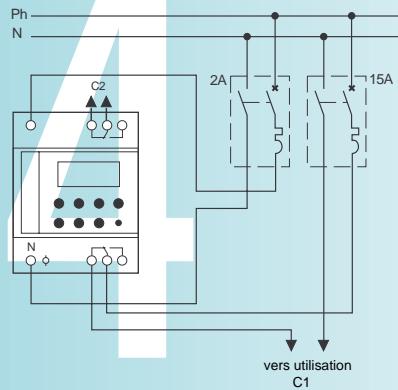

Recommandation d'installation

éviter la proximité d'appareils à champs magnétiques (perturbations de fonctionnement). placer de préférence l'appareil dans la zone la moins chaude du coffret. sur des réseaux perturbés prévoir une alimentation séparée (éventuellement avec contrôle).

Relayage pour utilisation au-delà des puissances admissibles

(1) déterminer le calibre du disjoncteur en fonction de la section des câbles. (2) calculer le calibre du contacteur en fonction de la puissance des récepteurs.

Affichez votre date et heures

1-Mise en marche de l'HP. commutateur ① sur 1. 2- Effectuez la remise à zéro des mémoires programmes et date / heures. Positionnez le commutateur ① sur 0 puis sur 1

vous obtenez :

3 - Sélectionnez le jour avec la touche d'affichez l'heure par appui permanent (défilé) ou impulsif (pas à pas) : de h pour affichage de l'heure m pour affichage des minutes - validate avec la touche (enter).

4-Pour passer de l'heure d'été ↔ hiver appui simultané. Programmation maximum, 7 jours à l'avance.

d et h = +1 heure (passage heure d'été) d et m = -1 heure (passage heure d'hiver)

Le changement se fera le dimanche suivant à 2 H 00.

avec la touche

Ex.: vous obtenez l'écran:

Reprenez la série 3.

Programmez vos deux canaux

programmez votre 1er canal préparer les commutations ON et OFF désirées (remplir le tableau)

		Lundi 1	Mardi 2	Mercredi 3	Jeudi 4	Vendredi 5	Samedi 6	Dimanche 7
C1 et C2	ON 1
	OFF 1
	ON 1
	OFF 1
	ON 1
	OFF 1

Attention: En mode "programme" l'IHP retourne en mode affichage "heure". Si aucune touche n'est manœuvrée en 1 minute.

programmez : Sélectionnez "Prog" à l'aide de la touche. Apparaît sur l'écran :

Choisissez votre canal à programmer. Ex. : appuyez sur C1

Vous êtes prêt pour la première programmation. Choisissez le jour par appui successif sur d lorsque la flèche clignotante est en face du jour désiré, appuyez sur enter pour valider ce jour. Ex.: lundi puis enter

introduire l'heure de la première commutation ON du Lundi, touche h puis m, puis validatez avec enter.

procedez de la même manière pour la commutation OFF et les suivantes du Lundi ou des autres jours : un appui sur C1 commutation ON, un deuxième appui sur C1 commutation OFF. procedez de la même manière pour programmer le 2e canal. retour à "auto" avec touche

Programmez la même commutation sur plusieurs jours

Programmez d'une façon répétitive des commutations, sur un groupe de jours ou sur la période, sur l'un ou sur les 2 canaux. exemple:

1- pour sélectionner "Prog". 2 - Appuyez sur C1 3-

5 - Appuyez sur C1

6 - Reprisez l'objet 3

Procédez de la même manière pour les autres commutations de votre canal 1. Procédez de la même manière pour programmer le deuxième canal.

Cette méthode permet d'augmenter les possibilités de la programmation. Il est ainsi possible d'obtenir jusqu'à : 140 pas x 7 jours = 980 commutations par semaine.

1 - Interroguez votre programme

Sélectionnez "?" avec la touche. Le nombre de pas de programmes encore disponibles est indiqué. Choisissez notre canal (ex. C2)CHOISISSEZ le jour avec la touche d. Visualisez les commutations programmées par appuis successifs puis (enter). La fin de programmation est représentée par "END". Retour à "auto" par la touche.

2 - Provoquez une anticipation de marche, en position "auto

anticipez une commutation sur canal 1 et / ou canal 2. appuyez sur C1 et / ou C2, le programme continuant de se dérouler normalement jusqu'aux commutations suivantes.

3 - Dérogation prioritaire sur un programme

sélectionnez "Prog" avec appuyez sur (enter) pour faire apparaitre (1x) sur l'écran, ce qui rend prioritaire la programmation qui suit. choisissez notre canal : ex. C1 puis continuez votre programmation comme défini dans le "Programmez vos deux canaux". retour à "auto" par la touche

4 - Effacement partiel d'une commutation (on ou OFF)

soit en position "?" lecture de programme, soit en cours de programmation "Prog". Effacer l'ordre erroné ou à supprimer par l'action simultanée de +

5 - Effacement total du programme

Sélectionnez la position "?" avec la touche. Supprimez la totalité du programme par l'action simultanée des touches.

6 - Temporisation " ∩ " prioritaire sur un programme pré-établi.

(le point 3 est applicable à la)

temporisation

sélectionnez "J" avec la touche

Apparaît à l'écran :

choisissez votre canàprogrammer

ex. C1

1 appui :

2 appuis :

choisissez le jour avec la touche d puis validez par (enter). introduisez l'heure pour la commutation ON ou OFF, touche h puis m puis validez par (enter).

Apparaît à l'écran :

Choisissez la durée de la temporisation. Touche M (maximum 59s). Faites valider par Enter. Retour en "auto" avec la touche.

7 - Programmez une dérogation vacances

La dérogation vacances permet une mise sur "arrêt" du contact pour une période régulable de 1 à 45 jours, et qui peut être programmée 21 jours à l'avance.

appuyez sur h

maintenez enfoncée la touche h pendant tout le réglage.

Régalez-vous nombre de jours de vacances par appuis successifs sur m x 31

- la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la reconstruction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - la construction - laconstruction

Programmez le jour et la dérogation prendra effet par appuis successifs sur

d x 10

La dérogation débutera dans 10 jours à minuit du même jour.

annulez votre dérogation vacances : recommencez la programmation précédente en affichant :

Les commutations manuelles permanentes ON / OFF ont priorité sur la dérogation vacances.

8 - Provoquez une marche forcée, ou un arrêt permanent

marche forcée par appui simultané

sur m +C1

ou + C2

arrêt permanent par un 2ème appui simultané

sur m +C1

ou m + C2

retour marche programme par un 3ème appui simultané

sur m +C1

ou m +C2

disparition des points

Caractéristiques techniques

tension d'alimentation : 220/240V ~ fréquence : 50/60Hz. calibre contact de sortie 10A/250V cos = 1 pour 15343 et 16A/250V cos = 1 pour 15342 6A/250V cos = 0,6 pour 15343 et 10A / 250V = 0,6 pour 15342 consommation : 8,5VA. base de temps : quartz. mémoire : 140 pas de programme sur 1 canal ou réparti sur les 4 canaux. temps mini entre 2 commutations : 1 minute. précision ± 1 seconde / 24 heures sous 20°C affichage par cristaux liquides. réserve de marche : 5 ans.

conserve les mémoires et l'heure, mais n'effectue pas les commutations, en cas de coupure de courant.

température d'utilisation : -10°C à 45°C capacité maxi des bornes de raccordement : 6 mm². encombrement:7pas de9mm. - poids: 0,300 kg.
