MODE D'EMPLOI IHP 2C MERLIN GERIN

Un IHP pour répondre à vos besoins

Par son utilisation Adapté aux secteurs domestique et tertiaire, permet de commander l'ouverture et la fermeture d'un ou deux circuits indépendants par l'intermédiaire d'un programme pré-établi par l'utilisateur et gardé en mémoire. interrupteur horaire programmable

OFF multi 9 IHP 2c annuelle Par son principe de fonctionnement Ouvre et ferme automatiquement deux circuits suivant un programme pré-établi par l'utilisateur et gardé en mémoire. b IHP 15342-15343. b 140 commutations (70 ON - 70 OFF) maximum sont possibles. b programmation en locs de jours. b programmation impulsionnelle ( 1 à 59 secondes). b programmation prioritaire (vacances - jours fériés). b commutations automatiques heure été / heure hiver.

2 - Indication jours : curseur sur 1 = lundi,

sur 2 = mardi, etc...

10 - Touche réglage minutes.

3 - Visualisation de la fonction.

7 - Visualisation de l'état de commutation

des canaux : ON : en circuit / OFF : hors circuit.

12 - Touche de défilement des

commutations et mise en mémoire.

13 - Touche sélection de fonctions.

14 - Touche réglage heure / programme de

15 - Touche réglage jour.

11 - Switch pour batteries.

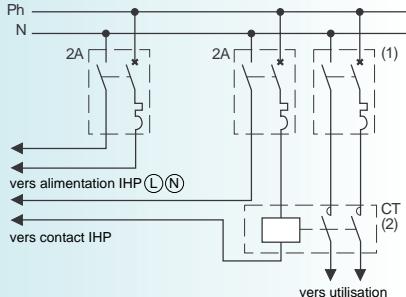

Branchez votre IHP b relayage pour utilisation au-delà Sa fixation des puissances admissibles

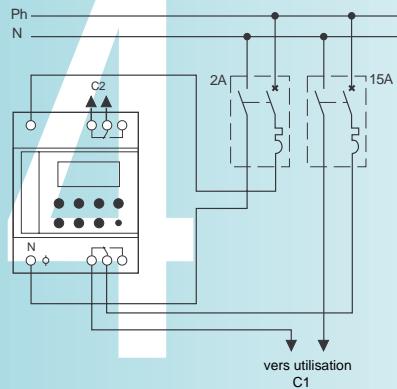

Recommandation d'installation éviter la proximité d'appareil à champs magnétiques (perturbations de fonctionnement). b placer de préférence l'appareil dans la zone la moins chaude du coffret. b sur des réseaux perturbés prévoir une alimentation séparée (éventuellement avec filtre). vers alimentation IHP L N

vers contact IHP vers utilisation vers utilisation

(1) déterminer le calibre du disjoncteur en fonction de la section des câbles. (2) calculer le calibre du contacteur en fonction de la puissance des récepteurs. Affichez votre date et heure

2 - Effectuez la remise à zéro des mémoires

programmes et date / heure. Positionnez le commutateur 11 sur 0 puis sur 1 vous obtenez :

3 - Sélectionnez le jour avec la touche d .

b affichez l'heure par appui permanent (défilement) ou impulsif (pas à pas) : de • h pour affichage de l'heure

• m pour affichage des minutes b validez avec la touche enter .

4 - Pour passer de l'heure d'été ↔ hiver appui

simultané. Programmation maximum, 7 jours à l'avance. d et h = + 1 heure (passage heure d'été) d et m = –1 heure (passage heure d'hiver) b le changement se fera le dimanche suivant à 2 H 00.

5 - Pour modifier l'heure, sélectionner

avec la touche Ex. : vous obtenez l'écran :

1 - Mise en marche de l'IHP.

commutateur 11 sur 1.

reprenez la séquence 3. Programmez vos deux canaux

programmez votre 1er canal préparer les commutations ON et OFF désirées (remplir le tableau)

v procédez de la même manière pour la Vendredi

commutation OFF et les suivantes du Lundi ou des autres jours : un appui sur C1 commutation ON, un deuxième appui sur C1 commutation OFF. v procédez de la même manière pour programmer votre 2ème canal. v retour à "auto" avec touche

Attention : En mode "programme" l'IHP retourne en mode affichage "heure". Si aucune touche n'est manœuvrée en 1 minute. b programmez : v vous êtes prêt pour la première programmation choisissez le jour par appui successif sur d lorsque la flèche clignotante est en face du jour désiré, appuyez sur enter pour valider ce jour. la touche

Apparaît sur l'écran : Ex. : lundi Prog

v Sélectionnez "Prog" à l'aide de puis enter

ne clignote plus v choisissez votre canal à programmer.

Ex. : appuyez sur C1 v introduire l'heure de la première commutation Prog

puis m , puis Programmez la même commutaion sur plusieurs jours

OFF 14h00 14h00 14h00 14h00 14h00

Appuyez une deuxième fois sur C1 Prog Prog

2 - Appuyez sur C1 .

clignotant 5 -Appuyez sur C1 Prog Prog pour sélectionner "Prog". ON 1

b programmez : puis m Prog Lundi

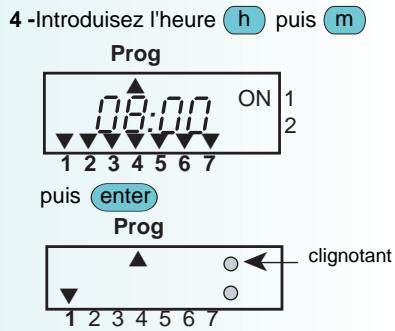

4 -Introduisez l'heure h

Programmez d'une façon répétitive des commutations, sur un groupe de jours ou sur la semaine, sur l'un ou sur les 2 canaux. b exemple :

6 -Reprenez à l'étape 3 b procédez de la même manière pour les autres commutations de votre canal 1. b Procédez de la même manière pour programmer votre deuxième canal. Nota : Cette méthode permet d'augmenter les possibilités de la programmation. Il est ainsi possible d'obtenir jusqu'à : 140 pas x 7 jours = 980 commutations par semaine. Modifiez votre programme

6 - Temporisation " " prioritaire sur un

programme pré-établi. (le point 3 est applicable à la temporisation b sélectionnez " " avec la touche Apparait à l'écran :

3 - Dérogation prioritaire sur un

programme b sélectionnez "Prog" avec b appuyez sur enter pour faire apparaître (1x) sur l'écran, ce qui rend prioritaire la programmation qui suit. b choisissez votre canal : ex. C1 puis continuez votre programmation comme défini dans le § "Programmez vos deux canaux". b retour à "auto" par la touche

10 jours. Programmez le jour et la dérogation prendra effet par appuis successifs sur d x 10 choisissez votre canal à programmer ex. C1 1 appui :

la dérogation débutera dans 10 jours à minuit du même jour

4 - Effacement partiel d'une commutation

(ON ou OFF) b soit en position "?" lecture de programme, soit en cours de programmation "Prog". b effacer l'ordre erroné ou à supprimer par l'action simultanée de h + m .

v votre dérogation doit débuter dans

maintenez enfoncé la touche h pendant tout le réglage. Exemple : v réglez votre nombre de jours de vacances par appuis successifs sur m x 31 clignotant

b annulez votre dérogation vacances : OFF 1 recommencez la programmation précédente en affichant :

choisissez le jour avec la touche d puis validez par enter . b introduisez l'heure pour la commutation ON ou OFF, touche h puis m puis validez par enter . Apparait à l'écran :

b les commutations manuelles permanentes ON / OFF ont priorité sur la dérogation vacances.

8 - Provoquez une marche forcée,

ou un arrêt permanent b marche forcée par appui simultané sur m + C1 ● ON 1 ● ON 2 ou m + C2

arrêt permanent par un 2ème appui simultané ● OFF 1 sur m + C1 ● OFF 2 ou m + C2

retour marche programmée par un 3ème appui simultané sur m + C1 choisissez la durée de la temporisation touche m (maximum 59s) puis validez par enter . retour en "auto" avec la touche

OFF 1 OFF 2 ou m + C2 disparition des points

tension d'alimentation : 220/240V a fréquence : 50/60Hz. calibre contact de sortie 10A/250V a cos ϕ = 1 pour 15343 et 16A/250V a cos ϕ = 1 pour 15342 6A/250V a cos ϕ = 0,6 pour 15343 et 10A/250V a cos ϕ = 0,6 pour 15342 consommation : 8,5VA. base de temps : quartz. mémoire : 140 pas de programme sur 1 canal ou réparti sur les 4 canaux. temps mini entre 2 commutations : 1 minute. précision ± 1 seconde / 24 heures sous 20°C. affichage par cristaux liquides. réserve de marche : 5 ans. (conserve les mémoires et l'heure, mais n'effectue pas les commutations, en cas de coupure de courant). température d'utilisation : -10°C à 45°C capacité maxi des bornes de raccordement : 6 mm2. encombrement : 7 pas de 9 mm. poids : 0,300 kg. Réalisation : AMEG 04 76 70 05 55 Caractéristiques techniques 4291362AA-07/00 clignotant

2 - Provoquez une anticipation de

marche, en position "auto" b anticipez une commutation sur canal 1 et / ou canal 2. b appuyez sur C1 et / ou C2 , le programme continuant à se dérouler normalement jusqu'aux commutations suivantes.

7 - Programmez une dérogation vacances

La dérogation vacances permet une mise sur "arrêt" du contact pour une période réglable de 1 à 45 jours, et qui peut être programmé 21 jours à l'avance. b appuyez sur h

5 - Effacement total du programme

b sélectionnez la position "?" avec la touche b supprimez la totalité du programme par l'action simultanée des touches d + h + m

1 - Interrogez votre programme

b sélectionnez "?" avec la touche le nombre de pas de programmes encore disponibles est indiqué. b choisissez votre canal (ex. C2) choisissez le jour avec la touche d . b visualisez les commutations programmées par appuis successifs puis enter . b la fin de programmation est représentée par "END". b retour à "auto" par la touche

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: +33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services
