IHP ANNUELLE 1C - Interrupteur horaire programmable MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire programmable
Marque	Merlin Gerin (Schneider Electric)
Modèle	IHP ANNUELLE 1C
Alimentation	230-240 V ~, 50-60 Hz
Consommation	3,5 VA
Base de temps	Quartz
Mémoire	116 pas de programme (commutations ON/OFF)
Nombre de canaux	1
Calibre contact de sortie	10 A / 250 V ~ cos φ = 1
Précision	±1 seconde / 24 heures à 20 °C
Réserve de marche	4 ans (pile au lithium, conserve programmes et heure)
Température d'utilisation	-10 °C à 45 °C
Capacité maxi des bornes	6 mm²
Dimensions (L x H x P)	90 x 90 x 60 mm (10 modules de 9 mm)
Poids	0,350 kg
Indice de protection	IP20
Classe électrique	II
Fonctions principales	Programmation journalière et hebdomadaire, commutation automatique été/hiver, programme prioritaire (vacances), marche forcée, interrogation et effacement de programme
Sécurité	Installation par personnel qualifié ; éviter les champs magnétiques
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - IHP ANNUELLE 1C MERLIN GERIN

Comment régler la date et l'heure sur l'IHP ANNUELLE 1C ?

Mettez l'interrupteur batterie sur I pour réinitialiser. Ensuite, sélectionnez le mode DATE avec la touche d8. Saisissez le jour, le mois et l'année avec les touches 0 à 9, puis validez avec ENTER. Pour l'heure, sélectionnez le mode heure, saisissez l'heure, et validez.

Comment programmer un allumage et une extinction pour un jour spécifique ?

Sélectionnez le mode Prog avec la touche de fonction. Choisissez le canal (appuyez sur 1 pour C1). Validez ON (touche 1) ou OFF (touche 0). Sélectionnez le jour (touches 1 à 7), puis entrez l'heure avec les touches 0 à 9 et validez. Répétez pour chaque commutation.

Comment programmer la même commutation sur plusieurs jours ou toute la semaine ?

En mode Prog, après avoir choisi ON/OFF, sélectionnez une plage de jours en appuyant sur les touches des premiers et derniers jours (ex: 1 pour lundi, 6 pour samedi) puis validez avec ENTER. Ensuite, entrez l'heure. La commutation sera appliquée à tous les jours sélectionnés.

Comment définir un programme prioritaire pour les vacances ou jours fériés ?

Sélectionnez le mode P (programme prioritaire). Choisissez le canal, puis appuyez sur 1 (ON) ou 0 (OFF). Pour une dérogation permanente, saisissez la date et heure de début. Pour une dérogation temporaire (1x), la programmation disparaît après exécution. Validez avec ENTER.

Comment effacer une seule commutation erronée ?

Utilisez la touche CL (effacement) en position ? (lecture de programme), en mode Prog, ou en affichage des heures. L'ordre visualisé sera supprimé.

Comment effacer la totalité du programme ?

Sélectionnez la position ? avec la touche de fonction. Appuyez simultanément sur CL et la touche 0. Le nombre total de pas disponibles (116) apparaît. Revenez en mode Auto.

Comment consulter le programme enregistré ?

Sélectionnez le mode ? (interrogation). Le nombre de pas disponibles s'affiche. Pour visualiser les commutations, appuyez sur ENTER successivement. La fin est indiquée par END.

Comment modifier les dates de changement d'heure été/hiver ?

Sélectionnez le mode s/h (été/hiver). Les dates préprogrammées (dernier dimanche de mars et septembre) s'affichent. Pour modifier, appuyez sur CL et saisissez les nouvelles dates avec les touches 0 à 9, puis validez avec ENTER.

Comment activer la marche forcée ou l'arrêt permanent ?

En mode Auto, appuyez simultanément sur les touches 1 et 0 pour la marche forcée (un point noir apparaît). Un deuxième appui provoque l'arrêt permanent. Un troisième appui retourne au programme normal.

Que faire en cas de coupure de courant ?

L'appareil dispose d'une pile au lithium qui conserve les programmes et l'heure pendant 4 ans. Les commutations ne sont pas effectuées pendant la coupure, mais le programme reprend normalement après le rétablissement de l'alimentation.

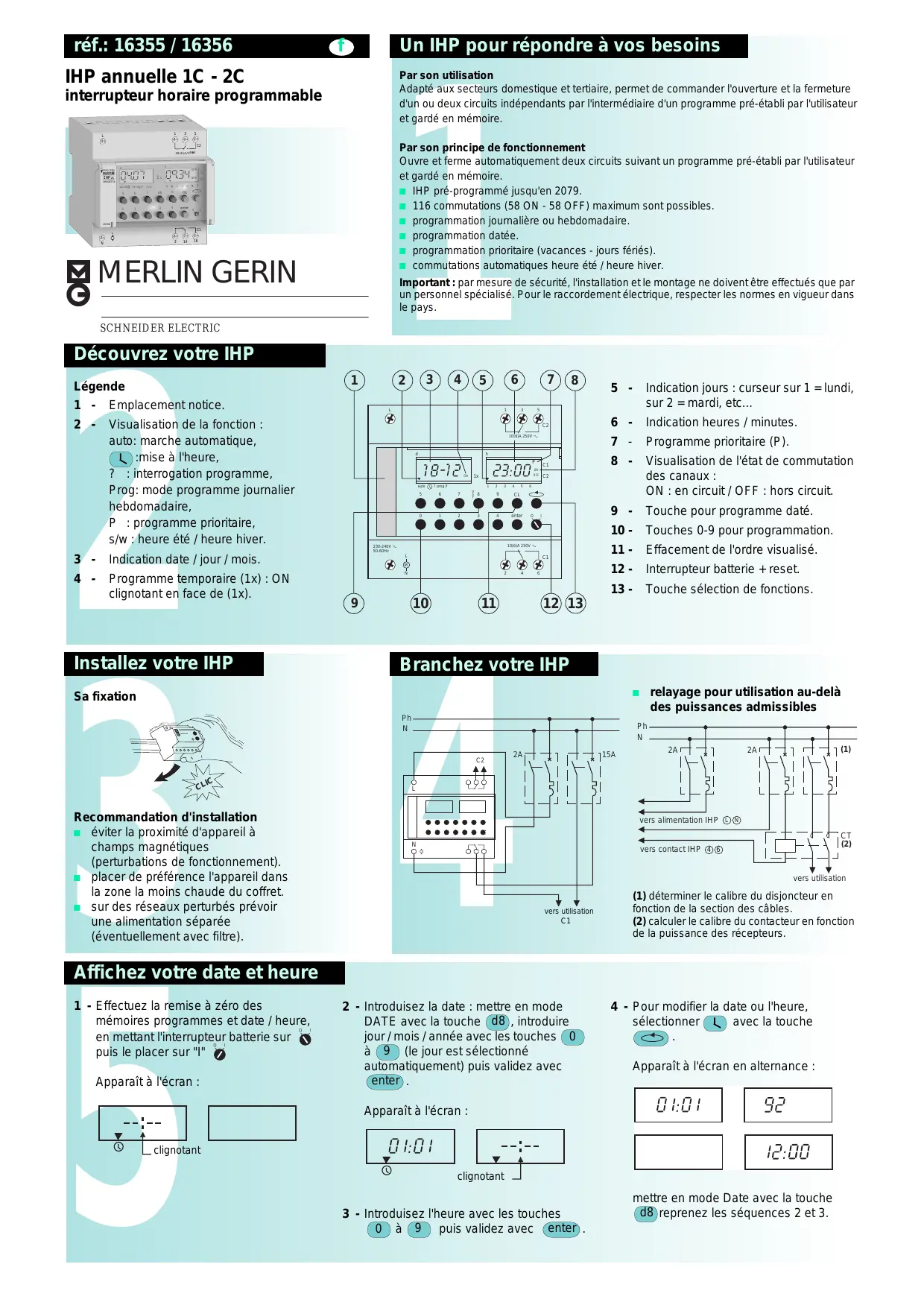

MODE D'EMPLOI IHP ANNUELLE 1C MERLIN GERIN

Merlin Gerin

SCHNEIDER ELECTRIC

Par son utilisation

Adapté aux secteurs domestique et tertiaire, il permet de commander l'ouverture et la fermeture d'un ou deux circuits indépendants par l'intermédiaire d'un programme préétabli par l'utilisateur et gardé en mémoire.

Par son principe de fonctionnement

Ouvre et ferme automatiquement deux circuits suivant un programme préétabli par l'utilisateur.

et est gardé en mémoire.

IHP pré-programmé jusqu'en 2079. 116 commutations (58 ON - 58 OFF) maximum sont possibles. Programmation journalière ou hebdomadaire. Programmation de date. Programmation prioritaire (vacances - jours fériés). Commutations automatiques heures d'été et heures d'hiver.

Important : par mesure de sécurité, l'installation et le montage doivent être effectués uniquement par un personnel spécialisé. Pour le raccordement électrique, respecter les normes en vigueur dans le pays.

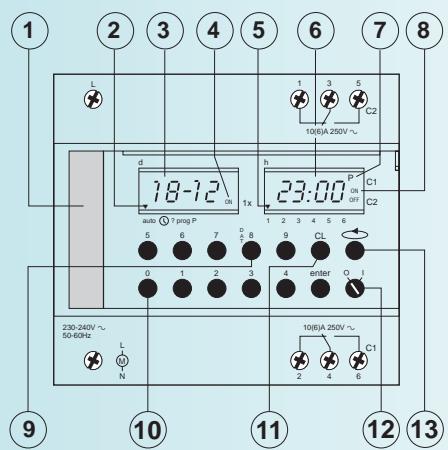

Légende

1 - Emplacement de la notice. 2 - Visualisation de la fonction : Auto : marche automatique,

Mise à l'heure, ? : interrogation programme, Prog : mode programme journalier hebdomadaire, P : programme prioritaire, s/h : heures été / heures hiver.

3 - Indication date / jour / mois. 4 - Programme temporaire (1x) : ON clignotant en face de (1x).

5 - Indication des jours : curseur sur 1 = lundi, sur 2 = mardi, etc. 6 - Indication des heures / minutes. 7 - Programme prioritaire (P). 8 - Visualisation de l'état de commutation des canaux : ON : en circuit / OFF : hors circuit. 9 - Touche pour programme date. 10 - Touches 0-9 pour programmation. 11 - Effacement de l'ordre visualisé. 12 - Interrupteur batterie + reset. 13 - Touche de sélection des fonctions.

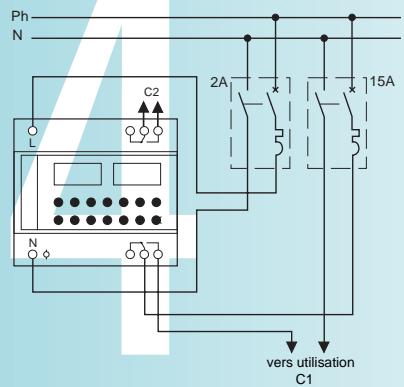

Recommandation d'installation

Éviter la proximité d'appareils à champs magnétiques (perturbations de fonctionnement). Placer de préférence l'appareil dans la zone la moins chaude du coffret. Sur des réseaux perturbés, prévoir une alimentation séparée (éventuellement avec contrôle).

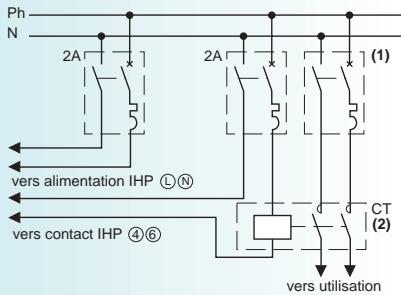

Relayage pour utilisation au-delà des puissances admissibles

(1) déterminer le calibre du disjoncteur en fonction de la section des câbles.

(2) Calculer le calibre du contacteur en fonction de la puissance des récepteurs.

Affichez votre date et heure

1 - Effectuez la remise à zéro des mémoires programmes et date/heure, en mettant l'interrupteur batterie sur ① puis en le plaçant sur "I" ②

Apparaît à l'écran :

2 - Introduisez la date : mettez en mode DATE avec la touche d8, introduisez jour / mois / année avec les touches 0 à 9 (le jour est sélectionné automatiquement) puis validez avec ENTER.

Apparaît à l'écran :

4 - Pour modifier la date ou l'heure, sélectionner L avec la touche

Apparaît à l'écran en alternance :

3 - Introduisez l'heure avec les touches 0 à 9 puis validez avec ENTER.

Mettez en mode Date avec la touche d8, puis reprenez les séquences 2 et 3.

Programme journalier ou hebdomadaire

Programmez votre premier canal en préparant les commutations ON et OFF désirées (remplir le tableau).

		Lundi▼1 23 4 5 6 7	Mardi▼1 23 4 5 6 7	Mercredi▼1 23 4 5 6 7	Jeudi▼1 23 4 5 6 7	Vendredi▼1 23 4 5 6 7	Samedi▼1 23 4 5 6 7	Dimanche▼1 23 4 5 6 7
C1 et C2	ON 1
	OFF 1
	ON 1
	OFF 1
	ON 1
	OFF 1

Attention : En mode "programme", l'IHP retourne en mode affichage automatique.

Si aucune touche n'est actionnée en 1 minute.

Programmez : 1 - Sélectionnez "Prog" à l'aide de la touche. Apparaît sur l'écran :

2 - Pour l'IHP 2 canaux, choisissez votre canal à programmer. Ex. : Appuyez sur ① pour C1, ② pour C2.

3 - Validez la commutation ON avec la touche 1, OFF avec la touche 0.

4 - Vous êtes prêts pour la première programmation. Choisissez le jour par appui sur les touches 1 à 7 (1 = lundi). Appuyez sur Enter pour valider ce jour.

5 - Introduisez l'heure de la première commutation ON du lundi avec les touches

0 à 9 puis valider (enter).

Procédez de la même manière pour la commutation OFF et les suivantes du lundi ou des autres jours. Procédez de la même manière pour programmer le 2ème canal. Retour en "auto" avec la touche.

Programme détaillé

Programmation d'une ouverture ou d'une fermeture pour une ou plusieurs dates données. Reprenez la série 1, 2 et 3. Introduisez la date : mettez en mode Date avec la touche (d8). Introduisez la date jour/mois puis l'heure avec les touches 0 à 9, puis validez avec ENTER. Retour en marche auto avec la touche.

Programmez la même commutation sur plusieurs jours ou sur la semaine

Programmez de façon répétitive des commutations, sur un groupe de jours ou sur la période, sur l'un ou sur les deux canaux. Exemple :

		Lundi 1 2 3 4 5 6 7	Mardi 1 2 3 4 5 6 7	Mercredi 1 2 3 4 5 6 7	Jeudi 1 2 3 4 5 6 7	Vendredi 1 2 3 4 5 6 7	Samedi 1 2 3 4 5 6 7	Dimanche 1 2 3 4 5 6 7
C1	ON	6h00	6h00	6h00	6h00	6h00	6h00	-
	OFF	8h00	8h00	8h00	8h00	8h00	8h00	8h00
	ON	11h30	11h30	11h30	11h30	11h30	-	-
	OFF	14h00	14h00	14h00	14h00	14h00	-	-
	ON	17h00	17h00	17h00	17h00	17h00	-	17h00
	OFF	23h00	23h00	23h00	23h00	23h00	-	-

Programmez : ON sur 6 jours. 1 - Pour sélectionner "Prog". 2 - Pour l'IHP 2 canaux : appuyez sur 1 = C1, 2 = C2. 3 - Appuyez sur 1 = , 0 = .

4 - Validez les jours avec 1 à 6 puis ENTER.

5 - Validez l'heure avec 0 à 9 puis enter

Programmez OFF sur 7 jours : 1 - Sélectionnez "Prog" à l'aide de la touche. 2 - Pour l'IHP 2 canaux :

appuyez sur 1 = C1

2 = C2

3 - Appuyez sur 1 = ON ou 0 = OFF

4 - Validez les jours avec 1 à 7 puis enter

5 - Validez l'heure avec 0 à 9 puis Entrer.

Procédez de la même manière pour les autres commutations de votre canal 1. Procédez de la même manière pour programmer votre deuxième canal.

Nota :

Cette méthode permet d'augmenter les possibilités de la programmation. Il est ainsi possible d'obtenir jusqu'à :

116 pas x 7 jours = 812 commutations par semaine.

Interrogez votre programme

Sélectionnez "?" avec la touche ; le nombre de pas de programmes encore disponibles est indiqué. Pour l'IHP 2 canaux : appuyez sur ① = C1, ② = C2 - validez le lundi avec (1). Visualisez les commutations programmées par appuis successifs puis "enter".

Des flèches clignotantes indiquent les jours sélectionnés, formant un bloc pour l'ordre visualisé.

La fin de programmation est représentée par "END". Visualisez vos pas de programme disponibles par un nouvel appui sur ENTER. Retour à "AUTO" par touche.

Interrogez votre programme date et leur dérogation prioritaire

Sélectionnez avec la touche : pour l'IHP 2 canaux, appuyez sur ① = C1, ② = C2. Mettez en mode DATE avec la touche (d8) - validez le mois de janvier avec 0 + 1. Visualisez les commutations programmées par appuis successifs puis ENTER... etc., comme séquence 1.

3 - Provoquez une anticipation de marche, en position "auto

Anticipez une commutation sur le canal 1 et/ou le canal 2. Pour l'IHP 2 canaux : appuyez sur ① = C1, ② = C2. Appuyez sur 1 = ON, 0 = OFF. Le programme continue à se dérouler normalement jusqu'aux commutations suivantes.

4 - Effacement partiel d'une commutation

Effacez l'ordre erroné ou à supprimer par l'action de la touche CL, soit en position "?" (lecture de programme), soit en cours de programmation "Prog" ou "P", soit en affichage heures.

5 - Effacement total du programme

Sélectionnez la position "?" avec la touche. Supprimez la totalité du programme par l'action simultanée des touches CL + 0. Le nombre de pas de programme total (116) apparaît. Retour à "auto" avec

6 - Dérogation prioritaire sur un programme pré-établi (vacances - jours fériés)

Sélectionnez "P". Pour l'IHP 2 canaux : appuyez sur ① = C1, ② = C2. Appuyez sur 1 = ON, 0 = OFF.

apparaît à l'écran :

Programmation permanente : introduire le jour / mois / heures / minute correspondant au début de la dérogation avec les touches 0 à 9 puis validez avec ENTER. I ENTER. Programmation temporaire (1x) : la programmation disparaît après exécution. Introduire le jour / mois correspondant au début de la dérogation avec les touches 0 à 9 puis validez avec ENTER. Apparaît à l'écran :

Introduire l'heure du début de la dérogation puis validez avec Enter. Introduire le jour / mois / heure Enter. Pendant le déroulement d'un programme prioritaire, seule la marche forcée ou l'arrêt permanent sont possibles.

7 - Heure d'été / hiver

Sélectionnez (summer / winter) avec apparition à l'écran des dates pré-programmées de commutation heure d'hiver / été et été / hiver, soit le dernier dimanche de mars et de septembre. Modification des dates par appui sur la touche (CL) et introduction des 2 nouvelles dates avec les touches 0 à 9, puis validation par (ENTER). Retour aux dates pré-programmées par appui sur (CL). Retour sur "auto" avec

8 - Provoquez une marche forcée, ou un arrêt permanent

marche forcée par appui simultané

arrêt permanent par un 2ᵉ appui simultané

En cas de forçage marche ou arrêt, un point noir apparaît sur l'écran.

Le relais de sortie ne suit plus le programme.

Retour à la marche programmée par un 3ème appui simultané.

disparition des points

Caractéristiques techniques

Type 1 BSTU selon EN 60730-2-7. Tension d'alimentation : 230-240V ~, fréquence : 50-60Hz. Calibre contact de sortie :

16356 10 A / 250 V ~ cos φ = 1 ; 6 A / 250 V ~ cos φ = 0,6. 16355 16 A / 250 V ~ cos φ = 1 ; 10 A / 250 V ~ cos φ = 0,6. ■ Consommation : 3,5 VA. Base de temps : quartz. Mémoire : 116 pas de programme sur 1 canal ou réparti sur les 2 canaux. Temps mini entre 2 commutations : 1 minute.

Précision ± 1 seconde / 24 heures sous 20°C. Affichage par cristaux liquides. Réserve de marche : sauvegardée 4 ans par pile au lithium (conserve les mémoires et l'heure, mais n'effectue pas les commutations en cas de coupure de courant). Température d'utilisation : -10°C à 45°C. Capacité maxi des bornes de raccordement : 6 mm². Encombrement : 10 pas de 9 mm. Poids : 0,350 kg. Indice de protection : IP20 selon EN 60529. Protection contre les chocs électriques : classe II selon EN 60335-1.
