IHH MULIT 9 - Programmateur horaire électrique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur horaire électrique
Marque	MERLIN GERIN
Modèle	IHH MULIT 9
Dimensions (L x H x P)	90 x 90 x 60 mm (estimation standard DIN)
Poids	150 g environ
Alimentation	230 V ± 10%, 45/60 Hz
Consommation	2,5 VA
Calibre du contact (charge résistive)	16 A / 250 V, cos φ = 1
Calibre du contact (charge inductive)	4 A / 250 V, cos φ = 0,5
Température d'utilisation	-10°C à +50°C
Réserve de marche	100 heures
Précision	±1 seconde par jour (non cumulable)
Bornes de raccordement	Bornes à cage 6 mm²
Affichage des jours	Lundi (I), Mardi (II) et suivants
Segments de programmation	1 segment = 2 heures
Fonctions principales	Programmation horaire, marche forcée (ON), mode automatique (Auto)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter les calibres de contact.
Pièces détachées et réparabilité	Pour toute pièce détachée, contacter le service après-vente MERLIN GERIN. La réparation est à confier à un professionnel.
Informations générales	Utilisation intérieure. Normes électriques en vigueur.

FOIRE AUX QUESTIONS - IHH MULIT 9 MERLIN GERIN

Comment régler l'heure sur le programmateur IHH MULIT 9 ?

Tournez le cadran vers le bas dans le sens de la flèche jusqu'à ce que l'heure actuelle apparaisse en face de l'index. Relâchez le cadran.

Comment utiliser le mode manuel (marche forcée) ?

Placez le commutateur en position basse (ON) pour forcer la marche. En position haute, le programme automatique 'Auto' est actif.

Comment programmer les segments horaires ?

Chaque segment représente 2 heures. Pour mettre un contact en position ON (fermé), placez le segment vers la gauche. Pour OFF (ouvert), placez-le vers la droite.

Quelle est la tension d'alimentation requise ?

Le programmateur fonctionne sous 230 V ± 10% avec une fréquence de 45/60 Hz.

Quel est le calibre maximal du contact ?

Le calibre est de 16 A / 250 V pour une charge résistive (cos φ = 1) et 4 A / 250 V pour une charge inductive (cos φ = 0,5).

Le programmateur a-t-il une réserve de marche ?

Oui, il dispose d'une réserve de marche (ARM) de 100 heures en cas de coupure de courant.

Quelle est la précision de l'horloge ?

La précision est de ±1 seconde par jour, non cumulable. Cela assure une bonne exactitude du programmateur.

Comment raccorder les fils au programmateur ?

Utilisez des bornes à cage adaptées aux conducteurs jusqu'à 6 mm². Assurez-vous que les connexions sont bien serrées et conformes au schéma électrique.

Dans quelle plage de température peut-on utiliser l'appareil ?

La température d'utilisation est comprise entre -10°C et +50°C. Évitez les environnements excessivement humides ou poussiéreux.

Que faire si le programmateur ne fonctionne pas correctement ?

Vérifiez d'abord l'alimentation (230 V). Assurez-vous que le commutateur est en bonne position et que les segments sont correctement positionnés. Si le problème persiste, contactez un professionnel qualifié.

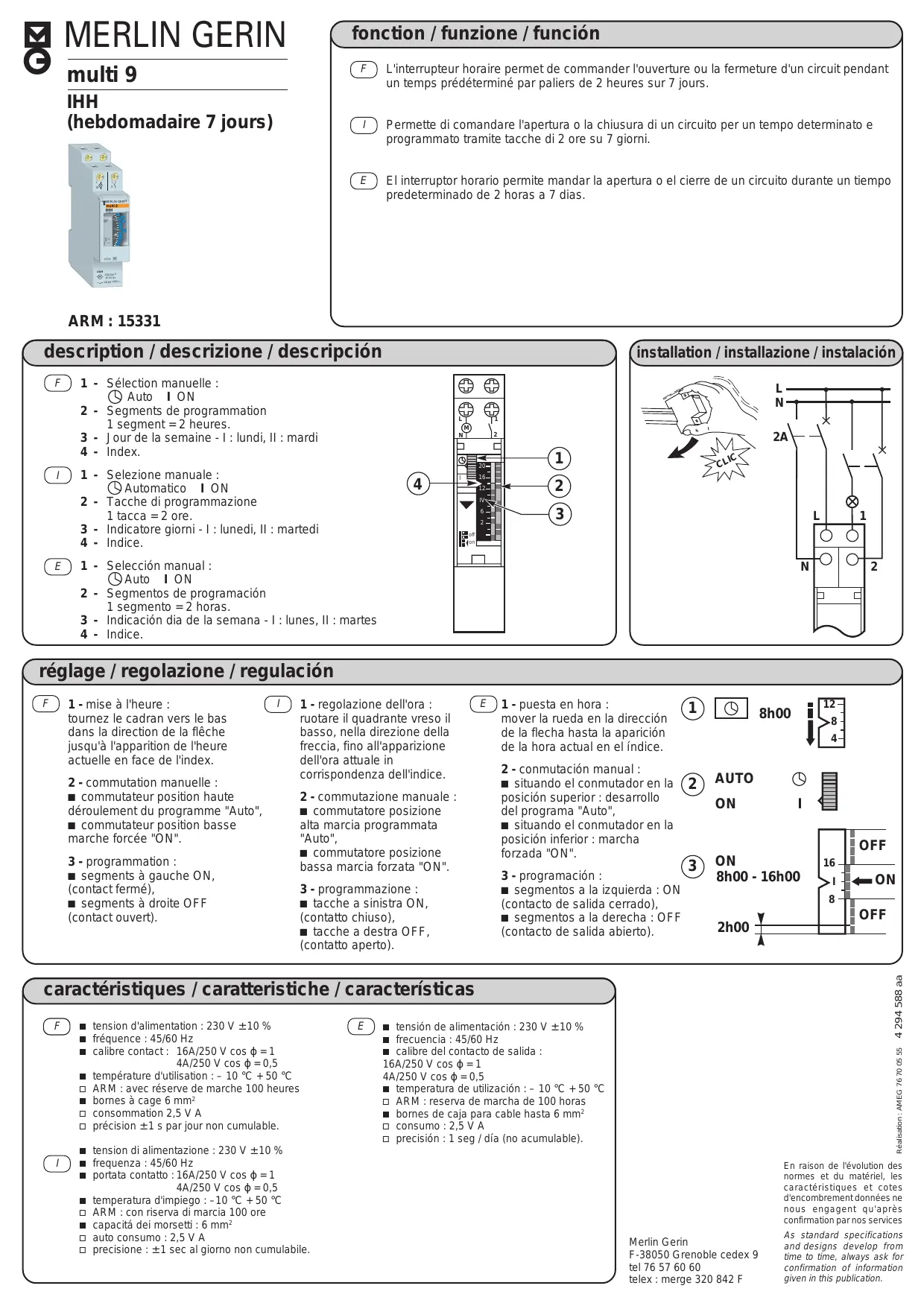

MODE D'EMPLOI IHH MULIT 9 MERLIN GERIN

1 - Sélection manuelle :

Auto I ON

2 - Segments de programmation : 1 segment = 2 heures. 3 - Jour de la semaine : I = lundi, II = mardi. 4 - Index.

1 - mise à l'heure : tournez le cadran vers le bas dans la direction de la flèche jusqu'à l'apparition de l'heure actuelle en face de l'index.

2 - commutation manuelle : commutateur position haute, déroulement du programme "Auto", commutateur position basse, marche forcée "ON". 3 - programmation : ■ segments à gauche ON, (contact fermé), ■ segments à droite OFF (contact ouvert).

Caractéristiques

■ tension d'alimentation: 230V ± 10%

fréquence : 45/60 Hz

calibre contact : 16A/250 V cos φ = 1

4A/250 V cos φ = 0,5

■ température d'utilisation: - 10 °C + 50 □ ARM: avec réserve de marche 100 heures ■ bornes à cage 6 mm² consommation 2,5 VA □ précision ± 1 s par jour non cumulable.
