| Type de produit | Horloge programmable |
| Caractéristiques techniques principales | Programmable sur 24 heures et 7 jours, 1 contact |
| Alimentation électrique | 230 V AC |
| Dimensions approximatives | Dimensions standard pour montage sur rail DIN |
| Poids | Environ 0,5 kg |
| Compatibilités | Compatible avec les systèmes électriques standards |
| Tension | 230 V |
| Puissance | Max 16 A |
| Fonctions principales | Programmation horaire, contrôle des appareils électriques |
| Entretien et nettoyage | Nettoyage avec un chiffon sec, pas d'eau |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées selon le fournisseur |
| Sécurité | Conforme aux normes de sécurité électrique en vigueur |
| Informations générales | Idéal pour la gestion de l'éclairage et des appareils électroménagers |
FOIRE AUX QUESTIONS - IH 24H 7J 1C ARM MERLIN GERIN
Téléchargez la notice de votre Programmateur horaire électrique au format PDF gratuitement ! Retrouvez votre notice IH 24H 7J 1C ARM - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IH 24H 7J 1C ARM de la marque MERLIN GERIN.
MODE D'EMPLOI IH 24H 7J 1C ARM MERLIN GERIN

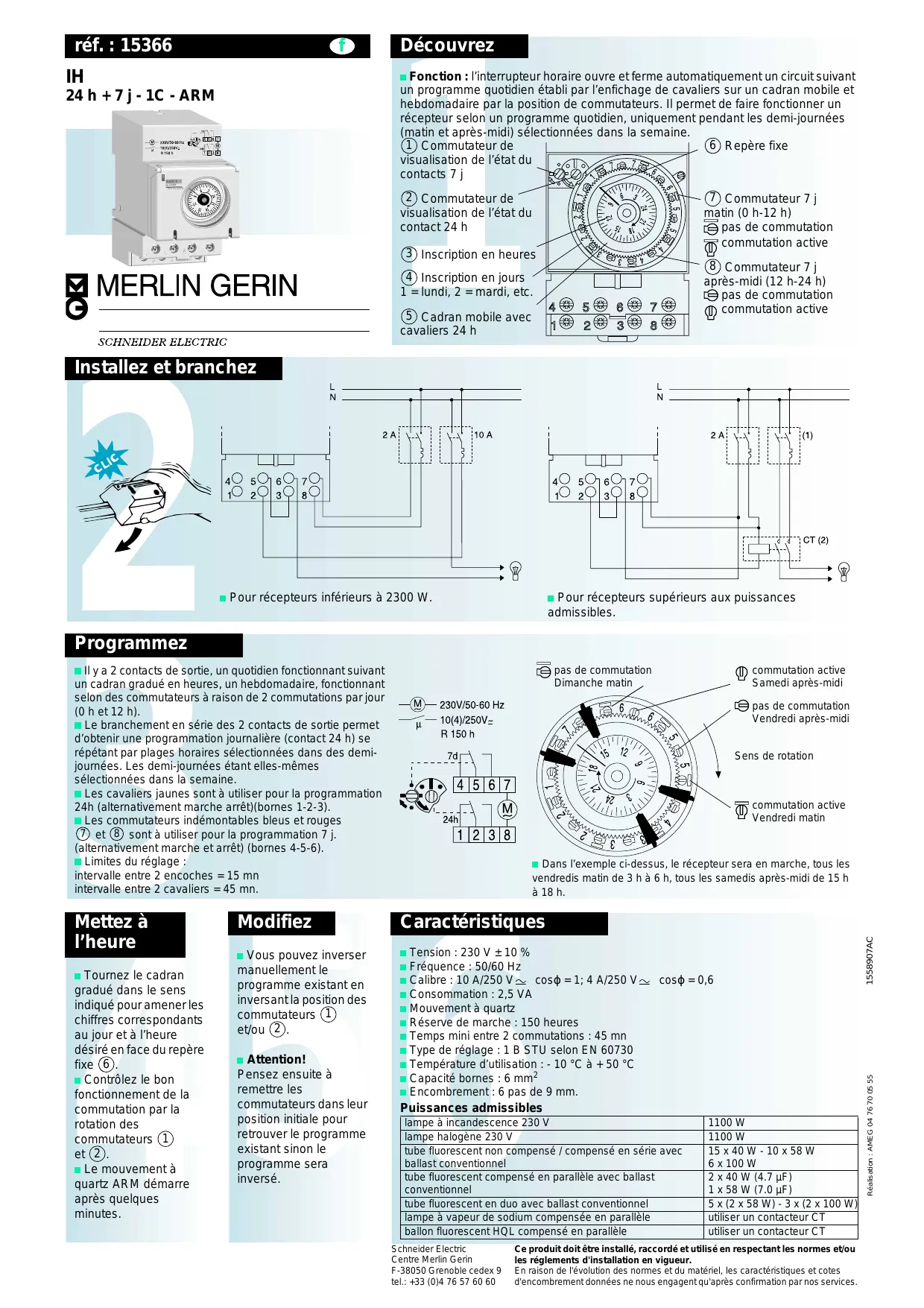

# Fonction : l’interrupteur horaire ouvre et ferme automatiquement un circuit suivant un programme quotidien établi par l’enfichage de cavaliers sur un cadran mobile et hebdomadaire par la position de commutateurs. Il permet de faire fonctionner un récepteur selon un programme quotidien, uniquement pendant les demi-journées (matin et après-midi) sélectionnées dans la semaine. 1 Commutateur de 6 Repère fixe visualisation de l’état du contacts 7 j
24 h + 7 j - 1C - ARM multi 9 IH 15366 MERLIN GERIN 2 Commutateur de visualisation de l’état du contact 24 h
3 Inscription en heures
7 Commutateur 7 j matin (0 h-12 h) pas de commutation commutation active
8 Commutateur 7 j après-midi (12 h-24 h) pas de commutation commutation active 4 Inscription en jours 1 = lundi, 2 = mardi, etc. 5 Cadran mobile avec cavaliers 24 h Installez et branchez
# Pour récepteurs supérieurs aux puissances admissibles. # Pour récepteurs inférieurs à 2300 W. Programmez # Il y a 2 contacts de sortie, un quotidien fonctionnant suivant Sens de rotation commutation active Vendredi matin # Dans l’exemple ci-dessus, le récepteur sera en marche, tous les Caractéristiques # Vous pouvez inverser manuellement le programme existant en inversant la position des commutateurs 1 et/ou 2 . # Tension : 230 V ± 10 % # Fréquence : 50/60 Hz cosϕ = 1; 4 A/250 V # Calibre : 10 A/250 V # Consommation : 2,5 VA # Mouvement à quartz # Réserve de marche : 150 heures # Temps mini entre 2 commutations : 45 mn # Type de réglage : 1 B STU selon EN 60730 # Température d’utilisation : - 10 °C à + 50 °C # Capacité bornes : 6 mm2 # Encombrement : 6 pas de 9 mm. Puissances admissibles # Attention! Pensez ensuite à remettre les commutateurs dans leur position initiale pour retrouver le programme existant sinon le programme sera inversé. cosϕ = 0,6 lampe à incandescence 230 V lampe halogène 230 V tube fluorescent non compensé / compensé en série avec ballast conventionnel tube fluorescent compensé en parallèle avec ballast conventionnel tube fluorescent en duo avec ballast conventionnel lampe à vapeur de sodium compensée en parallèle ballon fluorescent HQL compensé en parallèle Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: +33 (0)4 76 57 60 60 1100 W 1100 W 15 x 40 W - 10 x 58 W 6 x 100 W 2 x 40 W (4.7 µF) 1 x 58 W (7.0 µF) 5 x (2 x 58 W) - 3 x (2 x 100 W) utiliser un contacteur CT utiliser un contacteur CT Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les réglements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services. 1558907AC vendredis matin de 3 h à 6 h, tous les samedis après-midi de 15 h à 18 h. Réalisation : AMEG 04 76 70 05 55 # Tournez le cadran gradué dans le sens indiqué pour amener les chiffres correspondants au jour et à l’heure désiré en face du repère fixe 6 . # Contrôlez le bon fonctionnement de la commutation par la rotation des commutateurs 1 et 2 . # Le mouvement à quartz ARM démarre après quelques minutes. commutation active Samedi après-midi pas de commutation Vendredi après-midi Modifiez
Mettez à l’heure pas de commutation Dimanche matin
un cadran gradué en heures, un hebdomadaire, fonctionnant selon des commutateurs à raison de 2 commutations par jour (0 h et 12 h). # Le branchement en série des 2 contacts de sortie permet d’obtenir une programmation journalière (contact 24 h) se répétant par plages horaires sélectionnées dans des demijournées. Les demi-journées étant elles-mêmes sélectionnées dans la semaine. # Les cavaliers jaunes sont à utiliser pour la programmation 24h (alternativement marche arrêt)(bornes 1-2-3). # Les commutateurs indémontables bleus et rouges 7 et 8 sont à utiliser pour la programmation 7 j. (alternativement marche et arrêt) (bornes 4-5-6). # Limites du réglage : intervalle entre 2 encoches = 15 mn intervalle entre 2 cavaliers = 45 mn.
