IH - Programmateur horaire électrique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IH MERLIN GERIN au format PDF.
| Type d'appareil | Interrupteur horaire |
| Fonction principale | Commande ouverture/fermeture circuit par plages horaires |
| Programmation | 2 heures par jour (IHH) ou 15 minutes sur 24 heures (IH) |
| Nombre de segments programmables | 8 segments de 15 min ou 4 segments de 2 h |
| Positions du commutateur | 3 positions (Auto, Marche forcée, Arrêt forcé) |
| Alimentation | 230 V ±10% |
| Puissance admissible lampe incandescente | 1000 W |
| Puissance admissible lampe halogène 230 V | 1000 W |
| Puissance admissible lampe fluorescente compensée | 15 x 40 W (4/7 µF) + 10 x 58 W (7 µF) |
| Puissance admissible lampe fluocompacte | 7 x 7 W - 7 x 11 W - 7 x 15 W - 7 x 20 W |
| Température de fonctionnement | -10 °C à +50 °C |
| Indicateur d'heure | Repère heure et indicateur jour/semaine |
| Réglage de l'heure | Par cadran rotatif avec repère |
| Type de contact | Contact à ouverture ou fermeture selon programmation |
| Montage | Non précisé |
| Dimensions | Non précisé |
| Protection | Capot avant plombable |
| Utilisation | Commande circuits électriques domestiques ou industriels |
FOIRE AUX QUESTIONS - IH MERLIN GERIN
Téléchargez la notice de votre Programmateur horaire électrique au format PDF gratuitement ! Retrouvez votre notice IH - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IH de la marque MERLIN GERIN.

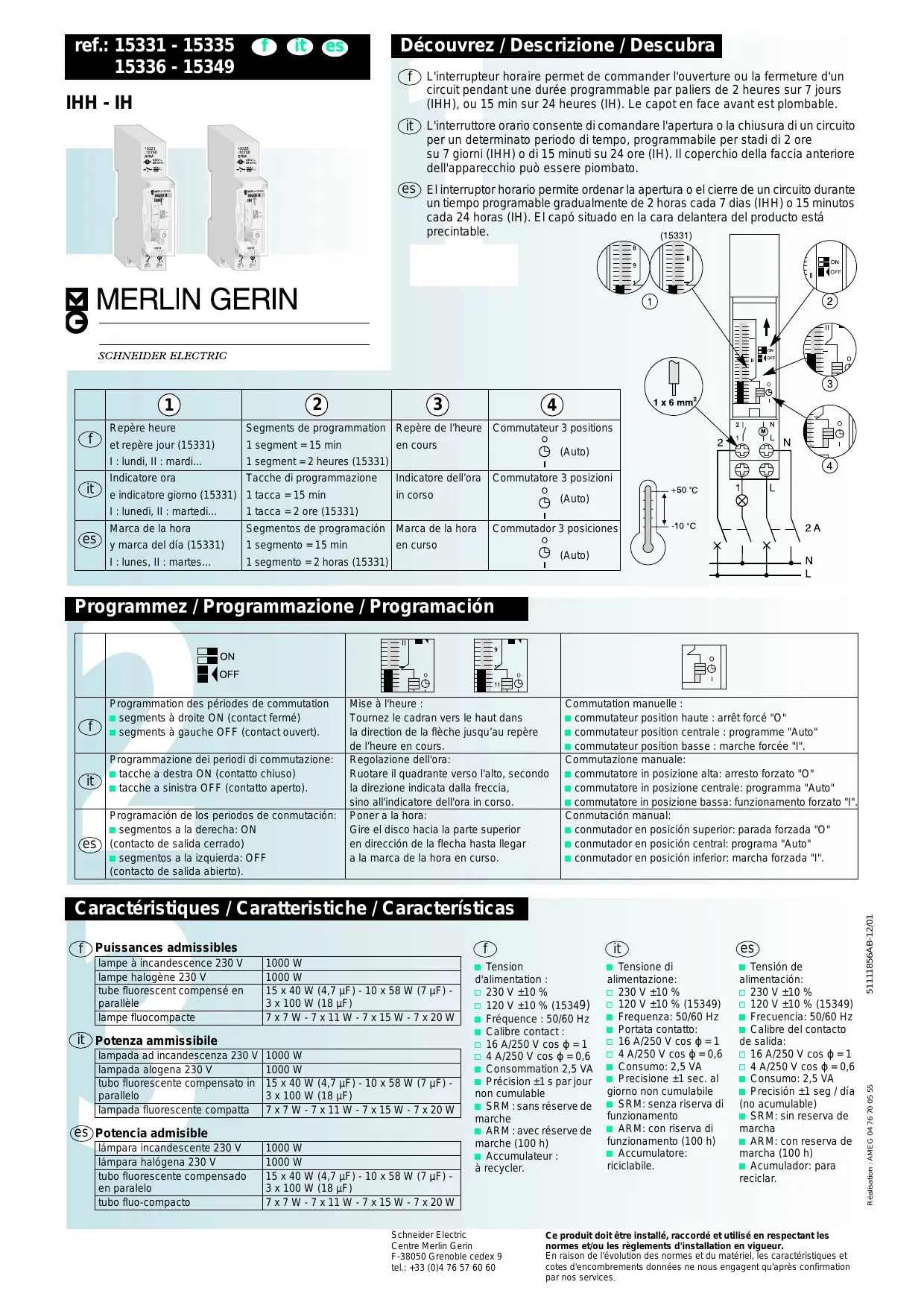

MODE D'EMPLOI IH MERLIN GERIN
# Tension # Tensione di # Tensión de d'alimentation : 5 230 V ±10 % 5 120 V ±10 % (15349) # Fréquence : 50/60 Hz # Calibre contact : 5 16 A/250 V cos ϕ = 1 5 4 A/250 V cos ϕ = 0,6 # Consommation 2,5 VA # Précision ±1 s par jour non cumulable # SRM : sans réserve de marche # ARM : avec réserve de marche (100 h) # Accumulateur : à recycler. alimentazione: 5 230 V ±10 % 5 120 V ±10 % (15349) # Frequenza: 50/60 Hz # Portata contatto: 5 16 A/250 V cos ϕ = 1 5 4 A/250 V cos ϕ = 0,6 # Consumo: 2,5 VA # Precisione ±1 sec. al giorno non cumulabile # SRM: senza riserva di funzionamento # ARM: con riserva di funzionamento (100 h) # Accumulatore: riciclabile. alimentación: 5 230 V ±10 % 5 120 V ±10 % (15349) # Frecuencia: 50/60 Hz # Calibre del contacto de salida: 5 16 A/250 V cos ϕ = 1 5 4 A/250 V cos ϕ = 0,6 # Consumo: 2,5 VA # Precisión ±1 seg / día (no acumulable) # SRM: sin reserva de marcha # ARM: con reserva de marcha (100 h) # Acumulador: para reciclar. Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: +33 (0)4 76 57 60 60 Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services. 51111856AB-12/01
Programmation des périodes de commutation # segments à droite ON (contact fermé) # segments à gauche OFF (contact ouvert).
