Type de produit	Thermostat électronique
Marque	VOLTMAN
Modèle	VOM59006
Alimentation électrique	220-250 V AC - 50-60 Hz
Sortie maximale	5 A max - 250 V AC (NC/NO)
Plage de température	5 à 30 °C
Précision d'affichage	± 1 °C
Différentiel statique	0,5 °K
Vitesse de variation de température	> 1 K / 15 min
Régulation	Bande proportionnelle > 1 K / 15 min
Classe d'isolation	II - 100 000 cycles
Poids	82 g
Capteur de température	Intégré, situé en bas à gauche
Indicateurs LED	Rouge (alimentation), Verte (chauffage/climatisation)
Fonctions	Chauffage et climatisation (sélection par cavaliers)
Installation	Fixation murale, coupure de courant obligatoire
Entretien	Nettoyage avec un chiffon sec ; ne pas toucher le capteur
Sécurité	Couper l'alimentation avant installation ; interrupteur OFF
Pièces détachées	Non fournies par le fabricant
Réparabilité	Non réparable par l'utilisateur
Importateur	DISMO FRANCE - Saint-Ouen L'aumône (95)

FOIRE AUX QUESTIONS - THERMOSTAT ELECTRONIQUE VOM59006 VOLTMAN

Comment installer le thermostat VOLTMAN VOM59006 ?

Coupez l'alimentation électrique. Ouvrez le boîtier avec un tournevis. Fixez la base au mur en laissant passer les câbles. Effectuez le raccordement électrique selon le schéma (fig. 4) et réglez les cavaliers pour le chauffage ou la climatisation. Refermez le couvercle et remettez l'alimentation.

Que faire si la LED ne s'allume pas après la mise sous tension ?

Vérifiez que l'interrupteur du thermostat est en position ON (haute). Si la LED rouge reste éteinte, contrôlez l'alimentation électrique et les branchements. Assurez-vous que le disjoncteur n'a pas sauté.

Comment régler la température de consigne ?

Tournez le bouton rond gradué de 5 à 30 °C pour sélectionner la température souhaitée. La LED verte s'allume lorsque la température ambiante descend 0,5 °C en dessous de la consigne (chauffage) ou s'allume au-dessus pour la climatisation.

Pourquoi la température affichée ne correspond-elle pas à la température réelle ?

Le thermostat peut nécessiter un réglage précis. Placez un thermomètre d'ambiance à côté. Tournez le potentiomètre de réglage (flèche) avec un tournevis jusqu'à ce que le thermostat déclenche le chauffage à la température correcte. Ajustez jusqu'à ce que l'affichage corresponde.

Comment utiliser le thermostat en mode climatisation ?

Réglez les cavaliers internes selon le schéma pour la climatisation (fig. 4). La LED verte s'allume lorsque la température dépasse la consigne de 0,5 °C et s'éteint en dessous.

Où placer le thermostat pour un fonctionnement optimal ?

Choisissez un emplacement à température constante, loin des portes, des sources de chaleur (radiateur, soleil) et des bouches de climatisation. Fixez-le à la place de votre ancien thermostat.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. Ne touchez pas le capteur de température situé en bas à gauche pour éviter des mesures erronées.

Que faire si j'ai accidentellement touché le capteur de température ?

Attendez un certain temps pour que la température revienne à la normale. Évitez de toucher le capteur à l'avenir.

Comment brancher le thermostat sur une chaudière ?

Suivez les schémas de branchement fournis (fig. 4 et annexes) : pour chaudière récente ou ancienne génération. Les bornes 1-5 alimentent le thermostat, les bornes 3-4 commutent le chauffage.

Quelle est la signification des cavaliers et comment les régler ?

Les cavaliers définissent le mode de fonctionnement : chauffage ou climatisation. Ouvrez le boîtier et réglez les cavaliers selon le schéma correspondant à votre installation.

MODE D'EMPLOI THERMOSTAT ELECTRONIQUE VOM59006 VOLTMAN

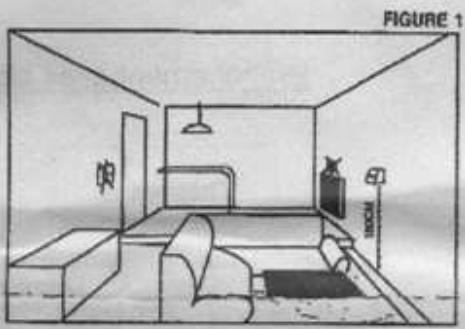

1. Trouver un emplacement dans la maison avec une température constante : éloigné de la porte d'entrée, d'une source de chaleur ou d'une bouche de climatisation (fig. 1). Il peut être fixé à la place de votre ancien thermostat.

ATTENTION !!! Vous devez couper votre alimentation électrique avant l'installation de votre thermostat.

1. Ouvrir le boîtier à l'aide d'un tournevis en appuyant sur l'accroche du haut du boîtier (fig. 2). Ouvrir le couvercle et la base avec les deux mains (fig. 3).
2. Positionner la base du boitier en laissant pénétrer à l'intérieur la longueur de câble nécessaire au branchement, fixer la base du boitier au mur à l'aide des vis.
3. Procéder au raccordement électrique et au réglage des cavaliers en respectant les indications de la (fig. 4) ou Schémas fournis en annexe. Le réglage des cavaliers permet de définir l'usage du thermostat : chauffage ou climatisation.
4. Repositionnez le couvercle sur la base du boîtier et assurez-vous que les crochets de la base soient bien fixés au couvercle.
5. Avant de rebrancher votre alimentation électrique, vérifiez que l'interrupteur du thermostat soit en position OFF. (position vers le bas)

FIG 2

FIG 3 FIG.4

Dans la doc et sur le schéma du boîtier, il y a une erreur, c'est inversé.

Réglage précis de la température (1) (1) Logiquement, le thermostat est correctement réglé mais il se peut que non (genre il faut mettre a pour obtenir - Dans ce cas, prenez un thermomètre d'ambiance et regarder à combien le thermostat s'arrête (Example affiche et 23 sur le thermostat) Positionnez le thermostat sur et tournez le potentiomètre (voir flèche) avec un tournevis jusqu'à ce que le thermostat déclenche le chauffage (dans le sens inverse des aiguilles d'une montre dans mon cas). Une fois la température d'ambiance à tournez le potentiomètre tout doucement pour que le thermostat s'arrête. La température d'ambiance correspondra alors au thermostat.

Schemas de branchement

Branchement avec climatisation

Branchement avec chauffage électrique

Branchement avec chaudière récente

Branchement avec chaudière ancienne génération

Branchement sur radiateur direct -1500w

Pour mieux comprendre :

1-5 : C'est l'alimentation du thermostat lui-même. 3-4 : C'est l'interrupteur de chauffage du thermostat.

Utilisation

1. Après avoir connecté votre alimentation électrique, la LED rouge indique (ON) que le thermostat est allumé.
2. Sélectionner la température souhaitée en tournant le bouton rond gradué de 5 à 30°C.
3. Allumer votre thermostat (pour être sûr ON : le bouton doit être en position haute), la LED rouge est allumée.
4. Le système se met en marche (LED verte) automatiquement lorsque la température est descendue au-dessous de 0,5°C de la température sélectionnée, la LED s'éteint au-dessus de 0,5°C de la température sélectionnée pour le chauffage.

Pour la climatisation, la LED s'allume au-dessus de 0,5°C de la température sélectionnée et s'éteint au-dessous de la température sélectionnée.

Capteur de temperature

Le thermostat est muni d'un capteur de température extrêmement sensible situé en bas à gauche du thermostat. Il est recommandé de ne pas toucher le capteur, ce qui peut induire une détection incorrecte.

Si vous avez touché accidentellement le capteur, il faut un certain temps pour que la température revienne à la normale.

Alimentation: entrée: 220-250V AC - 50-60Hz

sortie : 5A max. - 250 V AC NC/NO

Plage de température : 5-30°C

Affichage de la température ambianté: +/- 1°C

Différentiel statique: 0,5°K

Vitesse de variation de température >1k / 15mn

Régulation à bande proportionnelle >1k/15mn

Classe d'isolement : II - 100 000 cycles

EEC82/499

Poids:82g

Importé par DISMO FRANCE - Saint-Ouen-l'Aumône (95)
