MODE D'EMPLOI VOM540027 VOLTMAN

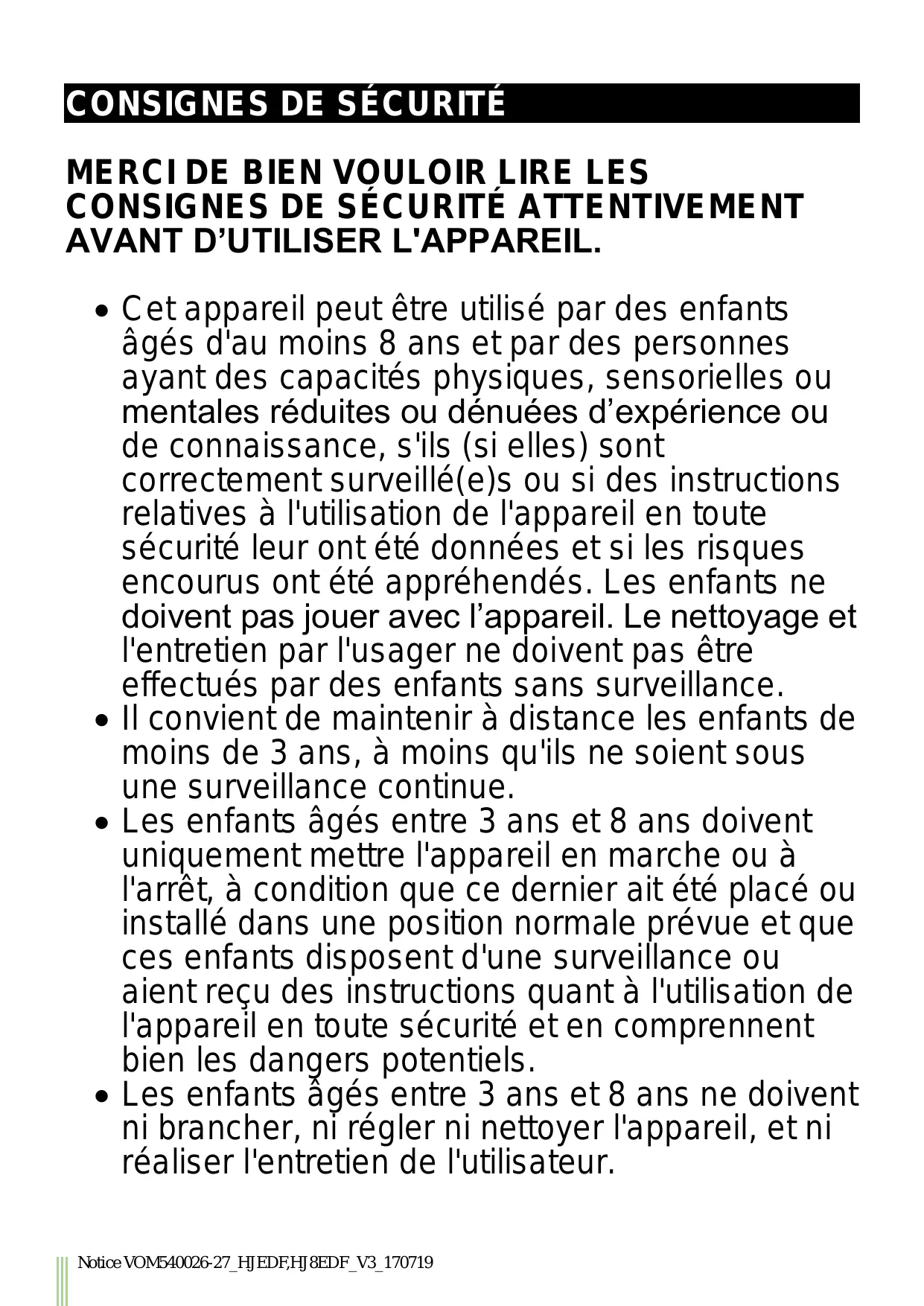

âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. • Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. • Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. • Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

• ATTENTION ! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d’éviter un danger. • L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant. • • • MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d’installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. ATTENTION: Afin d'éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, cet appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

électricien qualifié en respect de la réglementation en vigueur dans le pays d’installation (NFC15-100 pour la France)

Le raccordement au secteur s’effectue par le câble d’alimentation via un boîtier de raccordement. L’appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou la douche. Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation. L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. Pour votre sécurité, l’appareil est équipé d’un coupe circuit thermique. En cas de surchauffe, l’alimentation électrique sera coupée. En ce qui concerne les informations détaillées sur la méthode de fixation et pour l’installation de l’appareil de chauffage destiné à être fixé par des vis ou d’autres moyens, se référer à la section “INSTALLATION”.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

- Ne pas utiliser l’appareil à l’extérieur.

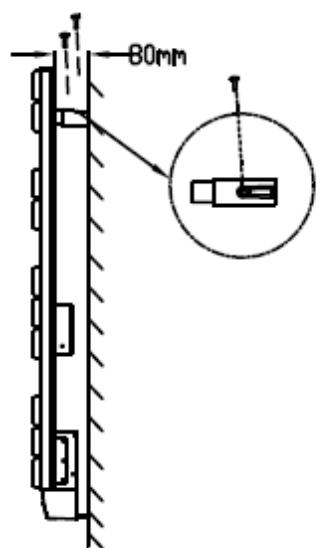

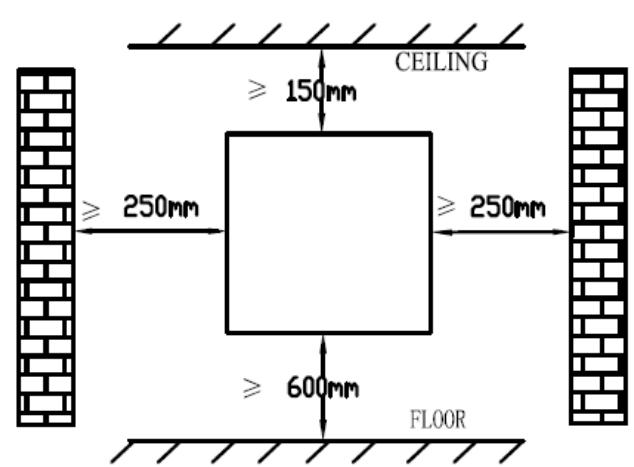

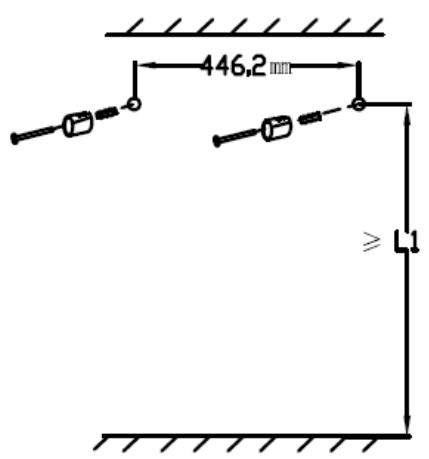

- Ne pas installer l’appareil dans un courant d’air susceptible de perturber sa régulation. - Ne pas placer l’appareil à proximité d’obstacle limitant la circulation de l’air autour. - Fixer verticalement l’appareil au mur tel que décrit ci-dessous. - Choisir des vis et chevilles adaptés aux matériaux du mur et au poids de l’appareil. Accrocher le radiateur au mur Pour accrocher votre chauffage au mur : 1. Choisissez un emplacement adéquat pour le chauffage. (Figure 1) 2. Fixez les 2 tubes muraux (le plus petit) sur un mur plat et solide à l'aide des vis et des chevilles appropriées, conformément aux dimensions indiquées sur le schéma d'installation (fig. 2).

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

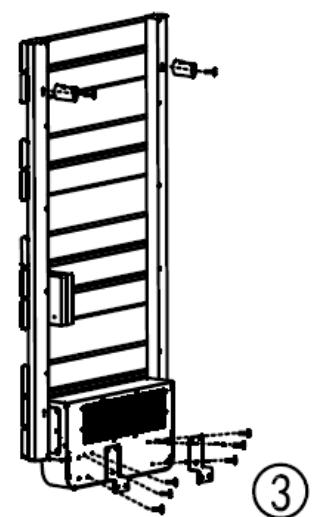

3. Fixez les 2 plus gros montants (le plus grand) et abaissez le support sur l'appareil. (Fig 3).

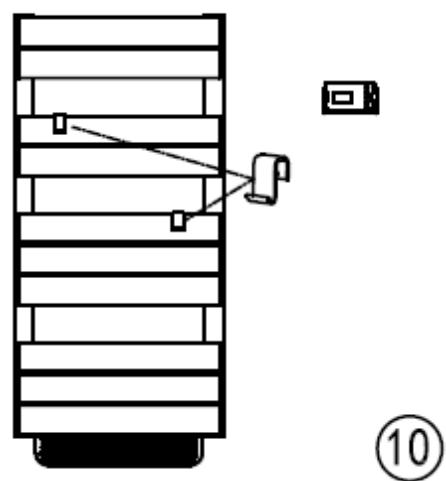

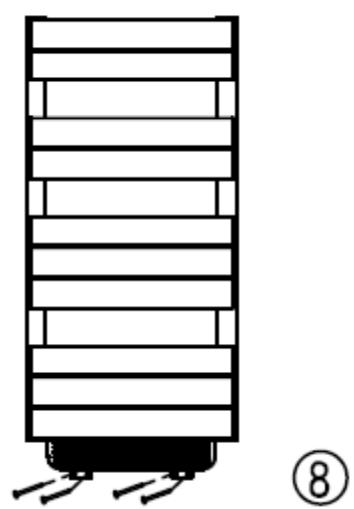

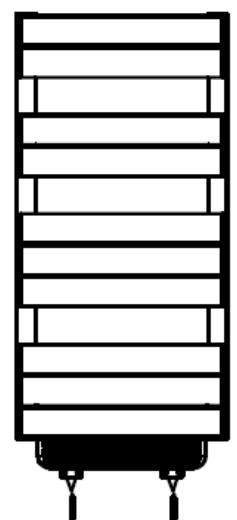

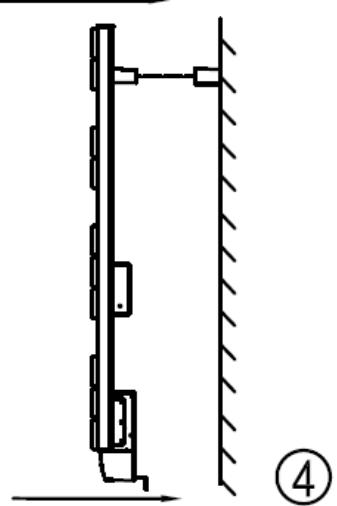

4. Placez l'appareil devant le mur et insérez le montant du corps dans les tubes muraux (Fig 4). 5. Marquez la position des trous pour les supports inférieurs. (Fig 5) 6. Percez des trous et insérez les bouchons en plastique. (Fig. 6) 7. Placez l'appareil devant le mur et insérez les montants du corps dans les tubes muraux. (Fig 7) 8. Vissez fermement le support inférieur au mur. (Fig 8) 9. Utilisez ensuite les vis fournies à cet effet pour maintenir l’appareil sur les tubes muraux fixés au mur. Après la fixation, la distance entre l'appareil et le mur est de 80 mm, comme indiqué sur le dessin. (Fig 9) 10. Si nécessaire, suspendez les 2 cintres à la barre plate (Fig 10).

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

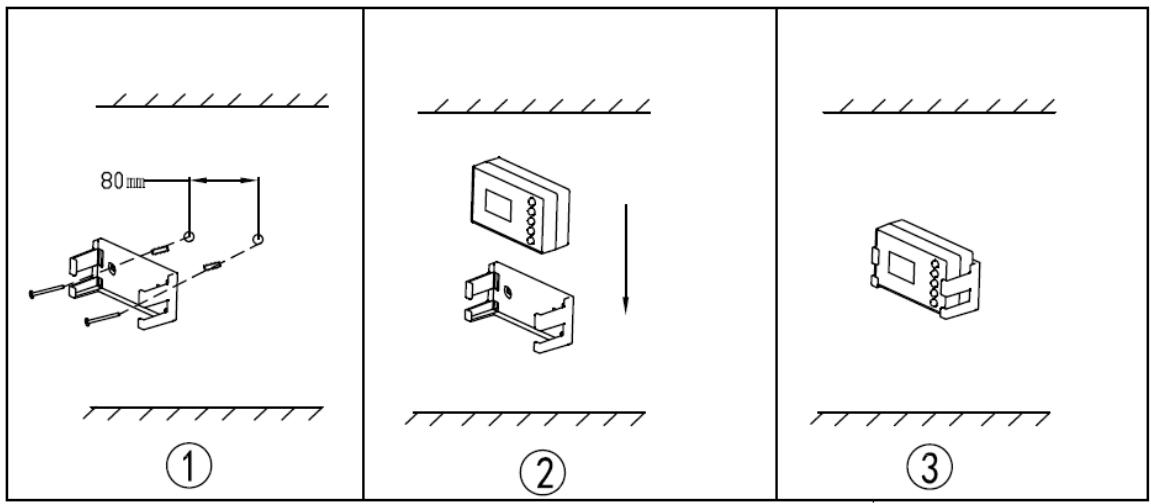

2. Insérez la télécommande sur le support. (Fig 2) 3.Assurez-vous toujours que la télécommande est correctement fixée et stable après l’installation. (Figure 3) Remplacement de la batterie de la télécommande

La télécommande fonctionne avec deux piles de type AAA (LR03) 1,5 V (non fournies).

Si la télécommande ne fonctionne pas comme prévu, remplacez les piles.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

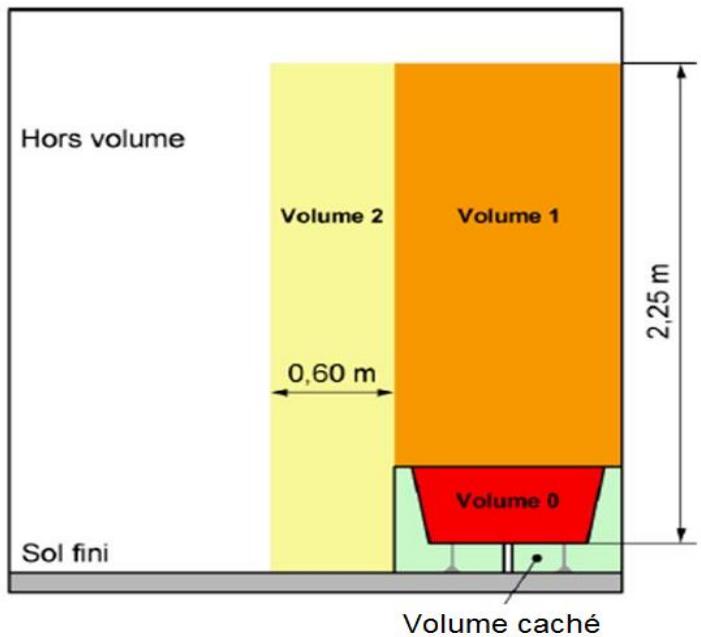

INSTALLATION DANS LA SALLE DE BAIN Avertissement: cet appareil doit être installé uniquement dans le volume 2 ou hors volume d’une salle de bain conformément aux exigences de la norme française d’installation électrique NF C

Nous vous suggérons de contacter un électricien professionnel pour toute aide.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

RACCORDEMENT ÉLECTRIQUE ATTENTION : avant toute intervention, coupez l’électricité au disjoncteur principal.

- L’appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur. - L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L’appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté à Neutre (230V) Fil marron ou rouge connecté à Phase (230V) Fil noir connecter à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote. (Ne pas le connecter à la terre). - En l’absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact électrique avec les autres fils ou la terre

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

Mode eco (maintient la température ECO qui est égale à la température de confort abaissée de 3,5°C. Ce mode permet de diminuer la température sans dérégler la température souhaitée dans le mode confort)

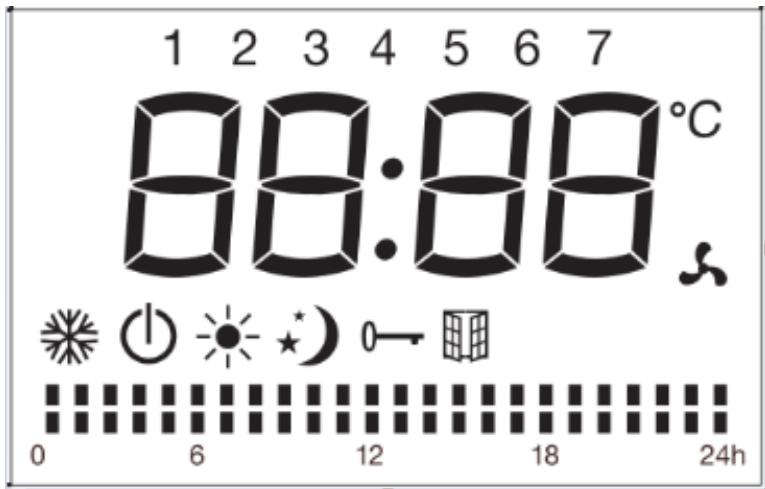

Mode pilote (programmes quotidiens par programmateur fil pilote) Verrouillage du clavier La fonction détection automatique d'aération Ventilateur activé Température (centigrades)

l'appareil. Appuyez sur n’importe quelle touche pour afficher le mode de fonctionnement actuel.

I. Sélectionner le mode (bouton OK-boost)

Quand l’interface est dans le mode Programme, appuyez sur le bouton MENU pendant 3 s pour qu’il bascule du mode Programme dans le mode Fil pilote. Lorsque le contrôleur externe est programmé, l'affichage indique:

Sous tous les autres modes de travail, à l'exception du mode pilote Fil, maintenez le bouton OK-boost enfoncé pendant 3 secondes pour activer ou désactiver le mode boost. En mode boost, la température est automatiquement réglée à 29 et ne peut pas être ajustée. Appuyez sur +/- pour choisir bSt1 / bSt2 / bSt1 + / bSt2 + . Appuyez brièvement sur OK-boost pour confirmer et activer le mode boost, ou appuyez sur MENU pour quitter ou attendez 30 secondes pour que l'appareil sorte automatiquement et revienne à l'interface de travail précédente. bSt1: le porte-serviettes fonctionne en mode boost pendant une heure, puis revient au mode précédent. bSt2: le porte-serviettes fonctionne en mode boost pendant deux heures, puis revient au mode précédent. bSt1 + : le porte-serviettes et le ventilateur fonctionnent pendant une heure, puis revient au mode précédent.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

Appuyez sur + ou - pour régler la température désirée du mode Confort entre 5 °C et 29 °C.

La différence de température entre le mode ECO et le mode Confort est de 3,5 °C, donc la plage de température du mode ECO est comprise entre 1,5 °C et 25,5 °C. 2. Appuyez sur les boutons autres que +/- pour finir le réglage ou attendez 5 s qu’il soit automatiquement sauvegardé. 3. Quand la température de la pièce est supérieure à la température réglée, le radiateur arrête de chauffer.

IV. Menu de réglage (MENU)

Appuyez MENU pour afficher l’interface du menu de réglage. Appuyez sur +/- pour sélectionner le réglage de l'horloge Programme

, Détection de fenêtre

, le réglage du mode

, le réglage du verrouillage clavier

. L’icône sélectionnée clignote et les autres icônes restent allumées.

Appuyez MENU pour quitter le menu de réglage ou attendez 30 s que l’appareil le quitte automatiquement et retourne à l’interface de fonctionnement.

1. Régler l'horloge

Appuyez sur MENU pour afficher l'interface du menu de réglage, puis appuyez sur +/- pour sélectionner le réglage de l'horloge

pour commencer le réglage.

Appuyez sur +/- pour régler les heures entre 00 et 23. Appuyez sur OK-boost pour confirmer le réglage des heures et passer au réglage des minutes (00~59). Appuyez sur OK-boost pour confirmer le réglage des minutes et passer au réglage du jour de la semaine (1~7). Appuyez sur OK-boost pour confirmer ou attendez 30 s que l’appareil sauvegarde automatiquement et retourne à l’interface de fonctionnement. 2. Régler le mode Programme Dans le mode Programme, vous pouvez choisir l’un des 7 programmes de 24 h préréglés (P1~P7) pour chaque jour de la semaine. Les 7 programmes de 24 h préréglés (P1~P7) sont programmables. Pour chaque heure, vous pouvez choisir le mode Confort ou le mode ECO. Dans le mode Programme, les réglages par défaut des jours 1 à 7 de la semaine sont les suivants : Jours 1 à 5 : utilisation du programme P1, Jours 6 et 7 : utilisation du programme P3. Les réglages par défaut des programmes P1 à P7 sont les suivants :

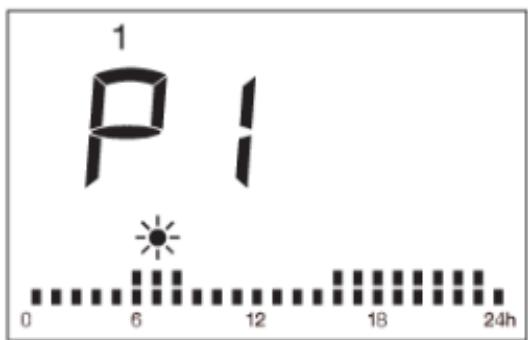

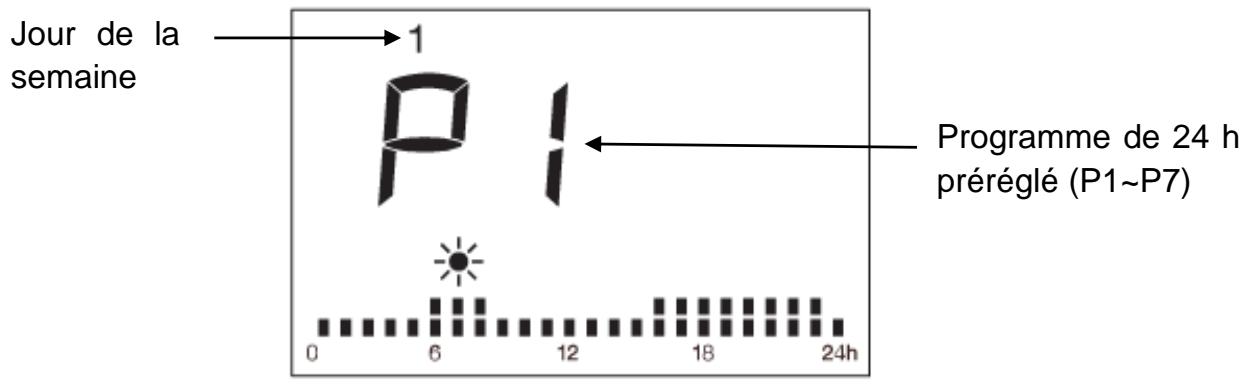

Appuyez sur +/- pour choisir un programme de P1 à P7 pour le jour 1 (Lundi). Appuyez sur

OK-boost pour confirmer et choisir pour le jour suivant. Après avoir terminé le réglage du jour 7 (Dimanche), appuyez sur OK-boost pour confirmer ou attendez 30 s que l'appareil retourne automatiquement à l’interface de fonctionnement. Jour de la semaine Programme de 24 h préréglé (P1~P7)

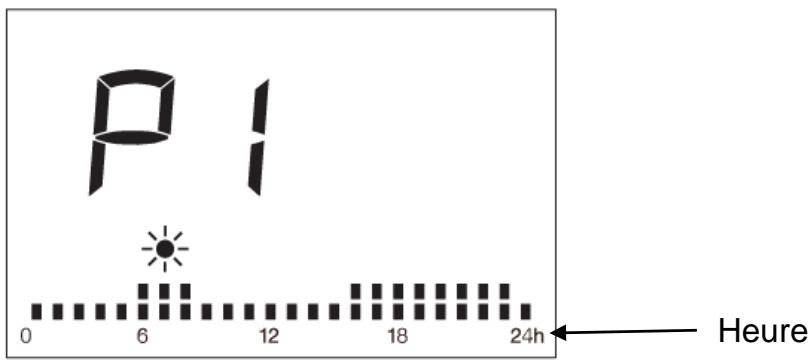

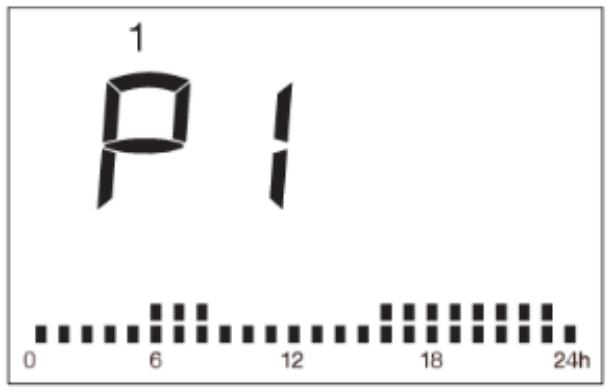

Réglages des 7 programmes de 24 h préréglés (P1~P7)

Dans l’interface de réglage du mode Programme, quel que soit le jour, vous pouvez choisir le programme P1 à P7, appuyez sur OK-boost pendant 3 s pour afficher l’interface de réglage du mode. Les réglages sont mémorisés (en cas de coupure de courant, ils restent mémorisés). 1. Sélectionnez le mode pour l’heure : appuyez sur + pour sélectionner le mode Confort appuyez sur – pour sélectionner le mode ECO

ou sur OK-boost pour conserver le

réglage précédent. Ensuite, l’appareil passe automatiquement au réglage de l’heure suivante.

2. À la dernière heure, appuyez sur +/- ou sur OK-boost pour terminer le réglage et retourner à l’interface de réglage initiale. Par exemple, si vous effectuez le réglage de P1 depuis l’interface ci-dessous (jour 1, P1), l’appareil retournera à l’interface ci-dessous (jour 1, P1) quand vous aurez fini le réglage de la 24e heure de P1.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

Programme. Vous devez appuyer sur OK-boost pour sélectionner le mode

Programme et faire fonctionner le radiateur dans ce mode.

3. Mode détection de fenêtre

Appuyez MENU pour afficher l’interface du menu de réglage et sélectionnez la fonction de détection de fenêtre avec +/-. Appuyez sur +/-. pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection automatique d'aération est activée et l'icône “

l'écran. Lorsque la baisse de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icône

clignotant. Lorsque l'augmentation de température est détectée,

l'appareil reviendra au mode précédent avec l'icône

allumée. Vous pouvez choisir “OFF”

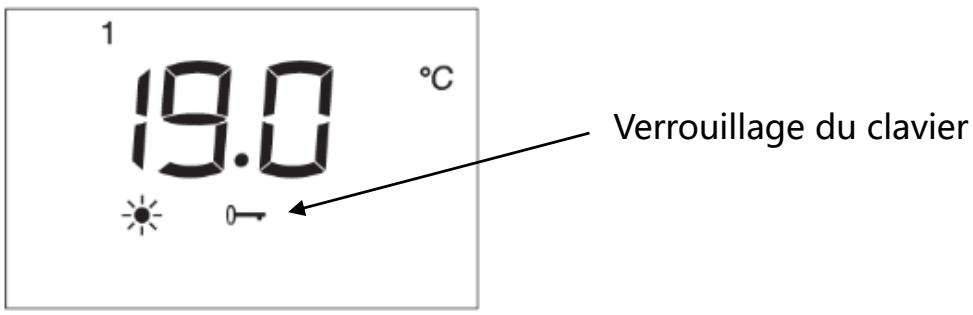

Appuyez MENU pour afficher l’interface du menu de réglage, puis sur +/- pour sélectionner l’icône du verrouillage du clavier verrouillage du clavier

, ensuite appuyez sur OK-boost pour activer le

et retourner à l’interface de fonctionnement.

Pour désactiver le verrouillage, appuyez sur MENU pendant 3 s.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

Tous les réglages ci-dessus de température, heure, date et programmes restent valides tant que l’alimentation électrique n'est pas coupée. Après avoir installé la batterie, lors de la remise sous tension l’appareil se met en mode veille. Vous pouvez appuyer sur le bouton

pour revenir dans le mode et à la température sélectionnés avant la

L'appareil conserve uniquement en mémoire les paramètres : température et mode du thermostat. Lors de la remise sous tension, la date et l’heure devront impérativement être réglées afin de faire fonctionner les différents programme correctement.

CARACTERISTIQUES TECHNIQUES Modèle/ Ref.

température de la pièce et/ou extérieure

option contrôle à distance

température de la pièce et/ou extérieure

option contrôle à distance

Dans les 10 secondes suivant la connexion de l’appareil à l’électricité, assurez-vous que la télécommande est en mode veille, puis appuyez simultanément sur "+" et "OK-boost" pendant 2 secondes pour coupler la télécommande et l’appareil. Vous entendrez un son "Bee" une fois le couplage réussi. Maintenant, vous pouvez commencer l'opération. en Vérifiez que l’appareil n’est pas dans un courant d’air. Diminuez le réglage de température.

Notice VOM540026-27_HJEDF,HJ8EDF_V3_170719

3. Nettoyer l’extérieur de l’appareil en l’essuyant avec un linge humide et en le séchant avec un linge sec. N’immergez jamais l’appareil dans l’eau et ne laissez jamais d’eau pénétrer dans l’appareil.

RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE) Le pictogramme de la poubelle barrée indique que le produit doit faire l’objet d’un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l’environnement.
