EM-140 DG - Flash externe SIGMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash électronique à tête zoom automatique et orientable à contrôle TTL
Marque	SIGMA
Modèle	EM-140 DG
Catégorie	Flash externe pour macrophotographie
Dimensions (module de contrôle)	76.7 mm (L) x 136.2 mm (H) x 82.4 mm (P)
Dimensions (module de flash)	126.6 mm (L) x 128.8 mm (H) x 30.54 mm (P)
Poids	430 g (sans piles)
Alimentation	4 piles AA alcalines ou accus Ni-Cd/Ni-MH
Nombre guide	14 (ISO 100, m)
Temps de recyclage	≈4 s (piles alcalines), ≈3 s (accus)
Mise en veille automatique	Oui (après 90 s d'inactivité)
Température de couleur	Lumière du jour (≈5500 K)
Modes flash	ETTL/TTL automatique, manuel (M), stroboscopique (Multi), sans fil (maître/esclave)
Fonctions avancées	Ratio d'éclairage (8:1 à 1:8), synchronisation 2e rideau, FP (grande vitesse), FE lock, flash prédictif, bracketing (FEB), correction d'exposition ±3 IL
Lampe d'assistance	Oui (activation via bouton LAMP, durée 20 s)
Rétroéclairage LCD	Oui (bouton LIGHT, durée ≈8 s)
Compatibilité boîtiers	Canon EOS (type A: E-TTL/E-TTL II ; type B: TTL)
Adaptateurs macro inclus	Ø55 mm et Ø58 mm
Adaptateurs optionnels	Ø62 mm, Ø72 mm, Ø77 mm
Entretien et nettoyage	Chiffon doux et humide ; éviter dissolvants, benzène
Stockage prolongé	Lieu sec, tempéré, ventilé ; faire fonctionner plusieurs fois par mois
Sécurité	Haute tension interne ; ne pas démonter ; ne pas déclencher près des yeux ; éviter produits inflammables ; utiliser uniquement sur Canon EOS

FOIRE AUX QUESTIONS - EM-140 DG SIGMA

Comment installer les piles dans le flash EM-140 DG ?

Éteignez le flash (interrupteur OFF). Ouvrez le couvercle du compartiment à piles en le faisant glisser. Insérez quatre piles AA en respectant les polarités + et - indiquées. Refermez le couvercle, puis allumez le flash. Le témoin de charge s'allume après quelques secondes.

Quels types de piles puis-je utiliser ?

Le flash fonctionne avec quatre piles alcalines AA ou quatre accus rechargeables Ni-Cd ou Ni-MH AA. Les piles au manganèse sont déconseillées. Ne mélangez pas différents types de piles ou des piles neuves avec des usagées.

Comment activer le mode flash sans fil ?

Réglez le flash asservi (ex. EF-500 DG SUPER) sur ID 3. Sur le flash maître EM-140 DG, appuyez sur MODE pour sélectionner le symbole sans fil. Vous pouvez ensuite régler les ratios ou la puissance manuellement. Assurez-vous que la distance entre les flashes ne dépasse pas 5 m.

Que faire si le témoin de couverture d'angle clignote sur l'écran LCD ?

Cela indique une puissance de piles insuffisante ou un problème de communication entre le flash et le boîtier. Éteignez puis rallumez le flash. Si le clignotement persiste, remplacez les piles par des neuves.

Comment régler le ratio d'éclairage entre les tubes gauche et droit ?

En mode ETTL (boîtiers type A), appuyez sur SEL pour faire clignoter le ratio. Utilisez + pour augmenter la puissance du tube gauche et - pour le droit. Le ratio va de 8:1 à 1:8. Une pression supplémentaire désactive un tube. Appuyez plusieurs fois sur SEL pour valider.

Qu'est-ce que la synchronisation grande vitesse (FP) et comment l'activer ?

La synchronisation FP permet d'utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation normale. Sélectionnez une vitesse supérieure à la vitesse de synchronisation sur l'appareil, puis appuyez sur + ou - du flash jusqu'à afficher le symbole FP. Le mode FP réduit le nombre guide.

Comment utiliser le flash stroboscopique (Multi) ?

Mettez le boîtier en mode M et choisissez l'ouverture. Sur le flash, appuyez sur MODE jusqu'à afficher le symbole Multi. Réglez la fréquence (1-199 Hz), la puissance (1/1 à 1/64), et le nombre d'éclairs (jusqu'à 90). Utilisez une vitesse d'obturation lente (supérieure à intervalle × nombre d'éclairs).

Puis-je utiliser ce flash avec des objectifs autres que les macros Sigma ?

Oui, mais attention : certains objectifs font tourner la lentille frontale lors de la mise au point, ce qui peut endommager le mécanisme autofocus. Utilisez la mise au point manuelle dans ce cas. Des adaptateurs de diamètre Ø55 mm et Ø58 mm sont inclus ; d'autres diamètres (62, 72, 77 mm) sont disponibles en option.

Comment nettoyer mon flash EM-140 DG ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais de dissolvant, de benzène ou d'autres produits chimiques. Rangez le flash dans un endroit sec et tempéré, à l'abri de la naphtaline ou du camphre.

Que faire si le flash ne se déclenche pas après avoir appuyé sur TEST ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Assurez-vous que l'interrupteur est sur ON. Si le témoin de charge ne s'allume pas, remplacez les piles. Si le problème persiste, le flash peut nécessiter un entretien ; contactez le service après-vente Sigma.

MODE D'EMPLOI EM-140 DG SIGMA

Nous vous remercions d'avoir choisi le flash électronique Sigma Macro EM-140 DG. Ses caractéristiques avancées vous permettront de profiter au mieux du plaisir de la macrophotographie. Les fonctions et le mode opérationnel pouvant varier d'un appareil à l'autre, nous vous recommandons de lire attentivement ce mode d'emploi avant toute utilisation. Ce flash dispose d'une grande diversité de fonctions qui vous augmenteront le plaisir que vous éprouvez à faire de la photographie. Pour pouvoir exploiter ses nombreuses possibilités et en tirer le meilleur parti, nous vous suggérons de vous référer régulièrement à cette notice d'utilisation, tout en ayant sous la main celle de votre appareil.

Ce flash a été conçu spécifiquement pour être utilisé avec les boîtiers reflex Canon EOS.

Pour éviter tout dommage ou erreur de manipulation, nous vous demandons de lire attentivement ce mode d'emploi avant d'utiliser votre appareil. Nous attirons particulièrement votre attention sur les deux signes d'avertissement ci-dessous.

Mise en garde !! La non prise en compte de cette mise en garde pourrait entraîner un accident grave ou un dommage sérieux au produit.

Avertissement !! Le non respect de cet avertissement pourrait entraîner un accident ou endommager le produit.

Ce symbole marque un point important où la plus grande prudence est requise. Ce symbole correspond à une information qu'il convient de respecter.

Mise en garde !!

Ce flash comprend des circuits électriques à haut voltage. N'essayez jamais de démonter le produit, ceci pouvant entraîner une électrocution ou une brûlure. Si la coque est cassée ou fêlée, ne touchez pas les composants internes.

Ne déclenchez jamais d'éclair à proximité des yeux. L'intensité lumineuse pourrait créer des dommages irréversibles. Laissez toujours une distance d'au moins 1m/3 pieds entre le visage et l'appareil lorsque vous photographiez avec le flash.

Ne touchez pas la griffe lorsque le flash est monté sur l'appareil. Vous pourriez subir une décharge à haute tension.

N'utilisez jamais le flash dans un environnement de produits inflammables tels que gaz, produits chimiques, solvants, etc... en raison de risques d'incendie ou d'explosion.

Avertissement !!

N'utilisez ce flash que sur un boîtier Canon de la série EOS. Tout autre emploi pourrait endommager les circuits électriques et électroniques de l'appareil.

Ce flash n'est pas étanche. Tenez-le à l'abri en cas d'utilisation sous la pluie, la neige ou les embruns. Des circuits endommagés par l'eau sont souvent irréparables.

N'exposez pas votre flash, ni l'appareil, à un choc, à la poussière, à de très hautes températures ou à l'humidité. Ces éléments pourraient causer des dégâts ou un dysfonctionnement.

Si le flash est soumis à un brusque contraste de température, comme de passer d'un extérieur froid à un intérieur bien chauffé, une condensation peut se former à l'intérieur. Dans une telle circonstance, placez le flash dans un sac plastique fermé et ne l'utilisez pas tant qu'il n'a pas atteint la température de la pièce.

Ne rangez pas le flash dans un tiroir ou une armoire contenant de la naphtaline, du camphre ou tout autre insecticide. Ceci pourrait provoquer des dysfonctionnements.

N'employez pas de dissolvant, de benzène ou tout autre agent chimique pour nettoyer votre flash ou enlever des traces de doigts. N'utilisez qu'un chiffon doux et humide.

En cas de stockage prolongé, placez le flash dans un endroit sec et tempéré, de préférence ventilé. Faites-le fonctionner plusieurs fois par mois pour entretenir le condensateur.

Module de flash

1. Réflecteur gauche 2. Réflecteur droit 3. Lampe d'assistance 4. Bouton de verrouillage 5. Adaptateur Module de contrôle 6. Écran ACL 7. Couvercle du compartiment piles 8. Vis de blocage du sabot 9. Sabot 10. Bouton de mode MODE 11. Bouton de sélection SEL 12. Touche d'increment 13. Touche de déprérent 14. Bouton de lampe LAMP 15. Bouton TEST 16. Bouton de rétro éclairage [LIGHT] 17. Témoin de charge 18. Interrupteur

Adaptation aux objectifs

Bien que conçu spécialement pour les objectifs Macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.), ce flash peut aussi être utilisé avec d'autres types d'objectifs. Nous attirons cependant votre attention sur les points suivants :

La partie avant de certains objectifs tourne lors de la mise au point. Si vous attachez le module flash à de tels objectifs, vous risquez d'endommager le mécanisme de mise au point autofocus de votre boîtier. N'utilisez que la mise au point manuelle avec de tels objectifs. Des adaptateurs Macro pour pas de vis porte-filtre de diamètres Ø55mm et Ø58mm sont livrés avec le flash. Si vous souhaitez l'utiliser avec un objectif dont le diamètre de filtre est différent, vous pouvez acheter un adaptateur optionnel vendu séparément (diamètres disponibles : Ø62mm, Ø72mm, Ø77mm). L'image peut être affectée de vignettage du fait de la longueur focale, de la distance ou d'un autre paramètre. Nous vous conseillons de procéder à des essais préalables et de vérifier que la configuration retenue ne cause pas de vignettage.

Fonctions et type de boitier

Ce flash est pourvu de très nombreuses fonctions dont certaines peuvent être limitées ou inaccessibles selon le boîtier utilisé. Nous vous demandons de vous reporter à la liste ci-dessous pour valider la catégorie de votre appareil. Veuillez vous référer au mode d'emploi pour la mise en œuvre de chaque fonction. Si aucun type d'appareil n'est mentionné, c'est que la fonction concernée est accessible pour n'importe quel boîtier EOS.

Boîtiers type A	Boîtiers compatibles E-TTL, E-TTL II
Boîtiers type B	Tous les autres boîtiers EOS

Alimentation electrique

Ce flash fonctionne avec quatre piles alcalines ou quatre accus rechargeables Ni-Cd ou Ni-MH de type "AA". Des piles au manganese peuvent aussi être utilisées, mais leur durée d'utilisation est plus courte que celle des piles alcalines, et leur usage n'est donc pas conseillé. Remplacez les piles dès que le temps de charge excède 30 secondes.

Nettoyez les contacts des piles avant installation pour assurer une bonne conductivité. Les accus Ni-Cd n'étant pas standardisés, vérifiez les contacts avec les extrémités du compartiment de piles. Afin d'éviter tout risque d'explosion, d'écoulement ou de surchauffe, utilisez toujours quatre piles AA neuves de même type et de la même marque. Ne mélangez ni différents types, ni des piles neuves avec des piles usagées. Ne cherchez pas à démonter les piles, ni à les décharger. Ne les exposez ni au feu, ni à l'eau : il y aurait danger d'explosion. De même, ne cherchez pas à recharger des piles, ou des accumulateurs autres que des accus Ni-Cd ou Ni-MH. Si vous n'utilisez pas le flash pendant une longue période, ôtez les piles afin d'éviter tout risque d'écoulement. La performance des piles diminue sous de basses températures. Protégez-les du froid lorsque vous utilisez le flash par temps froid. Il est toujours recommandé d'emmener des piles de rechange lors d'un long voyage ou en cas d'utilisation par grand froid.

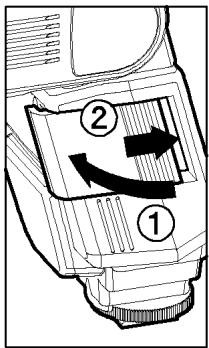

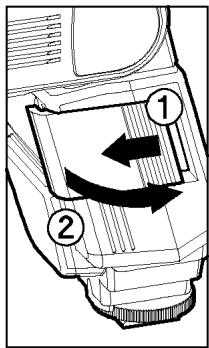

1. Assurez-vous que le flash est éteint (interrupteur principal en position "OFF"). Ouvrez alors le compartiment de piles en faisant glisser le couvercle dans le sens de la flèche.

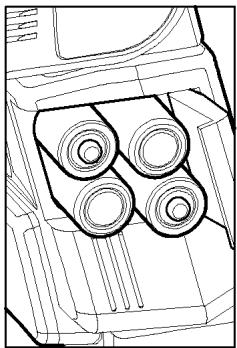

2. Insérez quatre piles AA dans le compartiment de piles, en respectant les polarités + et - comme indiqué sur les parois.
3. Refermez le couvercle
4. Allumez le flash en plaçant l'interrupteur en position "ON". Après quelques secondes, la lampe témoin de charge s'allume, indiquant que le flash est prêt à fonctionner.
5. Appuyez sur le bouton TEST pour vous assurer que le flash fonctionne correctement.

Mise en VEILLE automatique

Le flash se met en veille automatiquement après environ 90 secondes de non-activation, afin de préserver la puissance des piles. Pour le remettre en route, appuyez sur le bouton TEST ou appuyez à mi-course sur le déclencheur de l'appareil. Le système de mise en veille automatique ne fonctionne pas en mode de flash à distance sans cordon, de mode flash asservi normal ou de mode flash asservi désigné.

Indicateur d'anomalie

Si la puissance des piles est insuffisante, ou s'il y a un problème d'information électrique entre le flash et le boîtier, le témoin de couverture d'angle clignote sur l'écran LCD. Dans ce cas, éteignez le flash et rallumez-le. Si le témoin clignote encore, vérifiez la puissance des piles.

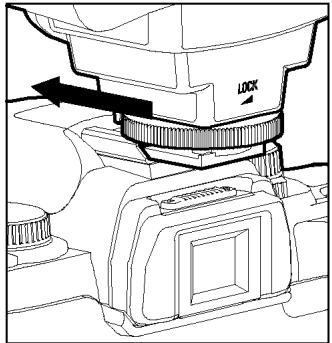

Mise en PLACE du MODULE de controlle

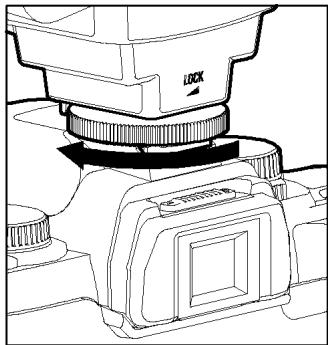

Assurez-vous que le flash est éteint. Placez ensuite le sabot du flash dans la griffe porte-flash de l'appareil.

et tournez la vis de verrouillage pour bloquer le sabot.

Lorsque vous attachez ou retirez le flash, tenez bien le corps du flash afin d'éviter d'endommager le sabot ou la griffe porte flash. Si le flash intégré du boîtier est relevé, rabaissez-le avant de mettre en place le flash sur la griffe. Pour bloquer le flash, débloquez le sabot en tournant la vis de verrouillage dans le sens inverse au symbole LOCK jusqu'en butée.

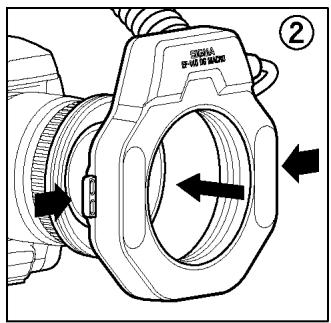

Mise en PLACE du MODULE FLASH

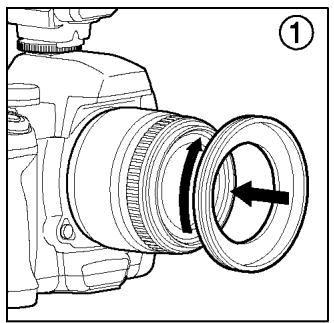

1. Attachez l'adaptateur Macro sur le porte-filtre
2. Appuyez sur les boutons de verrouillage droit et gauche de la tête flash et placez le flash sur l'adaptateur. Relâchez ensuite les boutons de verrouillage.

Ajustez la position en faisant pivoter la tête flash. Appuyez sur les deux boutons de verrouillage pour enlever le flash de l'objectif.

RETRO Eclairage de l'ecran LCD

Si vous appuyez sur le bouton LIGHT, l'écran LCD est éclairé pendant environ 8 secondes. Ce rétroéclairage peut être prolongé en appuyant à nouveau sur le bouton LIGHT.

Dans un endroit sombre, la mise au point autofocus est plus aisée avec la lampe d'assistance. Appuyez sur le bouton LAMP du module de contrôle pour activer la lampe pendant 20 secondes. Cette fonctionnalité est très utile pour faciliter la composition dans des conditions où l'autofocus ou la mise au point manuelle sont délicats.

La lampe est désactivée lorsqu'on appuie sur le déclencheur.

FLASH automatique ETTL (TTL)

En mode TTL AUTO, l'appareil assure le contrôle de la quantité de lumière nécessaire pour assurer une exposition correcte du sujet.

Les appareils de type A peuvent fonctionner en mode ETL mode. Les appareils de type B peuvent fonctionner en mode TTL.

1. Réglez le boîtier en mode tout automatique. (Généralement le mode . Si l'appareil ne possède pas le mode , mettez-le en mode P.)
2. Mettez le flash sous tension. Le symbole TTL apparaît sur l'écran LCD et le flash se met en charge.
3. Faites la mise au point sur le sujet.
4. Déclenchez dès que le flash est chargé.

Le témoin de flash apparait dans le viseur dès que le flash est à pleine charge.

Si l'appareil a reçu une quantité de lumière suffisante, le symbole ETTL (TTL) apparait 5 secondes sur l'écran LCD. Si cette indication n'apparait pas, c'est que l'éclairage est insuffisant. Refaites alors la photo à plus faible distance. Si l'appareil est dans un programme "Résultats", notez que le flash sera toujours configuré tel que lors du dernier mode choisi. Lorsque le flash est à pleine charge, le témoin de flash apparait dans le viseur. Si l'obturator est activé avant la pleine charge, la photo se lente.

préendra à une vitesse d'obturation.

Il est possible de donner un effet tri-dimensionnel à vos images en répartissant l'éclairage entre les tubes gauche et droit ou en activant seulement l'un des deux réflecteurs.

Boîtiers de type a

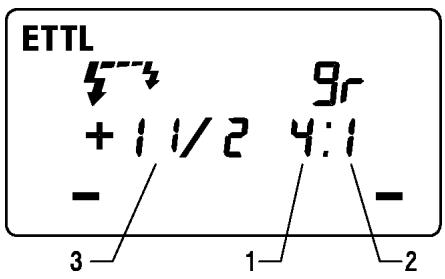

1. En mode ETL, le ratio de flash s'affiche en appuyant sur le bouton SEL.
2. Appuyez sur les touches + ou - pour fixer le ratio d'éclairage.

Une pression sur la touche + augmente la puissance du tube gauche, et une pression sur la touche - augmente la puissance du tube droit. Le ratio peut être réglé de 8:1 à 1:8. Au-delà, une nouvelle pression sur + ou - désactive l'un des réflecteurs. (le ratio de flash s'efface alors et seul le côté actif clignote) 3. Appuyez plusieurs fois sur SEL pour faire cesser le clignotement. Si le ratio est réglé à 1:1 ou si le mode est modifié, la fonction est désactivée.

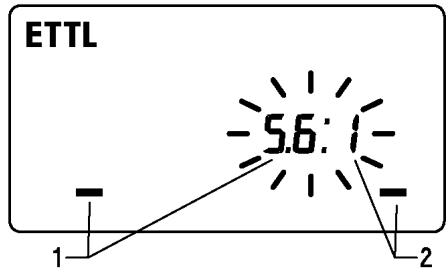

Boîtiers de type b

Il n'est pas possible de régler un ratio. Il est par contre possible de n'utiliser qu'un seul réflecteur. 1. En mode TTL, appuyez sur le bouton SEL pour faire clignoter l'affichage. 2. Appuyez sur + pour activer le tube gauche, ou sur - pour activer le tube droit. (seul le côté actif clignote) 3. Appuyez plusieurs fois sur SEL pour valider et faire cesser le clignotement. Après la prise de vue, appuyez sur SEL puis sur + ou - pour réactiver les deux côtés.

Mode de priorité à la vitesse

Lorsque le mode Tv est sélectionné sur l'appareil, vous pouvez désirer une vitesse d'obturation comprise entre 30 sec. et la vitesse 1 / X de synchronisation. Après que vous ayez sélectionné une vitesse, l'appareil désignera l'ouverture appropriée pour une exposition correcte du fond. Si le sujet est trop lumineux ou trop nombre, le témoin de valeur d'ouverture clignotera, indiquant les valeurs (ouverture maximale ou minimale). Dans ce cas, l'appareil fera en sorte de prendre la photo à la valeur limite. De ce fait, le sujet pourra être correctement exposé, mais l'arrière-plan pourrait être surexposé ou sous-exposé.

Mode de priorité à l'ouverture

Lorsque le mode Av est sélectionné, l'appareil détermine la vitesse d'obturation appropriée pour une exposition correcte de l'arrière-plan. Si le sujet est trop lumineux ou trop nombre, le témoin de vitesse clignotera, indiquant ainsi les vitesses minimales ou maximales. Dans ce cas, l'appareil fait en sorte de prendre la photo à la valeur limite. De ce fait, le sujet pourra être correctement exposé, mais l'arrière-plan pourra être surexposé ou sous-exposé.

Vous pouvez choisir la vitesse et l'ouverture. La vitesse peut être comprise entre la vitesse de synchronisation X du boîtier jusqu'à 30 sec. Si vous ajustez l'exposition en fonction des indications du posemètre de l'appareil, celui-ci prendra la photo en synchronisation lumière du jour ou en synchronisation lente.

Limites des PRISES de VUE consecutives au FLASH

Pour éviter une surchauffe, laissez le flash au repos au moins 10 minutes après des séquences de prises de vues consécutives en respectant le tableau ci-dessous.

Mode	Nombre d'éclairs
TTL, M(1/1,1/2)	15 éclairs consécutifs
M(1/4, 1/8)	20 éclairs consécutifs
M(1/16-1/32)	40 éclairs consécutifs
Stroboscopique	10 Cycles

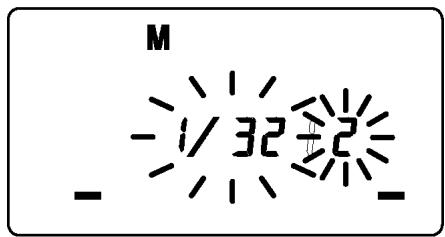

Mode operatoire en FLASH MANUEL

Le flash manuel permet de régler la puissance du flash.

Ce mode n'est pas accessible avec les boîtiers EOS 700, 750, 850. La prise de vue en mode manuel nécessite un savoir-faire important. Nous vous recommandons d'utiliser le mode automatique. Avant d'utiliser le mode manuel, il est recommandé de faire des essais préalables, et il peut être utile d'utiliser un flashmètre pour déterminer l'exposition. La puissance des tubes gauche et droit peut être réglée entre 1/1 et 1/64, et il est aussi possible de n'activer qu'un seul réflecteur.

1. Réglez le mode d'exposition du boîtier sur M.
2. Appuyez sur le bouton MODE du flash et sélectionnez M.

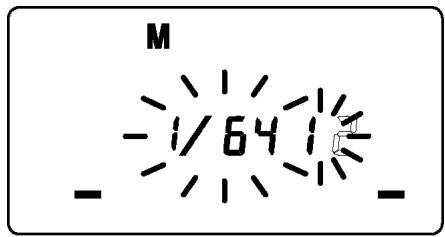

3. Appuyez sur le bouton SEL. (la puissance du tube gauche clignote).
4. Appuyez sur + ou - pour régler la puissance du tube gauche. (si " -- " est affiché, le tube gauche est désactivé).
5. Appuyez sur SEL button. (la puissance du tube clignote).
6. Appuyez sur + ou - pour régler la puissance du tube droit. (si " -- " est affiché, le tube droit est désactivé).
7. Appuyez sur SEL pour valider et faire cesser le clignotement.

Si les puissances des deux tubes sont identiques, la puissance du flash s'affiche. Si des niveaux différents sont sélectionnés, la puissance du flash n'est pas affichée. Pour déterminer le Nombre Guide, veuillez vous reporter au tableau [Table 1] en dernière page. L'exposition correcte peut être calculée par la formule : Nombre Guide "NG" / Distance du flash au sujet = valeur d'ouverture F

Lorsque vous photographiez un sujet en mouvement en synchronisation lente, l'écho du sujet apparait devant lui. Ceci est dû au fait que l'éclair est normalement activé lorsque le rideau est entièrement ouvert, ce qui fait que le sujet demeure exposé jusqu'à la fermeture du rideau (synchronisation sur le premier rideau). Avec la synchronisation au deuxième rideau, le flash est activé juste avant la fermeture du rideau, et le sujet est donc exposé entre l'ouverture de l'obturateur et le moment de l'éclair. L'écho du sujet se retrouve alors à l'arrière du sujet sur l'image, ce qui donne un effet de mouvement plus naturel.

Ce mode n'est pas accessible aux boîtiers EOS 700, 750, 850. 1. Sélectionnez le mode d'exposition souhaité sur l'appareil. 2. Appuyez sur les touches + ou - jusqu'à ce que le symbole s'affiche sur l'écran LCD. 3. Faites la mise au point et prenez la photo dès que le témoin de charge s'allume. La synchronisation sur le premier rideau est rétablie dès que le symbole n'est plus affiché. Ce mode ne fonctionne pas si l'appareil est en mode "Full Auto". Pour annuler la synchronisation au deuxième rideau, faites disparaître le symbole de l'écran LCD en appuyant sur les touches + ou -.

Synchronisation GRANDE vitesse (FP) (boitiers type a)

Lorsque vous photographiez au flash, vous ne pouvez pas, normalement, utiliser une vitesse plus rapide que la vitesse de synchronisation car le flash ne peut fonctionner que durant la pleine ouverture de l'obturateur. La synchronisation rapide (Grande Vitesse) permet d'émettre alors même que le rideau de l'obturateur est en mouvement. Vous pouvez donc utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation.

1. Sélectionnez le mode d'exposition sur l'appareil. (vous pouvez utiliser les modes "Tv" ou "M")
2. Sélectionnez une vitesse d'obturation supérieure à la vitesse de synchronisation normale.
3. Mettez le flash sous tension en plaçant l'interrupteur sur "ON".
4. Choisissez le mode flash en appuyant sur le bouton MODE (les modes "ETTL" et "M" peuvent être utilisés).
5. Appuyez sur les touches + ou - pour faire apparaître le symbole FP sur l'écran LCD.
6. Faites la mise au point sur le sujet.
7. Vérifiez que l'icône s'affiche dans le viseur et prenez la photo.

En synchronisation rapide, le Nombre Guide diminue avec la vitesse. Plus la vitesse est rapide, moins le flash est puissant. (voir le tableau 2 en dernière page) La sélection d'une vitesse plus lente que la vitesse de synchronisation annule la synchronisation Grande Vitesse, et le flash revient automatiquement en mode normal ETTL. Pour réactiver la synchronisation Grande Vitesse, reprenez la procédure depuis le début. Il est possible d'utiliser une correction d'exposition en combinaison avec la synchronisation rapide. Pour ce faire, reportez-vous au chapitre "correction d'exposition" du mode d'emploi de l'appareil. Le symbole FP disparaît dès que la synchronisation Grande Vitesse est annulée.

Memorisation d'exposition au FLASH (FE LOCK)

Le mode de mémorisation d'exposition au flash ("FE" lock) permet de sélectionner l'exposition d'une partie seulement du viseur et de la verrouiller, avant de prendre la photo.

1. Choisissez le mode d'exposition sur le boîtier ("P", "Tv", "Av", "M" ou "DEP").
2. Sélectionnez le mode flash E-TTL ou la synchronisation rapide
3. Faites la mise au point sur le sujet
4. Placez le sujet à mémoriser au centre du viseur et appuyez sur le bouton FEL du boîtier. Le flash envoie un pré-éclair et calcule la puissance nécessaire du flash, qu'il envoie ensuite.

Le viseur de l'appareil affiche "FEL" pendant 0,5 sec. et l'exposition correcte est déterminée. Si le symbole clignote dans le viseur, ILA signifie que le flash n'est pas assez puissant pour une exposition correcte. Rapprochez-vous du sujet et reprenez depuis le point 3.

1. Prenez la photo après avoir recadré l'image.. Les modalités de la fonction FEL peuvent varier selon le boîtier utilisé. Nous vous conseillons de vous reporter au mode d'emploi de votre appareil.

FLASH Predictif

Le flash prédictif permet de vérifier les ombres et l'éclairage du sujet avant la prise de vue.

Flash prédictif avec ratio d'éclairage

Cette fonction est accessible aux boîtiers des séries EOS-1D, 1V, 3, 7, D30, D60, 10D, 20D, 300D (Kiss Digital).

Lorsque le testeur de profondeur de champ est enclenché, le flash est activé selon le ratio sélectionné.

Flash prédictif uniforme

Cette fonction est accessible avec tous les boîtiers EOS.

1. Appuyez sur les touches + ou - à plusieurs reprises pour afficher l'icône MODEL sur l'écran ACL.
2. Vérifiez que le flash est chargé, et appuyez sur le bouton TEST pour activer l'éclair de flash prédICTIF.

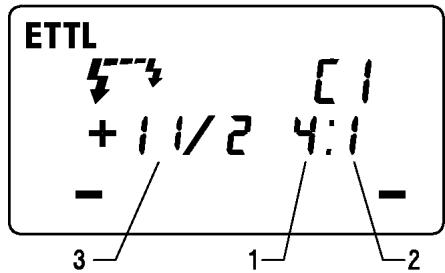

Correction d'exposition

Vous pouvez opérer une correction d'exposition au flash en association avec une correction d'exposition normale (destinée à contrôler le niveau d'exposition de l'arrière-plan). La correction d'exposition au flash peut être paramétrée à ± 3 IL par valeur entière (ou par palier d'1/2 valeur avec certains boîtiers).

Ce mode n'est pas disponible avec les appareils EOS 620, 650, 700, 850 et 1000. 1. Appuyez sur le bouton SEL et sélectionnez l'icône. 2. Appuyez sur + ou - pour déterminer le niveau de correction d'exposition souhaité. 3. La valeur clignote et demeure affichée après une nouvelle pression sur le bouton SEL. 4. Faites la mise au point sur le sujet. 5. Vous pouvez prendre la photo dès que la lampe témoins de charge est allumée.

Cette fonction permet de prendre trois vues consécutives avec trois niveaux d'expositions différents du sujet avec une exposition constante de l'arrière-plan. Les photos seront prises selon la série d'exposition normale, sous-exposition et surexposition, jusqu'à 3 valeurs par incréments de 1/3 de valeur.

(ou par 1/2 valeur pour certains boîtiers).

1. Appuyez sur le bouton SEL ; le symbole F clignote.
2. Appuyez sur + ou - pour déterminer la valeur de bracketing au flash.
3. S'affiche après une nouvelle pression sur le bouton SEL.
4. Faites la mise au point
5. Vérifiez que le témoin de flash 4 est affiché dans le viseur, et prenez la photo. (l'affichage indiquera F2 après la deuxième prise de vue, et F3 après la troisième)
6. Si nécessaire, reprenez les étapes 4 à 6. Cette fonction s'annule automatiquement après la troisième vue

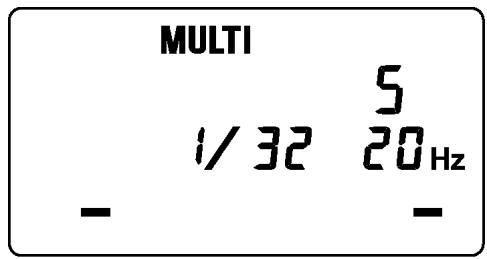

Dans ce mode créé, le flash émet une série d'éclairs pendant l'ouverture de l'obturateur, générant ainsi une série d'images du sujet sur la même vue. Le sujet sera particulièrement mis en valeur si l'arrière-plan est ASF. La fréquence des éclairs peut être choisie entre 1Hz et 199Hz. Il est possible de produire jusqu'à 90 éclairs en continu. Le nombre maximal d'éclairs dépend du nombre guide du flash et de la fréquence retenue. (voir le tableau 3 en dernière page)

Cette fonction n'est pas disponible avec les boîtiers EOS 700, 750 et 850.

1. Sélectionnez le mode M sur le boîtier et choisissez l'ouverture.
2. Appuyez sur le bouton MODE jusqu'à ce que le symbole du mode multi-flash apparaisse.
3. Appuyez sur SEL jusqu'à ce que la fréquence se mette à clignoter
4. Appuyez sur + ou - pour sélectionner la fréquence souhaitée.
5. Avec une nouvelle pression sur SEL, la puissance du flash clignote
6. Appuyez sur + ou - pour désirer la puissance souhaitée.
7. Appuyez sur SEL, le nombre d'éclairs clignote
8. Appuyez sur + ou - pour sélectionner le nombre d'éclairs souhaité.
9. Appuyez à nouveau sur SEL, l'affichage cesse de clignoter.
10. Dès que la lampe témoin de charge s'allume, le flash est prêt

Note: Utilisez toujours une vitesse d'obturation plus lente que la valeur ci-dessous :

[Intervalle entre deux éclairs] / [Nombre d'éclairs]

FLASH distant sans FIL

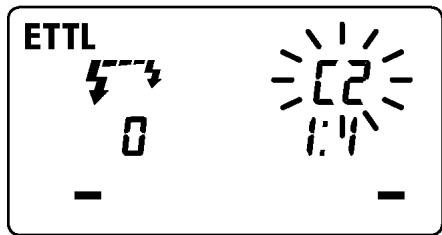

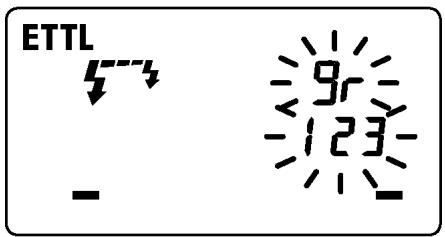

Il est possible d'utiliser le flash distant sans fil avec le flash EM-140 DG en tant que flash maître et le flash EF-500 SUPER EOS (EF-500 DG SUPER) en tant que flash asservi pour l'éclairage.

Avec les boîtiers du type B, seules les fonctions de "flash sans fil manuel" et "multi flash sans fil" sont accessibles. Les boîtiers EOS 750 et EOS 850 ne permettent pas le flash sans fil. Dans les instructions qui suivent, nous appellerons "flash maître" le flash installé sur le boîtier, et "flash asservi" le ou les flashes placés à distance de l'appareil. Maintenez une distance minimale de 5 mètres entre le flash maître et le flash asservi. Pour le réglage du flash asservi, veuillez vous reporter au mode d'emploi du flash (section flash distant sans fil).

FLASH distant sans FIL ETTL

En mode distant sans fil ETL, le boitier calcule automatiquement l'exposition correcte.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole
2. Après avoir vérifié que les deux flashes sont chargés, prenez la photo.

Le flash distant sans fil ETL, la synchronisation rapide (FP), la mémorisation d'exposition (FE lock), la correction d'exposition et le bracketing au flash (FB) peuvent être utilisés simultanément. Après avoir réglé le flash distant sans fil, activez chaque fonction séparément. Aucun réglage particulier n'est nécessaire au niveau du flash asservi.

Après avoir réglé des ratios des tubes gauche et droit, il est possible de réaliser une correction d'exposition avec le flash asservi.

1. En mode distant sans fil ETL, appuyez sur le bouton SEL pour faire clignoter le ratio d'éclairage.
2. Appuyez sur + ou - pour régler le ratio d'éclairage [(1) et (2)].
3. Appuyez sur le bouton SEL : la correction d'exposition du flash asservi (3) clignote.
4. Appuyez sur + ou - et réglez le niveau de correction d'exposition.
5. Appuyez sur SEL à plusieurs reprises pour faire cesser le clignotement.
6. Après avoir vérifié que les deux flashes sont chargés, prenez la photo.

Si vous changez de mode, les réglages seront annulés.

Il est possible de regrouper plusieurs flashes asservis et de les faire déclencher selon le ratio déterminé pour le flash maître.

Les flashes asservis groupés sous l'identifant ID 1 seront actifs au ratio du tube gauche (1), ceux sous identifant ID 2 au ratio du tube droit (2). Le groupe ID3 réalisera une correction d'exposition (3). Il n'y a pas de restriction quant au nombre d'unités de chaque groupe.

Réglage des flashes asservis

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 1, 2 ou 3.
2. Placez les flashes asservis aux emplacements souhaités.

Réglage du flash maître

1. En mode distant ETLL, appuyez sur SEL et sélectionnez l'icone 9r.
2. Appuyez sur les touches + ou - et sélectionnez le symbole 23
3. Appuyez sur SEL pour faire clignoter le ratio de flash.
4. Appuyez sur + ou - pour régler les ratios d'éclairage [(1) et (2)].
5. Appuyez sur SEL pour faire clignoter la valeur de correction d'exposition (3).
6. Appuyez sur + ou - pour régler la correction d'exposition souhaitée.
7. Appuyez sur SEL à plusieurs reprises pour faire cesser le clignotement.
8. Après avoir vérifié que tous les flashes sont chargés, prenez la photo.

Si vous changez de mode, les réglages seront annulés.

FLASH sans FIL MANUEL

Vous pouvez régler manuellement la puissance du flash asservi à partir du flash maître. Utilisez un flashmètre pour déterminer l'exposition correcte.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole
2. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et sélectionnez le symbole M qui clignote.
4. Appuyez sur SEL pour confirmer le choix et faire cesser le clignotement.
5. Appuyez à nouveau sur SEL et suivez la procédure normale de réglage de puissance manuelle.

Si vous changez de mode, les réglages seront annulés.

Les flashes asservis groupés sous l'identifiant ID 1 seront actifs au ratio du tube gauche (1), leurs sous identifiant ID 2 au ratio du tube droit (2), leurs sous identifiant ID 3 peuvent être réglés manuellement.

Réglage des flashes asservis

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 1, 2 ou 3.
2. Placez les flashes asservis aux emplacements souhaités.

Réglage du flash maître

1. En mode distant ETL, appuyez sur SEL et sélectionnez l'icône gr.
2. Appuyez sur les touches + ou - et sélectionnez le symbole 23
3. Appuyez sur SEL pour faire cesser le clignotement.
4. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
5. Appuyez sur MODE et sélectionnez le symbole M qui clignote.
6. Appuyez sur SEL pour confirmer le choix et faire cesser le clignotement.
7. Appuyez à nouveau sur SEL et suivez la procédure normale de réglage de puissance manuelle pour chaque groupe de flashes.

Si vous changez de mode, les réglages seront annulés.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole
2. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et sélectionnez le symbole MULTI.
4. Appuyez sur SEL pour faire cesser le clignotement.
5. Appuyez à nouveau sur SEL et suivez la procédure de flash stroboscopique et de réglage de la puissance. Si vous changez de mode, les réglages seront annulés.

Si d'autres photographes utilisent le mode flash sans fil à proximité, il y a un risque que votre flash soit activé par le flash d'un autre et se déclenche inopinément. Dans ces circonstances, nous vous conseillons de paramétrer un canal de communication qui vous soit propre afin d'éviter les interférences.

1. En mode distant, appuyez sur le bouton SEL à plusieurs reprises jusqu'à ce que l'indicateur de canal clignote.
2. Appuyez sur les touches + ou - pour désirer un canal (C1 à C4)
3. Appuyez sur SEL pour faire cesser le clignotement.
4. Suivez les instructions du mode d'emploi du flash asservi et réglez-le sur le même canal que le flash maître.

TYPE : Flash électronique à tête zoom automatique et orientable à contrôle TTL

NOMBRE GUIDE: 14 (100 ISO/m)

ALIMENTATION : Quatre piles alcalines de type AA ou : Quatre accumulateurs Ni-Cd de type AA ou

: Quatre accumulateurs Ni-Mh de type AA

TEMPS DE RECYCLAGE : environ 4.0 sec. (avec piles alcalines) : environ 3.0 sec. (accus Ni-Cd et Ni-Mh)

MISE EN VEILLE AUTOMATIQUE : oui

TEMPERATURE DE COULEUR : pour films couleurs de type lumière du jour

POIDS:430g

DIMENSIONS (Module de contrôle) : 76.7mm (I) x 136.2mm (H) x 82.4mm (L)

DIMENSIONS (Module de flash) : 126.6 (I) x 128.8mm (H) x 30.54mm (L)

Le label CE garantit la conformité aux normes établies par la Communauté Européenne.

Verkauf : 0 60 74- 8 65 16 55 Service : 0 60 74- 8 65 16 66 Fax : [phone]
