Type de produit	Flash externe pour reflex numériques
Marque	SIGMA
Modèle	EF-610 DG SUPER
Nombre Guide (ISO 100, 105 mm)	61
Zoom automatique (plage focale)	24 mm à 105 mm (élargisseur intégré pour 17 mm)
Système TTL compatible	SIGMA SA-STTL, NIKON NA-TTL, CANON EO-ETTL II, PENTAX PA-PTTL, SONY SO-ADI
Alimentation	4 piles alcalines AA ou accus Ni-MH
Temps de recharge (piles alcalines)	Environ 7 secondes
Temps de recharge (accus Ni-MH)	Environ 5 secondes
Nombre d'éclairs (piles alcalines)	Environ 120
Nombre d'éclairs (accus Ni-MH)	Environ 160
Angle d'éclairage	Réglage automatique selon focale, couverture 24-105 mm (17 mm avec élargisseur)
Orientation de la tête	Haut : 0-90°, Droite : 0-90°, Gauche : 0-180°, Bas : 0-7°
Dimensions (L x H x P)	77 x 139 x 117 mm
Poids (sans piles)	330 g
Accessoires fournis	Pied SF-11, étui
Synchronisation rapide (FP)	Oui – permet des vitesses supérieures à la synchro normale
Synchronisation deuxième rideau	Oui (selon boîtier)
Flash à distance sans fil TTL	Oui (avec boîtiers compatibles)
Flash asservi (esclave)	Oui – modes normal et désigné
Réglage manuel de la puissance	De 1/1 à 1/128 (Sigma et Canon) ou 1/64 (Sony, Nikon, Pentax)
Faisceau d'assistance AF	Oui
Réflecteur de lumière intégré	Oui
Mise en veille automatique	Oui – réactivation par mi-course déclencheur
Codes UPC/EAN	Selon version : 00-85126-92739-4 (SIGMA), etc.

FOIRE AUX QUESTIONS - EF-610 DG SUPER SIGMA

Quel est le nombre guide du flash EF-610 DG SUPER ?

Le nombre guide est de 61 à 100 ISO avec la tête zoom sur 105 mm.

Quels types de piles puis-je utiliser ?

Vous pouvez utiliser des piles alcalines AA ou des accus Ni-MH (Nickel-Métal Hydrure). Les accus Ni-MH offrent un temps de recharge plus court (environ 5 secondes) et un nombre d'éclairs plus élevé (environ 160).

Comment régler le zoom automatique ?

Le zoom automatique ajuste automatiquement l'angle d'éclairage en fonction de la focale de l'objectif, de 24 mm à 105 mm. Un élargisseur d'angle intégré permet de couvrir un champ correspondant à 17 mm. Cette fonction nécessite un boîtier compatible.

Puis-je utiliser le flash en mode sans fil ?

Oui, le flash EF-610 DG SUPER dispose d'un mode TTL à distance sans fil (avec boîtier compatible) et d'un mode flash asservi (esclave) qui fonctionne avec tous les boîtiers en utilisant un flash maître.

Comment orienter la tête du flash pour un éclairage indirect ?

La tête peut être orientée vers le haut (0-90°), la droite (0-90°), la gauche (0-180°) et le bas (0-7°). Utilisez un mur ou un plafond pour réfléchir la lumière et adoucir les ombres.

Qu'est-ce que la synchronisation rapide FP ?

La synchronisation rapide FP permet d'utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation normale du flash, utile en plein jour pour équilibrer lumière ambiante et flash avec une grande ouverture.

Comment régler manuellement la puissance du flash ?

En mode manuel, vous pouvez régler la puissance de 1/1 à 1/128 (sur les appareils Sigma et Canon) ou de 1/1 à 1/64 (sur Sony, Nikon et Pentax). Utilisez les touches de réglage sur le flash.

Le flash dispose-t-il d'un faisceau d'assistance AF ?

Oui, le flash émet un faisceau d'assistance AF qui facilite la mise au point dans l'obscurité. Attention, cette fonction n'est pas disponible avec tous les boîtiers.

Comment utiliser le réflecteur de lumière intégré ?

En mode d'éclairage indirect (tête orientée vers le haut), le réflecteur de lumière intégré projette une petite quantité de lumière vers l'avant, créant un reflet harmonieux dans les yeux du sujet.

Où trouver le numéro UPC/EAN de mon flash ?

Le code UPC/EAN varie selon la monture : SA-STTL (SIGMA) 00-85126-92739-4, NA-ITTL (NIKON) 00-85126-92736-3, etc. Il est généralement indiqué sur l'emballage ou sous le flash.

MODE D'EMPLOI EF-610 DG SUPER SIGMA

FLASH ÉLECTRONIQUE : Caractéristiques principales

Modèle

EF-610 DG SUPER

EF-610 DG ST

EM-140 DG

Nombre Guide

Nombre Guide : 61/m (200/ft) à 100 ISO(avec tete zoom sur 105mm)

Nombre Guide : 61/m (200/ft) à 100 ISO(avec tete zoom sur 105mm)

Nombre Guide : 14(/m à 100 ISO avec le flash à pleine puissance)

ZOOM

24mm

28mm

35mm

50mm

70mm

85mm

105mm

ZOOM

24mm

28mm

35mm

50mm

70mm

85mm

105mm

Niveau dupuissance

1/1

1/2

1/4

1/8

1/16

1/32

1/64

G.N.

34

35

36

46

52

56

61

G.N.

34

35

36

46

52

56

61

1 tube -2 tubes

14

10

7

5

3.5

2.5

1.8

Système TTL

SIGMA : SA-STTL, NIKON : NA-TTL, CANON : EO-ETTL II,PENTAX : PA-PTTL, SONY : SO-ADI

SIGMA : SA-STTL, NIKON : NA-ITTL, CANON : EO-ETTL II,PENTAX : PA-PTTL, SONY : SO-ADI

SIGMA : SA-STTL, NIKON : NA-ITTL, CANON : EO-ETTL II,PENTAX : PA-PTTL, SONY : SO-ADI

Boitiers compatibles

Reflex numériques avec les systèmes d'expositionci-dessus

Reflex numériques avec les systèmes d'expositionci-dessus

Reflex numériques avec les systèmes d'expositionci-dessus

Alimentation

Quatre piles alcalines AA ou accuss Ni-MH (Nickel MétéHydrure)

Quatre piles alcalines AA ou accuss Ni-MH (Nickel MétéHydrure)

4 piles alcalines AA ou accuss NiCd ou accuss Ni-Mh

Temps de charge

Env. 7 secondes (avec piles alcalines)Env. 5 secondes (avec accuss Ni-MH)

Env. 7 secondes (avec piles alcalines)Env. 5 secondes (avec accuss Ni-MH)

Env. 4 secondes (avec piles alcalines)Env. 3 secondes (avec accuss Ni-MH)

Nombre d'éclairs

Env. 120 éclairs (avec piles alcalines)Env. 160 éclairs (avec accuss Ni-MH)

Env. 120 éclairs (avec piles alcalines)Env. 160 éclairs (avec accuss Ni-MH)

-

Angle d'éclairage

réglé automatiquement en fonction de la longueur focalede l'objetif, sur une plage comprise entre 24 mm et 105mm. Angle de champ d'une facale d'un objectif 17 mmavac délargisseur d'angle intégré.

réglé automatiquement en fonction de la longueur focalede l'objetif, sur une plage comprise entre 24 mm et 105mm. Angle de champ d'une facale d'un objectif 17 mmavac délargisseur d'angle intégré.

80 degrés en vertical et horizontal

Orientation de la tête

Haut: 0, 60, 75, 90 degrésDroite: 0, 60, 75, 90 degrésGauche: 0, 60, 75, 90, 120, 150, 180 degrésBas: 0, 7 degrés

Haut: 0, 60, 75, 90 degrésDroite: 0, 60, 75, 90 degrésGauche: 0, 60, 75, 90, 120, 150, 180 degrésBas: 0, 7 degrés

-

Dimensions (L X H X E)

77 mm X 139 mm X 117 mm / 3.0 X 5.5 X 4.6 pouces

77 mm X 139 mm X 117 mm / 3.0 X 5.5 X 4.6 pouces

76.7 mmX136.2 mmX82.4 mm / 3.0X5.4X3.2 pouces126.6 mmX128.8 mmX30.5 mm / 5.0X5.1X1.2 pouces

Poids

330 g (11.6 oz.) (sans piles)

320 g (11.3 oz.) (sans piles)

430 g (15.2 oz.) (sans piles)

Accessoires

Fourni avec pied (FS-11) et étui.

Fourni avec pied (FS-11) et étui.

ADAPTATEURS MACRO (55mm, 58mm) fournis

Code UPC / EAN

SA-STTL (SIGMA)00-85126-92739-4NA-ITTL (NIKON)00-85126-92736-3SO-ADI (SONY)00-85126-92735-6PA-PTTL (PENTAX)00-85126-92737-0EO-ETTL II (CANON)00-85126-92738-7

SA-STTL (SIGMA)00-85126-92744-8NA-ITTL (NIKON)00-85126-92741-7SO-ADI (SONY)00-85126-92740-0PA-PTTL (PENTAX)00-85126-92742-4EO-ETTL II (CANON)00-85126-92743-1

SA-STTL (SIGMA)00-85126-92264-1NA-ITTL (NIKON)00-85126-92261-0SO-ADI (SONY)00-85126-92260-3PA-PTTL (PENTAX)00-85126-92262-7EO-ETTL II (CANON)00-85126-92263-4

L'aspect et les caractéristiques peuvent être modifiés sans préavis.

2-4-16 Kurigi Asao-ku Kawasaki-shi,

Kanagawa 215-8530 Japon

Tel. [phone]

Fax : [phone]

Avertissement: pour assurer un usage correct et sûr du produit, il est recommandé de lire attentivement le mode d'emploi avant son utilisation.

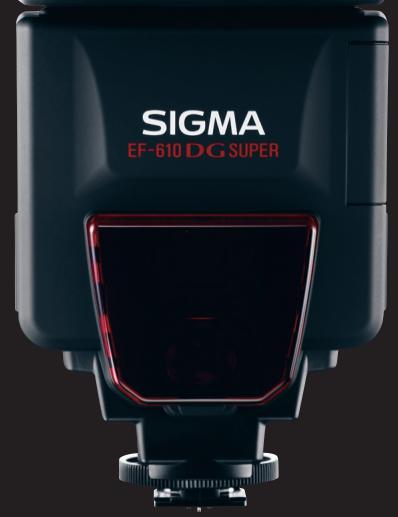

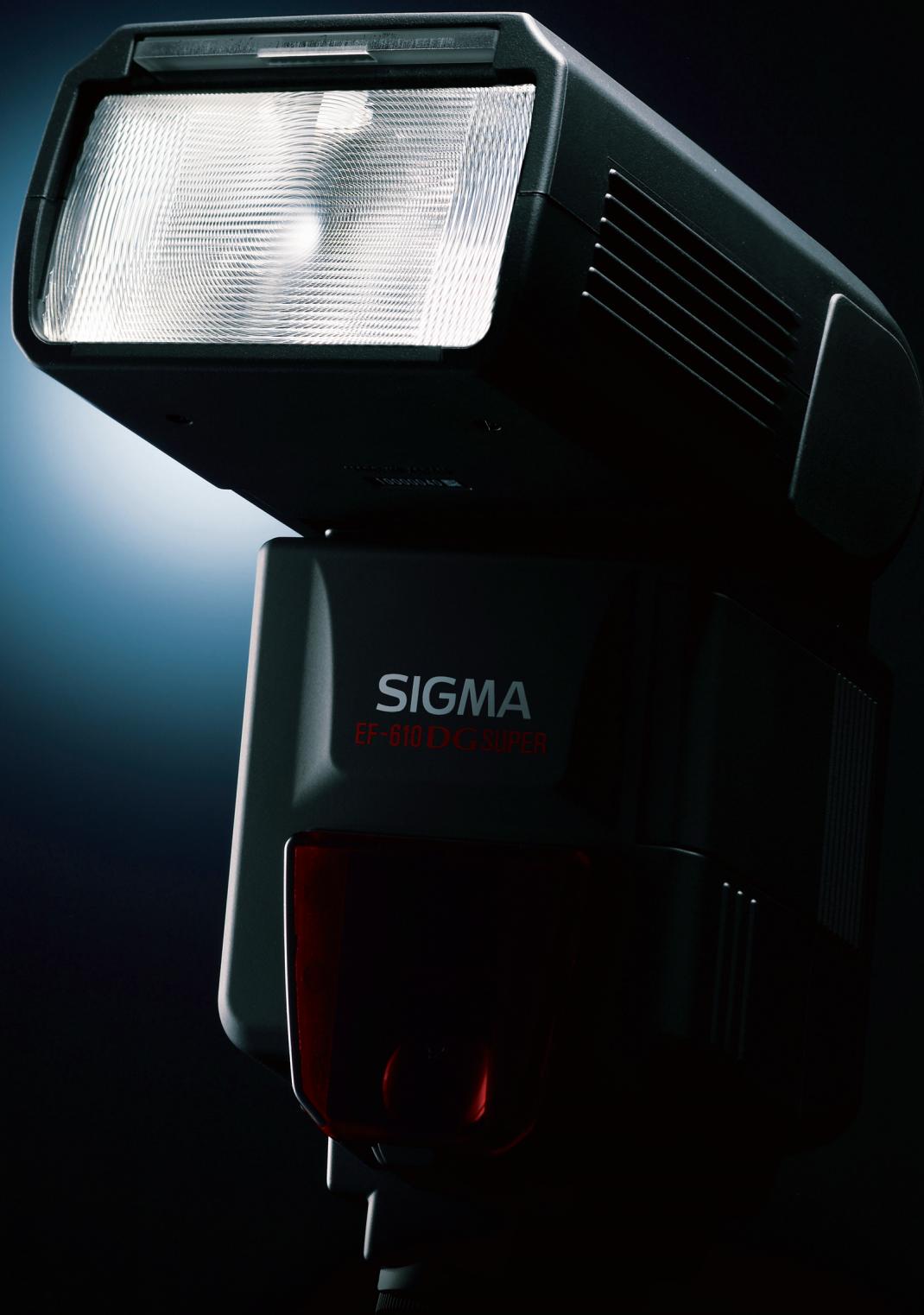

EF-610 DG SUPER

Le flash EF-610 DG SUPER est un flash de reportage qui s'adapte aux différents boîtiers reflex numériques des principaux fabricants. Puissant, il possède un Nombre Guide de 61. Ce flash dispose d'une grande diversité de fonctions comme le réglage de l'angle de couverture (tête zoom automatique), qui ajuste automatiquement l'angle d'éclairage avec la longueur focale de l'optique, le contrôle d'exposition TTL, qui régule automatiquement la quantité de lumière nécessaire, l'orientation multidirectionnelle de la tête très utile pour l'éclairage indirect, un réflecteur de lumière qui permet de créer un effet de lumière harmonieux dans les yeux du sujet en mode d'éclairage indirect, la synchronisation rapide FP, permet d'utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation classique et la synchronisation sur le deuxième rideau qui améliore le rendu des sujets en mouvement. Un mode flash à distance sans fil est également disponible pour une utilisation avec des appareils compatibles.

Fourni avec pied (SF-11) et étui

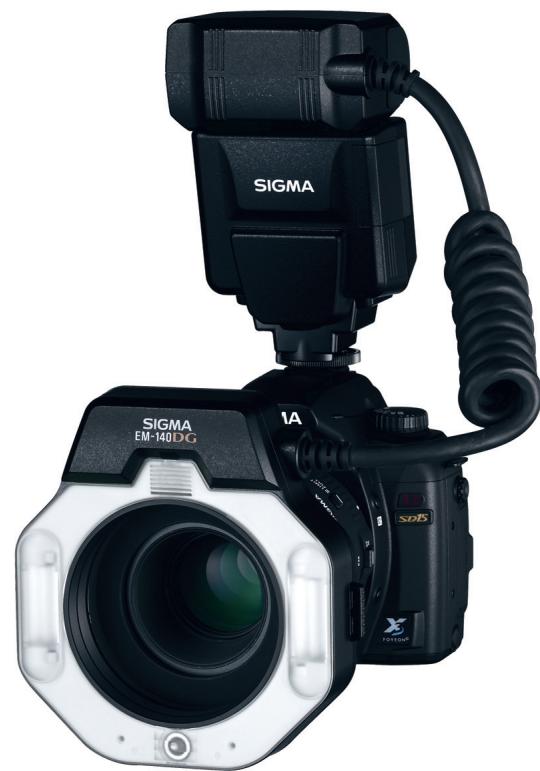

EM-140 DG

Le flash annulaire électronique MACRO EM-140 DG s'adapte sur les différents boîtiers reflex numériques des principaux fabricants. Il est idéal pour photographier sans ombre les plus fins détails d'un sujet, et convient particulièrement aux applications Médicales et scientifiques. Les deux tubes éclair peuvent être actionnés simultanément ou séparément. L'activation d'un seul tube génère une ombre qui donne un effet tridimensionnel au sujet. Ce flash dispose d'un Nombre Guide de 14 (m à 100 ISO)

ADAPTATEURS MACRO 055mm et 058mm livrés

Adaptateur annulaires MACRO

ADAPTATEUR MACRO diamètre 52mm : 00-85126-92298-6

ADAPTATEUR MACRO diamètre 55mm : 00-85126-92270-2

ADAPTATEUR MACRO diamètre 58mm : 00-85126-92269-6

ADAPTATEUR MACRO diamètre 62mm : 00-85126-92268-9

ADAPTATEUR MACRO diamètre 6mm:00-85126-92320-4 ADAPTATEUR MACRO diamètre:70-90-9736-00067-0

ADAPTATEUR MACRO diamètre 72mm : 00-85126-92267-2 ADAPTATEUR MACRO diamètre : 77mm : 00-85126-92266-5

ADAPTATEUR MACRO diamètre 77mm:00-85126-92266-5

Conçu pour fonctionner avec les tout derniers boîtiers reflex numériques

Le flash électronique MACRO EM-140 DG est pleinement compatible avec les nouveaux systèmes de contrôle d'exposition TTL des principaux fabricants. Ses automatismes soutiennent leur créativité et assurent des résultats remarquables.

Des adaptateurs macro disponibles dans de nombreux diamètres

Des adaptateurs annulaires Macro pour objectifs de diamètres Ø55mm et Ø58mm sont fournis avec le flash. Des adaptateurs de diamètres Ø52mm, Ø62mm, Ø67mm, Ø72mm et Ø77mm sont disponibles séparément. Ils permettent de fixer le flash sur une grande variété d'objectifs.

Un fonctionnement simultané ou alternatively des tubes pour une créativité à la carte

Les tubes éclair peuvent être

actionnés ensemble ou séparément, permettant une variété d'éclairages. Il est possible de photographier sans ombre les plus fins détails d'un sujet en utilisant les deux tubes ensemble. À l'inverse, l'utilisation d'un seul tube crée une ombre et permet de donner un effet tridimensionnel au sujet.

Deux tubes actifs

Un seul tube activé

Fonctionnement à distance sans cordon

Un effet tridimensionnel peut être obtenu avec l'addition à distance d'un flash EF-610 DG SUPER, EF-530 DG SUPER ou EF-500 DG SUPER. Pour créer cet effet tridimensionnel, le flash déporté pourra être situé à contre-jour, de côté ou de dessus.

Cette fonction n'est pas accessible avec tous les boîtiers. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

Fonction de correction d'exposition au flash

La fonction de correction d'exposition au flash procure une liberté créative remarquable en aidant à exprimer précisément les intentions du photographe. L'éclairage de l'objet peut être ajusté avec délicatesse et équilibré avec l'arrière-plan.

Synchronisation à grande vitesse (FP)

La synchronisation à grande vitesse permet d'utiliser une vitesse d'obturation plus rapide que la vitesse normale de synchronisation.

Fonction de flash prédictif

Le flash prédictif permet de repérer les ombres eventuelles et de vérifier l'équilibre de l'éclairage sur le sujet avant de déclencher.

Dédie aux systèmes d'exposition automatique TTL les plus récents

Le flash EF-610 DG SUPER est conçu pour être compatible avec les systèmes d'exposition automatique TTL de dernière génération des appareils reflex numériques des principaux fabricants. Sa puissance est contrôlée par le boîtier.

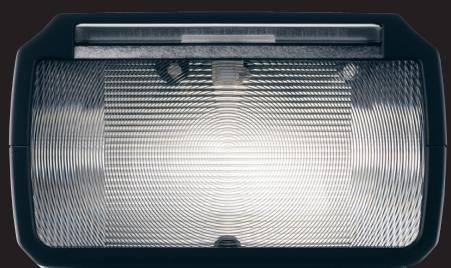

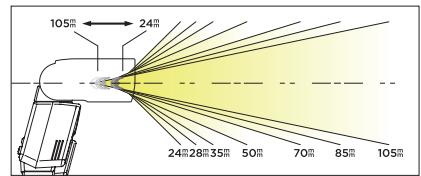

Zoom automatique : l'angle d'éclairage s'adapte à la façade de l'objectif.

Cette fonction optimise la puissance d'éclairage en l'adaptant automatiquement à la façade de l'objectif, dans une plage de 24 mm à 105 mm. L'élargisseur d'angle intégré permet une couverture de champ correspondant à la façade de 17 mm.

La fonction Zoom automatique n'est pas disponible avec les boîtiers ne possédant pas cette fonction. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

Une tête orientable pour l'éclairage indirect.

La tête du flash peut être orientée jusqu'à vers le haut, sur la gauche et sur la droite. La photographie avec un éclairage indirect, où la lumière est réfléchie sur un mur blanc, un plafond ou un réflecteur accroit les opportunités créatives. La tête de flash peut également être orientée de vers le bas, facilitant ainsi la photographie à très courte distance.

Réflecteur de lumière

Ce flash est pourvu d'un réflecteur de lumière intégré qui permet de créer un effet de lumière harmonieux dans les yeux du sujet en mode d'éclairage indirect.

Fonctionnement TTL à distance sans fil.

La fonction de flash distant sans fil TTL permet d'obtenir, sans la contrainte d'une liaison filaire, les effets

d’éclairage souhaités tout en plaçant le flash EF-610 DG SUPER à distance de l’appareil. Dans le cas où plusieurs flashes sont utilisés, l’exposition correcte est automatiquement calculée par le boîtier.

*Cette fonction est accessible avec les boîtiers compatibles. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

Flash asservi

Cette fonction, utilisable avec tous boîtiers, permet d'utiliser le flash EF-610 DG SUPER à distance, en utilisant un flash pour l'activer. La fonction Flash Esclave Désigné permet d'utiliser deux flashes EF-610 DG SUPER ou plus. Vous pouvez désigner quels flashes se déclencheront ensemble en paramétrant des canaux de communication. En mode Flash asservi normal, il est possible d'utiliser le flash intégré de l'appareil ou un autre flash maître (avec un réglage manuel de l'exposition au flash).

La fonction Flash asservi Normal ne peut pas être utilisée avec les boîtiers génération un pré-flash.

La fonction de flash prédictif permet de visualiser les effets d'ombres.

Comme un flash de studio, le flash EF-610 DG SUPER dispose d'une fonction permettant de visualiser les réflexions et les ombres créées par le flash avant la prise de vue.

*Dans la version pour boîtier Canon, cette fonction n'est accessible qu'avec les boîtiers permettant le flash d'essai.

Flash à synchronisation grande vitesse FP pour une vitesse d'obturation élevée.

En général, la vitesse de synchronisation du flash est limitée à la durée de pleine ouverture de l'obturateur, limitant ainsi l'utilisation de vitesses élevées avec le flash. La fonction de synchronisation rapide FP permet d'utiliser des vitesses supérieures à la vitesse normale de synchronisation. En prise de vue diurne, lorsque le diaphragme est

réglé sur une grande ouverture, la synchro FP permet la répartition entre la lumière naturelle et la lumière du flash, quelle que soit la vitesse retenue.

Cette fonction n'est pas accessible avec tous les boîtiers. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

La synchronisation sur le deuxième rideau, pour des effets de mouvements naturels.

Le mode de synchronisation sur le deuxième rideau, accessible avec certains boîtiers, permet de déclencher l'éclair juste avant la fermeture de l'obturateur. Contrairement à la synchronisation sur le premier rideau, ce mode fait apparaître l'écho généré par le mouvement d'un sujet derrière lui, que devant, rendant ainsi l'expression du mouvement plus naturelle.

La fonction de synchronisation sur le deuxième rideau n'est pas accessible avec tous les boîtiers. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

Synchronisation sur le deuxième rideau

Le faisceau d'assistance AF est essentiel pour la prise de vue dans l'obscurité.

L'AF peut ne pas fonctionner correctement dans l'obscurité.

Toutefois, le faisceau d'assistance AF du flash EF-610 DG ST permet de bénéficier de la mise au point AF même dans des cas où l'autofocus était en difficulté.

Avec certains boîtiers, la fonction d'assistance autofocus n'est pas disponible, veuillez consulter le tableau de compatibilité.

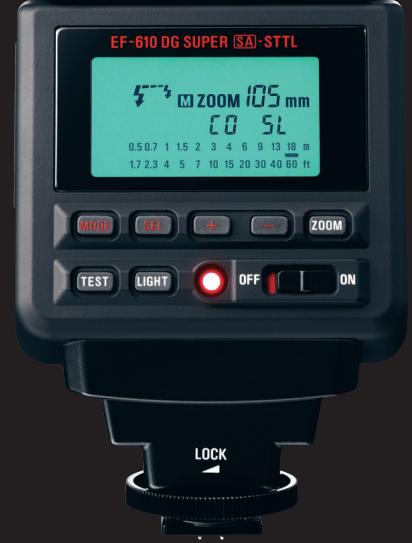

Réglage manuel de la puissance

Le niveau de puissance manuel du flash EF-610 DG SUPER peut être réglé à partir de 1/128 avec les appareils Sigma et Canon et à partir de 1/64 pour les appareils Sony, Nikon et Pentax.

La mise en veille automatique limite la consommation d'énergie.

Même si le flash est allumé, il se met automatiquement en veille en cas d'inutilisation. Il se réactive et se remet en charge par un appui à mi-course sur le déclencheur. Cette fonction permet de sauvegarder la puissance des piles.

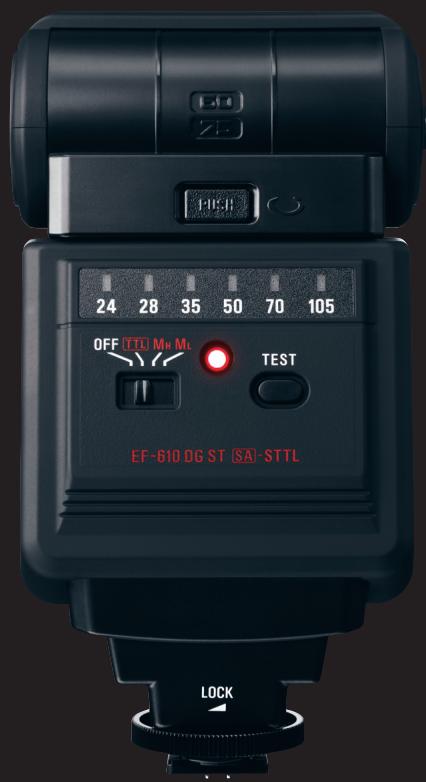

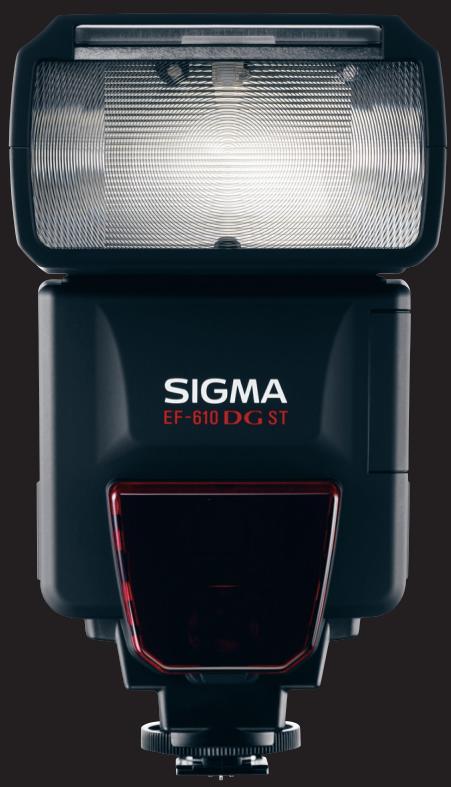

EF-610 DG ST

Le flash EF-610 DG ST s'adapte aux différents boîtiers reflex numériques des principaux fabricants. Très puissant, il possède un Nombre Guide de 61. Il permet de photographier au flash sans réglage particulier avec les boîtiers reflex numériques en bénéficiant d'un contrôle automatique TTL de l'exposition. Simple d'utilisation, il possède des fonctions évoluées telles que la fonction Zoom automatique qui optimise la puissance d'éclairage en fonction de la focale de l'objectif de 24 mm et de 105 mm, et dispose d'une tête orientable pour l'éclairage indirect.

Fourni avec pied (SF-11) et étui.

Équipe de la nouvelle fonction exposition flash automatique TTL

Le flash EF-610 DG ST est donc pour être compatible avec les systèmes d'exposition automatique TTL de dernière génération des appareils reflex numériques des principaux fabricants. Le boitier sera capable de contrôler la puissance du flash afin d'assurer une exposition correcte du sujet.

Une tête orientable pour l'éclairage indirect.

La tête du flash peut être orientée jusqu'à vers le haut, sur la gauche et sur la droite. La photographie avec un éclairage indirect, où la lumière est réfléchie sur un mur blanc, un plafond ou un reflecteur, accroit les opportunités créatives. Une orientation vers le bas permet la photographie à très courte distance.

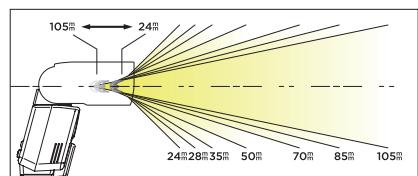

Zoom automatique: l'angle d'éclairage s'adapte à la focale de l'objectif.

Cette fonction optimise la puissance d'éclairage en l'adaptant automatiquement à la focale de l'objectif, dans une plage de 24 mm à 105 mm. L'élargisseur d'angle intégré permet une couverture de champ correspondant à la focale de 17 mm.

La fonction Zoom automatique n'est pas disponible avec les boîtiers ne possédant pas la fonction. Pour plus d'informations, veuillez consulter le tableau de compatibilité.

Réflecteur de lumière

Ce flash est pourvu d'un réflecteur de lumière intégré qui permet de créer un effet de lumière harmonieux dans les yeux du sujet en mode d'éclairage indirect.

Le faisceau d'assistance AF est essentiel pour la prise de vue dans l'obscurité.

L'AF peut ne pas fonctionner correctement dans l'obscurité. Toutefois, le faisceau d'assistance AF du flash EF-610 DG ST permet de bénéficier de la mise au point AF même dans des cas où l'autofocus était en difficulté.

Avec certains boîtiers, la fonction d'assistance autofocus n'est pas disponible, veuillez consulter le tableau de compatibilité.

Réglage manuel de la puissance

En mode Flash Manuel, vous pouvez régler la puissance du flash EF-610 DG ST sur deux niveaux : puissance totale et 1/16 de la puissance totale.

La mise en veille automatique limite la consommation d'énergie.

Même si le flash est allumé, il se met automatiquement en veille en cas d'inutilisation. Il se réactive et se remet en charge par un appui à mi-course sur le déclencheur. Cette fonction permet de sauvegarder la puissance des piles.
