Type de produit	Automatisme de portail (contrôleur de motorisation)
Marque	CAME
Modèle	TRIMMERS
Réglage du temps de maintien ouvert	Permet de définir la durée avant fermeture automatique (si fonction activée)
Réglage du retard moteur M2 (TR2M)	Évite le chevauchement des vantaux en fermeture ; distance idéale de 50 cm entre le 1er et le 2e vantail fermé
Réglage de l'ouverture partielle	Largeur d'ouverture partielle active après le 1er cycle complet
Réglage du temps de fonctionnement des moteurs (TL)	Durée de fonctionnement ; un réglage trop court provoque une fermeture/ouverture incomplète, trop long entraîne une surchauffe
Réglage de la sensibilité aux obstacles	Détecte les obstacles en phases de ralentissement (slow) et vitesse (run)
Réglage de la vitesse des moteurs	Vitesse en phase normale
Réglage de la vitesse de ralentissement	Vitesse réduite en fin de course
Procédure de réglage du TL	Régler le trimmer selon les photos, puis affiner pour que le clignotant fonctionne 3 à 5 secondes après fermeture complète
Sécurité	Détection d'obstacles par capteur de sensibilité ; protection contre surchauffe via réglage TL
Entretien et nettoyage	Vérifier périodiquement les réglages ; nettoyer avec un chiffon sec
Informations générales	Notice d'utilisation de 1 page au format PDF, téléchargeable gratuitement en français

FOIRE AUX QUESTIONS - TRIMMERS CAME

Comment régler le temps de maintien ouvert du portail ?

Utilisez le potentiomètre temps de maintien ouvert (souvent noté 'TR2M' ou 'delay 2M') pour définir la durée avant fermeture automatique. Tournez-le dans le sens horaire pour augmenter le temps.

Comment régler le retard du moteur M2 pour éviter le chevauchement des vantaux ?

Ajustez le réglage TR2M afin que la distance entre le premier et le second vantail en position fermée soit d'environ 50 cm.

Comment configurer l'ouverture partielle ?

Réglez le potentiomètre d'ouverture partielle. Cette fonction n'est active qu'après un premier cycle complet d'ouverture et fermeture.

Comment régler le temps de fonctionnement des moteurs (TL) ?

Tournez le trimmer TL de manière à ce que le clignotant fonctionne 3 à 5 secondes après la fermeture complète des vantaux. Un réglage trop court entraîne une fermeture incomplète, trop long une surchauffe.

Que faire si le portail ne s'ouvre ou ne se ferme pas complètement ?

Vérifiez le réglage du TL (temps de fonctionnement) : il est probablement trop court. Augmentez-le progressivement jusqu'à ce que le portail atteigne ses fins de course.

Comment régler la sensibilité aux obstacles ?

Utilisez le potentiomètre de sensibilité. Sur certaines cartes, réglez séparément la sensibilité en phase de ralentissement (slow) et en phase de vitesse (run).

Comment régler la vitesse des moteurs ?

Ajustez le potentiomètre de vitesse des moteurs pour la phase normale. Un second réglage permet de définir la vitesse de ralentissement en fin de course.

Pourquoi le moteur chauffe-t-il ?

Cela est souvent dû à un réglage TL trop long. Le moteur continue de fonctionner alors que le portail est déjà fermé. Réduisez le TL pour que le clignotant s'arrête 3 à 5 secondes après fermeture.

Où trouver la notice complète du TRIMMERS CAME ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit.

Comment effectuer la procédure de réglage du TL ?

1. Réglez le trimmer TL comme indiqué sur les photos de la notice. 2. Affinez le réglage pour que le clignotant fonctionne 3 à 5 secondes supplémentaires après que les vantaux soient complètement fermés (pour battant uniquement).

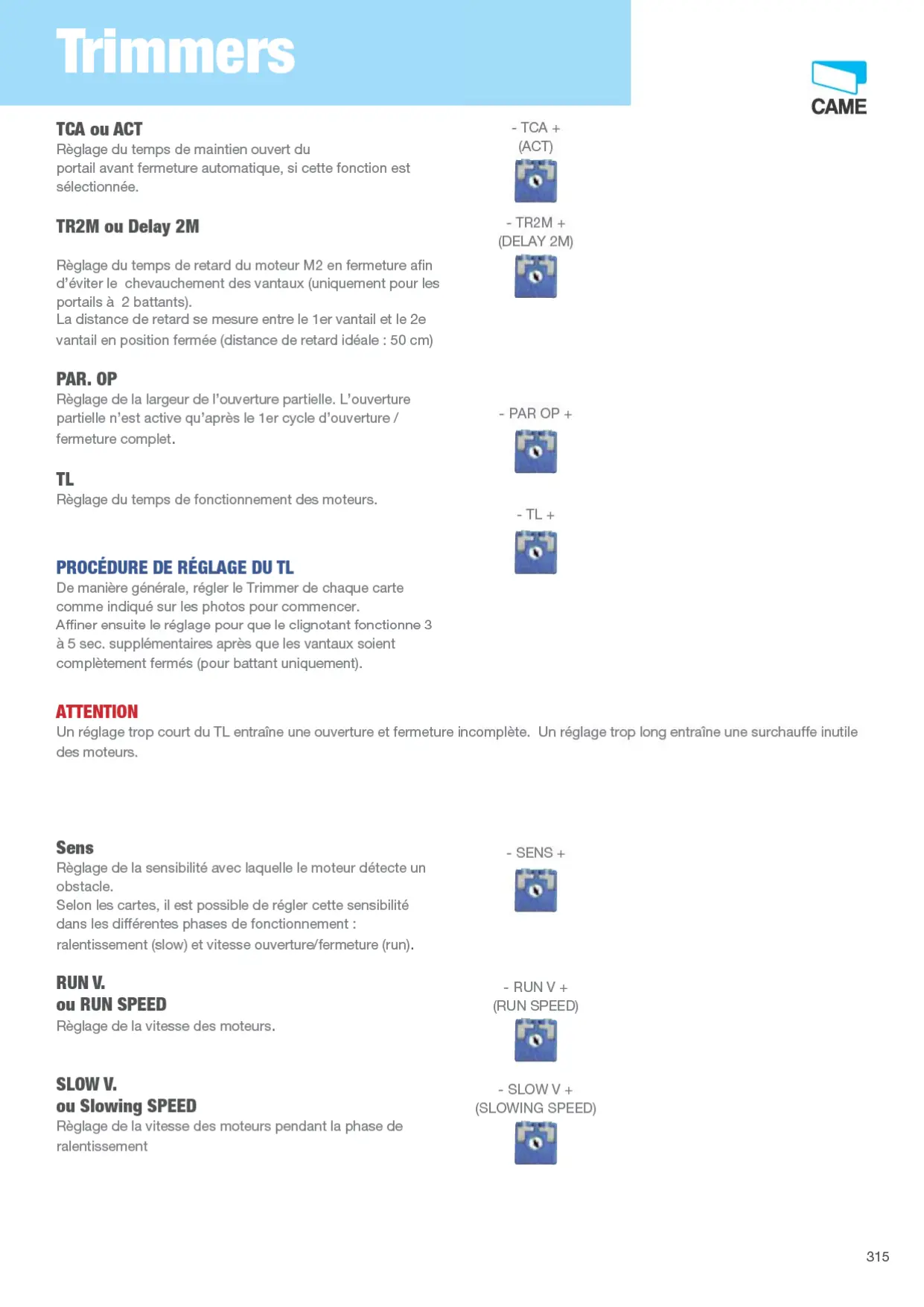

MODE D'EMPLOI TRIMMERS CAME

Réglage du temps de maintien ouvert du portail avant fermeture automatique, si cette fonction est sélectionnée.

TR2M ou delay 2M

Réglage du temps de retard du moteur M2 en fermeture afin d'éviter le chevauchement des vantaux (uniquement pour les portails à 2 battants).

La distance de retard se mesure entre le 1er vantail et le 2e vantail en position fermée (distance de retard idéale : 50 cm)

Réglage de la largeur de l'ouverture partielle. L'ouverture partielle n'est active qu'après le 1er cycle d'ouverture/fermeture complet.

Réglage du temps de fonctionnement des moteurs.

Procedure de réglage du TL

De manière générale, régler le Trimmer de chaque photo comme indiqué sur les photos pour commencer.

Affiner ensuite le réglage pour que le clignotant fonctionne 3

à 5 sec. supplémentaires après que les vantaux soient complètement fermés (pour battant uniquement).

Attention

Un réglage trop court du TL entraîne une ouverture et fermeture incomplète. Un réglage trop long entraîne une surchauffe inutile des moteurs.

Sens

Réglage de la sensibilité avec laquelle le moteur détecte un obstacle.

Selon les cartes, il est possible de régler cette sensibilité dans les différentes phases de fonctionnement :

ralentissement (slow) et vitesse ouverture/fermeture (run).

Réglage de la vitesse des moteurs.

Réglage de la vitesse des moteurs pendant la phase de ralentissement
