TA40 - Automatisme de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne pour automatisme de portail
Marque	CAME
Modèle	TA40
Fréquences disponibles	26.995, 30.900, 40.685, 433.92 MHz
Composants fournis	Tige d'antenne, boîtier supérieur et inférieur, circuit, étrier de fixation, vis
Matériau du boîtier	Plastique ABS
Longueur de la tige	Environ 200 mm
Dimension du boîtier	80 x 40 x 25 mm (estimé)
Poids total	120 g (estimé)
Alimentation	Passive, alimentée par le câble coaxial RG58
Type de câble coaxial	RG58
Fonction principale	Transmission/réception des signaux radio pour automatisme de portail
Installation	Fixation murale via étrier, raccordement au circuit de l'automatisme
Entretien	Nettoyage avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Installation par un professionnel qualifié recommandée
Compatibilité	Automatismes CAME et autres marques utilisant les mêmes fréquences
Garantie	2 ans (selon conditions du vendeur)
Notice d'utilisation	Téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - TA40 CAME

Quelles fréquences l'antenne CAME TA40 supporte-t-elle ?

L'antenne supporte plusieurs fréquences : 26.995, 30.900, 40.685 et 433.92 MHz. La fréquence exacte est indiquée sur l'emballage du produit.

Comment installer l'antenne TA40 sur mon portail ?

Fixez la partie inférieure du boîtier à l'étrier de fixation avec les vis fournies. Branchez le câble coaxial RG58 sur la borne du circuit. Introduisez le circuit dans le boîtier inférieur, emboîtez les deux boîtiers et vissez la tige d'antenne.

Quel type de câble coaxial est nécessaire ?

Le câble coaxial recommandé est le RG58. Il doit être branché sur la borne prévue sur le circuit de l'antenne.

Puis-je utiliser l'antenne TA40 avec un automatisme d'une autre marque ?

Oui, si l'automatisme utilise l'une des fréquences supportées (26.995, 30.900, 40.685 ou 433.92 MHz) et que la connexion coaxiale est compatible, l'antenne peut être utilisée.

L'antenne nécessite-t-elle une alimentation électrique ?

L'antenne est passive et ne nécessite pas d'alimentation propre. Elle est alimentée via le câble coaxial RG58 connecté au récepteur de l'automatisme.

Comment entretenir l'antenne TA40 ?

Nettoyez le boîtier et la tige avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants. Vérifiez régulièrement les connexions et l'état du câble coaxial.

Est-il possible de remplacer la tige d'antenne ?

Oui, la tige est vissée et peut être remplacée si elle est endommagée. Contactez votre revendeur CAME pour obtenir une pièce de rechange.

L'antenne est-elle résistante aux intempéries ?

Le boîtier en plastique ABS offre une bonne résistance aux intempéries. Cependant, pour une durabilité optimale, il est conseillé de l'installer dans un endroit abrité.

Que faire si la portée de l'antenne est insuffisante ?

Vérifiez que l'antenne est correctement installée et que le câble coaxial n'est pas endommagé. Essayez de la placer plus haut ou dans une zone dégagée. Si le problème persiste, consultez un installateur professionnel.

Où puis-je télécharger la notice complète du CAME TA40 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Recherchez 'CAME TA40' dans la barre de recherche et téléchargez le document.

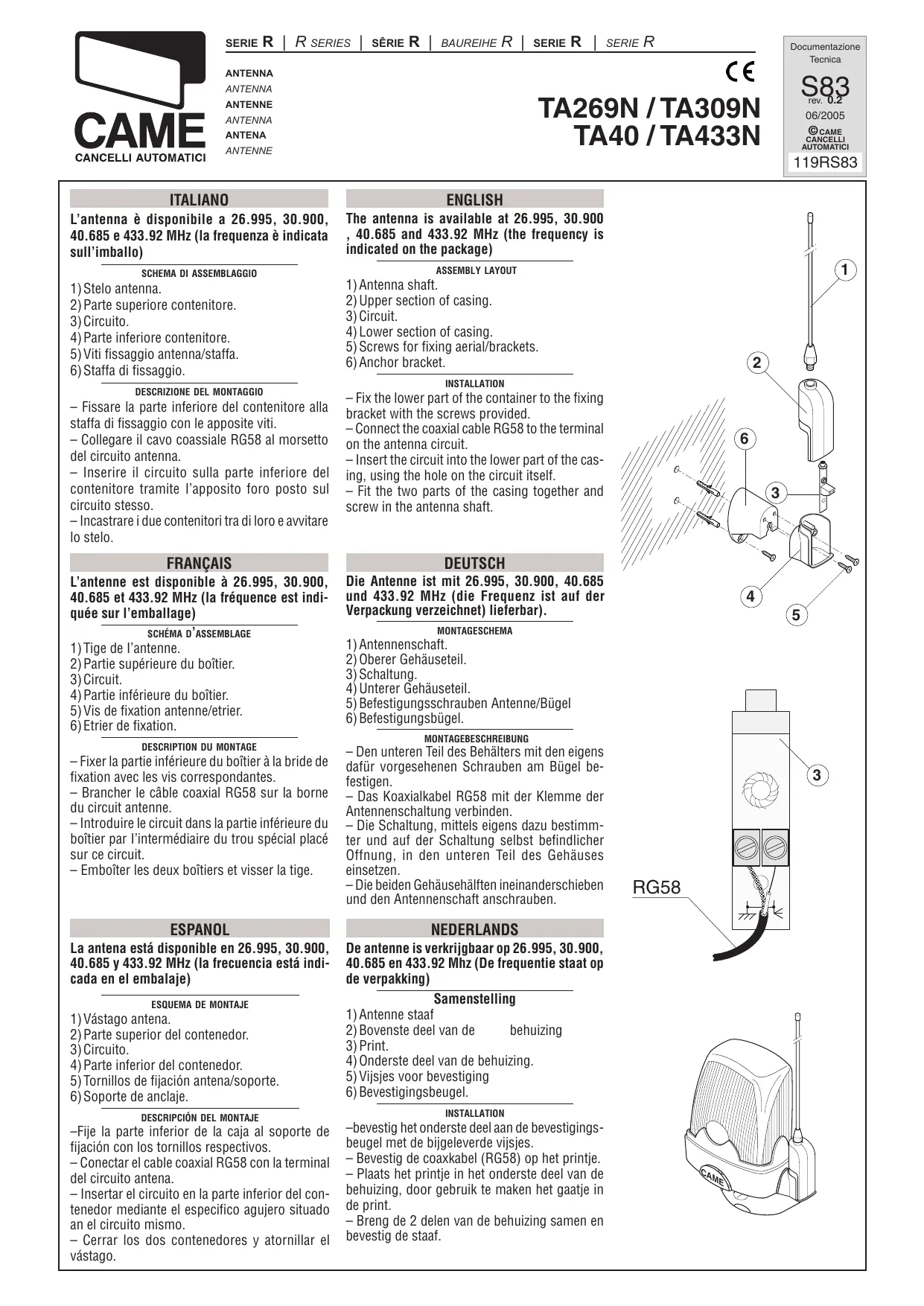

MODE D'EMPLOI TA40 CAME

L'antenne est disponible à 26.995, 30.900, 40.685 et 433.92 MHz (la fréquence est indiquée sur l'emballage)

SCHEMA D'assemblage

1) Tige de l'antenne. 2) Partie supérieure du boîtier. 3) Circuit. 4) Partie inférieure du boîtier. 5) Vis de fixation antenne/étrier. 6) Étrier de fixation.

Description du montage

-Fixer la partie inférieure du boîtier à la bride de fixation avec les vis correspondantes. - Brancher le cable coaxial RG58 sur la borne du circuit antennae. - Introduire le circuit dans la partie inférieure du boîtier par l'intermédiaire du trou spécial placé sur ce circuit. - Emboîter les deux boîtiers et visser la tige.
