T132 - Automatisme de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail battant
Marque	CAME
Modèle	T132
Alimentation	230 V AC, 50/60 Hz
Puissance moteur	24 V DC, 200 W
Consommation en veille	10 W
Dimensions (unité centrale)	250 x 200 x 120 mm
Poids	5 kg
Type de portail compatible	Battant, vantaux jusqu'à 2,5 m de long
Fonctions principales	Ouverture, fermeture, arrêt d'urgence, détection d'obstacle
Sécurité intégrée	Détection d'obstacle électronique, compatible photocellules et boucle inductive
Codage des émetteurs	2/4 canaux (code 20 bits + canal 4 bits) ou 8 canaux (code 20 bits)
Nombre max d'émetteurs	100 (estimation)
Température de fonctionnement	-20°C à +55°C
Indice de protection	IP44
Entretien recommandé	Lubrification annuelle des articulations, vérification des sécurités
Pièces détachées disponibles	Émetteurs, récepteurs, cartes électroniques, moteurs, bras
Réparabilité	Pièces disponibles, intervention par technicien agréé CAME

FOIRE AUX QUESTIONS - T132 CAME

Comment coder un émetteur 2/4 canaux sur le T132 ?

Branchez le pontet sur la bande de l'émetteur (pos. A). Appuyez sur la touche à coder. Enfoncez successivement P1 (ON) puis P2 (OFF) pour mémoriser le code 20 bits et le canal 4 bits. Retirez le pontet (pos. B). Répétez pour chaque touche.

Comment coder un émetteur 8 canaux sur le T132 ?

Pour la première série de touches (P1 à P4), suivez la même procédure que pour le 4 canaux, sans utiliser les canaux 13 à 16. Pour la seconde série (P5 à P8), déplacez le sélecteur gauche en position figure B ; les codes sont automatiquement attribués.

Que faire si l'émetteur ne fonctionne plus ?

Vérifiez la pile de l'émetteur. Si le problème persiste, re-codez l'émetteur en suivant la procédure. Assurez-vous que le récepteur est bien alimenté et que le pontet a été retiré après codage.

Comment installer les photocellules de sécurité ?

Les photocellules se raccordent aux bornes prévues sur la carte électronique (repérées PHOTO). Respectez la polarité. Une fois installées, elles coupent le mouvement en cas d'obstacle.

Le portail s'arrête en cours de mouvement, que faire ?

Cela peut être dû à une détection d'obstacle. Vérifiez qu'aucun obstacle ne gêne la fermeture. Contrôlez le réglage de la force du moteur. Si le problème persiste, contactez un technicien.

Quelle est la puissance électrique nécessaire pour le T132 ?

L'automatisme fonctionne sur une alimentation 230 V AC, 50/60 Hz. Un disjoncteur différentiel de 30 mA est recommandé pour la sécurité.

Peut-on utiliser le T132 avec un portail coulissant ?

Non, le T132 est conçu pour les portails battants (vantaux). Pour un portail coulissant, CAME propose d'autres modèles comme le ZLX.

Comment entretenir l'automatisme T132 ?

Lubrifiez les articulations des bras et vérifiez le bon fonctionnement des sécurités une fois par an. Nettoyez le boîtier avec un chiffon humide. Ne pas utiliser de produits agressifs.

Où trouver les pièces détachées pour le T132 ?

Les pièces détachées sont disponibles chez les revendeurs agréés CAME ou sur le site officiel. Munissez-vous de la référence du modèle.

Le T132 est-il compatible avec les systèmes domotiques ?

Oui, il peut être connecté à une centrale domotique via des contacts secs (entrée ouverture/fermeture) ou via un module radio supplémentaire.

MODE D'EMPLOI T132 CAME

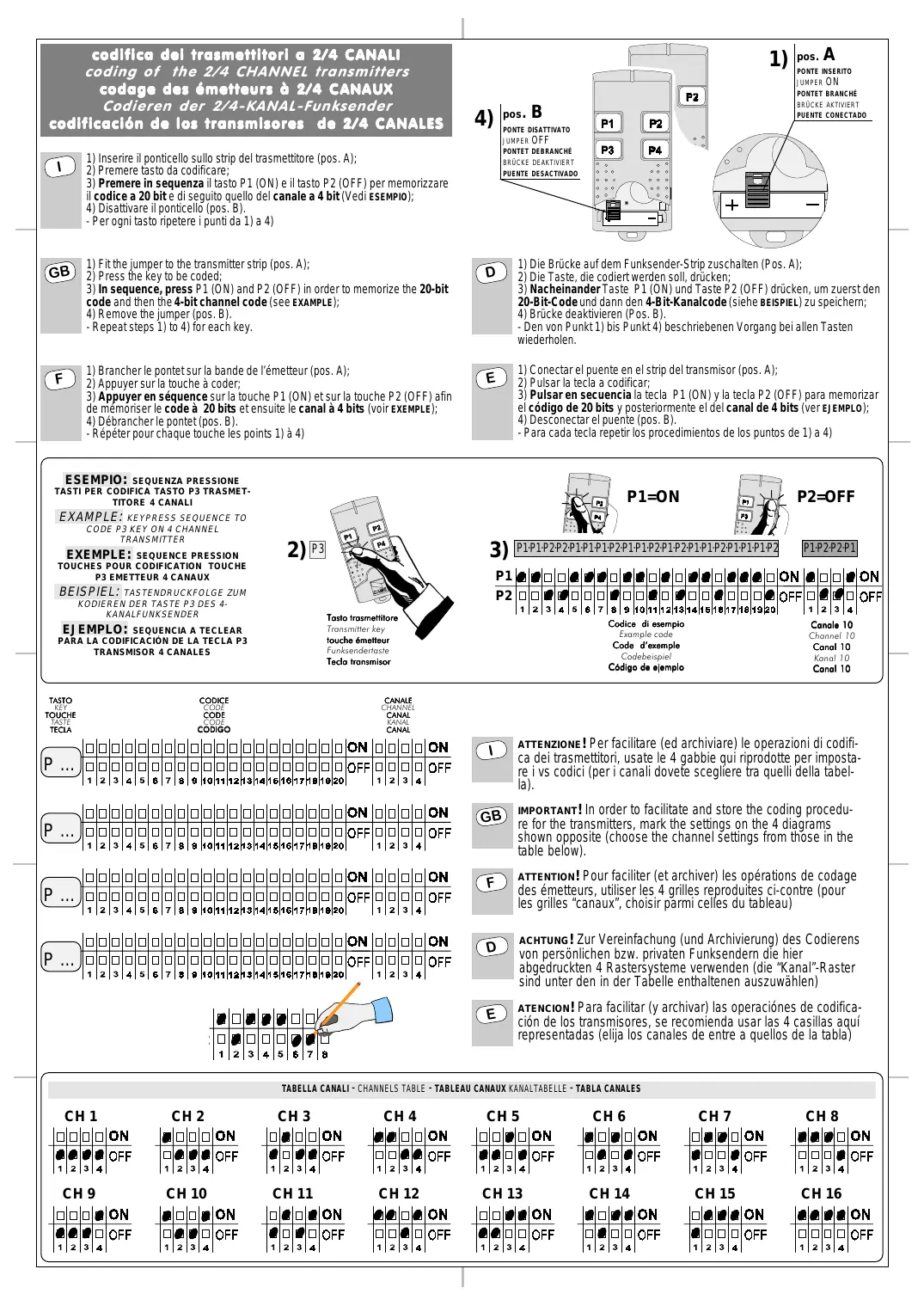

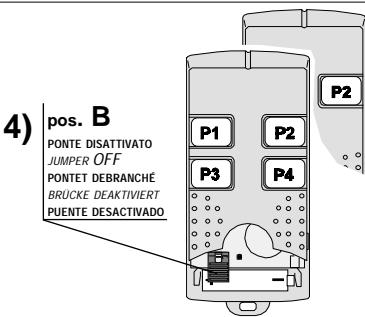

1) Brancher le pontet sur la bande de l'émetteur (pos. A); 2) Appuyer sur la touche à coder; 3) Appuyer en sequence sur la touche P1 (ON) et sur la touche P2 (OFF) afin de mémoriser le code à 20 bits et ensuite le canal à 4 bits (voir EXEMPLE). 4) Débrancher le pontet (pos. B) -Répéter pour chaque touche les points 1) à 4)

pos. A

PONTESINSERITO JUMPER ON

PONTET BRANCHÉ

PUENTE CONECTADO

ATTENTION! Pour faciliter (et archiver) les opérations de codage des émetteurs, utiliser les 4 grilles réalisées ci-contre (pour les grilles "caux", désirer marquer celles du tableau)

Codage des émetteurs à 8 CANAUX

PREMIÈRE SÉRIE DE TOUCHES (P1/2/3/4) - Suivre exactement les mêmes procédures que pour le 4- canaux (ATTENTION! NE PAS UTILISER LES CANAUX 13,14,15 ET 16) en veillant à ce que le sélecteur situé sur le côte gauche soit positionné comme illustré dans la figure A.

SECONDE SERIE DE TOUCHES (P5/6/7/8) - Elles sont déjà codifiées automatiquement (voir exemple et tab. C); pour les activer, déplacer le sélection dans la position illustrée en figure B.

Si la touche P1 a été associée à la combinaison entre le code X et le canal 2, la touche P5 sera automatiquement associée à la combinaison entre le code X et le canal 16.
