MP8030 - Automatisme de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tapis sensible pour porte automatique
Marque	CAME
Modèle	MP8030 (version 800 x 300 mm)
Dimensions	800 x 300 mm (version MP8060 : 800 x 600 mm)
Pression de contact	10-20 Kg/dm²
Pression de rupture	200 Kg/dm²
Contact électrique	0,5 A de 10 à 40 V AC/DC
Épaisseur sur les sols	3 mm environ
Épaisseur angle sortie câbles	6 mm environ
Conducteurs de raccordement	0,5 mm x 1,5 mm
Rugosité maximale admise pour le plan d'appui	1 mm
Connexions	Contact normalement ouvert (N.O.) sur deux câbles
Alimentation	Via l'armoire de commande (10-40 V AC/DC)
Utilisation	À installer au sol sous un tapis
Fonctions principales	Détection de présence, commande d'ouverture de porte
Entretien et nettoyage	Éviter contact avec eau et poussières ; ne pas poser d'objets à arêtes vives
Sécurité	Pression de rupture élevée (200 Kg/dm²) ; contact électrique sécurisé
Informations générales	Dispositif de commande pour portes automatiques ; versions MP8030 et MP8060

FOIRE AUX QUESTIONS - MP8030 CAME

Comment installer le tapis sensible CAME MP8030 ?

Installez le tapis au sol sous un tapis quelconque. Reliez les deux câbles de sortie (contact N.O.) aux bornes 2-R1 ou 2-R2 de l'armoire de commande. Pour plusieurs tapis, connectez-les en parallèle.

Quelles sont les dimensions du MP8030 ?

Le modèle MP8030 mesure 800 x 300 mm. Il existe aussi une version MP8060 de 800 x 600 mm.

Quelle est la pression maximale supportée par le tapis ?

La pression de rupture est de 200 Kg/dm², garantissant une grande robustesse.

Puis-je utiliser plusieurs tapis ensemble ?

Oui, plusieurs tapis sensibles peuvent être connectés en parallèle sur les mêmes bornes de l'armoire de commande.

Comment raccorder le tapis à l'armoire de commande ?

Les deux câbles de raccordement du tapis (contact normalement ouvert) doivent être reliés aux bornes 2-R1 ou 2-R2 de l'armoire.

Quel type de contact électrique fournit le tapis ?

Le tapis fournit un contact normalement ouvert (N.O.) capable de supporter 0,5 A de 10 à 40 V en courant alternatif ou continu.

Quelles précautions d'entretien faut-il prendre ?

Évitez tout contact du tapis avec l'eau ou les poussières. Ne posez pas d'objets à arêtes vives sur le tapis pour garantir sa longévité.

Le tapis est-il compatible avec tous les portails ?

Le tapis est conçu pour être utilisé avec des portes automatiques équipées d'une armoire de commande compatible avec un contact N.O. (10-40 V AC/DC). Vérifiez la compatibilité de votre système.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions électriques et l'état du tapis (absence d'eau ou de dommages). Consultez la notice complète ou contactez le support technique CAME.

Où télécharger la notice complète du MP8030 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en recherchant le modèle CAME MP8030.

MODE D'EMPLOI MP8030 CAME

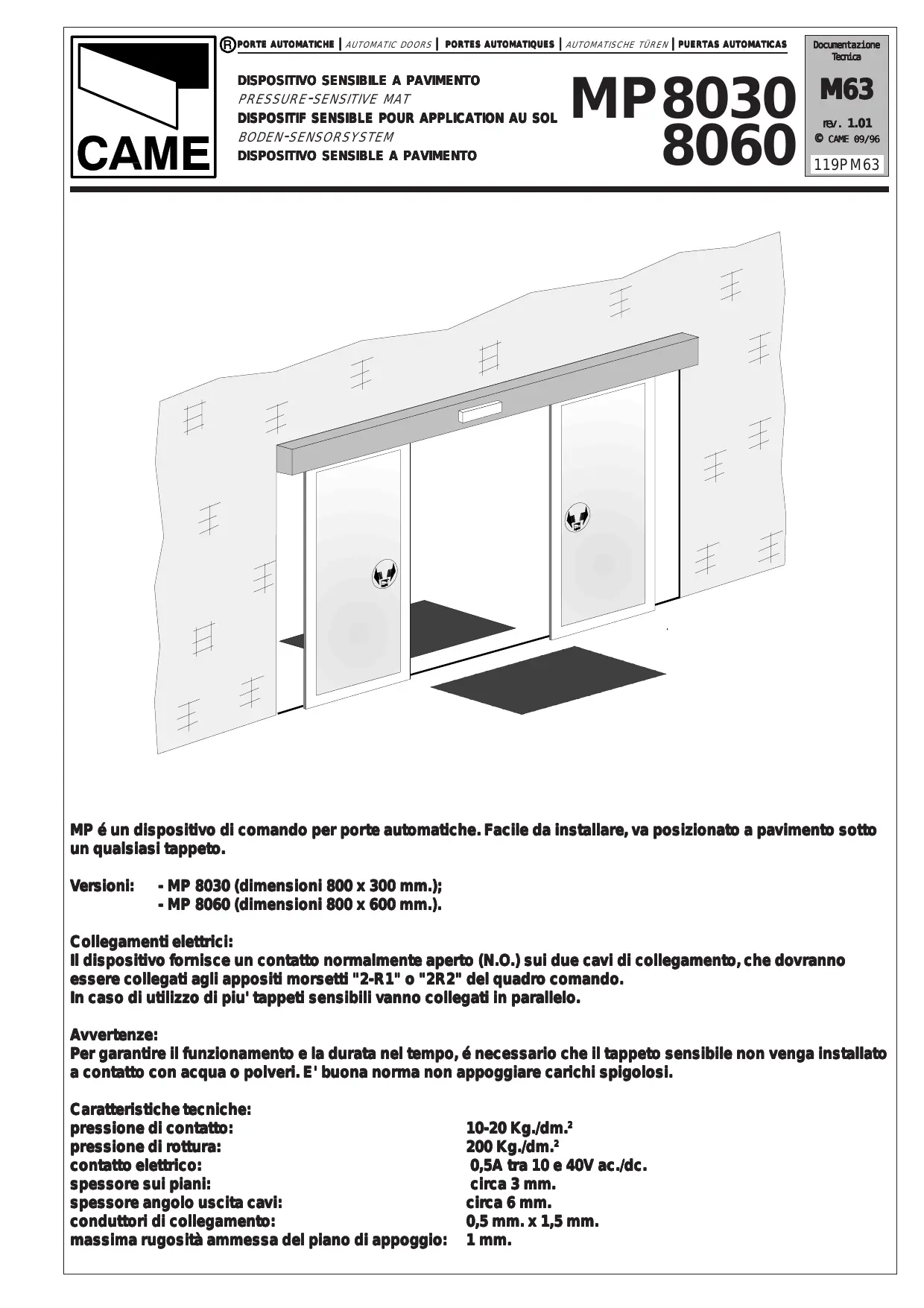

MP est un dispositif de commande pour portes automatiques. Facile à installer, ce dispositif doit être positionné au sol sous un tapis quelconque.

Versions: MP8030: dimensions 800 x 300 mm. MP8060: dimensions 800 x 600 mm.

Connexions électriques: Le dispositif fournit un contact normalement ouvert (N.O.) sur les deux câbles de raccordement. Ceux-ci devront être reliés aux bornes "2-R1" ou "2-R2" prévues sur l'armoire de commande.

Si on utilise plusieurs tapis sensibles, ceux-ci devront être connectés en parallèle.

Attention:

Pour garantir un bon fonctionnement et une longue durée du dispositif, il est nécessaire que le tapis sensible soit installée de façon à ce qu'il ne soit pas en contact avec de l'eau ou des poussières. Il est de règle de ne pas poser sur le tapis des objects qui présentent des arêtes vives.

Caractéristiques techniques:

• pression de contact: 10-20 Kg./dm.²
• pression de rupture: 200 Kg./dm.²
• contact électrique: 0,5A de 10 à 40V a. c./d. c. -épaisseur sur les sols: 3 mm. environ
• épaisseur angle sortie câbles: 6 mm. environ
• conducteurs de raccordement:0,5mm. x1,5 mm.
• rugosité maximale admise pour le plan d'appui: 1 mm dimensions.
