M8060 - Automatisme de portail CAME - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tapis sensible de commande
Application	Pour porte automatique
Installation	Positionné au sol sous le tapis
Dimensions disponibles	Environ 800 x 300 mm ou 800 x 600 mm
Pression de contact	10-20 Kg/dm²
Pression de rupture	200 Kg/dm²
Contact électrique	0,5A de 10 à 40V AC/DC
Épaisseur du tapis	Environ 3 mm
Épaisseur de la sortie des câbles	Environ 6 mm
Dimensions des conducteurs de câblage	0,5 mm x 1,5 mm
Rugosité maximale du sol	1 mm
Type de contact électrique	Contact normalement ouvert (N.O.)
Nombre de contacts	Deux câbles de connexion
Entretien	Ne pas exposer à l'eau ou à la poussière, éviter charges pointues
Durabilité	Assurée par un bon entretien et installation correcte

FOIRE AUX QUESTIONS - M8060 CAME

Comment réinitialiser le CAME M8060 ?

Pour réinitialiser le CAME M8060, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-la tout en maintenant le bouton de réinitialisation enfoncé jusqu'à ce que le voyant s'éteigne.

Que faire si le CAME M8060 ne répond pas aux commandes ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le fusible n'est pas grillé et que l'appareil est correctement branché. Si le problème persiste, effectuez une réinitialisation comme indiqué précédemment.

Comment régler la force d'ouverture du CAME M8060 ?

La force d'ouverture peut être ajustée via le menu de configuration sur l'appareil. Consultez le manuel d'utilisateur pour des instructions détaillées sur l'accès au menu et les réglages spécifiques.

Le CAME M8060 fait un bruit inhabituel, que faire ?

Un bruit inhabituel peut être le signe d'un problème mécanique. Vérifiez si des objets obstruent le mécanisme. Si le bruit persiste, il est conseillé de contacter un professionnel pour un diagnostic.

Comment vérifier si les capteurs de sécurité fonctionnent correctement ?

Testez les capteurs en passant un objet devant eux pendant que le CAME M8060 est en mode opérationnel. L'appareil doit s'arrêter immédiatement si les capteurs détectent un obstacle.

Le CAME M8060 ne s'ouvre pas complètement, que faire ?

Vérifiez les butées mécaniques et assurez-vous qu'elles ne sont pas mal réglées. Il se peut aussi que le système ait besoin d'un réglage de fin de course. Consultez le manuel pour les instructions spécifiques.

Comment remplacer la télécommande du CAME M8060 ?

Pour remplacer une télécommande, suivez les instructions de programmation fournies dans le manuel d'utilisateur. Cela implique généralement d'accéder au mode de programmation de l'appareil et d'associer la nouvelle télécommande.

La lumière clignote sur le CAME M8060, que signifie cela ?

Un clignotement de la lumière peut indiquer un problème d'alimentation ou un dysfonctionnement. Consultez le manuel pour le code de clignotement spécifique et les solutions proposées.

Où trouver le manuel d'utilisateur du CAME M8060 ?

Le manuel d'utilisateur peut être téléchargé sur le site officiel de CAME dans la section 'Support' ou 'Téléchargements'.

Comment savoir si le CAME M8060 est compatible avec mes accessoires ?

Vérifiez les spécifications des accessoires sur le site de CAME ou dans le manuel d'utilisateur pour confirmer la compatibilité avec le modèle M8060.

MODE D'EMPLOI M8060 CAME

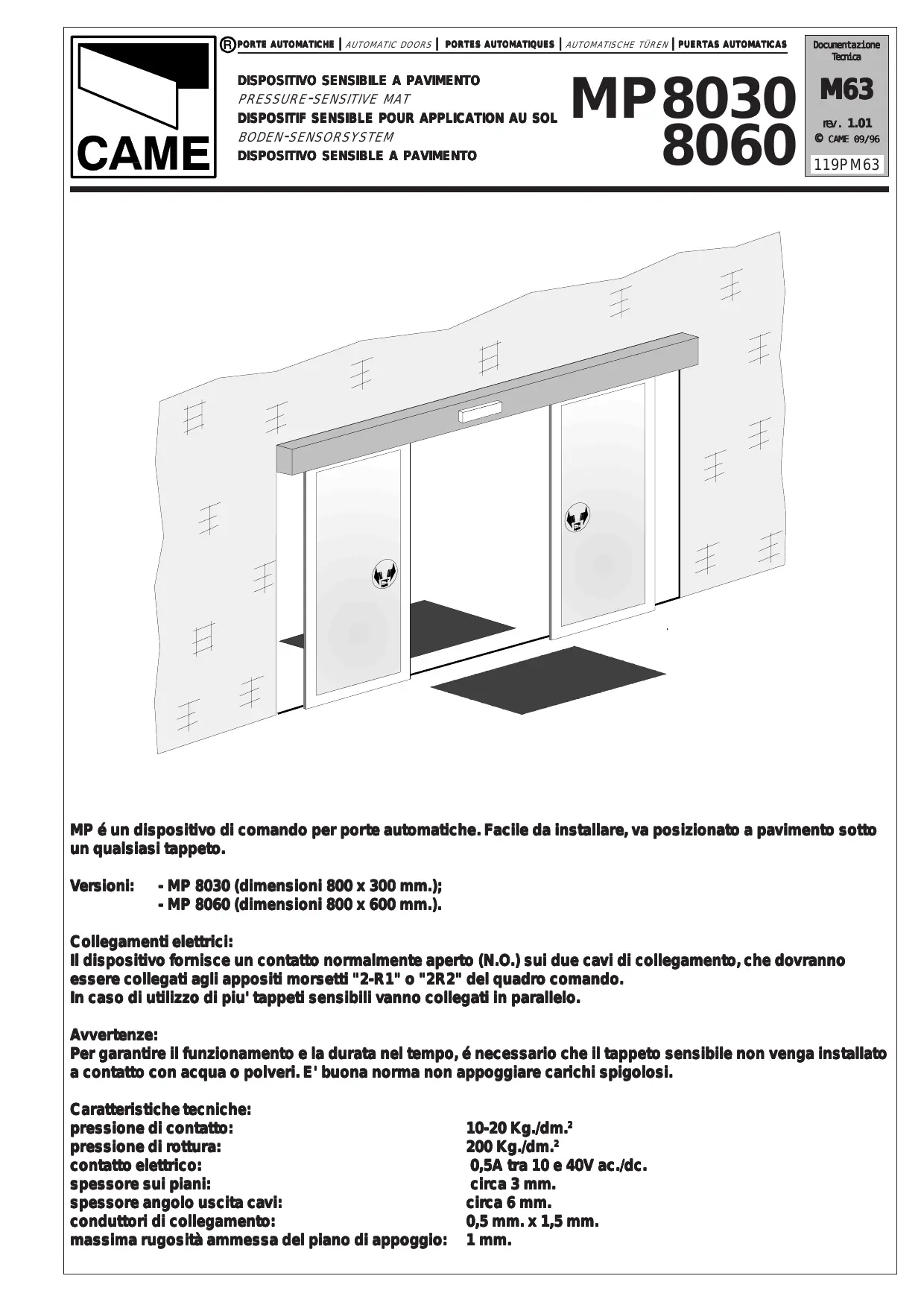

MP est un dispositif de commande pour portes automatiques. Facile à installer, ce dispositif doit être positionné au sol sous un tapis quelconque.

Versions: MP8030: dimensions 800 x 300 mm. MP8060: dimensions 800 x 600 mm.

Connexions électriques: Le dispositif fournit un contact normalement ouvert (N.O.) sur les deux câbles de raccordement. Ceux-ci devront être reliés aux bornes "2-R1" ou "2-R2" prévues sur l'armoire de commande.

Si on utilise plusieurs tapis sensibles, ceux-ci devront être connectés en parallèle.

Attention:

Pour garantir un bon fonctionnement et une longue durée du dispositif, il est nécessaire que le tapis sensible soit installée de façon à ce qu'il ne soit pas en contact avec de l'eau ou des poussières. Il est de règle de ne pas poser sur le tapis des objects qui présentent des arêtes vives.

Caractéristiques techniques:

• pression de contact: 10-20 Kg./dm.²
• pression de rupture: 200 Kg./dm.²
• contact électrique: 0,5A de 10 à 40V a. c./d. c. -épaisseur sur les sols: 3 mm. environ
• épaisseur angle sortie câbles: 6 mm. environ
• conducteurs de raccordement:0,5mm. x1,5 mm.
• rugosité maximale admise pour le plan d'appui: 1 mm dimensions.
