G0603 - Accessoire pour portail automatique CAME - Notice d'utilisation et mode d'emploi gratuit

Marque	CAME
Modèle	G0603
Catégorie	Accessoire pour portail automatique
Type de produit	Joint de protection anti-chocs pour tiges de barrière
Longueur	13 mètres
Matière	Caoutchouc (gomme)
Compatibilité	Barrières CAME G0401 et G0601
Fonctions principales	Absorption des chocs, protection contre les impacts, réduction du bruit
Installation	Insérer la gomme dans les logements prévus sur la tige, couper à la longueur souhaitée, évaser les gorges avant insertion. Fixer les bouchons de tête et terminaux avec les vis fournies.
Contenu de l'emballage	1 joint de protection G0603, 1 bouchon de tête (A), 2 bouchons terminaux (B), vis de fixation
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les solvants ou produits abrasifs.
Sécurité	Protection anti-chocs pour piétons et véhicules, réduit les risques de blessures en cas de contact
Pièces détachées et réparabilité	Joint remplaçable. Bouchons et vis disponibles séparément.
Durée de vie estimée	5 à 10 ans selon conditions d'utilisation et d'exposition
Température de fonctionnement	-20 °C à +60 °C (estimation)
Résistance aux UV	Oui, le caoutchouc est traité pour résister aux UV
Poids approximatif	1.5 kg (estimation)

FOIRE AUX QUESTIONS - G0603 CAME

Quelle est la longueur du joint G0603 ?

Le joint G0603 a une longueur de 13 mètres. Il est livré en une seule pièce et doit être coupé à la mesure de votre barrière.

Le joint G0603 est-il compatible avec tous les modèles de barrières CAME ?

Non, il est spécifiquement conçu pour les barrières G0401 et G0601. Vérifiez la compatibilité avant achat.

Comment installer le joint de protection G0603 ?

Insérez la gomme dans les logements prévus sur la tige, en commencant par un côté. Avant insertion, évasez les gorges de la tige avec un outil approprié. Coupez l'excédent à la longueur voulue. Ensuite, fixez le bouchon de tête (A) et les deux bouchons terminaux (B) avec les vis fournies.

Faut-il utiliser des outils spéciaux pour l'installation ?

Vous aurez besoin d'un outil pour évaser les gorges (un tournevis plat ou un outil spécifique) et d'un cutter pour couper la gomme. Les vis se montent avec un tournevis cruciforme.

Comment nettoyer le joint en caoutchouc ?

Utilisez un chiffon doux imbibé d'eau savonneuse. Rincez à l'eau claire. Ne pas utiliser de produits chimiques agressifs comme l'essence ou l'acétone.

Que faire si le joint est endommagé ?

Le joint est remplaçable. Vous pouvez commander un nouveau joint G0603. Les bouchons et vis sont également disponibles en pièces détachées.

Quelle est la durée de vie du joint G0603 ?

En conditions normales et avec un entretien régulier, le joint peut durer 5 à 10 ans. L'exposition prolongée au soleil ou aux intempéries peut réduire cette durée.

Le joint est-il résistant aux UV ?

Oui, le caoutchouc utilisé est traité pour résister aux rayons UV, ce qui le rend adapté à une utilisation extérieure.

Le joint G0603 peut-il être utilisé sur d'autres marques de barrières ?

Il est conçu pour les barrières CAME. L'adaptation à d'autres marques n'est pas garantie, car les logements et les dimensions peuvent différer.

Que faire si le joint ne tient pas correctement dans les logements ?

Vérifiez que les gorges sont bien évasées et que le joint est inséré jusqu'au fond. Si le problème persiste, il se peut que la gomme soit trop épaisse ; coupez une fine bande sur la longueur ou contactez le support CAME.

MODE D'EMPLOI G0603 CAME

GOMMA PROTETTIVA ANTIURTO PER ASTE G 0401-G 0601

SHOCK ABSORBING PROTECTIVE RUBBER FOR THE G 0401 - G 0601

JOINT DE PROTECTION ANTI CHOCS POUR TIGES G 0401 - G 0601

STOßSCHUTZGUMMI FÜR SCHRANKEN G 0401 - G 0601

GUARNICION DE PROTECCION PARA BARRERAS G 0401 - G 0601

Lunghezza gomma:

-G0403=m8;
-G0603=m13.

Rubber length:

• G 0403 = m 8;
• G0603 = m13

Longueur joint de

protection:

-G0403=m8;
-G0603=m13.

Länge der Gummileiste:

-G0403=m8;
- G 0603 = m 13.

Longitud de la goma:

-G0403=m8;
-G0603=m13.

Installazione - Installation - Instalación

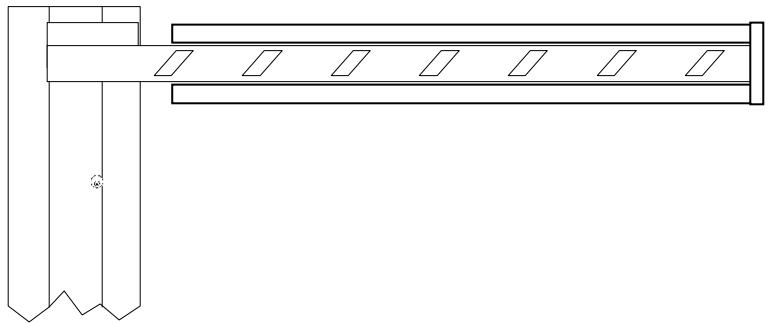

• insere la gomma da un lato nelle apposite sedi (fig. 1) e tagliarla alla misura necessaria.
  N.B. prima dell'insertimento della gomma, svasare le gole poste sull'asta.
• insert the rubber piece in its slots (fig. 1) to the side and cut it to the appropriate length.
  N.B. before inserting the rubber, splay the grooves in the staff.
• placer le joint de protection d'un cotoé dans les logements correspondants (fig. 1) et le couper à la longueur voulue.
  N.B. évaser les gorges prévues sur la tige avant de placer le joint de protection.
  -Die Gummileiste von einer Seite aus in die entspruchenden Sitze einführen (Abb. 1) und bei Bedarf auf die richtige Länge abschreiben.
  N.B. vor Einführer der Gummieleiste, die auf der Stange befindlichen Aushöhlungen weiten.
• introduzca la goma desde un lado en los alojamenteos (fig. 1) y córtela a la medida necesaria.
  N.B. antes de introducir la goma, avellane las gargantas de la varilla.

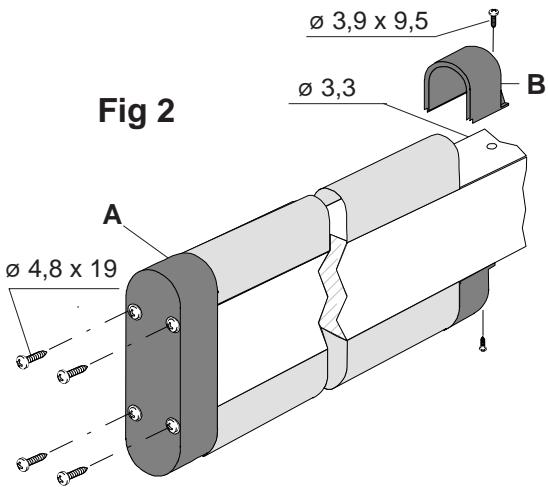

• dopo aver inserito la seconda gomma di protezione al lato opposto della sbarra, fissare il tappo di testa (A) e i due tappi terminali (B) con le viti in dotazione (fig. 2).

-after inserting the second protective rubber at the opposite side of the bar, fasten the head cap (A) and the two terminal caps (B) with the screws provided (fig. 2).
- Fixer le bouchon de tête (A) et les deux bouchons terminaux (B) avec les vis fournies de série (fig. 2) après avoir placé le second joint de protection de l'autre côté de la barre.
- nach Einführer der zweiten Gummileiste auf der anderen Seite der Schrankenstange, den Verschluß für das Anfangsstück (A) und die beiden Verschlüsse vom Endstück (B) mit den beiliegenden Schrauben (Abb. 2) befestigen.
- tras haber introducido lasegunda goma de protección en el lado opuesto de la barrera, fije el tapón de la cabeza (A) y los dos tapones terminales (B) con los tornillos suministrados (fig. 2).
