Type de produit	Joint de protection anti-chocs pour tiges de portail automatique
Marque	CAME
Modèle	G0430
Compatibilité	Tiges CAME G 0401 et G 0601
Longueur du joint (réf. G0403)	8 mètres
Longueur du joint (réf. G0603)	13 mètres
Matériau	Gomme (caoutchouc) anti-chocs
Fonction principale	Amortir les chocs et protéger la tige et le portail
Installation	Insérer la gomme dans les logements de la tige, évaser les gorges au préalable, puis fixer le bouchon de tête et les bouchons terminaux avec les vis fournies
Contenu de la livraison	Joint de protection, bouchon de tête (A), deux bouchons terminaux (B), vis de fixation
Entretien	Nettoyer avec un chiffon humide, vérifier régulièrement l'état de la gomme
Sécurité	Réduit les risques de dommages en cas de choc sur la barrière
Pièces détachées	Joint de protection (réf. G0403 ou G0603), bouchons, vis
Réparabilité	Remplacement simple du joint en cas d'usure

FOIRE AUX QUESTIONS - G0430 CAME

Comment installer le joint de protection G0430 ?

Insérez la gomme d'un côté dans les logements prévus sur la tige (fig. 1), puis coupez-la à la longueur nécessaire. Avant l'insertion, évasez les gorges de la tige. Après avoir mis la deuxième gomme de l'autre côté, fixez le bouchon de tête (A) et les deux bouchons terminaux (B) avec les vis fournies (fig. 2).

Quelle longueur de joint choisir pour ma tige ?

La référence G0403 correspond à une longueur de 8 mètres, tandis que la G0603 mesure 13 mètres. Choisissez celle qui correspond à la longueur de votre tige CAME G 0401 ou G 0601.

Puis-je couper le joint à la bonne dimension ?

Oui, vous pouvez couper la gomme à la mesure souhaitée après l'avoir insérée dans les logements. Utilisez un outil tranchant pour une coupe nette.

Que faire si le joint est endommagé ou usé ?

Remplacez le joint par une pièce neuve de référence G0403 ou G0603 selon votre modèle. Le remplacement est simple : retirez les bouchons et la gomme usée, puis installez la nouvelle.

Ce joint est-il compatible avec d'autres marques de portail ?

Ce joint est conçu spécifiquement pour les tiges CAME G 0401 et G 0601. Pour d'autres marques, vérifiez les dimensions et la forme des logements.

Comment nettoyer le joint de protection ?

Nettoyez-le avec un chiffon humide et un détergent doux. Évitez les solvants agressifs qui pourraient détériorer le caoutchouc.

Les vis et bouchons sont-ils fournis avec le joint ?

Oui, l'emballage comprend le joint, le bouchon de tête, les deux bouchons terminaux et les vis nécessaires à la fixation.

Dois-je préparer la tige avant l'installation ?

Oui, il est recommandé d'évraser les gorges situées sur la tige avant d'insérer la gomme, pour faciliter la mise en place.

Quelle est la fonction principale de cet accessoire ?

Ce joint en caoutchouc sert d'amortisseur pour protéger la tige et le portail des chocs, réduisant ainsi les risques de dommages.

Le joint peut-il être utilisé sur une barrière déjà installée ?

Oui, l'installation se fait directement sur la tige existante, sans démontage complet. Suivez les étapes de la notice pour une pose correcte.

MODE D'EMPLOI G0430 CAME

GOMMA PROTETTIVA ANTIURTO PER ASTE G 0401-G 0601

SHOCK ABSORBING PROTECTIVE RUBBER FOR THE G 0401 - G 0601

JOINT DE PROTECTION ANTI CHOCS POUR TIGES G 0401 - G 0601

STOßSCHUTZGUMMI FÜR SCHRANKEN G 0401 - G 0601

GUARNICION DE PROTECCION PARA BARRERAS G 0401 - G 0601

Lunghezza gomma:

-G0403=m8;
-G0603=m13.

Rubber length:

• G 0403 = m 8;
• G0603 = m13

Longueur joint de

protection:

-G0403=m8;
-G0603=m13.

Länge der Gummileiste:

-G0403=m8;
- G 0603 = m 13.

Longitud de la goma:

-G0403=m8;
-G0603=m13.

Installazione - Installation - Instalación

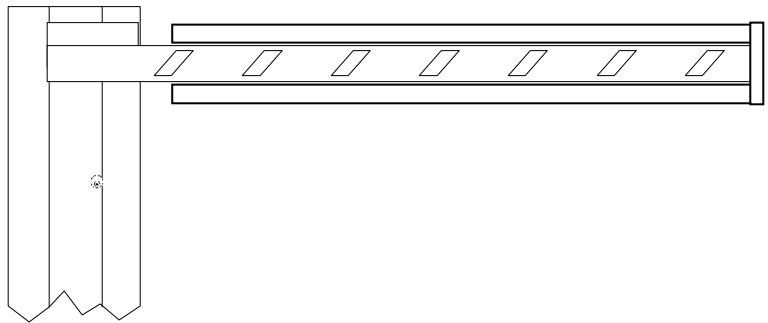

• insere la gomma da un lato nelle apposite sedi (fig. 1) e tagliarla alla misura necessaria.
  N.B. prima dell'insertimento della gomma, svasare le gole poste sull'asta.
• insert the rubber piece in its slots (fig. 1) to the side and cut it to the appropriate length.
  N.B. before inserting the rubber, splay the grooves in the staff.
• placer le joint de protection d'un cotoé dans les logements correspondants (fig. 1) et le couper à la longueur voulue.
  N.B. évaser les gorges prévues sur la tige avant de placer le joint de protection.
  -Die Gummileiste von einer Seite aus in die entspruchenden Sitze einführen (Abb. 1) und bei Bedarf auf die richtige Länge abschreiben.
  N.B. vor Einführer der Gummieleiste, die auf der Stange befindlichen Aushöhlungen weiten.
• introduzca la goma desde un lado en los alojamentios (fig. 1) y córtela a la medida necesaria.
  N.B. antes de introducir la goma, avellane las gargantas de la varilla.

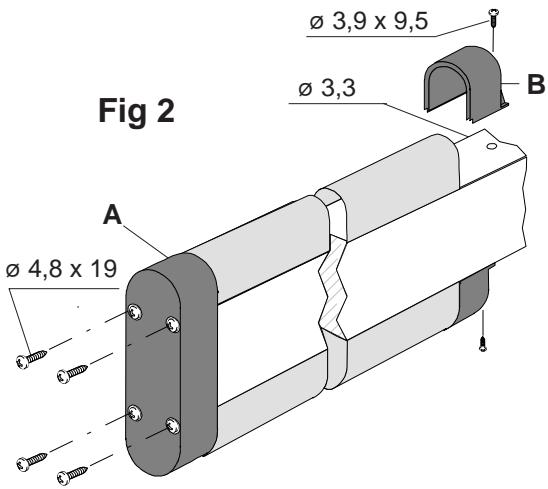

• dopo aver inserito la seconda gomma di protezione al lato opposto della sbarra, fissare il tappo di testa (A) e i due tappi terminali (B) con le viti in dotazione (fig. 2).

-after inserting the second protective rubber at the opposite side of the bar, fasten the head cap (A) and the two terminal caps (B) with the screws provided (fig. 2).
- Fixer le bouchon de tête (A) et les deux bouchons terminaux (B) avec les vis fournies de série (fig. 2) après avoir placé le second joint de protection de l'autre côté de la barre.
- nach Einführer der zweiten Gummileiste auf der anderen Seite der Schrankenstange, den Verschluß für das Anfangsstück (A) und die beiden Verschlüsse vom Endstück (B) mit den beiliegenden Schrauben (Abb. 2) befestigen.
- tras haber introducido lasegunda goma de protección en el lado opuesto de la barrera, fije el tapón de la cabeza (A) y los dos tapones terminales (B) con los tornillos suministrados (fig. 2).
