Type de produit	Automatisme de portail
Marque	CAME
Modèle	FROG FL180
Largeur de porte maximale	2,5 m (serrure électrique recommandée au-delà)
Poids de porte maximal	600 kg
Temps d'ouverture (180°)	30 secondes
Type de transmission	Par chaîne
Motoréducteur	FROG M (inclus)
Caisse de fondation	FROG C (incluse)
Lubrification	Huile MULTIUSO recommandée
Serrure électrique	Recommandée si porte > 2,5 m
Installation	Remplacement du bras de transmission par pignon fourni nécessaire
Entretien	Lubrification périodique de la chaîne
Sécurité	Arrêt automatique en cas d'obstacle (typique)
Alimentation	230 V AC (estimation)
Notice	2 pages PDF disponible gratuitement
Pièces détachées	Disponibles via CAME

FOIRE AUX QUESTIONS - FROG FL180 CAME

Comment installer le FROG FL180 ?

Fixer la caisse de fondation et le motoréducteur selon les instructions du livret technique FROG C. Remplacer le bras de transmission par le pignon fourni et fixer avec la broche filetée et les vis. Lubrifier la chaîne avec de l'huile MULTIUSO.

Quelle est la largeur de porte maximale supportée ?

Le FROG FL180 peut être utilisé pour des portes jusqu'à 2,5 m de large. Au-delà, il est conseillé d'installer une serrure électrique.

Quel poids de porte peut-il manoeuvrer ?

Le poids maximal de la porte est de 600 kg.

Faut-il une serrure électrique ?

Une serrure électrique est recommandée si la porte dépasse 2,5 m de large.

Comment lubrifier la chaîne de transmission ?

Utiliser une légère couche d'huile MULTIUSO. Il est conseillé de répéter l'opération périodiquement.

Que faire si la chaîne est trop tendue ?

Il est possible d'élargir les trous de fixation du motoréducteur jusqu'à un diamètre maximal de 14 mm.

Quel est le temps d'ouverture ?

Le temps d'ouverture pour une rotation de 180° est de 30 secondes.

Puis-je utiliser cet automatisme pour une porte de plus de 2,5 m ?

Oui, mais il est fortement conseillé d'ajouter une serrure électrique pour la sécurité.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès de CAME ou de revendeurs agréés.

La notice est-elle disponible en français ?

Oui, la notice d'utilisation est disponible en français au format PDF sur notice-facile.com.

MODE D'EMPLOI FROG FL180 CAME

Vantail position fermée

Torgeschlossen

Hoja cerrada

Larghezza ante Lenght gate Largeur porte Torbreite Ancho de laoha m.	Peso ante Weight of gate Poids porte Torgewicht Peso de laoha Kg.
1.50	600
2.00	400

• Temps d'ouverture a : 30 sec.
• Aperture time (180°) 30 seconds. -Temps d'ouverture : 30 sec.
• Temps d'ouverture : 30 sec.
• E consigliabile prevedere una serratura elettrica i' anta superi 2.50 m,
• Il est conseillé de prévoir une serrure électrique si la porte dépasse 2,50 m.
• Falls die Tür 2,50 m überschreitet, ist es ratsam ein elektrisches Schloss anzubringen.

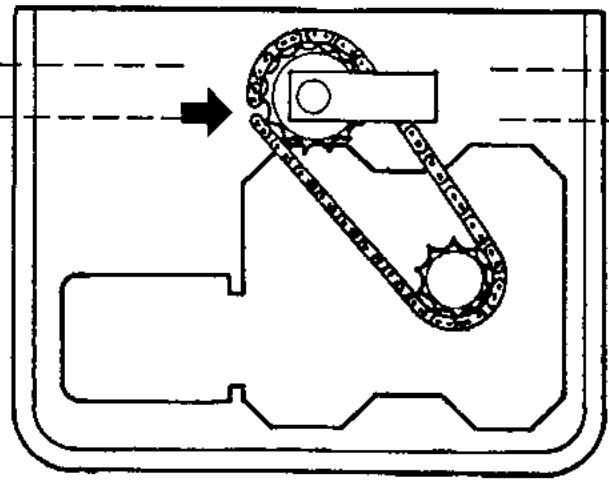

après avoir contrôlé que les conditions d'installation permettent l'ouverture désirée, il est nécessaire d'effectuer les substitutions suivantes sur l'automation:

• Oter le plan d'appui (part. 1 fig. 1) de la caisse de fondation (FROG C);
• Remplacer le bras de transmission du motoréducteur (FROG M) avec le pignon fourni (part. 2 fig. 1);
• Fixer avec la broche fillettée et les 2 vis de fixation correspondantes;
• Remplacer le levier de transmission de la caisse de fondation (FROG C) avec le levier muni de couronne dentée (part. 4 fig. 1). DESCRIPTION POUR LE MONTAGE:
• Fixer la caisse de fondation et le motoréducteur, voir instructions (livret technique FROG C n°13);
• Fixer la chaîne serait trop tendue, il est possible d'élargir les trous de fixation du motoréducteur à un diamètre maximal de 14mm); N. B. La chaîne de transmission doit être lubrifiée avec une légère couche d'huile MULTIUSO (il est conseillé, au besoin, de répéter l'opération périodiquement).
