MODE D'EMPLOI STYLO CAME
Petites dimensions, grandes résultats.

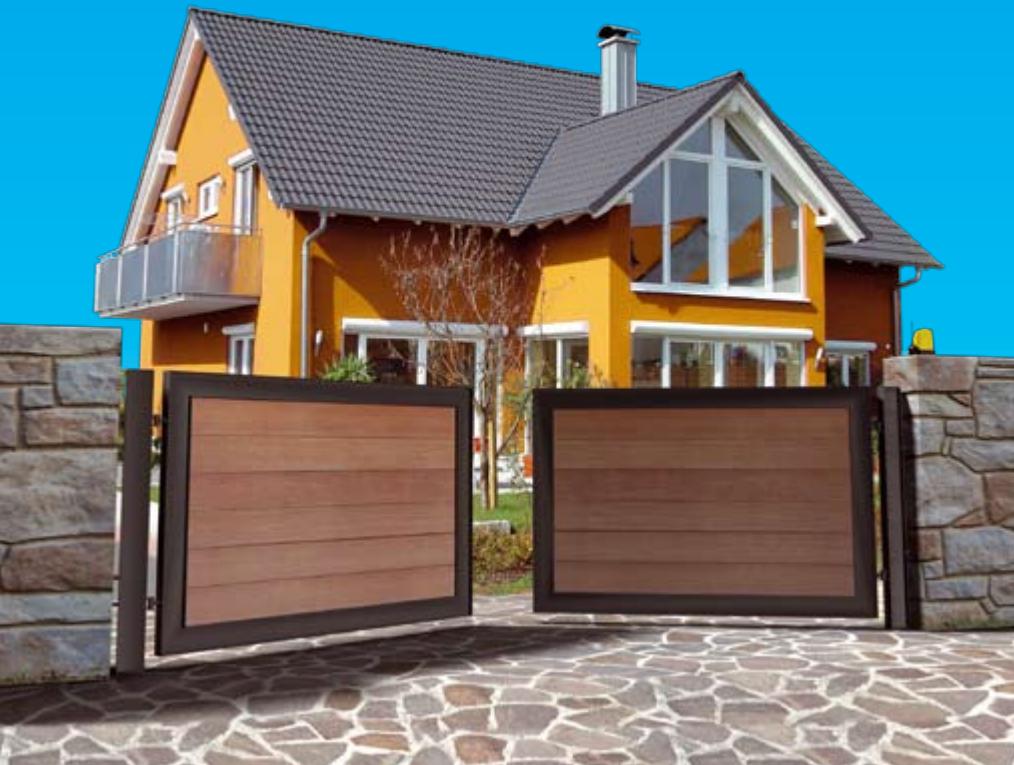

Mince, compact, au design exclusif, Stylo est la nouvelle solution pour portails battants de petites et moyennes dimensions. Idéal pour les fermétures déjà existantes ou sans adaptation préalable, Stylo s'applique facilement même sur des piliers de très petites dimensions. Le "top" de la technologie et de la sécurité Came, concentrées dans quelques centimètres.
Les raisons pour désir Stylo

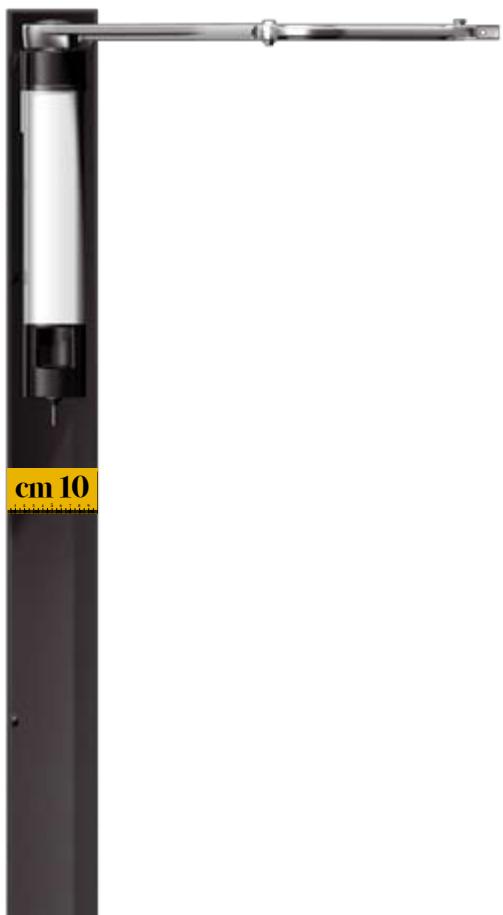

LE MAXIMUM DE PUISSANCE DANS 10 CM SEULEMENT.
Approprié pour les portails déjà existants ou venant d'être installés, Stylo est parfait pour automatiser les passages piétons ou les passages de vehicules mesurant jusqu'à 1,8 mètre par vanail. Testé en conformité avec les Normes Européennes en matière de forces d'impact, il peut être monté sur des piliers de petites et moyennes dimensions, à partir de 10 centimètres de large.
Il s'installe rapidement sans coûts supplémentaires, ce qui facilité matériellement le travail de l'installateur et lui permet d'obtenir rapidement le Certificat de conformité de l'installation.
POINTS FORTS :
Pour l'installateur : un montage facile et rapide, qui ne demande aucune intervention sur la structure du portail.
Etant donné que Stylo occupe très peu de place, il est versatile et adaptable à la plupart des portails de petites et moyennes dimensions : il s'installe promptement sur les piliers les plus étroits, sans travaux de maconnerie. En outre, la technologie exclusive EN Tested dont il se sert garantit des standards de sécurité très élevés, en ligne avec les directives européennes les plus rigoureuses. Le Professionnel réussit à avoir accès facilement à la certification et en même temps à proposer un automatisme plus que sûr.
Pour l'usager, le maximum de comport et de fiabilité, la possibilité d'automatiser son portail rapidement, sans interventions importantes ou couteuses, même s'il n'est pas adapté à l'application. L'esthétique du portail ne change pas, et son mouvement reste toujours moderne et Efficient à tout moment.

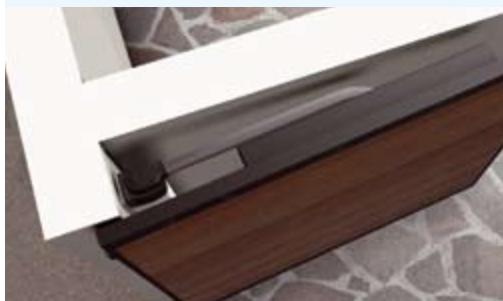

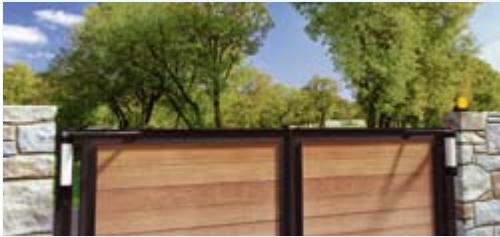

ARTICULE OU DROIT, TRAVAIL PARFAIT.
Il est possible deCHOISIR entre deux typologies differen-tes de bras, sur la base des necessities d'applications particulières. Stylo en effet est disponible avec bras de transmission articulé ou bien avec bras droit "a coulisse". Came conseille d'utiliser cette derniere option au cas où il faudrait réduire les encombrents lateraux, pour permettre d'installer Stylo en présence d'un mur ou d'une clôture contre le pilier.
STYLO L'AUTOMATISME INDISPENSABLE ET MODERNE POUR LES PORTALS POUR PASSAGES DE VEHICULES.
moteur extérieur approprié pour les pillers de petites dimensions.
AVEC SYTOLO LES ESPACES REDUITS NE SONT PLUS UN PROBLEME.
électronique et technologie de Stylo
Outre les fonctions normales de commande et de sécurité, la nouvelle électronique de Stylo présente de nombreuses propriétés qui permettent d'obtenir un contrôle total de l'automatisation et une optimisation du service.
Afficheur pour visualiser la programmation des fonctions.
Led de signalisation incorporees dans la carte électronique, pour un diagnostic rapide des fonctions de l'installation.
Auto-diagnostic des dispositifs de sécurité.
GestionlectroniqueaENCODEUR, pour la détction d'obstacles.
Contrôle des fins de course par ENCODEUR, pour gérer facilement le mouvement et les phases de ralentissement.
Installation simplifiée : il suffit d'un seul cable à quatre conducteurs pour la gestion de l'alimentation et des ralentissements.
Mise en mémoire des émetteurs avec différents codes (jusqu'à 250 usagers)
MADE IN ITALY, MADE IN CAME.
La marque d'origine 100% Made in Italy prouve que Stylo, comme tous les produits Came, est le résultat d'un processus de production de qualite, etudié pour fabriquer des produits technologiquement fiables et officients, testés avec des essais à l'usure correspondant à 10/15 ans d'activité intense, des tests de résistance à des températures extrêmes (pics de -40^ à +80^ ), des contrôles de fonctionnement spécifique en conditions d'interfERENCE electromagnétique. C'est justement pour ce motif que si Stylo est instalé correctement il duré plus longtemps et sans problèmes même dans les situations les plus difficiles.
Par conséquent, cela offre compétence et prestige à l'installateur, sécurité et tranquilité à l'utilier.
VOIE LIBRE AUX PASSAGES FREQUENTS MEME EN CAS DE PANNE DE COURANT.
Conçu pour un usage intensif, sur tout où les passages sont très fréquents, Stylo est muni d'un moteur en 24 V qui fonctionne même en absence d'électricité. En cas de pannes, l'armoire de commande ZL92 reconnaît automatiquement l'absence de tension et active le fonctionnement de secours des batteries supplémentaires en option, qui assurenent n'importe quand, l'ouverture ou la fermeture du portail.
ENTESTED: DES ENGAGEMENTS CLAIRS AVEC LA SECURITE.
Styleo est un automatisme marqué EN Tested : cela signifie qu'il a été produit et testé selon les criteres très stricts des Normes Européennes en matière de forces d'impact, pour cela il est prét pour être facilement certifiés sur le lieu de mise en œuvre de l'installateur. Notamment, la sécurité de la fermeture est garantie par l'électrobidoc incorpore au moteur, qui peut être débloqué seulement avec la clé personnalisée. De plus Stylo est muni d'un système de protection supplémentaire qui, par le biais du circuit électronique de l'ENCODEUR (capteur de Hall et aimant polarisé) permet de contröler la course du portail : dès que la présence d'obstacles eventuels est détectée, il déclenché immédiatement l'inversion du mouvement des vantaux.
La gamme
Stylo
Motoréducteurs extérieurs en 24 V DC et armoire de commande testés selon les normes EN 12453 - EN 12445
| 001STYLO-ME | Motoréducteur irréversible avec encodeur pour vantaux mesurant jusqu'à 1,8 m. | EN
TELE
24 |
| 002ZL92 | Armoire de commande pour portails battants à deux vantaux avec afficheur derogrammationdes fonctions, autodiagnostic des dispositifs de sécurité et décodage radio incorpore. | EN
TELE
24 |
| Accessoires pour: 002ZL92 | |
| 002LB90 | Carte pour raccordement de 2 batteries de secours 12 V - 1,2 Ah. | 23 |
| Accessoires | |
| 001STYLO-BS | Bras de transmission articulé. | |
| 001STYLO-BD | Bras de transmission droit et rail de guidage. | |
Limites d'emploi
| MODELE | STYLO-ME |
| Largeur max.vantail (m) | 1,8 | 1,2 | 0,8 |
| Poids max. vantage (Kg) | 100 | 125 | 150 |
| Ouverture max. vantage (°) | 120 (con Braccio 001STYLO-BS) - 135 (con Braccio 001STYLO-BD) |
24VDC

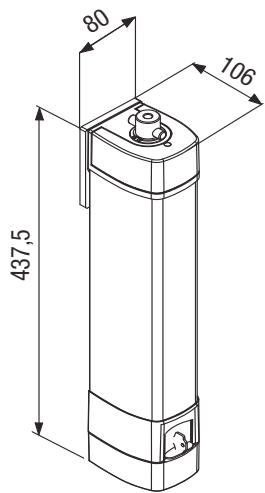

Informations techniques
| TYPE | STYLO-ME |
| Degré de protection | IP54 |
| Alimentation (V - 50/60 Hz) | 230 AC |
| Alimentation moteur (V - 50/60 Hz) | 24 DC |
| Absorption (A) | 5 MAX |
| Puisance (W) | 48 |
| Temps d'ouverture 90° (s) | REGOLABILE |
| Intermittence travail (%) | SERVIZIO INTENSIVO |
| Couple (Nm) | 100 |
| Température de fonctionnement (°C) | -20 ÷ +55 |
| Thermoprotection moteur (°C) | - |
