ACOUSTIMASS 6 SERIE III - Système de haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs Home Cinema
Marque	Bose
Modèle	Acoustimass 6 Série III
Nombre d'enceintes	5 enceintes cube + 1 module Acoustimass amplifié (configuration 5.1)
Dimensions (enceinte cube)	7,9 cm x 7,9 cm x 10,2 cm (par enceinte)
Dimensions (module Acoustimass)	41,4 cm x 20,6 cm x 56,6 cm
Poids (enceinte cube)	0,5 kg (par enceinte)
Poids (module Acoustimass)	12,2 kg
Alimentation	100-127 V ~ 50/60 Hz, 135 W (USA/Canada) ou 220-240 V ~ 50/60 Hz, 135 W (Europe/Australie)
Puissance recommandée de l'amplificateur	10 à 150 W par canal, charge de 4 à 8 ohms
Technologies	Acoustimass, Virtually Invisible, blindage magnétique, traitement intégré du signal
Protection	Circuit de protection automatique contre les surcharges
Nettoyage	Chiffon doux et sec pour les coffrets ; aspirateur pour les grilles des enceintes cube
Consignes de sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas obstruer les ouvertures du module ; tenir les sacs plastique hors de portée des enfants
Couleurs disponibles	Noir ou blanc arctique
Garantie	Garantie limitée transférable (voir carte de garantie)
Accessoires	Pieds de table UTS-20, pieds de sol UFS-20/UB-20, câbles adaptateurs, câble d'extension (disponibles en noir ou blanc)

FOIRE AUX QUESTIONS - ACOUSTIMASS 6 SERIE III BOSE

Comment raccorder les enceintes cube au module Acoustimass ?

Utilisez les câbles fournis. Pour les enceintes avant, branchez les conducteurs repérés LEFT, RIGHT et CENTER sur les bornes correspondantes des enceintes (borne rouge pour +, noire pour -). Connectez l'autre extrémité (prises RCA bleues) sur les embases LEFT FRONT, RIGHT FRONT et CENTER FRONT du module. Pour les enceintes arrière, utilisez les câbles de 15 m avec prises RCA oranges et connectez-les aux embases LEFT REAR et RIGHT REAR.

Où placer les enceintes pour un son Home Cinema optimal ?

Placez l'enceinte centrale au-dessus ou en dessous du téléviseur, aussi près que possible du centre de l'écran. Les enceintes avant gauche et droite de part et d'autre du téléviseur, à 2-5 m l'une de l'autre. Les enceintes arrière (Surround) à hauteur d'oreille ou plus haut, de chaque côté du spectateur. Le module Acoustimass peut être dissimulé, mais laissez un espace d'au moins 5 cm autour de son évent. Évitez de le placer à moins de 0,6 m du téléviseur.

Que faire si aucun son ne sort du système ?

Vérifiez que l'ampli/tuner et le module Acoustimass sont branchés et sous tension. Assurez-vous qu'une source sonore est sélectionnée. Vérifiez les connexions des câbles entre l'ampli, le module et les enceintes. Pour le son digital, assurez-vous qu'un câble coaxial ou optique relie le lecteur DVD à l'ampli. Augmentez le volume et débranchez tout casque.

Comment nettoyer les enceintes ?

Utilisez uniquement un chiffon doux et sec pour les coffrets. N'utilisez pas de solvants, produits chimiques ou aérosols. Pour les grilles, vous pouvez passer l'aspirateur avec précaution, car les haut-parleurs sont directement derrière.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer le module Acoustimass à la pluie ou à l'humidité. Ne pas placer de sources de flammes nues (bougies) sur l'appareil. Assurez-vous que la fiche secteur est bien insérée. Ne pas utiliser de câbles détériorés. Tenez les sacs plastique hors de portée des enfants. Ne pas obstruer les ouvertures du module.

Comment régler le niveau des basses (LFE et compensation grave/pièce) ?

Utilisez le bouton LFE du module Acoustimass pour ajuster le niveau des effets de basses fréquences. Utilisez ensuite la molette BASS pour affiner le niveau global des graves en fonction de la position du module. Tournez dans le sens horaire pour augmenter les graves, antihoraire pour diminuer.

Mon amplificateur est-il compatible avec ce système ?

Ce système est compatible avec les ampli-tuners Home Cinema dont la puissance est comprise entre 10 et 150 W par canal pour une charge de 4 à 8 ohms. Il est compatible avec les amplificateurs analogiques et numériques. Pour les amplis numériques, réglez les enceintes sur LARGE et le subwoofer/LFE sur ON.

Comment brancher le module Acoustimass sur un ampli/tuner ?

Utilisez le câble d'entrée du système de 6,1 m. Branchez le connecteur multibroches dans l'embase du module et serrez les vis. Connectez chaque paire de conducteurs (repérés LEFT, RIGHT, CENTER, SURROUND) sur les bornes correspondantes de l'ampli en respectant les polarités. Si disponible, connectez également la prise RCA sur la sortie LFE/SUBWOOFER OUT.

Que faire s'il n'y a pas d'effet Surround ?

Vérifiez que votre ampli/tuner traite bien un signal Surround (Dolby Pro-Logic, Dolby Digital). Assurez-vous que la source (DVD, TV) est encodée en Surround. Pour le mode Pro-Logic, vérifiez qu'il est activé. Pour le son digital, vérifiez les réglages de l'ampli.

Où trouver le numéro de série et comment contacter le service client ?

Le numéro de série se trouve au bas du module Acoustimass. Pour contacter le service client, reportez-vous à la liste des stations techniques incluse dans le carton d'emballage. Vous pouvez également contacter votre revendeur Bose.

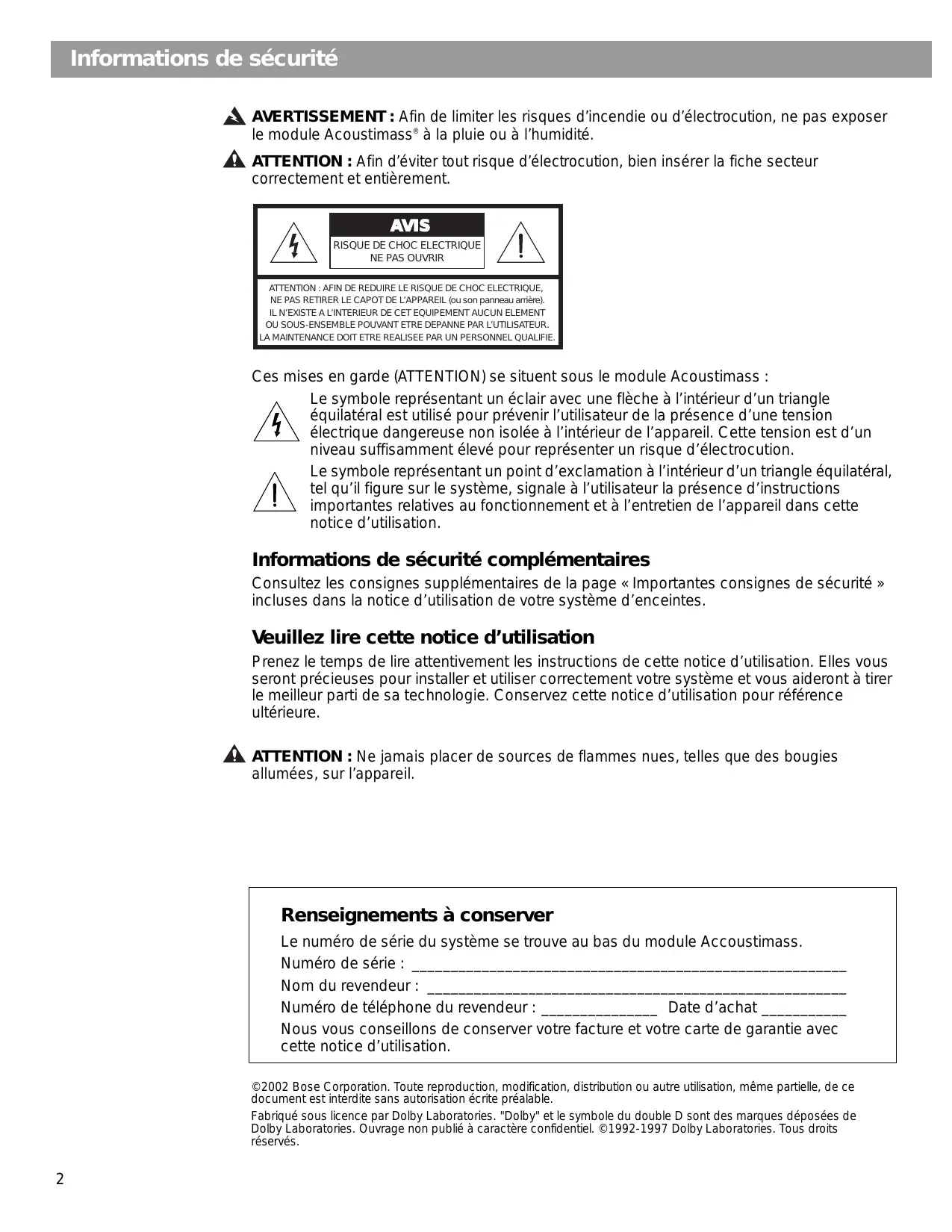

MODE D'EMPLOI ACOUSTIMASS 6 SERIE III BOSE

Notice d'utilisation

AVERTISSEMENT: Afin de limiter les risques d'incendie ou d'électrocution, ne pas exposer le module Acoustimass à la pluie ou à l'humidité. ATTENTION : Afin d'éviter tout risque d'électrocution, bien insérer la fiche secteur correctement et entièrement.

Ces mises en garde (ATTENTION) se situent sous le module Acoustimass :

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

Informations de sécurité complémentaires

Consultez les consignes supplémentaires de la page « Importantes consignes de sécurité » inclues dans la notice d'utilisation de votre système d'enceintes.

Veuillez lire cette notice d'utilisation

Prenez le temps de lire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure.

ATTENTION: Ne jamais placer de sources de flammes nues, telles que des bougies allumées, sur l'appareil.

Renseignements à conserver

Le numéro de série du système se trouve au bas du module Acoustimass.

Numéro de série :

Nom du revendeur :

Numéro de téléphone du revendeur : _ Date d'achat _

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

©2002 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Fabriqué sous licence par Dolby Laboratories. "Dolby" et le symbole du double D sont des marques déposées de Dolby Laboratories. Ouvrage non publié à caractère confidentiel. ©1992-1997 Dolby Laboratories. Tous droits réservés.

Pour trouver...

Installation 4

Avant de commencer 4 Déballage du carton 4

Placement idéal des enceintes pour obtenir un son Home Cinema réaliste 5

Enceinte cube centrale 6 Enceintes cube avant gauche et droite 7 Enceintes cube arrière 7

Module Acoustimass amplifié 7

Raccordement des enceintes 8

Raccordement des enceintes cube avant sur le module Acoustimass 8 Raccordement des enceintes cube arrière sur le module Acoustimass 9 Branchement du module Acoustimass sur l'ampli/tuner 10

Vérifications des connexions 12 Raccordement secteur du module Acoustimass 12

Utilisation du système 13

Pour obtenir un son Home Cinema réaliste 13

Réglage du niveau LFE (effets de basses fréquences) 13 Réglage du niveau de compensation grave/piece 13

Réglage de l'amplificateur digital 13

S'assurer de la présence du signal digital 14 Réglage de l'amplificateur analogique 14

Dépannage Service clients Nettoyage des enceintes Caractéristiques techniques Durée de la garantie Accessoires

Avant de commencer

Nous vous remercions d'avoir choisi le système d'enceintes Home Cinema Bose Acoustimass 6 série III ou Acoustimass 10 série III.

Grâce aux enceintes issues de la technologie Virtually Invisible®, vous allez pouvoir profiter pleinement de performances d'une surprenante réalisation avec la toute dernière génération de films au format Surround, les CD et les émissions de télévision, sans aucun équipement encombrant. Les enceintes cube, ainsi que le module Acoustimass amplifié, délivrent un son à spectre large obtenu au moyen d'une configuration digitale multi-canaux. Le processus de traitement intégré du signal assure des graves amples pour tous les canaux, quel que soit le niveau d'écoute et les réglages de votre ampli/tuner.

Votre magnétoscope stéréo, téléviseur stéréo ou lecteur DVD transmet un signal codé vers l'ampli/tuner Surround, qui interprète et dirige ces informations vers le module Acoustimass amplifié. Le module délivre des basses pour tous les canaux et envoie les sons appropriés à chaque enceinte cube. La répartition sonore varie selon le type de programme. Les dialogues sont généralement assignés à l'enceinte cube centrale et l'image sonore est créée par les enceintes cube avant gauche et droite. Vous avez l'impression d'être au cœur de l'action grâce à l'ambiance sonore et aux effets spéciaux qui sont assignés aux enceintes cube arrière. Durant une diffusion en son Surround, vous pouvez percevoir le son provenant d'une, de plusieurs ou de toutes les enceintes cube du système.

Pour sélectionner un programme Surround, vérifie la présence des termes Surround, Dolby Surround ou du symbole « double D », Dolby Digital, d'autres formats digitaux ou de l'appellation « Surround » qui précédent la diffusion d'une émission télévisée. Votre système est compatible avec les amplificateurs Home Cinema les plus récents. Vous pouvez également profiter d'un large éventail de programmes stéréo qui ne sont pas codés Surround.

Déballage du carton

AVERTISSEMENT : Le module Acoustimass 6 amplifié pèse 12,3 kg. Le module Acoustimass 10 amplifié pèse 15,9 kg. Manipulez-le avec précaution afin d'éviter de vous blesser. AVERTISSEMENT : Afin d'éviter tout risque d'étouffement, les sacs plastique qui protègent les enceintes doivent être tenus hors de portée des enfants. Remarque: Ce produit ne doit pas être alimenté par un convertisseur courant continu / courant alternatif que l'on peut trouver sur certains véhicules automobiles, véhicules de loisir, bateaux de tous types ou dans des situations similaires.

Déballez le contenu du carton avec précaution (Figure 1):

1. Sortez le carton marron contenant les 5 enceintes cube.
2. Avec précaution, faites rouler le carton sur l'un de ses côtés.
3. Tirez doucement le module Acoustimass du carton.
4. Relevez lentement le module.

Remarque: C'est le bon moment pour noter le numéro de série de ces enceintes sur votre carte de garantie. Conservez l'emballage pour une éventuelle utilisation ultérieure.

Figure 1 Contenu du carton Module Acoustimass® amplifié

Cable d'entrée du système de 6,1 mètres 3 câbles de 6,1 mètres pour enceintes avant Pieds caoutchouc pour l'enceinte cube centrale

Pour le système Acoustimass 6 5 enceintes cube 2 câbles de 15,2 m pour enceintes arrières

Pour le système Acoustimass 10

2 câbles de 15,2 m pour enceintes arrière

Cordon secteur (1)

USA/Canada :

Europe :

Royaume-Uni/Singapour :

Australie :

Placement idéal des enceintes pour obtenir un son home cinema réaliste

Une suggestion de disposition Home Cinema est donnée par la Figure 2. Vous pouvez réaliser un positionnement différent des enceintes pour profiter des particularités acoustiques de vos pièces. Voici certains conseils pour la mise en place de votre système d'enceintes :

• Les enceintes cube sont toutes identiques et peuvent être utilisées sur n'importe quel canal.
• Les enceintes cube Acoustimass sont toutes blindées magnétiquement de façon à prévenir toute interférence avec l'image d'un téléviseur.
• Sur le système Acoustimass 10, il est possible d'effectuer une rotation de la partie supérieure et de la partie inférieure des enceintes cube afin d'obtenir des répartitions sonores suivant les pièces (Figure 3).
• Les supports muraux et pieds de sol Bose® offrent des possibilités d'agencement supplémentaires. Reportez-vous au paragraphe « Accessoires » à la page 17. Suivez scrupuleusement les instructions concernant les supports muraux. Un montage correct assurera des performances et une sécurité optimales.

Figure 2

Pour les systèmes Acoustimass 6 série III

Pour les systèmes Acoustimass 10 série III

ATTENTION : Pour éviter toute interférence, placez le module Acoustimass à au moins 0,6 m de votre téléviseur.

Figure 3

Diagramme des réflexions dans la pièce

Pour les systèmes Acoustimass 6 série III

Pour les systèmes Acoustimass 10 série III

Enceinte cube centrale

L'enceinte cube centrale assure la localisation de l'action et des dialogues par rapport à votre écran. Le son semble provenir de l'image.

• Placez l'enceinte cube centrale au-dessus, au-dessous ou sur votre téléviseur. En cas de positionnement en dessous, assurez-vous que le poids du téléviseur ne soit à aucun moment supporté par l'enceinte.
• Pour obtenir une restitution précise des dialogues, placez l'enceinte cube centrale aussi près que possible de la verticale du centre de l'écran.

ATTENTION: La surface sur laquelle reposent les enceintes cube doit être stable et plane. Les vibrations peuvent les faire bouger, notament lorsqu'il s'agit de surfaces lisses telles que le marbre, le verre ou un bois poli. Si vous placez l'enceinte cube centrale sur le dessus du télévisieur, utilisez le jeu de 4 pieds caoutchouc fourni. Des pieds supplémentaires (reference 178321-04) sont disponibles gratuitemet et sur simple demande au service clientele de Bose. Reportez-vous a la liste de numeros de telephone fournie avec voitre système.

Enceintes cube avant gauche et droite

Quelle que soit la place que vous occupiez dans la pièce, les enceintes cube créent une image sonore dépassant les dimensions de l'écran, tout en restant cohérente et naturelle pour le spectateur. Vous pouvez les placer à proximité de l'écran TV sans risque d'interférence sur l'image. Positionnez les enceintes, entre 2 et 5 m l'une de l'autre, de part et d'autre du téléviseur (reportez-vous à la Figure 2).

Enceintes cube arrières

Les enceintes cube arrières, également appelées Surround, ajoutent des sons et des effets spéciaux qui génèrent une impression d'espace autour de l'image, tout en donnant au spectateur l'impression d'être au cœur de l'action. Les enceintes Surround peuvent aussi parfois véhiculer des dialogues.

• Positionnez les enceintes cube arrière gauche et droite de manière à ce que le son parvienne au spectateur de chaque côté, plutôt que directement derrière lui (reportez-vous à la Figure 3).
• Placez les enceintes à hauteur d'oreille ou plus haut, si possible.
• Pour le système Acoustimass 10, effectuez une rotation des parties inférieures et supérieures des enceintes cube arrières de manière à diriger le son à l'avant et à l'arrière du spectateur (reportez-vous à la Figure 3).
• Pour le système Acoustimass 6, faire pointer les enceintes arrière légèrement derrière le spectateur ou provoquez une réflexion du son à l'aide du mur arrière (reportez-vous à la Figure 3).

Module acoustimass amplifié

La technologie Bose® Acoustimass utilise le fait qu'une source de basses pure est difficile à localiser. Le module Acoustimass amplifié peut donc être masqué à la vue. Placez le module du même côté de la pièce que le téléviseur.

• Il peut être dissimulé derrière un meuble, mais son ouverture ne doit pas être obstruée. Assurez-vous qu'il existe un espace d'au moins 5 cm entre son événement et une quelconque surface.
• Si l'évent fait face à une paroi, les basses sont renforcées. Au contraire, si l'évent est dirigé à l'opposé d'un mur, le niveau de basses décroît.

ATTENTION : Pour éviter toute interférence, placez le module Acoustimass à au moins 0,6 m de votre téléviseur.

Position du module Acoustimass amplifié

Figure 4

Raccordement des enceintes

ATTENTION: Ne jamais raccorder directement les enceintes cube sur la sortie d'un amplificateur. Elles doivent toujours être raccordées sur le module Acoustimass®, celui-ci étant ensuite lui-même raccordé à l'amplificateur. ATTENTION: Ne jamais utiliser de câbles déteriorés ou dénudés, des risques de choc électrique ou d'endommagement de votre système pouvant en résulter. Les câbles fournis ne sont pas prévus pour être encastrés dans les murs. Pour ce type d'installation, vérifiez les normes de construction applicables ou consultez un spécialiste qualifié.

Raccordement des enceintes cube avant sur le module acoustimass

Trois câbles de 6,1 m permettent de raccorder les enceintes cube centrale, avant gauche et avant droite sur le module Acoustimass (Figure 5). Assurez-vous que le câble correct chemine bien vers l'enceinte appropriée. Les câbles des enceintes avant sont équipés de prises RCA bleues à une extrémité sur lesquelles sont moulés les repérages L (gauche), R (droite) ou C (centre). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge pour le +, qui sont repérés LEFT (gauche), RIGHT (droite) ou CENTER (centre).

Raccordement des enceintes cube sur le module Acoustimass

Figure 5

1. Raccordez la paire de conducteurs repérée CENTER (centre) à l'enceinte cube centrale (Figure 5). Pressez le pouvoir de la borne de raccordement située à l'arrière de l'enceinte. Insérez le conducteur repéré (+) dans la borne rouge et l'autre conducteur (-) dans la borne noire. Relâchez le pouvoir pour verrouiller les conducteurs.
2. Raccordez la paire de conducteurs repérée RIGHT (droite) sur l'enceinte cube avant droite (située à droite du téléviseur lorsque vous êtes face à lui).
3. Raccordez la paire de conducteurs repérée LEFT (gauche) sur l'enceinte cube avant gauche.
4. Connectez respectivement l'autre extrémité de chaque câble sur les embase RCA bleues CENTER FRONT (centre avant), RIGHT FRONT (avant droite) et LEFT FRONT (avant gauche) du module Acoustimass®.

Raccordement des enceintes cube arrières sur le module acoustimass

Chaque enceinte cube arrêté est connectée au module Acoustimass grâce à un cable d'une longueur de 15 m (Figure 5). Assurez-vous que le cable correct chemine bien vers l'enceinte appropriée. Les cables des enceintes arrière sont équipés de prises RCA oranges à une extrémité sur lesquelles sont moulés les repérages LR (arrière gauche) et RR (arrière droite). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge pour le (+), qui sont repérés LEFT REAR (arrière gauche) et RIGHT REAR (arrière droite).

1. Connectez la paire de conducteurs repérée RIGHT REAR (arrière droite) sur l'enceinte cube arrêté droit (située à droite du téléviseur lorsque vous êtes face à lui). Reportez-vous à la Figure 5. Pressez le pouvoir de la borne de raccordement située à l'arrête de l'enceinte. Insérez le conducteur repéré (+) dans la borne rouge et l'autre conducteur (-) dans la borne noire. Relâchez le pouvoir pour verrouiller les conducteurs.
2. Raccordez la paire de conducteurs repérée LEFT REAR (arrière gauche) sur l'enceinte cube arrêté gauche.
3. Connectez respectivement l'autre extrémité de chaque câble sur les embase RCA oranges RIGHT REAR (arrière droite) et LEFT REAR (arrière gauche) du module Acoustimass.

Branchement du module acoustimass® sur l'ampli/tuner

Le câble d'entrée du système de 6,1 m permet de connecter le module sur l'ampli/tuner Home Cinema (reportez-vous à la Figure 6). Ce câble dispose d'un connecteur multibroches à une extrémité et de plusieurs paires de conducteurs à l'autre extrémité. Les paires de conducteurs du câble peuvent être séparées de manière à se conformer plus facilement aux exigences de raccordement de l'amplificateur. Les conducteurs sont répérés sur leurs gains RIGHT (droite), LEFT (gauche), CENTER (centre), RIGHT SURROUND (Surround droite) ou LEFT SURROUND (Surround gauche) pour indiquer où chacun d'eux doit être branché sur l'ampli/tuner.

ATTENTION : Avant d'effectuer une quelconque connexion, débranchez l'ampli/tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système. ATTENTION : Ne pas raccorder le module Acoustimass amplifié directement sur votre téléviseur, à moins que celui-ci ne dispose des circuits de décodage Surround et de sorties amplifiées pour chaque canal.

1. Insérez le connecteur multibroches du câble d'entrée du système dans l'embase prévue à cet effet sur le module Acoustimass. Serrez les deux vis molettes pour verrouiller la connexion.
2. Connectez chaque paire de conducteur à l'autre extrémité du cable d'entrée du système sur votre ampli/tuner Surround. Respectez scrupuleusement les polarités (le + sur le + et le - sur le -).
3. Branchez chaque conducteur repéré (+) sur la borne + adéquate.
4. Branchez chaque conducteur repéré (-) sur la borne - ajustée.

Remarque: La prise RCA du câble d'entrée du système est livrée avec un capuchon. Retirez celui-ci pour effectuer la connexion sur la prise LFE/SUBWOOFER OUT (LFE/sortie caisson de basses). Si l'ampli/tuner ne dispose pas de prise RCA « LFE/SUBWOOFER OUT», laissez le capuchon en place. 3. Lorsque cela est possible, raccordez la prise RCA du câble d'entrée du système sur la prise LFE/SUBWOOFER OUT de votre ampli/tuner Surround. ATTENTION : Veillez à ce qu'aucun conducteur ne soit effiloché afin d'empêcher qu'il n'entre en contact avec un autre. Dans le cas contraire, votre amplificateur peut être endommagé.

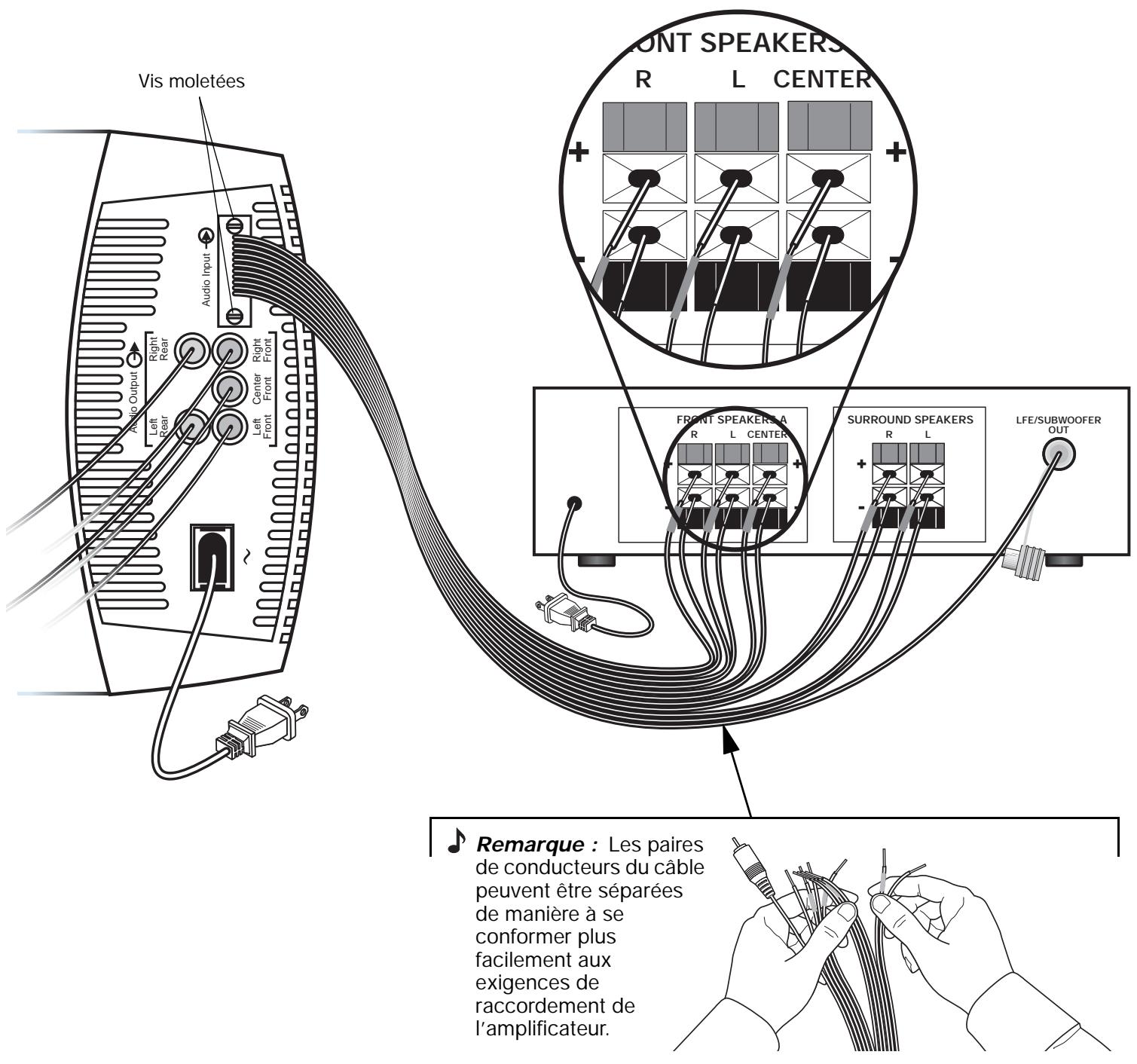

Figure 6

Raccordement du module Acoustimass® sur l'ampli/tuner

Vérifications des connexions

Vérifiez toutes les connexions allant de l'amplificateur au module Acoustimass® amplifié et du module vers les enceintes cube (Figure 5 et Figure 6). Assurez-vous que les enceintes cube sont raccordées aux bornes appropriées, en fonction de leur position dans la pièce. Contrôlez que les câbles connectés à votre ampli/tuner Surround sont bien en phase (+ au + et - au -). Corriguez les problèmes de câblage avant de brancher le cordon secteur de votre ampli/tuner et de le mettre sous tension.

Raccordement secteur du module acoustimass

Remarque: Bose® recommande la protection de tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Un tel équipement peut éliminer la majeure partie des surtensions et peut être acheté dans un magasin spécialisé.

Une fois tous les raccordements du système vérifiés, branchez le cordon secteur du module Acoustimass dans la prise murale. Votre système d'enceintes Acoustimass se met automatiquement en marche ou à l'arrêt dès qu'il reçoit un signal de votre ampli/tuner Surround.

Pour obtenir un son home cinema réaliste

ATTENTION : Les systèmes Acoustimass® 6 et 10 sont pourvus d'un circuit de protection automatique, les préservant de tout dommage électrique ou de toute surcharge. Ce circuit est automatiquement activé lorsque le volume sonore d'écoute est élevé. La réduction de niveau entrainée reste faible. L'activation de ce circuit est normale et indique que la puissance délivrée dépasse le niveau garantissant la sécurité du système. Il n'est pas recommandé de maintenir longtemps le niveau d'écoute à ce volume.

Réglage du niveau LFE (effets de basses fréquences)

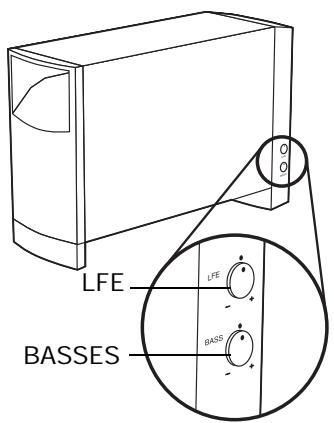

Le bouton de réglage LFE de votre module Acoustimass amplifié permet d'augmenter ou de diminuer le niveau relatif des effets de basses fréquences des pistes sonores des films. Utilisez-le pour ajuster la présence de cessons très graves. Utilisez la fonction « test tones » (test des volumes) de votre amplificateur digital pour ajuster le volume sonore délivré par chacune des enceintes cube. Utilisez ensuite le bouton de réglage LFE de votre module Acoustimass pour équilibrer le volume des canaux LFE et des canaux des enceintes cube.

Réglage du niveau de compensation grave/pied

Cette fonctionnalité permet d'affiner le réglage de votre module Acoustimass une fois que celui-ci a été positionné à l'endroit désiré de votre pièce. Si le son produit vous paraît dans l'ensemble être trop aigu ou manquant de graves, tournez la molette BASS (graves) dans le sens des aiguilles d'une montre afin d'augmenter le niveau de graves délivré par le module. Si le son produit est au contraire trop grave, tournez cette même molette dans le sens inverse des aiguilles d'une montre afin de diminuer le niveau de graves. La plupart du temps, ce réglage n'est pas nécessaire car le calibrage effectué en sortie d'usine correspond à la majorité des situations d'écoute.

Réglage de l'amplificateur digital

Votre système Acoustimass 6 ou Acoustimass 10 est totalement compatible avec la sortie d'un amplificateur digital. Le traitement du signal intégré assure des basses profondes pour tous les canaux, et ce quel que soit le réglage de l'amplificateur. Cependant, le tableau représenté ci-dessous vous indique les réglages conseillés. Réglez les enceintes cube sur LARGE dans le menu visualisé sur l'afficheur de l'ampli-tuner. Mettre le subwoofer et le LFE sur ON. Régler le filtre sur la valeur la plus BASSE possible, généralement 80Hz.

Enceinte	Réglage de l'amplificateur
Avant droite et gauche	LARGE
Centre	LARGE
Arrière droite et gauche	LARGE
LFE/Subwoofer	ON

S'assurer de la présence du signal digital

De façon à être certain que le signal audio digital issu de votre lecteur de DVD arrive à votre amplificateur, raccordez la sortie audio digitale du lecteur à l'entrée audio digitale de votre amplificateur (Figure 7).

Avant de passer un DVD, sélectionnez la sortie digitale dans le menu de configuration de votre lecteur de DVD. Consultez la notice d'utilisation fournie avec votre amplificateur pour obtenir des informations supplémentaires.

Branchements d'un signal digital sur l'amplificateur

Remarque: Utilisez soit les connexions digitales optiques soit les connexions digitales coaxiales, mais pas les deux à la fois.

Figure 7

Réglage de l'amplificateur analogique

Pour les applications analogiques (et non digitales), il est recommandé de régler le mode de son surround centre de l'amplificateur sur WIDE (large). La procédure à suivre dépend de la marque et du modèle de votre amplificateur. Consultez la notice d'utilisation jointe à celui-ci pour tester et ajuster la balance entre chaque enceinte.

Dépannage

Si vous rencontrez un problème avec votre système d'enceintes Acoustimass, arrêtez la source sonore et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur Bose afin de convenir d'un rendez-vous pour maintenance. Pour contacter Bose directement, reportez-vous à la liste des stations techniques (numéros de téléphone fournis) incluse dans le carton d'emballage.

Problème	Action à entreprises
Le système ne fonctionne pas du tout	• Assurez-vous que l'ampli audio/vidéo et le module Acoustimass amplifié sont bien branchés sur une prise secteur murale et que l'ampli-tuner Home Cinema est sous tension. • Assurez-vous qu'une source sonore a été sélectionnée au niveau de l'ampli-tuner Home Cinema (vidéo, CD, DVD, tuner).
Absence de sortie sonore	• Vérifiez les branchements. • Assurez-vous que le module Acoustimass amplifié est bien alimenté. • Pour le son digital, assurez-vous qu'un cable coaxial ou optique connecte la sortie digitale du lecteur DVD sur l'entrée digitale de votre ampli-tuner Home Cinema. • Assurez-vous que la source audio sélectionnée est correcte. Par exemple, Sélectionnez bien la lecture DVD audio sur l'amplificateur et le lecteur pour qu'un son puisse être entendu à partir d'un DVD. • Débranchez tout casque. • Augmentez le volume.
Aucun son sur les enceintes cube	• Assurez-vous que le module Acoustimass amplifié est bien branché et que l'ampli-tuner Home Cinema est sous tension.
Le son est mauvais	• Vérifiez qu'aucun cable d'enceinte n'est endommagé. • Diminuez le volume de tous les éléments externes raccordés à l'ampli-tuner Home Cinema.
Absence de basses	• Assurez-vous que les connexions d'enceintes sur l'ampli-tuner Home Cinema sont correctes (le + au + et le - au -).
Manque ou excès de basses	• Rapprochez le module Acoustimass amplifié d'un mur ou d'un angle pour augmenter le niveau de basses ou éloignez-le pour obtenir moins de graves. • Réglez le niveau LFE ou agissez sur la commande BASS.
Absence d'effet Surround	• Assurez-vous que votre ampli-tuner Home CinemaTRAITE un signal issu d'un magnétoscope Hi-Fi, d'un téléviseur stéreo, d'un laser disc, d'un lecteur DVD ou d'une quelconque autre source Surround. • Si vous utilisez le mode Dolby Pro-Logic, vérifiez que le mode Surround est bien en fonction (ON). • Si vous utilisez une source digitale, vérifiez que les réglages sont corrects au niveau de l'ampli-tuner Home Cinema. • Assurez-vous que la source (DVD, laser disc ou programme TV) est bien encodée Dolby Digital.

Service clients

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, prenez contact avec le service après-vente Bose. Reportez-vous à la liste des stations techniques (numéros de téléphone fournis) incluse dans le carton d'emballage.

Nettoyage des enceintes

Les coffrets des enceintes Acoustimass® doivent être nettoyés uniquement à l'aide d'un chiffon doux et sec. N'utilisez aucun aérosol à proximité du système et ne laissez aucun liquide pénétrer par une des ouvertures. De même, n'utilisez pas de solvents, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.

Si nécessaire, vous pouvez passer l'aspirateur sur les grilles des enceintes cube, mais procédez avec précaution car les haut-parleurs se trouvent directement derrière et ils peuvent être facilement endommagés.

Caracteristiques

• Technologie d'enceinte Direct/Reflecting® (système Acoustimass 10 série III)
• Conception d'enceinte Virtually Invisible®
• Technologie d'enceinte Acoustimass associée au processus de traitement intégré du signal
• Enceintes cube blindées magnétiques
• Circuit de protection automatique du système
• Contrôle qualité sur banc informatisé Syncom®

Finition

• Enceintes cube : noir ou blanc arctique
• Module Acoustimass : texture noire ou blanc arctique, résistance aux rayures

	Acoustimass 6 série III	Acoustimass 10 série III
Caracteristiques d'alimentation du module Acoustimass	USA/Canada : 100 à 127 V ~ 50/60 Hz - 135 W Europe/Australie : 220 à 240 V ~ 50/60 Hz - 135 W	USA/Canada : 100 à 127 V ~ 50/60 Hz - 270 W Europe/Australie : 220 à 240 V ~ 50/60 Hz - 270 W
Informations complémentaires sur les haut-parleurs	Enceintes cubes : 1 Twiddler™ de 6,35 cm Module: 1 woofer de 13 cm	Enceintes cube : 2 Twiddler™ de 6,35 cm Module Acoustimass : 2 woofer de 13 cm
Compatibility	Compatible avec les ampli-tuners A/V et les amplificateurs Home Cinema dont la puissance est comprise entre 10 et 150 W par canal, pour une charge de 4 à 8 Ohms	Compatible avec les ampli-tuners A/V et les amplificateurs Home Cinema dont la puissance est comprise entre 10 et 200 W par canal, pour une charge de 4 à 8 Ohms
Dimensions	Enceintes cubes : 7,9 cm x 7,9 cm x 10,2 cm Module Acoustimass : 41,4 cm x 20,6 cm x 56,6 cm	Enceintes cube : 15,7 cm x 7,9 cm x 10,2 cm Module Acoustimass : 41,4 cm x 20,6 cm x 64,3 cm
Poids	Enceintes cubes : 0,5 kg Module Acoustimass : 12,2 kg	Enceintes cubes : 1,1 kg Module Acoustimass : 15,9 kg

Durée de la garantie

Votre système d'enceintes Acoustimass est couvert par une garantie limitée transférable. Les conditions détaillées de la garantie sont notées sur la carte de garantie accompagnant votre système. Veuillez remplir la section "Information" de la carte et la renvoyer par courrier à Bose.

Accessoires

• Pieds de table : UTS-20B (noir), UTS-20W (blanc)
• Pieds de sol: UFS-20B (noir), UFS-20W (blanc)
• Pieds de sol : UB-20B (noir), UB-20W (blanc)
• Câble adaptateur d'entrée pour le module pour raccordement sur un câblage existant : PN 267138-001 (noir) PN 267138-002 (blanc)
• Cable adaptateur module vers enceinte cube pour raccordement sur un câblage existant : PN 267139-001 (noir) PN 267139-002 (blanc) Cable d'extension d'entrée de 6,1 mètres : PN 198221-001 (noir) PN 198221-002 (blanc)
