Corporation. Ces enceintes cubiques vous assurent un son plus fidèle et une meilleure performance d’ensemble que le modèle précédent.
L’installation et l’utilisation de vos enceintes Acoustimass 6 Home Cinema diffèrent considérablement de celles d’autres enceintes. Prenez le temps de lire soigneusement cette notice d’utilisation. Elle vous aidera à installer et à faire fonctionner votre système de manière appropriée et à en apprécier pleinement les fonctionnalités avancées. Conservez cette notice afin de pouvoir vous y reporter ultérieurement.
Avant de commencer 4 Déballage du système 5 Disposition des enceintes Acoustimass 6 pour une sonorisation réaliste Home Cinéma 6 Sélection de l’emplacement des enceintes 7 Connexion des enceintes 9 Vérification des connexions 12 Montage du capot d’extrémité du module 13 Utilisation du système d’enceintes Acoustimass 6 14 Écoute d’un son réaliste de qualité Home Cinéma 14 Utilisation d’un récepteur Dolby Pro-Logic 14 Utilisation d’un récepteur Dolby Digital (AC-3) 15 Entretien du système d’enceintes Acoustimass 6 16 Nettoyage des enceintes 16 Identification des problèmes 16 Durée de la garantie 17 Service Client 17 Informations sur le produit 18 Informations techniques 18 Accessoires 18 Nom du revendeur : ____________________________________________________________ Téléphone du revendeur : _____________________ Date d’achat : ___________________ Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d’utilisation.

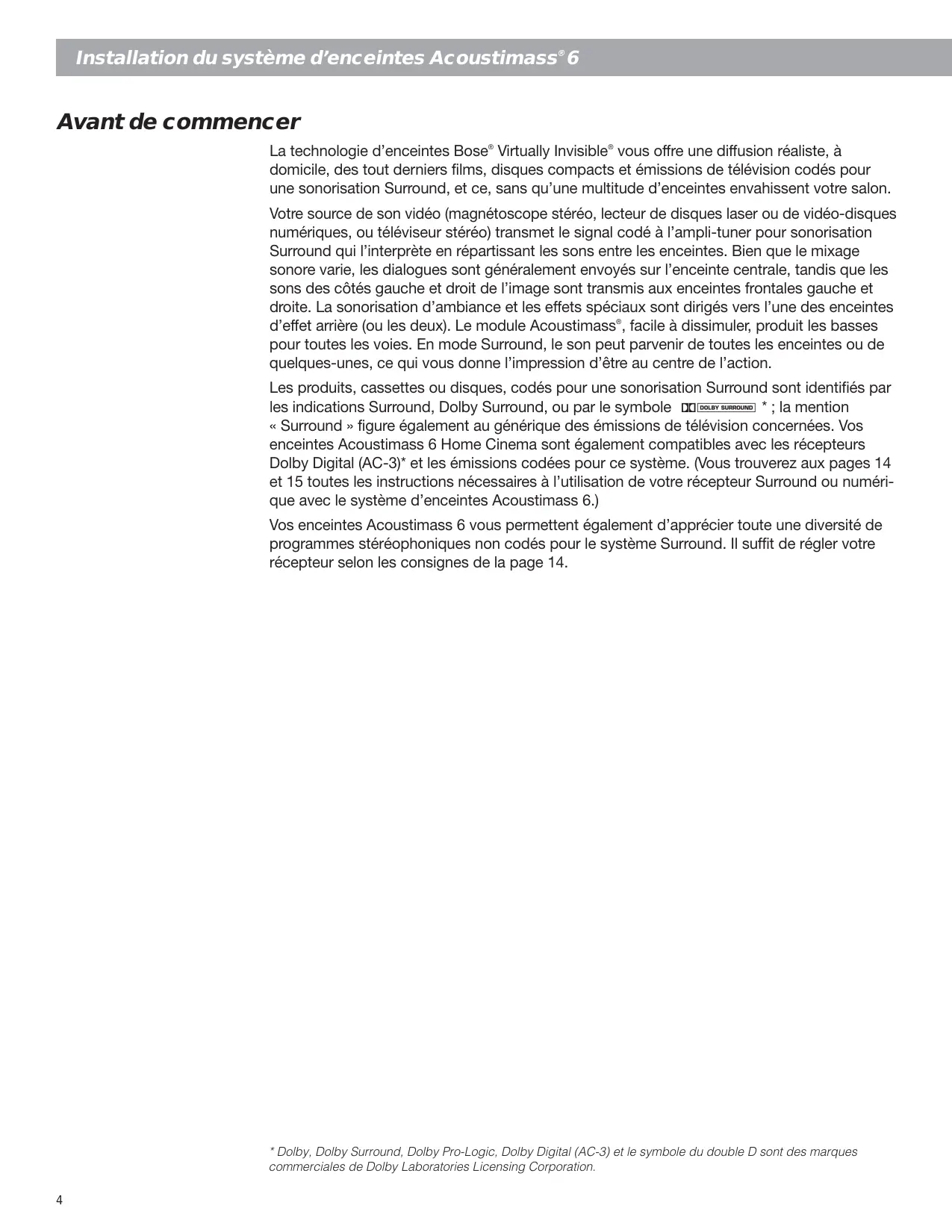

Votre source de son vidéo (magnétoscope stéréo, lecteur de disques laser ou de vidéo-disques numériques, ou téléviseur stéréo) transmet le signal codé à l’ampli-tuner pour sonorisation Surround qui l’interprète en répartissant les sons entre les enceintes. Bien que le mixage sonore varie, les dialogues sont généralement envoyés sur l’enceinte centrale, tandis que les sons des côtés gauche et droit de l’image sont transmis aux enceintes frontales gauche et droite. La sonorisation d’ambiance et les effets spéciaux sont dirigés vers l’une des enceintes d’effet arrière (ou les deux). Le module Acoustimass®, facile à dissimuler, produit les basses pour toutes les voies. En mode Surround, le son peut parvenir de toutes les enceintes ou de quelques-unes, ce qui vous donne l’impression d’être au centre de l’action. Les produits, cassettes ou disques, codés pour une sonorisation Surround sont identifiés par les indications Surround, Dolby Surround, ou par le symbole 3 * ; la mention « Surround » figure également au générique des émissions de télévision concernées. Vos enceintes Acoustimass 6 Home Cinema sont également compatibles avec les récepteurs Dolby Digital (AC-3)* et les émissions codées pour ce système. (Vous trouverez aux pages 14 et 15 toutes les instructions nécessaires à l’utilisation de votre récepteur Surround ou numérique avec le système d’enceintes Acoustimass 6.) Vos enceintes Acoustimass 6 vous permettent également d’apprécier toute une diversité de programmes stéréophoniques non codés pour le système Surround. Il suffit de régler votre récepteur selon les consignes de la page 14.
1. Après ouverture du carton, retirez toutes les agrafes des rabats. 2. Sortez les deux cartons marron en les soulevant. 3. Retirez les cinq enceintes cubiques de leur emballage. 4. Déballez le capot d’extrémité du module Acoustimass. 5. Avec précaution, faites rouler le carton sur l’un des côtés, puis sur son ouverture. 6. Soulevez-le doucement pour dégager le module et les garnitures d’emballage. 7. Ne détachez pas les câbles amovibles connectés au module Acoustimass. 8. Si une enceinte ou le module semble endommagé(e), ne l’utilisez pas. Remballez l’ensemble dans le carton d’origine et contactez votre revendeur Bose® agréé.
Les enceintes d’effet arrière ajoutent des subtilités sonores et effets spéciaux, afin d’élargir la représentation visuelle et d’amener le spectateur au centre de l’action. Elles doivent être disposées de manière à ce que le son parvienne au spectateur des deux côtés, plutôt que directement de l’arrière. Vous pouvez installer les enceintes frontales et centrale près d’un téléviseur sans risque d’interférences avec l’image, car tous les cubes sont blindés magnétiquement. En revanche, le module Acoustimass n’est pas blindé et doit se trouver à au moins 60 cm de l’écran, mais du même côté de la pièce que les enceintes frontales et centrale. La technologie des enceintes Bose® Acoustimass tire parti du fait qu’il est difficile de repérer l’origine des basses, ce qui permet de dissimuler le module. Si celui-ci est proche d’un angle, le rendu des basses sera amplifié. La Figure 2 suggère un agencement de type Home Cinema conforme aux indications ci-dessus. Vous pouvez choisir de disposer les enceintes différemment en fonction des caractéristiques acoustiques de la pièce. Par exemple, en l’absence de murs ou dans une grande pièce, il est parfois préférable de ne pas orienter les enceintes gauches et droites comme indiqué. Vous pouvez faire des essais pour touver la meilleure disposition. Les enceintes sont livrées avec une longueur de câble suffisante pour que vous puissiez les espacer de la manière suivante : • jusqu’à 6 m entre le module Acoustimass et l’ampli-tuner, • jusqu’à 6 m entre le module Acoustimass et les enceintes cubiques frontales et centrale, • jusqu’à 15 m entre le module Acoustimass et les enceintes d’effet arrière.
Emplacement des enceintes

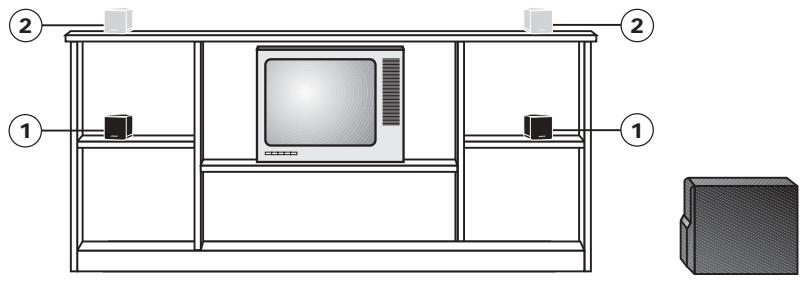

(Figure 3). • Placez les enceintes frontales de chaque côté du téléviseur, en les éloignant entre 2 et 5 m l’une de l’autre. • Alignez-les sur le centre horizontal de l’écran pour obtenir le meilleur équilibre sonore (position 1). Une autre possibilité consiste à les placer en ligne au-dessus du téléviseur (position 2). • Dirigez les cubes vers l’intérieur pour un rendu plus exact, ou vers l’extérieur pour un effet plus spacieux. Ajustez leur position selon vos préférences. • L’enceinte située à votre gauche lorsque vous faites face au téléviseur se connecte au jack de gauche (L), repéré OUTPUTS sur le module Acoustimass.

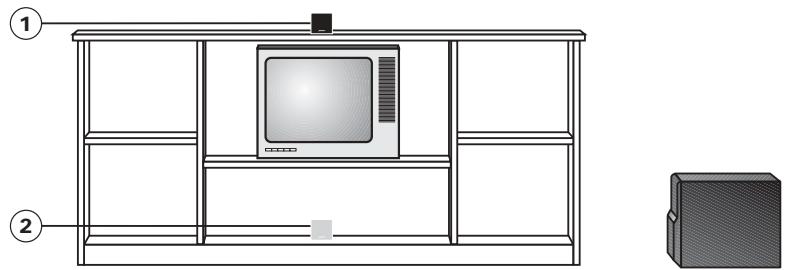

• Disposez ce cube sur le téléviseur, au-dessus ou au-dessous. Dans le dernier cas, assurez-vous que l’enceinte ne supporte pas le poids du téléviseur. • Dirigez cette enceinte droit devant pour obtenir un rendu fidèle à l’image. • Dans la mesure du possible, alignez l’enceinte avec le centre de l’écran pour obtenir la reproduction des dialogues la plus fidèle (position 1 ou 2).
(position 1). • Il est généralement préférable de les diriger, non vers les spectateurs, mais vers les parois arrière ou latérales (position 2 ou 3). • Si vous les disposez derrière la zone d’écoute, assurez-vous qu’elles ne soient pas orientées directement vers les spectateurs. • L’enceinte d’effet arrière située sur votre gauche lorsque vous faites face au téléviseur se connecte au jack repéré LEFT SURROUND (LS) sur le module Acoustimass®.
Exemples de disposition pour les enceintes d’effet arrière 1 • Si l’ouverture fait face au mur, les basses sont encore plus amplifiées. Si elle est dirigée vers la pièce, les sons graves seront atténués. Pour obtenir une restitution maximale des basses, placez l’ouverture entre 5 et 8 cm d’une paroi ou d’un coin. • Posez le module verticalement ou horizontalement (Figure 6). Fixez les plus gros patins en caoutchouc sur sa base. Si vous prévoyez de placer le module sur le côté portant les connecteurs, n’utilisez pas le capot d’extrémité, mais assurez-vous que les patins sont bien appliqués, pour protéger les connexions.
Les câbles fournis permettent de connecter facilement le système. Les connexions sont déjà effectuées sur le module Acoustimass. Le système comprend trois jeux de câbles livrés sous forme de rubans qui peuvent être séparés sur la longueur nécessaire pour atteindre aisément chacune des enceintes (Figure 7).
Séparation des câbles
• Le câble de 6 m composé de cinq cinq paires de conducteurs relie le module Acoustimass aux sorties de l’ampli-tuner. Ne séparez les conducteurs qu’au niveau des connexions.
Figure 8 Connexions du système

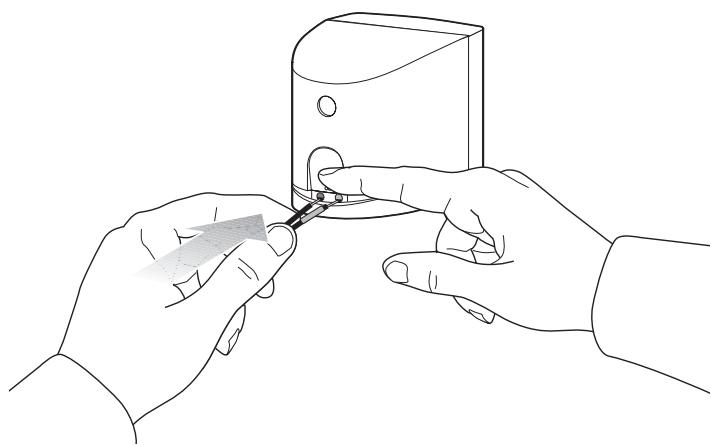

Pour relier le module à ces enceintes, utilisez le câble de 6 m composé de trois paires de conducteurs. Reportez-vous à la Figure 8. 1. Connectez la paire de fils repérée CENTER (centre) à l’enceinte cubique placée dans la position centrale. Appuyez sur la borne à poussoir qui se trouve sur le panneau arrière de l’enceinte (Figure 9). Insérez ensuite le fil conducteur indiqué par une couleur (+) dans la borne rouge, et le fil uni (–) dans la borne noire. Relâchez le poussoir de la borne pour coincer les conducteurs en place.
Connexion du câble d’enceinte à l’enceinte cubique
3. Tout comme vous l’avez fait à l’étape 1, connectez la paire de fils repérée LEFT (gauche) à l’enceinte cubique que vous avez placée dans la position frontale gauche (c’est-à-dire à gauche du téléviseur lorsque vous le regardez). Sur le module Acoustimass, vérifiez que les connecteurs sont correctement enfoncés dans les jacks adéquats (OUTPUT TO CUBE SPEAKERS). • le connecteur L (gauche) noir dans le jack L, • le connecteur C (centre) gris dans le jack C, • le connecteur R (droite) noir dans le jack R.
Le câble de 15 m des enceintes Surround, composé de paires de conducteurs, relie le module Acoustimass aux enceintes cubiques d’effet arrière droite et gauche. Reportez-vous à la Figure 8. 1. Connectez la paire de fils repérée RIGHT SURROUND à l’enceinte cubique d’effet arrière droite (sur votre droite lorsque vous faites face au téléviseur). Appuyez sur la borne à poussoir qui se trouve sur le panneau arrière de l’enceinte (Figure 9). Insérez ensuite le fil conducteur indiqué par une couleur (+) dans la borne rouge, et le fil uni (–) dans la borne noire. Relâchez le poussoir de la borne pour coincer les conducteurs en place. 2. Tout comme vous l’avez fait à l’étape 1, connectez la paire de fils repérée LEFT SURROUND à l’enceinte cubique d’effet arrière gauche (sur votre gauche lorsque vous faites face au téléviseur). Sur le module Acoustimass, assurez-vous que les connecteurs gris sont bien enfoncés dans les jacks de sortie d’enceinte OUTPUT TO CUBE SPEAKERS repérés LS et RS. 11
Pour relier le module Acoustimass à votre ampli-tuner de sonorisation Surround, utilisez le câble de 6 m composé de cinq paires de conducteurs. Reportez-vous à la Figure 8. 1. Sur l’ampli-tuner, connectez toutes les paires de conducteurs en respectant les phases (+ au + et – au –). a. Connectez chaque conducteur repéré par un anneau rouge (+) à la sortie rouge (+) appropriée. b. Connectez chaque conducteur non repéré (–) à la sortie noire (–) appropriée. 2. Faites correspondre le repère sur l’anneau rouge de chaque paire de conducteurs et celui des sorties SPEAKER OUTPUT sur l’ampli-tuner : a. Insérez les conducteurs marqués LEFT (gauche) dans les sorties LEFT FRONT SPEAKER OUTPUT. b. Insérez les conducteurs marqués CENTER (centre) dans les sorties CENTER SPEAKER OUTPUT. c. Insérez les conducteurs marqués RIGHT (droite) dans les sorties RIGHT FRONT SPEAKER OUTPUT. d. Insérez les conducteurs marqués LEFT SURROUND dans les sorties LEFT SURROUND SPEAKER OUTPUT. e. Insérez les conducteurs marqués RIGHT SURROUND dans les sorties RIGHT SURROUND SPEAKER OUTPUT. 3. Sur le module Acoustimass, vérifiez que les connecteurs sont correctement enfoncés dans les jacks adéquats (INPUTS FROM RECEIVER OR AMPLIFIER). Les connecteurs noirs correspondent aux jacks L (gauche) et R (droite). Les connecteurs gris se relient aux jacks C, LS et RS.
Vérifiez toutes les connexions de l’ampli-tuner au module Acoustimass, et celles du module aux enceintes cubiques. Assurez-vous que toutes les enceintes sont connectées aux bornes adéquates selon leur position dans la pièce. Reportez-vous à la Figure 8. Sur le récepteur, assurez-vous que les fils sont bien connectés en phase (+ à + et – à –). Un câblage incorrect risque d’entraîner une absence totale de sortie sonore en provenance du module Acoustimass. Assurez-vous que tout problème de câblage est résolu avant de brancher l’ampli-tuner et de le mettre en fonction.
Si vous prévoyez d’utiliser le capot, fixez-le sur la face portant les connecteurs, une fois toutes les connexions vérifiées (Figure 10). Avec précaution, enfoncez le capot arrière dans les orifices prévus sur le module. L’installation est terminée. Vous n’avez plus qu’à apprécier votre système d’enceintes Acoustimass 6.
Le capot arrière du module s’adapte par dessus les câbles 2. Ecoutez et vérifiez que les enceintes reproduisent le son les unes après les autres dans l’ordre suivant : LEFT (gauche), CENTER (centre), RIGHT (droite), SURROUND. Les deux enceintes d’effet arrière peuvent diffuser simultanément le même son. 3. Réglez le volume des enceintes centrale (CENTER) et SURROUND afin d’obtenir l’équilibre que vous préférez pour votre zone d’écoute. Les instructions de réglage varient selon la marque et le modèle d’ampli-tuner. Consultez la notice d’utilisation de votre appareil pour tout détail sur cet essai.
Les meubles capitonnés, les moquettes ou les rideaux épais peuvent étouffer les aigus, ce qui amplifie les basses produites par le système d’enceintes. En revanche, les sols et les murs nus, ainsi que les meubles à surface dure, peuvent rendre le son trop strident. Après avoir écouté les enceintes, vous pouvez régler l’équilibre des tonalités. Utilisez pour ce faire les commandes des basses et des aigus de l’ampli-tuner.
Pendant la lecture d’un CD ou d’une cassette, réglez l’ampli-tuner sur l’un des modes HALL, DANCE ou JAZZ de sonorisation Surround. Les enceintes frontales rendront une large image stéréo tandis que les enceintes d’effet arrière reproduiront l’ambiance et l’ampleur du son.
Digital. La seule exception est l’enceinte centrale qui doit être configurée comme étant SMALL. Désactivez (OFF) le haut-parleur grave et activez (ON) les effets de basses fréquences LFE (de l’anglais Low-Frequency Effects).
Suivez les instructions de la notice d’utilisation de l’ampli-tuner pour l’essai de son, afin de confirmer les connexions et de régler le volume des enceintes.
Si vous rencontrez un problème avec les enceintes Acoustimass 6, mettez la source sonore hors fonction et essayez les solutions ci-dessous. Si le problème persiste, contactez votre revendeur Bose® agréé pour faire réparer ou entretenir le système. Pour contacter directement Bose, reportez-vous à l’avant-dernière page de ce guide.
• Vérifiez qu’une source sonore a été sélectionnée sur l’ampli-tuner (vidéo, disque compact, radio).
• Vérifiez les connexions de composants externes sur l’ampli-tuner. • Augmentez le volume. • Débranchez tout casque.
à la source stéréo (téléviseur, magnétoscope, lecteur de disques laser ou DSS) via un câble RCA stéréo. Si l’ampli-tuner est directement relié à un téléviseur stéréo, vérifiez que toutes les sources (magnétoscope, lecteur de disques laser ou DSS) sont connectées à celui-ci, également via des câbles stéréo RCA. • Si vous utilisez un ampli-tuner numérique Dolby (AC-3) de sonorisation Surround, contrôlez sa connexion directe à la source sonore (lecteur de DSS, disques laser ou vidéodisques numériques), comme l’indique la notice d’utilisation de l’ampli-tuner. • Sur le téléviseur, désactivez toute fonctionnalité intégrée de perfectionnement de la sonorisation ou de type Surround, si votre téléviseur dispose de ces fonctions. Réglez uniquement le téléviseur sur Stéréo.
• Si vous utilisez le mode Dolby Pro-Logic, assurez-vous que le son Surround est bien activé et que le canal central est réglé sur NORMAL. • Si vous utilisez le système Dolby Digital (AC-3), vérifiez que tous les réglages sont bien corrects sur l’ampli-tuner. Assurez-vous également que le programme (disque laser ou émission) est bien codé pour les systèmes Dolby Digital ou AC-3.
Éloignez-le du mur ou du coin de la pièce pour atténuer les basses. • Ajustez légèrement l’équilibrage basses/aigus sur l’ampli-tuner.
Le système d’enceintes Bose Acoustimass 6 est couvert par une garantie limitée cessible de cinq ans. Les détails de cette garantie figurent sur la carte fournie avec les enceintes. Veuillez compléter les informations qui y sont demandées et renvoyer la carte à Bose.
Pour obtenir des informations complémentaires sur le dépannage ou commander des accessoires, veuillez contacter le Service Client de Bose. Vous trouverez les adresses et numéros de téléphone de nos différents bureaux à l’avant-dernière page de cette notice.
Module Acoustimass : Deux entraînements par bobine à basse fréquence de 13,3 cm à double voix
Compatible avec les récepteurs ou amplificateurs audio-visuels d’une impédance nominale de 4 à 8 ohms Compatible avec les récepteurs audio-visuels d’une puissance nominale de 10 à 100 watts par canal
Enceintes cubiques : finition blanc arctique ou noire
