Corporation. Ces enceintes cubiques offrent un son plus réaliste et de meilleures performances que les précédentes, tout en étant plus petites.

Renseignements importants

Veuillez lire attentivement cette notice d’utilisation

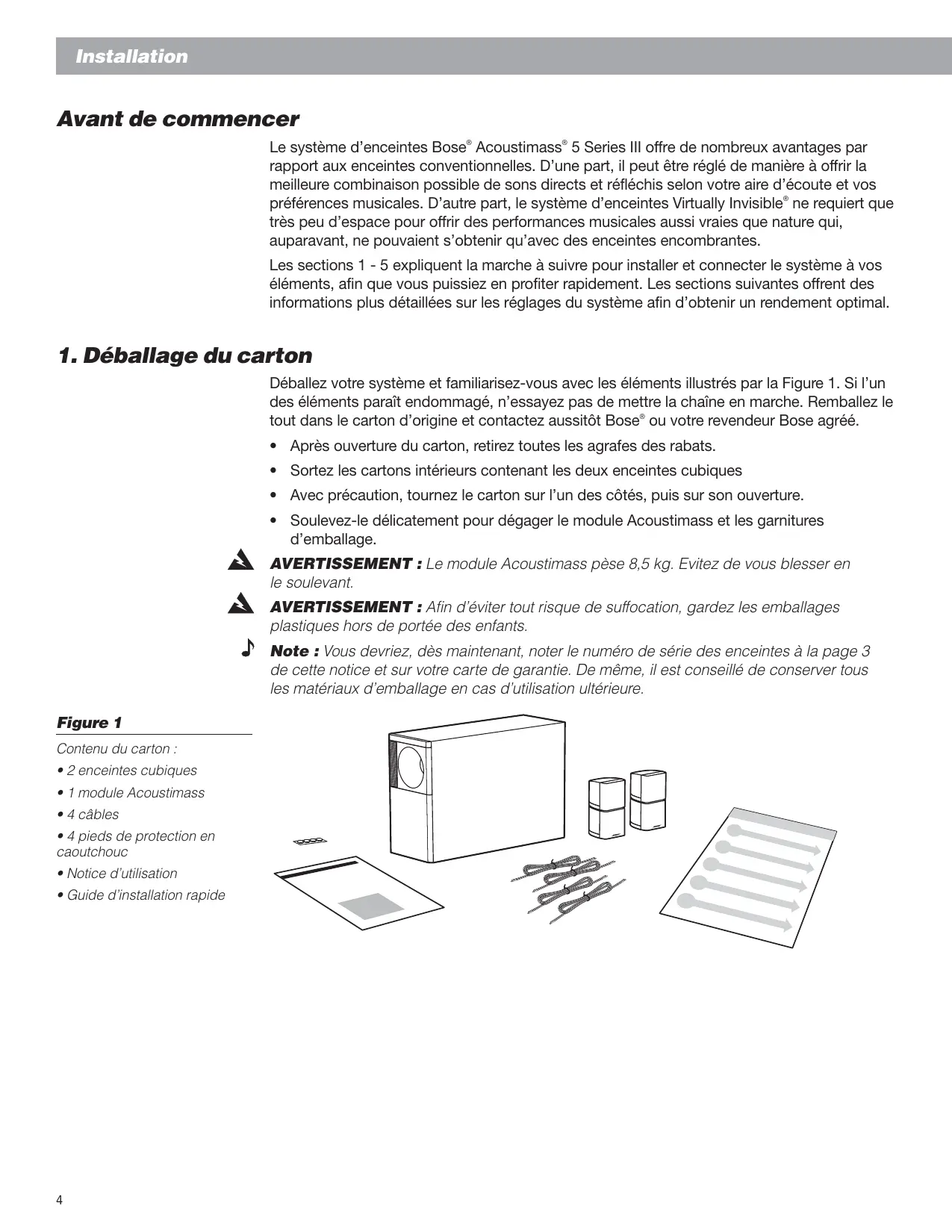

Avant de commencer 4

1. Déballage du carton 4 2. Choix de l’emplacement des éléments du système Acoustimass® 5 3. Examen des câbles et des connexions 5 4. Connexion des paires d’enceintes cubiques au module Acoustimass 6 5. Connexion du système Acoustimass 5 Series III à l’ampli-tuner 7 Réglages de précision du système d’enceintes Acoustimass 5 Series III Vérification du système d’enceintes 8 Disposition du système d’enceintes pour une sonorisation idéale 8 Enceintes cubiques 8 Module Acoustimass 9 Utilisation optimale du système d’enceintes 10 Protection automatique du système 10 Informations sur le produit Informations techniques 12 Accessoires disponibles 12 Durée de la garantie 12 Service client 12 Nom du revendeur : ____________________________________________________________ Téléphone du revendeur : ____________ Date d’achat : ____________________________ Il est conseillé de conserver votre facture et votre carte de garantie avec la présente notice.

éléments, afin que vous puissiez en profiter rapidement. Les sections suivantes offrent des informations plus détaillées sur les réglages du système afin d’obtenir un rendement optimal.

1. Déballage du carton

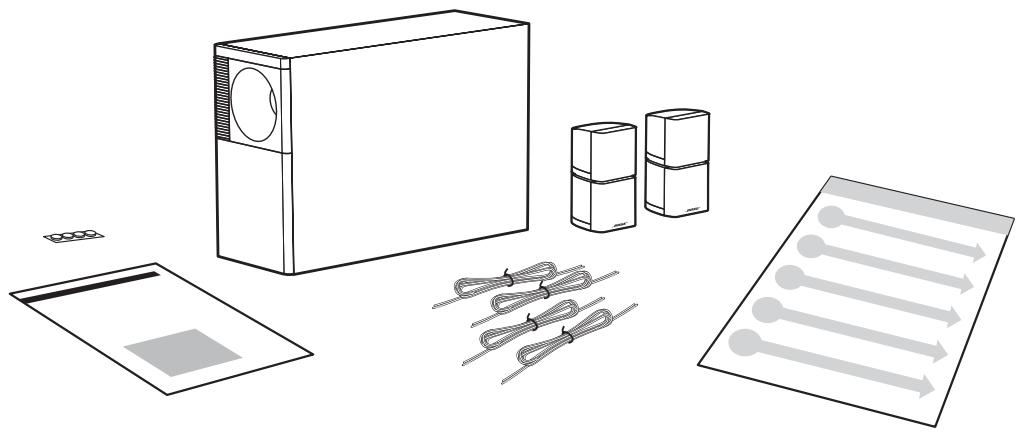

Déballez votre système et familiarisez-vous avec les éléments illustrés par la Figure 1. Si l’un des éléments paraît endommagé, n’essayez pas de mettre la chaîne en marche. Remballez le tout dans le carton d’origine et contactez aussitôt Bose® ou votre revendeur Bose agréé. • Après ouverture du carton, retirez toutes les agrafes des rabats. • Sortez les cartons intérieurs contenant les deux enceintes cubiques • Avec précaution, tournez le carton sur l’un des côtés, puis sur son ouverture. • Soulevez-le délicatement pour dégager le module Acoustimass et les garnitures d’emballage.

AVERTISSEMENT : Le module Acoustimass pèse 8,5 kg. Evitez de vous blesser en le soulevant.

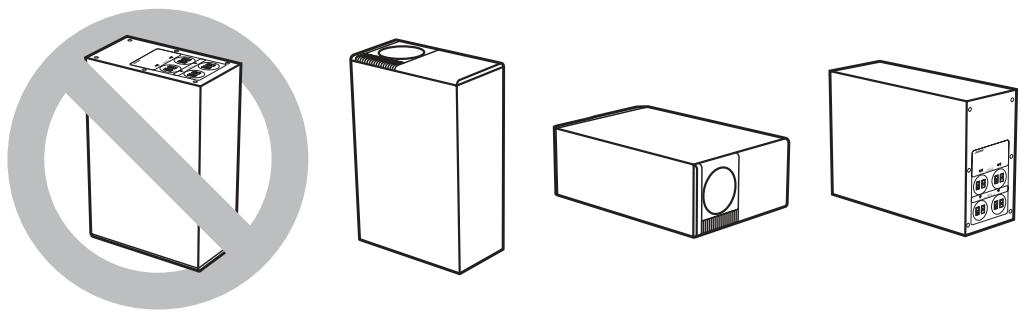

Acoustimass, installez les quatre pieds en caoutchouc sur la face inférieure, pour une plus grande stabilité. Si vous choisissez de poser le module sur l’extrémité où se trouvent les connexions, protégez celles-ci à l’aide des patins en caoutchouc.

ATTENTION : Le module Acoustimass n’est pas blindé magnétiquement. Eloignez-le d’au moins 60 cm de votre téléviseur.

Note : Bien que les câbles fournis conviennent à la plupart des installations, vous pouvez espacer encore davantage les enceintes du module Acoustimass en épissant une longueur supplémentaire de fil. Dans ce cas, utilisez un fil de calibre identique ou supérieur et assurez-vous que chaque conducteur soit connecté correctement et en phase (+ à + et – à –).

3. Examen des câbles et des connexions

Repérez les quatre paires identiques de conducteurs inclus dans l’emballage. • Deux des paires de conducteurs connectent les enceintes cubiques au module Acoustimass. • Les deux autres paires de conducteurs connectent le module Acoustimass à votre amplificateur ou ampli-tuner. • Examinez les extrémités des conducteurs. Le conducteur marqué (soit en rouge, soit par une ligne ou une bande imprimée) se raccorde à la borne positive (+) de chaque connexion. • Les enceintes cubiques et le module Acoustimass sont munis de connexions positives (+) en rouge.

1. Appuyez sur le taquet de borne à l’arrière de l’enceinte et insérez le conducteur marqué dans la borne positive (+), puis le conducteur uni dans la borne négative (–) (Figure 3).

2. Relâchez le taquet de borne afin d’immobiliser solidement les conducteurs. 3. Faites de même avec l’autre paire de conducteurs et l’enceinte cubique droite.

Connexion d’une enceinte cubique 6. Répétez l’étape 5 pour l’enceinte cubique droite, en branchant ses conducteurs aux bornes marquées R.

Connexion des enceintes cubiques au module Acoustimass 2. Utilisez la même méthode pour l’enceinte du canal droit, en vous servant de la dernière paire de conducteurs.

Connexion du module Acoustimass à l’ampli-tuner

5. Répétez les deux étapes précédentes pour le canal droit. 6. L’installation est terminée. Branchez votre ampli-tuner, mettez-le en fonction et profitez d’une écoute agréable avec votre système d’enceintes Acoustimass 5 Series III !

ATTENTION : Avant de brancher l’amplificateur ou l’ampli-tuner, vérifiez qu’aucun brin de fil d’une borne ne touche la borne voisine. Une telle situation crée un court-circuit pouvant endommager l’amplificateur ou l’ampli-tuner.

B. Tournez maintenant la commande de balance complètement à droite. Si vos enceintes cubiques sont correctement connectées, la musique ne devrait provenir cette fois que de l’enceinte droite. Il se peut également que vous entendiez un son très faible provenant de l’autre enceinte.

C. Replacez le bouton de balance en position centrale. Faites jouer une pièce de musique comportant des basses profondes. Tournez maintenant la commande de balance complètement à gauche et écoutez, puis tournez la commande complètement à droite et écoutez à nouveau. Si votre système est correctement connecté, la position centrale de la commande de balance devrait offrir une restitution des basses identique ou supérieure aux positions de gauche ou de droite. Si elle produit moins de basses, vérifiez que tous les éléments ont été connectés conformément aux explications données pages 6 et 7. D. Replacez le bouton de balance au centre. Si votre système ne semble pas fonctionner correctement, reportez-vous à la section “ Identification des problèmes ” en page 11.

Disposition du système d’enceintes pour une sonorisation optimale

Vous pouvez utiliser votre système d’enceintes Acoustimass 5 Series III de nombreuses façons. Voici quelques consignes.

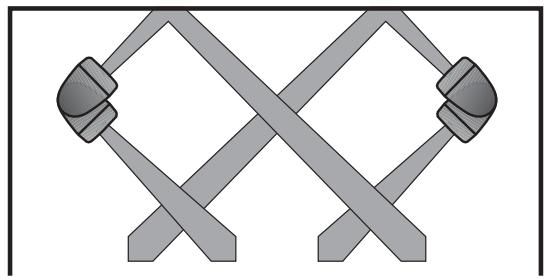

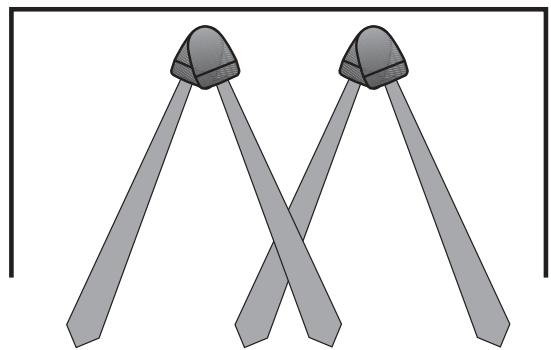

Essayez diverses dispositions avec les cubes afin de trouver celle qui vous convient le mieux. La Figure 6 illustre quelques dispositions types pour les cubes.

D. Vous pouvez orienter les deux cubes de chaque paire directement vers l’auditeur. Bien que cette disposition n’offre pas l’avantage de combiner les sons directs et réfléchis, elle peut très bien convenir à une aire d’écoute de dimension restreinte.

Réglages de précision du système d’enceintes Acoustimass® 5 Series III Figure 6

Acoustique de la pièce Les caractéristiques acoustiques d’une pièce peuvent faire varier la qualité sonore de n’importe quel système d’enceintes. Les conseils suivants vous aideront à maîtriser la sonorité : A. Les pièces où l’on trouve de nombreux meubles absorbant les sons, tels que des meubles capitonnés, de la moquette ou de lourdes draperies peuvent réduire les aigus (hautes fréquences). Vous pouvez compenser cette atténuation en augmentant les aigus sur votre amplificateur ou ampli-tuner. Vous pouvez également enlever de la pièce certains meubles absorbants, si cela est possible. B. Les pièces contenant peu de meubles qui absorbent les sons, en particulier celles dont les murs et le plancher sont nus, peuvent avoir une sonorité trop “ claire ” ou stridente. Abaissez la commande des aigus ou ajoutez d’autres éléments qui absorbent les sons, tels que des tapis ou des rideaux, afin d’améliorer la sonorité. C. Si votre système semble produire trop ou trop peu de basses (basses fréquences), vous pouvez ajuster la commande des basses sur votre amplificateur ou ampli-tuner. Vous pouvez également rapprocher le module Acoustimass d’un mur ou d’un angle pour augmenter les sons graves, ou l’éloigner pour les atténuer.

D. En général, de nombreux problèmes d’acoustique peuvent être réglés en utilisant judicieusement les commandes de tonalité. Toutefois, l’utilisation de ces commandes et, particulièrement, lorsqu’on les pousse au maximum, exige une plus grande puissance de l’amplificateur ou de l’ampli-tuner. Un réglage excessif de la tonalité peut épuiser la réserve de puissance de l’appareil, produire un son déformé et même endommager votre système.

E. Bien que cela ne soit pas recommandé, vous pouvez utiliser un appareil externe de traitement des signaux (tel un égaliseur graphique ou paramétrique) avec votre système d’enceintes Acoustimass 5 Series III si vous désirez obtenir un plus grand contrôle acoustique. Consultez votre revendeur Bose® à ce sujet.

Protection automatique du système

Note : Le système d’enceintes Acoustimass 5 Series III comporte un circuit de protection automatique contre les perturbations et les surcharges électriques. Ce circuit entre en fonction lorsque le volume est très élevé afin de réduire la sortie, entraînant une légère diminution du volume. Ce fonctionnement est normal et indique que la puissance d’entrée excède les seuils de sécurité. Une écoute prolongée à de tels niveaux sonores est déconseillée.

Amplificateur/ampli-tuner

Note : Vos enceintes contiennent des haut-parleurs de qualité supérieure conçus pour résister à de nombreuses perturbations électriques. Toutefois, n’importe quelle enceinte peut être endommagé si l’amplificateur qui l’alimente est défaillant. Le fait d’augmenter le volume au point de déformer la musique peut également endommager une enceinte. Cela peut se produire même avec un amplificateur ou un ampli-tuner de faible puissance. Votre système d’enceintes est conçu pour être utilisé avec un amplificateur ou un ampli-tuner de 10 à 200 watts par canal à une impédance de 4 à 8 ohms. Pour de plus amples informations, consultez la notice de votre amplificateur ou de votre ampli-tuner.

Identification des problèmes

Problème L’un des cubes ne joue pas

• Eteignez l’amplificateur ou l’ampli-tuner. Vérifiez les connexions entre l’enceinte et le module Acoustimass et entre celui-ci et l’amplificateur ou l’ampli-tuner. Si vous ne constatez aucun problème, débranchez les fils de l’enceinte derrière l’ampli-tuner. Reconnectez uniquement le fil du canal en question au canal opposé de l’ampli-tuner. Tournez complètement le bouton de balance vers ce canal et mettez le système en fonction. Si l’enceinte cubique se met à fonctionner correctement, le problème réside dans l’amplificateur ou l’ampli-tuner. • Ne connectez pas l’autre enceinte cubique au canal défectueux. Vous risqueriez d’abîmer votre système d’enceintes.

Le système Acoustimass 5 ne • Eteignez l’amplificateur ou l’ampli-tuner et débranchez le système d’enceintes fonctionne pas ou produit un

Acoustimass 5. Rebranchez le système à un autre ampli-tuner qui fonctionne correctement. son déformé Si le système d’enceintes Acoustimass 5 se met à fonctionner normalement, ce n’est pas lui qui est en cause. • Dans ce cas, vérifiez tous les fusibles qui sont accessibles à l’utilisateur sur votre amplificateur ou ampli-tuner. Consultez la notice de l’appareil, si besoin est. Si les fusibles sautent à nouveau, faites examiner l’appareil par un technicien qualifié. • Si le problème persiste avec le système d’enceintes Acoustimass 5, confiez-le à votre revendeur Bose® agréé afin qu’il effectue les vérifications requises et l’expédie à l’usine Bose ou chez un réparateur agréé. Bose mettra tout en œuvre pour résoudre votre problème conformément aux conditions de votre garantie et en vous épargnant tout inconvénient.

Information sur le produit

Enceintes cubiques : quatre haut-parleurs blindés magnétiquement à large bande de 6,4 cm

Compatible avec les amplificateurs ou amplis-tuners de 4 - 8 ohms Compatible avec les amplificateurs ou amplis-tuners de 10 à 200 watts par canal

Module Acoustimass : fini satiné noir ou blanc résistant aux rayures à Bose.

Pour commander un accessoire ou obtenir de l’aide en cas de problème, contactez le service client de Bose aux numéros figurant à l’avant-dernière page de cette notice.
